OPEL CROSSLAND X 2018.5 Instruktionsbog (in Danish)

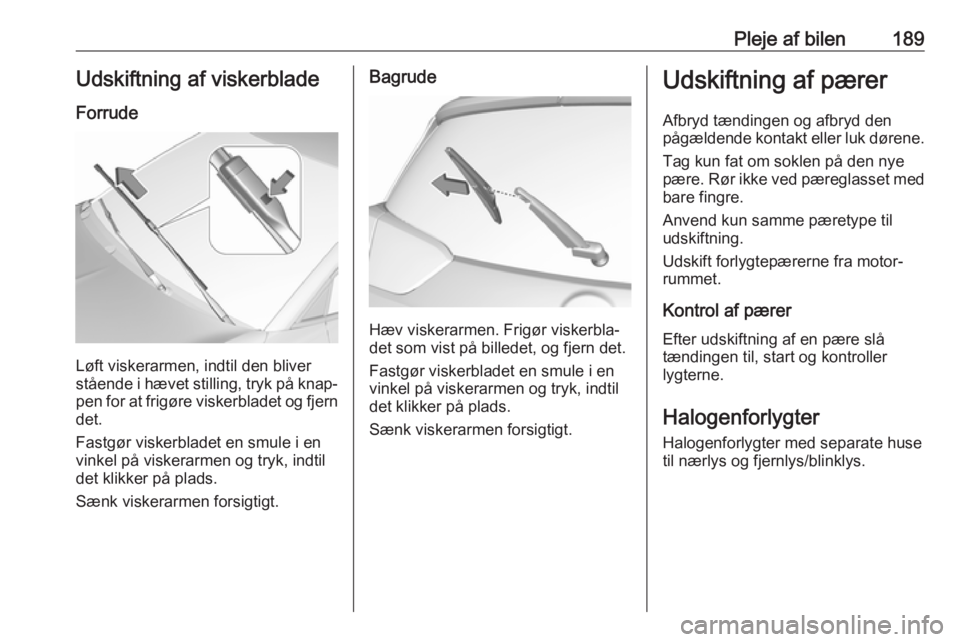

Pleje af bilen189Udskiftning af viskerblade
Forrude
Løft viskerarmen, indtil den bliver
stående i hævet stilling, tryk på knap‐
pen for at frigøre viskerbladet og fjern det.
Fastgør viskerbladet en smule i en
vinkel på viskerarmen og tryk, indtil
det klikker på plads.
Sænk viskerarmen forsigtigt.
Bagrude
Hæv viskerarmen. Frigør viskerbla‐
det som vist på billedet, og fjern det.
Fastgør viskerbladet en smule i en
vinkel på viskerarmen og tryk, indtil
det klikker på plads.
Sænk viskerarmen forsigtigt.
Udskiftning af pærer
Afbryd tændingen og afbryd den
pågældende kontakt eller luk dørene.
Tag kun fat om soklen på den nye
pære. Rør ikke ved pæreglasset med
bare fingre.
Anvend kun samme pæretype til
udskiftning.
Udskift forlygtepærerne fra motor‐
rummet.
Kontrol af pærer
Efter udskiftning af en pære slå
tændingen til, start og kontroller
lygterne.
Halogenforlygter
Halogenforlygter med separate huse
til nærlys og fjernlys/blinklys.

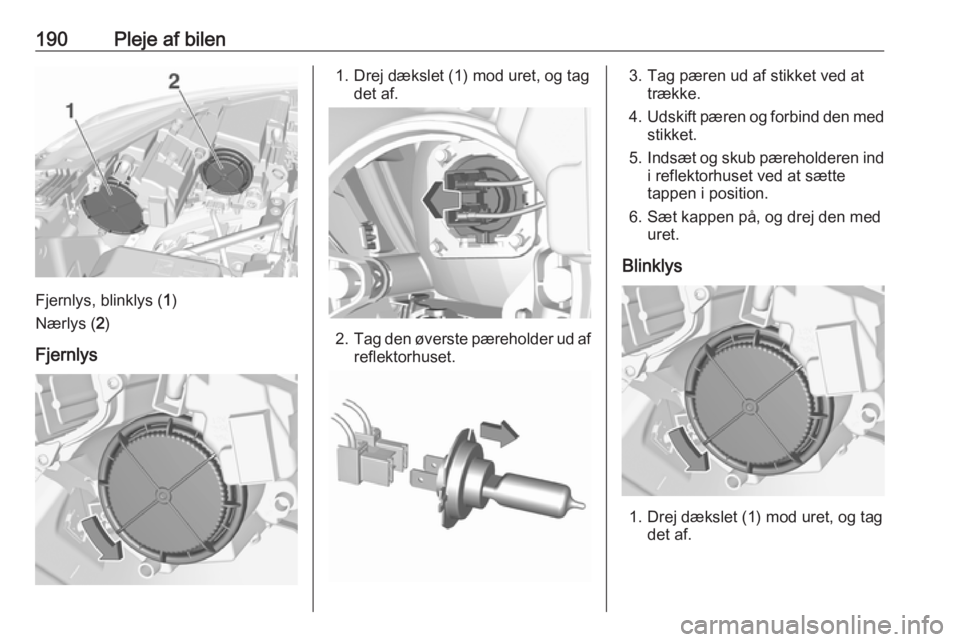

190Pleje af bilen
Fjernlys, blinklys (1)
Nærlys ( 2)
Fjernlys
1. Drej dækslet (1) mod uret, og tag det af.
2.Tag den øverste pæreholder ud af
reflektorhuset.
3. Tag pæren ud af stikket ved at trække.
4. Udskift pæren og forbind den med
stikket.
5. Indsæt og skub pæreholderen ind
i reflektorhuset ved at sætte
tappen i position.
6. Sæt kappen på, og drej den med uret.
Blinklys
1. Drej dækslet (1) mod uret, og tag det af.

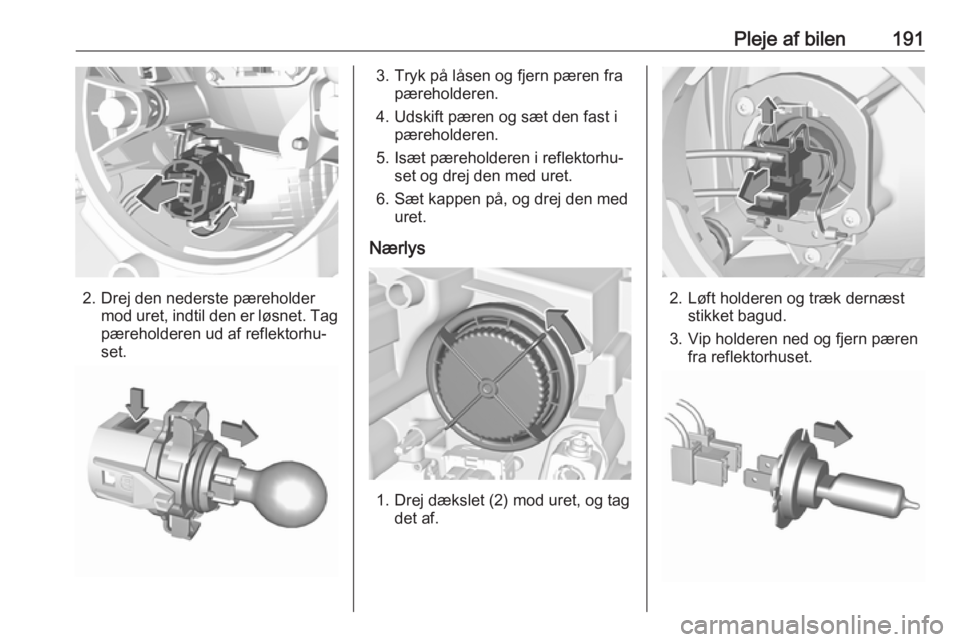

Pleje af bilen191
2. Drej den nederste pæreholdermod uret, indtil den er løsnet. Tag
pæreholderen ud af reflektorhu‐
set.
3. Tryk på låsen og fjern pæren fra pæreholderen.
4. Udskift pæren og sæt den fast i pæreholderen.
5. Isæt pæreholderen i reflektorhu‐ set og drej den med uret.
6. Sæt kappen på, og drej den med uret.
Nærlys
1. Drej dækslet (2) mod uret, og tag det af.
2. Løft holderen og træk dernæst
stikket bagud.
3. Vip holderen ned og fjern pæren fra reflektorhuset.

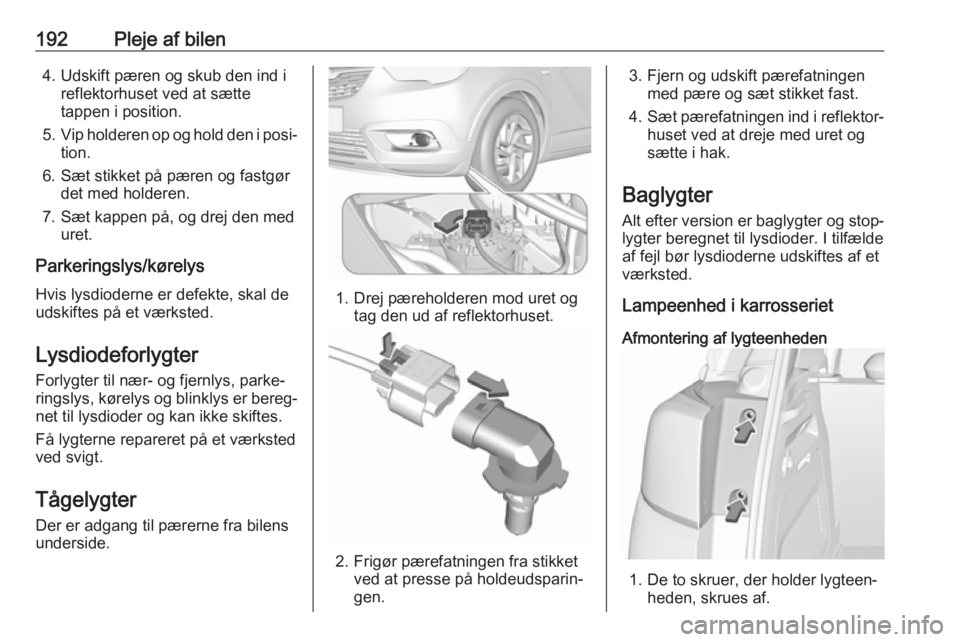

192Pleje af bilen4. Udskift pæren og skub den ind ireflektorhuset ved at sætte
tappen i position.
5. Vip holderen op og hold den i posi‐
tion.
6. Sæt stikket på pæren og fastgør det med holderen.
7. Sæt kappen på, og drej den med uret.
Parkeringslys/kørelys
Hvis lysdioderne er defekte, skal de
udskiftes på et værksted.
Lysdiodeforlygter
Forlygter til nær- og fjernlys, parke‐ ringslys, kørelys og blinklys er bereg‐ net til lysdioder og kan ikke skiftes.
Få lygterne repareret på et værksted ved svigt.
Tågelygter
Der er adgang til pærerne fra bilens underside.
1. Drej pæreholderen mod uret og tag den ud af reflektorhuset.
2. Frigør pærefatningen fra stikketved at presse på holdeudsparin‐
gen.
3. Fjern og udskift pærefatningen med pære og sæt stikket fast.
4. Sæt pærefatningen ind i reflektor‐
huset ved at dreje med uret og
sætte i hak.
Baglygter
Alt efter version er baglygter og stop‐
lygter beregnet til lysdioder. I tilfælde
af fejl bør lysdioderne udskiftes af et
værksted.
Lampeenhed i karrosseriet
Afmontering af lygteenheden
1. De to skruer, der holder lygteen‐ heden, skrues af.

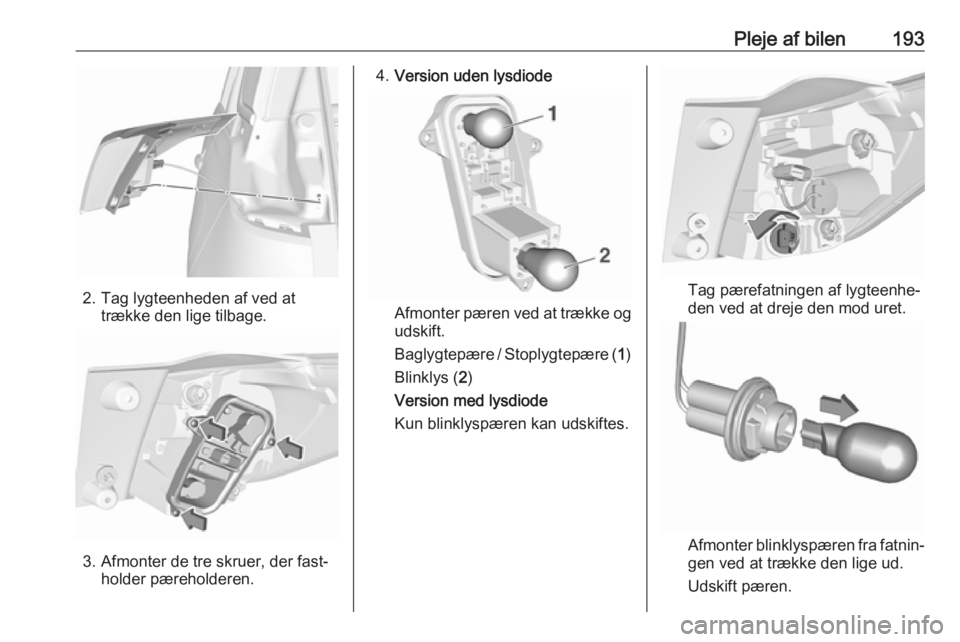

Pleje af bilen193
2. Tag lygteenheden af ved attrække den lige tilbage.
3. Afmonter de tre skruer, der fast‐holder pæreholderen.
4.Version uden lysdiode
Afmonter pæren ved at trække og
udskift.
Baglygtepære / Stoplygtepære ( 1)
Blinklys ( 2)
Version med lysdiode
Kun blinklyspæren kan udskiftes.
Tag pærefatningen af lygteenhe‐ den ved at dreje den mod uret.
Afmonter blinklyspæren fra fatnin‐
gen ved at trække den lige ud.
Udskift pæren.

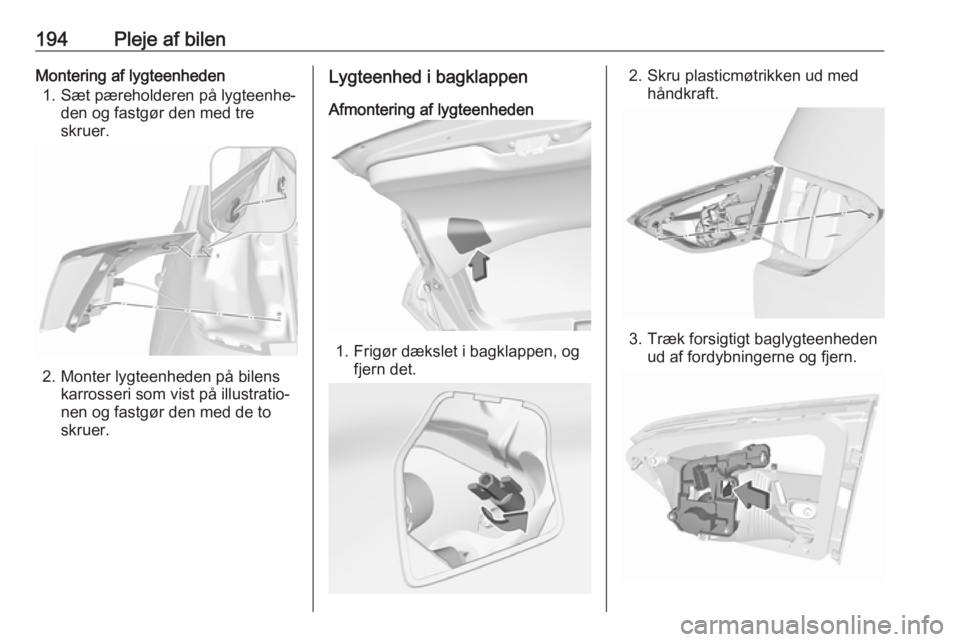

194Pleje af bilenMontering af lygteenheden1. Sæt pæreholderen på lygteenhe‐ den og fastgør den med tre
skruer.
2. Monter lygteenheden på bilens karrosseri som vist på illustratio‐
nen og fastgør den med de to
skruer.
Lygteenhed i bagklappen
Afmontering af lygteenheden
1. Frigør dækslet i bagklappen, og fjern det.
2. Skru plasticmøtrikken ud med håndkraft.
3. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.

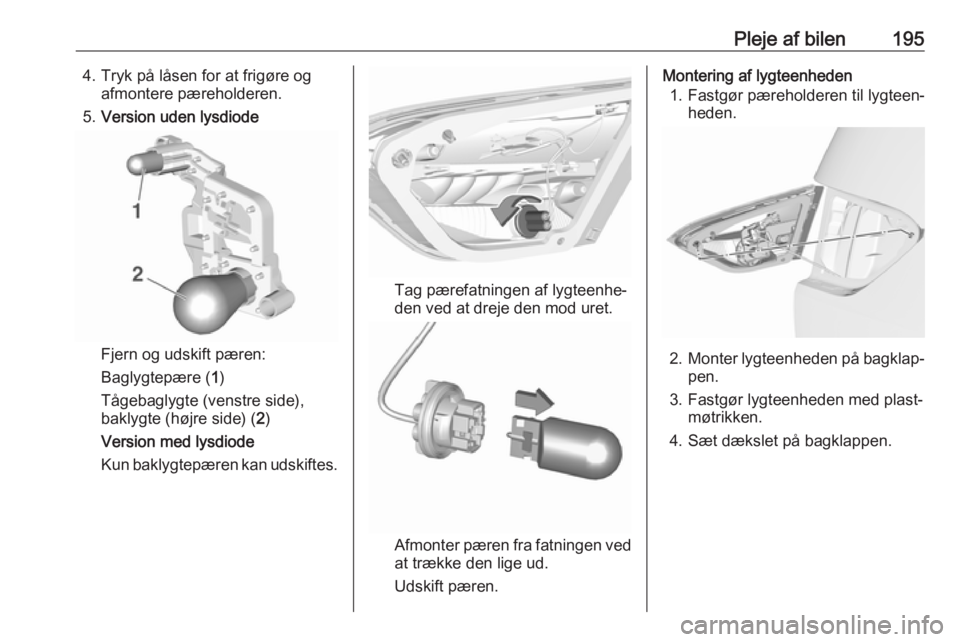

Pleje af bilen1954. Tryk på låsen for at frigøre ogafmontere pæreholderen.
5. Version uden lysdiode
Fjern og udskift pæren:
Baglygtepære ( 1)
Tågebaglygte (venstre side),
baklygte (højre side) ( 2)
Version med lysdiode
Kun baklygtepæren kan udskiftes.
Tag pærefatningen af lygteenhe‐
den ved at dreje den mod uret.
Afmonter pæren fra fatningen ved
at trække den lige ud.
Udskift pæren.
Montering af lygteenheden 1. Fastgør pæreholderen til lygteen‐ heden.
2. Monter lygteenheden på bagklap‐
pen.
3. Fastgør lygteenheden med plast‐ møtrikken.
4. Sæt dækslet på bagklappen.

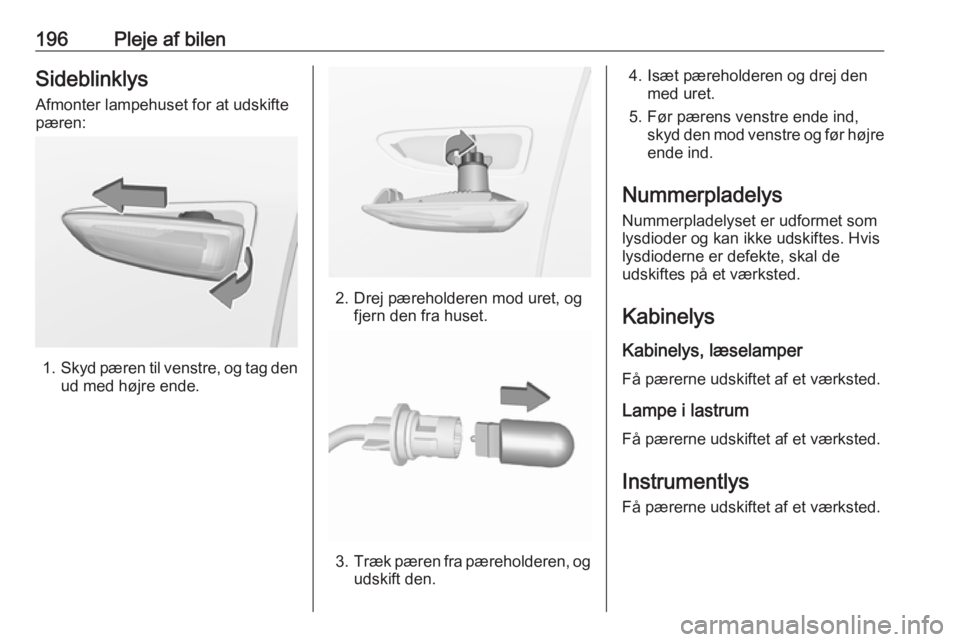

196Pleje af bilenSideblinklys
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys Nummerpladelyset er udformet somlysdioder og kan ikke udskiftes. Hvis
lysdioderne er defekte, skal de
udskiftes på et værksted.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i lastrum Få pærerne udskiftet af et værksted.
Instrumentlys
Få pærerne udskiftet af et værksted.

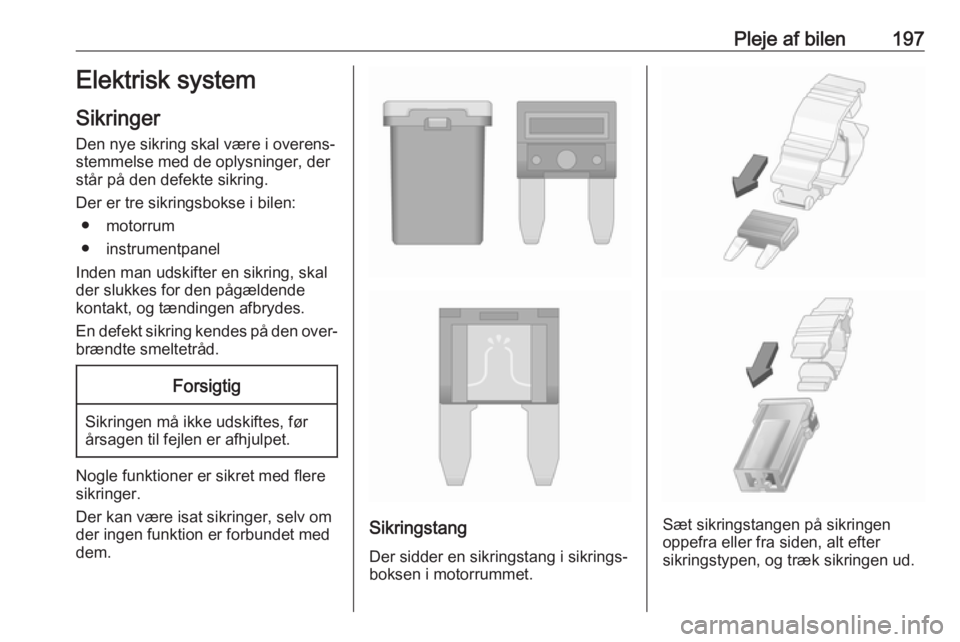

Pleje af bilen197Elektrisk system
Sikringer
Den nye sikring skal være i overens‐ stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● motorrum
● instrumentpanel
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd.Forsigtig
Sikringen må ikke udskiftes, før
årsagen til fejlen er afhjulpet.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.Sæt sikringstangen på sikringen
oppefra eller fra siden, alt efter
sikringstypen, og træk sikringen ud.

198Pleje af bilenSikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet, og tag det af.
Nr.Strømkreds1Blæser, klimastyringssystem2–3Karrosserisikringsboks4–5Sikringsboks i instrumentpanel6Motorkøleenhed7Karrosseristyremodul8Motorstyringsbrændstofpumpe9Motorstyring10Motorstyring11Motorstyring12Motorkøleenhed13Karrosseristyremodul14Intelligent batterisensor15–16Tågeforlygte17–Nr.Strømkreds18Højre fjernlys19Venstre fjernlys20Motorstyringsbrændstofpumpe21Starter22–23Starter24Anhængertræk25Sikringsboks i instrumentpanel26Gearkassestyreenhed27Karrosseristyremodul28Motorstyreenhed29Forrudevisker30Karrosseristyremodul
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
