OPEL CROSSLAND X 2018.5 Instruktionsbok

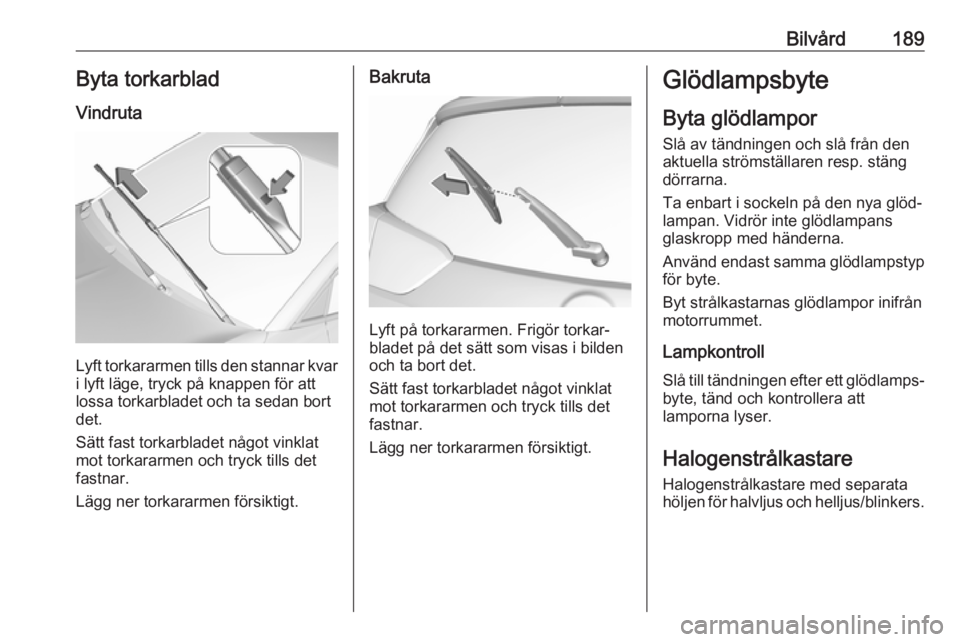

Bilvård189Byta torkarblad
Vindruta
Lyft torkararmen tills den stannar kvar
i lyft läge, tryck på knappen för att
lossa torkarbladet och ta sedan bort
det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Bakruta
Lyft på torkararmen. Frigör torkar‐
bladet på det sätt som visas i bilden
och ta bort det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Glödlampsbyte
Byta glödlampor
Slå av tändningen och slå från den
aktuella strömställaren resp. stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan. Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Byt strålkastarnas glödlampor inifrån motorrummet.
Lampkontroll
Slå till tändningen efter ett glödlamps‐
byte, tänd och kontrollera att
lamporna lyser.
Halogenstrålkastare
Halogenstrålkastare med separata
höljen för halvljus och helljus/blinkers.

190Bilvård
Helljus, blinkers (1)
Halvljus ( 2)
Helljus
1. Vrid kåpan (1) motsols och ta bort
den.
2. Ta ut den övre lamphållaren ur reflektorhuset.
3. Ta bort lampan från kabelkon‐ takten genom att dra den.
4. Byt ut lampan och anslut den till kabelkontakten.
5. Sätt in och tryck in lamphållaren i reflektorhuset genom att sätta
klackarna på plats.
6. Montera kåpan och vrid den medsols.
Blinker
1. Vrid kåpan (1) motsols och ta bort
den.

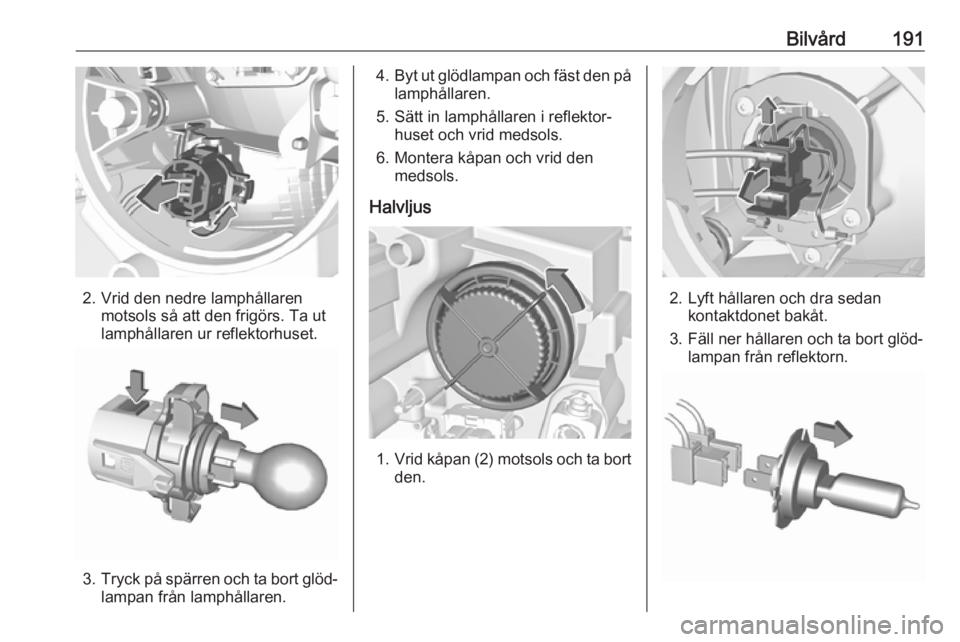

Bilvård191
2. Vrid den nedre lamphållarenmotsols så att den frigörs. Ta ut
lamphållaren ur reflektorhuset.
3. Tryck på spärren och ta bort glöd‐
lampan från lamphållaren.
4. Byt ut glödlampan och fäst den på
lamphållaren.
5. Sätt in lamphållaren i reflektor‐ huset och vrid medsols.
6. Montera kåpan och vrid den medsols.
Halvljus
1. Vrid kåpan (2) motsols och ta bort
den.
2. Lyft hållaren och dra sedan kontaktdonet bakåt.
3. Fäll ner hållaren och ta bort glöd‐ lampan från reflektorn.

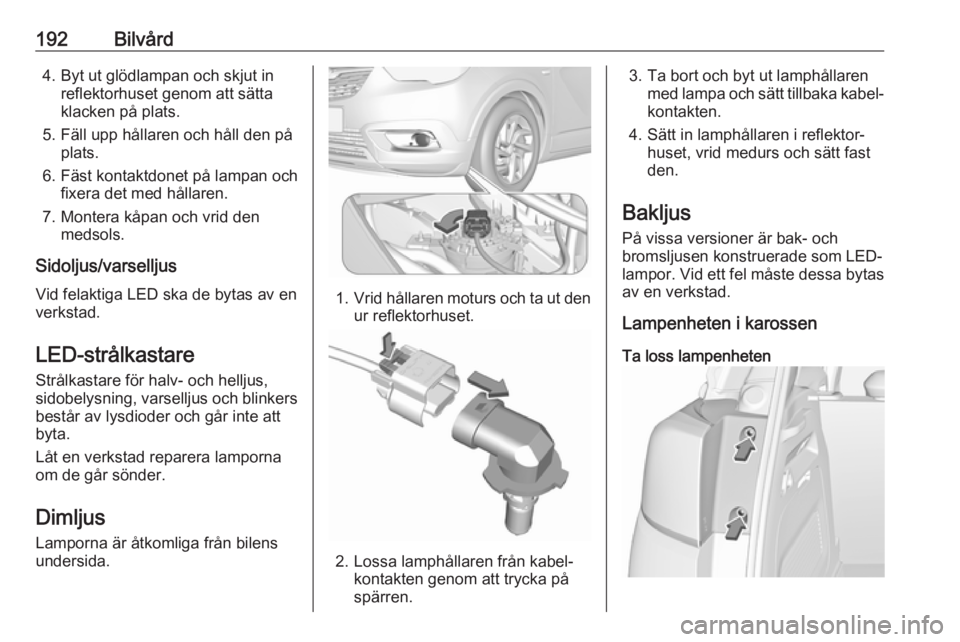

192Bilvård4. Byt ut glödlampan och skjut inreflektorhuset genom att sätta
klacken på plats.
5. Fäll upp hållaren och håll den på plats.
6. Fäst kontaktdonet på lampan och fixera det med hållaren.
7. Montera kåpan och vrid den medsols.
Sidoljus/varselljus Vid felaktiga LED ska de bytas av en
verkstad.
LED-strålkastare
Strålkastare för halv- och helljus,
sidobelysning, varselljus och blinkers
består av lysdioder och går inte att
byta.
Låt en verkstad reparera lamporna
om de går sönder.
Dimljus
Lamporna är åtkomliga från bilens
undersida.
1. Vrid hållaren moturs och ta ut den
ur reflektorhuset.
2. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektor‐ huset, vrid medurs och sätt fast
den.
Bakljus
På vissa versioner är bak- och
bromsljusen konstruerade som LED-
lampor. Vid ett fel måste dessa bytas av en verkstad.
Lampenheten i karossen
Ta loss lampenheten

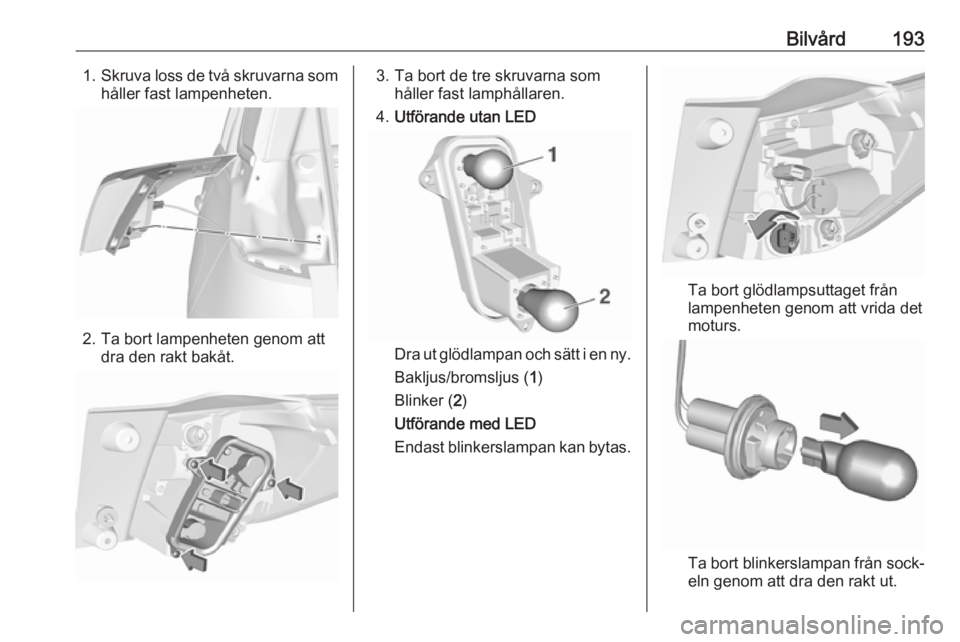

Bilvård1931.Skruva loss de två skruvarna som
håller fast lampenheten.
2. Ta bort lampenheten genom att dra den rakt bakåt.
3. Ta bort de tre skruvarna somhåller fast lamphållaren.
4. Utförande utan LED
Dra ut glödlampan och sätt i en ny.
Bakljus/bromsljus ( 1)
Blinker ( 2)
Utförande med LED
Endast blinkerslampan kan bytas.
Ta bort glödlampsuttaget från
lampenheten genom att vrida det
moturs.
Ta bort blinkerslampan från sock‐
eln genom att dra den rakt ut.

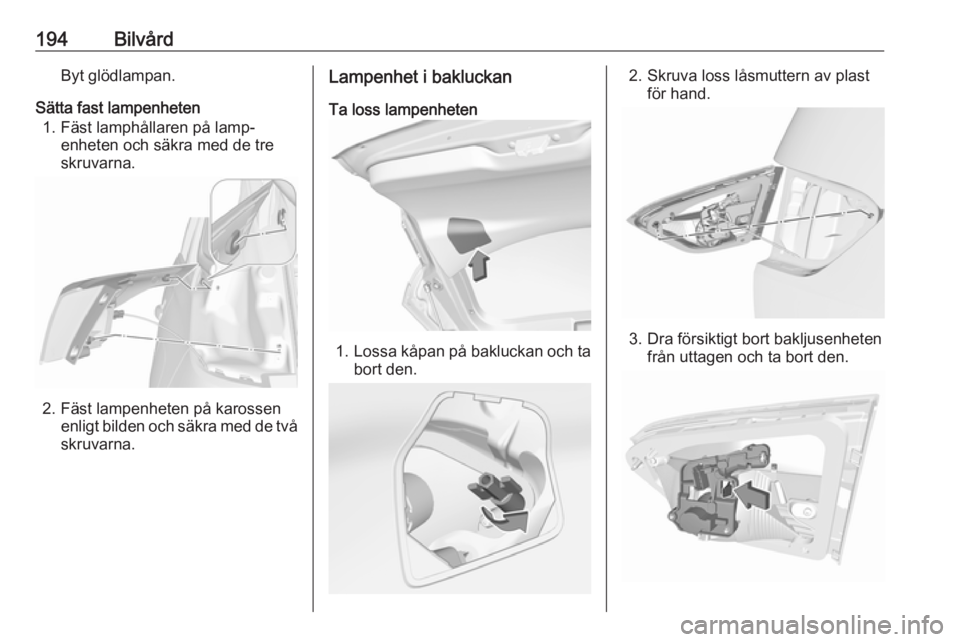

194BilvårdByt glödlampan.
Sätta fast lampenheten 1. Fäst lamphållaren på lamp‐ enheten och säkra med de tre
skruvarna.
2. Fäst lampenheten på karossen enligt bilden och säkra med de två
skruvarna.
Lampenhet i bakluckan
Ta loss lampenheten
1. Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss låsmuttern av plast för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.

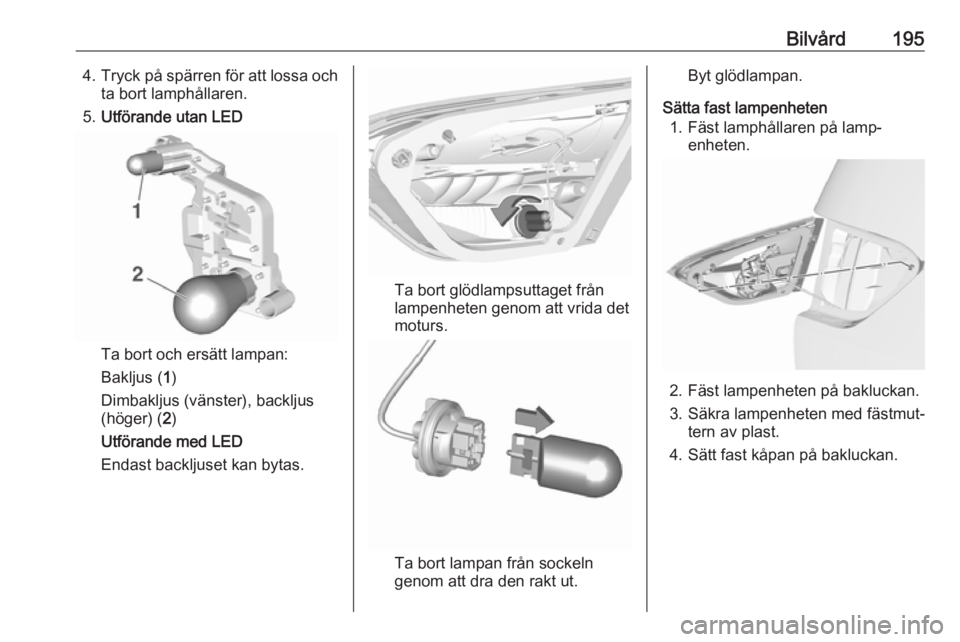

Bilvård1954.Tryck på spärren för att lossa och
ta bort lamphållaren.
5. Utförande utan LED
Ta bort och ersätt lampan:
Bakljus ( 1)
Dimbakljus (vänster), backljus
(höger) ( 2)
Utförande med LED
Endast backljuset kan bytas.
Ta bort glödlampsuttaget från
lampenheten genom att vrida det
moturs.
Ta bort lampan från sockeln
genom att dra den rakt ut.
Byt glödlampan.
Sätta fast lampenheten 1. Fäst lamphållaren på lamp‐ enheten.
2. Fäst lampenheten på bakluckan.
3. Säkra lampenheten med fästmut‐ tern av plast.
4. Sätt fast kåpan på bakluckan.

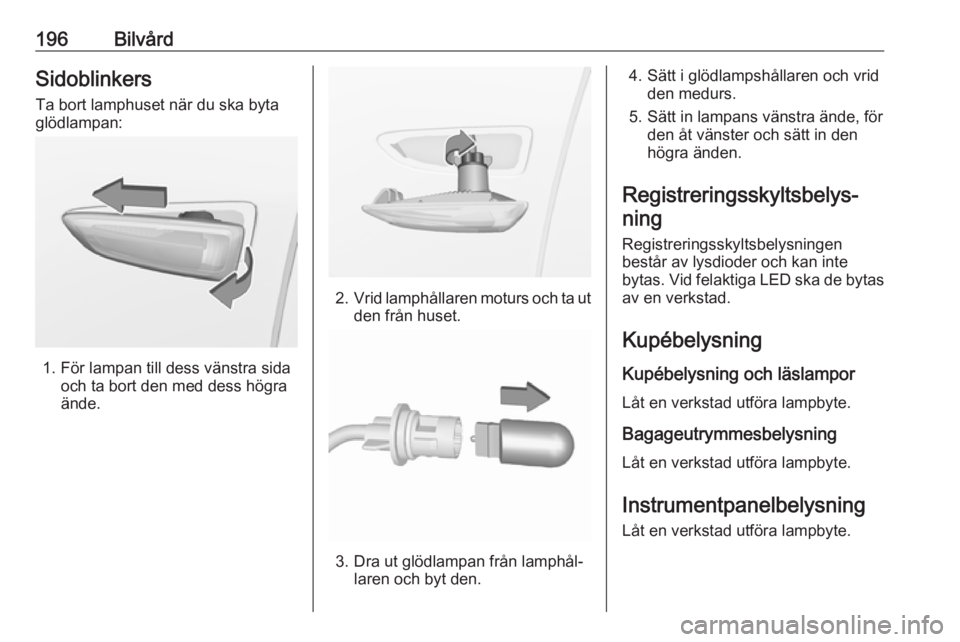

196BilvårdSidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av lysdioder och kan inte
bytas. Vid felaktiga LED ska de bytas av en verkstad.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Bagageutrymmesbelysning
Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.

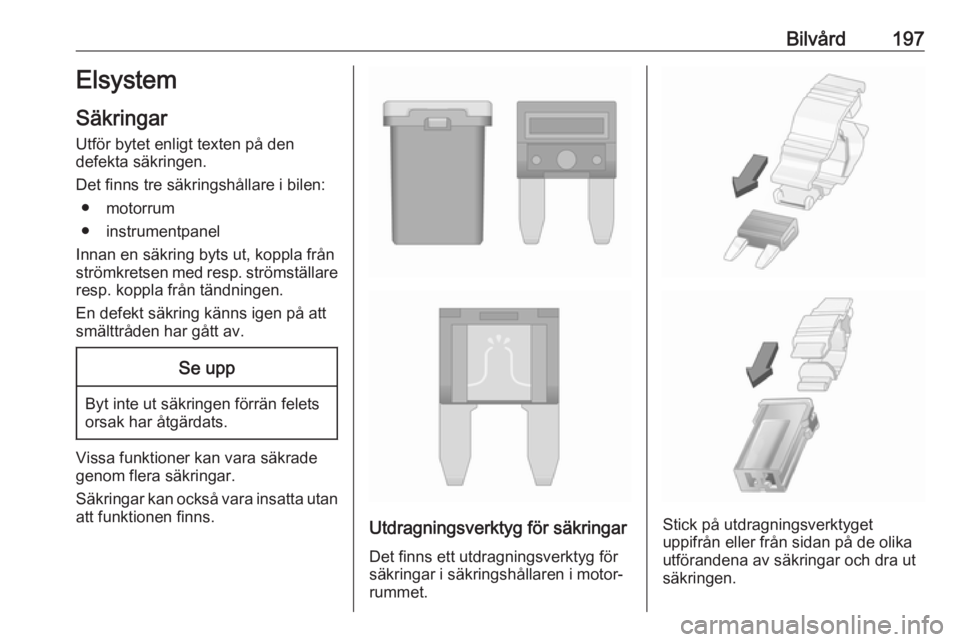

Bilvård197Elsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut säkringen.

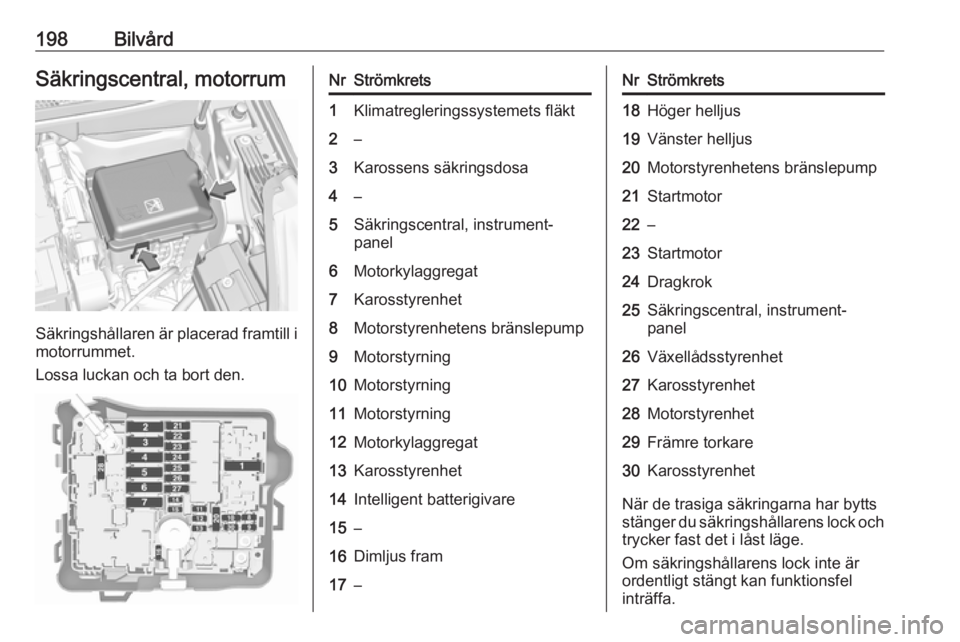

198BilvårdSäkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa luckan och ta bort den.
NrStrömkrets1Klimatregleringssystemets fläkt2–3Karossens säkringsdosa4–5Säkringscentral, instrument‐
panel6Motorkylaggregat7Karosstyrenhet8Motorstyrenhetens bränslepump9Motorstyrning10Motorstyrning11Motorstyrning12Motorkylaggregat13Karosstyrenhet14Intelligent batterigivare15–16Dimljus fram17–NrStrömkrets18Höger helljus19Vänster helljus20Motorstyrenhetens bränslepump21Startmotor22–23Startmotor24Dragkrok25Säkringscentral, instrument‐
panel26Växellådsstyrenhet27Karosstyrenhet28Motorstyrenhet29Främre torkare30Karosstyrenhet
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.
