OPEL CROSSLAND X 2018.5 Manual de utilizare (in Romanian)

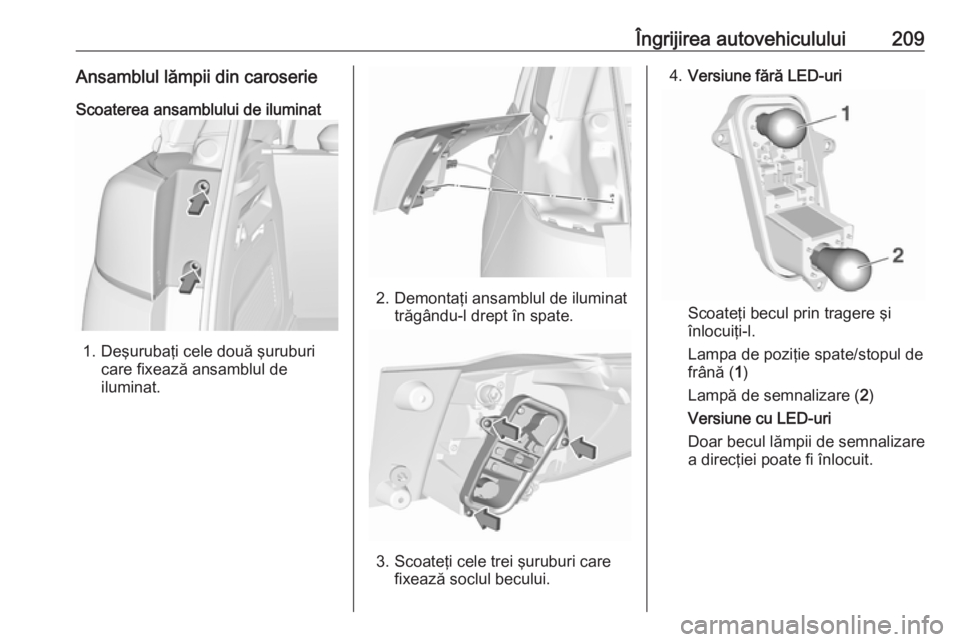

Îngrijirea autovehiculului209Ansamblul lămpii din caroserieScoaterea ansamblului de iluminat
1. Deşurubaţi cele două şuruburi care fixează ansamblul de
iluminat.
2. Demontaţi ansamblul de iluminat trăgându-l drept în spate.
3. Scoateţi cele trei şuruburi carefixează soclul becului.
4.Versiune fără LED-uri
Scoateţi becul prin tragere şi
înlocuiţi-l.
Lampa de poziţie spate/stopul de
frână ( 1)
Lampă de semnalizare ( 2)
Versiune cu LED-uri Doar becul lămpii de semnalizare
a direcţiei poate fi înlocuit.

210Îngrijirea autovehiculului
Scoateţi soclul becului din
ansamblul farului rotindu-l în sens
invers orar.
Scoateţi becul pentru
semnalizarea direcţiei din soclu,
trăgându-l drept în afară.
Înlocuiţi becul.
Montarea ansamblului de iluminat 1. Montaţi soclul becului la ansamblul farului şi fixaţi-l cu trei
şuruburi.
2. Montaţi ansamblul farului la caroseria autovehiculului, aşa
cum este prezentat în ilustraţie şi
fixaţi-l cu cele două şuruburi.
Ansamblul luminilor din hayon
Scoaterea ansamblului de iluminat
1. Desprindeţi capacul din hayon şi scoateţi-l.

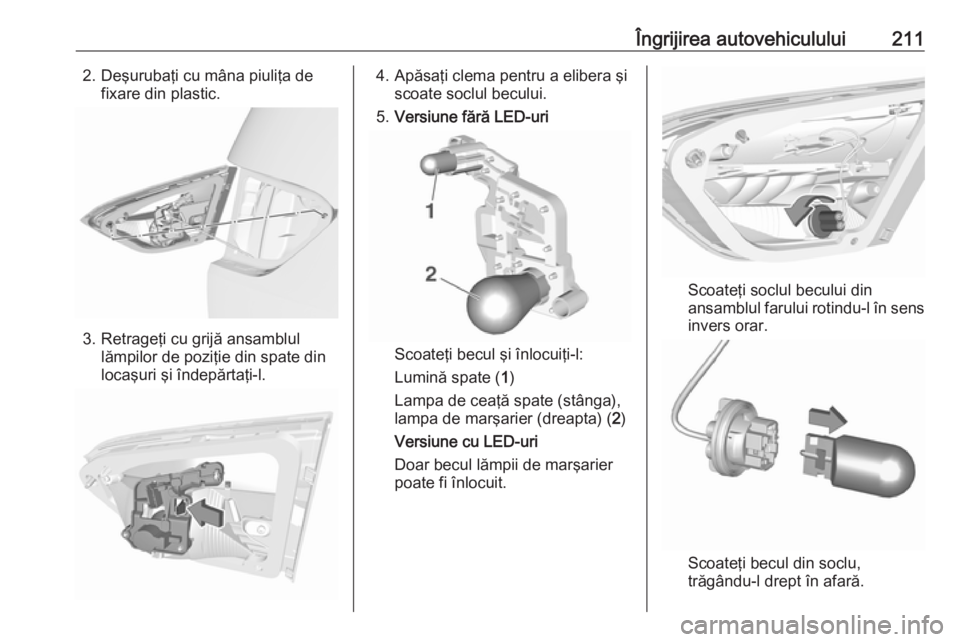

Îngrijirea autovehiculului2112. Deşurubaţi cu mâna piuliţa defixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Apăsaţi clema pentru a elibera şi scoate soclul becului.
5. Versiune fără LED-uri
Scoateţi becul şi înlocuiţi-l:
Lumină spate ( 1)
Lampa de ceaţă spate (stânga),
lampa de marşarier (dreapta) ( 2)
Versiune cu LED-uri Doar becul lămpii de marşarier
poate fi înlocuit.
Scoateţi soclul becului din
ansamblul farului rotindu-l în sens
invers orar.
Scoateţi becul din soclu,
trăgându-l drept în afară.

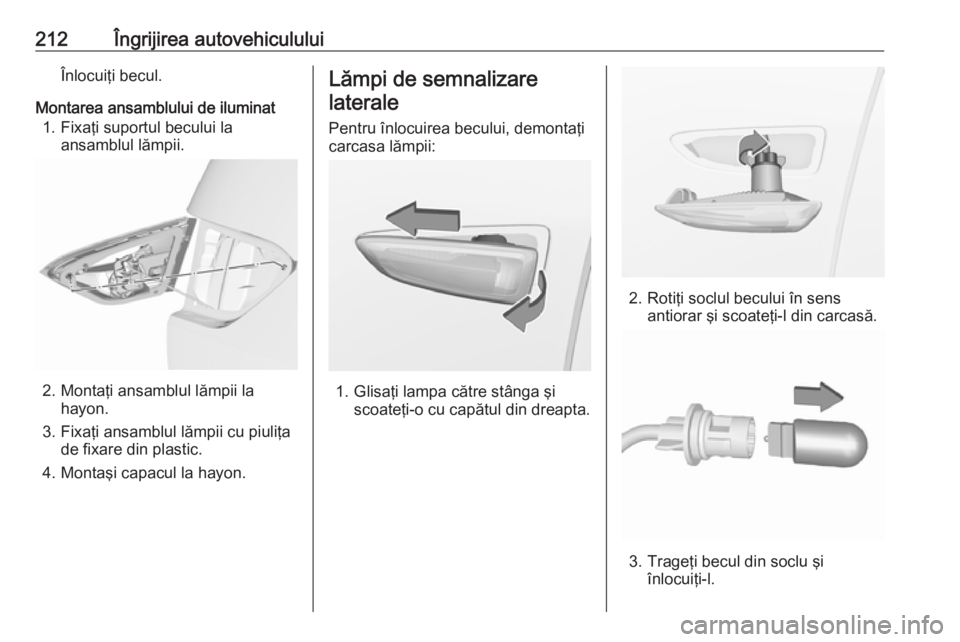

212Îngrijirea autovehicululuiÎnlocuiţi becul.
Montarea ansamblului de iluminat 1. Fixaţi suportul becului la ansamblul lămpii.
2. Montaţi ansamblul lămpii lahayon.
3. Fixaţi ansamblul lămpii cu piuliţa de fixare din plastic.
4. Montaşi capacul la hayon.
Lămpi de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.

Îngrijirea autovehiculului2134. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
Luminile pentru plăcuţa de
înmatriculare sunt proiectate ca LED- uri şi nu pot fi înlocuite. Înlocuirea
LED-urilor defecte trebuie realizată
de către un atelier service specializat.
Luminile interioare Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● compartiment motor
● panoul de bord
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele funcţii pot fi protejate de mai
multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul pentru siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

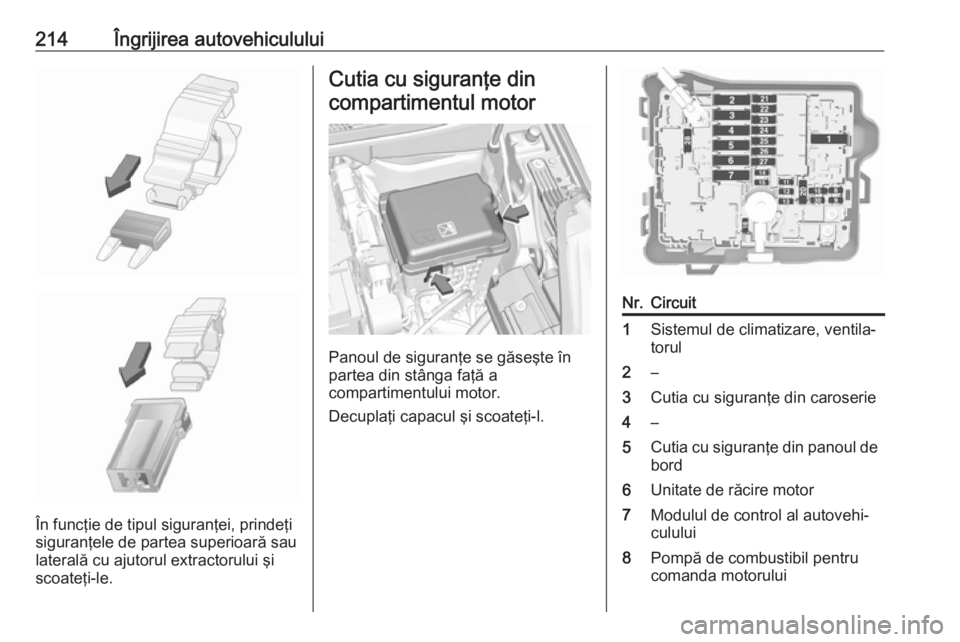

214Îngrijirea autovehiculului
În funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară sau laterală cu ajutorul extractorului şiscoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.
Nr.Circuit1Sistemul de climatizare, ventila‐
torul2–3Cutia cu siguranţe din caroserie4–5Cutia cu siguranţe din panoul de
bord6Unitate de răcire motor7Modulul de control al autovehi‐
culului8Pompă de combustibil pentru
comanda motorului

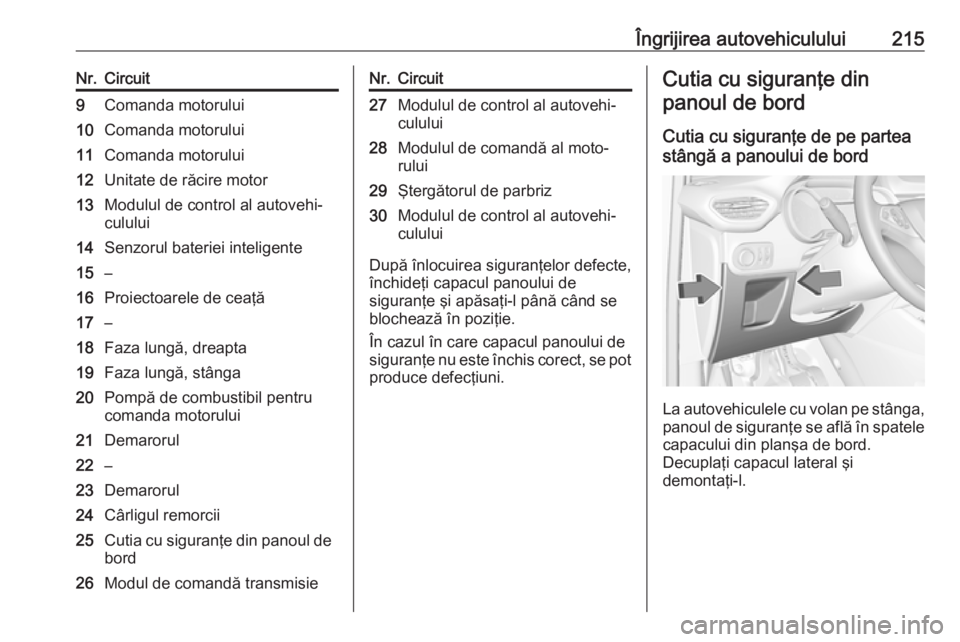

Îngrijirea autovehiculului215Nr.Circuit9Comanda motorului10Comanda motorului11Comanda motorului12Unitate de răcire motor13Modulul de control al autovehi‐
culului14Senzorul bateriei inteligente15–16Proiectoarele de ceaţă17–18Faza lungă, dreapta19Faza lungă, stânga20Pompă de combustibil pentru
comanda motorului21Demarorul22–23Demarorul24Cârligul remorcii25Cutia cu siguranţe din panoul de
bord26Modul de comandă transmisieNr.Circuit27Modulul de control al autovehi‐
culului28Modulul de comandă al moto‐
rului29Ştergătorul de parbriz30Modulul de control al autovehi‐
culului
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
Cutia cu siguranţe de pe partea
stângă a panoului de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele capacului din planşa de bord.
Decuplaţi capacul lateral şi
demontaţi-l.

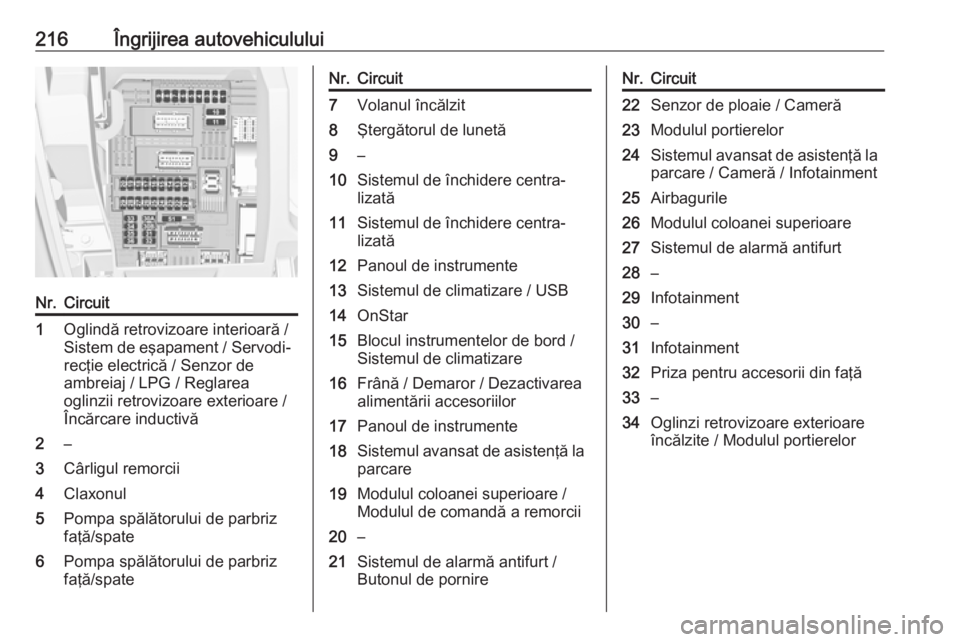

216Îngrijirea autovehicululuiNr.Circuit1Oglindă retrovizoare interioară /
Sistem de eşapament / Servodi‐ recţie electrică / Senzor de
ambreiaj / LPG / Reglarea
oglinzii retrovizoare exterioare /
Încărcare inductivă2–3Cârligul remorcii4Claxonul5Pompa spălătorului de parbriz
faţă/spate6Pompa spălătorului de parbriz
faţă/spateNr.Circuit7Volanul încălzit8Ştergătorul de lunetă9–10Sistemul de închidere centra‐
lizată11Sistemul de închidere centra‐
lizată12Panoul de instrumente13Sistemul de climatizare / USB14OnStar15Blocul instrumentelor de bord /
Sistemul de climatizare16Frână / Demaror / Dezactivarea
alimentării accesoriilor17Panoul de instrumente18Sistemul avansat de asistenţă la
parcare19Modulul coloanei superioare /
Modulul de comandă a remorcii20–21Sistemul de alarmă antifurt /
Butonul de pornireNr.Circuit22Senzor de ploaie / Cameră23Modulul portierelor24Sistemul avansat de asistenţă la
parcare / Cameră / Infotainment25Airbagurile26Modulul coloanei superioare27Sistemul de alarmă antifurt28–29Infotainment30–31Infotainment32Priza pentru accesorii din faţă33–34Oglinzi retrovizoare exterioare
încălzite / Modulul portierelor

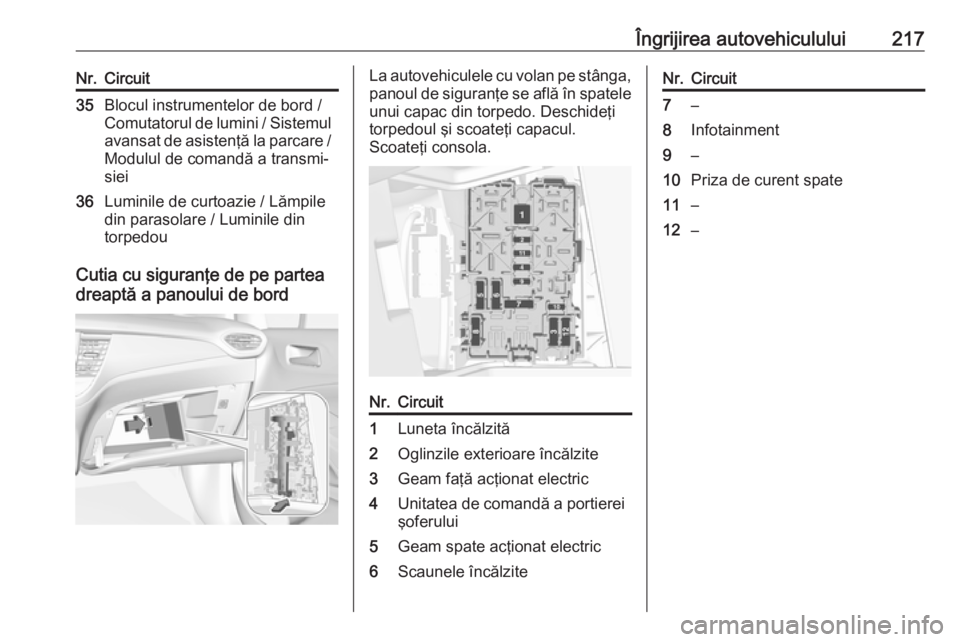

Îngrijirea autovehiculului217Nr.Circuit35Blocul instrumentelor de bord /
Comutatorul de lumini / Sistemul
avansat de asistenţă la parcare /
Modulul de comandă a transmi‐
siei36Luminile de curtoazie / Lămpile
din parasolare / Luminile din
torpedou
Cutia cu siguranţe de pe partea
dreaptă a panoului de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele unui capac din torpedo. Deschideţi
torpedoul şi scoateţi capacul.
Scoateţi consola.Nr.Circuit1Luneta încălzită2Oglinzile exterioare încălzite3Geam faţă acţionat electric4Unitatea de comandă a portierei şoferului5Geam spate acţionat electric6Scaunele încălziteNr.Circuit7–8Infotainment9–10Priza de curent spate11–12–

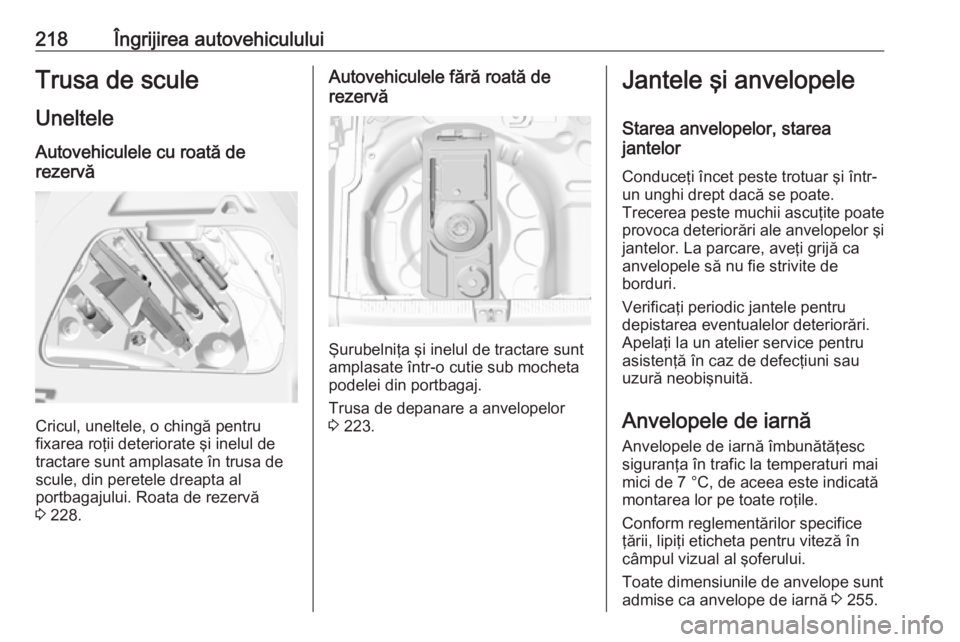

218Îngrijirea autovehicululuiTrusa de scule
Uneltele Autovehiculele cu roată de
rezervă
Cricul, uneltele, o chingă pentru
fixarea roţii deteriorate şi inelul de
tractare sunt amplasate în trusa de
scule, din peretele dreapta al
portbagajului. Roata de rezervă
3 228.
Autovehiculele fără roată de
rezervă
Şurubelniţa şi inelul de tractare sunt
amplasate într-o cutie sub mocheta
podelei din portbagaj.
Trusa de depanare a anvelopelor 3 223.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate
provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 255.
