OPEL CROSSLAND X 2018.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2018.5, Model line: CROSSLAND X, Model: OPEL CROSSLAND X 2018.5Pages: 277, PDF Dimensioni: 7.95 MB
Page 221 of 277

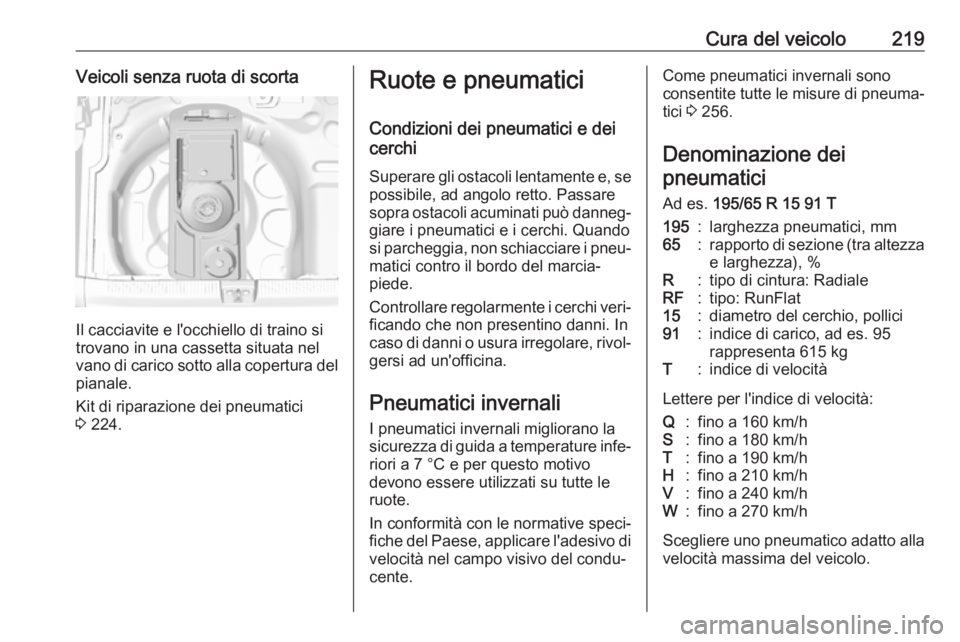

Cura del veicolo219Veicoli senza ruota di scorta
Il cacciavite e l'occhiello di traino si
trovano in una cassetta situata nel
vano di carico sotto alla copertura del
pianale.
Kit di riparazione dei pneumatici
3 224.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐ ficando che non presentino danni. Incaso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Pneumatici invernali
I pneumatici invernali migliorano la sicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.Come pneumatici invernali sono
consentite tutte le misure di pneuma‐
tici 3 256.
Denominazione dei pneumatici
Ad es. 195/65 R 15 91 T195:larghezza pneumatici, mm65:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: RadialeRF:tipo: RunFlat15:diametro del cerchio, pollici91:indice di carico, ad es. 95
rappresenta 615 kgT:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla velocità massima del veicolo.
Page 222 of 277

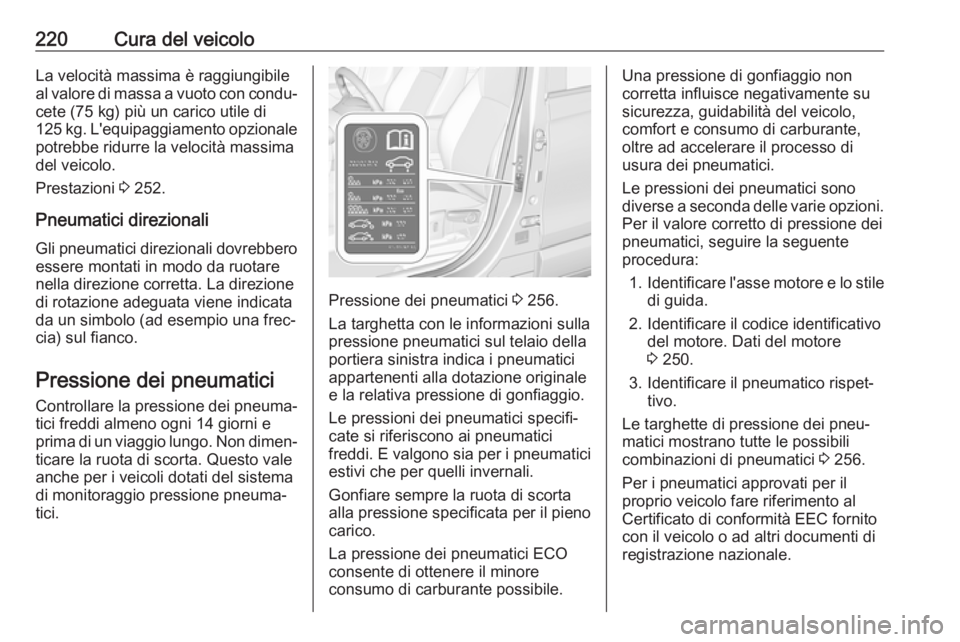

220Cura del veicoloLa velocità massima è raggiungibile
al valore di massa a vuoto con condu‐ cete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima
del veicolo.
Prestazioni 3 252.
Pneumatici direzionali
Gli pneumatici direzionali dovrebbero
essere montati in modo da ruotare nella direzione corretta. La direzione
di rotazione adeguata viene indicata
da un simbolo (ad esempio una frec‐
cia) sul fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Pressione dei pneumatici 3 256.
La targhetta con le informazioni sulla
pressione pneumatici sul telaio della
portiera sinistra indica i pneumatici
appartenenti alla dotazione originale
e la relativa pressione di gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi. E valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore
consumo di carburante possibile.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di
usura dei pneumatici.
Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni. Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
1. Identificare l'asse motore e lo stile
di guida.
2. Identificare il codice identificativo del motore. Dati del motore
3 250.
3. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili
combinazioni di pneumatici 3 256.
Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito con il veicolo o ad altri documenti di
registrazione nazionale.
Page 223 of 277

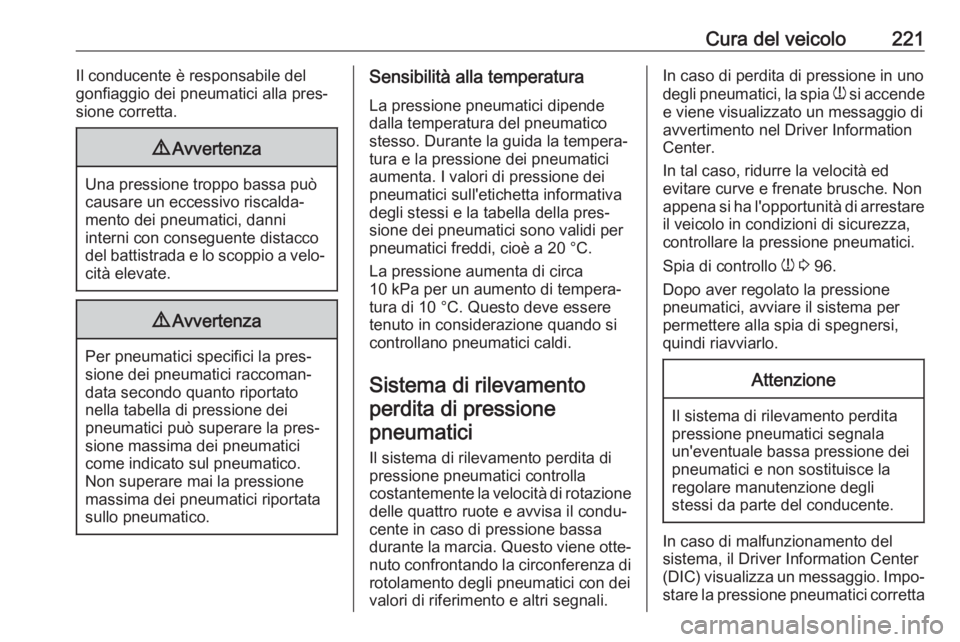

Cura del veicolo221Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐
sione corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni
interni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Sensibilità alla temperatura
La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici
aumenta. I valori di pressione dei pneumatici sull'etichetta informativa
degli stessi e la tabella della pres‐
sione dei pneumatici sono validi per
pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐ tura di 10 °C. Questo deve essere
tenuto in considerazione quando si
controllano pneumatici caldi.
Sistema di rilevamentoperdita di pressionepneumatici
Il sistema di rilevamento perdita dipressione pneumatici controlla
costantemente la velocità di rotazione
delle quattro ruote e avvisa il condu‐
cente in caso di pressione bassa
durante la marcia. Questo viene otte‐
nuto confrontando la circonferenza di
rotolamento degli pneumatici con dei
valori di riferimento e altri segnali.In caso di perdita di pressione in uno
degli pneumatici, la spia w si accende
e viene visualizzato un messaggio di
avvertimento nel Driver Information
Center.
In tal caso, ridurre la velocità ed
evitare curve e frenate brusche. Non
appena si ha l'opportunità di arrestare
il veicolo in condizioni di sicurezza,
controllare la pressione pneumatici.
Spia di controllo w 3 96.
Dopo aver regolato la pressione
pneumatici, avviare il sistema per
permettere alla spia di spegnersi,
quindi riavviarlo.Attenzione
Il sistema di rilevamento perdita
pressione pneumatici segnala
un'eventuale bassa pressione dei
pneumatici e non sostituisce la
regolare manutenzione degli
stessi da parte del conducente.
In caso di malfunzionamento del
sistema, il Driver Information Center
(DIC) visualizza un messaggio. Impo‐ stare la pressione pneumatici corretta
Page 224 of 277

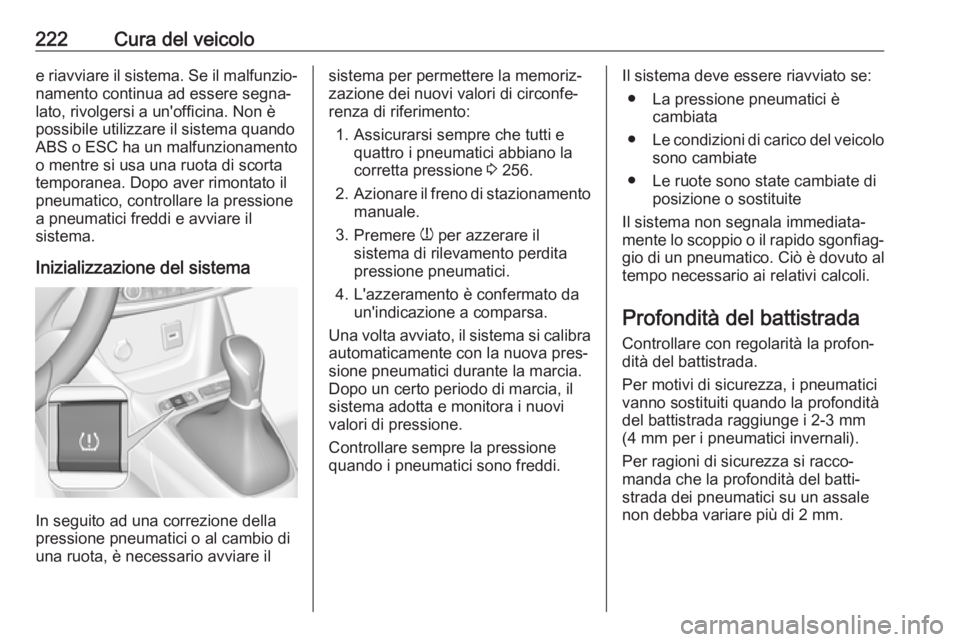

222Cura del veicoloe riavviare il sistema. Se il malfunzio‐namento continua ad essere segna‐
lato, rivolgersi a un'officina. Non è
possibile utilizzare il sistema quando
ABS o ESC ha un malfunzionamento
o mentre si usa una ruota di scorta
temporanea. Dopo aver rimontato il
pneumatico, controllare la pressione
a pneumatici freddi e avviare il
sistema.
Inizializzazione del sistema
In seguito ad una correzione della
pressione pneumatici o al cambio di
una ruota, è necessario avviare il
sistema per permettere la memoriz‐ zazione dei nuovi valori di circonfe‐
renza di riferimento:
1. Assicurarsi sempre che tutti e quattro i pneumatici abbiano la
corretta pressione 3 256.
2. Azionare il freno di stazionamento
manuale.
3. Premere w per azzerare il
sistema di rilevamento perdita
pressione pneumatici.
4. L'azzeramento è confermato da un'indicazione a comparsa.
Una volta avviato, il sistema si calibra automaticamente con la nuova pres‐
sione pneumatici durante la marcia.
Dopo un certo periodo di marcia, il
sistema adotta e monitora i nuovi valori di pressione.
Controllare sempre la pressione
quando i pneumatici sono freddi.Il sistema deve essere riavviato se:
● La pressione pneumatici è cambiata
● Le condizioni di carico del veicolo
sono cambiate
● Le ruote sono state cambiate di posizione o sostituite
Il sistema non segnala immediata‐
mente lo scoppio o il rapido sgonfiag‐ gio di un pneumatico. Ciò è dovuto al
tempo necessario ai relativi calcoli.
Profondità del battistrada Controllare con regolarità la profon‐
dità del battistrada.
Per motivi di sicurezza, i pneumatici vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm
(4 mm per i pneumatici invernali).
Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non debba variare più di 2 mm.
Page 225 of 277
Cura del veicolo223

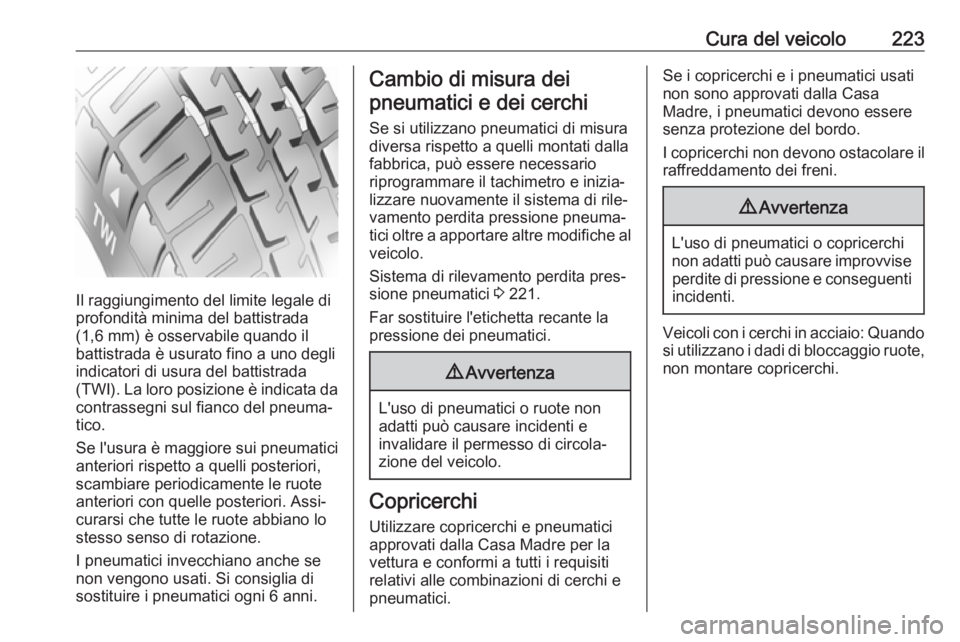

Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm) è osservabile quando il
battistrada è usurato fino a uno degli
indicatori di usura del battistrada
(TWI). La loro posizione è indicata da contrassegni sul fianco del pneuma‐
tico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare periodicamente le ruote
anteriori con quelle posteriori. Assi‐
curarsi che tutte le ruote abbiano lo
stesso senso di rotazione.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di
sostituire i pneumatici ogni 6 anni.
Cambio di misura dei
pneumatici e dei cerchi
Se si utilizzano pneumatici di misura diversa rispetto a quelli montati dallafabbrica, può essere necessario
riprogrammare il tachimetro e inizia‐
lizzare nuovamente il sistema di rile‐
vamento perdita pressione pneuma‐
tici oltre a apportare altre modifiche al veicolo.
Sistema di rilevamento perdita pres‐
sione pneumatici 3 221.
Far sostituire l'etichetta recante la
pressione dei pneumatici.9 Avvertenza
L'uso di pneumatici o ruote non
adatti può causare incidenti e
invalidare il permesso di circola‐
zione del veicolo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti
relativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa
Madre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti
incidenti.
Veicoli con i cerchi in acciaio: Quando si utilizzano i dadi di bloccaggio ruote,
non montare copricerchi.
Page 226 of 277

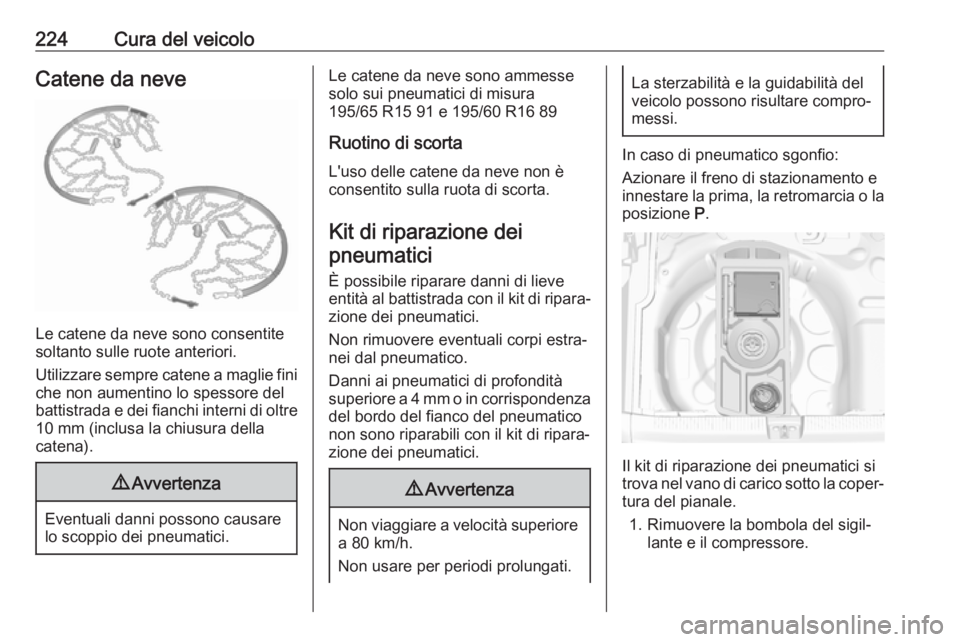

224Cura del veicoloCatene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
10 mm (inclusa la chiusura della
catena).
9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
Le catene da neve sono ammesse
solo sui pneumatici di misura
195/65 R15 91 e 195/60 R16 89
Ruotino di scorta L'uso delle catene da neve non è
consentito sulla ruota di scorta.
Kit di riparazione dei pneumatici
È possibile riparare danni di lieve entità al battistrada con il kit di ripara‐ zione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di profondità
superiore a 4 mm o in corrispondenza
del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.
In caso di pneumatico sgonfio:
Azionare il freno di stazionamento e
innestare la prima, la retromarcia o la posizione P.
Il kit di riparazione dei pneumatici si
trova nel vano di carico sotto la coper‐ tura del pianale.
1. Rimuovere la bombola del sigil‐ lante e il compressore.
Page 227 of 277

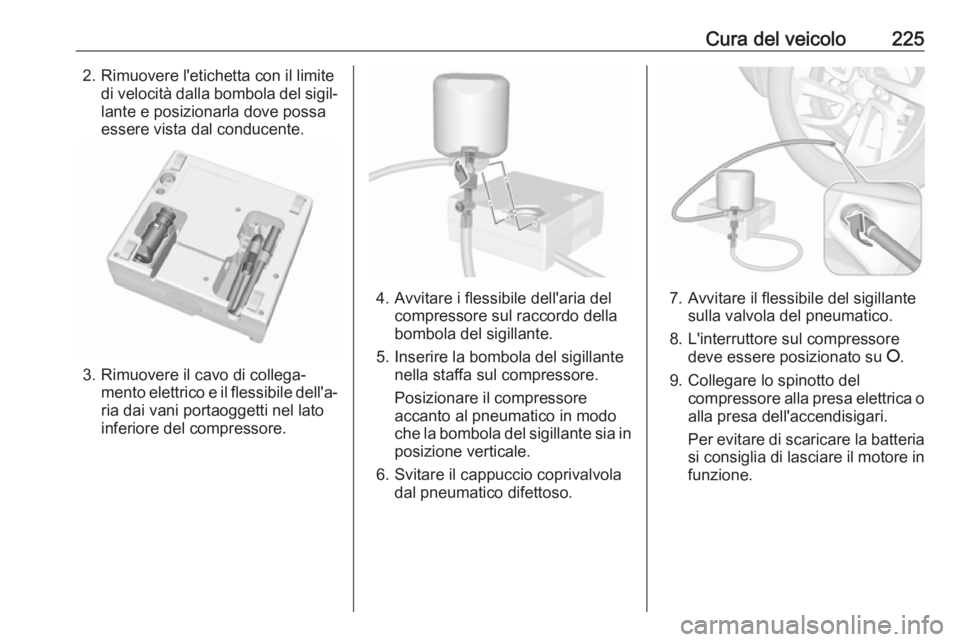

Cura del veicolo2252. Rimuovere l'etichetta con il limitedi velocità dalla bombola del sigil‐lante e posizionarla dove possa
essere vista dal conducente.
3. Rimuovere il cavo di collega‐ mento elettrico e il flessibile dell'a‐ria dai vani portaoggetti nel lato
inferiore del compressore.
4. Avvitare i flessibile dell'aria del compressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nella staffa sul compressore.
Posizionare il compressore
accanto al pneumatico in modo
che la bombola del sigillante sia in
posizione verticale.
6. Svitare il cappuccio coprivalvola dal pneumatico difettoso.7. Avvitare il flessibile del sigillantesulla valvola del pneumatico.
8. L'interruttore sul compressore deve essere posizionato su J.
9. Collegare lo spinotto del compressore alla presa elettrica oalla presa dell'accendisigari.
Per evitare di scaricare la batteria si consiglia di lasciare il motore in
funzione.
Page 228 of 277

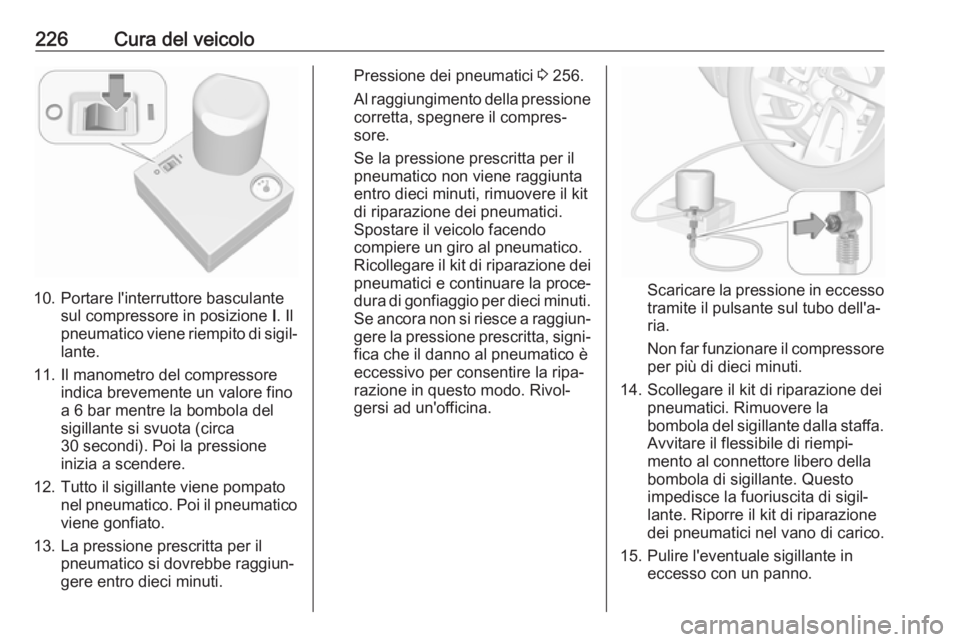

226Cura del veicolo
10. Portare l'interruttore basculantesul compressore in posizione I. Il
pneumatico viene riempito di sigil‐
lante.
11. Il manometro del compressore indica brevemente un valore finoa 6 bar mentre la bombola del
sigillante si svuota (circa 30 secondi). Poi la pressione
inizia a scendere.
12. Tutto il sigillante viene pompato nel pneumatico. Poi il pneumatico
viene gonfiato.
13. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro dieci minuti.
Pressione dei pneumatici 3 256.
Al raggiungimento della pressione corretta, spegnere il compres‐
sore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro dieci minuti, rimuovere il kit
di riparazione dei pneumatici.
Spostare il veicolo facendo
compiere un giro al pneumatico.
Ricollegare il kit di riparazione dei pneumatici e continuare la proce‐
dura di gonfiaggio per dieci minuti.
Se ancora non si riesce a raggiun‐ gere la pressione prescritta, signi‐ fica che il danno al pneumatico è
eccessivo per consentire la ripa‐
razione in questo modo. Rivol‐
gersi ad un'officina.
Scaricare la pressione in eccesso tramite il pulsante sul tubo dell'a‐ria.
Non far funzionare il compressore
per più di dieci minuti.
14. Scollegare il kit di riparazione dei pneumatici. Rimuovere la
bombola del sigillante dalla staffa. Avvitare il flessibile di riempi‐
mento al connettore libero della
bombola di sigillante. Questo
impedisce la fuoriuscita di sigil‐
lante. Riporre il kit di riparazione
dei pneumatici nel vano di carico.
15. Pulire l'eventuale sigillante in eccesso con un panno.
Page 229 of 277

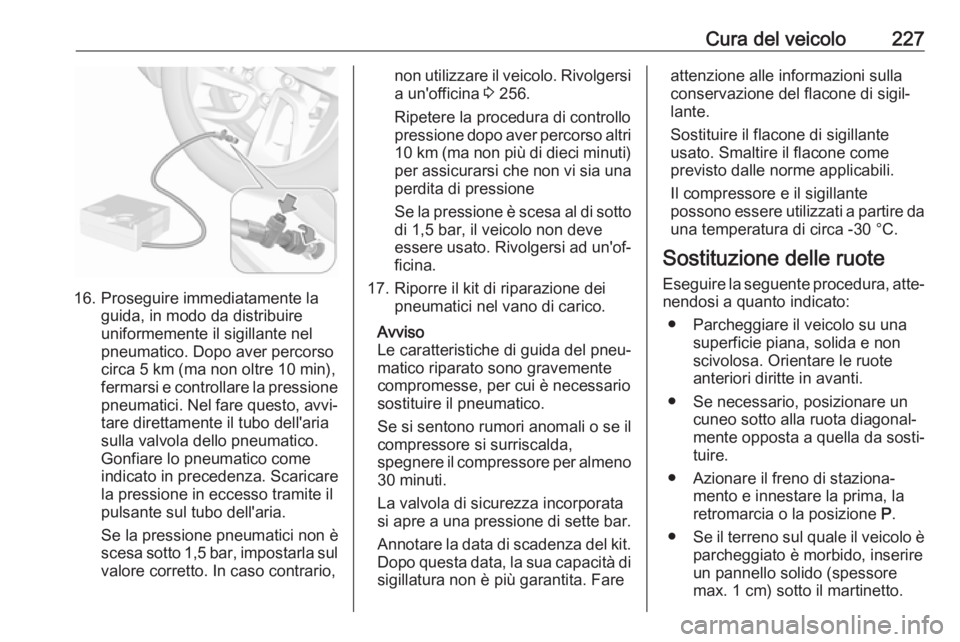

Cura del veicolo227
16. Proseguire immediatamente laguida, in modo da distribuire
uniformemente il sigillante nel
pneumatico. Dopo aver percorso
circa 5 km (ma non oltre 10 min),
fermarsi e controllare la pressione pneumatici. Nel fare questo, avvi‐
tare direttamente il tubo dell'aria
sulla valvola dello pneumatico.
Gonfiare lo pneumatico come
indicato in precedenza. Scaricare
la pressione in eccesso tramite il
pulsante sul tubo dell'aria.
Se la pressione pneumatici non è
scesa sotto 1,5 bar, impostarla sul valore corretto. In caso contrario,
non utilizzare il veicolo. Rivolgersi
a un'officina 3 256.
Ripetere la procedura di controllo
pressione dopo aver percorso altri
10 km (ma non più di dieci minuti)
per assicurarsi che non vi sia una perdita di pressione
Se la pressione è scesa al di sotto
di 1,5 bar, il veicolo non deve
essere usato. Rivolgersi ad un'of‐ ficina.
17. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda,
spegnere il compressore per almeno 30 minuti.
La valvola di sicurezza incorporata
si apre a una pressione di sette bar.
Annotare la data di scadenza del kit. Dopo questa data, la sua capacità disigillatura non è più garantita. Fareattenzione alle informazioni sulla
conservazione del flacone di sigil‐
lante.
Sostituire il flacone di sigillante
usato. Smaltire il flacone come
previsto dalle norme applicabili.
Il compressore e il sigillante
possono essere utilizzati a partire da
una temperatura di circa -30 °C.
Sostituzione delle ruote
Eseguire la seguente procedura, atte‐ nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Se necessario, posizionare un cuneo sotto alla ruota diagonal‐
mente opposta a quella da sosti‐
tuire.
● Azionare il freno di staziona‐ mento e innestare la prima, laretromarcia o la posizione P.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello solido (spessore
max. 1 cm) sotto il martinetto.
Page 230 of 277

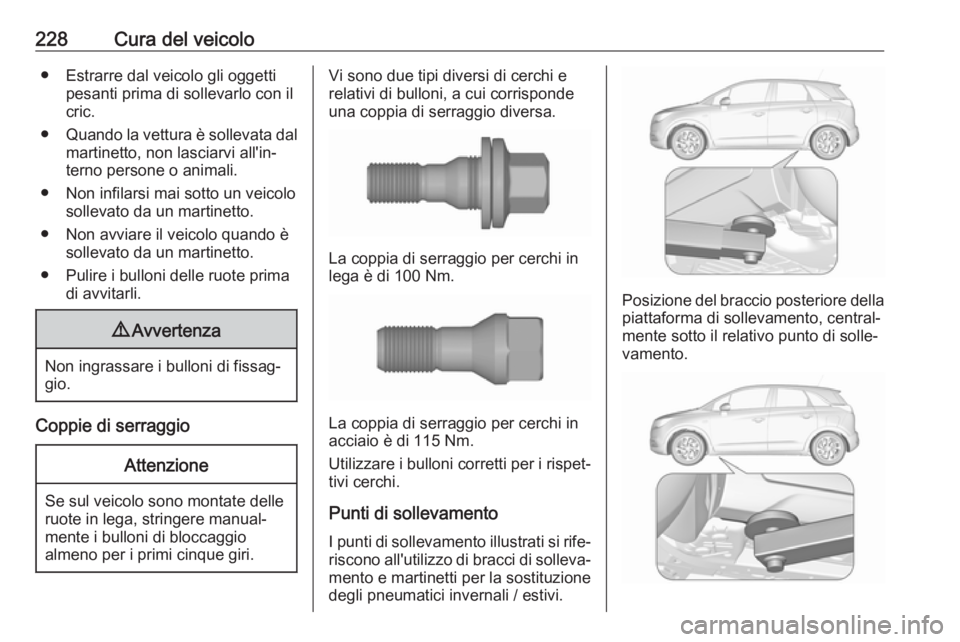

228Cura del veicolo● Estrarre dal veicolo gli oggettipesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐ terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire i bulloni delle ruote prima di avvitarli.9Avvertenza
Non ingrassare i bulloni di fissag‐
gio.
Coppie di serraggio
Attenzione
Se sul veicolo sono montate delle
ruote in lega, stringere manual‐
mente i bulloni di bloccaggio
almeno per i primi cinque giri.
Vi sono due tipi diversi di cerchi e
relativi di bulloni, a cui corrisponde
una coppia di serraggio diversa.
La coppia di serraggio per cerchi in
lega è di 100 Nm.
La coppia di serraggio per cerchi in
acciaio è di 115 Nm.
Utilizzare i bulloni corretti per i rispet‐
tivi cerchi.
Punti di sollevamento
I punti di sollevamento illustrati si rife‐
riscono all'utilizzo di bracci di solleva‐ mento e martinetti per la sostituzione
degli pneumatici invernali / estivi.
Posizione del braccio posteriore della
piattaforma di sollevamento, central‐
mente sotto il relativo punto di solle‐
vamento.
