OPEL CROSSLAND X 2018 Betriebsanleitung (in German)

Fahrzeugwartung209Lampengehäuse in der
Karosserie
Ausbau des Lampengehäuses
1. Die zwei Schrauben, mit denen das Lampengehäuse befestigt ist,
herausdrehen.
2. Das Lampengehäuse ausbauen, indem es gerade herausgezogen
wird.
3. Die drei Schrauben, mit denen die
Lampenfassung befestigt ist,
herausdrehen.
4. Version ohne LED
Die Lampe herausziehen und
dann ersetzen.
Rückleuchte/Bremsleuchte 1
Blinkleuchte 2
Version mit LED
Nur die Blinkerleuchte kann
ersetzt werden.

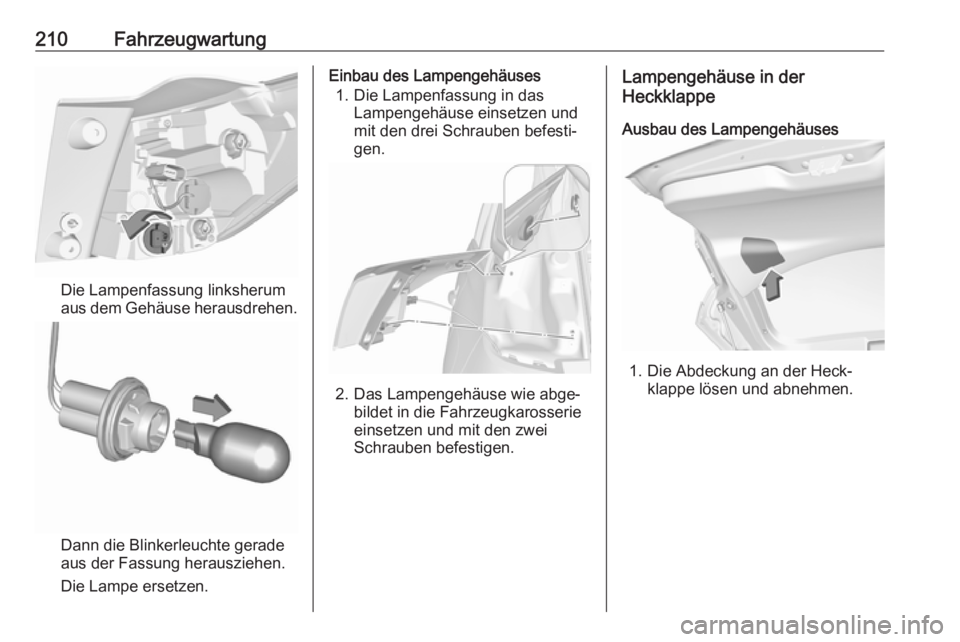

210Fahrzeugwartung
Die Lampenfassung linksherum
aus dem Gehäuse herausdrehen.
Dann die Blinkerleuchte gerade
aus der Fassung herausziehen.
Die Lampe ersetzen.
Einbau des Lampengehäuses 1. Die Lampenfassung in das Lampengehäuse einsetzen und
mit den drei Schrauben befesti‐
gen.
2. Das Lampengehäuse wie abge‐ bildet in die Fahrzeugkarosserie
einsetzen und mit den zwei
Schrauben befestigen.
Lampengehäuse in der
Heckklappe
Ausbau des Lampengehäuses
1. Die Abdeckung an der Heck‐ klappe lösen und abnehmen.

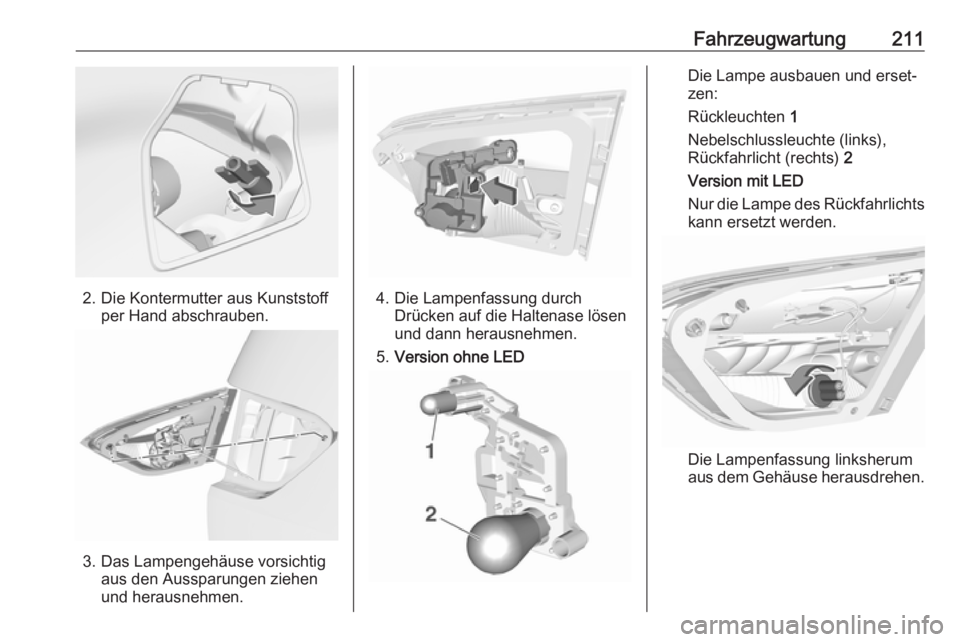

Fahrzeugwartung211
2. Die Kontermutter aus Kunststoffper Hand abschrauben.
3. Das Lampengehäuse vorsichtig aus den Aussparungen ziehen
und herausnehmen.
4. Die Lampenfassung durch Drücken auf die Haltenase lösen
und dann herausnehmen.
5. Version ohne LED
Die Lampe ausbauen und erset‐
zen:
Rückleuchten 1
Nebelschlussleuchte (links),
Rückfahrlicht (rechts) 2
Version mit LED
Nur die Lampe des Rückfahrlichts kann ersetzt werden.
Die Lampenfassung linksherum
aus dem Gehäuse herausdrehen.

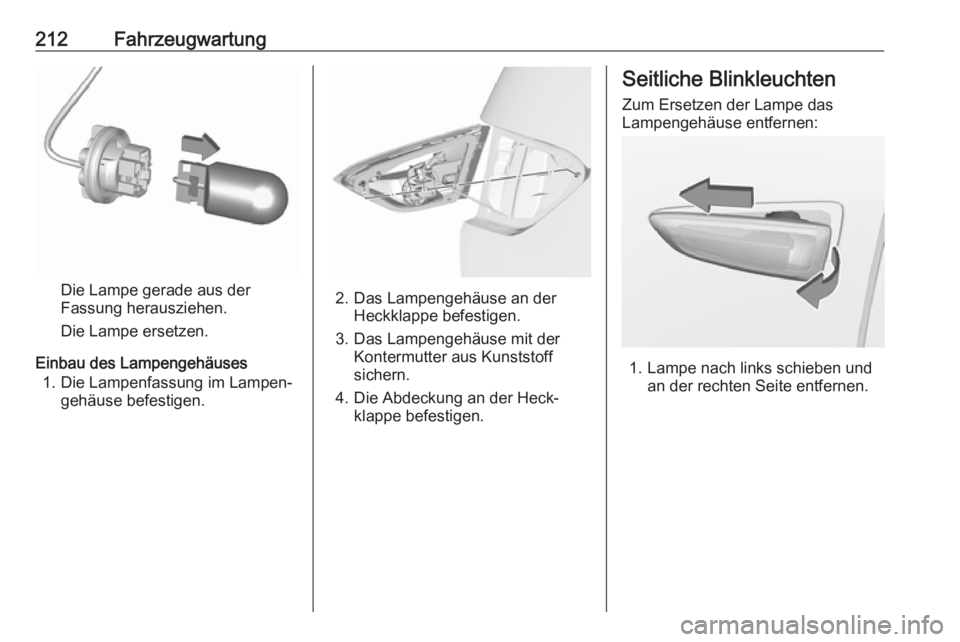

212Fahrzeugwartung
Die Lampe gerade aus der
Fassung herausziehen.
Die Lampe ersetzen.
Einbau des Lampengehäuses 1. Die Lampenfassung im Lampen‐ gehäuse befestigen.2. Das Lampengehäuse an der Heckklappe befestigen.
3. Das Lampengehäuse mit der Kontermutter aus Kunststoff
sichern.
4. Die Abdeckung an der Heck‐ klappe befestigen.
Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.

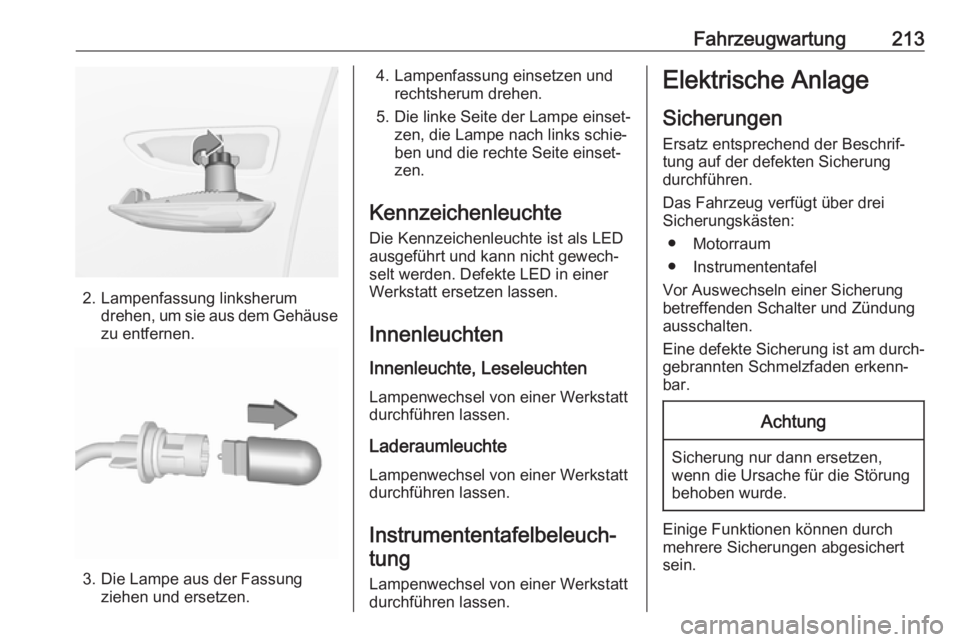

Fahrzeugwartung213
2. Lampenfassung linksherumdrehen, um sie aus dem Gehäuse
zu entfernen.
3. Die Lampe aus der Fassung ziehen und ersetzen.
4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte Die Kennzeichenleuchte ist als LED
ausgeführt und kann nicht gewech‐
selt werden. Defekte LED in einer
Werkstatt ersetzen lassen.
Innenleuchten Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Sicherungskästen:
● Motorraum
● Instrumententafel
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar.Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.

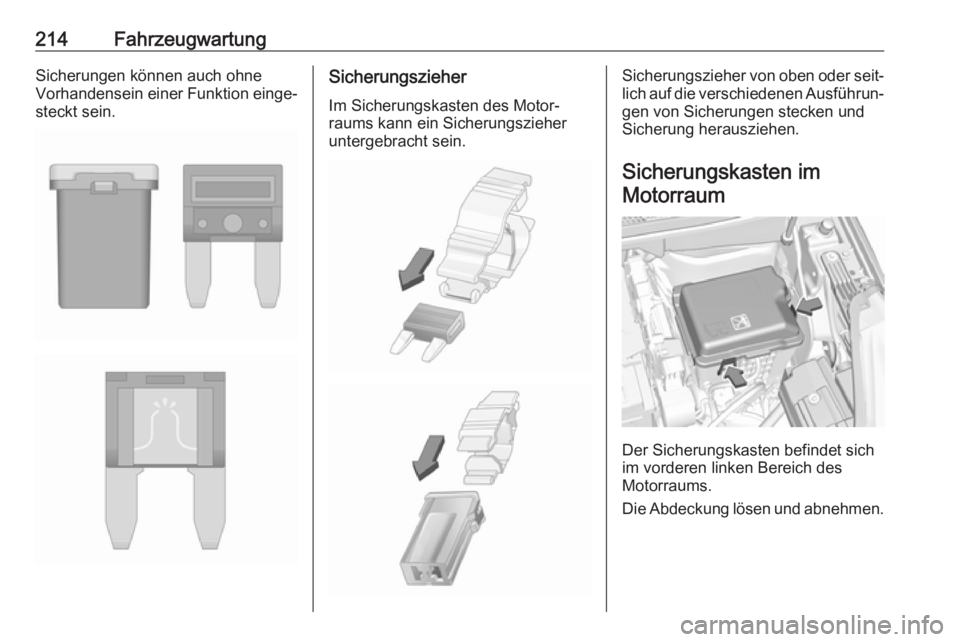

214FahrzeugwartungSicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein.Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung lösen und abnehmen.

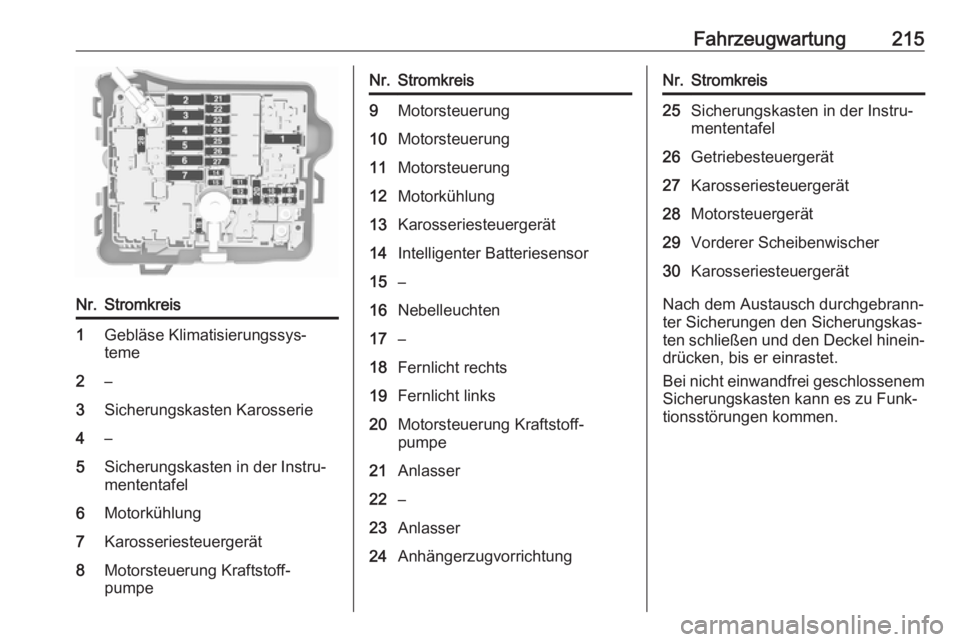

Fahrzeugwartung215Nr.Stromkreis1Gebläse Klimatisierungssys‐
teme2–3Sicherungskasten Karosserie4–5Sicherungskasten in der Instru‐
mententafel6Motorkühlung7Karosseriesteuergerät8Motorsteuerung Kraftstoff‐
pumpeNr.Stromkreis9Motorsteuerung10Motorsteuerung11Motorsteuerung12Motorkühlung13Karosseriesteuergerät14Intelligenter Batteriesensor15–16Nebelleuchten17–18Fernlicht rechts19Fernlicht links20Motorsteuerung Kraftstoff‐
pumpe21Anlasser22–23Anlasser24AnhängerzugvorrichtungNr.Stromkreis25Sicherungskasten in der Instru‐
mententafel26Getriebesteuergerät27Karosseriesteuergerät28Motorsteuergerät29Vorderer Scheibenwischer30Karosseriesteuergerät
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.

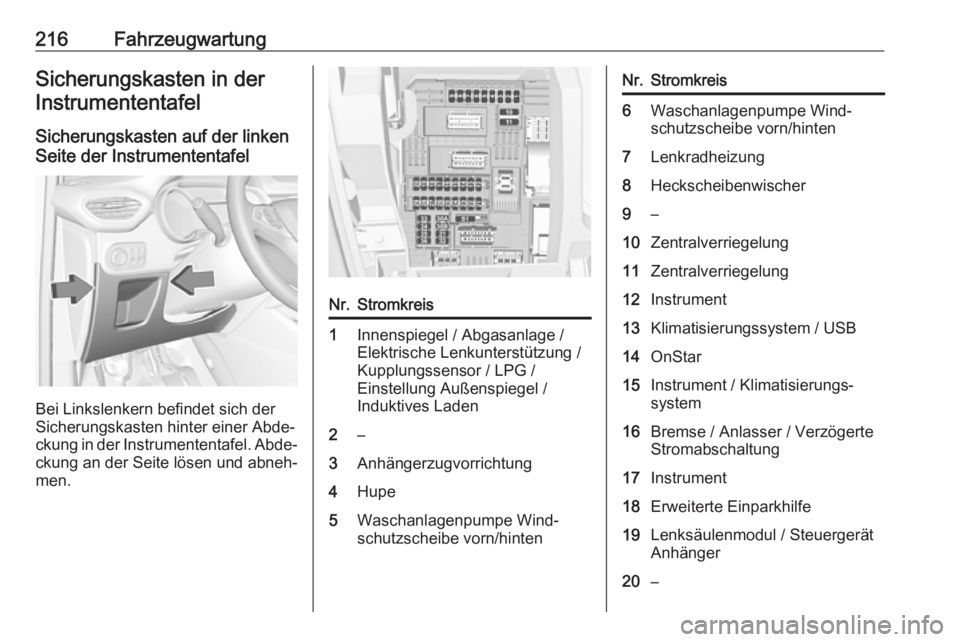

216FahrzeugwartungSicherungskasten in der
Instrumententafel
Sicherungskasten auf der linken
Seite der Instrumententafel
Bei Linkslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung in der Instrumententafel. Abde‐
ckung an der Seite lösen und abneh‐
men.
Nr.Stromkreis1Innenspiegel / Abgasanlage /
Elektrische Lenkunterstützung /
Kupplungssensor / LPG /
Einstellung Außenspiegel /
Induktives Laden2–3Anhängerzugvorrichtung4Hupe5Waschanlagenpumpe Wind‐
schutzscheibe vorn/hintenNr.Stromkreis6Waschanlagenpumpe Wind‐
schutzscheibe vorn/hinten7Lenkradheizung8Heckscheibenwischer9–10Zentralverriegelung11Zentralverriegelung12Instrument13Klimatisierungssystem / USB14OnStar15Instrument / Klimatisierungs‐
system16Bremse / Anlasser / Verzögerte
Stromabschaltung17Instrument18Erweiterte Einparkhilfe19Lenksäulenmodul / Steuergerät
Anhänger20–

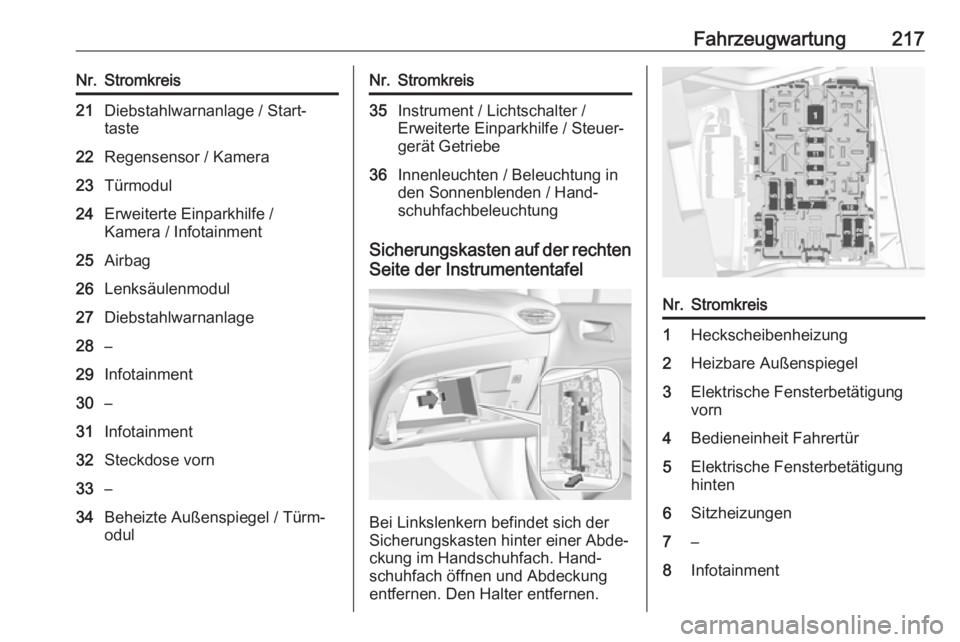

Fahrzeugwartung217Nr.Stromkreis21Diebstahlwarnanlage / Start‐
taste22Regensensor / Kamera23Türmodul24Erweiterte Einparkhilfe /
Kamera / Infotainment25Airbag26Lenksäulenmodul27Diebstahlwarnanlage28–29Infotainment30–31Infotainment32Steckdose vorn33–34Beheizte Außenspiegel / Türm‐
odulNr.Stromkreis35Instrument / Lichtschalter /
Erweiterte Einparkhilfe / Steuer‐
gerät Getriebe36Innenleuchten / Beleuchtung in
den Sonnenblenden / Hand‐
schuhfachbeleuchtung
Sicherungskasten auf der rechten
Seite der Instrumententafel
Bei Linkslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung im Handschuhfach. Hand‐
schuhfach öffnen und Abdeckung
entfernen. Den Halter entfernen.
Nr.Stromkreis1Heckscheibenheizung2Heizbare Außenspiegel3Elektrische Fensterbetätigung
vorn4Bedieneinheit Fahrertür5Elektrische Fensterbetätigung
hinten6Sitzheizungen7–8Infotainment

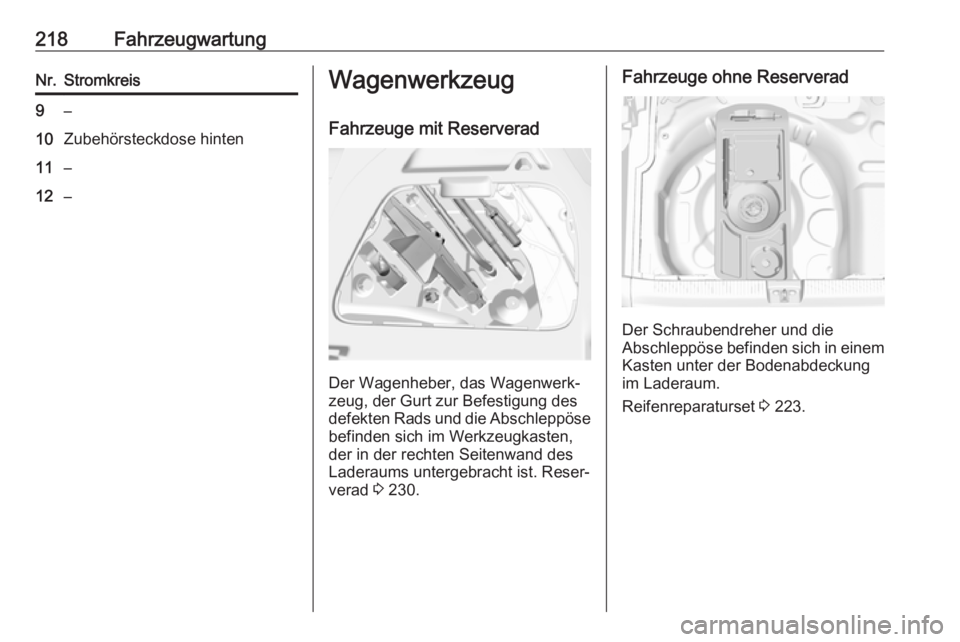

218FahrzeugwartungNr.Stromkreis9–10Zubehörsteckdose hinten11–12–Wagenwerkzeug
Fahrzeuge mit Reserverad
Der Wagenheber, das Wagenwerk‐
zeug, der Gurt zur Befestigung des defekten Rads und die Abschleppöse
befinden sich im Werkzeugkasten,
der in der rechten Seitenwand des
Laderaums untergebracht ist. Reser‐
verad 3 230.
Fahrzeuge ohne Reserverad
Der Schraubendreher und die
Abschleppöse befinden sich in einem Kasten unter der Bodenabdeckung
im Laderaum.
Reifenreparaturset 3 223.
