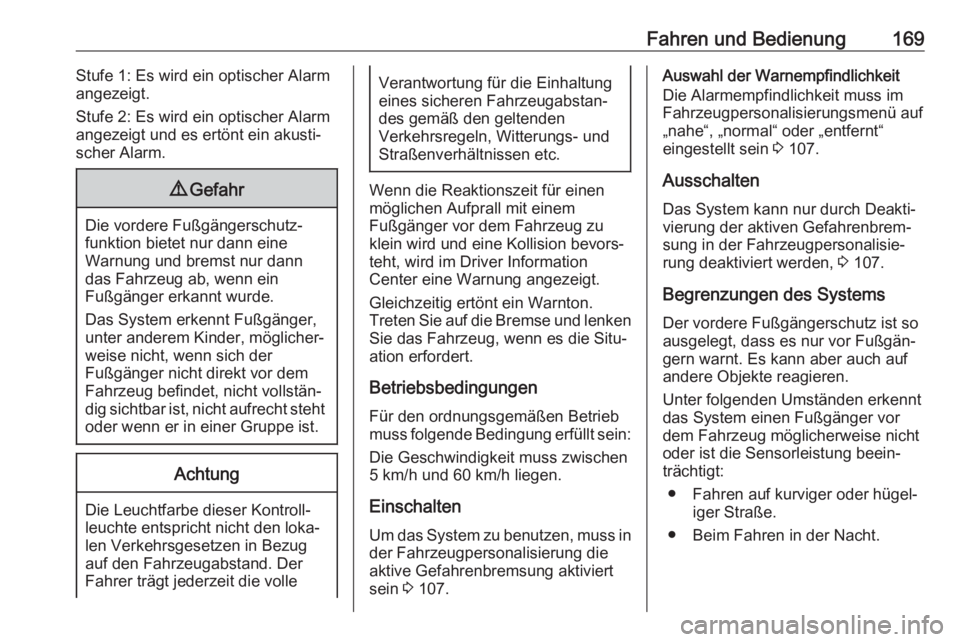

Fahren und Bedienung169Stufe 1: Es wird ein optischer Alarm
angezeigt.
Stufe 2: Es wird ein optischer Alarm
angezeigt und es ertönt ein akusti‐
scher Alarm.9 Gefahr
Die vordere Fußgängerschutz‐
funktion bietet nur dann eine
Warnung und bremst nur dann
das Fahrzeug ab, wenn ein
Fußgänger erkannt wurde.
Das System erkennt Fußgänger, unter anderem Kinder, möglicher‐weise nicht, wenn sich der
Fußgänger nicht direkt vor dem
Fahrzeug befindet, nicht vollstän‐
dig sichtbar ist, nicht aufrecht steht oder wenn er in einer Gruppe ist.
Achtung
Die Leuchtfarbe dieser Kontroll‐
leuchte entspricht nicht den loka‐
len Verkehrsgesetzen in Bezug
auf den Fahrzeugabstand. Der
Fahrer trägt jederzeit die volle
Verantwortung für die Einhaltung
eines sicheren Fahrzeugabstan‐
des gemäß den geltenden
Verkehrsregeln, Witterungs- und
Straßenverhältnissen etc.
Wenn die Reaktionszeit für einen
möglichen Aufprall mit einem
Fußgänger vor dem Fahrzeug zu
klein wird und eine Kollision bevors‐ teht, wird im Driver Information
Center eine Warnung angezeigt.
Gleichzeitig ertönt ein Warnton.
Treten Sie auf die Bremse und lenken Sie das Fahrzeug, wenn es die Situ‐
ation erfordert.
Betriebsbedingungen
Für den ordnungsgemäßen Betrieb
muss folgende Bedingung erfüllt sein:
Die Geschwindigkeit muss zwischen
5 km/h und 60 km/h liegen.
EinschaltenUm das System zu benutzen, muss in
der Fahrzeugpersonalisierung die
aktive Gefahrenbremsung aktiviert
sein 3 107.
Auswahl der Warnempfindlichkeit
Die Alarmempfindlichkeit muss im Fahrzeugpersonalisierungsmenü auf
„nahe“, „normal“ oder „entfernt“
eingestellt sein 3 107.
Ausschalten Das System kann nur durch Deakti‐
vierung der aktiven Gefahrenbrem‐
sung in der Fahrzeugpersonalisie‐
rung deaktiviert werden, 3 107.
Begrenzungen des Systems Der vordere Fußgängerschutz ist so
ausgelegt, dass es nur vor Fußgän‐ gern warnt. Es kann aber auch aufandere Objekte reagieren.
Unter folgenden Umständen erkennt
das System einen Fußgänger vor
dem Fahrzeug möglicherweise nicht
oder ist die Sensorleistung beein‐
trächtigt:
● Fahren auf kurviger oder hügel‐ iger Straße.
● Beim Fahren in der Nacht.

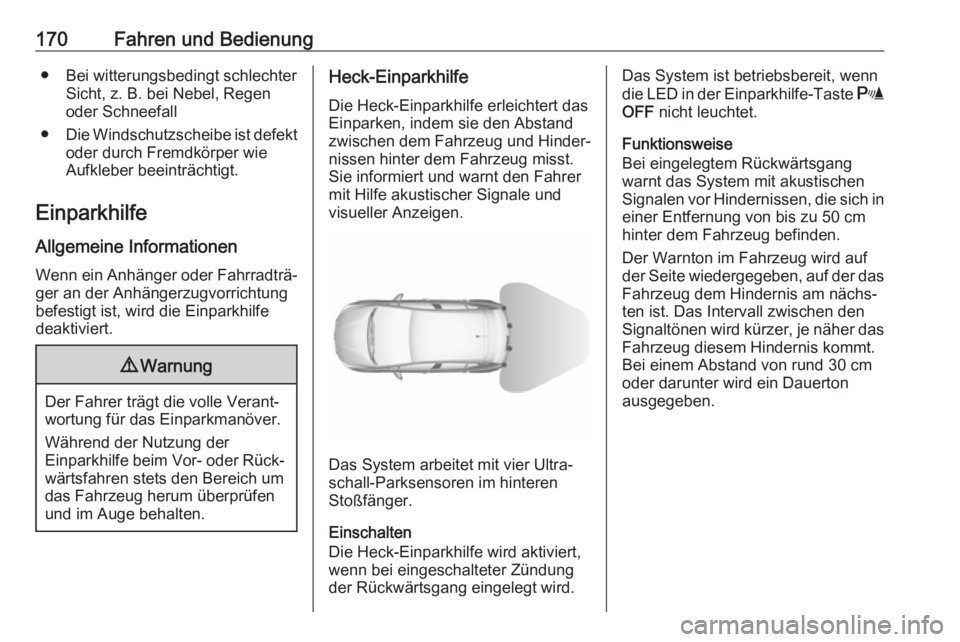

170Fahren und Bedienung● Bei witterungsbedingt schlechterSicht, z. B. bei Nebel, Regen
oder Schneefall
● Die Windschutzscheibe ist defekt
oder durch Fremdkörper wie Aufkleber beeinträchtigt.
Einparkhilfe
Allgemeine Informationen
Wenn ein Anhänger oder Fahrradträ‐
ger an der Anhängerzugvorrichtung
befestigt ist, wird die Einparkhilfe
deaktiviert.9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der
Einparkhilfe beim Vor- oder Rück‐ wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Heck-Einparkhilfe
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale und
visueller Anzeigen.
Das System arbeitet mit vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Einschalten
Die Heck-Einparkhilfe wird aktiviert,
wenn bei eingeschalteter Zündung
der Rückwärtsgang eingelegt wird.
Das System ist betriebsbereit, wenn
die LED in der Einparkhilfe-Taste r
OFF nicht leuchtet.
Funktionsweise
Bei eingelegtem Rückwärtsgang
warnt das System mit akustischen Signalen vor Hindernissen, die sich in einer Entfernung von bis zu 50 cm
hinter dem Fahrzeug befinden.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.

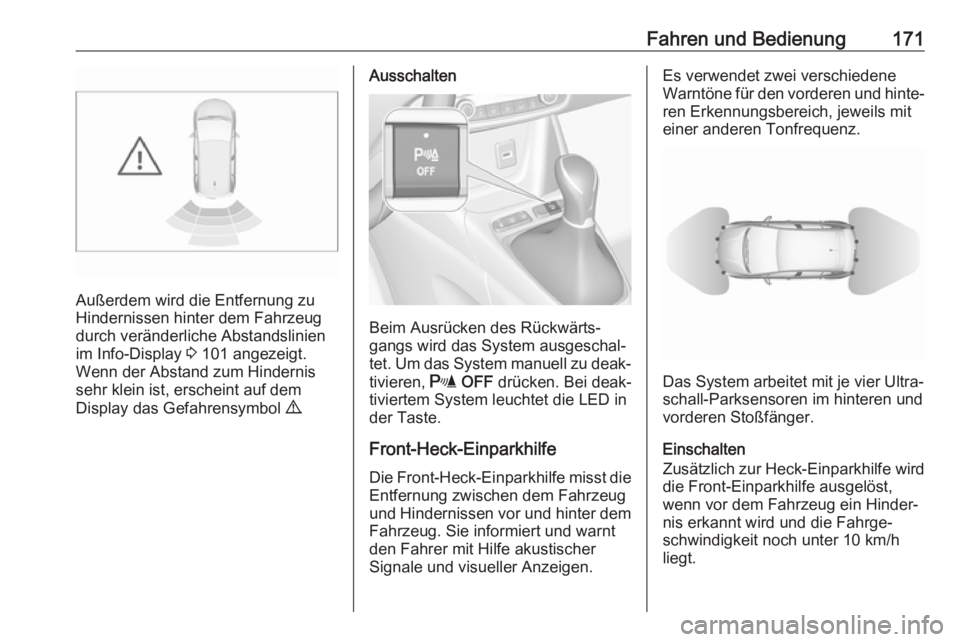

Fahren und Bedienung171
Außerdem wird die Entfernung zu
Hindernissen hinter dem Fahrzeug
durch veränderliche Abstandslinien
im Info-Display 3 101 angezeigt.
Wenn der Abstand zum Hindernis sehr klein ist, erscheint auf dem
Display das Gefahrensymbol 9.
Ausschalten
Beim Ausrücken des Rückwärts‐
gangs wird das System ausgeschal‐
tet. Um das System manuell zu deak‐
tivieren, r OFF drücken. Bei deak‐
tiviertem System leuchtet die LED in
der Taste.
Front-Heck-Einparkhilfe
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem Fahrzeug. Sie informiert und warnt
den Fahrer mit Hilfe akustischer
Signale und visueller Anzeigen.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hinte‐
ren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz.
Das System arbeitet mit je vier Ultra‐
schall-Parksensoren im hinteren und
vorderen Stoßfänger.
Einschalten
Zusätzlich zur Heck-Einparkhilfe wird
die Front-Einparkhilfe ausgelöst,
wenn vor dem Fahrzeug ein Hinder‐
nis erkannt wird und die Fahrge‐
schwindigkeit noch unter 10 km/h
liegt.

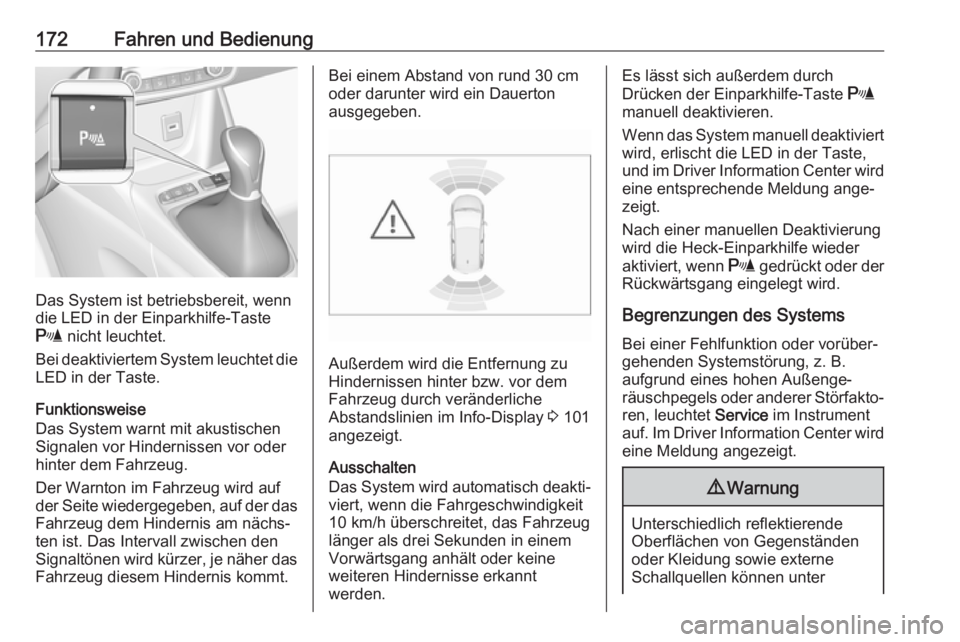

172Fahren und Bedienung
Das System ist betriebsbereit, wenn
die LED in der Einparkhilfe-Taste
r nicht leuchtet.
Bei deaktiviertem System leuchtet die
LED in der Taste.
Funktionsweise
Das System warnt mit akustischen
Signalen vor Hindernissen vor oder
hinter dem Fahrzeug.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.
Außerdem wird die Entfernung zu
Hindernissen hinter bzw. vor dem
Fahrzeug durch veränderliche
Abstandslinien im Info-Display 3 101
angezeigt.
Ausschalten
Das System wird automatisch deakti‐
viert, wenn die Fahrgeschwindigkeit
10 km/h überschreitet, das Fahrzeug
länger als drei Sekunden in einem
Vorwärtsgang anhält oder keine
weiteren Hindernisse erkannt
werden.
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
Wenn das System manuell deaktiviert wird, erlischt die LED in der Taste,
und im Driver Information Center wird eine entsprechende Meldung ange‐
zeigt.
Nach einer manuellen Deaktivierung
wird die Heck-Einparkhilfe wieder
aktiviert, wenn r gedrückt oder der
Rückwärtsgang eingelegt wird.
Begrenzungen des Systems Bei einer Fehlfunktion oder vorüber‐gehenden Systemstörung, z. B.
aufgrund eines hohen Außenge‐
räuschpegels oder anderer Störfakto‐
ren, leuchtet Service im Instrument
auf. Im Driver Information Center wird eine Meldung angezeigt.9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter

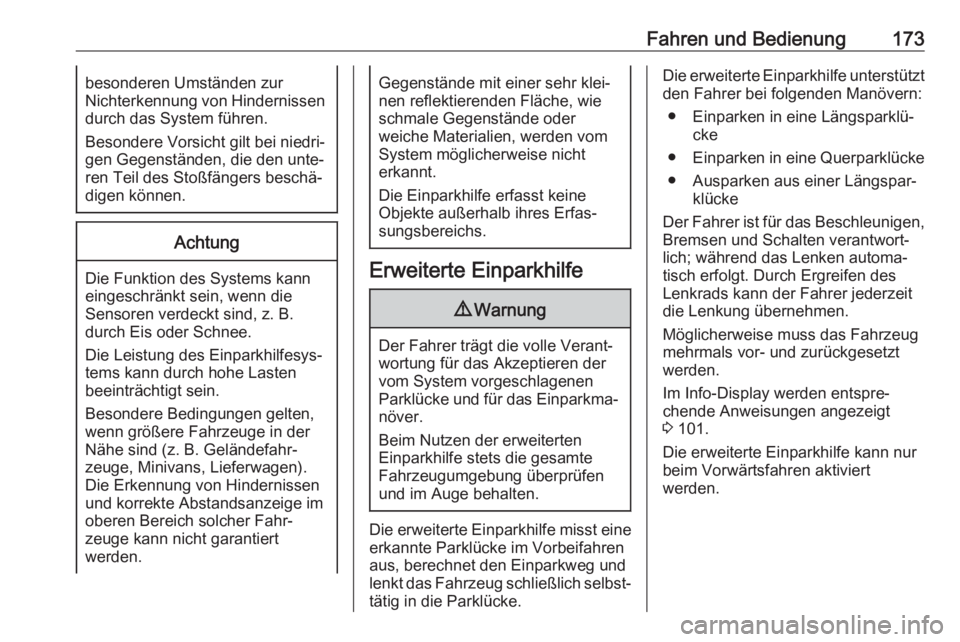

Fahren und Bedienung173besonderen Umständen zur
Nichterkennung von Hindernissen durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Erweiterte Einparkhilfe
9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.
Die erweiterte Einparkhilfe misst eine erkannte Parklücke im Vorbeifahren
aus, berechnet den Einparkweg und
lenkt das Fahrzeug schließlich selbst‐ tätig in die Parklücke.
Die erweiterte Einparkhilfe unterstützt
den Fahrer bei folgenden Manövern:
● Einparken in eine Längsparklü‐ cke
● Einparken in eine Querparklücke
● Ausparken aus einer Längspar‐ klücke
Der Fahrer ist für das Beschleunigen,
Bremsen und Schalten verantwort‐
lich; während das Lenken automa‐
tisch erfolgt. Durch Ergreifen des
Lenkrads kann der Fahrer jederzeit
die Lenkung übernehmen.
Möglicherweise muss das Fahrzeug
mehrmals vor- und zurückgesetzt
werden.
Im Info-Display werden entspre‐
chende Anweisungen angezeigt
3 101.
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert
werden.

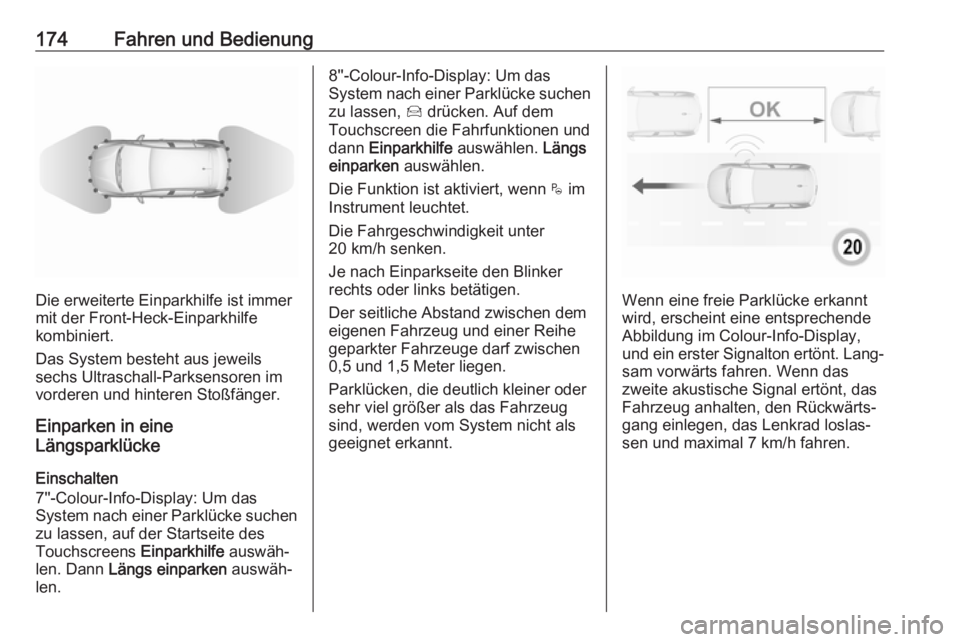

174Fahren und Bedienung
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe
kombiniert.
Das System besteht aus jeweils
sechs Ultraschall-Parksensoren im
vorderen und hinteren Stoßfänger.
Einparken in eine
Längsparklücke
Einschalten
7''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, auf der Startseite des
Touchscreens Einparkhilfe auswäh‐
len. Dann Längs einparken auswäh‐
len.
8''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, Í drücken. Auf dem
Touchscreen die Fahrfunktionen und
dann Einparkhilfe auswählen. Längs
einparken auswählen.
Die Funktion ist aktiviert, wenn $ im
Instrument leuchtet.
Die Fahrgeschwindigkeit unter
20 km/h senken.
Je nach Einparkseite den Blinker
rechts oder links betätigen.
Der seitliche Abstand zwischen dem
eigenen Fahrzeug und einer Reihe
geparkter Fahrzeuge darf zwischen
0,5 und 1,5 Meter liegen.
Parklücken, die deutlich kleiner oder
sehr viel größer als das Fahrzeug
sind, werden vom System nicht als
geeignet erkannt.
Wenn eine freie Parklücke erkannt wird, erscheint eine entsprechende
Abbildung im Colour-Info-Display,
und ein erster Signalton ertönt. Lang‐ sam vorwärts fahren. Wenn das
zweite akustische Signal ertönt, das
Fahrzeug anhalten, den Rückwärts‐
gang einlegen, das Lenkrad loslas‐
sen und maximal 7 km/h fahren.

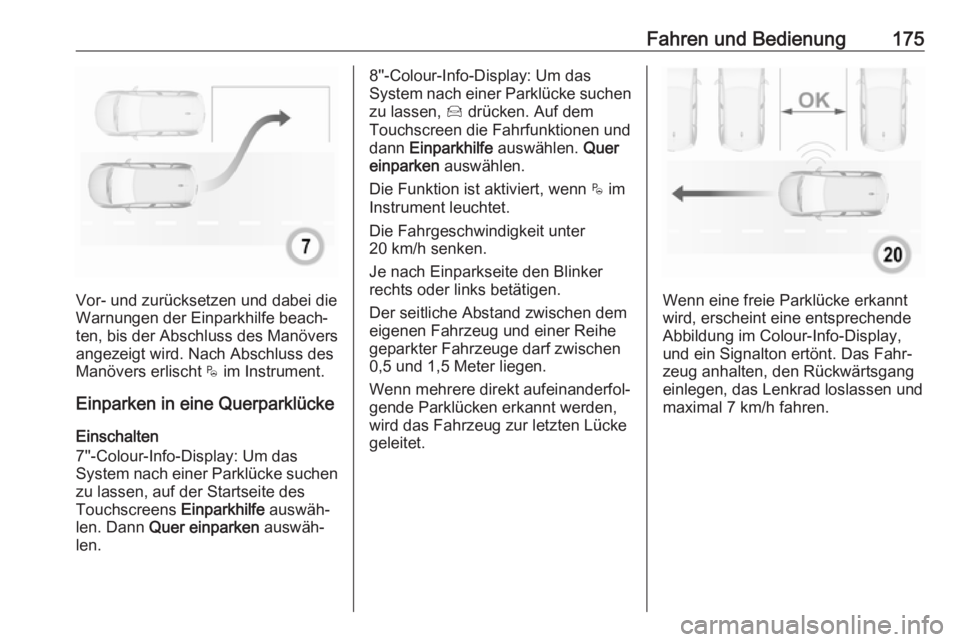

Fahren und Bedienung175
Vor- und zurücksetzen und dabei die
Warnungen der Einparkhilfe beach‐ ten, bis der Abschluss des Manövers
angezeigt wird. Nach Abschluss des
Manövers erlischt $ im Instrument.
Einparken in eine Querparklücke
Einschalten
7''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, auf der Startseite des
Touchscreens Einparkhilfe auswäh‐
len. Dann Quer einparken auswäh‐
len.
8''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, Í drücken. Auf dem
Touchscreen die Fahrfunktionen und
dann Einparkhilfe auswählen. Quer
einparken auswählen.
Die Funktion ist aktiviert, wenn $ im
Instrument leuchtet.
Die Fahrgeschwindigkeit unter
20 km/h senken.
Je nach Einparkseite den Blinker
rechts oder links betätigen.
Der seitliche Abstand zwischen dem
eigenen Fahrzeug und einer Reihe
geparkter Fahrzeuge darf zwischen
0,5 und 1,5 Meter liegen.
Wenn mehrere direkt aufeinanderfol‐
gende Parklücken erkannt werden,
wird das Fahrzeug zur letzten Lücke
geleitet.
Wenn eine freie Parklücke erkannt
wird, erscheint eine entsprechende
Abbildung im Colour-Info-Display,
und ein Signalton ertönt. Das Fahr‐
zeug anhalten, den Rückwärtsgang
einlegen, das Lenkrad loslassen und
maximal 7 km/h fahren.

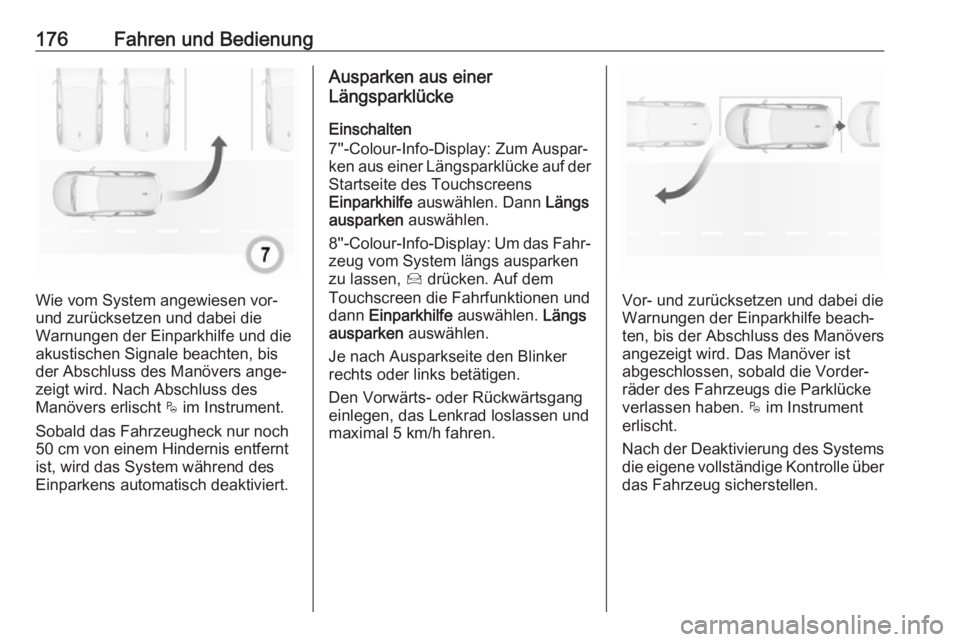

176Fahren und Bedienung
Wie vom System angewiesen vor-
und zurücksetzen und dabei die
Warnungen der Einparkhilfe und die
akustischen Signale beachten, bis
der Abschluss des Manövers ange‐
zeigt wird. Nach Abschluss des
Manövers erlischt $ im Instrument.
Sobald das Fahrzeugheck nur noch 50 cm von einem Hindernis entfernt
ist, wird das System während des
Einparkens automatisch deaktiviert.
Ausparken aus einer
Längsparklücke
Einschalten
7''-Colour-Info-Display: Zum Auspar‐
ken aus einer Längsparklücke auf der Startseite des Touchscreens
Einparkhilfe auswählen. Dann Längs
ausparken auswählen.
8''-Colour-Info-Display: Um das Fahr‐
zeug vom System längs ausparken
zu lassen, Í drücken. Auf dem
Touchscreen die Fahrfunktionen und
dann Einparkhilfe auswählen. Längs
ausparken auswählen.
Je nach Ausparkseite den Blinker
rechts oder links betätigen.
Den Vorwärts- oder Rückwärtsgang
einlegen, das Lenkrad loslassen und
maximal 5 km/h fahren.
Vor- und zurücksetzen und dabei die
Warnungen der Einparkhilfe beach‐ ten, bis der Abschluss des Manövers
angezeigt wird. Das Manöver ist
abgeschlossen, sobald die Vorder‐
räder des Fahrzeugs die Parklücke
verlassen haben. $ im Instrument
erlischt.
Nach der Deaktivierung des Systems die eigene vollständige Kontrolle über
das Fahrzeug sicherstellen.

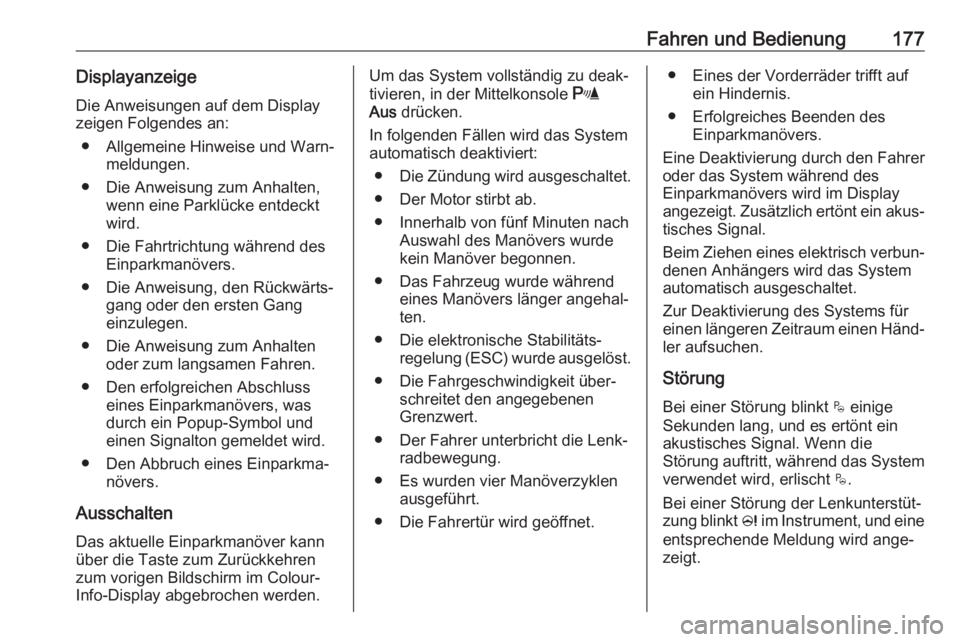

Fahren und Bedienung177DisplayanzeigeDie Anweisungen auf dem Display
zeigen Folgendes an:
● Allgemeine Hinweise und Warn‐ meldungen.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Anweisung, den Rückwärts‐ gang oder den ersten Gang
einzulegen.
● Die Anweisung zum Anhalten oder zum langsamen Fahren.
● Den erfolgreichen Abschluss eines Einparkmanövers, was
durch ein Popup-Symbol und
einen Signalton gemeldet wird.
● Den Abbruch eines Einparkma‐ növers.
Ausschalten Das aktuelle Einparkmanöver kann
über die Taste zum Zurückkehren zum vorigen Bildschirm im Colour-Info-Display abgebrochen werden.Um das System vollständig zu deak‐
tivieren, in der Mittelkonsole r
Aus drücken.
In folgenden Fällen wird das System
automatisch deaktiviert:
● Die Zündung wird ausgeschaltet.
● Der Motor stirbt ab.
● Innerhalb von fünf Minuten nach Auswahl des Manövers wurde
kein Manöver begonnen.
● Das Fahrzeug wurde während eines Manövers länger angehal‐
ten.
● Die elektronische Stabilitäts‐ regelung (ESC) wurde ausgelöst.
● Die Fahrgeschwindigkeit über‐ schreitet den angegebenen
Grenzwert.
● Der Fahrer unterbricht die Lenk‐ radbewegung.
● Es wurden vier Manöverzyklen ausgeführt.
● Die Fahrertür wird geöffnet.● Eines der Vorderräder trifft auf ein Hindernis.
● Erfolgreiches Beenden des Einparkmanövers.
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Display
angezeigt. Zusätzlich ertönt ein akus‐ tisches Signal.
Beim Ziehen eines elektrisch verbun‐
denen Anhängers wird das System
automatisch ausgeschaltet.
Zur Deaktivierung des Systems für
einen längeren Zeitraum einen Händ‐
ler aufsuchen.
Störung Bei einer Störung blinkt $ einige
Sekunden lang, und es ertönt ein
akustisches Signal. Wenn die
Störung auftritt, während das System verwendet wird, erlischt $.
Bei einer Störung der Lenkunterstüt‐
zung blinkt c im Instrument, und eine
entsprechende Meldung wird ange‐
zeigt.

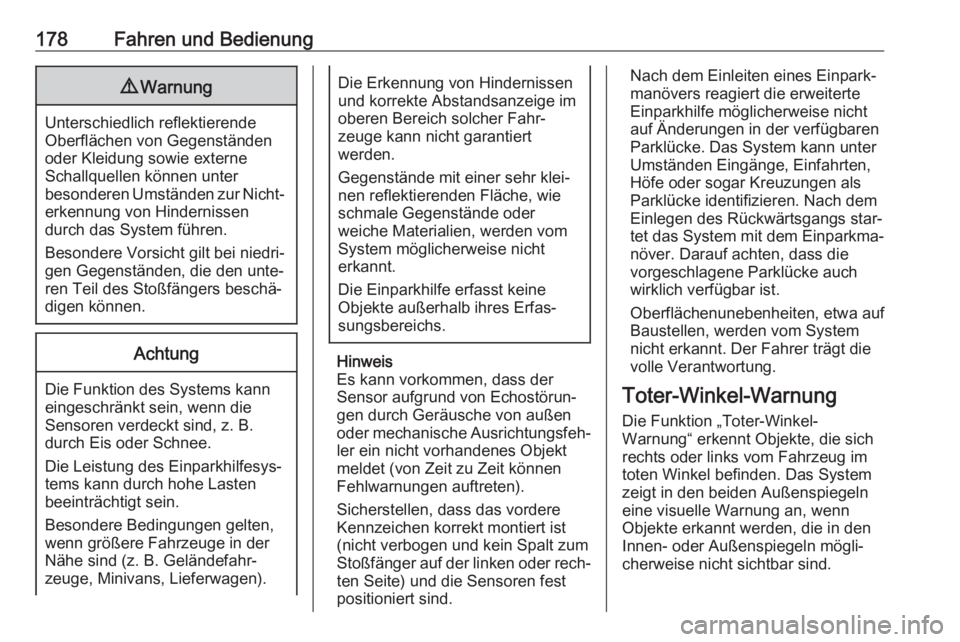

178Fahren und Bedienung9Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Es kann vorkommen, dass der
Sensor aufgrund von Echostörun‐
gen durch Geräusche von außen
oder mechanische Ausrichtungsfeh‐
ler ein nicht vorhandenes Objekt
meldet (von Zeit zu Zeit können
Fehlwarnungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐ ten Seite) und die Sensoren fest
positioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten,
Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die
vorgeschlagene Parklücke auch
wirklich verfügbar ist.
Oberflächenunebenheiten, etwa auf Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Toter-Winkel-Warnung
Die Funktion „Toter-Winkel-
Warnung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im
toten Winkel befinden. Das System
zeigt in den beiden Außenspiegeln
eine visuelle Warnung an, wenn
Objekte erkannt werden, die in den
Innen- oder Außenspiegeln mögli‐
cherweise nicht sichtbar sind.
