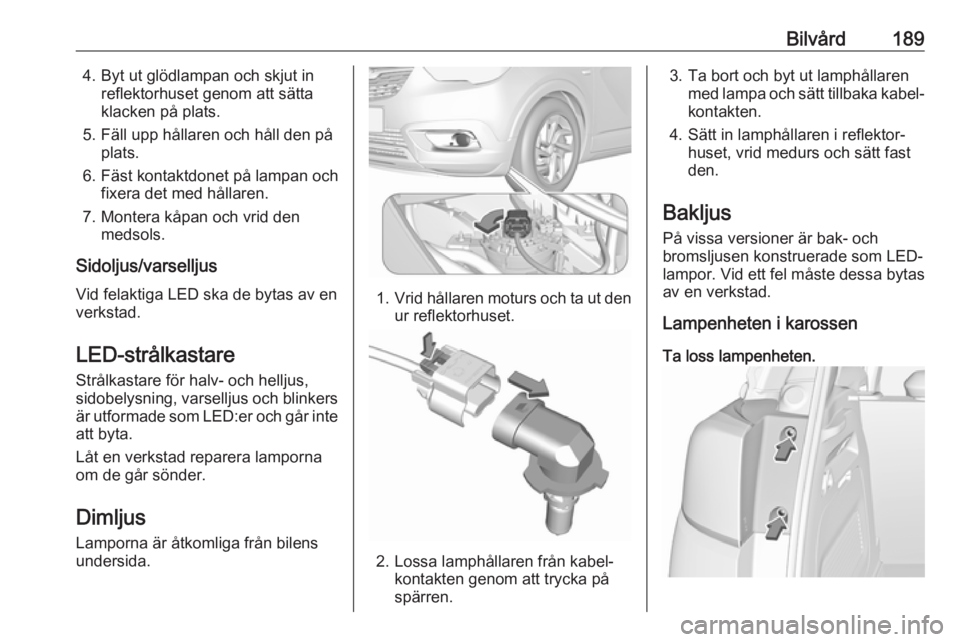

Bilvård1894. Byt ut glödlampan och skjut inreflektorhuset genom att sätta
klacken på plats.
5. Fäll upp hållaren och håll den på plats.
6. Fäst kontaktdonet på lampan och fixera det med hållaren.
7. Montera kåpan och vrid den medsols.
Sidoljus/varselljus
Vid felaktiga LED ska de bytas av en
verkstad.
LED-strålkastare Strålkastare för halv- och helljus,
sidobelysning, varselljus och blinkers
är utformade som LED:er och går inte
att byta.
Låt en verkstad reparera lamporna
om de går sönder.
Dimljus
Lamporna är åtkomliga från bilens
undersida.
1. Vrid hållaren moturs och ta ut den
ur reflektorhuset.
2. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektor‐ huset, vrid medurs och sätt fast
den.
Bakljus
På vissa versioner är bak- och
bromsljusen konstruerade som LED-
lampor. Vid ett fel måste dessa bytas av en verkstad.
Lampenheten i karossen
Ta loss lampenheten.

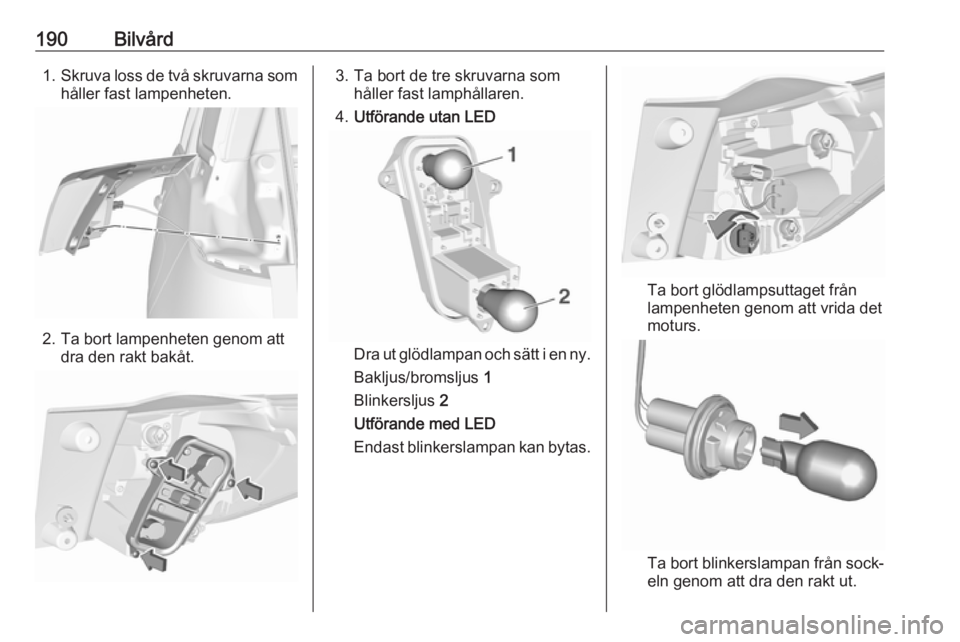

190Bilvård1.Skruva loss de två skruvarna som
håller fast lampenheten.
2. Ta bort lampenheten genom att dra den rakt bakåt.
3. Ta bort de tre skruvarna som håller fast lamphållaren.
4. Utförande utan LED
Dra ut glödlampan och sätt i en ny.
Bakljus/bromsljus 1
Blinkersljus 2
Utförande med LED
Endast blinkerslampan kan bytas.
Ta bort glödlampsuttaget från
lampenheten genom att vrida det
moturs.
Ta bort blinkerslampan från sock‐
eln genom att dra den rakt ut.

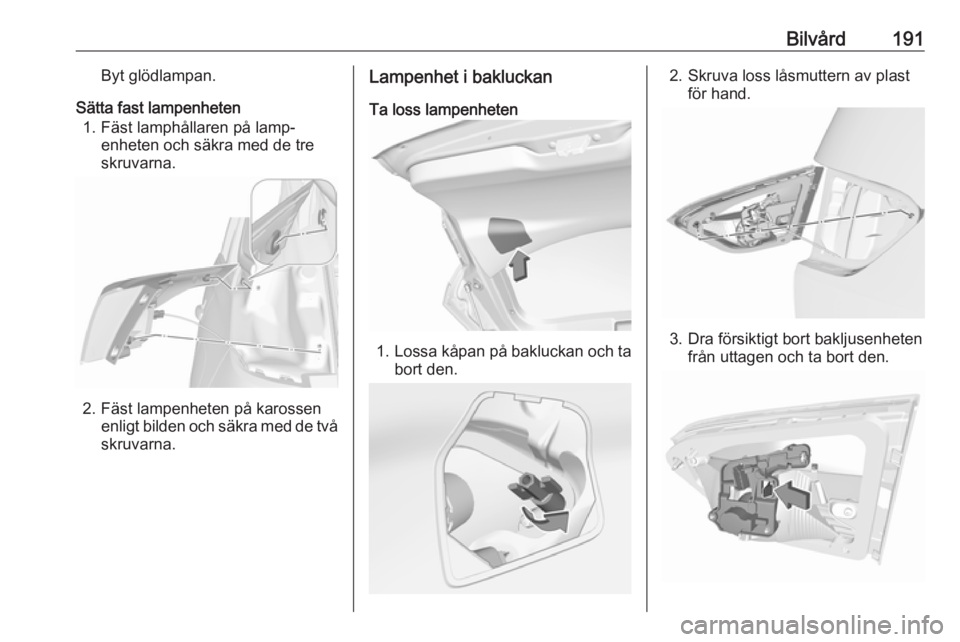

Bilvård191Byt glödlampan.
Sätta fast lampenheten 1. Fäst lamphållaren på lamp‐ enheten och säkra med de tre
skruvarna.
2. Fäst lampenheten på karossen enligt bilden och säkra med de två
skruvarna.
Lampenhet i bakluckan
Ta loss lampenheten
1. Lossa kåpan på bakluckan och ta
bort den.
2. Skruva loss låsmuttern av plast för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.

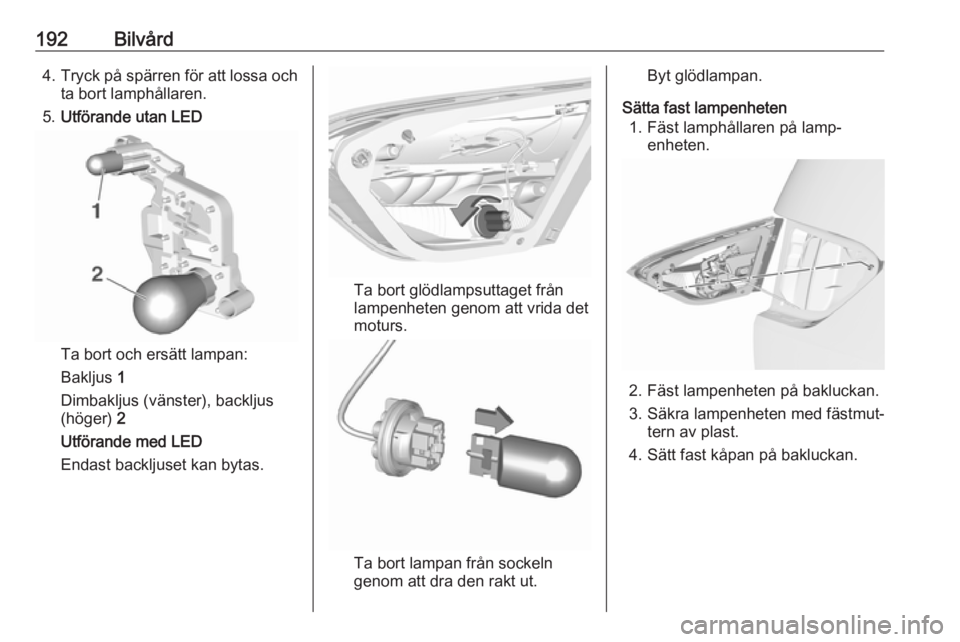

192Bilvård4.Tryck på spärren för att lossa och
ta bort lamphållaren.
5. Utförande utan LED
Ta bort och ersätt lampan:
Bakljus 1
Dimbakljus (vänster), backljus
(höger) 2
Utförande med LED
Endast backljuset kan bytas.
Ta bort glödlampsuttaget från
lampenheten genom att vrida det
moturs.
Ta bort lampan från sockeln
genom att dra den rakt ut.
Byt glödlampan.
Sätta fast lampenheten 1. Fäst lamphållaren på lamp‐ enheten.
2. Fäst lampenheten på bakluckan.
3. Säkra lampenheten med fästmut‐ tern av plast.
4. Sätt fast kåpan på bakluckan.

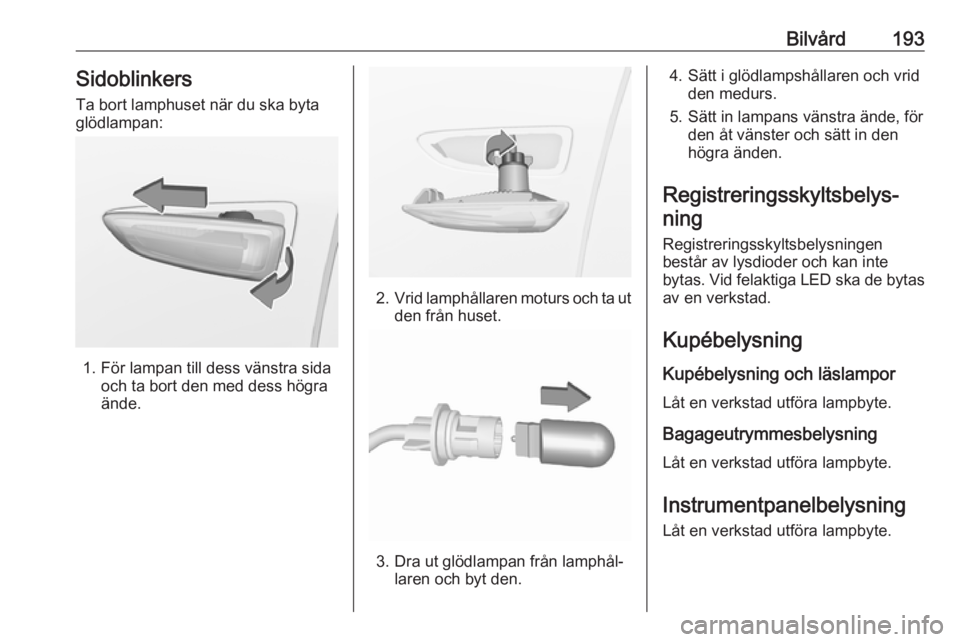

Bilvård193SidoblinkersTa bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
Registreringsskyltsbelysningen
består av lysdioder och kan inte
bytas. Vid felaktiga LED ska de bytas av en verkstad.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
Bagageutrymmesbelysning
Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.

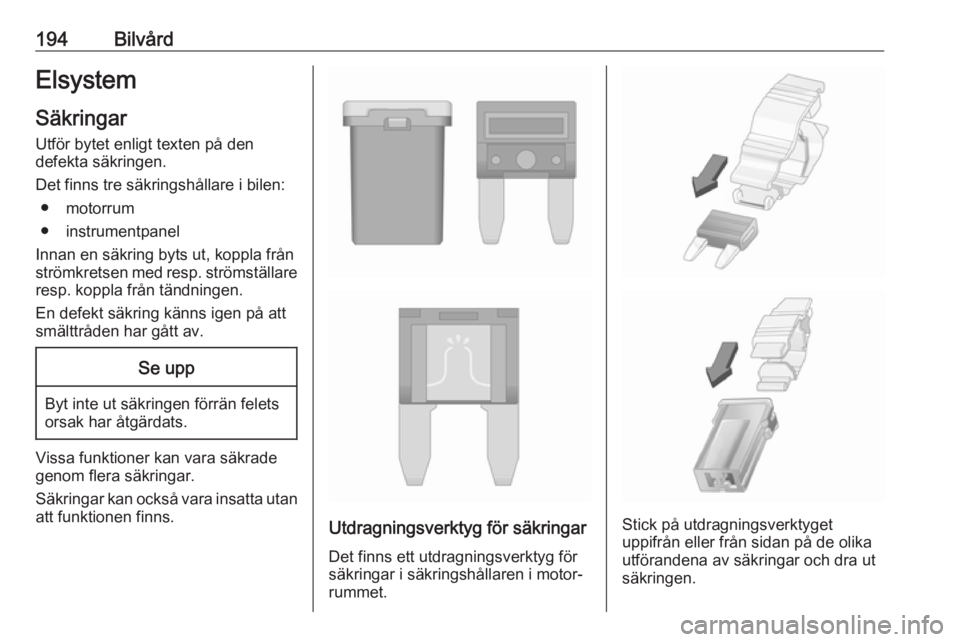

194BilvårdElsystem
Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● motorrum
● instrumentpanel
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av.Se upp
Byt inte ut säkringen förrän felets
orsak har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut säkringen.

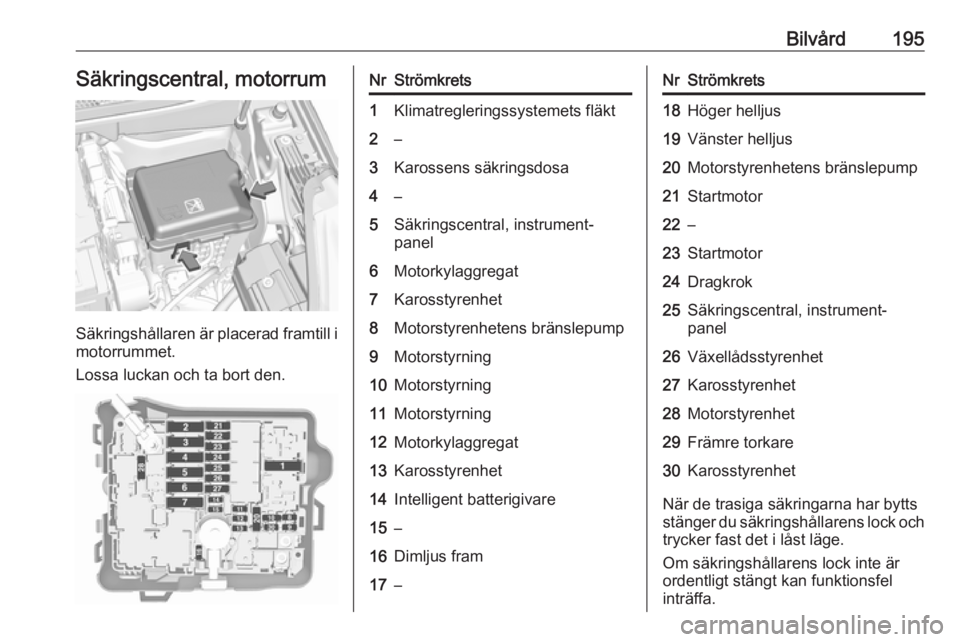

Bilvård195Säkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa luckan och ta bort den.
NrStrömkrets1Klimatregleringssystemets fläkt2–3Karossens säkringsdosa4–5Säkringscentral, instrument‐
panel6Motorkylaggregat7Karosstyrenhet8Motorstyrenhetens bränslepump9Motorstyrning10Motorstyrning11Motorstyrning12Motorkylaggregat13Karosstyrenhet14Intelligent batterigivare15–16Dimljus fram17–NrStrömkrets18Höger helljus19Vänster helljus20Motorstyrenhetens bränslepump21Startmotor22–23Startmotor24Dragkrok25Säkringscentral, instrument‐
panel26Växellådsstyrenhet27Karosstyrenhet28Motorstyrenhet29Främre torkare30Karosstyrenhet
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.

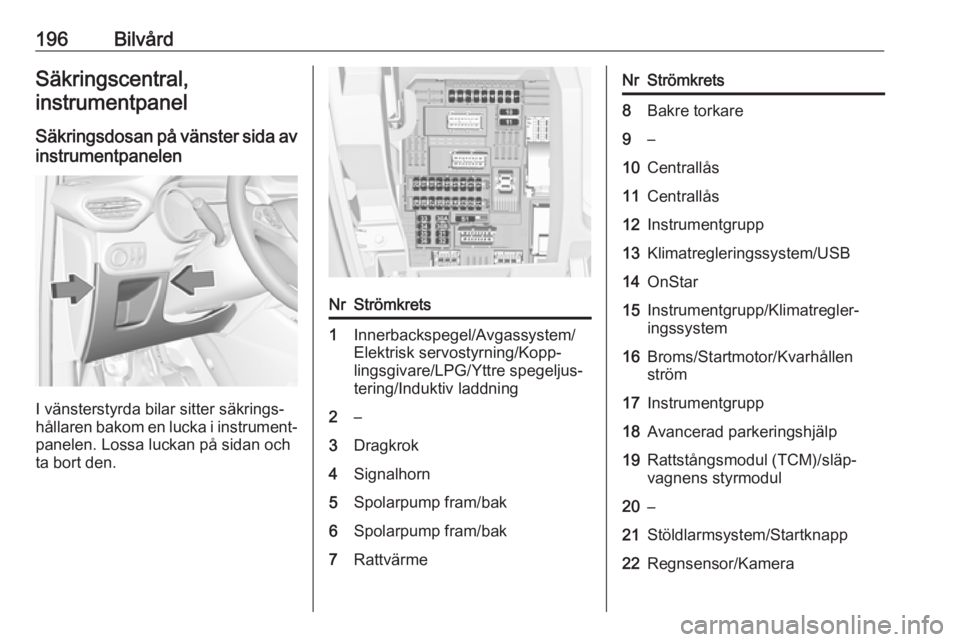

196BilvårdSäkringscentral,
instrumentpanel
Säkringsdosan på vänster sida av instrumentpanelen
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom en lucka i instrument‐
panelen. Lossa luckan på sidan och
ta bort den.
NrStrömkrets1Innerbackspegel/Avgassystem/
Elektrisk servostyrning/Kopp‐
lingsgivare/LPG/Yttre spegeljus‐
tering/Induktiv laddning2–3Dragkrok4Signalhorn5Spolarpump fram/bak6Spolarpump fram/bak7RattvärmeNrStrömkrets8Bakre torkare9–10Centrallås11Centrallås12Instrumentgrupp13Klimatregleringssystem/USB14OnStar15Instrumentgrupp/Klimatregler‐
ingssystem16Broms/Startmotor/Kvarhållen
ström17Instrumentgrupp18Avancerad parkeringshjälp19Rattstångsmodul (TCM)/släp‐
vagnens styrmodul20–21Stöldlarmsystem/Startknapp22Regnsensor/Kamera

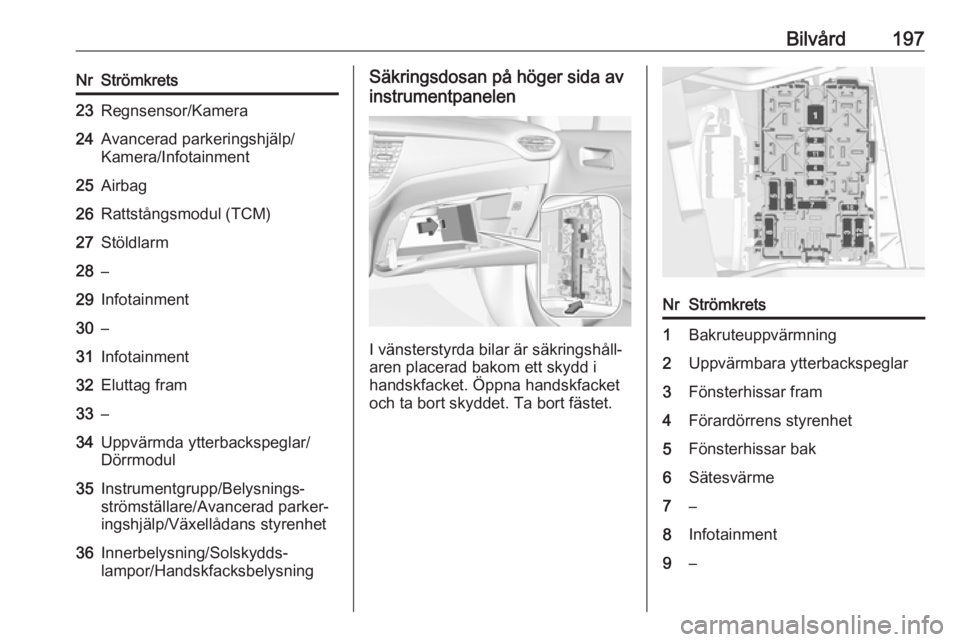

Bilvård197NrStrömkrets23Regnsensor/Kamera24Avancerad parkeringshjälp/
Kamera/Infotainment25Airbag26Rattstångsmodul (TCM)27Stöldlarm28–29Infotainment30–31Infotainment32Eluttag fram33–34Uppvärmda ytterbackspeglar/
Dörrmodul35Instrumentgrupp/Belysnings‐
strömställare/Avancerad parker‐
ingshjälp/Växellådans styrenhet36Innerbelysning/Solskydds‐
lampor/HandskfacksbelysningSäkringsdosan på höger sida av
instrumentpanelen
I vänsterstyrda bilar är säkringshåll‐
aren placerad bakom ett skydd i
handskfacket. Öppna handskfacket
och ta bort skyddet. Ta bort fästet.
NrStrömkrets1Bakruteuppvärmning2Uppvärmbara ytterbackspeglar3Fönsterhissar fram4Förardörrens styrenhet5Fönsterhissar bak6Sätesvärme7–8Infotainment9–

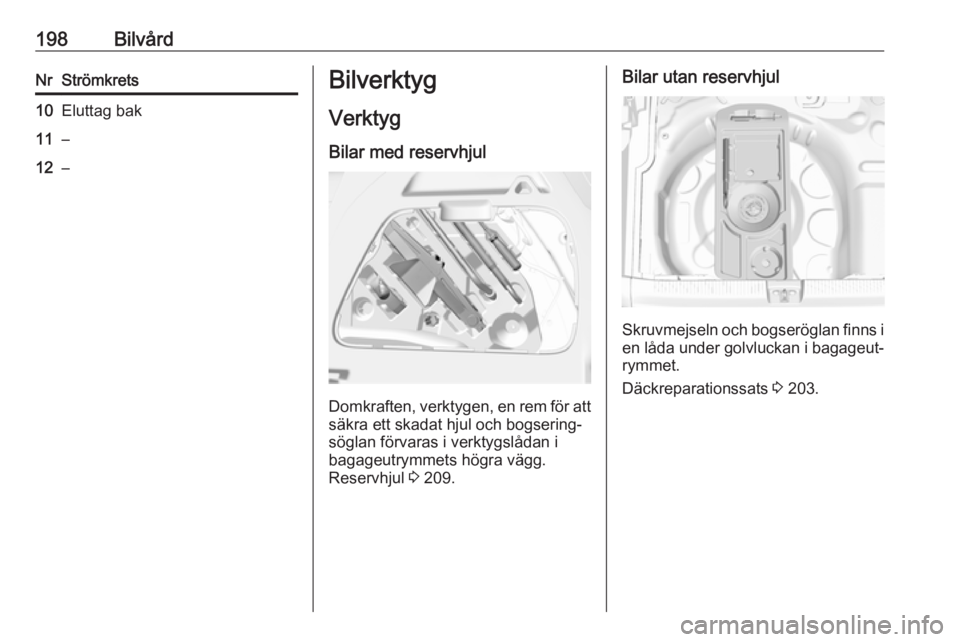

198BilvårdNrStrömkrets10Eluttag bak11–12–BilverktygVerktyg
Bilar med reservhjul
Domkraften, verktygen, en rem för att
säkra ett skadat hjul och bogsering‐
söglan förvaras i verktygslådan i
bagageutrymmets högra vägg.
Reservhjul 3 209.
Bilar utan reservhjul
Skruvmejseln och bogseröglan finns i
en låda under golvluckan i bagageut‐
rymmet.
Däckreparationssats 3 203.
