OPEL CROSSLAND X 2018 Uporabniški priročnik

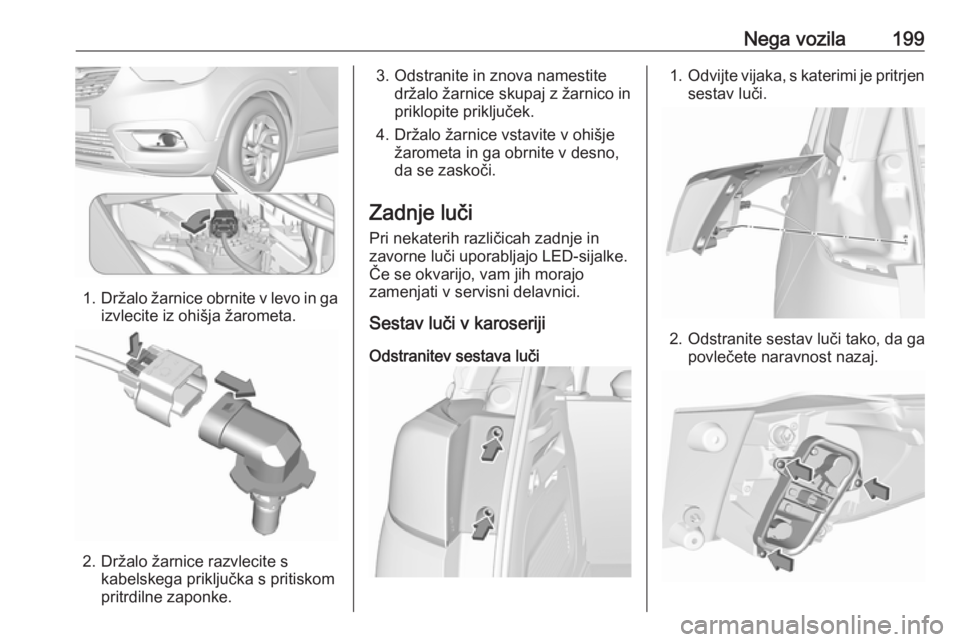

Nega vozila199
1.Držalo žarnice obrnite v levo in ga
izvlecite iz ohišja žarometa.
2. Držalo žarnice razvlecite s kabelskega priključka s pritiskompritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v ohišje žarometa in ga obrnite v desno,
da se zaskoči.
Zadnje luči
Pri nekaterih različicah zadnje in zavorne luči uporabljajo LED-sijalke.
Če se okvarijo, vam jih morajo
zamenjati v servisni delavnici.
Sestav luči v karoseriji
Odstranitev sestava luči1. Odvijte vijaka, s katerimi je pritrjen
sestav luči.
2. Odstranite sestav luči tako, da ga povlečete naravnost nazaj.

200Nega vozila3. Odstranite tri vijake, s katerimi jepritrjen nosilec žarnice.
4. Različica brez LED-sijalk
Povlecite žarnico, da jo
odstranite, in namestite novo.
Zadnja luč/zavorna luč 1
Smernik 2
Različica z LED-sijalkami
Zamenjati je mogoče samo
žarnico smernika.
Odstranite okovje žarnice iz
sestava luči z vrtenjem v levo.
Žarnico smernika odstranite iz
okovja tako, da jo povlečete
naravnost navzven.
Zamenjajte žarnico.
Namestitev sestava luči 1. Nosilec žarnice pritrdite v sestav luči in ga privijte s tremi vijaki.
2. Sestav luči pritrdite na karoserijovozila, kot je prikazano na
ilustraciji in da privijte z vijakoma.

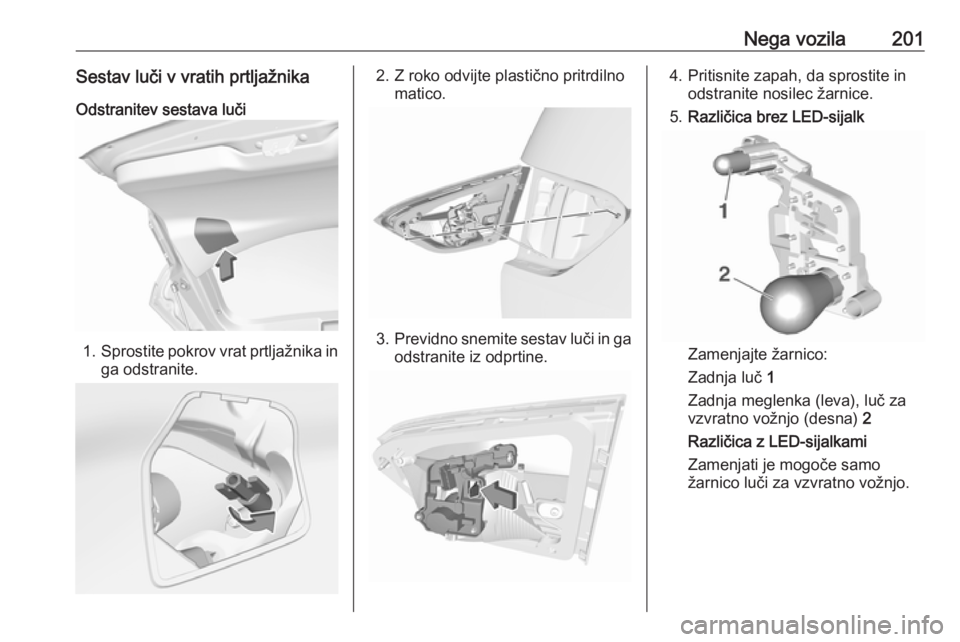

Nega vozila201Sestav luči v vratih prtljažnikaOdstranitev sestava luči
1. Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično pritrdilno matico.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Pritisnite zapah, da sprostite in odstranite nosilec žarnice.
5. Različica brez LED-sijalk
Zamenjajte žarnico:
Zadnja luč 1
Zadnja meglenka (leva), luč za
vzvratno vožnjo (desna) 2
Različica z LED-sijalkami
Zamenjati je mogoče samo
žarnico luči za vzvratno vožnjo.

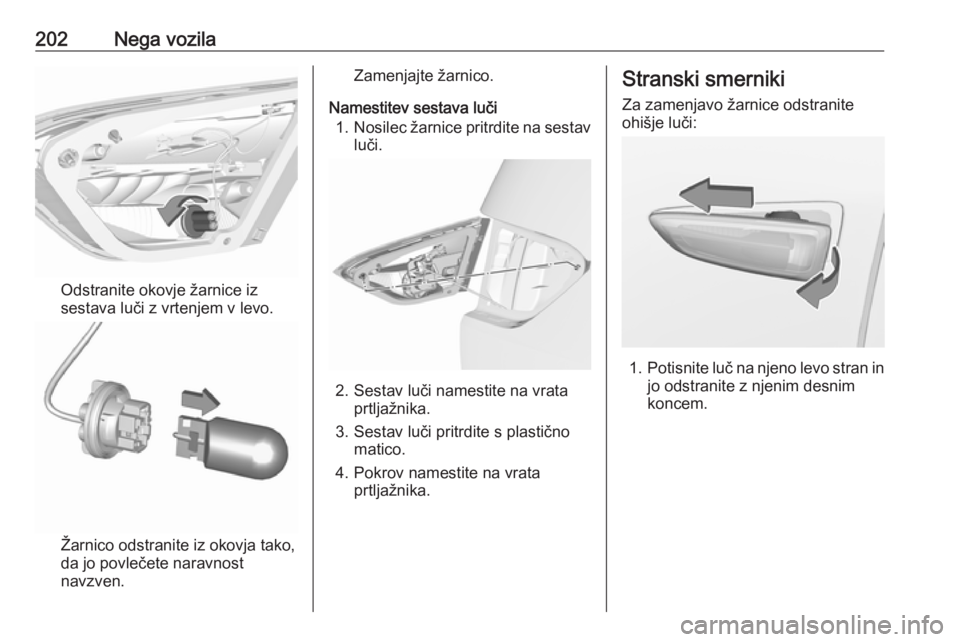

202Nega vozila
Odstranite okovje žarnice iz
sestava luči z vrtenjem v levo.
Žarnico odstranite iz okovja tako,
da jo povlečete naravnost
navzven.
Zamenjajte žarnico.
Namestitev sestava luči 1. Nosilec žarnice pritrdite na sestav
luči.
2. Sestav luči namestite na vrata prtljažnika.
3. Sestav luči pritrdite s plastično matico.
4. Pokrov namestite na vrata prtljažnika.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.

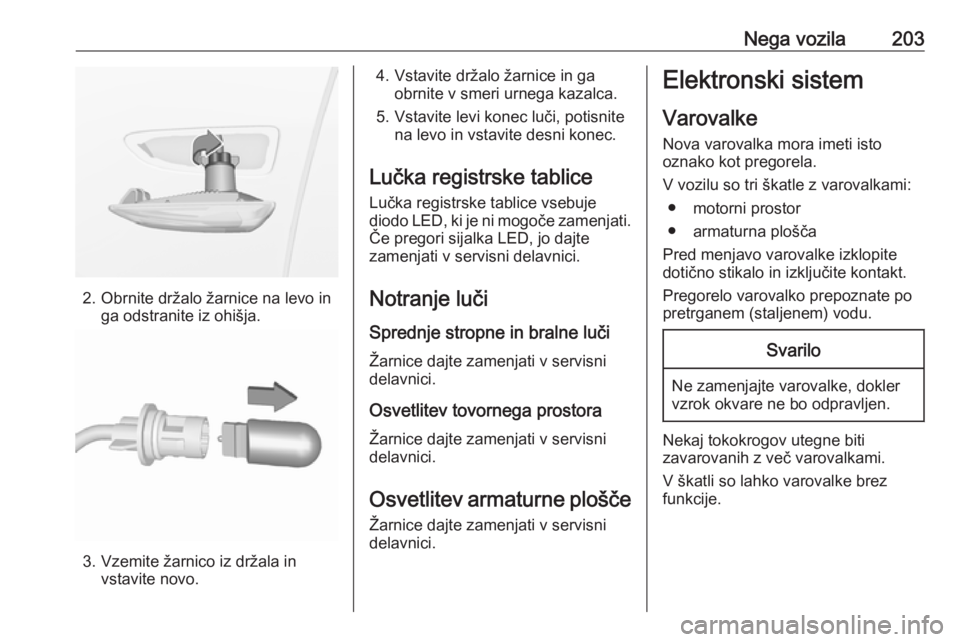

Nega vozila203
2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
Lučka registrske tablice vsebuje
diodo LED, ki je ni mogoče zamenjati.
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
Notranje luči
Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev tovornega prostora Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev armaturne plošče
Žarnice dajte zamenjati v servisni
delavnici.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● motorni prostor
● armaturna plošča
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

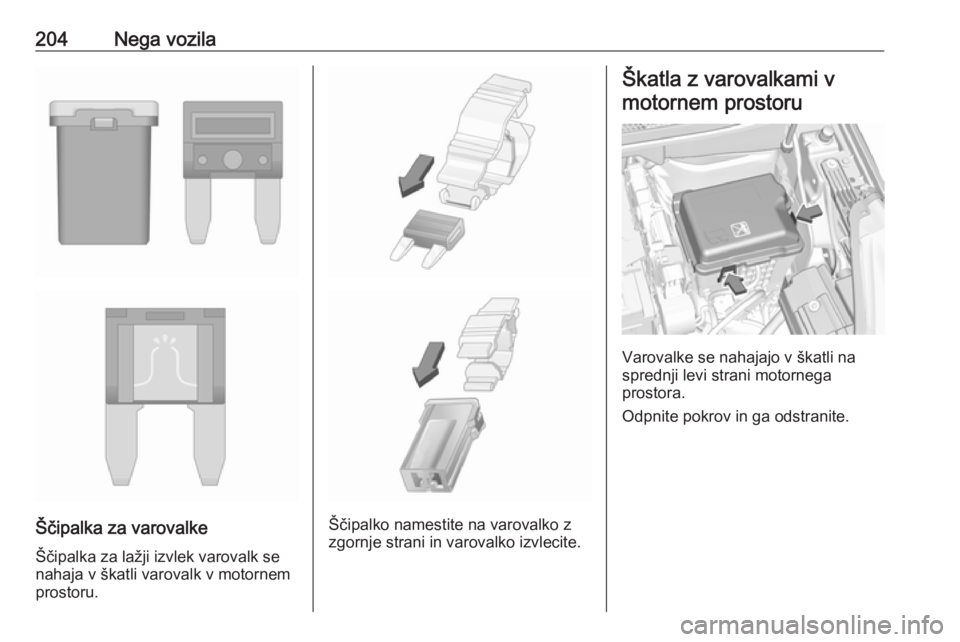

204Nega vozila
Ščipalka za varovalkeŠčipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.

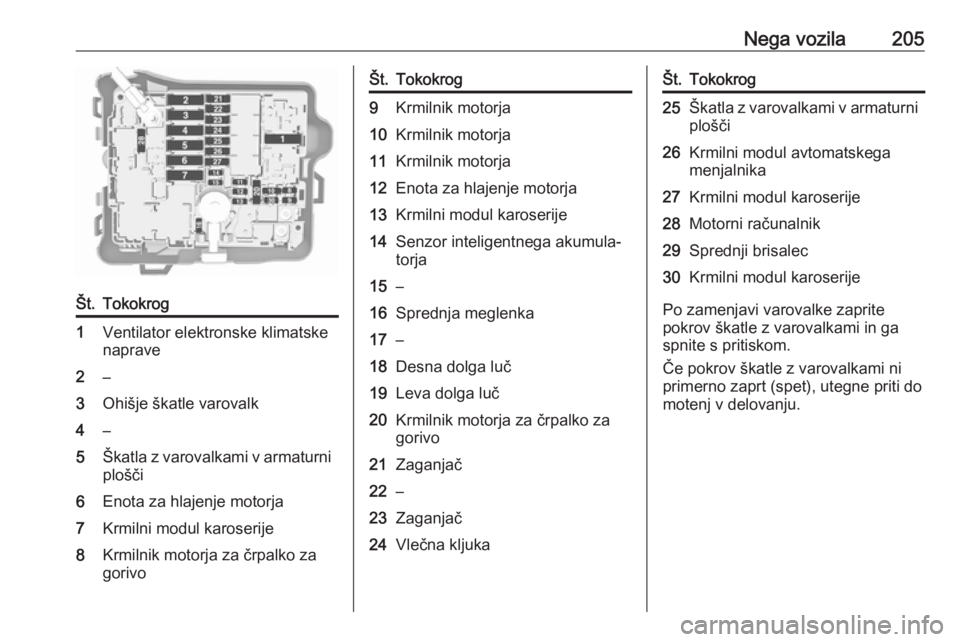

Nega vozila205Št.Tokokrog1Ventilator elektronske klimatske
naprave2–3Ohišje škatle varovalk4–5Škatla z varovalkami v armaturni plošči6Enota za hlajenje motorja7Krmilni modul karoserije8Krmilnik motorja za črpalko za
gorivoŠt.Tokokrog9Krmilnik motorja10Krmilnik motorja11Krmilnik motorja12Enota za hlajenje motorja13Krmilni modul karoserije14Senzor inteligentnega akumula‐
torja15–16Sprednja meglenka17–18Desna dolga luč19Leva dolga luč20Krmilnik motorja za črpalko za
gorivo21Zaganjač22–23Zaganjač24Vlečna kljukaŠt.Tokokrog25Škatla z varovalkami v armaturni plošči26Krmilni modul avtomatskega
menjalnika27Krmilni modul karoserije28Motorni računalnik29Sprednji brisalec30Krmilni modul karoserije
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.

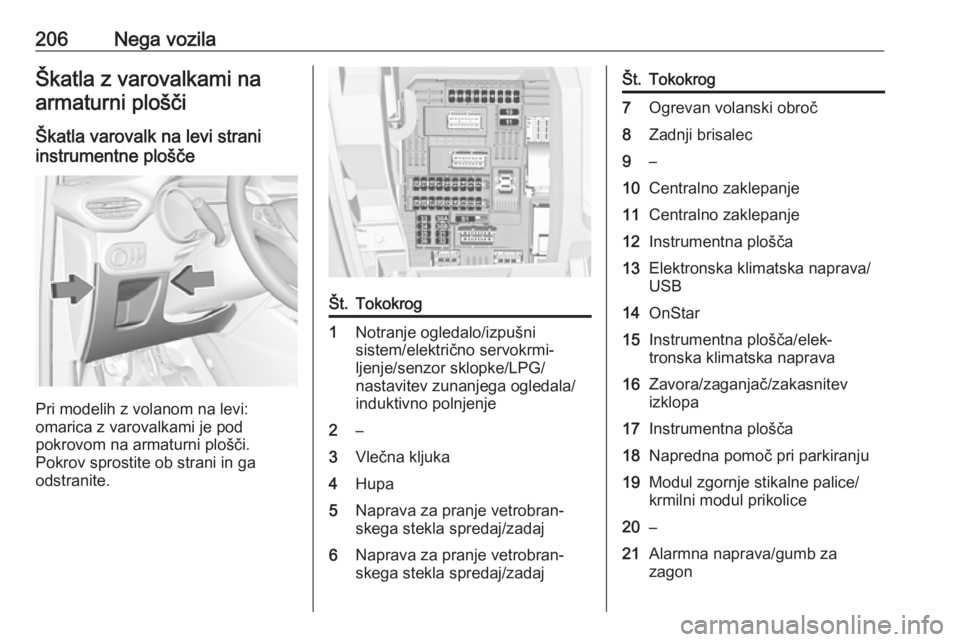

206Nega vozilaŠkatla z varovalkami naarmaturni plošči
Škatla varovalk na levi strani
instrumentne plošče
Pri modelih z volanom na levi:
omarica z varovalkami je pod
pokrovom na armaturni plošči.
Pokrov sprostite ob strani in ga
odstranite.
Št.Tokokrog1Notranje ogledalo/izpušni
sistem/električno servokrmi‐
ljenje/senzor sklopke/LPG/
nastavitev zunanjega ogledala/
induktivno polnjenje2–3Vlečna kljuka4Hupa5Naprava za pranje vetrobran‐
skega stekla spredaj/zadaj6Naprava za pranje vetrobran‐
skega stekla spredaj/zadajŠt.Tokokrog7Ogrevan volanski obroč8Zadnji brisalec9–10Centralno zaklepanje11Centralno zaklepanje12Instrumentna plošča13Elektronska klimatska naprava/
USB14OnStar15Instrumentna plošča/elek‐
tronska klimatska naprava16Zavora/zaganjač/zakasnitev
izklopa17Instrumentna plošča18Napredna pomoč pri parkiranju19Modul zgornje stikalne palice/
krmilni modul prikolice20–21Alarmna naprava/gumb za
zagon

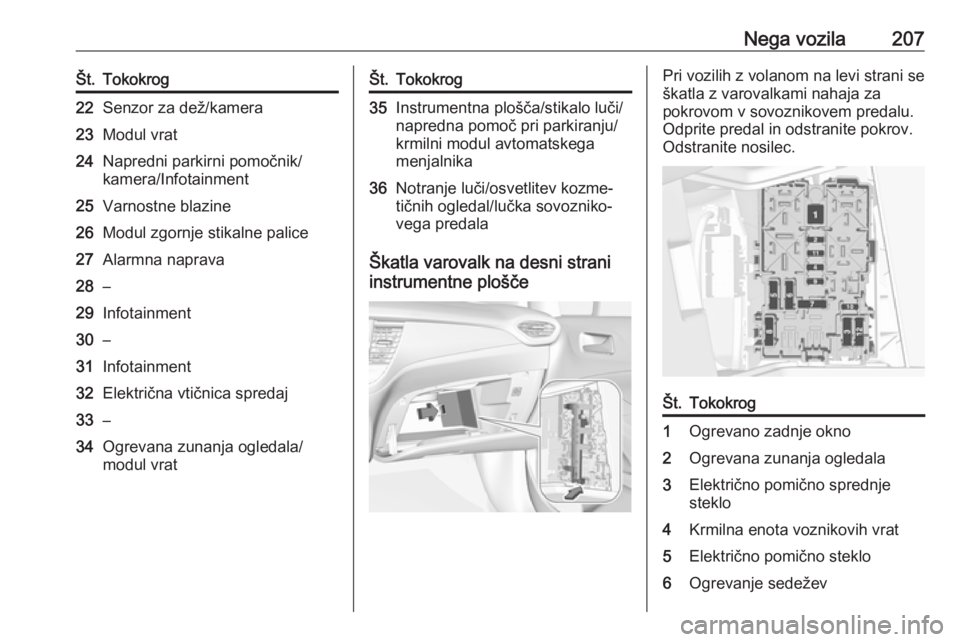

Nega vozila207Št.Tokokrog22Senzor za dež/kamera23Modul vrat24Napredni parkirni pomočnik/
kamera/Infotainment25Varnostne blazine26Modul zgornje stikalne palice27Alarmna naprava28–29Infotainment30–31Infotainment32Električna vtičnica spredaj33–34Ogrevana zunanja ogledala/
modul vratŠt.Tokokrog35Instrumentna plošča/stikalo luči/
napredna pomoč pri parkiranju/
krmilni modul avtomatskega
menjalnika36Notranje luči/osvetlitev kozme‐
tičnih ogledal/lučka sovozniko‐
vega predala
Škatla varovalk na desni strani
instrumentne plošče
Pri vozilih z volanom na levi strani se
škatla z varovalkami nahaja za
pokrovom v sovoznikovem predalu. Odprite predal in odstranite pokrov.
Odstranite nosilec.Št.Tokokrog1Ogrevano zadnje okno2Ogrevana zunanja ogledala3Električno pomično sprednje
steklo4Krmilna enota voznikovih vrat5Električno pomično steklo6Ogrevanje sedežev

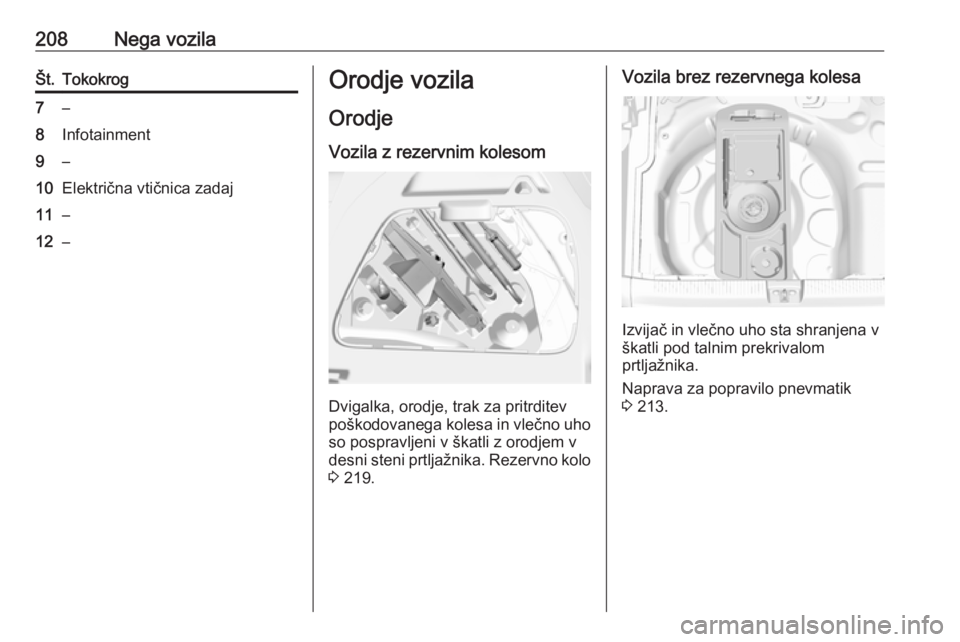

208Nega vozilaŠt.Tokokrog7–8Infotainment9–10Električna vtičnica zadaj11–12–Orodje vozila
Orodje Vozila z rezervnim kolesom
Dvigalka, orodje, trak za pritrditev
poškodovanega kolesa in vlečno uho so pospravljeni v škatli z orodjem v
desni steni prtljažnika. Rezervno kolo
3 219.
Vozila brez rezervnega kolesa
Izvijač in vlečno uho sta shranjena v
škatli pod talnim prekrivalom
prtljažnika.
Naprava za popravilo pnevmatik
3 213.
