OPEL CROSSLAND X 2018 Посібник з експлуатації (in Ukrainian)

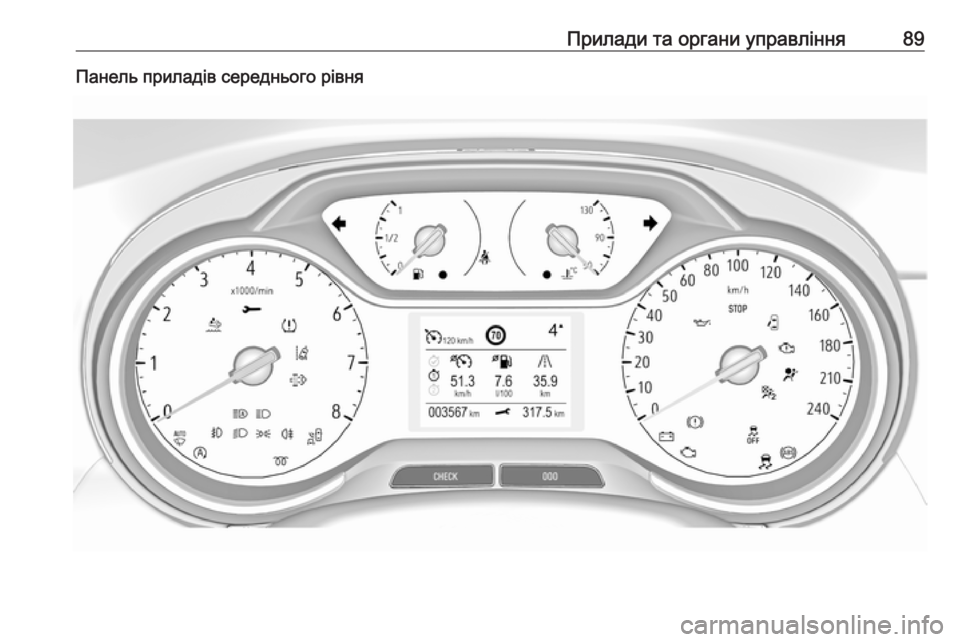

Прилади та органи управління89Панель приладів середнього рівня

90Прилади та органи управлінняОглядOУказівник повороту
3 96XСистема нагадування
про непристебнутий
пасок безпеки 3 97vПодушка безпеки та
натягувачі пасків
безпеки 3 97VВимкнення подушок
безпеки 3 98pСистема заряджання
3 98ZІндикатор несправності
3 98HПроведіть обслугову‐
вання автомобіля
найближчим часом
3 98ЗУПИ‐
НІТЬСЯЗупинення двигуна
3 99JПеревірка системи
3 99RСистема гальм і
зчеплення 3 99uАнти-блокувальна
система гальм (ABS)
3 99RПеремикання передач
3 100)Система попередження
про виїзд за межі смуги
руху 3 100bЕлектронна система
курсової стійкості та
протибуксувальна
система 3 100aЕлектронну систему
курсової стійкості та
протибуксувальну
систему вимкнено
3 100!Попереднє прогрівання
3 101%Сажовий фільтр 3 101YAdBlue 3 101wСистема виявлення
спущеного колеса
3 101IТиск мастила в двигуні
3 101
Датчик рівня моторного
масла 3 94YoНизький рівень пального
3 102WoВисока температура
охолоджувальної рідини
двигуна 3 100DАвтостоп 3 1028Зовнішні освітлювальні
прилади 3 1029Ближнє світло 3 103CДальнє світло 3 102fСистема керування
дальнім світлом 3 102>Протитуманна фара
3 103øЗадня протитуманна
фара 3 103<Датчик дощу 3 103

Прилади та органи управління91BСистема попереджу‐
вання про об’єкти в
мертвій зоні 3 187mКруїз-контроль 3 103ßОбмежувач швидкості
3 103LДопоміжна система
визначення дорожніх
знаків 3 103hДверцята відчинені
3 103
Спідометр
Указує швидкість автомобіля.
Лічильник загального
пробігу
Зареєстрована загальна відстань
відображається в кілометрах.
Лічильник щоденногопробігу
В інформаційному центрі водія відображається зареєстрована
відстань, яку автомобіль проїхав
після останнього скидання
показників.
Лічильник пробігу рахує відстань
до 9999 км, а потім його показники скидаються до нуля.
Натисніть і потримайте L 2
секунди, щоб скинути лічильник щоденного пробігу.
У меню інформації про пробіг/
витрату пального для різних
поїздок можна вибрати одну з двох сторінок лічильника щоденного
пробігу 3 104.

92Прилади та органи управлінняТахометр
Показує швидкість роботи двигуна.Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального в баку.
Контрольний індикатор o
світиться, якщо рівень пального в баку низький.
Забороняється їздити з порожнім
паливним баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність паливного бака.
Селектор палива
Робота на скрапленому газі
(LPG)
Після натиснення кнопки LPG
автомобіль перемкнеться з
бензину на скраплений газ одразу
ж після досягнення необхідних
параметрів (температура
охолоджувальної рідини,
температура газу та мінімальна
частота обертів двигуна). Ці
параметри зазвичай досягаються
приблизно через 60 секунд після
першого активного натискання на
педаль акселератора (залежно від

Прилади та органи управління93температури повітря).
Світлодіодний індикатор стану
вказує на поточний режим роботи.світлодіодний
індикатор
вимкнено:робота на
бензиніІндикатор
блимає:перевіряється
наявність умов
для переходу на
зріджений газ.
Світиться, якщо
виконуються
необхідні умови.Індикатор
світиться:робота на
скрапленому газіСвітлодіодний
індикатор
блимне 5 разів
і згасне:балон
скрапленого газу
порожній або
виникла
несправність у
системі
скрапленого газу.
В
інформаційному
центрі водія
відобразиться
повідомлення.
Якщо паливний бак порожній,
двигун не запуститься.
Вибраний режим пального
збережеться й відновиться під час
наступного циклу запалювання,
якщо для цього будуть відповідні
умови.
Як тільки у баках закінчиться
скраплений газ, автомобіль
автоматично переходить в режим
роботи на бензині, доки не буде
вимкнено запалювання.
Під час автоматичного
перемикання з бензину на газ може спостерігатися короткочасна
втрата тяглової потужності
двигуна.
Кожні шість місяців необхідно
повністю спустошувати бак для
бензину, доки контрольний
індикатор Y не почне світитися,
після чого слід поповнити рівень
пального в баку. Це допомагає
підтримувати якість палива та
функціональність системи роботи
на бензині.
Періодично заливайте повний бак
пального, щоб запобігти появі в
ньому корозії.Помилки та шляхи усунення
Якщо режим роботи на газі не
можливий, перевірте наступні
параметри:
● Чи достатньо скрапленого газу у баку?
● Чи достатньо бензину для запуску двигуна?
При екстремальних температурах
у поєднанні з газовою сумішшю для переходу системи з бензину на газ
може знадобитися більше часу.
У екстремальних умовах система
також може перейти назад у режим
роботи на бензині, якщо мінімальні
вимоги не будуть виконані. За
можливості можна вручну
перемкнутися на використання
скрапленого газу.
У випадку виникнення усіх інших
несправностей звертайтеся по
допомогу на станцію технічного
обслуговування.

94Прилади та органи управлінняОбережно
Для забезпечення безпеки та
збереження гарантії системи
LPG ремонт та налаштування
системи може проводитися
тільки кваліфікованими
спеціалістами.
Скраплений газ має специфічний
запах, то ж будь-які течі можна
легко визначити.
9 Попередження
Якщо ви відчуваєте запах газу в
автомобілі або безпосередньо
поруч із ним, негайно
переключіть паливну систему в
режим роботи на бензині.
Забороняється палити.
Жодного відкритого полум'я чи
джерел вогню.
Якщо запах газу все ще
відчувається, не запускайте
двигун. Для усунення несправності
зверніться на станцію технічного
обслуговування.
Користуючись підземними
паркувальними майданчиками,
виконуйте інструкції оператора та вимоги місцевого законодавства.
Примітка
У випадку аварії вимкніть
запалення і фари.
Паливо для роботи автомобіля на
скрапленому газі 3 199.
Датчик температури охолоджувальної рідини
двигуна
Відображає температуру
охолоджувальної рідини.
50:робочої температури
двигуна ще не досягнуто90:нормальна робоча
температура130:температура зависока
Контрольний індикатор o
світиться, якщо температура
охолоджувальної рідини двигуна
зависока.
Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Прилад для контролю
рівня мастила в двигуні
Після ввімкнення запалювання
стан рівня мастила у двигуні
протягом декількох секунд

Прилади та органи управління95відображаються у центрі
інформації для водія слідом за
інформацією про обслуговування.
Повідомлення Рівень мастила
належний свідчить про нормальний
стан рівня мастила.
Якщо рівень мастила занизький,
блимає I, відображається
повідомлення Рівень мастила
неналежний і засвічується
індикатор H. Перевірте рівень
мастила за допомогою щупа і
долийте відповідну кількість
моторного мастила. Моторні
мастила 3 210.
Повідомлення Помилка
вимірювання рівня мастила
свідчить про помилку при виконанні вимірювання. Перевірте рівень
мастила вручну за допомогою
щупа.

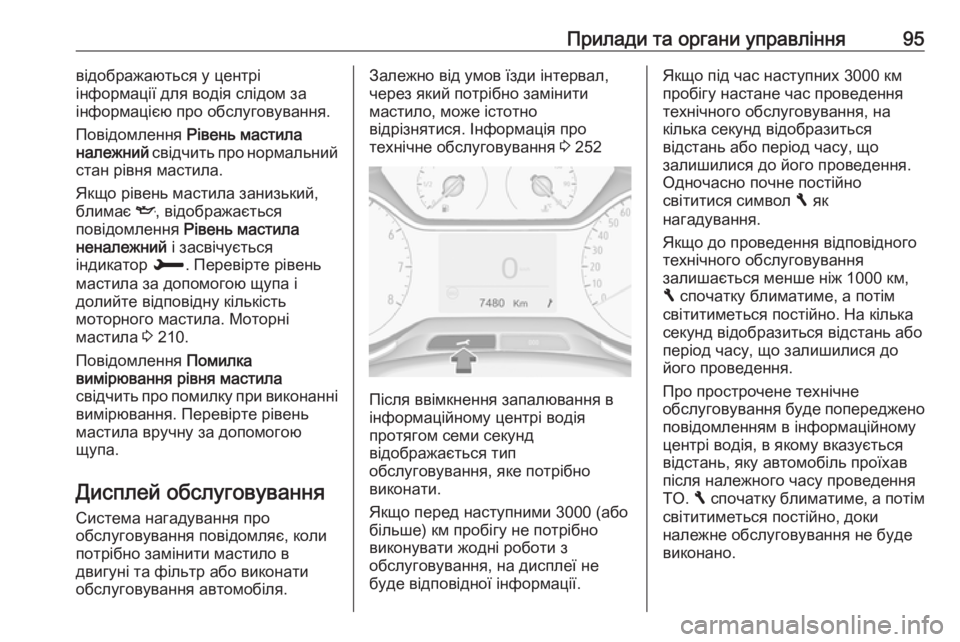

Дисплей обслуговування
Система нагадування про
обслуговування повідомляє, коли
потрібно замінити мастило в
двигуні та фільтр або виконати
обслуговування автомобіля.Залежно від умов їзди інтервал,
через який потрібно замінити
мастило, може істотно
відрізнятися. Інформація про
технічне обслуговування 3 252
Після ввімкнення запалювання в
інформаційному центрі водія
протягом семи секунд
відображається тип
обслуговування, яке потрібно
виконати.
Якщо перед наступними 3000 (або
більше) км пробігу не потрібно
виконувати жодні роботи з
обслуговування, на дисплеї не
буде відповідної інформації.
Якщо під час наступних 3000 км
пробігу настане час проведення
технічного обслуговування, на
кілька секунд відобразиться
відстань або період часу, що
залишилися до його проведення.
Одночасно почне постійно
світитися символ F як
нагадування.
Якщо до проведення відповідного
технічного обслуговування
залишається менше ніж 1000 км,
F спочатку блиматиме, а потім
світитиметься постійно. На кілька
секунд відобразиться відстань або
період часу, що залишилися до
його проведення.
Про прострочене технічне
обслуговування буде попереджено
повідомленням в інформаційному
центрі водія, в якому вказується
відстань, яку автомобіль проїхав
після належного часу проведення
ТО. F спочатку блиматиме, а потім
світитиметься постійно, доки
належне обслуговування не буде
виконано.

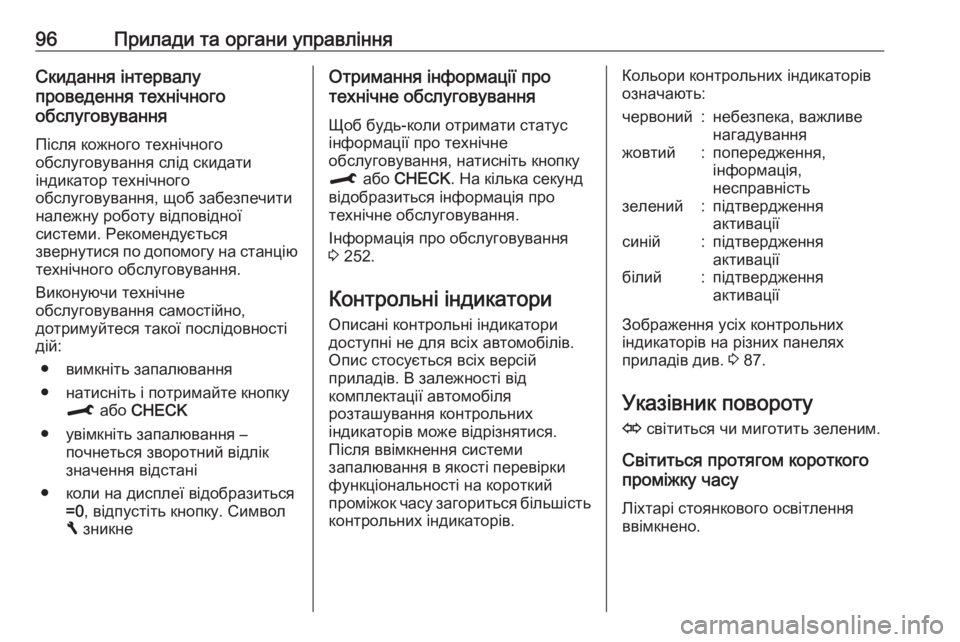

96Прилади та органи управлінняСкидання інтервалу
проведення технічного
обслуговування
Після кожного технічного
обслуговування слід скидати
індикатор технічного
обслуговування, щоб забезпечити належну роботу відповідної
системи. Рекомендується
звернутися по допомогу на станцію технічного обслуговування.
Виконуючи технічне
обслуговування самостійно,
дотримуйтеся такої послідовності
дій:
● вимкніть запалювання
● натисніть і потримайте кнопку M або CHECK
● увімкніть запалювання – почнеться зворотний відлік
значення відстані
● коли на дисплеї відобразиться =0, відпустіть кнопку. Символ
F зникнеОтримання інформації про
технічне обслуговування
Щоб будь-коли отримати статус
інформації про технічне
обслуговування, натисніть кнопку
M або CHECK . На кілька секунд
відобразиться інформація про
технічне обслуговування.
Інформація про обслуговування
3 252.
Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації
Зображення усіх контрольних
індикаторів на різних панелях
приладів див. 3 87.
Указівник повороту O світиться чи миготить зеленим.
Світиться протягом короткого проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.

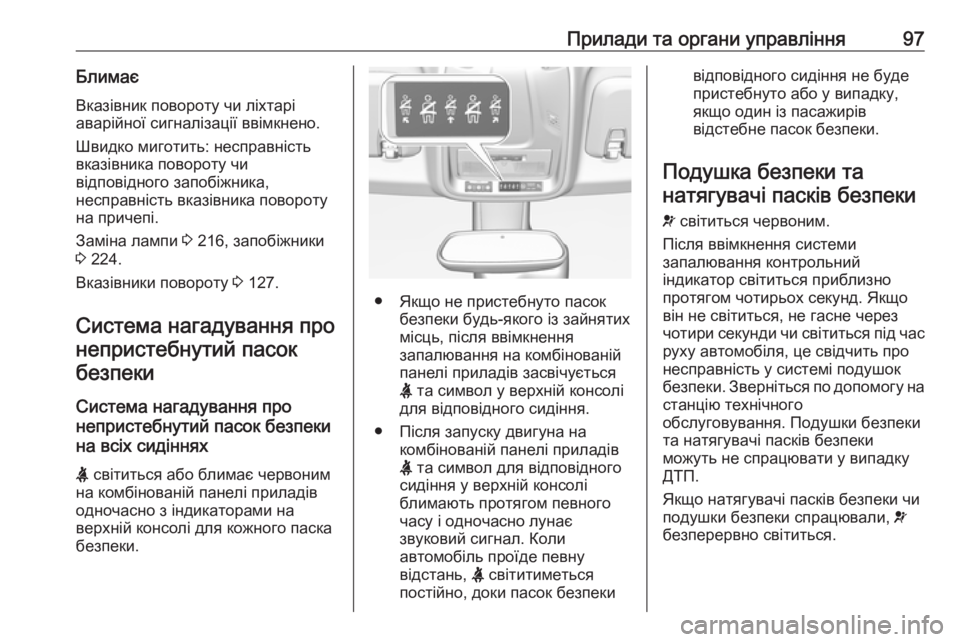

Прилади та органи управління97БлимаєВказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.
Швидко миготить: несправність
вказівника повороту чи
відповідного запобіжника,
несправність вказівника повороту
на причепі.
Заміна лампи 3 216, запобіжники
3 224.
Вказівники повороту 3 127.
Система нагадування про непристебнутий пасокбезпеки
Система нагадування про
непристебнутий пасок безпеки
на всіх сидіннях
X світиться або блимає червоним
на комбінованій панелі приладів
одночасно з індикаторами на
верхній консолі для кожного паска
безпеки.
● Якщо не пристебнуто пасок безпеки будь-якого із зайнятих
місць, після ввімкнення
запалювання на комбінованій
панелі приладів засвічується
X та символ у верхній консолі
для відповідного сидіння.
● Після запуску двигуна на комбінованій панелі приладів
X та символ для відповідного
сидіння у верхній консолі
блимають протягом певного
часу і одночасно лунає
звуковий сигнал. Коли
автомобіль проїде певну
відстань, X світитиметься
постійно, доки пасок безпеки
відповідного сидіння не буде
пристебнуто або у випадку,
якщо один із пасажирів
відстебне пасок безпеки.
Подушка безпеки та натягувачі пасків безпеки
v світиться червоним.
Після ввімкнення системи
запалювання контрольний
індикатор світиться приблизно
протягом чотирьох секунд. Якщо
він не світиться, не гасне через
чотири секунди чи світиться під час руху автомобіля, це свідчить про
несправність у системі подушок
безпеки. Зверніться по допомогу на
станцію технічного
обслуговування. Подушки безпеки
та натягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Якщо натягувачі пасків безпеки чи
подушки безпеки спрацювали, v
безперервно світиться.

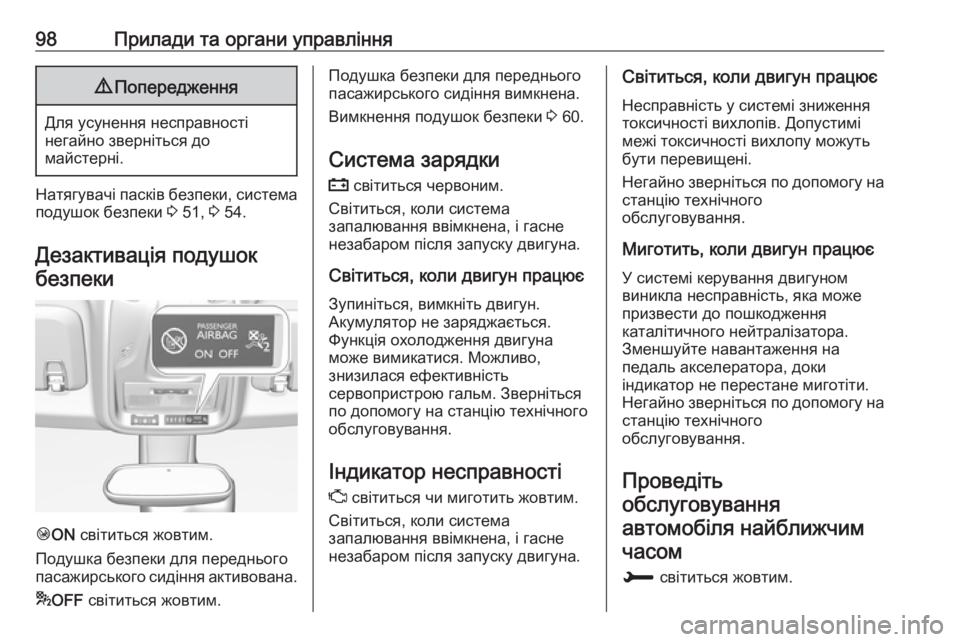

98Прилади та органи управління9Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Натягувачі пасків безпеки, система
подушок безпеки 3 51, 3 54.
Дезактивація подушок безпеки
Ó ON світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння активована.
* OFF світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена.
Вимкнення подушок безпеки 3 60.
Система зарядки
p світиться червоним.
Світиться, коли система
запалювання ввімкнена, і гасне
незабаром після запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Функція охолодження двигуна
може вимикатися. Можливо,
знизилася ефективність
сервопристрою гальм. Зверніться по допомогу на станцію технічногообслуговування.
Індикатор несправності
Z світиться чи миготить жовтим.
Світиться, коли система
запалювання ввімкнена, і гасне незабаром після запуску двигуна.Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Миготить, коли двигун працює У системі керування двигуном
виникла несправність, яка може
призвести до пошкодження
каталітичного нейтралізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Проведіть
обслуговування
автомобіля найближчим часом
H світиться жовтим.
