OPEL CROSSLAND X 2019.75 Instruktionsbog (in Danish)

Pleje af bilen179Halogenforlygter1:fjernlys, blinklys2:nærlysFjernlys
1.Drej kappen mod uret, og tag den
af.
2. Tag den øverste pæreholder ud af
reflektorhuset.
3. Tag pæren ud af stikket ved at trække.
4. Udskift pæren og forbind den med
stikket.
5. Indsæt og skub pæreholderen ind
i reflektorhuset ved at sætte
tappen i position.
6. Sæt dækslet på, og drej det med uret.

180Pleje af bilenBlinklys
1.Drej kappen mod uret, og tag den
af.
2. Drej den nederste pæreholder mod uret, indtil den er løsnet. Tag
pæreholderen ud af reflektorhu‐
set.
3. Tryk på låsen og fjern pæren fra pæreholderen.
4. Udskift pæren og sæt den fast i pæreholderen.
5. Isæt pæreholderen i reflektorhu‐ set og drej den med uret.
6. Sæt dækslet på, og drej det med uret.
Nærlys
1.Drej kappen mod uret, og tag den
af.

Pleje af bilen1812. Løft holderen og træk dernæststikket bagud.
3. Vip holderen ned og fjern pæren fra reflektorhuset.
4. Udskift pæren og skub den ind ireflektorhuset ved at sætte
tappen i position.
5. Vip holderen op og hold den i posi‐
tion.
6. Sæt stikket på pæren og fastgør det med holderen.
7. Sæt dækslet på, og drej det med uret.
Positionslys/kørelys
Hvis lysdioderne er defekte, skal de
udskiftes på et værksted.
Lysdiodeforlygter
Forlygter til nær- og fjernlys, parke‐
ringslys, kørelys og blinklys er bereg‐
net til lysdioder og kan ikke skiftes.
Få lygterne repareret på et værksted
ved svigt.
Tågeforlygter Der er adgang til pærerne fra bilens
underside.1. Drej pæreholderen mod uret og tag den ud af reflektorhuset.
2. Frigør pærefatningen fra stikketved at presse på holdeudsparin‐
gen.
3. Fjern og udskift pærefatningen med pære og sæt stikket fast.
4. Sæt pærefatningen ind i reflektor‐
huset ved at dreje med uret og
sætte i hak.
Baglygter
Alt efter version er baglygter og stop‐
lygter beregnet til lysdioder. I tilfælde
af defekte lysdioder, skal de udskiftes af et værksted.

182Pleje af bilenLygteenhed i karrosserietAfmontering af lygteenheden
1. De to skruer, der holder lygteen‐ heden, skrues af.
2. Tag lygteenheden af ved at trække den lige tilbage.
3. Tag pærefatningen ud. a) Version uden lysdiode:
Afmonter de tre skruer og tag dem
ud.
b) Version med lysdiode:
Afmonter fra lygteenheden ved at
dreje den mod uret.
4. Tag pæren ud. a) Version uden lysdiode:
Træk og udskift.

Pleje af bilen1831 : baglygte/bremselygte
2 : blinklys
b) Version med lysdiode:
Træk lige ud for at fjerne fra fatnin‐
gen og udskift.
Montering af lygteenheden 1. Alt efter version fastsættes pære‐ holderen i lygteenheden og fast‐
gøres med de tre skruer, eller blin‐
klysets pærefatning fastsættes.
2. Fastsæt lygteenheden på karros‐ seriet og fastgør med de to skruer.
Lygteenhed i bagklappen
Afmontering af lygteenheden
1. Frigør dækslet i bagklappen, og fjern det.
2. Skru plastmøtrikken ud med håndkraft.

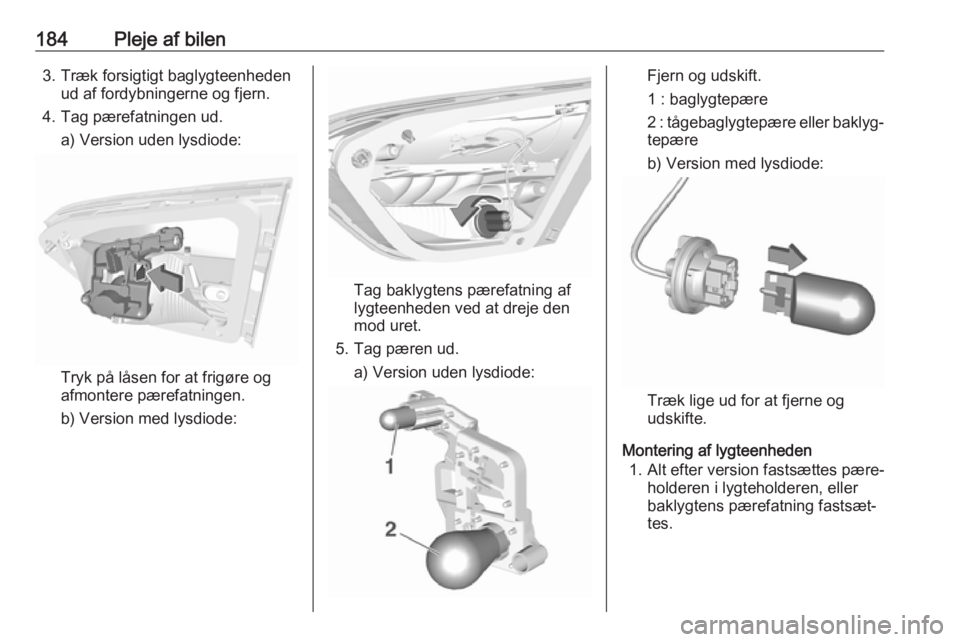

184Pleje af bilen3. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.
4. Tag pærefatningen ud. a) Version uden lysdiode:
Tryk på låsen for at frigøre og
afmontere pærefatningen.
b) Version med lysdiode:
Tag baklygtens pærefatning af
lygteenheden ved at dreje den
mod uret.
5. Tag pæren ud. a) Version uden lysdiode:
Fjern og udskift.
1 : baglygtepære
2 : tågebaglygtepære eller baklyg‐
tepære
b) Version med lysdiode:
Træk lige ud for at fjerne og
udskifte.
Montering af lygteenheden 1. Alt efter version fastsættes pære‐ holderen i lygteholderen, eller
baklygtens pærefatning fastsæt‐
tes.

Pleje af bilen185

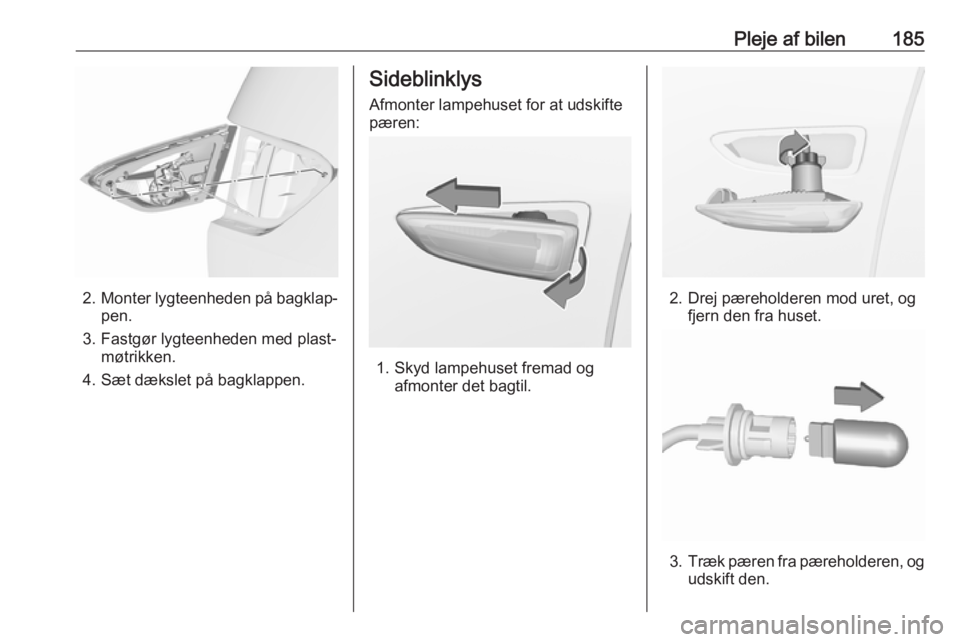

2.Monter lygteenheden på bagklap‐
pen.
3. Fastgør lygteenheden med plast‐ møtrikken.
4. Sæt dækslet på bagklappen.
Sideblinklys
Afmonter lampehuset for at udskifte
pæren:
1. Skyd lampehuset fremad og afmonter det bagtil.
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.

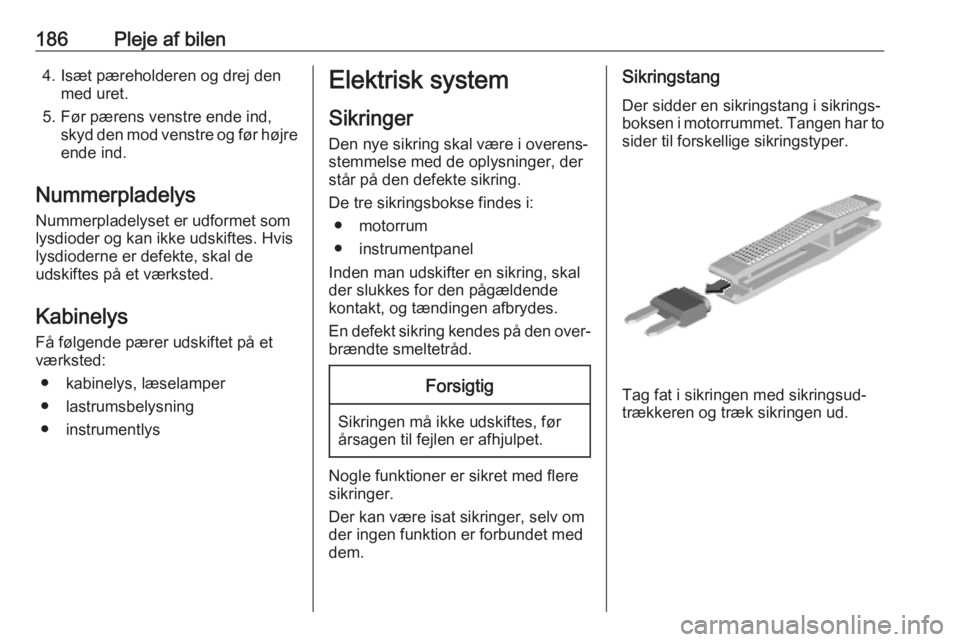

186Pleje af bilen4. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Nummerpladelys Nummerpladelyset er udformet som
lysdioder og kan ikke udskiftes. Hvis
lysdioderne er defekte, skal de
udskiftes på et værksted.
Kabinelys
Få følgende pærer udskiftet på et
værksted:
● kabinelys, læselamper● lastrumsbelysning
● instrumentlysElektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
De tre sikringsbokse findes i: ● motorrum
● instrumentpanel
Inden man udskifter en sikring, skal der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd.Forsigtig
Sikringen må ikke udskiftes, før
årsagen til fejlen er afhjulpet.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet. Tangen har to
sider til forskellige sikringstyper.
Tag fat i sikringen med sikringsud‐
trækkeren og træk sikringen ud.

Pleje af bilen187Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet, og tag det af.
Nr.Strømkreds1Blæser, klimastyringssystem2–3Karrosserisikringsboks4–5Sikringsboks i instrumentpanel6Motorkøleenhed7Karrosseristyremodul8Motorstyringsbrændstofpumpe9Motorstyring10Motorstyring11Motorstyring12Motorkøleenhed13Karrosseristyremodul14Intelligent batterisensor15–16Tågeforlygter17–Nr.Strømkreds18Højre fjernlys19Venstre fjernlys20Motorstyringsbrændstofpumpe21Starter22–23Starter24Anhængertræk25Sikringsboks i instrumentpanel26Gearkassestyreenhed27Karrosseristyremodul28Motorstyreenhed29Forrudevisker30Karrosseristyremodul
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.

188Pleje af bilenSikringsboks i
instrumentpanel
Sikringsboks i venstre side af
instrumentpanelet
I venstrestyrede biler er sikringsbok‐
sen placeret bag et dæksel i instru‐
mentpanelet. Løsn dækslet på siden, og tag det af.
Nr.Strømkreds1Bakspejl, udstødningssystem,
elektrisk servostyring, koblings‐
sensor, LPG, sidespejlsjuste‐
ring, induktiv opladning2–3Anhængertræk4Horn5Sprinklerpumpe foran / bag6Sprinklerpumpe foran / bag7Opvarmet ratNr.Strømkreds8Bagrudevisker9–10Centrallås11Centrallås12Instrumenter13Klimastyring, USB14OnStar15Instrumentgruppe, klimastyring16Bremse, starter, reststrøm fra17Instrumenter18Avanceret parkeringsassistent19Øverste søjlemodul, anhæn‐
gerstyremodul20–21Tyverialarm, startknap22Regnsensor, frontkamera23Dørmodul
