Page 81 of 255
Přístroje a ovládací prvky799Tlumená světla 3 88CDálková světla 3 88fPodpora ovládání
dálkových světel
3 88>Přední mlhová světla
3 88øZadní světlo do mlhy
3 88
úhel 3 89ØAktivní brzdění
v kritické situaci 3 89ßOmezovač rychlosti

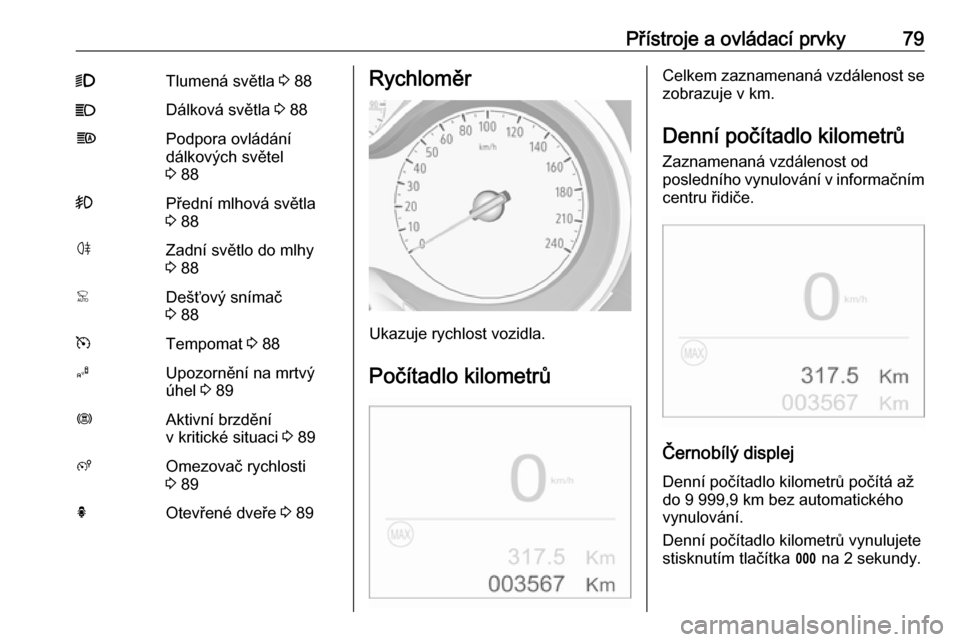

3 89hOtevřené dveře 3 89Rychloměr
Ukazuje rychlost vozidla.
Počítadlo kilometrů
Celkem zaznamenaná vzdálenost se
zobrazuje v km.
Denní počítadlo kilometrů Zaznamenaná vzdálenost od
posledního vynulování v informačním centru řidiče.
Černobílý displej
Denní počítadlo kilometrů počítá až
do 9 999,9 km bez automatického
vynulování.
Denní počítadlo kilometrů vynulujete
stisknutím tlačítka L na 2 sekundy.
Page 82 of 255
80Přístroje a ovládací prvkyBarevný displejDenní počítadlo kilometrů počítá až
do 1 999,9 km a pak se automaticky
vynuluje.
Denní počítadlo kilometrů vynulujete
stisknutím tlačítka L na 2 sekundy.
Nabídka informací o jízdě/palivu
poskytuje navíc další dvě denní
počítadla kilometrů 3 89.

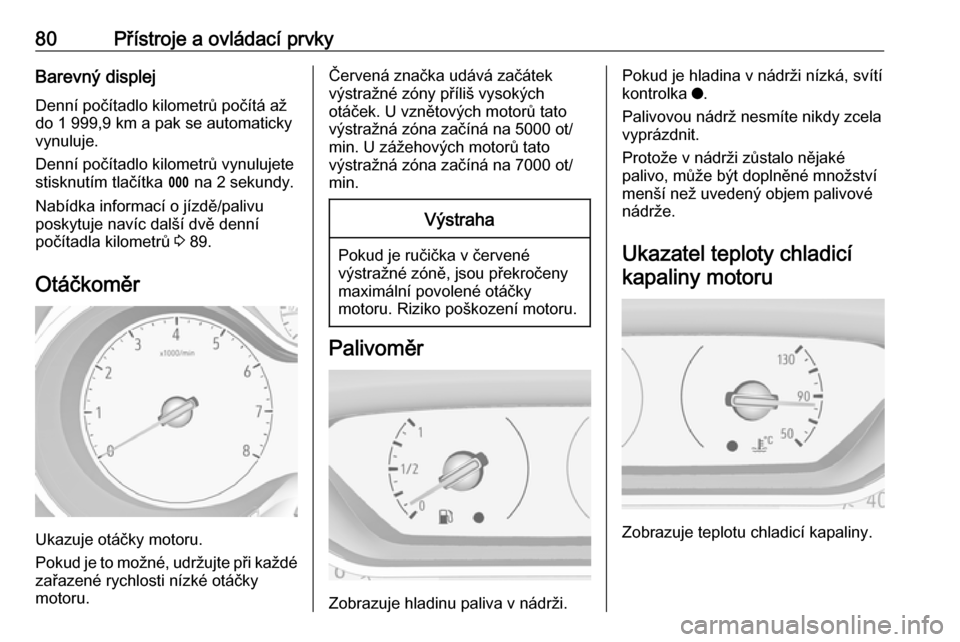

Otáčkoměr
Ukazuje otáčky motoru.
Pokud je to možné, udržujte při každé zařazené rychlosti nízké otáčky
motoru.
Červená značka udává začátek
výstražné zóny příliš vysokých
otáček. U vznětových motorů tato
výstražná zóna začíná na 5000 ot/
min. U zážehových motorů tato
výstražná zóna začíná na 7000 ot/
min.Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva v nádrži.
Pokud je hladina v nádrži nízká, svítí
kontrolka o.
Palivovou nádrž nesmíte nikdy zcela
vyprázdnit.
Protože v nádrži zůstalo nějaké
palivo, může být doplněné množství
menší než uvedený objem palivové
nádrže.
Ukazatel teploty chladicíkapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
Page 83 of 255
Přístroje a ovládací prvky8150:motor ještě nedosáhl provozní
teploty90:normální provozní teplota130:teplota je příliš vysoká
Kontrolka o se rozsvítí, pokud je příliš
vysoká teplota chladicí kapaliny
motoru.
Výstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Sledování hladiny
motorového oleje
Stav hladiny motorového oleje se
zobrazí v informačním centru řidiče
několik sekund následně po
servisních informacích po zapnutí
zapalování.
Správný stav motorového oleje je
signalizován zprávou Správná
hladina oleje .
Pokud je hladina motorového oleje
nízká, bliká I a zobrazí se zpráva
Nesprávná hladina oleje
doprovázená kontrolkou C.
Pomocí měrky zkontrolujte výšku hladiny motorového oleje a doplňtepotřebné množství motorového oleje.
Motorový olej 3 179.
Chyba měření je signalizována
zprávou Neplatné měření hladiny
oleje . Zkontrolujte výšku hladiny
motorového oleje ručně pomocí
měrky.
Servisní displej Servisní systém poskytuje informace
o intervalu výměny motorového oleje
a filtru nebo servisu vozidla. Podle
jízdních podmínek se interval, v němž
je vyžadována výměna motorového
oleje a filtru, může značně lišit.
Servisní informace 3 220.
Požadovaný interval provedení
servisu se zobrazuje v informačním
centru řidiče po dobu 7 sekund po
zapnutí zapalování.Informace o nutnosti provést servis se na displeji nezobrazí, pokud není
servis požadován v průběhu příštích
3000 nebo více kilometrů.
Pokud je v průběhu příštích 3000 km
vyžadován servis, zobrazí se na několik sekund zbývající vzdálenost
nebo čas. Současně se jako
připomenutí trvale rozsvítí symbol
C .
Pokud je servis vyžadován za méně
než 1000 km, symbol C zabliká
a dále svítí trvale. Zbývající
vzdálenost nebo čas se zobrazí na
několik sekund.
Překročení intervalu servisu je
signalizováno zprávou v informačním
centru řidiče, která udává
překročenou vzdálenost. Symbol
C zabliká a dále bude svítit trvale,
dokud nebude servis proveden.
Vynulování servisního intervalu Pro zajištění správné funkce se musí
indikátor servisu po každém
provedení servisu vynulovat.
Doporučujeme vyhledat pomoc
autorizovaného servisu.
Page 84 of 255
82Přístroje a ovládací prvkyPostupujte podle následujícího
postupu:
● vypněte zapalování
● stiskněte a podržte tlačítko M
nebo CHECK
● zapněte zapalování, zahájí se odpočítávání vzdálenosti
● po zobrazení údaje =0 tlačítko
uvolněte
C zmizí.

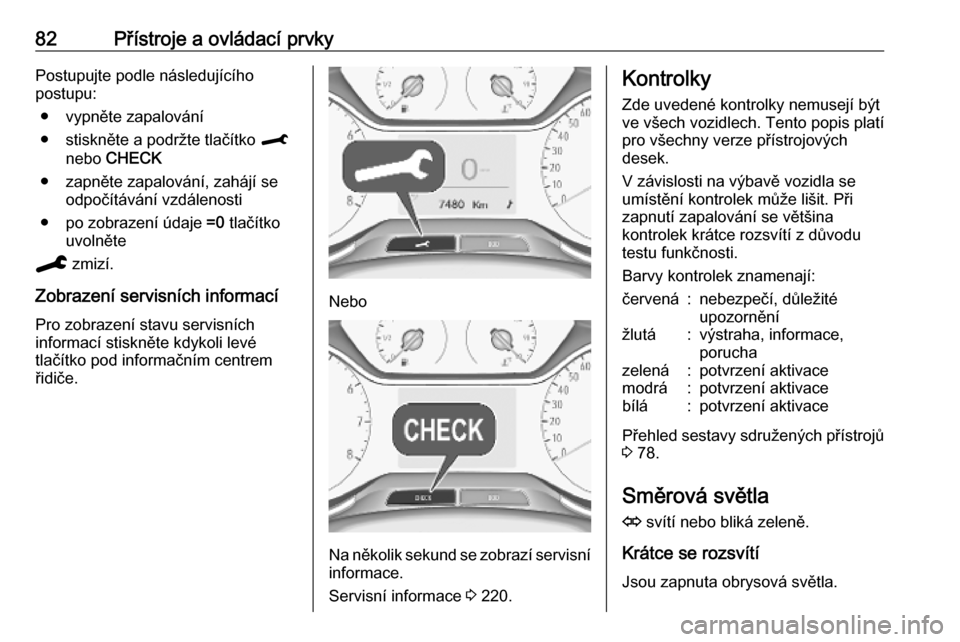

Zobrazení servisních informací
Pro zobrazení stavu servisních
informací stiskněte kdykoli levé
tlačítko pod informačním centrem
řidiče.
Nebo
Na několik sekund se zobrazí servisní informace.
Servisní informace 3 220.
Kontrolky
Zde uvedené kontrolky nemusejí být ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek.
V závislosti na výbavě vozidla se
umístění kontrolek může lišit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
poruchazelená:potvrzení aktivacemodrá:potvrzení aktivacebílá:potvrzení aktivace
Přehled sestavy sdružených přístrojů 3 78.
Směrová světla
O svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Page 85 of 255
Přístroje a ovládací prvky83BlikáJsou zapnuta směrová světla nebo
výstražná světla.
Rychlé blikání: závada směrových
světel nebo související pojistky.
To zahrnuje i směrová světla
připojená do zásuvky tažného
zařízení.
Výměna žárovky 3 185.
Pojistky 3 193.
Směrová světla 3 106.

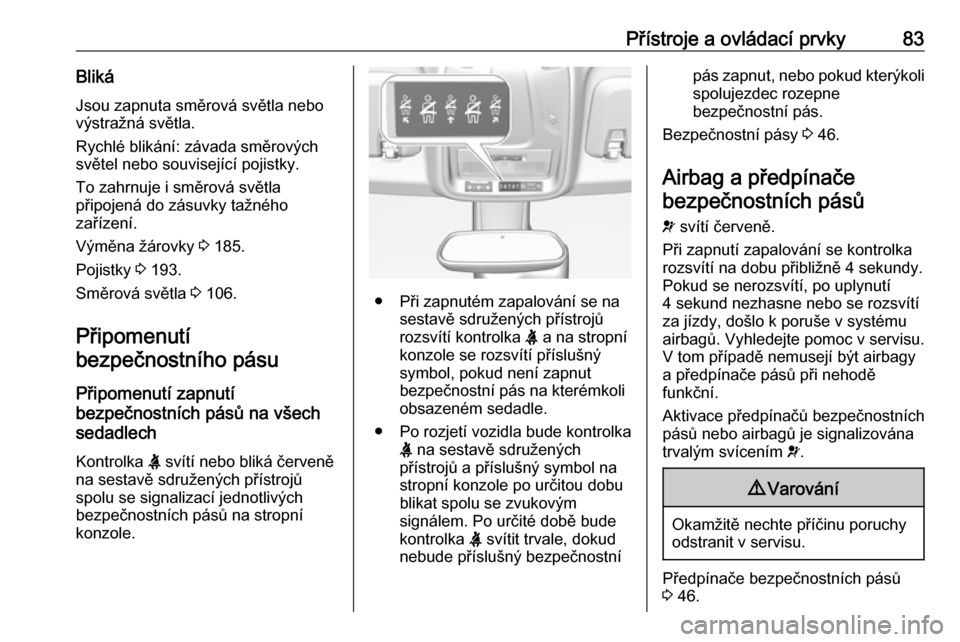

Připomenutí bezpečnostního pásu
Připomenutí zapnutí
bezpečnostních pásů na všech
sedadlech
Kontrolka X svítí nebo bliká červeně
na sestavě sdružených přístrojů
spolu se signalizací jednotlivých
bezpečnostních pásů na stropní
konzole.
● Při zapnutém zapalování se na sestavě sdružených přístrojů
rozsvítí kontrolka X a na stropní
konzole se rozsvítí příslušný
symbol, pokud není zapnut
bezpečnostní pás na kterémkoli
obsazeném sedadle.
● Po rozjetí vozidla bude kontrolka X na sestavě sdružených
přístrojů a příslušný symbol na stropní konzole po určitou dobu
blikat spolu se zvukovým
signálem. Po určité době bude
kontrolka X svítit trvale, dokud
nebude příslušný bezpečnostní
pás zapnut, nebo pokud kterýkoli spolujezdec rozepne
bezpečnostní pás.
Bezpečnostní pásy 3 46.
Airbag a předpínače bezpečnostních pásů
v svítí červeně.
Při zapnutí zapalování se kontrolka
rozsvítí na dobu přibližně 4 sekundy.
Pokud se nerozsvítí, po uplynutí
4 sekund nezhasne nebo se rozsvítí
za jízdy, došlo k poruše v systému
airbagů. Vyhledejte pomoc v servisu.
V tom případě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je signalizována
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače bezpečnostních pásů
3 46.
Page 86 of 255
84Přístroje a ovládací prvkySystém airbagů 3 49.

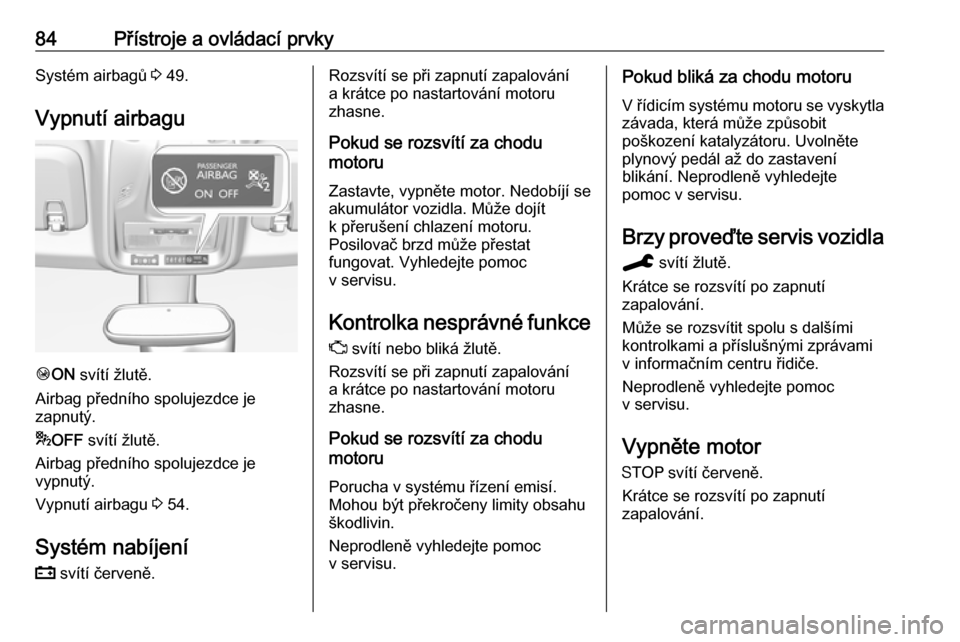

Vypnutí airbagu
Ó ON svítí žlutě.
Airbag předního spolujezdce je
zapnutý.
* OFF svítí žlutě.
Airbag předního spolujezdce je
vypnutý.
Vypnutí airbagu 3 54.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin.
Neprodleně vyhledejte pomoc
v servisu.Pokud bliká za chodu motoru
V řídicím systému motoru se vyskytla závada, která může způsobit
poškození katalyzátoru. Uvolněte
plynový pedál až do zastavení
blikání. Neprodleně vyhledejte
pomoc v servisu.
Brzy proveďte servis vozidla
C svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Může se rozsvítit spolu s dalšími
kontrolkami a příslušnými zprávami
v informačním centru řidiče.
Neprodleně vyhledejte pomoc
v servisu.
Vypněte motor
Y svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.
Page 87 of 255
Přístroje a ovládací prvky85Rozsvítí se spolu s jinými
kontrolkami, je doprovázena se
varovným zvukovým signálem a v
informačním centru řidiče se zobrazí
odpovídající zpráva.
Vypněte ihned motor a vyhledejte
pomoc v servisu.
Kontrola systému
Kontrolka J se svítí žlutě nebo
červeně.
Svítí žlutě
Byla zjištěna méně závažná závada
motoru.
Svítí červeně
Byla zjištěna závažná závada
motoru.
Co možná nejdříve vypněte motor
a vyhledejte pomoc autorizovaného
servisu.
Systém brzd a spojky R svítí červeně.Příliš nízká hladina brzdové
a spojkové kapaliny, pokud není
zabrzděna parkovací brzda 3 182.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Rozsvítí se při zabrzdění ruční
parkovací brzdy při zapnutém
zapalování 3 139.
Brzdová kapalina 3 182.
Parkovací brzda
m svítí červeně.
Rozsvítí se po zabrzdění parkovací
brzdy při zapnutém zapalování
3 139.
Protiblokovací systém brzd (ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika
sekundách nezhasne, nebo pokud se
rozsvítí během jízdy, došlo k poruše
v systému ABS. Brzdová soustava je
i nadále funkční, ale bez možnosti
regulace systémem ABS.
Protiblokovací systém brzd 3 139.

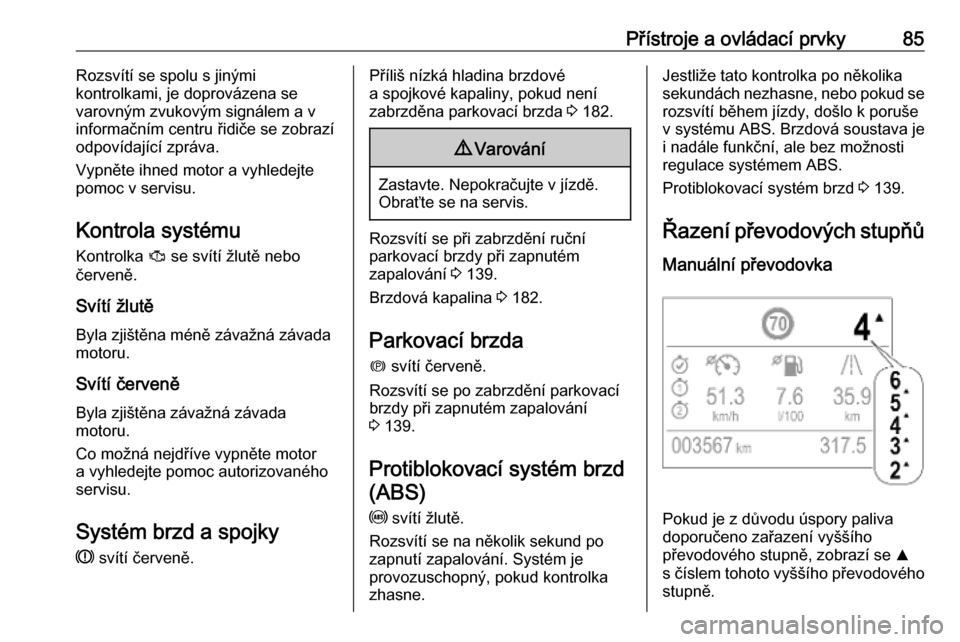

Řazení převodových stupňů Manuální převodovka
Pokud je z důvodu úspory paliva
doporučeno zařazení vyššího
převodového stupně, zobrazí se R
s číslem tohoto vyššího převodového
stupně.
Page 88 of 255
86Přístroje a ovládací prvkyManuální režim automatické
převodovky
Pokud je z důvodu úspory paliva
doporučeno zařazení vyššího
převodového stupně, zobrazí se R.
Varování o opuštění jízdního pruhu
Kontrolka ) bliká žlutě, pokud systém
zaznamená nechtěnou změnu
jízdního pruhu.
Varování o opuštění jízdního pruhu
3 165.
Elektronické řízení stability a systém kontroly prokluzu
b svítí nebo bliká žlutě.
Svítí V systému nastala porucha. Můžete
pokračovat v jízdě. Nicméně jízdní
stabilita může být zhoršena
v závislosti na stavu povrchu
vozovky.
Nechte příčinu poruchy odstranit
v servisu.Bliká
Systém je aktivně zapojený. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Systém elektronické stabilizace
vozidla a kontroly trakce 3 140.
Elektronická stabilizace vozidla a systém kontroly
trakce vypnuty
n svítí žlutě.
Systémy jsou deaktivovány.
Teplota chladicí kapalinymotoru
o svítí červeně.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor.Výstraha
Teplota chladicí kapaliny je příliš
vysoká.
Zkontrolujte ihned hladinu chladicí
kapaliny 3 180.
Jestliže je chladicí kapaliny
dostatečné množství, obraťte se na
servis.
Žhavení ! svítí žlutě.
Žhavení vznětového motoru je
aktivní. Zapne se pouze při nízké
venkovní teplotě. Motor nastartujte až po zhasnutí kontrolky.
Startování motoru 3 125.
Filtr výfuku
% nebo C svítí žlutě.
Filtr výfuku vyžaduje vyčištění.
Pokračujte v jízdě, dokud kontrolka nezhasne.
Page 89 of 255
Přístroje a ovládací prvky87Svítí dočasněZahájení saturace filtru výfuku. Co
možná nejdříve zahajte proces
čištění filtru jízdou s vozidlem
rychlostí minimálně 60 km/h.
Svítí trvale
Signalizace nízké úrovně aditiva.
Vyhledejte pomoc v servisu.
Filtr výfuku 3 131.
AdBlue Y bliká nebo svítí žlutě.
Svítí žlutě
Zbývající jízdní dosah je 600 km až
2400 km.
Bliká žlutě
Zbývající jízdní dosah je 0 až
600 km.
Hladina AdBlue je nízká. Co nejdříve
doplňte AdBlue, abyste předešli
zamezení startu motoru.
AdBlue 3 132.Systém detekce úniku
vzduchu
w svítí nebo bliká žlutě.
Svítí Ztráta tlaku vzduchu v pneumatikách
na jednom nebo více kolech.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatikách.
Bliká Porucha v systému. Obraťte se naservis.
Systém zjištění úniku vzduchu
3 200.
Tlak motorového oleje
I svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.Pokud se rozsvítí za chodu
motoruVýstraha
Může být přerušeno mazání
motoru. To může mít za následek
poškození motoru a/nebo
zablokování hnaných kol.
1. Zařaďte neutrál.
2. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili
jejich pohybu.
3. Vypněte zapalování.
9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu.
Během režimu Autostop je
posilovač brzd stále funkční.
Page 90 of 255
88Přístroje a ovládací prvkyNevytahujte klíč ze spínací
skřínky, dokud vozidlo zcela
nezastaví, jinak může dojít
k neočekávanému zamknutí
řízení.
Nechte motor vypnutý a zajistěte
odtah vozidla do servisu 3 179.
Nízká hladina paliva o svítí žlutě.
Hladina v palivové nádrži je příliš
nízko.
Doplňování paliva 3 170.
Odvzdušnění palivové soustavy
vznětového motoru 3 184.
Autostop
D svítí nebo bliká zeleně.
Svítí zeleně
Motor pracuje v režimu Autostop.
Bliká zeleně
Funkce Autostop je buď dočasně
nedostupná, nebo byl režim Autostop vyvolán automaticky.
Systém Stop-start 3 127.
Vnější osvětlení
8 svítí zeleně.
Je rozsvícené vnější osvětlení vozidla
3 101.
Tlumená světla
9 svítí zeleně.
Rozsvítí se při zapnutí tlumených
světel.
Dálková světla
C svítí modře.
Svítí při zapnutých dálkových
světlech nebo během použití světelné houkačky 3 102.
Asistent dálkových světel f svítí zeleně.Je aktivována podpora ovládání
dálkových světel 3 102.
Přední mlhová světla
> svítí zeleně.
Jsou rozsvícená přední mlhová světla 3 106.
Zadní světlo do mlhy ø svítí žlutě.
Je zapnuto zadní světlo do mlhy
3 106.
Dešťový snímač < svítí zeleně.
Svítí, když je zapnuté automatické
stírání s dešťovým snímačem.
Stěrače a ostřikovače čelního skla 3 72.
Tempomat
V informačním centru řidiče svítí m.
Tempomat 3 142.
