Fahren und Bedienung189Kraftstoffe

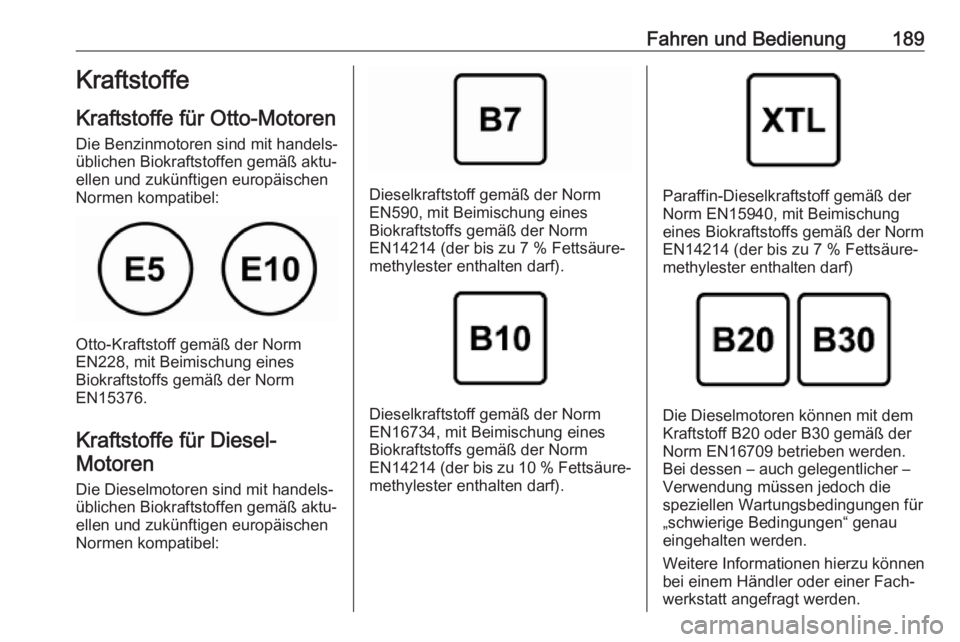

Kraftstoffe für Otto-Motoren Die Benzinmotoren sind mit handels‐
üblichen Biokraftstoffen gemäß aktu‐
ellen und zukünftigen europäischen
Normen kompatibel:
Otto-Kraftstoff gemäß der Norm
EN228, mit Beimischung eines
Biokraftstoffs gemäß der Norm
EN15376.
Kraftstoffe für Diesel- Motoren
Die Dieselmotoren sind mit handels‐
üblichen Biokraftstoffen gemäß aktu‐
ellen und zukünftigen europäischen
Normen kompatibel:
Dieselkraftstoff gemäß der Norm
EN590, mit Beimischung eines
Biokraftstoffs gemäß der Norm
EN14214 (der bis zu 7 % Fettsäure‐
methylester enthalten darf).
Dieselkraftstoff gemäß der Norm
EN16734, mit Beimischung eines
Biokraftstoffs gemäß der Norm
EN14214 (der bis zu 10 % Fettsäure‐
methylester enthalten darf).
Paraffin-Dieselkraftstoff gemäß der
Norm EN15940, mit Beimischung
eines Biokraftstoffs gemäß der Norm
EN14214 (der bis zu 7 % Fettsäure‐
methylester enthalten darf)
Die Dieselmotoren können mit dem
Kraftstoff B20 oder B30 gemäß der Norm EN16709 betrieben werden.
Bei dessen – auch gelegentlicher –
Verwendung müssen jedoch die
speziellen Wartungsbedingungen für
„schwierige Bedingungen“ genau
eingehalten werden.
Weitere Informationen hierzu können
bei einem Händler oder einer Fach‐
werkstatt angefragt werden.

190Fahren und BedienungAchtung
Die Verwendung anderer Arten
von (Bio-)Kraftstoff (pflanzliches
oder tierisches Öl, pur oder
verdünnt, Heizöl usw.) ist streng
verboten (Gefahr der Beschädi‐
gung von Motor und Kraftstoffsys‐ tem).
Hinweis
Es dürfen nur Dieselzusätze
verwendet werden, die der Norm
B715001 entsprechen.
Betrieb bei niedrigen
Temperaturen
Bei Temperaturen unter 0 °C können
einige Dieselprodukte mit Biodiesel‐
mischungen einfrieren oder versul‐ zen, was sich auf das Kraftstoffver‐
sorgungssystem auswirken kann.
Der Motor kann möglicherweise nicht
richtig gestartet und betrieben
werden. Darauf achten, dass bei
Umgebungstemperaturen unter 0 °C
wintertauglicher Dieselkraftstoff
getankt wird.
Es kann Arctic-Dieselkraftstoff bei
extremen Kältetemperaturen unter
-20 °C verwendet werden. Der
Einsatz dieser Kraftstoffqualität wird
in warmen oder heißen Klimazonen
nicht empfohlen und kann zu Motor‐
absterben, schlechtem Startverhal‐
ten und Schäden am Kraftstoffein‐
spritzsystem führen.

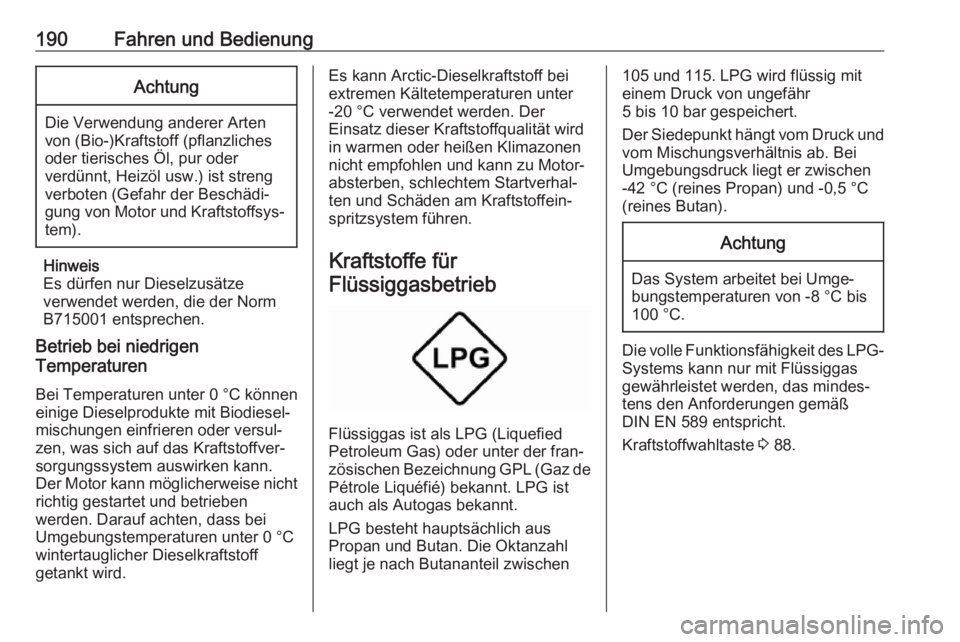

Kraftstoffe fürFlüssiggasbetrieb
Flüssiggas ist als LPG (Liquefied
Petroleum Gas) oder unter der fran‐
zösischen Bezeichnung GPL (Gaz de Pétrole Liquéfié) bekannt. LPG ist
auch als Autogas bekannt.
LPG besteht hauptsächlich aus
Propan und Butan. Die Oktanzahl
liegt je nach Butananteil zwischen
105 und 115. LPG wird flüssig mit
einem Druck von ungefähr
5 bis 10 bar gespeichert.
Der Siedepunkt hängt vom Druck und vom Mischungsverhältnis ab. Bei
Umgebungsdruck liegt er zwischen
-42 °C (reines Propan) und -0,5 °C
(reines Butan).Achtung
Das System arbeitet bei Umge‐
bungstemperaturen von -8 °C bis 100 °C.
Die volle Funktionsfähigkeit des LPG- Systems kann nur mit Flüssiggas
gewährleistet werden, das mindes‐ tens den Anforderungen gemäß
DIN EN 589 entspricht.
Kraftstoffwahltaste 3 88.

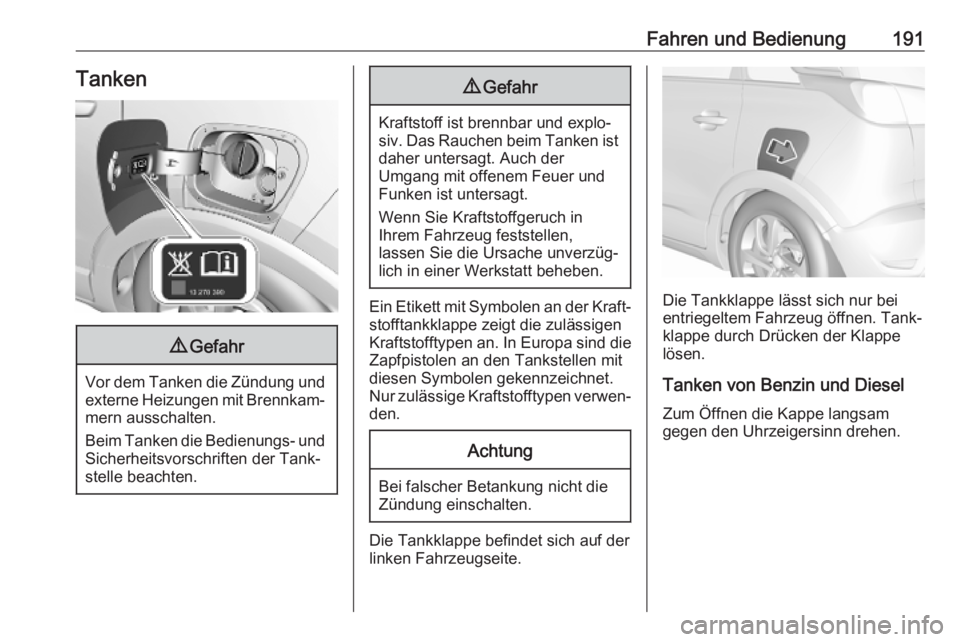

Fahren und Bedienung191Tanken9Gefahr
Vor dem Tanken die Zündung und
externe Heizungen mit Brennkam‐mern ausschalten.
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der
Umgang mit offenem Feuer und
Funken ist untersagt.
Wenn Sie Kraftstoffgeruch in
Ihrem Fahrzeug feststellen,
lassen Sie die Ursache unverzüg‐
lich in einer Werkstatt beheben.
Ein Etikett mit Symbolen an der Kraft‐ stofftankklappe zeigt die zulässigen
Kraftstofftypen an. In Europa sind die
Zapfpistolen an den Tankstellen mit diesen Symbolen gekennzeichnet.Nur zulässige Kraftstofftypen verwen‐ den.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich auf der linken Fahrzeugseite.
Die Tankklappe lässt sich nur bei
entriegeltem Fahrzeug öffnen. Tank‐
klappe durch Drücken der Klappe
lösen.
Tanken von Benzin und Diesel
Zum Öffnen die Kappe langsam
gegen den Uhrzeigersinn drehen.

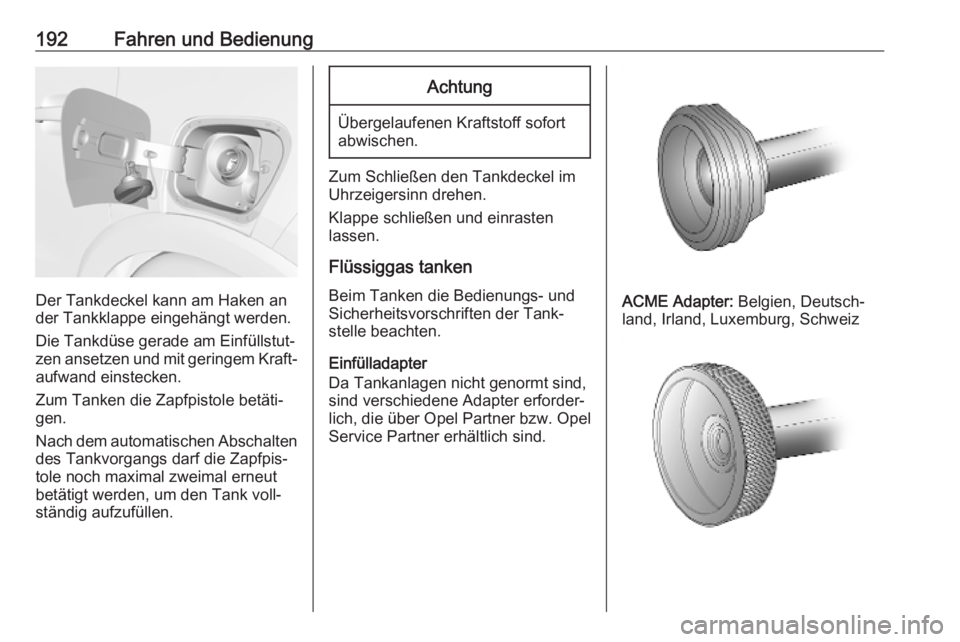

192Fahren und Bedienung
Der Tankdeckel kann am Haken an
der Tankklappe eingehängt werden.
Die Tankdüse gerade am Einfüllstut‐
zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
Zum Tanken die Zapfpistole betäti‐
gen.
Nach dem automatischen Abschalten
des Tankvorgangs darf die Zapfpis‐ tole noch maximal zweimal erneut
betätigt werden, um den Tank voll‐
ständig aufzufüllen.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Zum Schließen den Tankdeckel im
Uhrzeigersinn drehen.
Klappe schließen und einrasten
lassen.
Flüssiggas tanken
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
Einfülladapter
Da Tankanlagen nicht genormt sind,
sind verschiedene Adapter erforder‐
lich, die über Opel Partner bzw. Opel
Service Partner erhältlich sind.
ACME Adapter: Belgien, Deutsch‐
land, Irland, Luxemburg, Schweiz

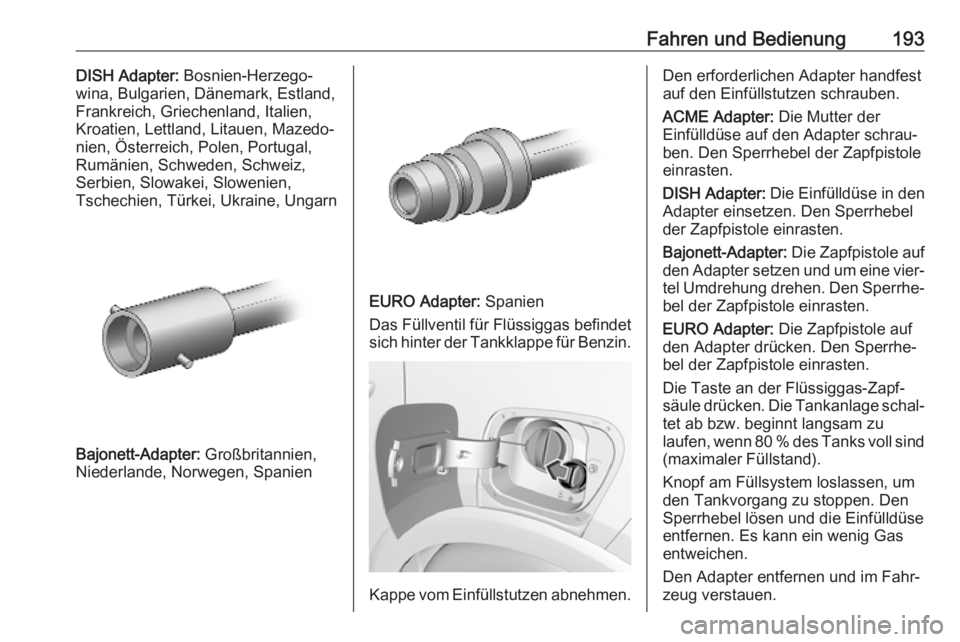

Fahren und Bedienung193DISH Adapter: Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Estland,
Frankreich, Griechenland, Italien, Kroatien, Lettland, Litauen, Mazedo‐
nien, Österreich, Polen, Portugal,
Rumänien, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Tschechien, Türkei, Ukraine, Ungarn
Bajonett-Adapter: Großbritannien,
Niederlande, Norwegen, Spanien
EURO Adapter: Spanien
Das Füllventil für Flüssiggas befindet
sich hinter der Tankklappe für Benzin.
Kappe vom Einfüllstutzen abnehmen.
Den erforderlichen Adapter handfest
auf den Einfüllstutzen schrauben.
ACME Adapter: Die Mutter der
Einfülldüse auf den Adapter schrau‐
ben. Den Sperrhebel der Zapfpistole
einrasten.
DISH Adapter: Die Einfülldüse in den
Adapter einsetzen. Den Sperrhebel
der Zapfpistole einrasten.
Bajonett-Adapter: Die Zapfpistole auf
den Adapter setzen und um eine vier‐ tel Umdrehung drehen. Den Sperrhe‐
bel der Zapfpistole einrasten.
EURO Adapter: Die Zapfpistole auf
den Adapter drücken. Den Sperrhe‐
bel der Zapfpistole einrasten.
Die Taste an der Flüssiggas-Zapf‐
säule drücken. Die Tankanlage schal‐ tet ab bzw. beginnt langsam zu
laufen, wenn 80 % des Tanks voll sind (maximaler Füllstand).
Knopf am Füllsystem loslassen, um
den Tankvorgang zu stoppen. Den
Sperrhebel lösen und die Einfülldüse
entfernen. Es kann ein wenig Gas
entweichen.
Den Adapter entfernen und im Fahr‐
zeug verstauen.

194Fahren und BedienungDie Schutzkappe anbringen, um das
Eindringen von Fremdkörpern in die
Einfüllöffnung und in die Anlage zu
verhindern.9 Warnung
Aufgrund der Systemkonstruktion
ist das Austreten von Flüssiggas
nach Lösen des Verriegelungshe‐
bels unvermeidbar. Nicht einat‐
men.
9 Warnung
Der Flüssiggastank darf aus
Sicherheitsgründen nur zu 80 %
gefüllt werden.
Das Multifunktionsventil am Flüssig‐
gastank begrenzt die Füllmenge
automatisch. Wenn eine größere
Menge eingefüllt wird, empfehlen wir,
das Fahrzeug erst dann Sonnenlicht
auszusetzen, wenn die überschüs‐
sige Menge verbraucht ist.
12 Minuten nach dem Ausschalten
der Zündung wird das Kraftstoffein‐
füllsystem ausgeschaltet. Zum
Neustarten die Zündung ein- und
wieder ausschalten.
TankdeckelNur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.Anhängerzugvorrich‐
tung
Allgemeine Informationen
Die werkseitig eingebaute Zugvor‐
richtung ist unter der hinteren Stoß‐
fängerverkleidung eingeklappt.
Den nachträglichen Einbau von einer Werkstatt durchführen lassen. Gege‐
benenfalls müssen Änderungen am
Fahrzeug, die die Kühlung, Hitze‐
schutzschilde oder andere Systeme
betreffen, durchgeführt werden. Nur
eine für das Fahrzeug zugelassene
Anhängerzugvorrichtung verwenden.
Um Schäden am Fahrzeug zu verhin‐ dern, kann die elektrische Heck‐
klappe nicht mit der Funkfernbedie‐
nung betätigt werden, wenn ein
Anhänger elektrisch angeschlossen
ist.
Die Erkennungsfunktion einer ausge‐
fallenen Leuchte kann für die Anhän‐
gerbremsleuchten keinen teilweisen
Leuchtenausfall erkennen. Bei vier
5-W-Leuchten wird beispielsweise

Fahren und Bedienung195erst dann ein Ausfall erkannt, wenn
nur noch eine oder keine der 5-W-
Leuchten funktioniert.
Mit LED-Leuchten ausgerüstete
Anhänger sind für den Kabelsatz dieser Anhängerzugvorrichtung nicht
geeignet.
Die Montage einer Anhängerzugvor‐
richtung kann die Öffnung der
Abschleppöse verdecken. Wenn dies
der Fall ist, die Kugelstange zum
Abschleppen verwenden.
Fahrverhalten,
Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐
gung des Anhängers ein Stabilisator verwendet wird, der auf den Kugel‐
kopf wirkt.
Im Anhängerbetrieb nicht schneller
als 80 km/h fahren. Eine Höchstge‐
schwindigkeit von 100 km/h ist im
Anhängerbetrieb nur zulässig, wenn
ein Schwingungsdämpfer verwendetwird und das zulässige Anhängerge‐
samtgewicht das Fahrzeugleerge‐
wicht nicht überschreitet.
Für Anhänger mit geringer Fahrstabi‐
lität und für Wohnanhänger wird drin‐ gend die Verwendung eines Schwin‐gungsdämpfers empfohlen.
Sollte der Anhänger zu schlingern beginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐
gen wie bei entsprechender Bergauf‐ fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle
Zuladung einstellen 3 260.
Anhängerbetrieb Anhängelast
Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenzzwischen dem tatsächlichen Gesamt‐
gewicht des Anhängers und der
tatsächlichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert.
Dieser Wert gilt in der Regel für Stei‐
gungen bis 12 %.
Die zulässige Anhängerlast gilt bis
zur spezifizierten Neigung und auf
Meereshöhe. Da sich die Motorleis‐
tung wegen der dünner werdenden
Luft bei zunehmender Höhe verrin‐
gert und sich dadurch die Steigfähig‐ keit verschlechtert, sinkt auch das
zulässige Zuggesamtgewicht pro
1000 m zusätzlicher Höhe um 10 %.
Auf Straßen mit leichten Anstiegen
(weniger als 8 %, z. B. auf Autobah‐
nen) muss das Zuggesamtgewicht
nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 249.

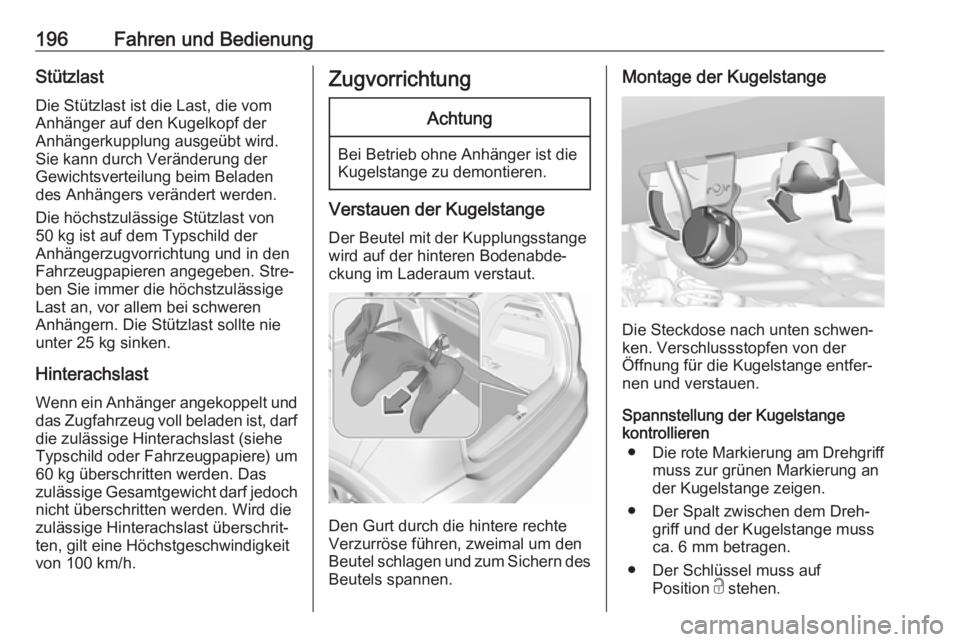

196Fahren und BedienungStützlastDie Stützlast ist die Last, die vom
Anhänger auf den Kugelkopf der
Anhängerkupplung ausgeübt wird.
Sie kann durch Veränderung der
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.
Die höchstzulässige Stützlast von
50 kg ist auf dem Typschild der
Anhängerzugvorrichtung und in den
Fahrzeugpapieren angegeben. Stre‐
ben Sie immer die höchstzulässige
Last an, vor allem bei schweren
Anhängern. Die Stützlast sollte nie
unter 25 kg sinken.
Hinterachslast Wenn ein Anhänger angekoppelt und
das Zugfahrzeug voll beladen ist, darf die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
60 kg überschritten werden. Das
zulässige Gesamtgewicht darf jedoch
nicht überschritten werden. Wird die
zulässige Hinterachslast überschrit‐
ten, gilt eine Höchstgeschwindigkeit
von 100 km/h.ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Verstauen der Kugelstange
Der Beutel mit der Kupplungsstange
wird auf der hinteren Bodenabde‐
ckung im Laderaum verstaut.
Den Gurt durch die hintere rechte
Verzurröse führen, zweimal um den
Beutel schlagen und zum Sichern des
Beutels spannen.
Montage der Kugelstange
Die Steckdose nach unten schwen‐
ken. Verschlussstopfen von der
Öffnung für die Kugelstange entfer‐
nen und verstauen.
Spannstellung der Kugelstange
kontrollieren
● Die rote Markierung am Drehgriff
muss zur grünen Markierung an der Kugelstange zeigen.
● Der Spalt zwischen dem Dreh‐ griff und der Kugelstange muss
ca. 6 mm betragen.
● Der Schlüssel muss auf Position c stehen.

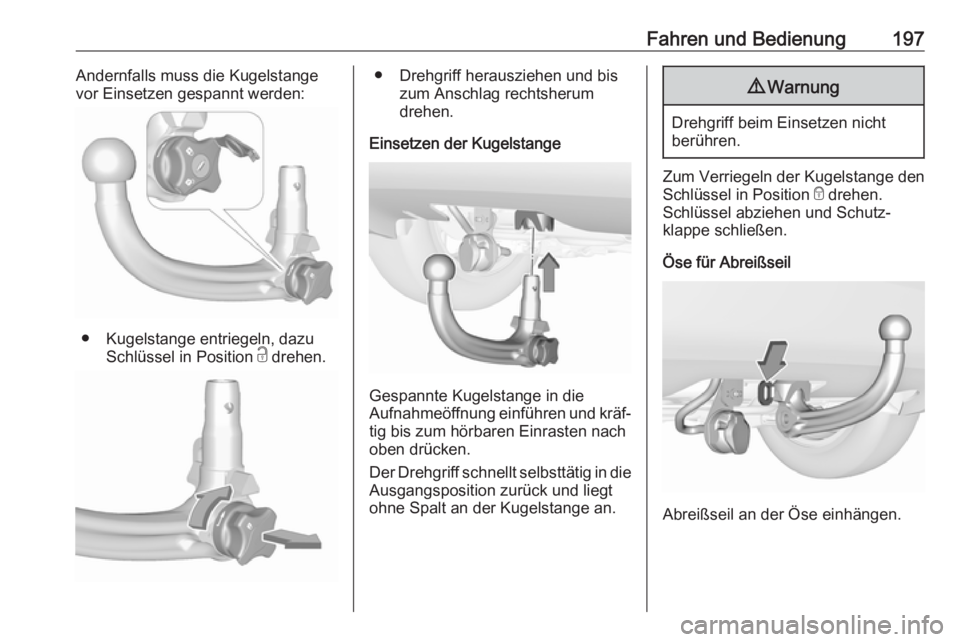

Fahren und Bedienung197Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
● Kugelstange entriegeln, dazu
Schlüssel in Position c drehen.
● Drehgriff herausziehen und bis
zum Anschlag rechtsherum
drehen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die
Aufnahmeöffnung einführen und kräf‐ tig bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.
9 Warnung
Drehgriff beim Einsetzen nicht
berühren.
Zum Verriegeln der Kugelstange den
Schlüssel in Position e drehen.
Schlüssel abziehen und Schutz‐ klappe schließen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.

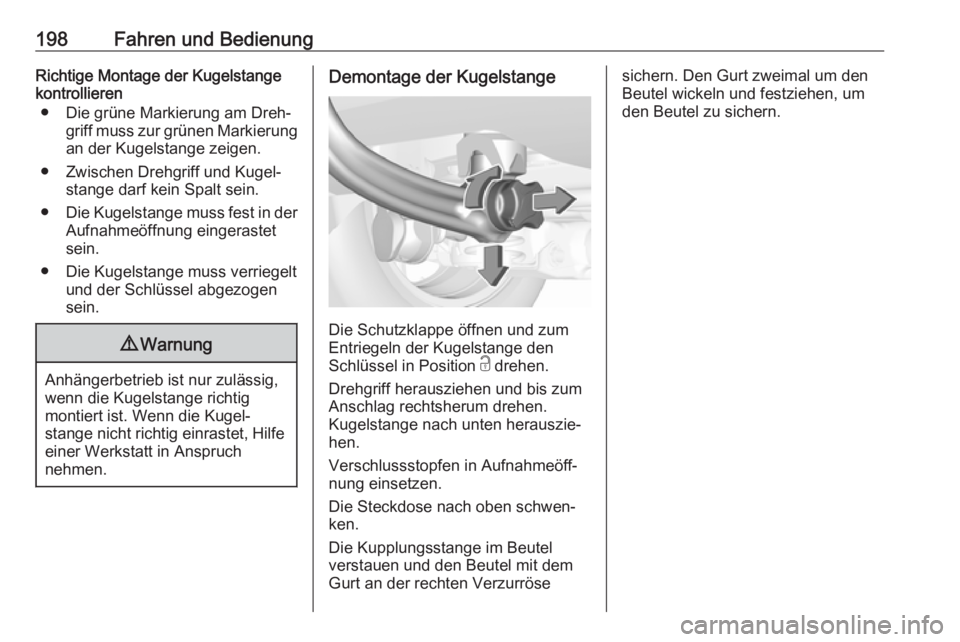

198Fahren und BedienungRichtige Montage der Kugelstange
kontrollieren
● Die grüne Markierung am Dreh‐ griff muss zur grünen Markierung
an der Kugelstange zeigen.
● Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
● Die Kugelstange muss fest in der
Aufnahmeöffnung eingerastet
sein.
● Die Kugelstange muss verriegelt und der Schlüssel abgezogensein.9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig
montiert ist. Wenn die Kugel‐
stange nicht richtig einrastet, Hilfe einer Werkstatt in Anspruch
nehmen.
Demontage der Kugelstange
Die Schutzklappe öffnen und zum
Entriegeln der Kugelstange den
Schlüssel in Position c drehen.
Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen.
Kugelstange nach unten herauszie‐
hen.
Verschlussstopfen in Aufnahmeöff‐
nung einsetzen.
Die Steckdose nach oben schwen‐
ken.
Die Kupplungsstange im Beutel
verstauen und den Beutel mit dem
Gurt an der rechten Verzurröse
sichern. Den Gurt zweimal um den
Beutel wickeln und festziehen, um
den Beutel zu sichern.
