Pleie av bilen199Nr.Strømkrets10Motorstyring11Motorstyring12Motorens kjøleenhet13Karosserielektronikkmodul14Intelligent batteriføler15–16Tåkelys foran17–18Høyre fjernlys19Venstre fjernlys20Drivstoffpumpe for motorstyring21Startmotor22–23Startmotor24Tilhengerfeste25Sikringsboks under instrument‐
panelet26GirelektronikkNr.Strømkrets27Karosserielektronikkmodul28Motorelektronikk29Visker foran30Karosserielektronikkmodul
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

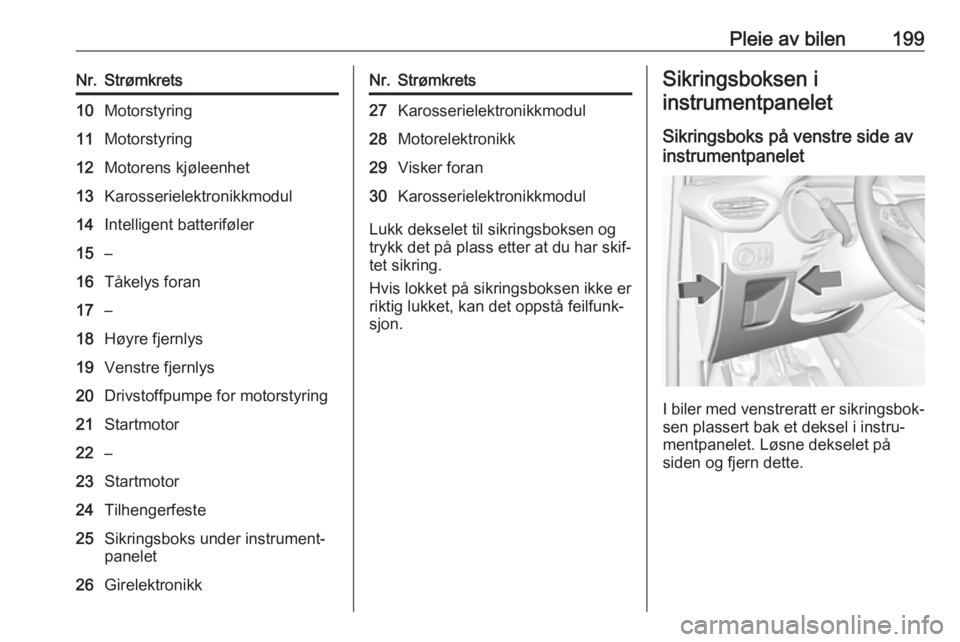

Sikringsboksen i
instrumentpanelet
Sikringsboks på venstre side av
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak et deksel i instru‐
mentpanelet. Løsne dekselet på siden og fjern dette.

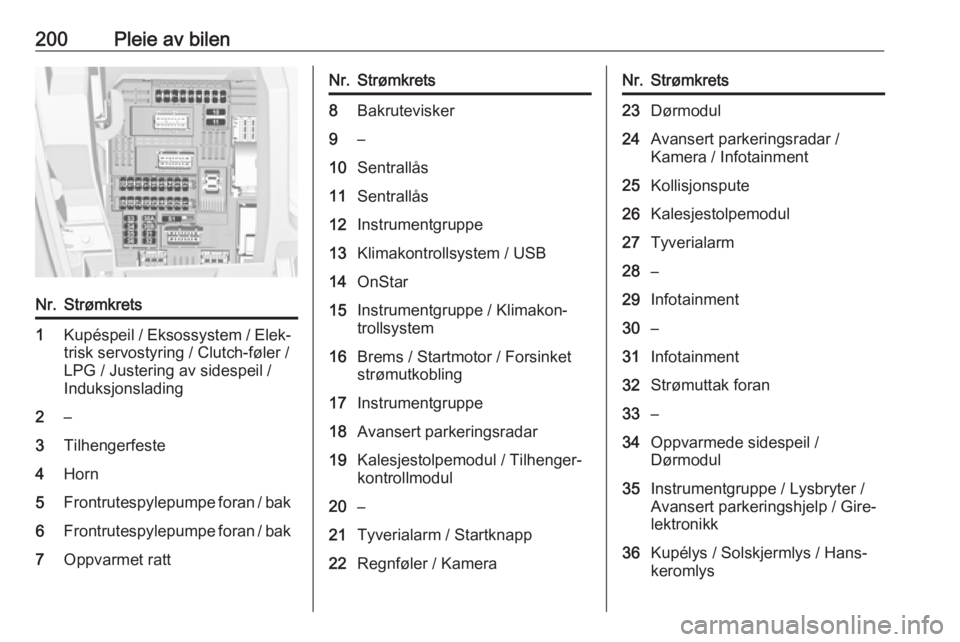

200Pleie av bilenNr.Strømkrets1Kupéspeil / Eksossystem / Elek‐
trisk servostyring / Clutch-føler /
LPG / Justering av sidespeil /
Induksjonslading2–3Tilhengerfeste4Horn5Frontrutespylepumpe foran / bak6Frontrutespylepumpe foran / bak7Oppvarmet rattNr.Strømkrets8Bakrutevisker9–10Sentrallås11Sentrallås12Instrumentgruppe13Klimakontrollsystem / USB14OnStar15Instrumentgruppe / Klimakon‐
trollsystem16Brems / Startmotor / Forsinket
strømutkobling17Instrumentgruppe18Avansert parkeringsradar19Kalesjestolpemodul / Tilhenger‐
kontrollmodul20–21Tyverialarm / Startknapp22Regnføler / KameraNr.Strømkrets23Dørmodul24Avansert parkeringsradar /
Kamera / Infotainment25Kollisjonspute26Kalesjestolpemodul27Tyverialarm28–29Infotainment30–31Infotainment32Strømuttak foran33–34Oppvarmede sidespeil /
Dørmodul35Instrumentgruppe / Lysbryter /
Avansert parkeringshjelp / Gire‐
lektronikk36Kupélys / Solskjermlys / Hans‐
keromlys

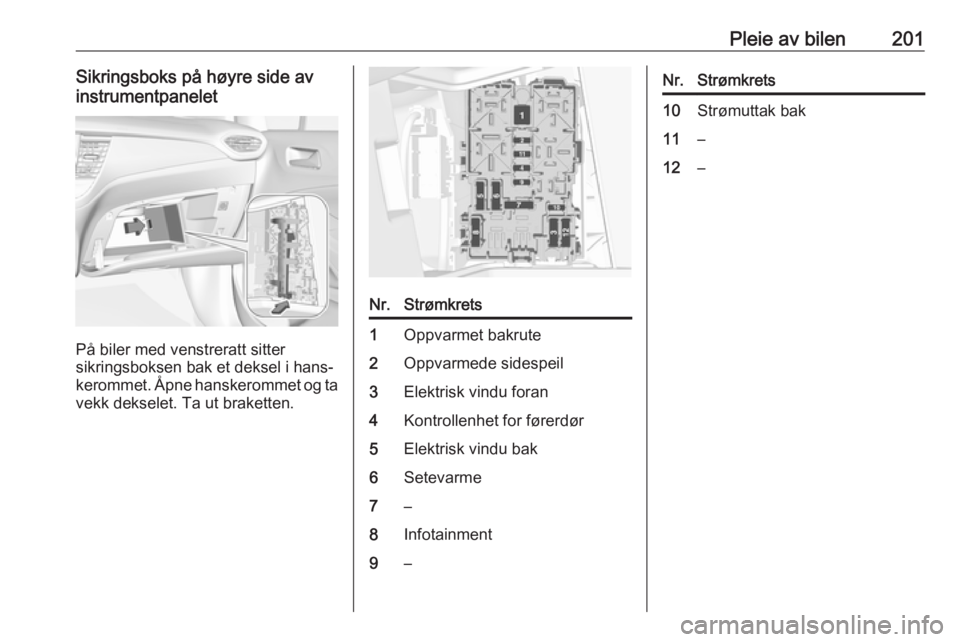

Pleie av bilen201Sikringsboks på høyre side av
instrumentpanelet
På biler med venstreratt sitter
sikringsboksen bak et deksel i hans‐
kerommet. Åpne hanskerommet og ta
vekk dekselet. Ta ut braketten.
Nr.Strømkrets1Oppvarmet bakrute2Oppvarmede sidespeil3Elektrisk vindu foran4Kontrollenhet for førerdør5Elektrisk vindu bak6Setevarme7–8Infotainment9–Nr.Strømkrets10Strømuttak bak11–12–

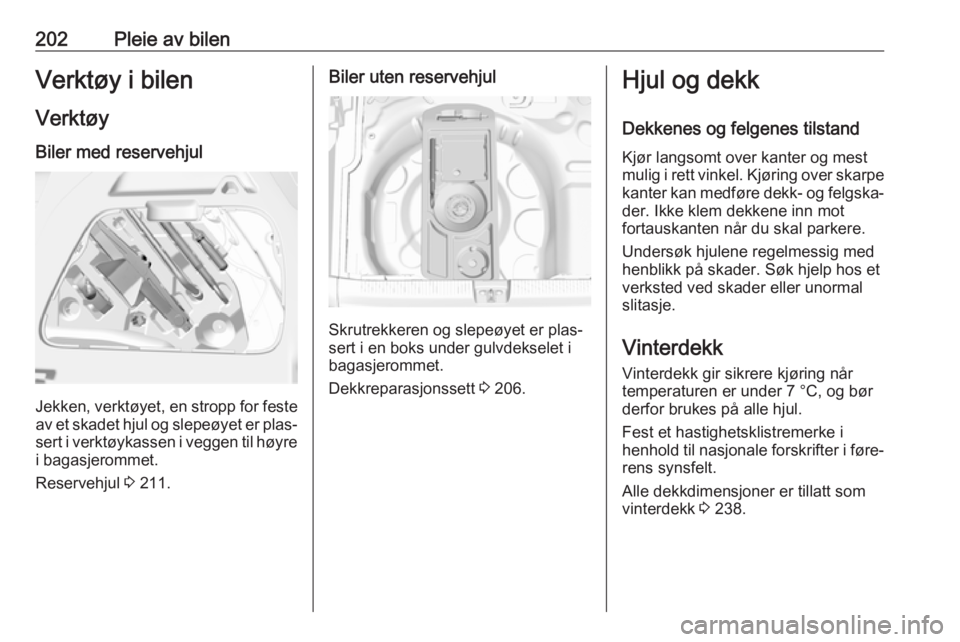

202Pleie av bilenVerktøy i bilenVerktøy
Biler med reservehjul
Jekken, verktøyet, en stropp for feste av et skadet hjul og slepeøyet er plas‐
sert i verktøykassen i veggen til høyre i bagasjerommet.
Reservehjul 3 211.
Biler uten reservehjul
Skrutrekkeren og slepeøyet er plas‐
sert i en boks under gulvdekselet i
bagasjerommet.
Dekkreparasjonssett 3 206.
Hjul og dekk
Dekkenes og felgenes tilstand Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe
kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vinterdekk
Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør derfor brukes på alle hjul.
Fest et hastighetsklistremerke i
henhold til nasjonale forskrifter i føre‐ rens synsfelt.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 238.

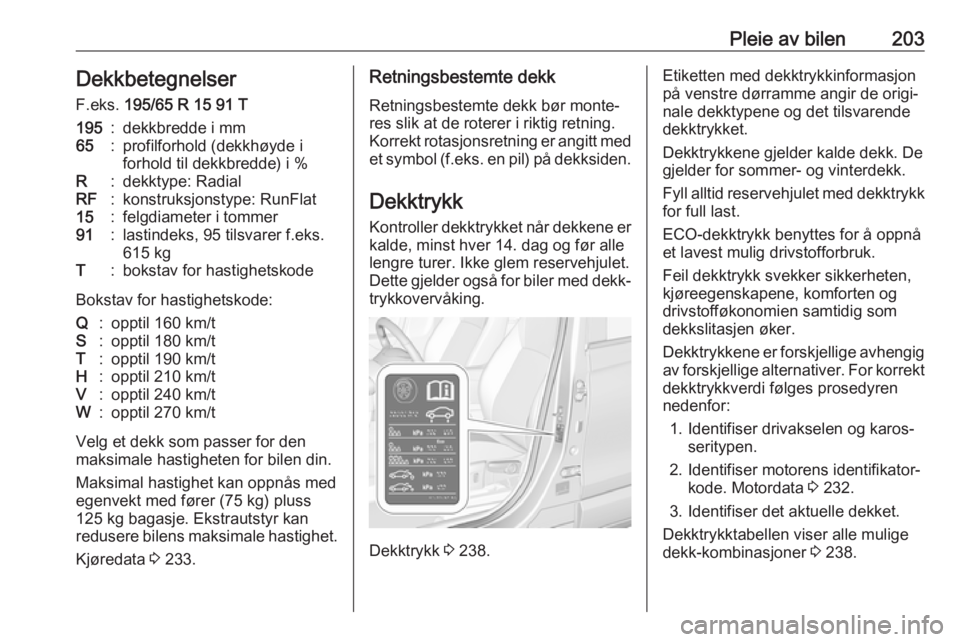

Pleie av bilen203Dekkbetegnelser
F.eks. 195/65 R 15 91 T195:dekkbredde i mm65:profilforhold (dekkhøyde i
forhold til dekkbredde) i %R:dekktype: RadialRF:konstruksjonstype: RunFlat15:felgdiameter i tommer91:lastindeks, 95 tilsvarer f.eks.
615 kgT:bokstav for hastighetskode
Bokstav for hastighetskode:
Q:opptil 160 km/tS:opptil 180 km/tT:opptil 190 km/tH:opptil 210 km/tV:opptil 240 km/tW:opptil 270 km/t
Velg et dekk som passer for den
maksimale hastigheten for bilen din.
Maksimal hastighet kan oppnås med
egenvekt med fører (75 kg) pluss
125 kg bagasje. Ekstrautstyr kan
redusere bilens maksimale hastighet.
Kjøredata 3 233.
Retningsbestemte dekk
Retningsbestemte dekk bør monte‐
res slik at de roterer i riktig retning. Korrekt rotasjonsretning er angitt med
et symbol ( f.eks. en pil) på dekksiden.
Dekktrykk Kontroller dekktrykket når dekkene er
kalde, minst hver 14. dag og før alle lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.
Dekktrykk 3 238.
Etiketten med dekktrykkinformasjon
på venstre dørramme angir de origi‐
nale dekktypene og det tilsvarende
dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig
av forskjellige alternativer. For korrekt dekktrykkverdi følges prosedyren
nedenfor:
1. Identifiser drivakselen og karos‐ seritypen.
2. Identifiser motorens identifikator‐ kode. Motordata 3 232.
3. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige
dekk-kombinasjoner 3 238.

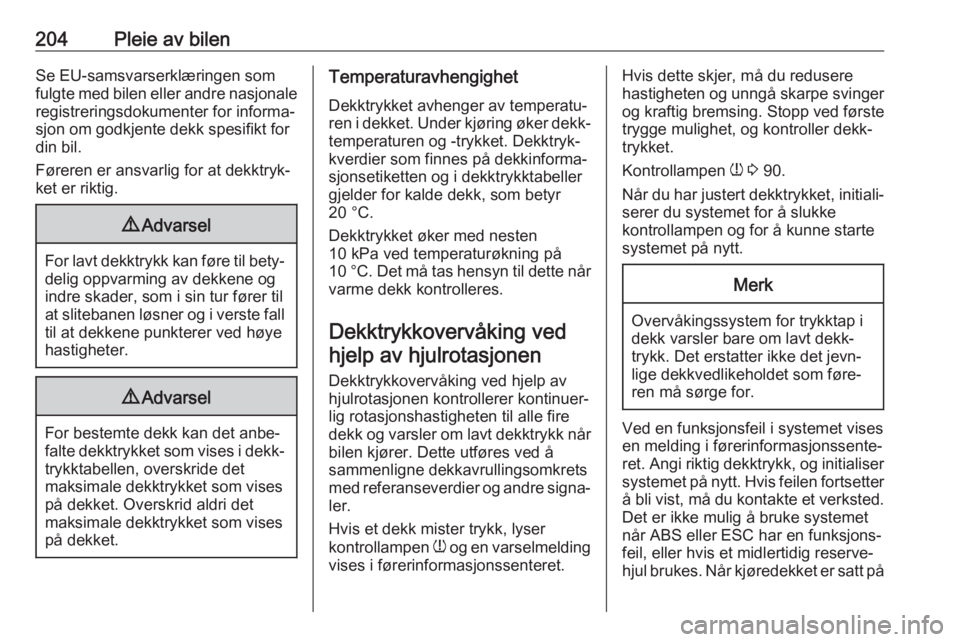

204Pleie av bilenSe EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til bety‐
delig oppvarming av dekkene og
indre skader, som i sin tur fører til
at slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
9 Advarsel
For bestemte dekk kan det anbe‐
falte dekktrykket som vises i dekk‐ trykktabellen, overskride det
maksimale dekktrykket som vises
på dekket. Overskrid aldri det
maksimale dekktrykket som vises
på dekket.
Temperaturavhengighet
Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐
temperaturen og -trykket. Dekktryk‐
kverdier som finnes på dekkinforma‐
sjonsetiketten og i dekktrykktabeller
gjelder for kalde dekk, som betyr
20 °C.
Dekktrykket øker med nesten
10 kPa ved temperaturøkning på
10 °C. Det må tas hensyn til dette når
varme dekk kontrolleres.
Dekktrykkovervåking vedhjelp av hjulrotasjonen
Dekktrykkovervåking ved hjelp av
hjulrotasjonen kontrollerer kontinuer‐
lig rotasjonshastigheten til alle fire
dekk og varsler om lavt dekktrykk når bilen kjører. Dette utføres ved å
sammenligne dekkavrullingsomkrets
med referanseverdier og andre signa‐
ler.
Hvis et dekk mister trykk, lyser
kontrollampen w og en varselmelding
vises i førerinformasjonssenteret.Hvis dette skjer, må du redusere
hastigheten og unngå skarpe svinger
og kraftig bremsing. Stopp ved første trygge mulighet, og kontroller dekk‐
trykket.
Kontrollampen w 3 90.
Når du har justert dekktrykket, initiali‐
serer du systemet for å slukke
kontrollampen og for å kunne starte
systemet på nytt.Merk
Overvåkingssystem for trykktap i
dekk varsler bare om lavt dekk‐
trykk. Det erstatter ikke det jevn‐ lige dekkvedlikeholdet som føre‐ren må sørge for.
Ved en funksjonsfeil i systemet vises
en melding i førerinformasjonssente‐
ret. Angi riktig dekktrykk, og initialiser
systemet på nytt. Hvis feilen fortsetter å bli vist, må du kontakte et verksted.
Det er ikke mulig å bruke systemet
når ABS eller ESC har en funksjons‐
feil, eller hvis et midlertidig reserve‐
hjul brukes. Når kjøredekket er satt på

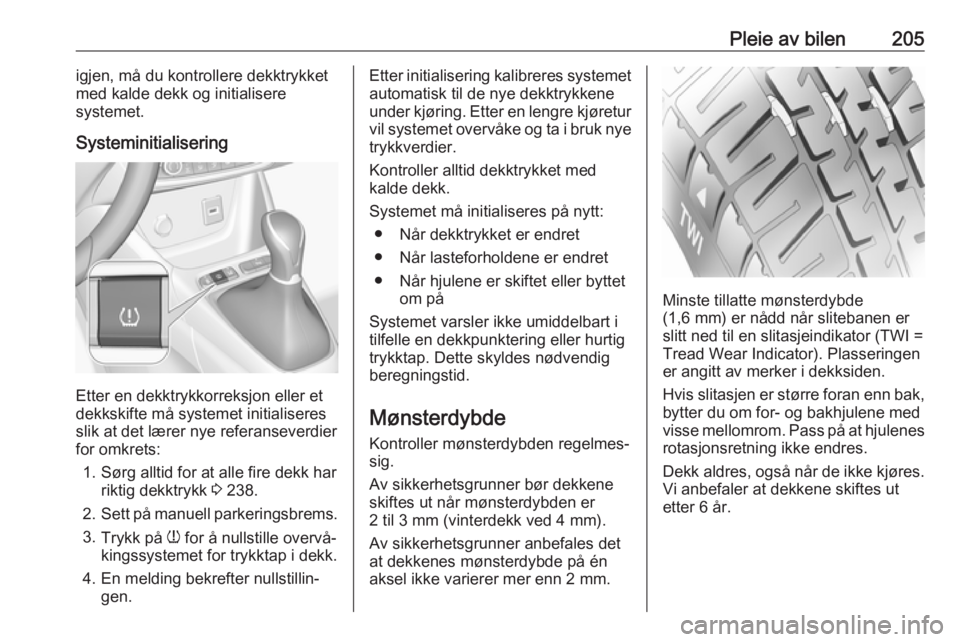

Pleie av bilen205igjen, må du kontrollere dekktrykket
med kalde dekk og initialisere
systemet.
Systeminitialisering
Etter en dekktrykkorreksjon eller et
dekkskifte må systemet initialiseres slik at det lærer nye referanseverdier
for omkrets:
1. Sørg alltid for at alle fire dekk har riktig dekktrykk 3 238.
2. Sett på manuell parkeringsbrems.
3. Trykk på w for å nullstille overvå‐
kingssystemet for trykktap i dekk.
4. En melding bekrefter nullstillin‐ gen.
Etter initialisering kalibreres systemet
automatisk til de nye dekktrykkene
under kjøring. Etter en lengre kjøretur vil systemet overvåke og ta i bruk nyetrykkverdier.
Kontroller alltid dekktrykket med
kalde dekk.
Systemet må initialiseres på nytt: ● Når dekktrykket er endret
● Når lasteforholdene er endret
● Når hjulene er skiftet eller byttet om på
Systemet varsler ikke umiddelbart i
tilfelle en dekkpunktering eller hurtig
trykktap. Dette skyldes nødvendig
beregningstid.
Mønsterdybde Kontroller mønsterdybden regelmes‐
sig.
Av sikkerhetsgrunner bør dekkene
skiftes ut når mønsterdybden er
2 til 3 mm (vinterdekk ved 4 mm).
Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én
aksel ikke varierer mer enn 2 mm.
Minste tillatte mønsterdybde
(1,6 mm) er nådd når slitebanen er
slitt ned til en slitasjeindikator (TWI =
Tread Wear Indicator). Plasseringen
er angitt av merker i dekksiden.
Hvis slitasjen er større foran enn bak,
bytter du om for- og bakhjulene med
visse mellomrom. Pass på at hjulenes
rotasjonsretning ikke endres.
Dekk aldres, også når de ikke kjøres. Vi anbefaler at dekkene skiftes utetter 6 år.

206Pleie av bilenDekkskift, og hjuldimensjon
Ved bruk av dekk med en annen
dimensjon enn de fabrikkmonterte
dekkene kan det være nødvendig å
programmere overvåkingssystemet
for trykktap i dekk på nytt og foreta
endringer på bilen.
Overvåkingssystem for trykktap i
dekk 3 204.
Skift ut etiketten for dekktrykk.9 Advarsel
Bruk av uegnede dekk eller felger
kan forårsake ulykker og vil gjøre
bilens driftstillatelse ugyldig.
Hjulkapsler
Bruk hjulkapsler og dekk som er
fabrikkgodkjent for den aktuelle bilen,
og som dermed oppfyller alle krav til
den aktuelle felg- og dekkombinasjo‐
nen.
Hvis det brukes hjulkapsler og dekk
som ikke er fabrikkgodkjent, må
dekkene ikke ha felgbeskyttelses‐
kant.
Hjulkapsler må ikke hemme kjølingen av bremsene.9 Advarsel
Bruk av uegnede dekk eller hjul‐
kapsler kan føre til plutselig lufttap
og dermed til ulykker.
Biler med stålfelger: Ved bruk av
låsende hjulmutre, skal hjulkapslene
ikke monteres.
Kjettinger
Kjettinger er bare tillatt på forhjulene.
Bruk finleddede kjettinger som maksi‐malt bygger 10 mm på slitebanen ogpå innsiden av dekkene (med kjet‐
tinglås).9 Advarsel
Skader kan føre til at dekket punk‐
terer.
Kjettinger er bare tillatt på dekk meddimensjonene 195/65 R15 91 og
195/60 R16 89
Nødhjul Det er ikke tillatt å bruke kjetting på
nødhjulet.
Dekkreparasjonssett
Mindre skader på slitebanen kan
repareres med dekkreparasjonsset‐
tet.
Ikke fjern fremmedlegemer fra
dekket.
Skader på dekket som er større enn 4 mm eller befinner seg på siden av
dekket, kan ikke repareres med repa‐ rasjonssettet.

Pleie av bilen2079Advarsel
Kjør ikke fortere enn 80 km/t.
Må ikke brukes i lengre tid om
gangen.
Styring og håndtering kan påvir‐ kes.
Ved dekkskade:
Trekk til håndbremsen, og legg inn
1. gir, revers eller P.
Dekkreparasjonssettet er under gulv‐
dekselet i bagasjerommet.
1. Ta ut kompressoren og flasken med tetningsmiddel.
2. Dra av fartsgrensemerket påflasken med tetningsmiddel, og
plasser merket i et område som er synlig for føreren.
3. Ta ut den elektriske ledningen og luftslangen fra oppbevaringsrom‐
met på undersiden av kompres‐
soren.
4. Skru kompressorens luftslange til koblingen på flasken med
tetningsmiddel.
5. Fest flasken i braketten på kompressoren.
Sett kompressoren ved siden av
dekket slik at flasken med
tetningsmiddel står.
6. Skru av ventilhetten på det defekte dekket.

208Pleie av bilen
7. Skru påfyllingsslangen på dekk‐ventilen.
8. Bryteren på kompressoren må stilles på J.
9. Sett kompressorstøpselet i strøm‐
uttaket eller sigarettennerkontak‐
ten.
For å unngå utlading av batteriet
anbefaler vi at du lar motoren gå.10. Slå vippebryteren på kompresso‐ ren på I. Dekket fylles med
tetningsmiddel.
11. Kompressorens trykkmåler viser kort opptil 6 bar mens tetnings‐
middelflasken tømmes (ca.
30 sekunder). Så begynner tryk‐
ket å falle.
12. Alt tetningsmiddel pumpes inn i dekket. Deretter fylles dekket med
luft.
13. Foreskrevet dekktrykk skal oppnås innen 10 minutter.
Dekktrykk 3 238.
Når riktig trykk er oppnådd. slå av kompressoren.
Dersom det foreskrevne dekktryk‐ ket ikke oppnås i løpet av
10 minutter, demonterer du dekk‐
reparasjonssettet. Forflytt bilen én hjulomdreining. Koble til igjen
dekkreparasjonssettet, og fortsett
med påfyllingen i 10 minutter.
Dersom det foreskrevne dekktryk‐
ket fortsatt ikke oppnås, er dekket for sterkt skadet. Søk hjelp hos et
verksted.
Tøm overflødig dekktrykk med
knappen på luftslangen.
Kompressoren må ikke gå lenger
enn 10 minutter.
