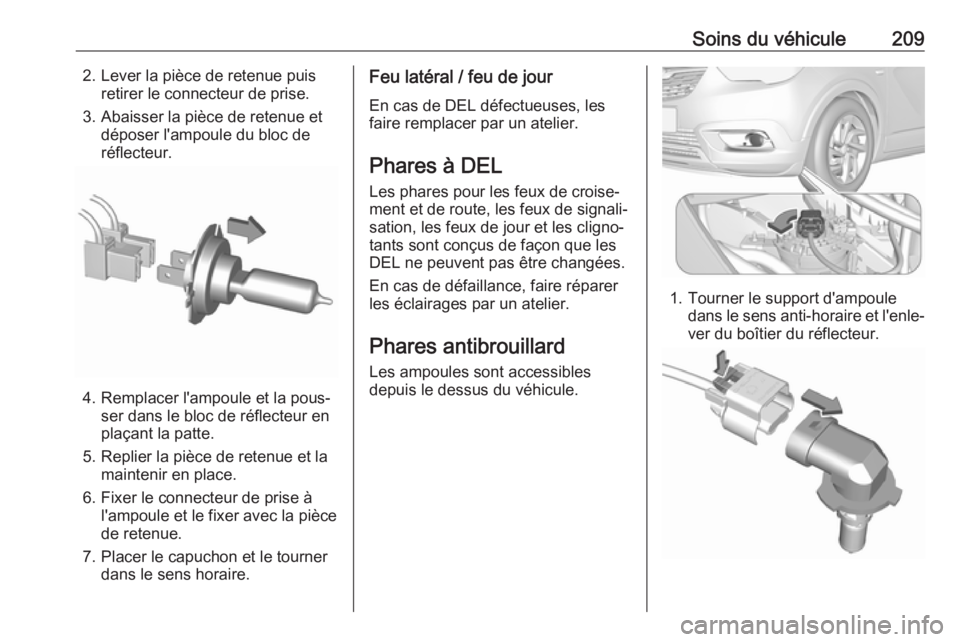

Soins du véhicule2092. Lever la pièce de retenue puisretirer le connecteur de prise.
3. Abaisser la pièce de retenue et déposer l'ampoule du bloc de
réflecteur.
4. Remplacer l'ampoule et la pous‐ ser dans le bloc de réflecteur en
plaçant la patte.
5. Replier la pièce de retenue et la maintenir en place.
6. Fixer le connecteur de prise à l'ampoule et le fixer avec la pièce
de retenue.
7. Placer le capuchon et le tourner dans le sens horaire.
Feu latéral / feu de jour
En cas de DEL défectueuses, les
faire remplacer par un atelier.
Phares à DEL
Les phares pour les feux de croise‐
ment et de route, les feux de signali‐
sation, les feux de jour et les cligno‐
tants sont conçus de façon que les
DEL ne peuvent pas être changées.
En cas de défaillance, faire réparer
les éclairages par un atelier.
Phares antibrouillard Les ampoules sont accessibles
depuis le dessus du véhicule.
1. Tourner le support d'ampoule dans le sens anti-horaire et l'enle‐ver du boîtier du réflecteur.

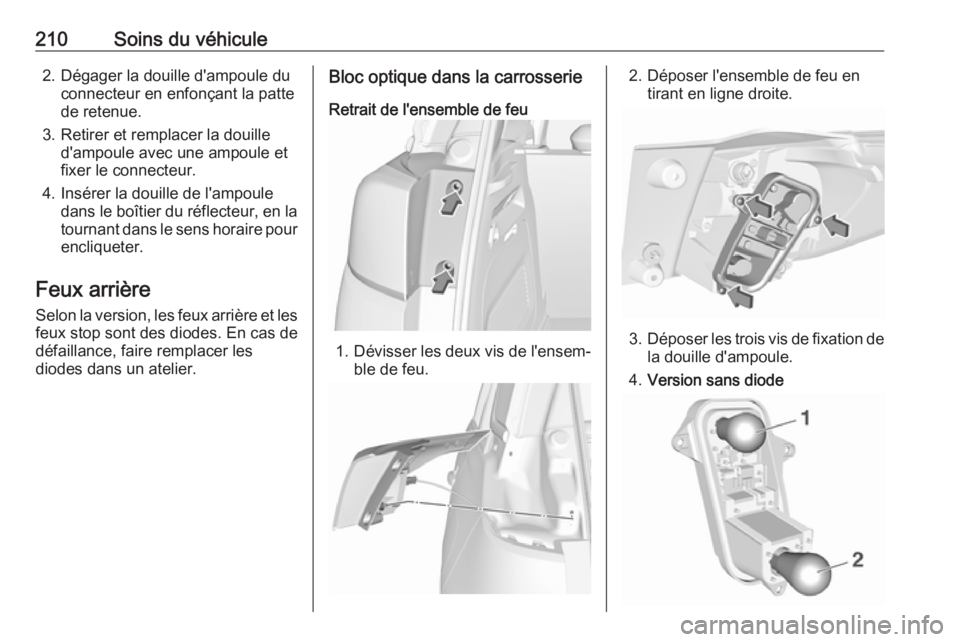

210Soins du véhicule2. Dégager la douille d'ampoule duconnecteur en enfonçant la patte
de retenue.
3. Retirer et remplacer la douille d'ampoule avec une ampoule et
fixer le connecteur.
4. Insérer la douille de l'ampoule dans le boîtier du réflecteur, en la
tournant dans le sens horaire pour encliqueter.
Feux arrière Selon la version, les feux arrière et les
feux stop sont des diodes. En cas de
défaillance, faire remplacer les
diodes dans un atelier.Bloc optique dans la carrosserie
Retrait de l'ensemble de feu
1. Dévisser les deux vis de l'ensem‐
ble de feu.
2. Déposer l'ensemble de feu en tirant en ligne droite.
3.Déposer les trois vis de fixation de
la douille d'ampoule.
4. Version sans diode

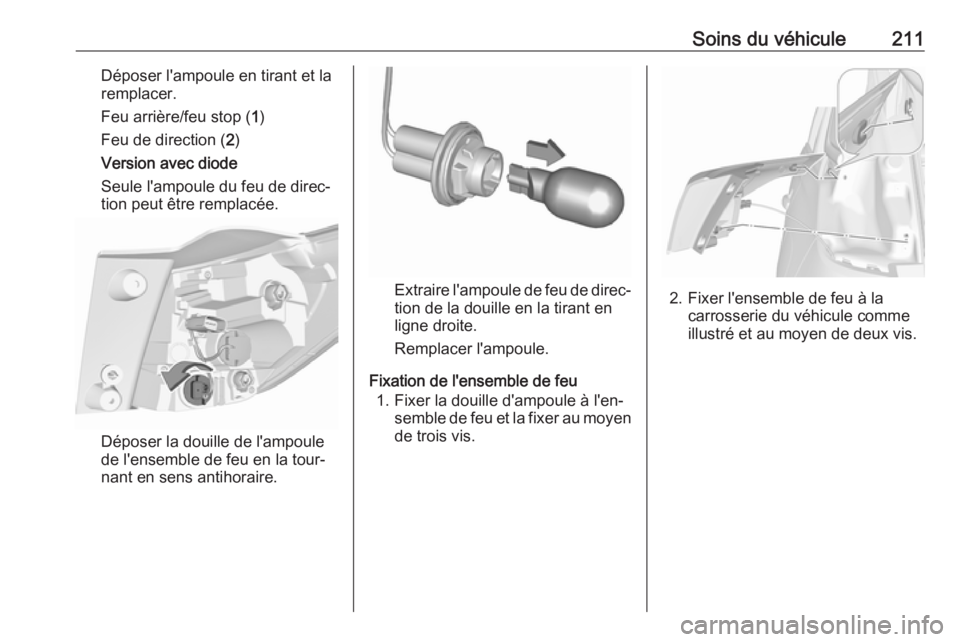

Soins du véhicule211Déposer l'ampoule en tirant et la
remplacer.
Feu arrière/feu stop ( 1)
Feu de direction ( 2)
Version avec diode Seule l'ampoule du feu de direc‐
tion peut être remplacée.
Déposer la douille de l'ampoule
de l'ensemble de feu en la tour‐
nant en sens antihoraire.
Extraire l'ampoule de feu de direc‐
tion de la douille en la tirant en
ligne droite.
Remplacer l'ampoule.
Fixation de l'ensemble de feu 1. Fixer la douille d'ampoule à l'en‐ semble de feu et la fixer au moyen
de trois vis.2. Fixer l'ensemble de feu à la carrosserie du véhicule comme
illustré et au moyen de deux vis.

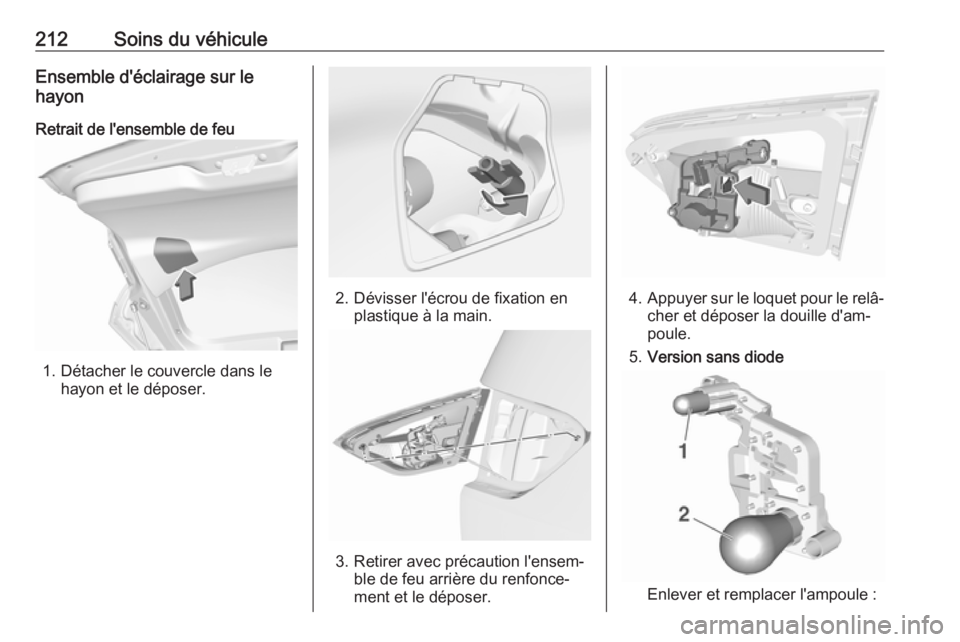

212Soins du véhiculeEnsemble d'éclairage sur le
hayon
Retrait de l'ensemble de feu
1. Détacher le couvercle dans le hayon et le déposer.
2. Dévisser l'écrou de fixation enplastique à la main.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Appuyer sur le loquet pour le relâ‐
cher et déposer la douille d'am‐
poule.
5. Version sans diode
Enlever et remplacer l'ampoule :

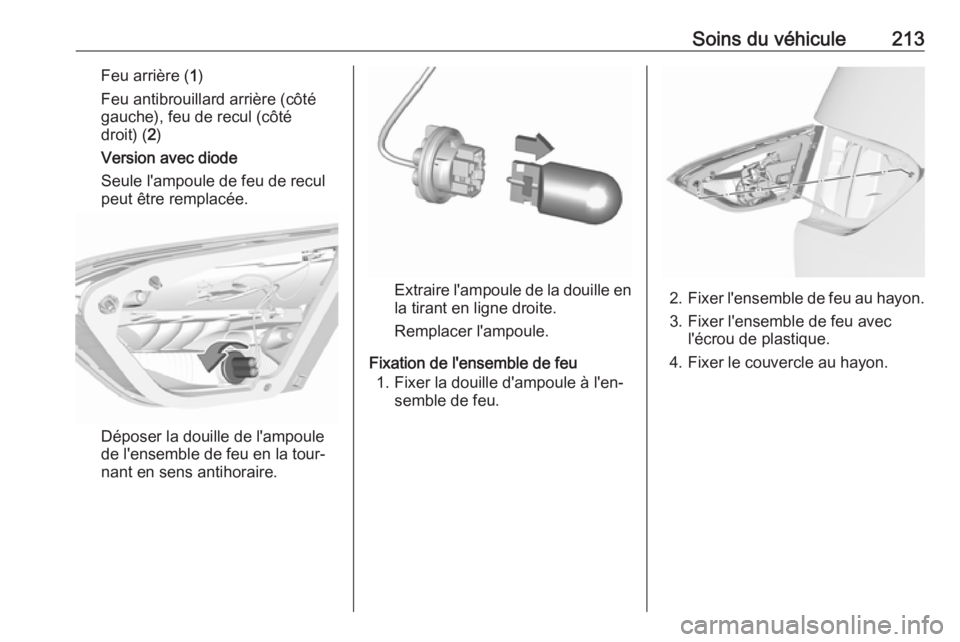

Soins du véhicule213Feu arrière (1)
Feu antibrouillard arrière (côté
gauche), feu de recul (côté
droit) ( 2)
Version avec diode
Seule l'ampoule de feu de recul
peut être remplacée.
Déposer la douille de l'ampoule
de l'ensemble de feu en la tour‐
nant en sens antihoraire.
Extraire l'ampoule de la douille en
la tirant en ligne droite.
Remplacer l'ampoule.
Fixation de l'ensemble de feu 1. Fixer la douille d'ampoule à l'en‐ semble de feu.2. Fixer l'ensemble de feu au hayon.
3. Fixer l'ensemble de feu avec l'écrou de plastique.
4. Fixer le couvercle au hayon.

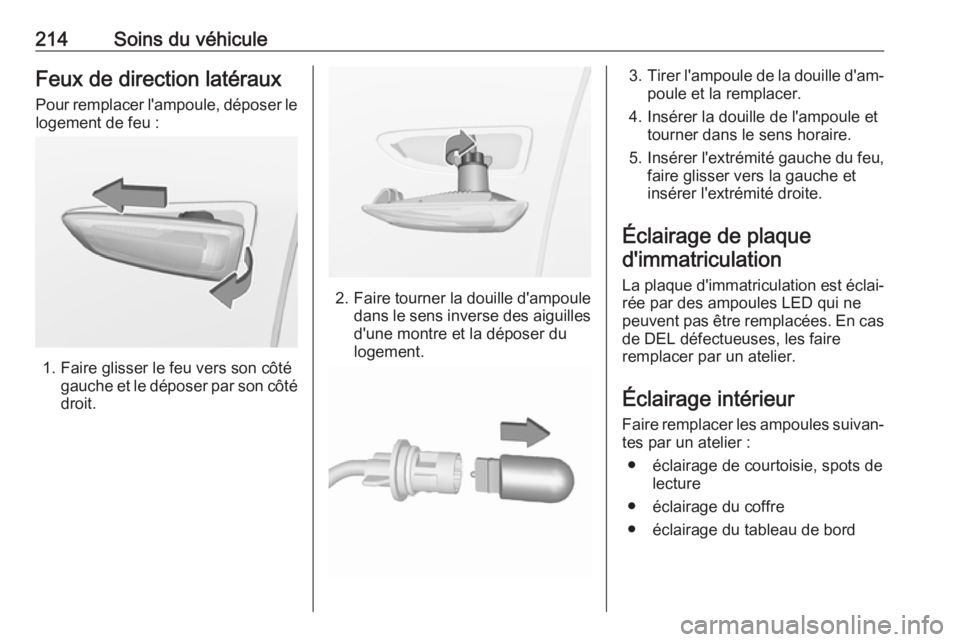

214Soins du véhiculeFeux de direction latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
La plaque d'immatriculation est éclai‐
rée par des ampoules LED qui ne
peuvent pas être remplacées. En cas de DEL défectueuses, les faire
remplacer par un atelier.
Éclairage intérieur
Faire remplacer les ampoules suivan‐
tes par un atelier :
● éclairage de courtoisie, spots de lecture
● éclairage du coffre
● éclairage du tableau de bord

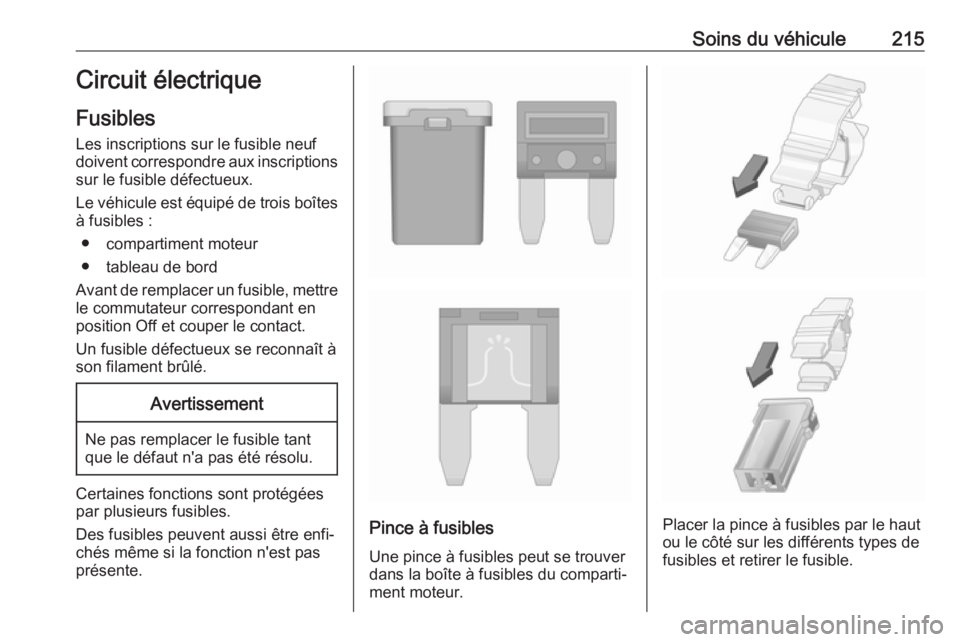

Soins du véhicule215Circuit électriqueFusibles
Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● compartiment moteur
● tableau de bord
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé.Avertissement
Ne pas remplacer le fusible tant que le défaut n'a pas été résolu.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut ou le côté sur les différents types de fusibles et retirer le fusible.

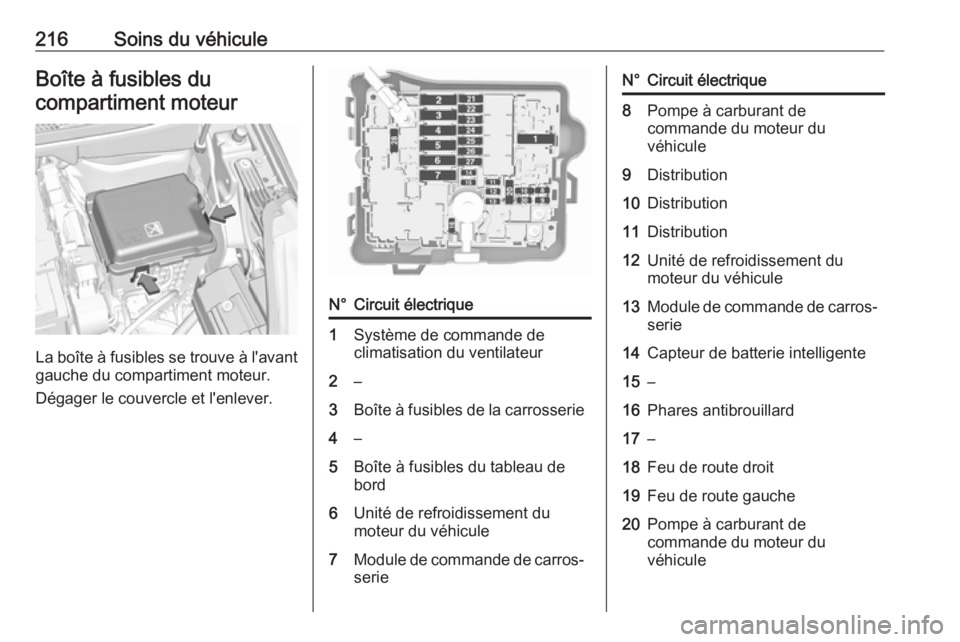

216Soins du véhiculeBoîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.
N°Circuit électrique1Système de commande de
climatisation du ventilateur2–3Boîte à fusibles de la carrosserie4–5Boîte à fusibles du tableau de
bord6Unité de refroidissement du
moteur du véhicule7Module de commande de carros‐ serieN°Circuit électrique8Pompe à carburant de
commande du moteur du
véhicule9Distribution10Distribution11Distribution12Unité de refroidissement du
moteur du véhicule13Module de commande de carros‐ serie14Capteur de batterie intelligente15–16Phares antibrouillard17–18Feu de route droit19Feu de route gauche20Pompe à carburant de
commande du moteur du
véhicule

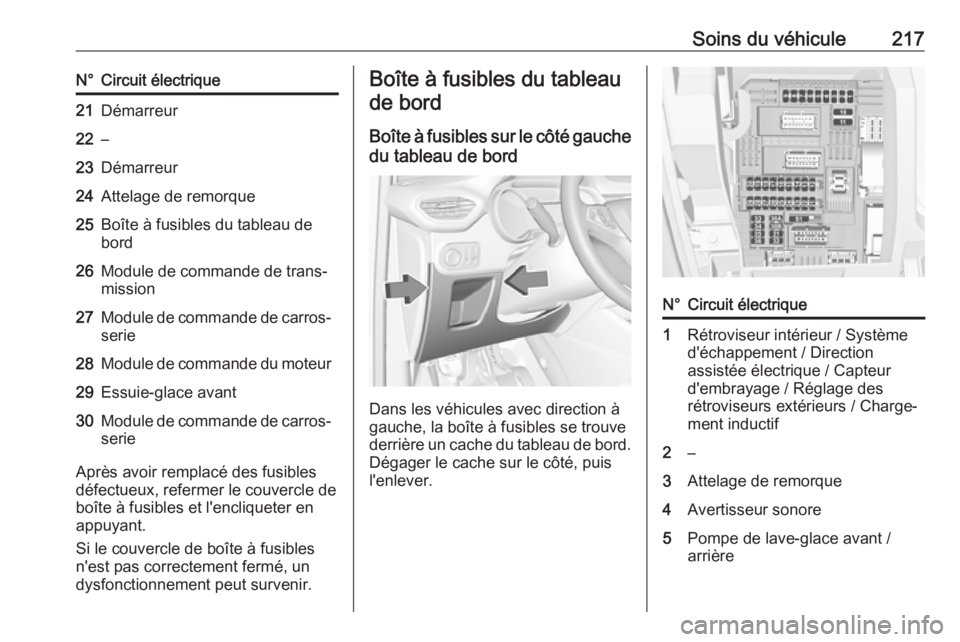

Soins du véhicule217N°Circuit électrique21Démarreur22–23Démarreur24Attelage de remorque25Boîte à fusibles du tableau de
bord26Module de commande de trans‐
mission27Module de commande de carros‐
serie28Module de commande du moteur29Essuie-glace avant30Module de commande de carros‐ serie
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
Boîte à fusibles sur le côté gauche
du tableau de bord
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière un cache du tableau de bord.
Dégager le cache sur le côté, puis
l'enlever.
N°Circuit électrique1Rétroviseur intérieur / Système
d'échappement / Direction
assistée électrique / Capteur
d'embrayage / Réglage des
rétroviseurs extérieurs / Charge‐
ment inductif2–3Attelage de remorque4Avertisseur sonore5Pompe de lave-glace avant /
arrière

218Soins du véhiculeN°Circuit électrique6Pompe de lave-glace avant /
arrière7Volant chauffé8Essuie-glace arrière9–10Verrouillage central11Verrouillage central12Combiné d'instruments13Systèmes de commande de
climatisation / USB14OnStar15Combiné d'instruments /
Systèmes de commande de
climatisation16Frein / Démarreur / Prolongation
de l'alimentation17Combiné d'instruments18Système avancé d'assistance au stationnementN°Circuit électrique19Module supérieur de colonne /
Module de commande de
remorque20–21Système antivol / Bouton de
démarrage22Détecteur de pluie / Caméra23Module de portes24Système avancé d'assistance au
stationnement / Caméra / Info‐
tainment25Airbag26Module supérieur de colonne27Alarme antivol28–29Infodivertissement30–31Infodivertissement32Prise de courant avantN°Circuit électrique33–34Rétroviseurs extérieurs chauf‐
fants / Module de portes35Combiné d'instruments /
Commutateur d'éclairage /
Système avancé d'assistance au
stationnement / Module de
commande de transmission36Lampes de courtoisie / Lampes
de pare-soleil / Lampe de boîte à gants
