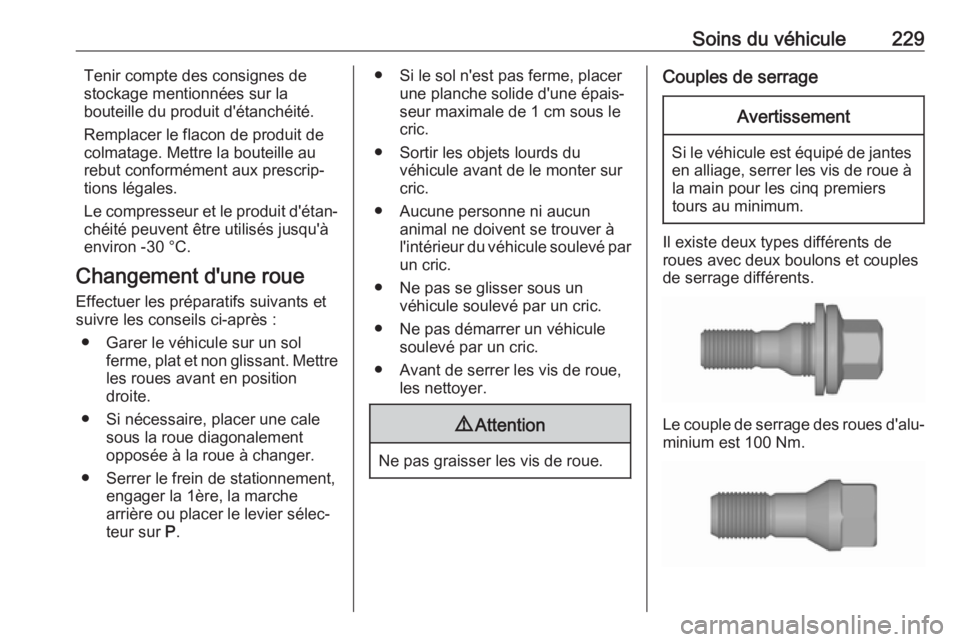

Soins du véhicule229Tenir compte des consignes de
stockage mentionnées sur la
bouteille du produit d'étanchéité.
Remplacer le flacon de produit de
colmatage. Mettre la bouteille au rebut conformément aux prescrip‐
tions légales.
Le compresseur et le produit d'étan‐
chéité peuvent être utilisés jusqu'à
environ -30 °C.
Changement d'une roue Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Si nécessaire, placer une cale sous la roue diagonalement
opposée à la roue à changer.
● Serrer le frein de stationnement, engager la 1ère, la marche
arrière ou placer le levier sélec‐
teur sur P.● Si le sol n'est pas ferme, placer
une planche solide d'une épais‐
seur maximale de 1 cm sous le
cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Avant de serrer les vis de roue, les nettoyer.9Attention
Ne pas graisser les vis de roue.
Couples de serrageAvertissement
Si le véhicule est équipé de jantes
en alliage, serrer les vis de roue à la main pour les cinq premiers
tours au minimum.
Il existe deux types différents de
roues avec deux boulons et couples
de serrage différents.
Le couple de serrage des roues d'alu‐
minium est 100 Nm.

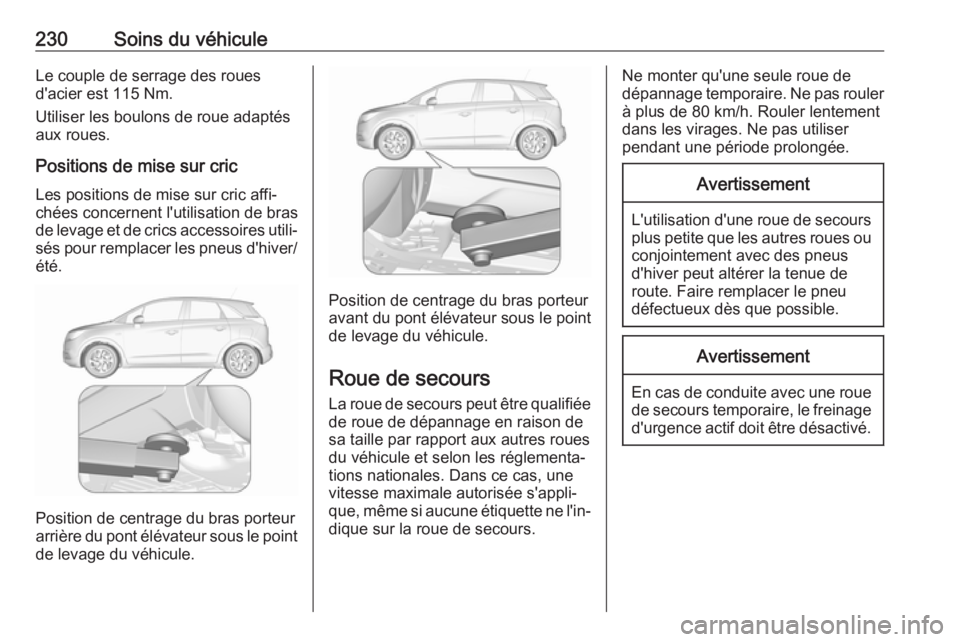

230Soins du véhiculeLe couple de serrage des roues
d'acier est 115 Nm.
Utiliser les boulons de roue adaptés
aux roues.
Positions de mise sur cric Les positions de mise sur cric affi‐
chées concernent l'utilisation de bras
de levage et de crics accessoires utili‐ sés pour remplacer les pneus d'hiver/été.
Position de centrage du bras porteur
arrière du pont élévateur sous le point
de levage du véhicule.
Position de centrage du bras porteur
avant du pont élévateur sous le point
de levage du véhicule.
Roue de secours
La roue de secours peut être qualifiée
de roue de dépannage en raison de
sa taille par rapport aux autres roues
du véhicule et selon les réglementa‐
tions nationales. Dans ce cas, une
vitesse maximale autorisée s'appli‐
que, même si aucune étiquette ne l'in‐ dique sur la roue de secours.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler
à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou
conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
Avertissement
En cas de conduite avec une roue de secours temporaire, le freinage
d'urgence actif doit être désactivé.

Soins du véhicule231

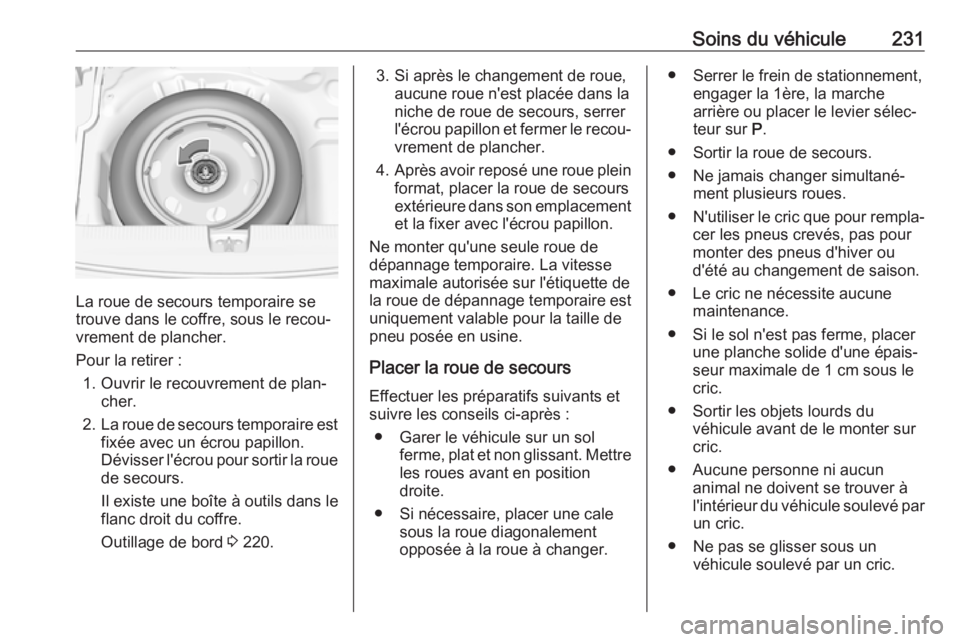

La roue de secours temporaire se
trouve dans le coffre, sous le recou‐
vrement de plancher.
Pour la retirer : 1. Ouvrir le recouvrement de plan‐ cher.
2. La roue de secours temporaire est
fixée avec un écrou papillon.
Dévisser l'écrou pour sortir la roue de secours.
Il existe une boîte à outils dans le flanc droit du coffre.
Outillage de bord 3 220.
3. Si après le changement de roue,
aucune roue n'est placée dans laniche de roue de secours, serrer
l'écrou papillon et fermer le recou‐ vrement de plancher.
4. Après avoir reposé une roue plein
format, placer la roue de secours
extérieure dans son emplacement et la fixer avec l'écrou papillon.
Ne monter qu'une seule roue de
dépannage temporaire. La vitesse
maximale autorisée sur l'étiquette de
la roue de dépannage temporaire est
uniquement valable pour la taille de pneu posée en usine.
Placer la roue de secours Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Si nécessaire, placer une cale sous la roue diagonalement
opposée à la roue à changer.● Serrer le frein de stationnement, engager la 1ère, la marche
arrière ou placer le levier sélec‐
teur sur P.
● Sortir la roue de secours.
● Ne jamais changer simultané‐ ment plusieurs roues.
● N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne nécessite aucune maintenance.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le
cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.

232Soins du véhicule● Ne pas démarrer un véhiculesoulevé par un cric.
● Avant de serrer les vis de roue, les nettoyer.9Attention
Ne pas graisser les vis de roue.
9Attention
Veiller à toujours utiliser les vis de
fixation de roue adéquates lors
des changements de roues. Lors
du montage de la roue de secours, les vis pour jantes en alliage
peuvent également être utilisées.● Si des vis de roue pour jantes en
alliage sont utilisées, noter que leserrage de la roue de secours est
assuré par le contact conique de
chaque tête de vis sur la jante.
Dans ce cas, les rondelles ne
viennent pas en contact avec la
jante de roue de secours.
1. Dégager et retirer les capuchons des vis de roues à l'aide d'un tour‐
nevis.
Roues en acier avec enjoliveur :
Sortir l'enjoliveur.
Roues en alliage léger : Dégager
et retirer les capuchons des vis de
roues à l'aide d'un tournevis. Afin
de protéger la jante, placer un
chiffon entre le tournevis et la
roue.
2. Sortir la clé de roue et la poser en
s'assurant qu'elle est bien posi‐
tionnée, puis desserrer chaque
vis de roue d'un demi-tour.
Il se peut que les roues soient
protégées par des boulons de
blocage. Pour desserrer ces
boulons spécifiques, commencer
par placer l'adaptateur des
boulons antivol de roues sur la
tête du boulon avant de poser la
clé de roue. L'adaptateur se
trouve dans le compartiment de
chargement, sous le couvercle de plancher arrière.

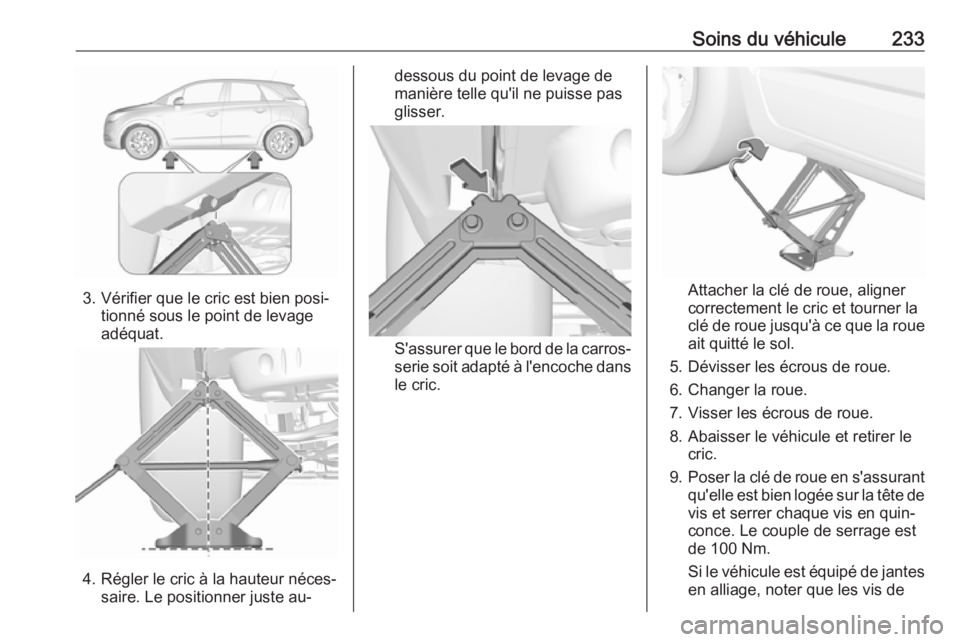

Soins du véhicule233
3. Vérifier que le cric est bien posi‐tionné sous le point de levage
adéquat.
4. Régler le cric à la hauteur néces‐ saire. Le positionner juste au-
dessous du point de levage de
manière telle qu'il ne puisse pas
glisser.
S'assurer que le bord de la carros‐
serie soit adapté à l'encoche dans le cric.
Attacher la clé de roue, aligner
correctement le cric et tourner la
clé de roue jusqu'à ce que la roue ait quitté le sol.
5. Dévisser les écrous de roue.
6. Changer la roue.
7. Visser les écrous de roue.
8. Abaisser le véhicule et retirer le cric.
9. Poser la clé de roue en s'assurant
qu'elle est bien logée sur la tête de vis et serrer chaque vis en quin‐
conce. Le couple de serrage est
de 100 Nm.
Si le véhicule est équipé de jantes en alliage, noter que les vis de

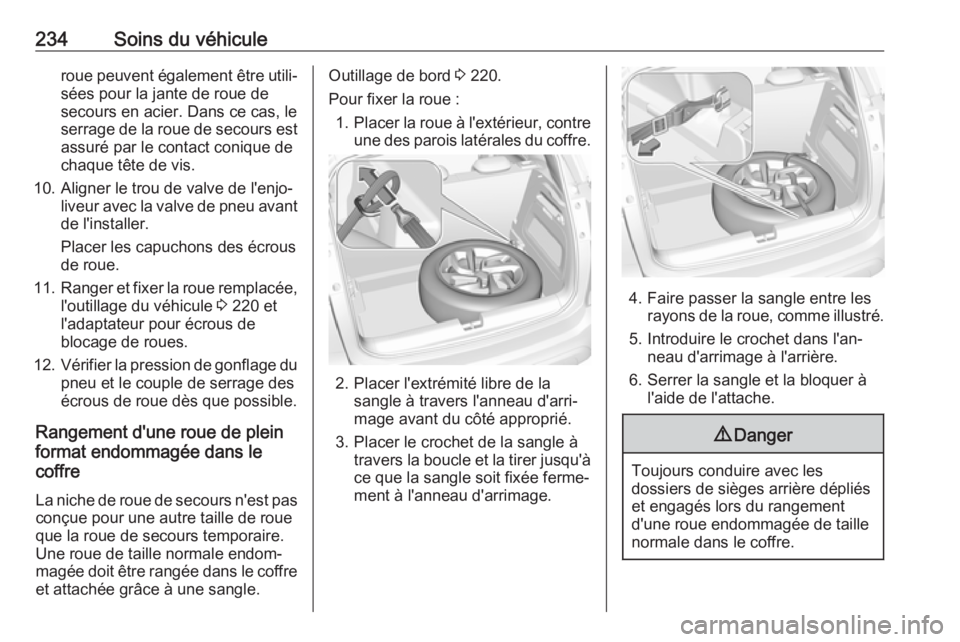

234Soins du véhiculeroue peuvent également être utili‐sées pour la jante de roue de
secours en acier. Dans ce cas, le
serrage de la roue de secours est
assuré par le contact conique de
chaque tête de vis.
10. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des écrous de roue.
11. Ranger et fixer la roue remplacée,
l'outillage du véhicule 3 220 et
l'adaptateur pour écrous de
blocage de roues.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Rangement d'une roue de plein
format endommagée dans le
coffre
La niche de roue de secours n'est pas
conçue pour une autre taille de roue
que la roue de secours temporaire.
Une roue de taille normale endom‐
magée doit être rangée dans le coffre et attachée grâce à une sangle.Outillage de bord 3 220.
Pour fixer la roue : 1. Placer la roue à l'extérieur, contre
une des parois latérales du coffre.
2. Placer l'extrémité libre de la sangle à travers l'anneau d'arri‐
mage avant du côté approprié.
3. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐ ment à l'anneau d'arrimage.
4. Faire passer la sangle entre les rayons de la roue, comme illustré.
5. Introduire le crochet dans l'an‐ neau d'arrimage à l'arrière.
6. Serrer la sangle et la bloquer à l'aide de l'attache.
9 Danger
Toujours conduire avec les
dossiers de sièges arrière dépliés et engagés lors du rangement
d'une roue endommagée de taille
normale dans le coffre.

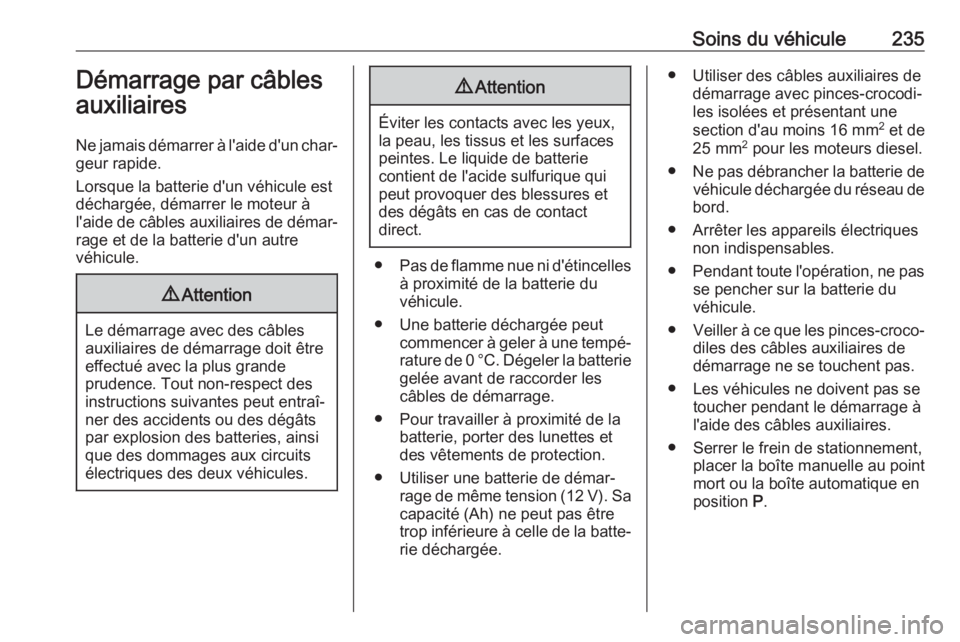

Soins du véhicule235Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câbles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 V). Sacapacité (Ah) ne peut pas être
trop inférieure à celle de la batte‐
rie déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de
bord.
● Arrêter les appareils électriques non indispensables.
● Pendant toute l'opération, ne pas
se pencher sur la batterie du
véhicule.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.

236Soins du véhicule

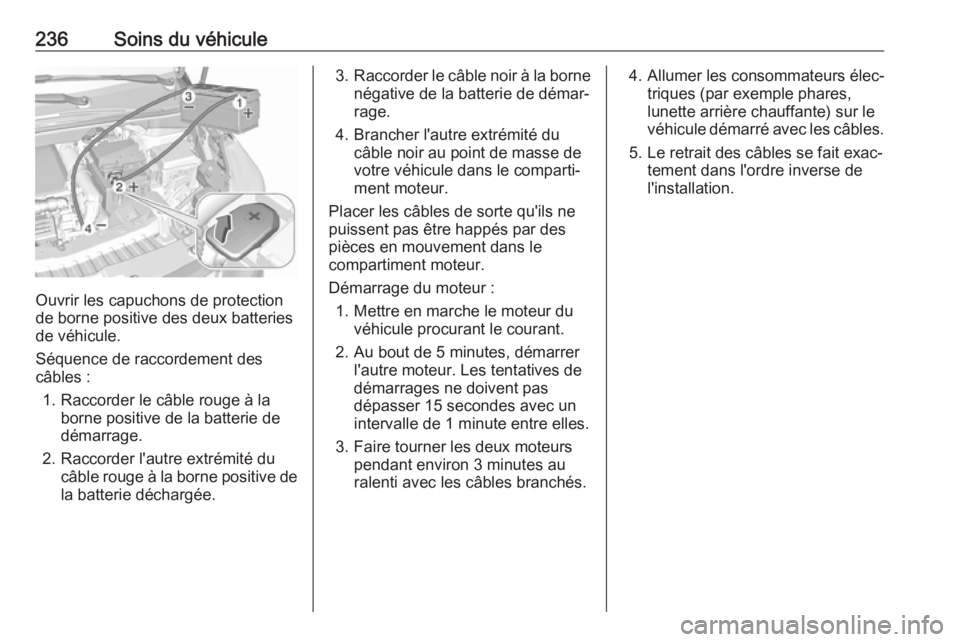

Ouvrir les capuchons de protection
de borne positive des deux batteries de véhicule.
Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de
la batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Brancher l'autre extrémité du câble noir au point de masse de
votre véhicule dans le comparti‐
ment moteur.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de
démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au
ralenti avec les câbles branchés.4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule démarré avec les câbles.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.

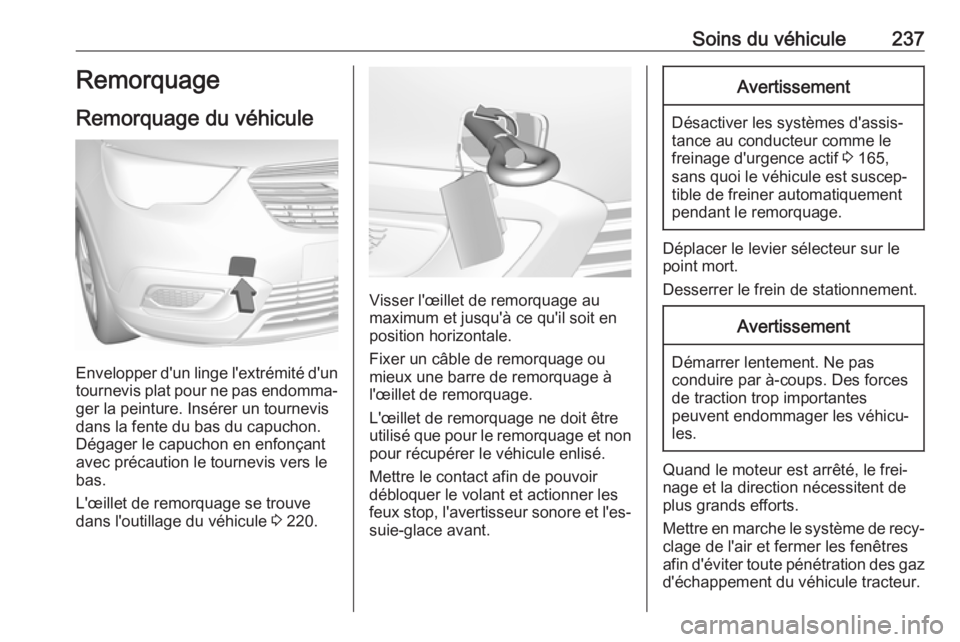

Soins du véhicule237Remorquage
Remorquage du véhicule
Envelopper d'un linge l'extrémité d'un
tournevis plat pour ne pas endomma‐
ger la peinture. Insérer un tournevis
dans la fente du bas du capuchon.
Dégager le capuchon en enfonçant
avec précaution le tournevis vers le bas.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 220.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Avertissement
Désactiver les systèmes d'assis‐
tance au conducteur comme le freinage d'urgence actif 3 165,
sans quoi le véhicule est suscep‐ tible de freiner automatiquement
pendant le remorquage.
Déplacer le levier sélecteur sur le
point mort.
Desserrer le frein de stationnement.
Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.

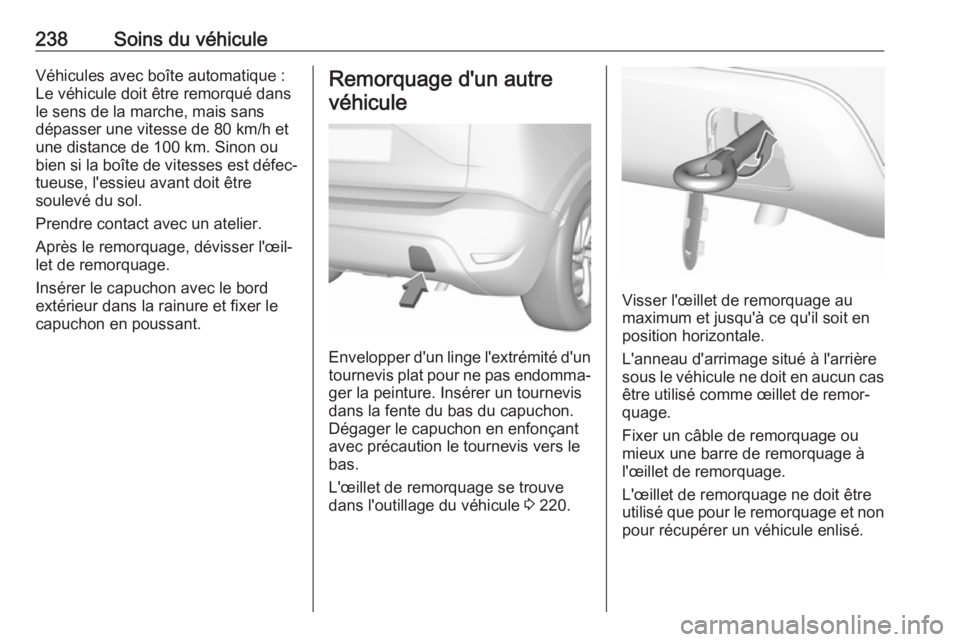

238Soins du véhiculeVéhicules avec boîte automatique :
Le véhicule doit être remorqué dans
le sens de la marche, mais sans
dépasser une vitesse de 80 km/h et
une distance de 100 km. Sinon ou
bien si la boîte de vitesses est défec‐
tueuse, l'essieu avant doit être
soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Insérer le capuchon avec le bord
extérieur dans la rainure et fixer le
capuchon en poussant.Remorquage d'un autre
véhicule
Envelopper d'un linge l'extrémité d'un
tournevis plat pour ne pas endomma‐
ger la peinture. Insérer un tournevis
dans la fente du bas du capuchon.
Dégager le capuchon en enfonçant
avec précaution le tournevis vers le bas.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 220.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer un véhicule enlisé.
