OPEL CROSSLAND X 2019 Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

Φροντίδα οχήματος219Προβολείς αλογόνου
Μεγάλη σκάλα, φλας (1)
Μεσαία σκάλα ( 2)
Μεγάλη σκάλα
1. Περιστρέψτε το καπάκι (1) αριστε‐
ρόστροφα και αφαιρέστε το.
2. Τραβήξτε έξω το επάνω ντουί του λαμπτήρα από το κέλυφος του
κατόπτρου.
3. Αφαιρέστε τον λαμπτήρα από τη φίσα τραβώντας τον.
4. Αντικαταστήστε τον λαμπτήρα και συνδέστε τον στη φίσα.
5. Εισαγάγετε και πιέστε το ντουί του
λαμπτήρα μέσα στο κέλυφος του
κατόπτρου, τοποθετώντας τη
γλωττίδα στη θέση της.
6. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.

220Φροντίδα οχήματοςΦλας
1.Περιστρέψτε το καπάκι (1) αριστε‐
ρόστροφα και αφαιρέστε το.
2. Περιστρέψτε το κάτω ντουί του λαμπτήρα αριστερά, για να το
αποσυνδέσετε. Τραβήξτε το ντουί
του λαμπτήρα έξω από το κέλυ‐
φος του κατόπτρου.
3. Πιέστε την ασφάλεια και αφαιρέ‐ στε τον λαμπτήρα από το ντουί.
4. Αντικαταστήστε τον λαμπτήρα και συνδέστε τον στο ντουί του
λαμπτήρα.
5. Εισαγάγετε το ντουί του λαμπτήρα
στο κέλυφος του κατόπτρου και
περιστρέψτε το δεξιά.
6. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.
Μεσαία σκάλα
1.Περιστρέψτε το καπάκι (2) αριστε‐
ρόστροφα και αφαιρέστε το.

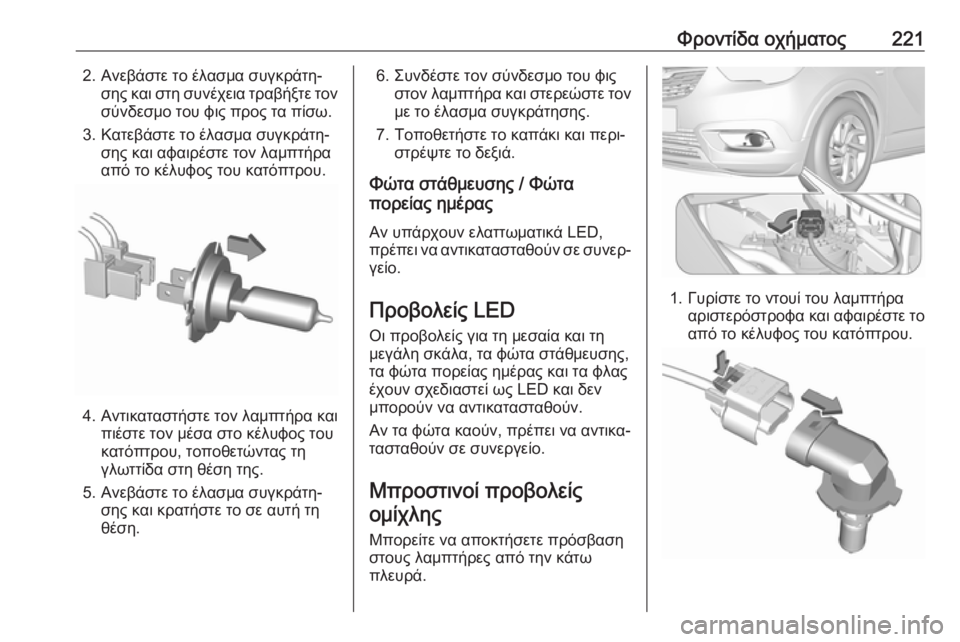

Φροντίδα οχήματος2212. Ανεβάστε το έλασμα συγκράτη‐σης και στη συνέχεια τραβήξτε τονσύνδεσμο του φις προς τα πίσω.
3. Κατεβάστε το έλασμα συγκράτη‐ σης και αφαιρέστε τον λαμπτήρα
από το κέλυφος του κατόπτρου.
4. Αντικαταστήστε τον λαμπτήρα και πιέστε τον μέσα στο κέλυφος του
κατόπτρου, τοποθετώντας τη
γλωττίδα στη θέση της.
5. Ανεβάστε το έλασμα συγκράτη‐ σης και κρατήστε το σε αυτή τη
θέση.
6. Συνδέστε τον σύνδεσμο του φις στον λαμπτήρα και στερεώστε τον
με το έλασμα συγκράτησης.
7. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.
Φώτα στάθμευσης / Φώτα
πορείας ημέρας
Αν υπάρχουν ελαττωματικά LED,
πρέπει να αντικατασταθούν σε συνερ‐ γείο.
Προβολείς LED
Οι προβολείς για τη μεσαία και τη
μεγάλη σκάλα, τα φώτα στάθμευσης,
τα φώτα πορείας ημέρας και τα φλας
έχουν σχεδιαστεί ως LED και δεν
μπορούν να αντικατασταθούν.
Αν τα φώτα καούν, πρέπει να αντικα‐
τασταθούν σε συνεργείο.
Μπροστινοί προβολείς ομίχλης
Μπορείτε να αποκτήσετε πρόσβαση
στους λαμπτήρες από την κάτω
πλευρά.
1. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε τοαπό το κέλυφος του κατόπτρου.

222Φροντίδα οχήματος2. Αποσυνδέστε το ντουί τουλαμπτήρα από τη φίσα πιέζοντας
τη γλωττίδα συγκράτησης.
3. Αφαιρέστε και αντικαταστήστε το ντουί του λαμπτήρα με το
λαμπτήρα και προσαρτήστε τη
φίσα.
4. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κέλυφος του κατόπτρου, περιστρέφοντάς το δεξιά καικουμπώστε το.
Πίσω φώτα Ανάλογα με την έκδοση, τα πίσω
φώτα και τα φώτα φρένων έχουν
σχεδιαστεί ως LED. Αν καούν, τα LED πρέπει να αντικατασταθούν σε συνερ‐γείο.Φωτιστικό σώμα στο αμάξωμα
Αφαίρεση του φωτιστικού σώματος
1. Ξεβιδώστε τις δύο βίδες που στερεώνουν το φωτιστικό σώμα.
2. Αφαιρέστε το φωτιστικό σώμα,τραβώντας το ευθεία προς τα
πίσω.
3. Αφαιρέστε τις τρεις βίδες που στερεώνουν τη βάση του
λαμπτήρα.

Φροντίδα οχήματος2234.Έκδοση χωρίς LED
Αφαιρέστε τον λαμπτήρα τραβώ‐
ντας τον και αντικαταστήστε τον.
Πίσω φως / φως φρένων ( 1)
Φλας ( 2)
Έκδοση με LED
Μόνο ο λαμπτήρας του φλας
μπορεί να αντικατασταθεί.
Αφαιρέστε το ντουί του λαμπτήρα
από το φωτιστικό σώμα, περι‐
στρέφοντάς το αριστερά.
Αφαιρέστε τον λαμπτήρα του
φλας από το ντουί, τραβώντας τον ευθεία προς τα έξω.
Αντικαταστήστε το λαμπτήρα.
Σύνδεση του φωτιστικού σώματος 1. Συνδέστε τη βάση του λαμπτήρα στο φωτιστικό σώμα και στερεώ‐
στε τη με τις τρεις βίδες.
2. Συνδέστε το φωτιστικό σώμα στο αμάξωμα του οχήματος όπως
φαίνεται στην εικόνα και στερεώ‐
στε το με δύο βίδες.

224Φροντίδα οχήματοςΦωτιστικό σώμα στην πόρτα
χώρου αποσκευών
Αφαίρεση του φωτιστικού σώματος
1. Απασφαλίστε το κάλυμμα στην πόρτα του χώρου αποσκευών και
αφαιρέστε το.
2. Ξεβιδώστε το πλαστικό παξιμάδι στερέωσης με το χέρι.
3. Τραβήξτε προσεκτικά το φωτι‐στικό σώμα από τις υποδοχές και
αφαιρέστε το.
4. Πατήστε στην ασφάλεια, για να απασφαλίσει και αφαιρέστε τη
βάση του λαμπτήρα.
5. Έκδοση χωρίς LED

Φροντίδα οχήματος225Αφαιρέστε και αντικαταστήστε τολαμπτήρα:
Πίσω φως ( 1)
Πίσω φως ομίχλης (αριστερή
πλευρά), φως όπισθεν (δεξιά
πλευρά) ( 2)
Έκδοση με LED
Μόνο ο λαμπτήρας του φωτός
όπισθεν μπορεί να αντικαταστα‐
θεί.
Αφαιρέστε το ντουί του λαμπτήρα
από το φωτιστικό σώμα, περι‐
στρέφοντάς το αριστερά.
Αφαιρέστε τον λαμπτήρα από το
ντουί, τραβώντας τον ευθεία προς τα έξω.
Αντικαταστήστε το λαμπτήρα.
Σύνδεση του φωτιστικού σώματος 1. Συνδέστε τη βάση του λαμπτήρα στο φωτιστικό σώμα.2.Συνδέστε το φωτιστικό σώμα στην
πόρτα του χώρου αποσκευών.
3. Στερεώστε το φωτιστικό σώμα με το πλαστικό παξιμάδι στερέωσης.
4. Συνδέστε το κάλυμμα στην πόρτα του χώρου αποσκευών.

226Φροντίδα οχήματοςΠλαϊνά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αριστερή του πλευρά και αφαιρέ‐
στε τον με το δεξί του άκρο.
2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά και αφαιρέστε
το από το κέλυφος.
3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λαμπτήρα, σύρετε τον αριστερά
και εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
Το φως της πινακίδας αριθμού κυκλο‐
φορίας έχει σχεδιαστεί ως LED και δεν μπορεί να αντικατασταθεί. Αν υπάρ‐
χουν ελαττωματικά LED, πρέπει να
αντικατασταθούν σε συνεργείο.
Πλαφονιέρες
Αναθέστε την αντικατάσταση των
παρακάτω λαμπτήρων σε συνεργείο:
● πλαφονιέρα, φώτα ανάγνωσης
● φως χώρου αποσκευών
● φωτισμός πίνακα οργάνων

Φροντίδα οχήματος227Ηλεκτρικό σύστημα
Ασφάλειες
Τα χαρακτηριστικά της καινούργιας ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
● χώρος κινητήρα
● πίνακας οργάνων
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια
καμένη ασφάλεια από το λιωμένο
σύρμα.Προσοχή
Μην τοποθετήσετε την καινούργια
ασφάλεια, αν πρώτα δεν αποκα‐
τασταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.

228Φροντίδα οχήματοςΤοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του
χώρου του κινητήρα.
Αποσυνδέστε το κάλυμμα και αφαιρέ‐
στε το.
Αρ.Κύκλωμα1Ανεμιστήρας συστήματος κλιμα‐
τισμού2–3Ασφαλειοθήκη αμαξώματος4–5Ασφαλειοθήκη ταμπλό6Μονάδα ψύξης κινητήρα7Ηλεκτρονική μονάδα ελέγχου
αμαξώματος8Μονάδα ελέγχου αντλίας
καυσίμου κινητήρα9Έλεγχος κινητήραΑρ.Κύκλωμα10Έλεγχος κινητήρα11Έλεγχος κινητήρα12Μονάδα ψύξης κινητήρα13Ηλεκτρονική μονάδα ελέγχου
αμαξώματος14Αισθητήρας έξυπνης μπαταρίας15–16Μπροστινοί προβολείς ομίχλης17–18Μεγάλη σκάλα δεξιά19Μεγάλη σκάλα αριστερά20Μονάδα ελέγχου αντλίας
