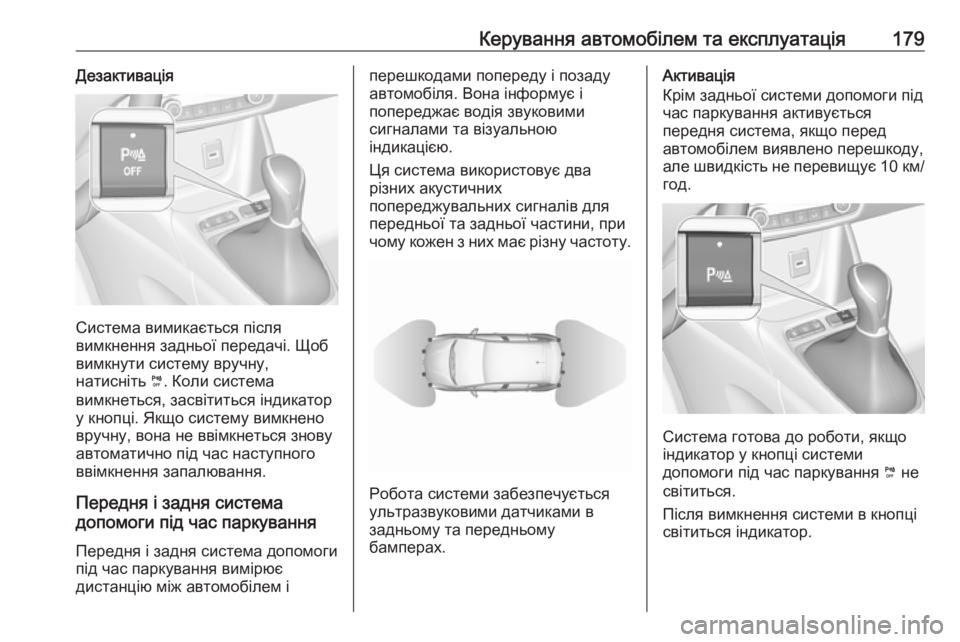

Керування автомобілем та експлуатація179Дезактивація
Система вимикається після
вимкнення задньої передачі. Щоб
вимкнути систему вручну,
натисніть ¼. Коли система
вимкнеться, засвітиться індикатор
у кнопці. Якщо систему вимкнено
вручну, вона не ввімкнеться знову автоматично під час наступного
ввімкнення запалювання.
Передня і задня система
допомоги під час паркування
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Вона інформує і
попереджає водія звуковими
сигналами та візуальною
індикацією.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту.
Робота системи забезпечується
ультразвуковими датчиками в
задньому та передньому
бамперах.
Активація
Крім задньої системи допомоги під
час паркування активується
передня система, якщо перед
автомобілем виявлено перешкоду,
але швидкість не перевищує 10 км/ год.
Система готова до роботи, якщо
індикатор у кнопці системи
допомоги під час паркування ¼ не
світиться.
Після вимкнення системи в кнопці
світиться індикатор.

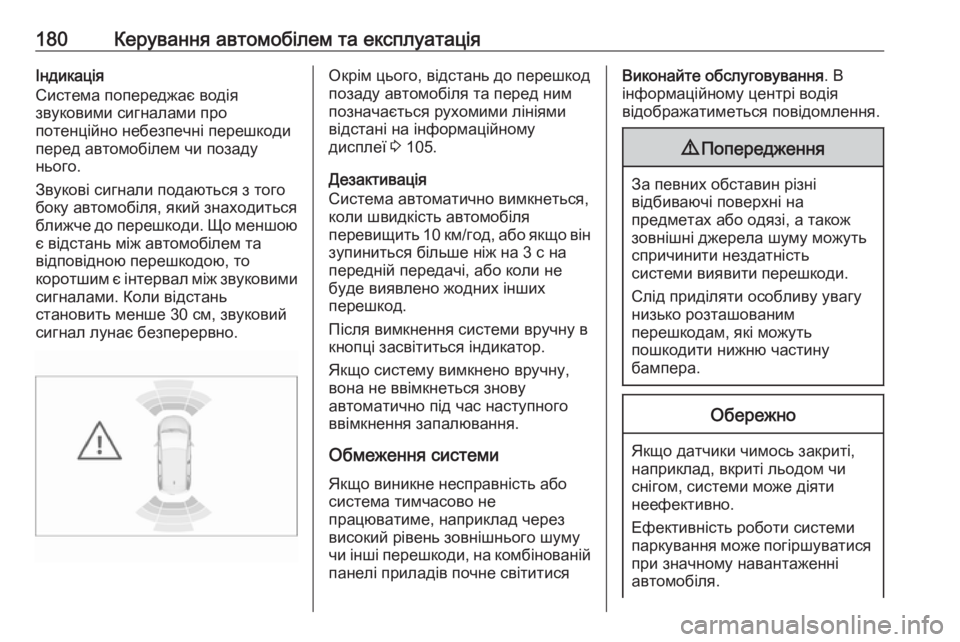

180Керування автомобілем та експлуатаціяІндикація
Система попереджає водія
звуковими сигналами про
потенційно небезпечні перешкоди
перед автомобілем чи позаду
нього.
Звукові сигнали подаються з того
боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.Окрім цього, відстань до перешкод
позаду автомобіля та перед ним позначається рухомими лініями
відстані на інформаційному
дисплеї 3 105.
Дезактивація
Система автоматично вимкнеться,
коли швидкість автомобіля
перевищить 10 км/год, або якщо він зупиниться більше ніж на 3 с на
передній передачі, або коли не
буде виявлено жодних інших
перешкод.
Після вимкнення системи вручну в
кнопці засвітиться індикатор.
Якщо систему вимкнено вручну,
вона не ввімкнеться знову
автоматично під час наступного
ввімкнення запалювання.
Обмеження системи
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через високий рівень зовнішнього шуму
чи інші перешкоди, на комбінованій панелі приладів почне світитисяВиконайте обслуговування . В
інформаційному центрі водія

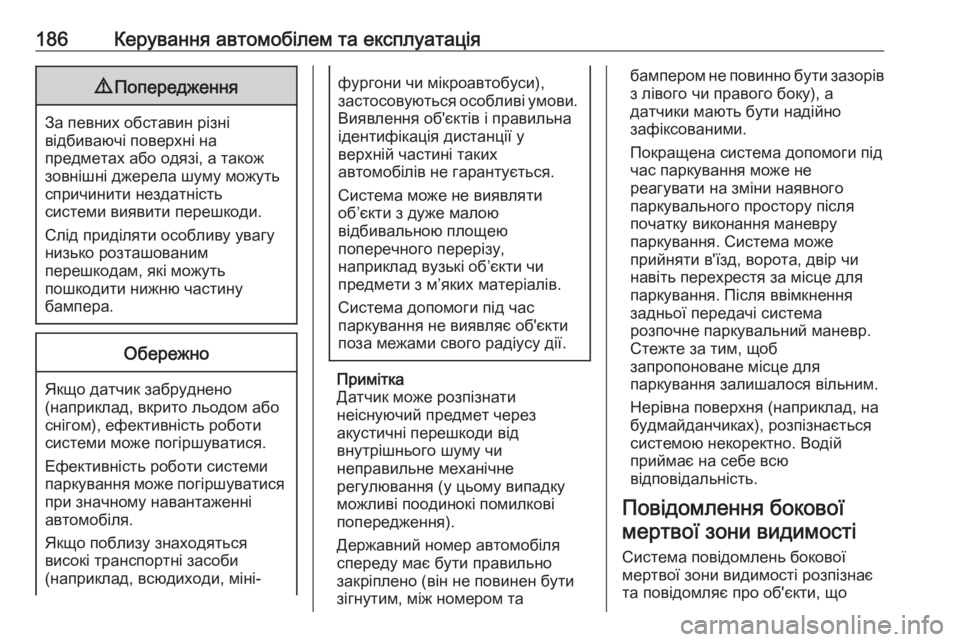

відображатиметься повідомлення.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.

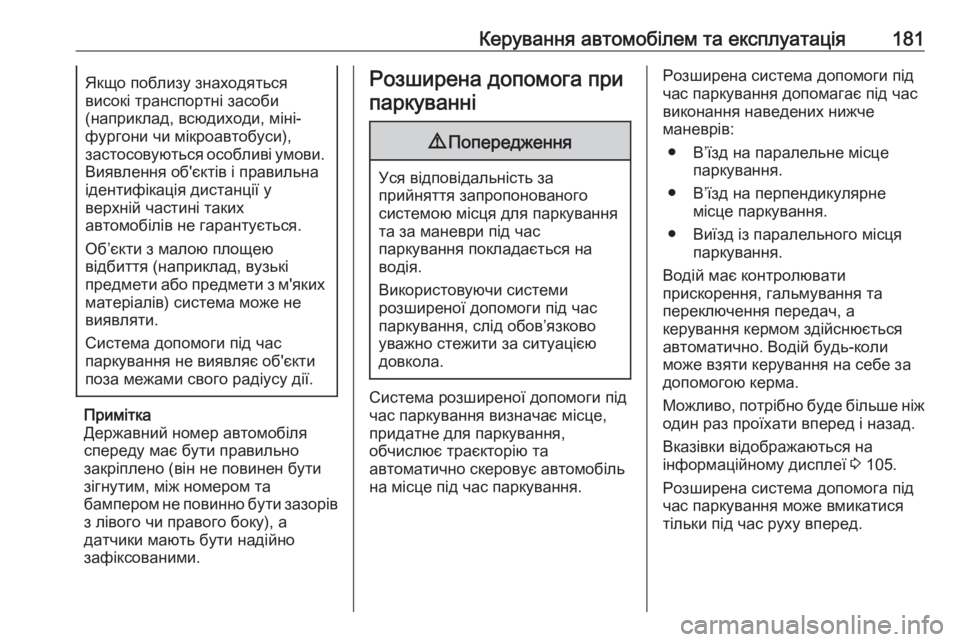

Керування автомобілем та експлуатація181Якщо поблизу знаходяться
високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких
матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Державний номер автомобіля
спереду має бути правильно
закріплено (він не повинен бути
зігнутим, між номером та
бампером не повинно бути зазорів з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов’язково
уважно стежити за ситуацією
довкола.
Система розширеної допомоги під
час паркування визначає місце,
придатне для паркування,
обчислює траєкторію та
автоматично скеровує автомобіль
на місце під час паркування.
Розширена система допомоги під час паркування допомагає під час
виконання наведених нижче
маневрів:
● В’їзд на паралельне місце паркування.
● В’їзд на перпендикулярне місце паркування.
● Виїзд із паралельного місця паркування.
Водій має контролювати
прискорення, гальмування та
переключення передач, а
керування кермом здійснюється
автоматично. Водій будь-коли
може взяти керування на себе за
допомогою керма.
Можливо, потрібно буде більше ніж
один раз проїхати вперед і назад.
Вказівки відображаються на
інформаційному дисплеї 3 105.
Розширена система допомога під час паркування може вмикатися
тільки під час руху вперед.

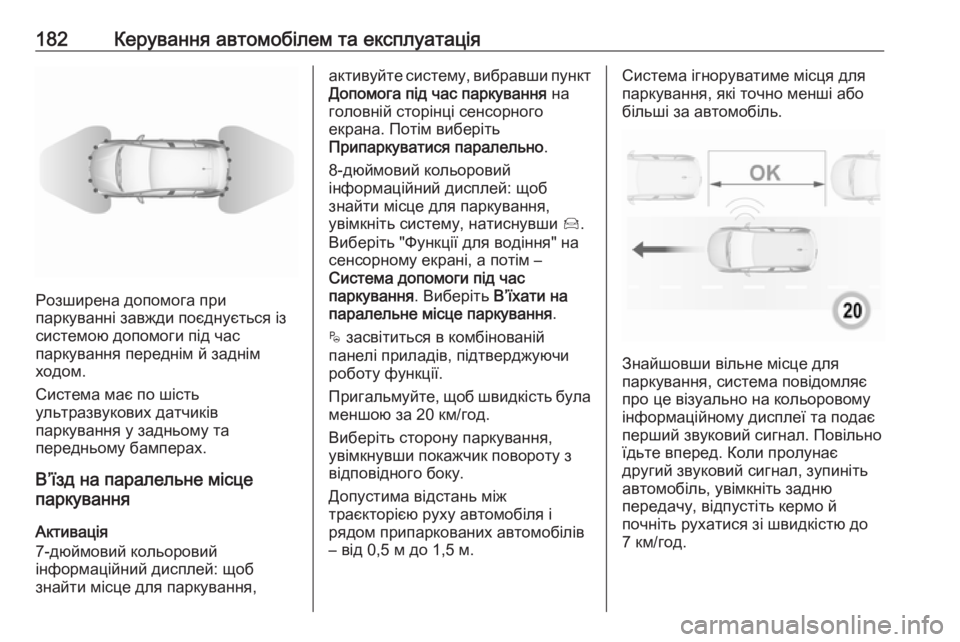

182Керування автомобілем та експлуатація
Розширена допомога при
паркуванні завжди поєднується із системою допомоги під час
паркування переднім й заднім
ходом.
Система має по шість
ультразвукових датчиків
паркування у задньому та
передньому бамперах.
В’їзд на паралельне місце
паркування
Активація
7-дюймовий кольоровий
інформаційний дисплей: щоб
знайти місце для паркування,
активуйте систему, вибравши пункт Допомога під час паркування на
головній сторінці сенсорного
екрана. Потім виберіть
Припаркуватися паралельно .
8-дюймовий кольоровий
інформаційний дисплей: щоб
знайти місце для паркування,
увімкніть систему, натиснувши Í.
Виберіть "Функції для водіння" на
сенсорному екрані, а потім –
Система допомоги під час
паркування . Виберіть В’їхати на
паралельне місце паркування .
$ засвітиться в комбінованій
панелі приладів, підтверджуючи
роботу функції.
Пригальмуйте, щоб швидкість була
меншою за 20 км/год.
Виберіть сторону паркування,
увімкнувши покажчик повороту з
відповідного боку.
Допустима відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
– від 0,5 м до 1,5 м.Система ігноруватиме місця для
паркування, які точно менші або більші за автомобіль.
Знайшовши вільне місце для
паркування, система повідомляє
про це візуально на кольоровому
інформаційному дисплеї та подає
перший звуковий сигнал. Повільно
їдьте вперед. Коли пролунає
другий звуковий сигнал, зупиніть
автомобіль, увімкніть задню
передачу, відпустіть кермо й
почніть рухатися зі швидкістю до
7 км/год.

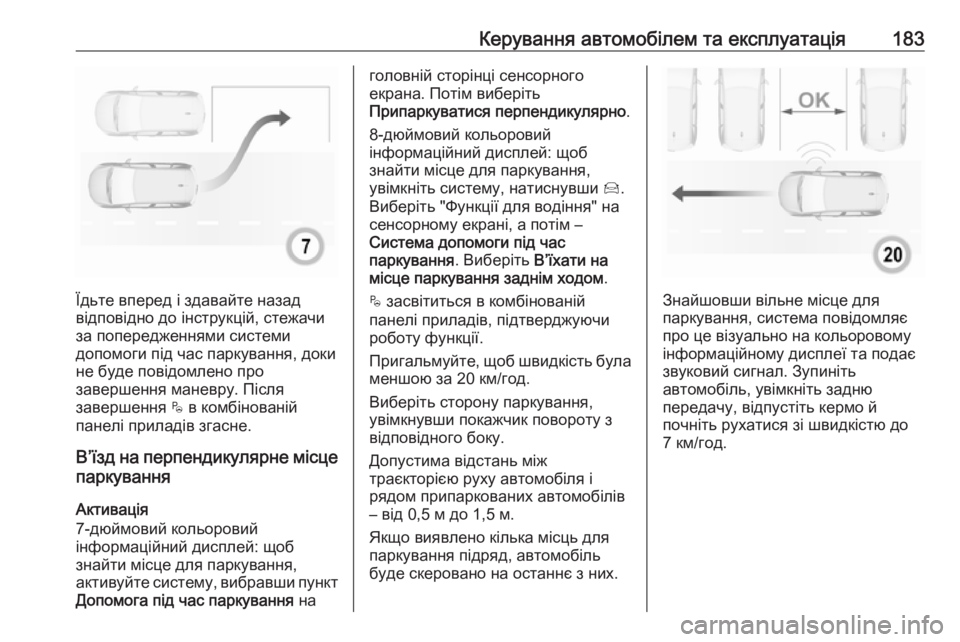

Керування автомобілем та експлуатація183
Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування, доки
не буде повідомлено про
завершення маневру. Після
завершення $ в комбінованій
панелі приладів згасне.
В’їзд на перпендикулярне місце
паркування
Активація
7-дюймовий кольоровий
інформаційний дисплей: щоб
знайти місце для паркування,
активуйте систему, вибравши пункт Допомога під час паркування на
головній сторінці сенсорного
екрана. Потім виберіть
Припаркуватися перпендикулярно .
8-дюймовий кольоровий
інформаційний дисплей: щоб
знайти місце для паркування,
увімкніть систему, натиснувши Í.
Виберіть "Функції для водіння" на
сенсорному екрані, а потім –
Система допомоги під час
паркування . Виберіть В’їхати на
місце паркування заднім ходом .
$ засвітиться в комбінованій
панелі приладів, підтверджуючи
роботу функції.
Пригальмуйте, щоб швидкість була меншою за 20 км/год.
Виберіть сторону паркування,
увімкнувши покажчик повороту з
відповідного боку.
Допустима відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
– від 0,5 м до 1,5 м.
Якщо виявлено кілька місць для
паркування підряд, автомобіль
буде скеровано на останнє з них.
Знайшовши вільне місце для
паркування, система повідомляє
про це візуально на кольоровому
інформаційному дисплеї та подає
звуковий сигнал. Зупиніть
автомобіль, увімкніть задню
передачу, відпустіть кермо й
почніть рухатися зі швидкістю до
7 км/год.

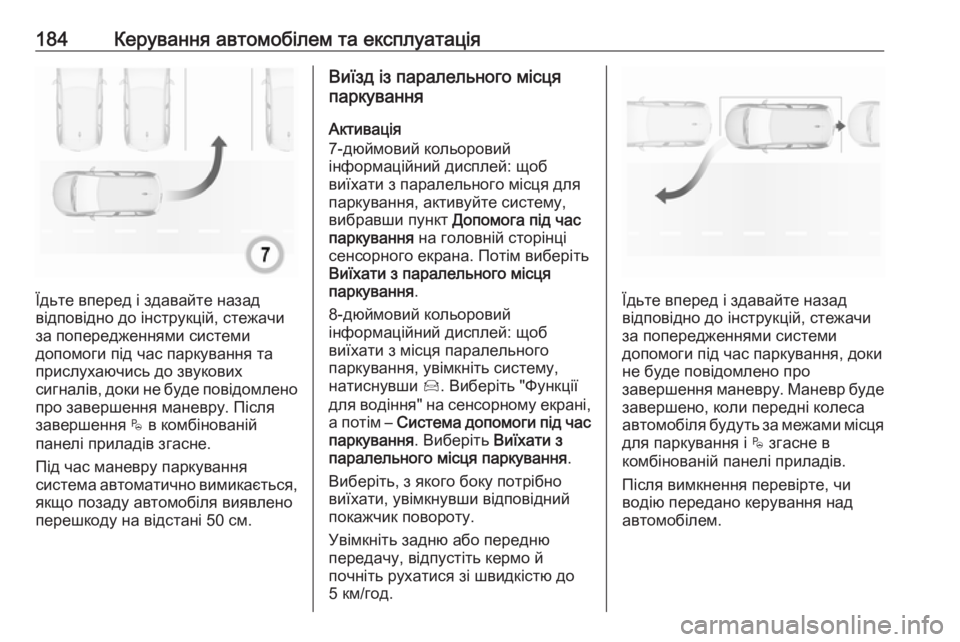

184Керування автомобілем та експлуатація
Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування та
прислухаючись до звукових
сигналів, доки не буде повідомлено про завершення маневру. Після
завершення $ в комбінованій
панелі приладів згасне.
Під час маневру паркування
система автоматично вимикається,
якщо позаду автомобіля виявлено
перешкоду на відстані 50 см.
Виїзд із паралельного місця
паркування
Активація
7-дюймовий кольоровий інформаційний дисплей: щоб
виїхати з паралельного місця для
паркування, активуйте систему,
вибравши пункт Допомога під час
паркування на головній сторінці
сенсорного екрана. Потім виберіть
Виїхати з паралельного місця
паркування .
8-дюймовий кольоровий
інформаційний дисплей: щоб
виїхати з місця паралельного
паркування, увімкніть систему, натиснувши Í. Виберіть "Функції
для водіння" на сенсорному екрані,
а потім – Система допомоги під час
паркування . Виберіть Виїхати з
паралельного місця паркування .
Виберіть, з якого боку потрібно
виїхати, увімкнувши відповідний
покажчик повороту.
Увімкніть задню або передню
передачу, відпустіть кермо й
почніть рухатися зі швидкістю до
5 км/год.
Їдьте вперед і здавайте назад відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування, доки
не буде повідомлено про
завершення маневру. Маневр буде завершено, коли передні колеса
автомобіля будуть за межами місця
для паркування і $ згасне в
комбінованій панелі приладів.
Після вимкнення перевірте, чи
водію передано керування над автомобілем.

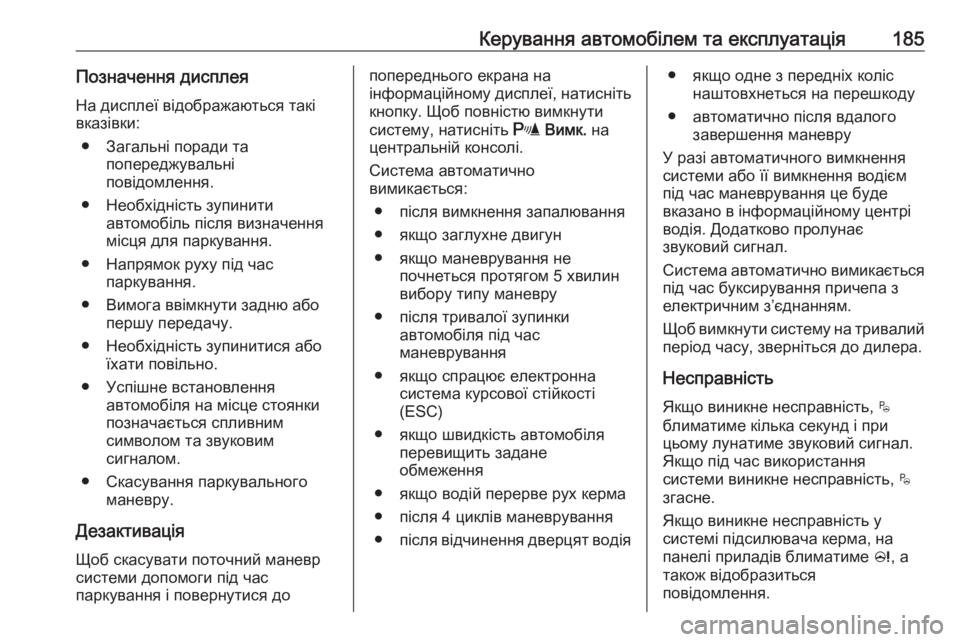

Керування автомобілем та експлуатація185Позначення дисплея
На дисплеї відображаються такі
вказівки:
● Загальні поради та попереджувальні
повідомлення.
● Необхідність зупинити автомобіль після визначення
місця для паркування.
● Напрямок руху під час паркування.
● Вимога ввімкнути задню або першу передачу.
● Необхідність зупинитися або їхати повільно.
● Успішне встановлення автомобіля на місце стоянки
позначається спливним
символом та звуковим
сигналом.
● Скасування паркувального маневру.
Дезактивація Щоб скасувати поточний маневр
системи допомоги під час
паркування і повернутися допопереднього екрана на
інформаційному дисплеї, натисніть кнопку. Щоб повністю вимкнути
систему, натисніть r Вимк. на
центральній консолі.
Система автоматично
вимикається:
● після вимкнення запалювання● якщо заглухне двигун
● якщо маневрування не почнеться протягом 5 хвилин
вибору типу маневру
● після тривалої зупинки автомобіля під час
маневрування
● якщо спрацює електронна система курсової стійкості
(ESC)
● якщо швидкість автомобіля перевищить задане
обмеження
● якщо водій перерве рух керма
● після 4 циклів маневрування
● після відчинення дверцят водія● якщо одне з передніх коліс
наштовхнеться на перешкоду
● автоматично після вдалого завершення маневру
У разі автоматичного вимкнення
системи або її вимкнення водієм під час маневрування це буде
вказано в інформаційному центрі
водія. Додатково пролунає
звуковий сигнал.
Система автоматично вимикається
під час буксирування причепа з
електричним з’єднанням.
Щоб вимкнути систему на тривалий період часу, зверніться до дилера.
Несправність Якщо виникне несправність, $
блиматиме кілька секунд і при
цьому лунатиме звуковий сигнал.
Якщо під час використання
системи виникне несправність, $
згасне.
Якщо виникне несправність у
системі підсилювача керма, на
панелі приладів блиматиме c, а
також відобразиться
повідомлення.

186Керування автомобілем та експлуатація9Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність роботи
системи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться
високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з дуже малою
відбивальною площею
поперечного перерізу,
наприклад вузькі об’єкти чи
предмети з м’яких матеріалів.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Датчик може розпізнати
неіснуючий предмет через
акустичні перешкоди від
внутрішнього шуму чи
неправильне механічне
регулювання (у цьому випадку
можливі поодинокі помилкові
попередження).
Державний номер автомобіля спереду має бути правильно
закріплено (він не повинен бути
зігнутим, між номером та
бампером не повинно бути зазорів з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Покращена система допомоги під
час паркування може не
реагувати на зміни наявного
паркувального простору після
початку виконання маневру
паркування. Система може
прийняти в'їзд, ворота, двір чи
навіть перехрестя за місце для
паркування. Після ввімкнення
задньої передачі система
розпочне паркувальний маневр.
Стежте за тим, щоб
запропоноване місце для
паркування залишалося вільним.
Нерівна поверхня (наприклад, на
будмайданчиках), розпізнається
системою некоректно. Водій
приймає на себе всю
відповідальність.
Повідомлення бокової мертвої зони видимості
Система повідомлень бокової
мертвої зони видимості розпізнає
та повідомляє про об'єкти, що

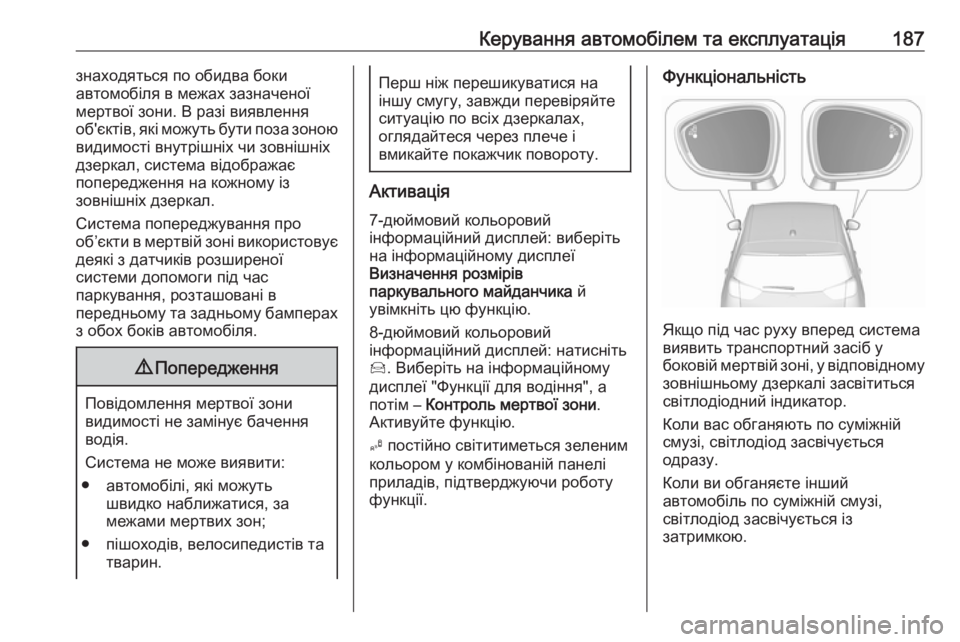

Керування автомобілем та експлуатація187знаходяться по обидва боки
автомобіля в межах зазначеної
мертвої зони. В разі виявлення
об'єктів, які можуть бути поза зоною
видимості внутрішніх чи зовнішніх
дзеркал, система відображає
попередження на кожному із
зовнішніх дзеркал.
Система попереджування про
об’єкти в мертвій зоні використовує
деякі з датчиків розширеної
системи допомоги під час
паркування, розташовані в
передньому та задньому бамперах
з обох боків автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж перешикуватися на
іншу смугу, завжди перевіряйте
ситуацію по всіх дзеркалах,
оглядайтеся через плече і
вмикайте покажчик повороту.
Активація
7-дюймовий кольоровий
інформаційний дисплей: виберіть
на інформаційному дисплеї
Визначення розмірів
паркувального майданчика й
увімкніть цю функцію.
8-дюймовий кольоровий
інформаційний дисплей: натисніть
Í . Виберіть на інформаційному
дисплеї "Функції для водіння", а
потім – Контроль мертвої зони .
Активуйте функцію.
B постійно світитиметься зеленим
кольором у комбінованій панелі
приладів, підтверджуючи роботу
функції.
Функціональність
Якщо під час руху вперед система
виявить транспортний засіб у
боковій мертвій зоні, у відповідному
зовнішньому дзеркалі засвітиться
світлодіодний індикатор.
Коли вас обганяють по суміжній
смузі, світлодіод засвічується
одразу.
Коли ви обганяєте інший
автомобіль по суміжній смузі,
світлодіод засвічується із
затримкою.

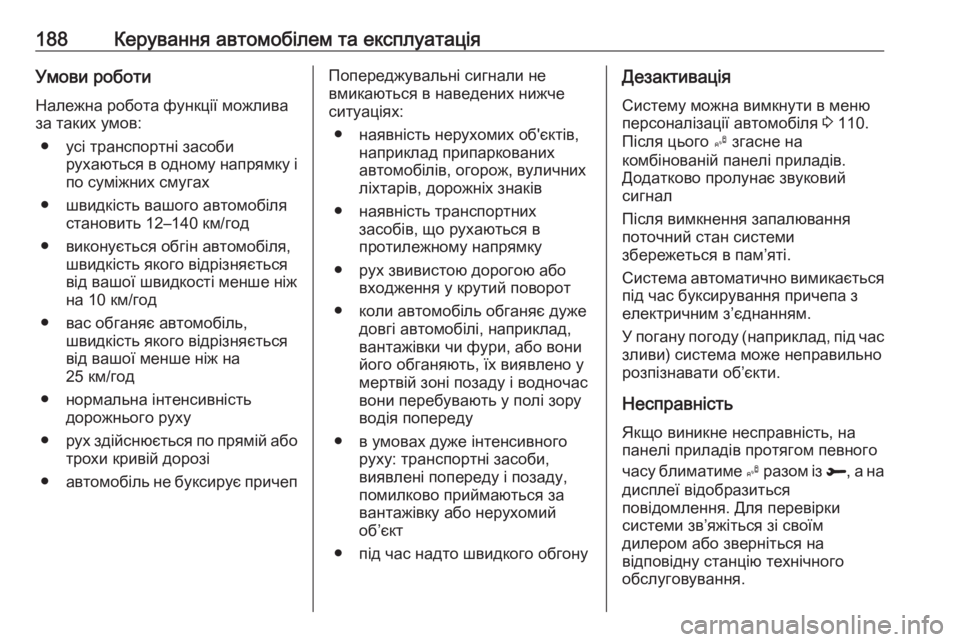

188Керування автомобілем та експлуатаціяУмови роботи
Належна робота функції можлива
за таких умов:
● усі транспортні засоби рухаються в одному напрямку іпо суміжних смугах
● швидкість вашого автомобіля становить 12–140 км/год
● виконується обгін автомобіля, швидкість якого відрізняєтьсявід вашої швидкості менше ніж
на 10 км/год
● вас обганяє автомобіль, швидкість якого відрізняєтьсявід вашої менше ніж на
25 км/год
● нормальна інтенсивність дорожнього руху
● рух здійснюється по прямій або
трохи кривій дорозі
● автомобіль не буксирує причепПопереджувальні сигнали не
вмикаються в наведених нижче
ситуаціях:
● наявність нерухомих об'єктів, наприклад припаркованих
автомобілів, огорож, вуличних
ліхтарів, дорожніх знаків
● наявність транспортних засобів, що рухаються в
протилежному напрямку
● рух звивистою дорогою або входження у крутий поворот
● коли автомобіль обганяє дуже довгі автомобілі, наприклад,
вантажівки чи фури, або вони
його обганяють, їх виявлено у
мертвій зоні позаду і водночас
вони перебувають у полі зору
водія попереду
● в умовах дуже інтенсивного руху: транспортні засоби,
виявлені попереду і позаду,
помилково приймаються за
вантажівку або нерухомий
об’єкт
● під час надто швидкого обгонуДезактивація
Систему можна вимкнути в менюперсоналізації автомобіля 3 110.
Після цього B згасне на
комбінованій панелі приладів. Додатково пролунає звуковий
сигнал
Після вимкнення запалювання
поточний стан системи
збережеться в пам’яті.
Система автоматично вимикається під час буксирування причепа з
електричним з’єднанням.
У погану погоду (наприклад, під час
зливи) система може неправильно
розпізнавати об’єкти.
Несправність
Якщо виникне несправність, на панелі приладів протягом певного
часу блиматиме B разом із R, а на
дисплеї відобразиться
повідомлення. Для перевірки
системи зв’яжіться зі своїм
дилером або зверніться на
відповідну станцію технічного
обслуговування.
