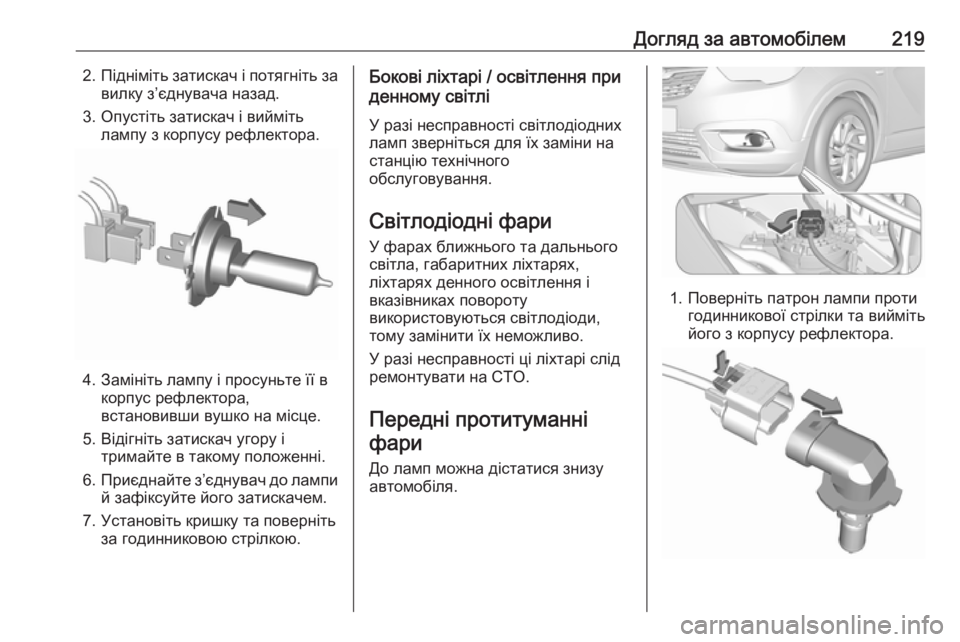

Догляд за автомобілем2192.Підніміть затискач і потягніть за
вилку з’єднувача назад.
3. Опустіть затискач і вийміть лампу з корпусу рефлектора.
4. Замініть лампу і просуньте її вкорпус рефлектора,
встановивши вушко на місце.
5. Відігніть затискач угору і тримайте в такому положенні.
6. Приєднайте з’єднувач до лампи
й зафіксуйте його затискачем.
7. Установіть кришку та поверніть за годинниковою стрілкою.
Бокові ліхтарі / освітлення при
денному світлі
У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Світлодіодні фари
У фарах ближнього та дальнього світла, габаритних ліхтарях,
ліхтарях денного освітлення і
вказівниках повороту
використовуються світлодіоди,
тому замінити їх неможливо.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.
Передні протитуманніфари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з корпусу рефлектора.

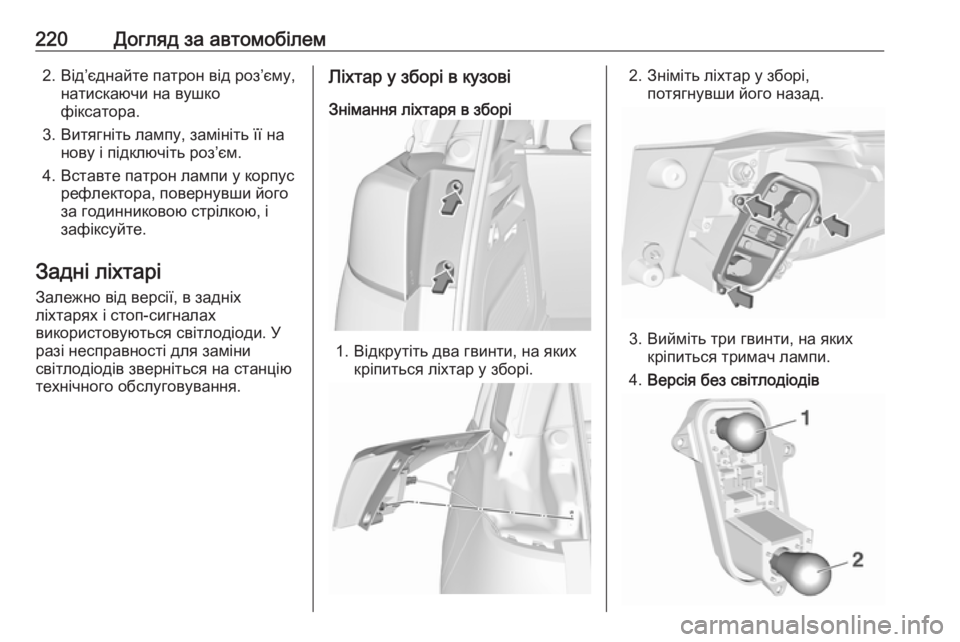

220Догляд за автомобілем2. Від’єднайте патрон від роз’єму,натискаючи на вушкофіксатора.
3. Витягніть лампу, замініть її на нову і підключіть роз’єм.
4. Вставте патрон лампи у корпус рефлектора, повернувши його
за годинниковою стрілкою, і
зафіксуйте.
Задні ліхтарі Залежно від версії, в задніх
ліхтарях і стоп-сигналах
використовуються світлодіоди. У
разі несправності для заміни
світлодіодів зверніться на станцію
технічного обслуговування.Ліхтар у зборі в кузові
Знімання ліхтаря в зборі
1. Відкрутіть два гвинти, на яких кріпиться ліхтар у зборі.
2. Зніміть ліхтар у зборі,потягнувши його назад.
3. Вийміть три гвинти, на якихкріпиться тримач лампи.
4. Версія без світлодіодів

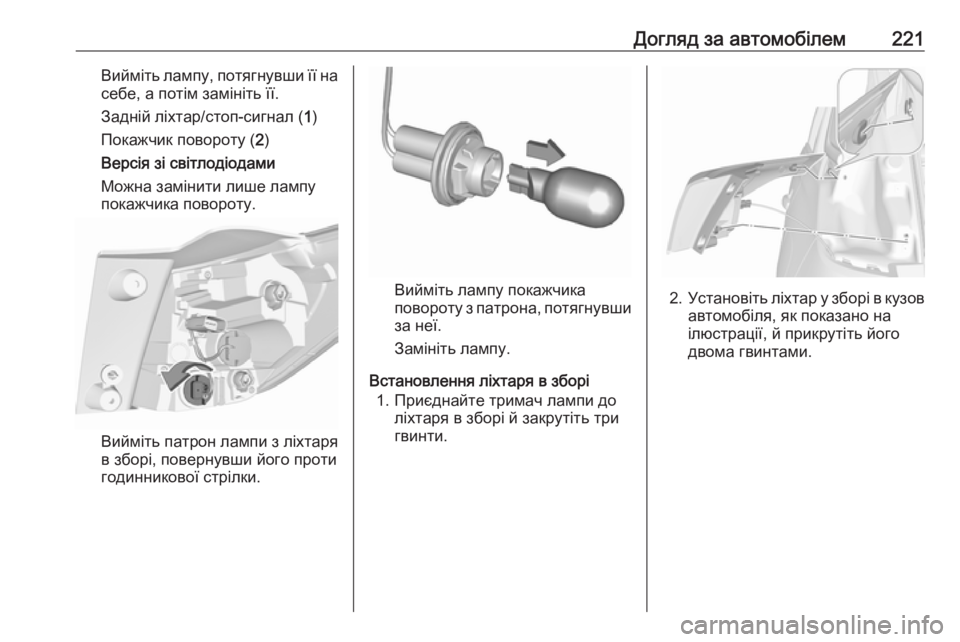

Догляд за автомобілем221Вийміть лампу, потягнувши її насебе, а потім замініть її.
Задній ліхтар/стоп-сигнал ( 1)
Покажчик повороту ( 2)
Версія зі світлодіодами Можна замінити лише лампу
покажчика повороту.
Вийміть патрон лампи з ліхтаря
в зборі, повернувши його проти годинникової стрілки.
Вийміть лампу покажчика
повороту з патрона, потягнувши
за неї.
Замініть лампу.
Встановлення ліхтаря в зборі 1. Приєднайте тримач лампи до ліхтаря в зборі й закрутіть три
гвинти.2. Установіть ліхтар у зборі в кузов
автомобіля, як показано на
ілюстрації, й прикрутіть його
двома гвинтами.

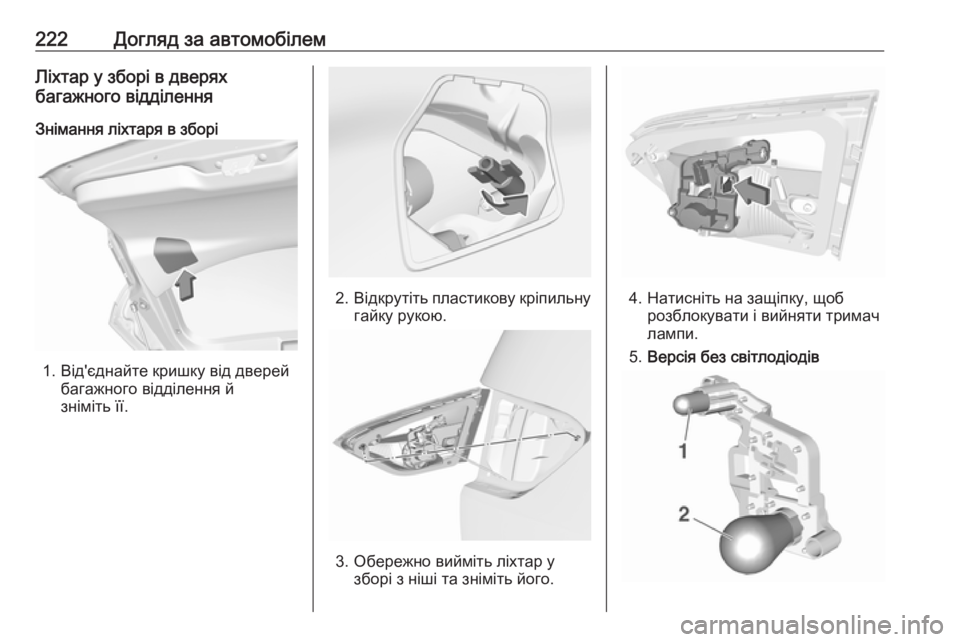

222Догляд за автомобілемЛіхтар у зборі в дверях
багажного відділення
Знімання ліхтаря в зборі
1. Від'єднайте кришку від дверей багажного відділення йзніміть її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Натисніть на защіпку, щоброзблокувати і вийняти тримач
лампи.
5. Версія без світлодіодів

Догляд за автомобілем223Вийміть лампу та замініть її на
нову:
Задній ліхтар ( 1)
Задня протитуманна фара
(ліворуч), стоп-сигнал
(праворуч) ( 2)
Версія зі світлодіодами
Можна замінити лише лампу
ліхтаря заднього ходу.
Вийміть патрон лампи з ліхтаря
в зборі, повернувши його проти годинникової стрілки.
Вийміть лампу з патрона,
потягнувши за неї.
Замініть лампу.
Встановлення ліхтаря в зборі 1. Приєднайте тримач лампи до ліхтаря в зборі.2.Установіть ліхтар у зборі у двері
багажного відділення.
3. Закріпіть ліхтар у зборі пластмасовою контргайкою.
4. Приєднайте кришку до дверей багажного відділення.

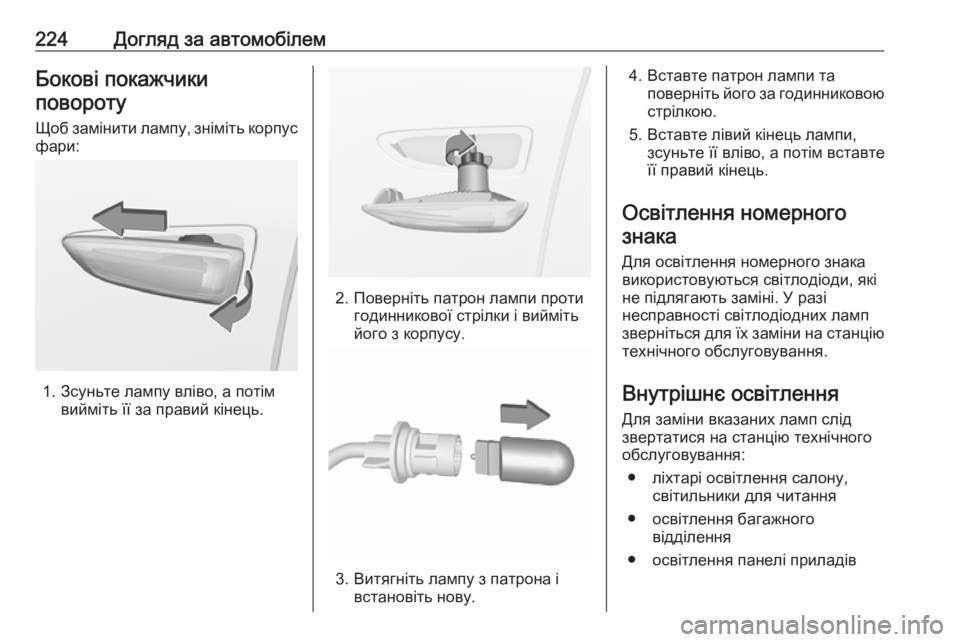

224Догляд за автомобілемБокові покажчикиповороту
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
Для освітлення номерного знака
використовуються світлодіоди, які
не підлягають заміні. У разі
несправності світлодіодних ламп
зверніться для їх заміни на станцію
технічного обслуговування.
Внутрішнє освітлення
Для заміни вказаних ламп слід
звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладів

Догляд за автомобілем225Електрична система
Запобіжники Дані запобіжника, що
використовується для заміни,
мають відповідати даним
несправного запобіжника.
В автомобілі є три коробки
запобіжників:
● моторне відділення● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташовано в коробці
запобіжників у моторному
відділенні.

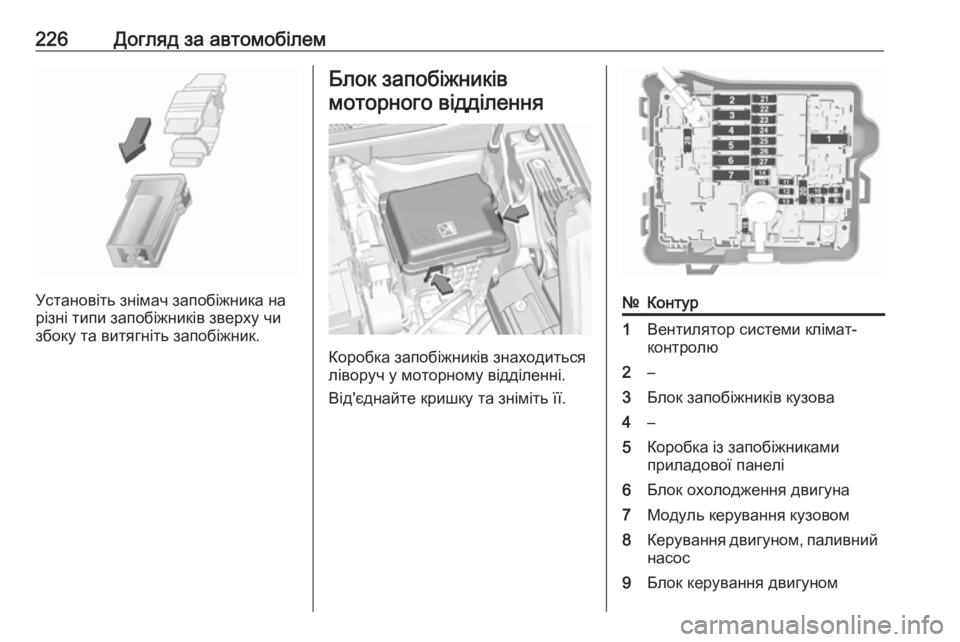

226Догляд за автомобілем
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
№Контур1Вентилятор системи клімат-
контролю2–3Блок запобіжників кузова4–5Коробка із запобіжниками
приладової панелі6Блок охолодження двигуна7Модуль керування кузовом8Керування двигуном, паливний насос9Блок керування двигуном

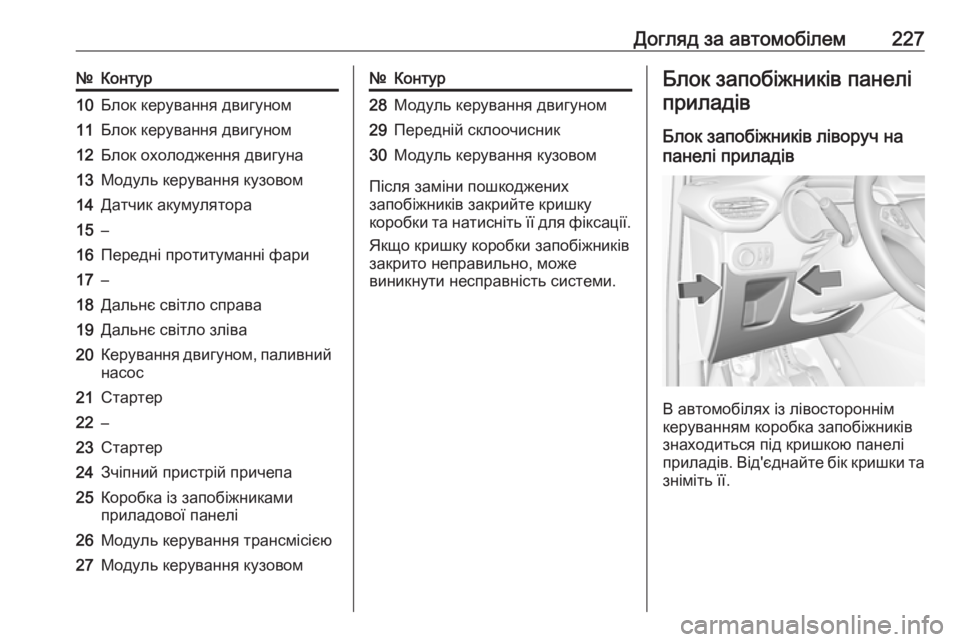

Догляд за автомобілем227№Контур10Блок керування двигуном11Блок керування двигуном12Блок охолодження двигуна13Модуль керування кузовом14Датчик акумулятора15–16Передні протитуманні фари17–18Дальнє світло справа19Дальнє світло зліва20Керування двигуном, паливний
насос21Стартер22–23Стартер24Зчіпний пристрій причепа25Коробка із запобіжниками
приладової панелі26Модуль керування трансмісією27Модуль керування кузовом№Контур28Модуль керування двигуном29Передній склоочисник30Модуль керування кузовом
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Блок запобіжників ліворуч на панелі приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться під кришкою панелі
приладів. Від'єднайте бік кришки та
зніміть її.

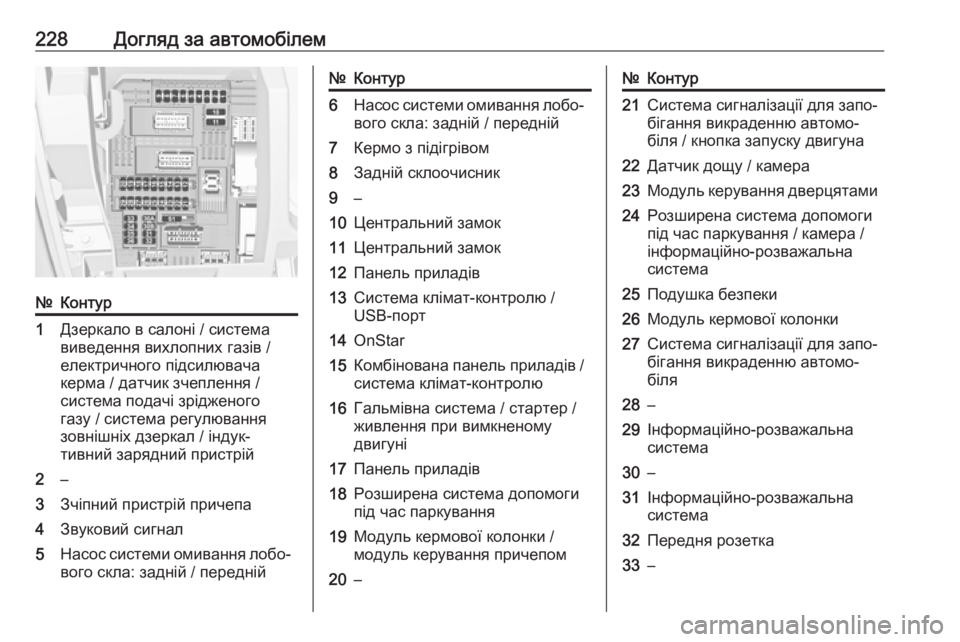

228Догляд за автомобілем№Контур1Дзеркало в салоні / система
виведення вихлопних газів /
електричного підсилювача
керма / датчик зчеплення /
система подачі зрідженого
газу / система регулювання
зовнішніх дзеркал / індук‐
тивний зарядний пристрій2–3Зчіпний пристрій причепа4Звуковий сигнал5Насос системи омивання лобо‐ вого скла: задній / передній№Контур6Насос системи омивання лобо‐вого скла: задній / передній7Кермо з підігрівом8Задній склоочисник9–10Центральний замок11Центральний замок12Панель приладів13Система клімат-контролю /
USB-порт14OnStar15Комбінована панель приладів / система клімат-контролю16Гальмівна система / стартер /
живлення при вимкненому
двигуні17Панель приладів18Розширена система допомоги
під час паркування19Модуль кермової колонки /
модуль керування причепом20–№Контур21Система сигналізації для запо‐
бігання викраденню автомо‐
біля / кнопка запуску двигуна22Датчик дощу / камера23Модуль керування дверцятами24Розширена система допомоги
під час паркування / камера /
інформаційно-розважальна
система25Подушка безпеки26Модуль кермової колонки27Система сигналізації для запо‐ бігання викраденню автомо‐
біля28–29Інформаційно-розважальна
система30–31Інформаційно-розважальна
система32Передня розетка33–
