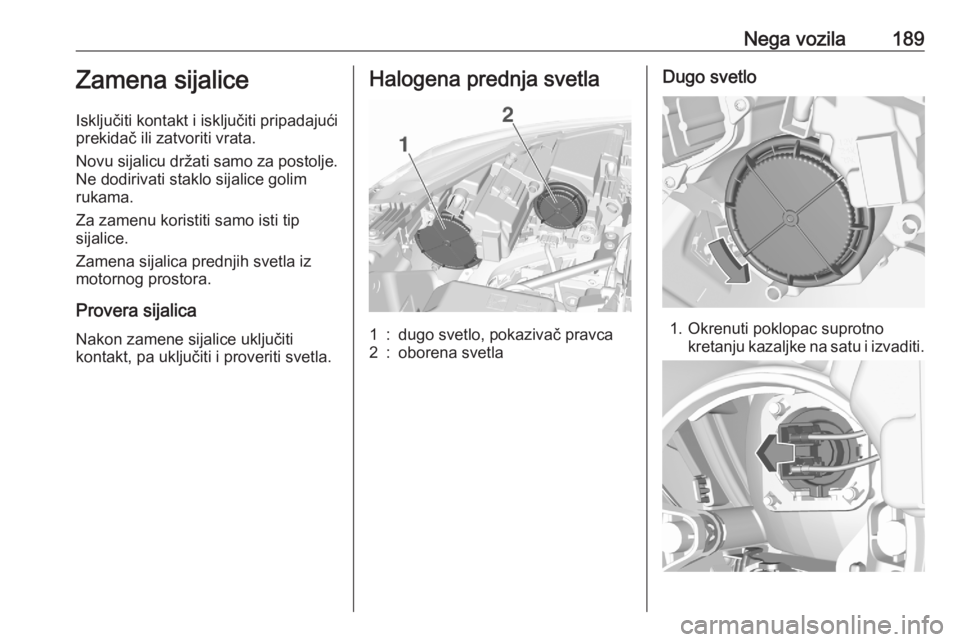

Nega vozila189Zamena sijalice
Isključiti kontakt i isključiti pripadajući prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Provera sijalica Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.Halogena prednja svetla1:dugo svetlo, pokazivač pravca2:oborena svetlaDugo svetlo
1. Okrenuti poklopac suprotno kretanju kazaljke na satu i izvaditi.

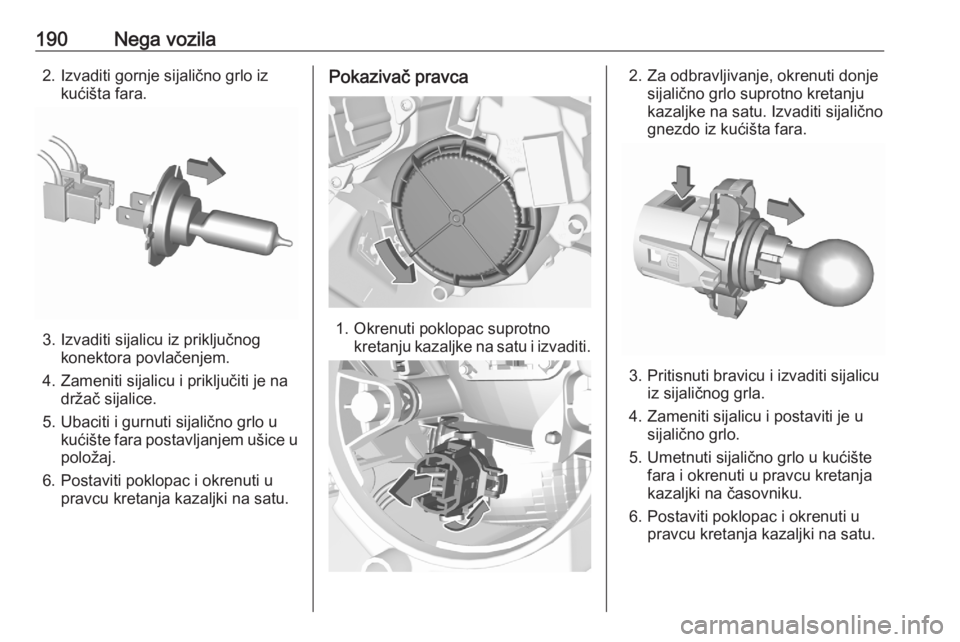

190Nega vozila2. Izvaditi gornje sijalično grlo izkućišta fara.
3. Izvaditi sijalicu iz priključnogkonektora povlačenjem.
4. Zameniti sijalicu i priključiti je na držač sijalice.
5. Ubaciti i gurnuti sijalično grlo u kućište fara postavljanjem ušice u
položaj.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Pokazivač pravca
1. Okrenuti poklopac suprotnokretanju kazaljke na satu i izvaditi.
2. Za odbravljivanje, okrenuti donjesijalično grlo suprotno kretanju
kazaljke na satu. Izvaditi sijalično
gnezdo iz kućišta fara.
3. Pritisnuti bravicu i izvaditi sijalicu iz sijaličnog grla.
4. Zameniti sijalicu i postaviti je u sijalično grlo.
5. Umetnuti sijalično grlo u kućište fara i okrenuti u pravcu kretanja
kazaljki na časovniku.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.

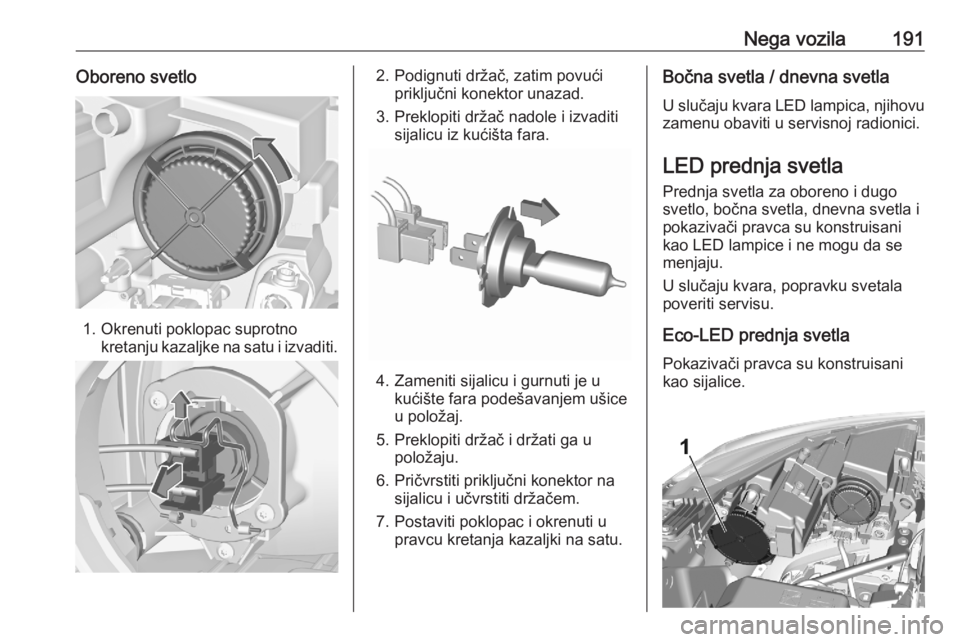

Nega vozila191Oboreno svetlo
1. Okrenuti poklopac suprotnokretanju kazaljke na satu i izvaditi.
2. Podignuti držač, zatim povućipriključni konektor unazad.
3. Preklopiti držač nadole i izvaditi sijalicu iz kućišta fara.
4. Zameniti sijalicu i gurnuti je ukućište fara podešavanjem ušice
u položaj.
5. Preklopiti držač i držati ga u položaju.
6. Pričvrstiti priključni konektor na sijalicu i učvrstiti držačem.
7. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Bočna svetla / dnevna svetla
U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
LED prednja svetla
Prednja svetla za oboreno i dugo
svetlo, bočna svetla, dnevna svetla i
pokazivači pravca su konstruisani
kao LED lampice i ne mogu da se
menjaju.
U slučaju kvara, popravku svetala poveriti servisu.
Eco-LED prednja svetlaPokazivači pravca su konstruisani
kao sijalice.

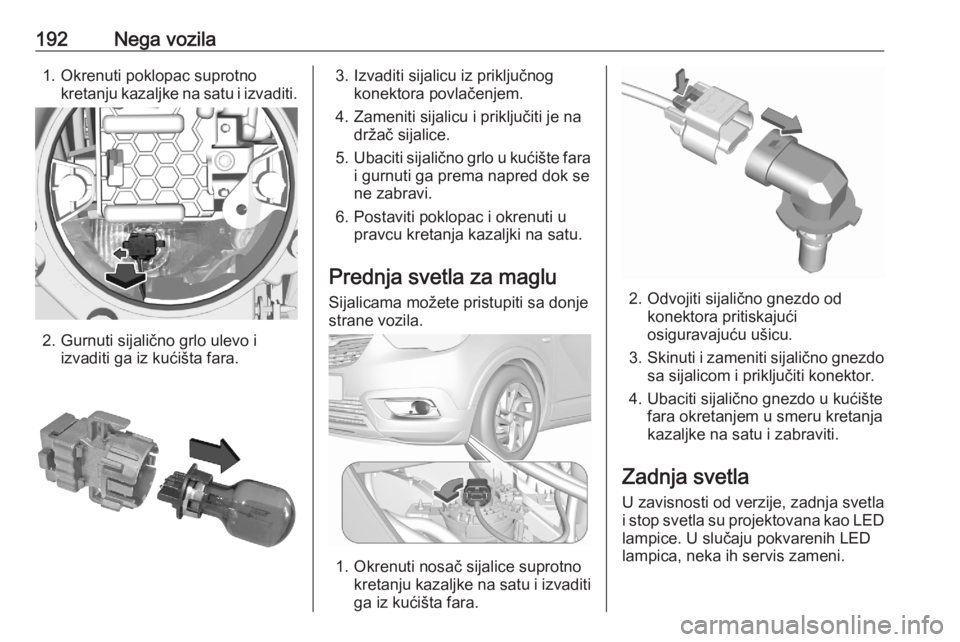

192Nega vozila1. Okrenuti poklopac suprotnokretanju kazaljke na satu i izvaditi.
2. Gurnuti sijalično grlo ulevo iizvaditi ga iz kućišta fara.
3. Izvaditi sijalicu iz priključnogkonektora povlačenjem.
4. Zameniti sijalicu i priključiti je na držač sijalice.
5. Ubaciti sijalično grlo u kućište fara
i gurnuti ga prema napred dok se
ne zabravi.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Prednja svetla za maglu
Sijalicama možete pristupiti sa donje strane vozila.
1. Okrenuti nosač sijalice suprotno kretanju kazaljke na satu i izvaditiga iz kućišta fara.
2. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
3. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
4. Ubaciti sijalično gnezdo u kućište fara okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
Zadnja svetla U zavisnosti od verzije, zadnja svetla
i stop svetla su projektovana kao LED
lampice. U slučaju pokvarenih LED
lampica, neka ih servis zameni.

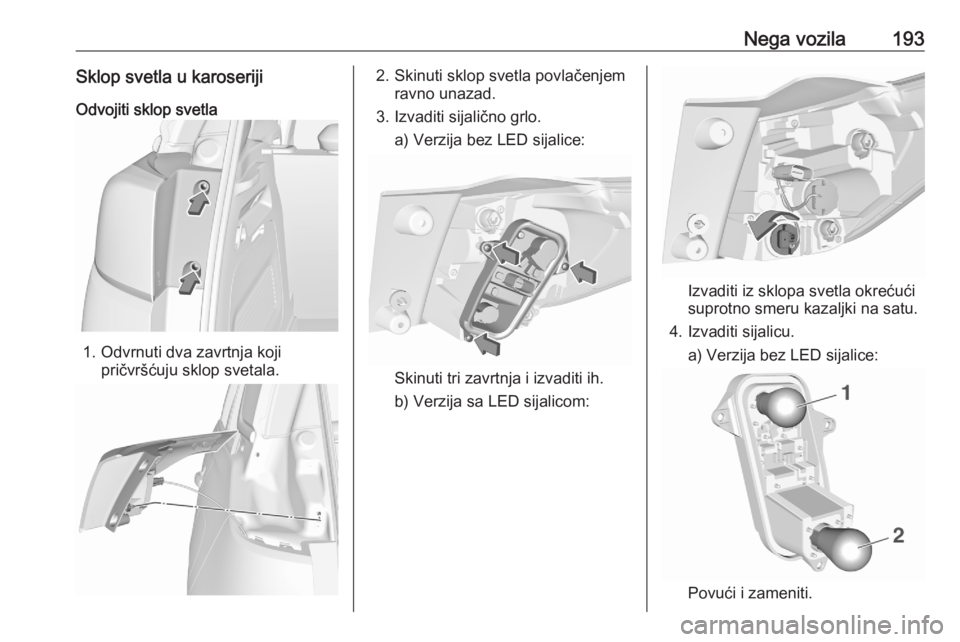

Nega vozila193Sklop svetla u karoseriji
Odvojiti sklop svetla
1. Odvrnuti dva zavrtnja koji pričvršćuju sklop svetala.
2. Skinuti sklop svetla povlačenjem ravno unazad.
3. Izvaditi sijalično grlo. a) Verzija bez LED sijalice:
Skinuti tri zavrtnja i izvaditi ih.
b) Verzija sa LED sijalicom:
Izvaditi iz sklopa svetla okrećući
suprotno smeru kazaljki na satu.
4. Izvaditi sijalicu. a) Verzija bez LED sijalice:
Povući i zameniti.

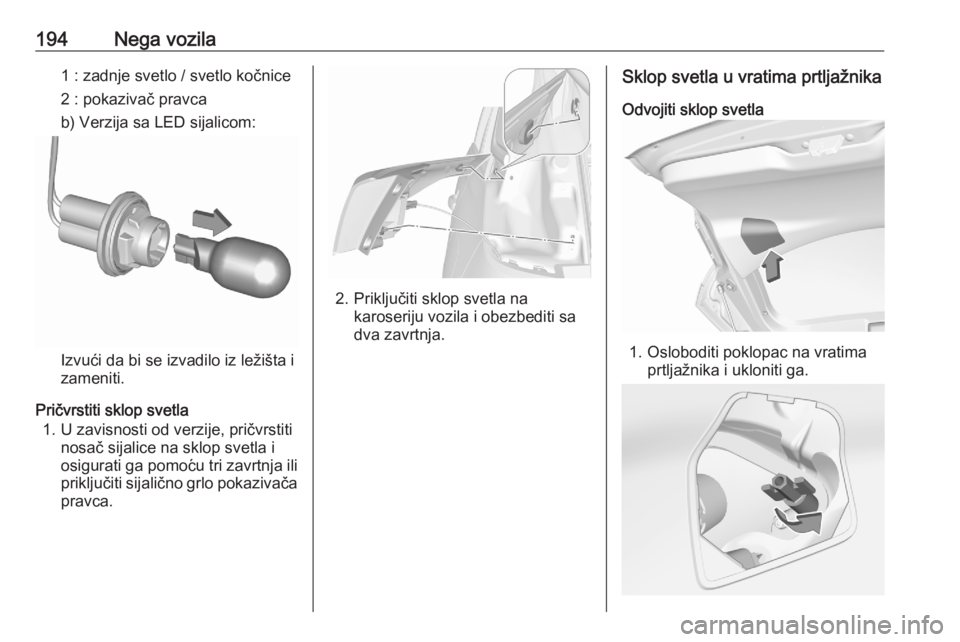

194Nega vozila1 : zadnje svetlo / svetlo kočnice
2 : pokazivač pravca b) Verzija sa LED sijalicom:
Izvući da bi se izvadilo iz ležišta i
zameniti.
Pričvrstiti sklop svetla 1. U zavisnosti od verzije, pričvrstiti nosač sijalice na sklop svetla i
osigurati ga pomoću tri zavrtnja ili priključiti sijalično grlo pokazivača
pravca.
2. Priključiti sklop svetla na karoseriju vozila i obezbediti sa
dva zavrtnja.
Sklop svetla u vratima prtljažnika
Odvojiti sklop svetla
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.

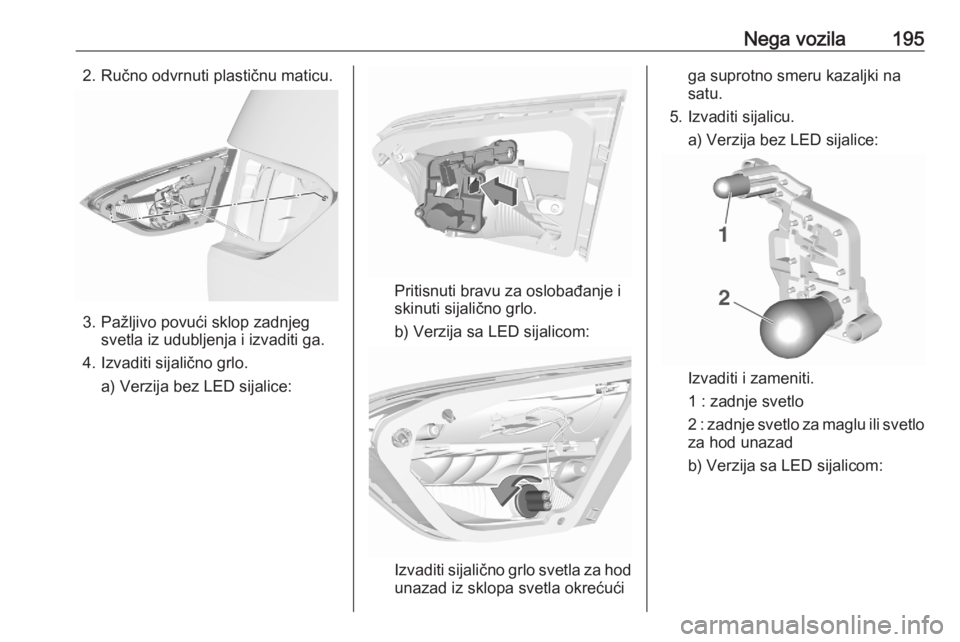

Nega vozila1952. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Izvaditi sijalično grlo. a) Verzija bez LED sijalice:
Pritisnuti bravu za oslobađanje i
skinuti sijalično grlo.
b) Verzija sa LED sijalicom:
Izvaditi sijalično grlo svetla za hod unazad iz sklopa svetla okrećući
ga suprotno smeru kazaljki na
satu.
5. Izvaditi sijalicu. a) Verzija bez LED sijalice:
Izvaditi i zameniti.
1 : zadnje svetlo
2 : zadnje svetlo za maglu ili svetlo
za hod unazad
b) Verzija sa LED sijalicom:

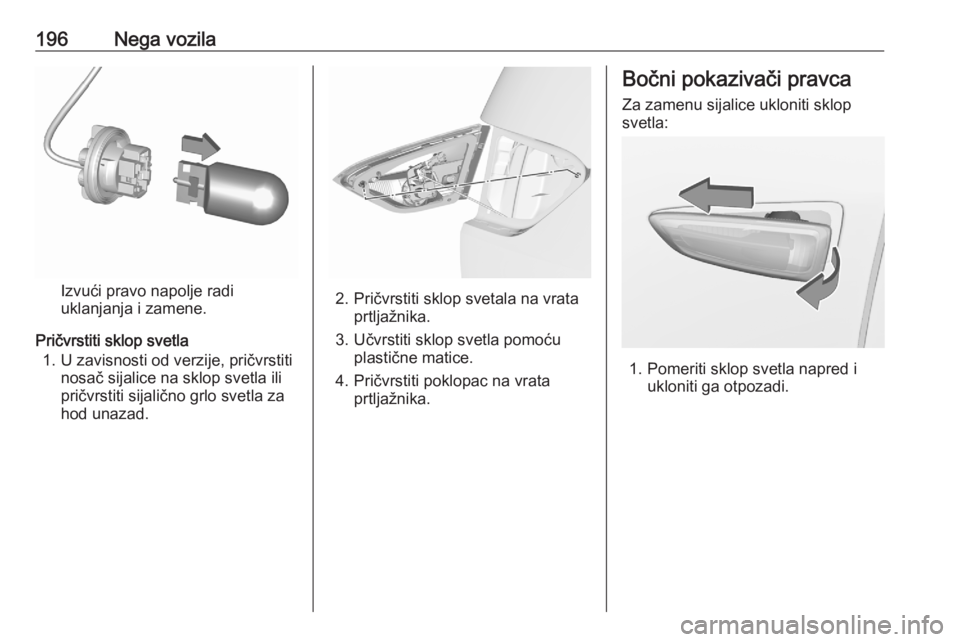

196Nega vozila
Izvući pravo napolje radi
uklanjanja i zamene.
Pričvrstiti sklop svetla 1. U zavisnosti od verzije, pričvrstiti nosač sijalice na sklop svetla ili
pričvrstiti sijalično grlo svetla za
hod unazad.2. Pričvrstiti sklop svetala na vrata prtljažnika.
3. Učvrstiti sklop svetla pomoću plastične matice.
4. Pričvrstiti poklopac na vrata prtljažnika.
Bočni pokazivači pravca
Za zamenu sijalice ukloniti sklop
svetla:
1. Pomeriti sklop svetla napred i ukloniti ga otpozadi.

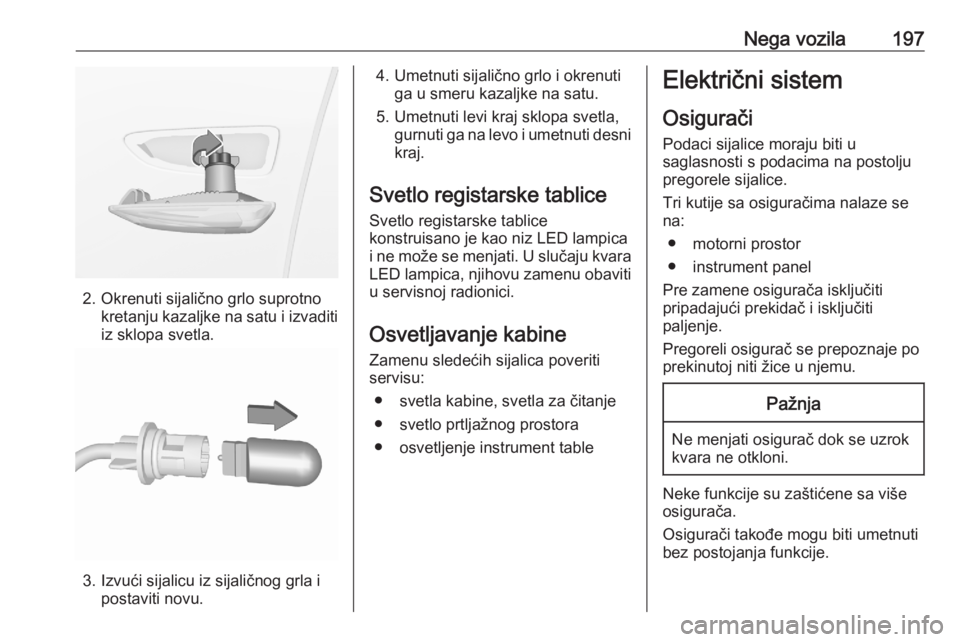

Nega vozila197
2. Okrenuti sijalično grlo suprotnokretanju kazaljke na satu i izvaditiiz sklopa svetla.
3. Izvući sijalicu iz sijaličnog grla i postaviti novu.
4. Umetnuti sijalično grlo i okrenuti ga u smeru kazaljke na satu.
5. Umetnuti levi kraj sklopa svetla, gurnuti ga na levo i umetnuti desnikraj.
Svetlo registarske tablice Svetlo registarske tablice
konstruisano je kao niz LED lampica
i ne može se menjati. U slučaju kvara
LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Osvetljavanje kabine Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje
● svetlo prtljažnog prostora
● osvetljenje instrument tableElektrični sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju pregorele sijalice.
Tri kutije sa osiguračima nalaze se na:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.

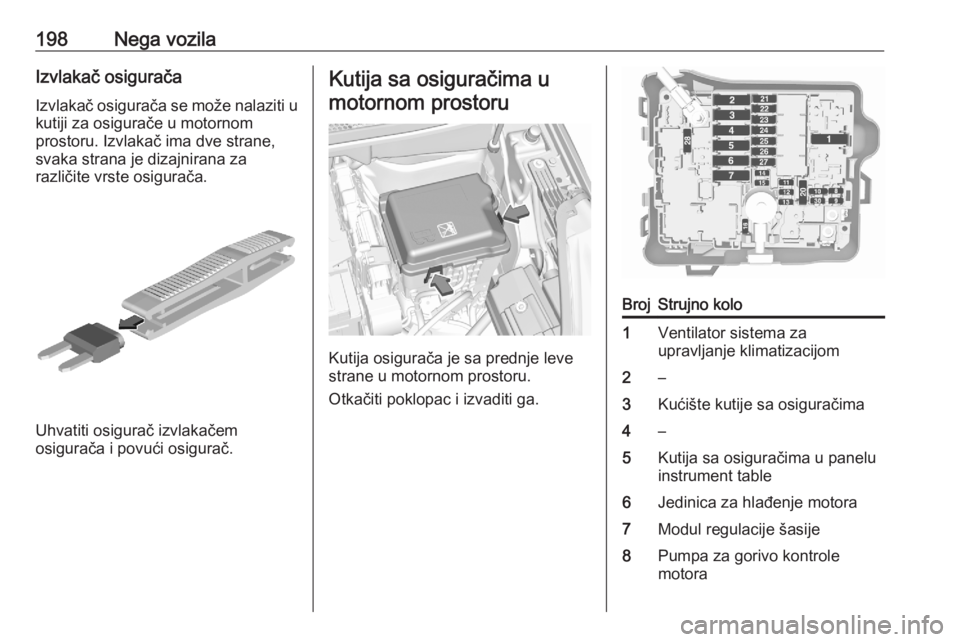

198Nega vozilaIzvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru. Izvlakač ima dve strane,
svaka strana je dizajnirana za
različite vrste osigurača.
Uhvatiti osigurač izvlakačem
osigurača i povući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.
BrojStrujno kolo1Ventilator sistema za
upravljanje klimatizacijom2–3Kućište kutije sa osiguračima4–5Kutija sa osiguračima u panelu
instrument table6Jedinica za hlađenje motora7Modul regulacije šasije8Pumpa za gorivo kontrole
motora
