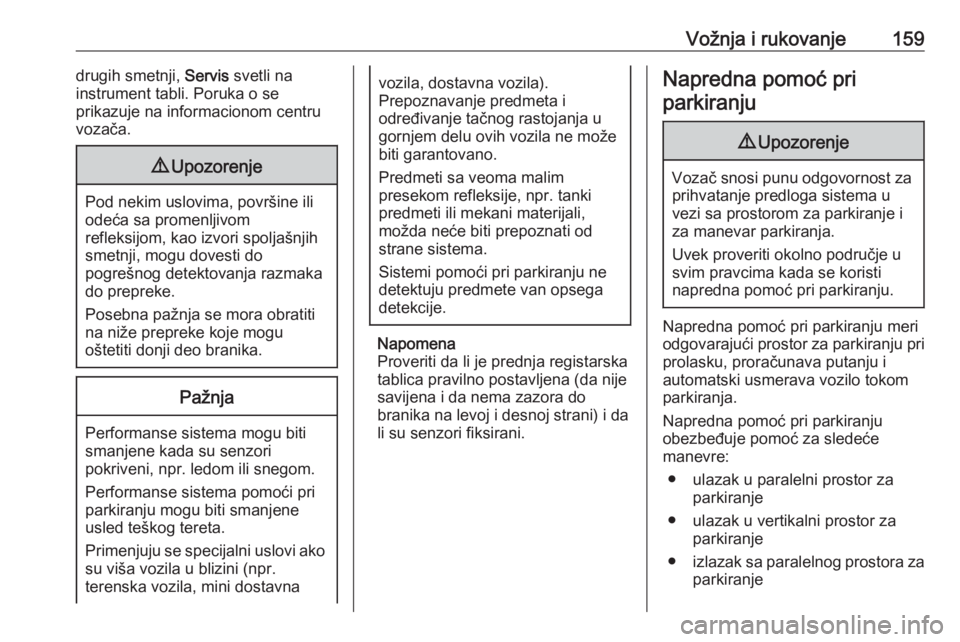

Vožnja i rukovanje159drugih smetnji, Servis svetli na
instrument tabli. Poruka o se
prikazuje na informacionom centru
vozača.9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.
Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napomena
Proveriti da li je prednja registarska
tablica pravilno postavljena (da nije
savijena i da nema zazora do
branika na levoj i desnoj strani) i da
li su senzori fiksirani.
Napredna pomoć pri
parkiranju9 Upozorenje
Vozač snosi punu odgovornost za
prihvatanje predloga sistema u
vezi sa prostorom za parkiranje i
za manevar parkiranja.
Uvek proveriti okolno područje u
svim pravcima kada se koristi
napredna pomoć pri parkiranju.
Napredna pomoć pri parkiranju meri
odgovarajući prostor za parkiranju pri
prolasku, proračunava putanju i
automatski usmerava vozilo tokom parkiranja.
Napredna pomoć pri parkiranju
obezbeđuje pomoć za sledeće
manevre:
● ulazak u paralelni prostor za parkiranje
● ulazak u vertikalni prostor za parkiranje
● izlazak sa paralelnog prostora za
parkiranje

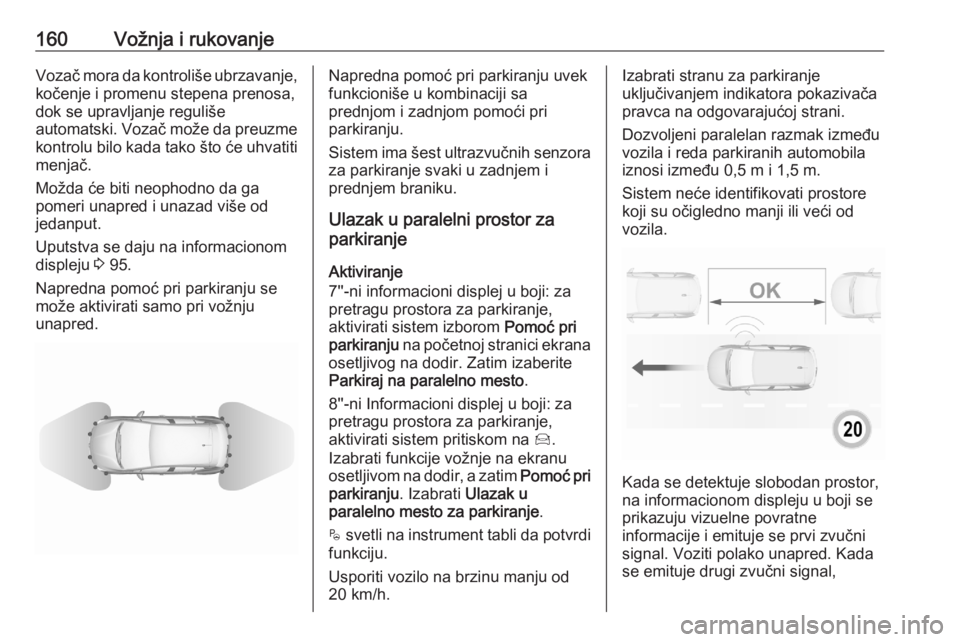

160Vožnja i rukovanjeVozač mora da kontroliše ubrzavanje,
kočenje i promenu stepena prenosa,
dok se upravljanje reguliše
automatski. Vozač može da preuzme kontrolu bilo kada tako što će uhvatiti
menjač.
Možda će biti neophodno da ga
pomeri unapred i unazad više od
jedanput.
Uputstva se daju na informacionom displeju 3 95.
Napredna pomoć pri parkiranju se
može aktivirati samo pri vožnju
unapred.Napredna pomoć pri parkiranju uvek
funkcioniše u kombinaciji sa
prednjom i zadnjom pomoći pri
parkiranju.
Sistem ima šest ultrazvučnih senzora
za parkiranje svaki u zadnjem i
prednjem braniku.
Ulazak u paralelni prostor za
parkiranje
Aktiviranje
7''-ni informacioni displej u boji: za
pretragu prostora za parkiranje,
aktivirati sistem izborom Pomoć pri
parkiranju na početnoj stranici ekrana
osetljivog na dodir. Zatim izaberite
Parkiraj na paralelno mesto .
8''-ni Informacioni displej u boji: za
pretragu prostora za parkiranje,
aktivirati sistem pritiskom na Í.
Izabrati funkcije vožnje na ekranu osetljivom na dodir, a zatim Pomoć pri
parkiranju . Izabrati Ulazak u
paralelno mesto za parkiranje .
$ svetli na instrument tabli da potvrdi
funkciju.
Usporiti vozilo na brzinu manju od
20 km/h.Izabrati stranu za parkiranje
uključivanjem indikatora pokazivača
pravca na odgovarajućoj strani.
Dozvoljeni paralelan razmak između
vozila i reda parkiranih automobila
iznosi između 0,5 m i 1,5 m.
Sistem neće identifikovati prostore
koji su očigledno manji ili veći od
vozila.
Kada se detektuje slobodan prostor,
na informacionom displeju u boji se
prikazuju vizuelne povratne
informacije i emituje se prvi zvučni
signal. Voziti polako unapred. Kada
se emituje drugi zvučni signal,

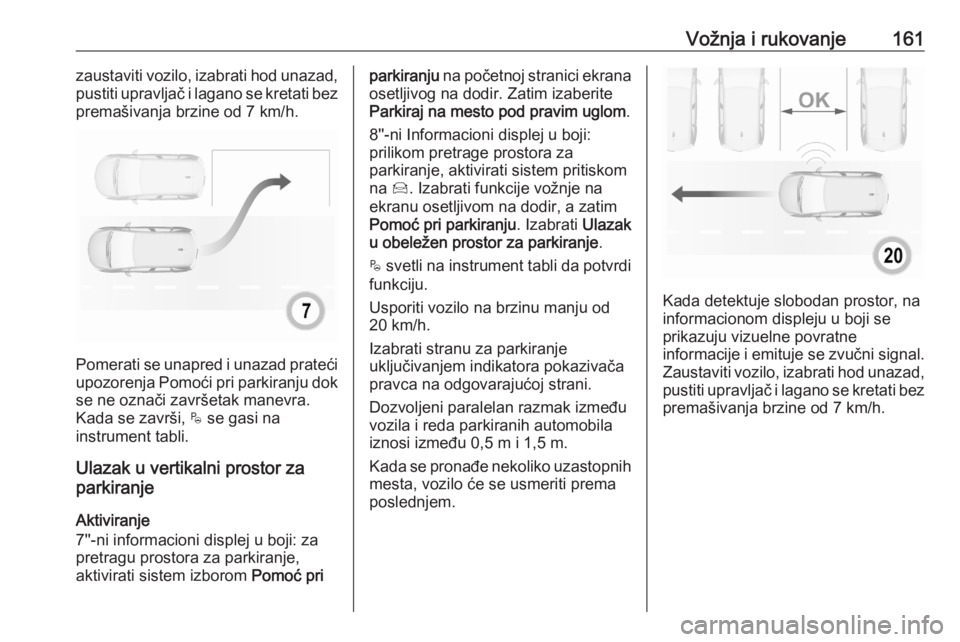

Vožnja i rukovanje161zaustaviti vozilo, izabrati hod unazad,
pustiti upravljač i lagano se kretati bez
premašivanja brzine od 7 km/h.
Pomerati se unapred i unazad prateći
upozorenja Pomoći pri parkiranju dok se ne označi završetak manevra.
Kada se završi, $ se gasi na
instrument tabli.
Ulazak u vertikalni prostor za
parkiranje
Aktiviranje
7''-ni informacioni displej u boji: za
pretragu prostora za parkiranje,
aktivirati sistem izborom Pomoć pri
parkiranju na početnoj stranici ekrana
osetljivog na dodir. Zatim izaberite Parkiraj na mesto pod pravim uglom .
8''-ni Informacioni displej u boji:
prilikom pretrage prostora za
parkiranje, aktivirati sistem pritiskom
na Í. Izabrati funkcije vožnje na
ekranu osetljivom na dodir, a zatim
Pomoć pri parkiranju . Izabrati Ulazak
u obeležen prostor za parkiranje .
$ svetli na instrument tabli da potvrdi
funkciju.
Usporiti vozilo na brzinu manju od
20 km/h.
Izabrati stranu za parkiranje
uključivanjem indikatora pokazivača
pravca na odgovarajućoj strani.
Dozvoljeni paralelan razmak između
vozila i reda parkiranih automobila
iznosi između 0,5 m i 1,5 m.
Kada se pronađe nekoliko uzastopnih
mesta, vozilo će se usmeriti prema
poslednjem.
Kada detektuje slobodan prostor, na
informacionom displeju u boji se
prikazuju vizuelne povratne
informacije i emituje se zvučni signal. Zaustaviti vozilo, izabrati hod unazad,
pustiti upravljač i lagano se kretati bez
premašivanja brzine od 7 km/h.

162Vožnja i rukovanje
Pomerati se unapred i unazad po
uputstvima prateći upozorenja
pomoći pri parkiranju i vodeći računa
o zvučnim signalima dok se ne označi
završetak manevra. Kada se završi,
$ se gasi na instrument tabli.
Tokom manevra parkiranja, sistem se automatski deaktivira kada se zadnji
deo vozila nađe na 50 cm od
prepreke.
Izlazak sa paralelnog prostora za
parkiranje
Aktiviranje
7''-ni informacioni displej u boji:
prilikom izlaska sa paralelnog
prostora za parkiranje, aktivirati
sistem izborom Pomoć pri parkiranju
na početnoj stranici ekrana osetljivog na dodir. Zatim izabrati Izlazak sa
paralelnog prostora za parkiranje .
8''-ni Informacioni displej u boji:
prilikom izlaska sa paralelnog
prostora za parkiranje, aktivirati
sistem pritiskom na Í. Izabrati
funkcije vožnje na ekranu osetljivom
na dodir, a zatim Pomoć pri
parkiranju . Izabrati Izlazak sa
paralelnog prostora za parkiranje .
Izabrati stranu za izlazak
uključivanjem odgovarajućeg
indikatora pokazivača pravca.
Aktivirati hod unazad ili hod unapred,
pustiti upravljač i lagano se kretati bez
premašivanja brzine od 5 km/h.
Pomerati se unapred i unazad prateći upozorenja Pomoći pri parkiranju dok
se ne označi završetak manevra.
Manevar je završen kada prednji
točkovi vozila izađu sa prostora za
parkiranje i $ se ugasi na instrument
tabli.
Nakon deaktiviranja, proveriti
kontrolu nad vozilom.
Prikaz na displeju Uputstva na displeju prikazuju: ● opšte savete i poruke upozorenja
● zahtev za zaustavljenje vozila kada se detektuje mesto za
parkiranje

Vožnja i rukovanje163●pravac vožnje za vreme manevra
parkiranja
● zahtev za kopčanje u hod unazad
ili prvi stepen prenosa
● zahtev za zaustavljanje ili sporu vožnju
● uspešno završen manevar parkiranja označava se
iskačućim simbolom i zvučnim signalom
● otkazivanje manevra parkiranja
Isključivanje Trenutni manevar pomoći pri
parkiranju je otkazan putem dugmeta
za povratak na prethodni ekran na
Informacionom displeju u boji. Za
potpuno deaktiviranje sistema,
pritisnuti r Isključeno na centralnoj
konzoli.
Sistem se deaktivira automatski: ● ako je kontakt isključen
● ako dođe do zagušenja motora ● ako se ni jedan manevar ne pokrene u roku od 5 minuta od
izbora tipa manevra● nakon dužeg zaustavljanja vozila
tokom manevra
● ako se aktivira elektronska kontrola stabilnosti
● ako brzina vozila premaši navedenu brzinu
● kada vozač prekine kretanje upravljača
● nakon četiri ciklusa manevrisanja
● prilikom otvaranja vrata vozača
● ako jedan od prednjih točkova naiđe na prepreku
● uspešnim završetkom parkiranja
Isključivanje od strane vozača ili
sistema za vreme manevrisanja
označava se na displeju. Osim toga,
oglašava se i zvučni signal.
Sistem se automatski isključuje
prilikom priključivanja prikolice ili
nosača bicikla na kuku za vuču.
Kontaktirati dilera za isključenje
sistema na duži vremenski period.Kvar
U slučaju kvara, $ trepti nekoliko
sekundi, praćeno zvučnim signalom.
Ukoliko dođe do kvara tokom
korišćenja sistema, $ se gasi.
U slučaju kvara servoupravljača, c
trepti na instrument tabli, praćeno
porukom.
Napomena
Može se desiti da senzor detektuje
nepostojeći predmet usled eha od
spoljašnjeg akustičnog šuma ili
mehaničke neparalelnosti (mogu se
javiti sporadična lažna upozorenja).
Napredni sistem pomoći pri
parkiranju možda neće reagovati na promene na raspoloživom prostoru
za parkiranje nakon započinjanja
manevra parkiranja. Kao prostor za
parkiranje sistem može prepoznati
ulaz, prolaz, dvorište, pa čak i
prelaz. Nakon biranja stepena
prenosa za hod unazad, sistem
započinje manevar parkiranja. Voditi računa o raspoloživosti predloženogprostora za parkiranje.

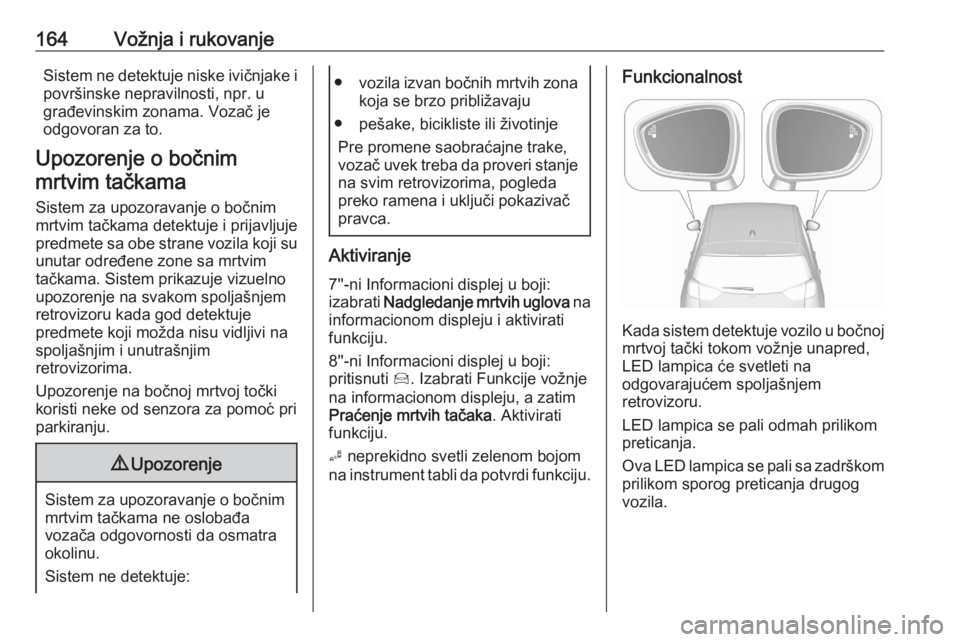

164Vožnja i rukovanjeSistem ne detektuje niske ivičnjake ipovršinske nepravilnosti, npr. u
građevinskim zonama. Vozač je
odgovoran za to.
Upozorenje o bočnim mrtvim tačkama
Sistem za upozoravanje o bočnim
mrtvim tačkama detektuje i prijavljuje
predmete sa obe strane vozila koji su unutar određene zone sa mrtvim
tačkama. Sistem prikazuje vizuelno
upozorenje na svakom spoljašnjem
retrovizoru kada god detektuje
predmete koji možda nisu vidljivi na
spoljašnjim i unutrašnjim
retrovizorima.
Upozorenje na bočnoj mrtvoj točki
koristi neke od senzora za pomoć pri
parkiranju.9 Upozorenje
Sistem za upozoravanje o bočnim
mrtvim tačkama ne oslobađa
vozača odgovornosti da osmatra
okolinu.
Sistem ne detektuje:
● vozila izvan bočnih mrtvih zona
koja se brzo približavaju
● pešake, bicikliste ili životinje Pre promene saobraćajne trake,
vozač uvek treba da proveri stanje na svim retrovizorima, pogleda
preko ramena i uključi pokazivač
pravca.
Aktiviranje
7''-ni Informacioni displej u boji:
izabrati Nadgledanje mrtvih uglova na
informacionom displeju i aktivirati
funkciju.
8''-ni Informacioni displej u boji:
pritisnuti Í. Izabrati Funkcije vožnje
na informacionom displeju, a zatim
Praćenje mrtvih tačaka . Aktivirati
funkciju.
B neprekidno svetli zelenom bojom
na instrument tabli da potvrdi funkciju.
Funkcionalnost
Kada sistem detektuje vozilo u bočnoj
mrtvoj tački tokom vožnje unapred,
LED lampica će svetleti na
odgovarajućem spoljašnjem
retrovizoru.
LED lampica se pali odmah prilikom preticanja.
Ova LED lampica se pali sa zadrškom prilikom sporog preticanja drugog
vozila.

Vožnja i rukovanje165Uslovi radaSledeći uslovi moraju da se ispune da
bi se obezbedio odgovarajući rad:
● sva vozila se kreću u istom smeru
u susednim trakama
● brzina vozila je između 12 i 140 km/h
● preticanje vozila čija se brzina razlikuje za manje od 10 km/h
● drugo vozilo pretiče sa razlikom u
brzini koja je manja od 25 km/h
● protok saobraćaja je normalan ● vožnja po ravnom ili blago zavijenom putu
Nikakvo upozorenje se neće
emitovati u sledećim situacijama:
● u prisustvu nepokretnih objekata npr. parkiranih vozila, prepreka,
uličnih svetiljki, znakova na putu
● sa vozilima koja se kreću u suprotnom smeru
● vožnja po krivudavom putu ili oštroj krivini
● prilikom preticanja ili kada vas pretiče veoma dugo vozilo npr.kamion, autobus, koje sedetektuje pozadi u uglu mrtve
tačke i istovremeno je prisutno u
prednjem vidnom polju vozača
● kod veoma gustog sadržaja: vozila detektovana ispred i iza su
pomešana sa kamionom ili
nepokretnim objektom
● prilikom suviše brzog preticanja
Isključivanje
Sistem se deaktivira u personalizaciji
vozila 3 100 . B se gasi na instrument
tabli. Osim toga, oglašava se i zvučni
signal.
Stanje sistema se memoriše kada se
kontakt isključi.
Sistem se automatski isključuje
prilikom priključivanja prikolice ili
nosača bicikla na kuku za vuču.
Zbog nepovoljnih vremenskih uslova,
kao što je jaka kiša, mogu se javiti
lažne detekcije.
Kvar
U slučaju kvara, B treperi nekoliko
sekundi na instrument tabli, praćeno
C i porukom displeja. Potražite
pomoć servisne radionice.Sistem za panoramski
prikaz
Ovaj sistem omogućava da se prikaz
okruženja vozila na informacionom
displeju prikazuje kao slika od skoro
180°, kao iz ptičje perspektive.
Sistem koristi: ● zadnju kameru, montiranu na vratima prtljažnika
● ultrazvučne senzore za parkiranje u zadnjem braniku
Ekran je podeljen na dva dela: na desnoj strani je prikaz iznad vozila, a
na levoj strani prikazani su različiti
prikazi.
Aktiviranje Sistem za panoramski prikaz aktivira
se na sledeće načine:
● uključivanjem stepena prenosa za hod unazad
● vožnjom do 10 km/h

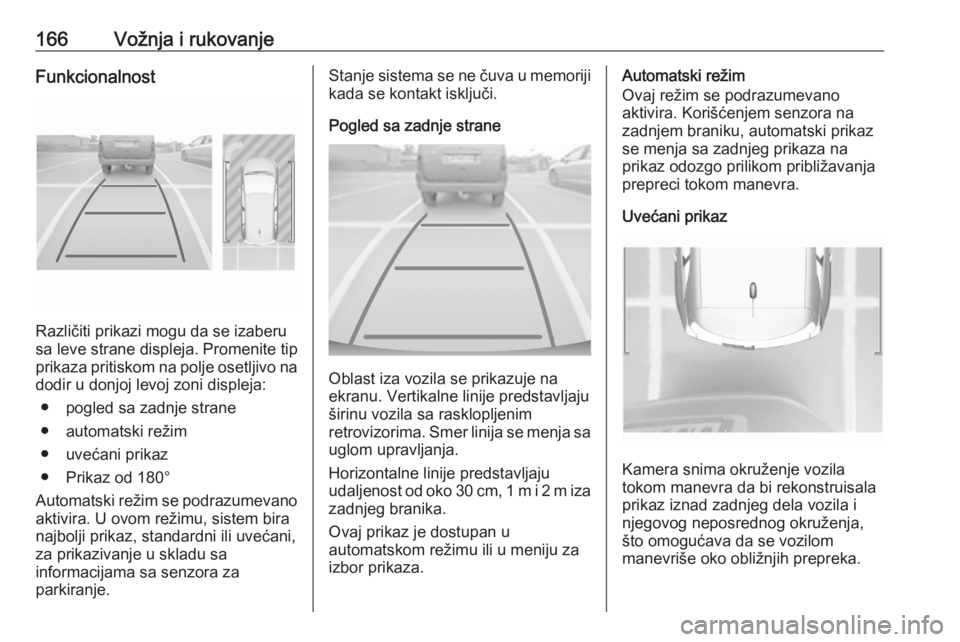

166Vožnja i rukovanjeFunkcionalnost
Različiti prikazi mogu da se izaberu
sa leve strane displeja. Promenite tip
prikaza pritiskom na polje osetljivo na dodir u donjoj levoj zoni displeja:
● pogled sa zadnje strane
● automatski režim
● uvećani prikaz
● Prikaz od 180°
Automatski režim se podrazumevano
aktivira. U ovom režimu, sistem bira
najbolji prikaz, standardni ili uvećani,
za prikazivanje u skladu sa
informacijama sa senzora za
parkiranje.
Stanje sistema se ne čuva u memoriji kada se kontakt isključi.
Pogled sa zadnje strane
Oblast iza vozila se prikazuje na
ekranu. Vertikalne linije predstavljaju
širinu vozila sa rasklopljenim
retrovizorima. Smer linija se menja sa uglom upravljanja.
Horizontalne linije predstavljaju
udaljenost od oko 30 cm, 1 m i 2 m iza
zadnjeg branika.
Ovaj prikaz je dostupan u
automatskom režimu ili u meniju za
izbor prikaza.
Automatski režim
Ovaj režim se podrazumevano
aktivira. Korišćenjem senzora na
zadnjem braniku, automatski prikaz
se menja sa zadnjeg prikaza na
prikaz odozgo prilikom približavanja
prepreci tokom manevra.
Uvećani prikaz
Kamera snima okruženje vozila
tokom manevra da bi rekonstruisala
prikaz iznad zadnjeg dela vozila i
njegovog neposrednog okruženja, što omogućava da se vozilom
manevriše oko obližnjih prepreka.

Vožnja i rukovanje167Ovaj prikaz je dostupan sa
automatskim režimom ili u meniju za
izbor prikaza.

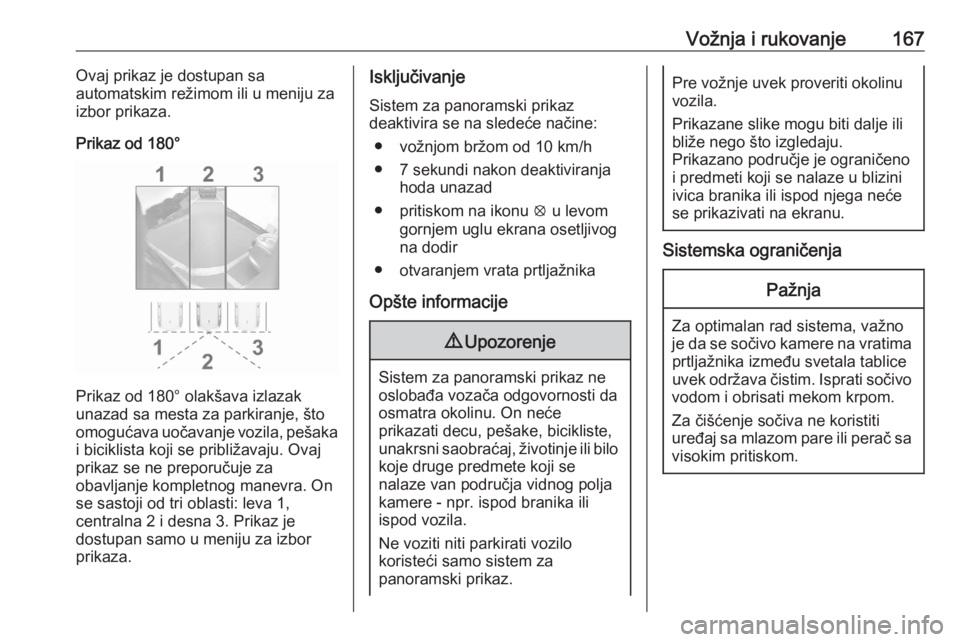

Prikaz od 180°
Prikaz od 180° olakšava izlazak
unazad sa mesta za parkiranje, što omogućava uočavanje vozila, pešaka i biciklista koji se približavaju. Ovaj
prikaz se ne preporučuje za
obavljanje kompletnog manevra. On
se sastoji od tri oblasti: leva 1,
centralna 2 i desna 3. Prikaz je
dostupan samo u meniju za izbor
prikaza.
Isključivanje
Sistem za panoramski prikaz
deaktivira se na sledeće načine:
● vožnjom bržom od 10 km/h
● 7 sekundi nakon deaktiviranja hoda unazad
● pritiskom na ikonu q u levom
gornjem uglu ekrana osetljivog na dodir
● otvaranjem vrata prtljažnika
Opšte informacije9 Upozorenje
Sistem za panoramski prikaz ne
oslobađa vozača odgovornosti da
osmatra okolinu. On neće
prikazati decu, pešake, bicikliste,
unakrsni saobraćaj, životinje ili bilo koje druge predmete koji se
nalaze van područja vidnog polja
kamere - npr. ispod branika ili
ispod vozila.
Ne voziti niti parkirati vozilo koristeći samo sistem za
panoramski prikaz.
Pre vožnje uvek proveriti okolinu
vozila.
Prikazane slike mogu biti dalje ili
bliže nego što izgledaju.
Prikazano područje je ograničeno
i predmeti koji se nalaze u blizini
ivica branika ili ispod njega neće
se prikazivati na ekranu.
Sistemska ograničenja
Pažnja
Za optimalan rad sistema, važno
je da se sočivo kamere na vratima prtljažnika između svetala tablice
uvek održava čistim. Isprati sočivo
vodom i obrisati mekom krpom.
Za čišćenje sočiva ne koristiti
uređaj sa mlazom pare ili perač sa visokim pritiskom.

168Vožnja i rukovanjeSistem za panoramski prikaz možda
neće ispravno raditi u sledećim
slučajevima:
● U mračnom okruženju.● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočiva kamere.
● Tokom noćne vožnje.
● Pri ograničenoj vidljivosti zbo vremenskih uslova, npr. magle,
kiše i snega.
● Kada sočiva kamere blokiraju sneg, led, blato, prašina.
● Prikolica ili nosač bicikla pričvršćen je za kuku za vuču.
● Kada je vozilo doživelo saobraćajnu nesreću.
● Kada su temperaturne promene ekstremne.

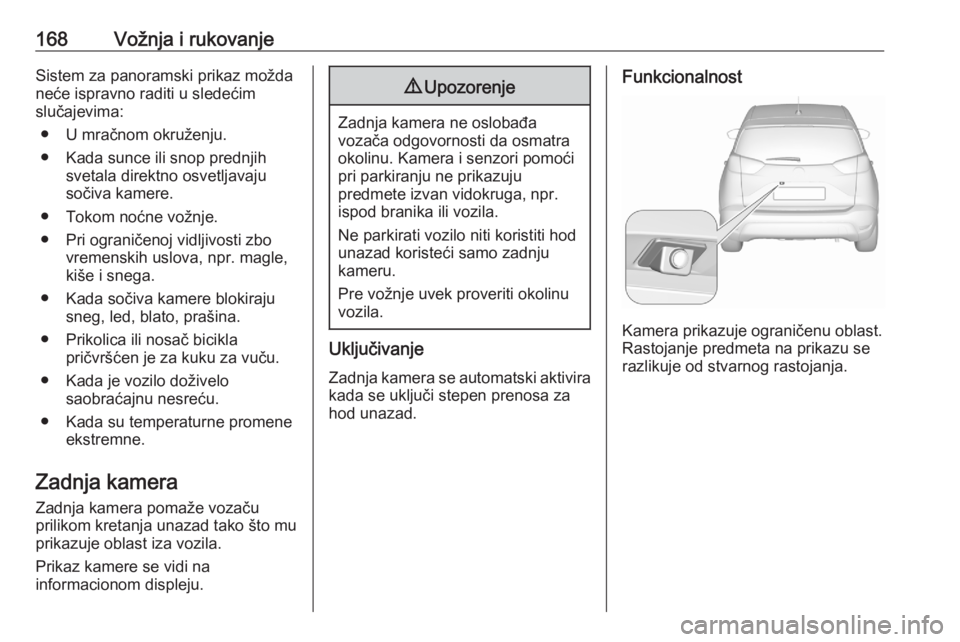

Zadnja kamera
Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori pomoći
pri parkiranju ne prikazuju
predmete izvan vidokruga, npr.
ispod branika ili vozila.
Ne parkirati vozilo niti koristiti hod
unazad koristeći samo zadnju
kameru.
Pre vožnje uvek proveriti okolinu
vozila.
Uključivanje
Zadnja kamera se automatski aktivira kada se uključi stepen prenosa za
hod unazad.
Funkcionalnost
Kamera prikazuje ograničenu oblast.
Rastojanje predmeta na prikazu se razlikuje od stvarnog rastojanja.
