Instrumente, Bedienelemente89Standardmäßig werden Datum und
Uhrzeit vom System automatisch
eingestellt.
Manuelles Einstellen von Datum und Uhrzeit:
Die Registerkarte Uhrzeit auswählen.
Synchronisation mit GPS (UTC): auf
AUS einstellen und dann das Feld
Uhrzeit wählen, um die gewünschte
Uhrzeit einzustellen.
Registerkarte Datum und dann das
Feld Datum: auswählen, um das
gewünschte Datum einzustellen.

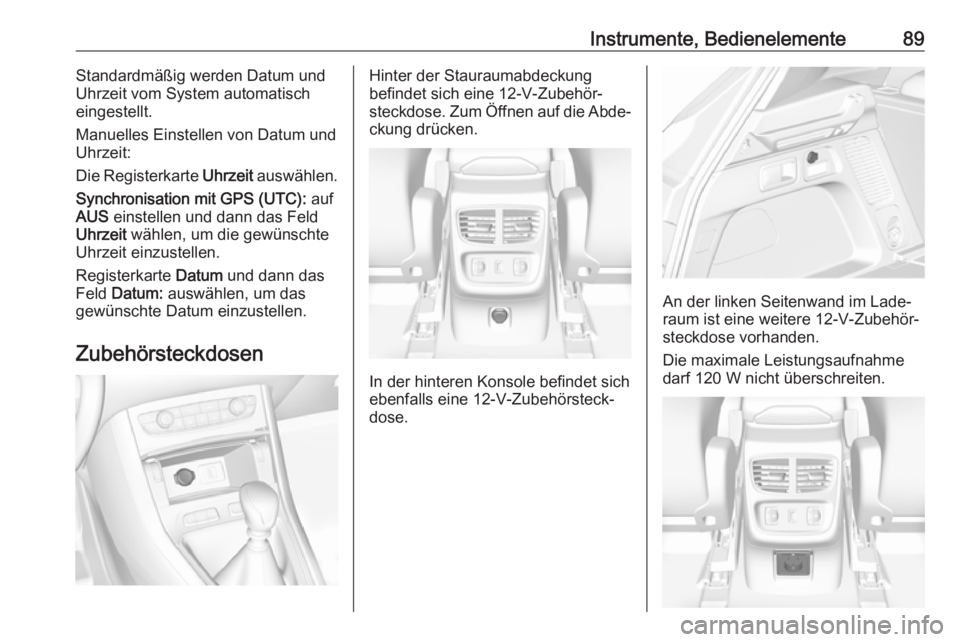

ZubehörsteckdosenHinter der Stauraumabdeckung
befindet sich eine 12-V-Zubehör‐
steckdose. Zum Öffnen auf die Abde‐ ckung drücken.
In der hinteren Konsole befindet sich
ebenfalls eine 12-V-Zubehörsteck‐
dose.
An der linken Seitenwand im Lade‐
raum ist eine weitere 12-V-Zubehör‐
steckdose vorhanden.
Die maximale Leistungsaufnahme
darf 120 W nicht überschreiten.
Page 92 of 293

90Instrumente, BedienelementeIn der hinteren Konsole kann zusätz‐
lich eine 230-V-Zubehörsteckdose
vorhanden sein.
Die maximale Leistungsaufnahme
darf 150 W nicht überschreiten.
Bei ausgeschalteter Zündung sind die Zubehörsteckdosen deaktiviert. Auchbei niedriger Spannung der Fahr‐
zeugbatterie werden die Zubehörs‐
teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie
z. B. Ladegeräte oder Batterien
anschließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 148.USB-Anschlüsse

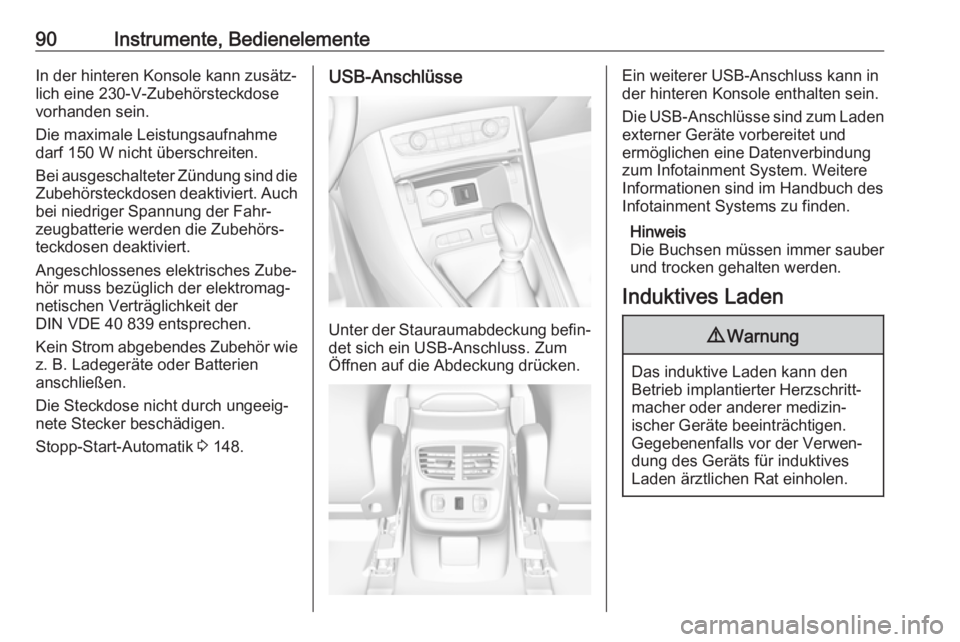

Unter der Stauraumabdeckung befin‐
det sich ein USB-Anschluss. Zum
Öffnen auf die Abdeckung drücken.
Ein weiterer USB-Anschluss kann in
der hinteren Konsole enthalten sein.
Die USB-Anschlüsse sind zum Laden
externer Geräte vorbereitet und
ermöglichen eine Datenverbindung
zum Infotainment System. Weitere
Informationen sind im Handbuch des
Infotainment Systems zu finden.
Hinweis
Die Buchsen müssen immer sauber und trocken gehalten werden.
Induktives Laden9 Warnung
Das induktive Laden kann den
Betrieb implantierter Herzschritt‐
macher oder anderer medizin‐
ischer Geräte beeinträchtigen.
Gegebenenfalls vor der Verwen‐
dung des Geräts für induktives
Laden ärztlichen Rat einholen.
Page 93 of 293

Instrumente, Bedienelemente919Warnung
Vor dem Laden eines Mobiltele‐
fons alle metallenen Gegenstände vom Ladegerät entfernen, da
diese Gegenstände sehr heiß
werden könnten.

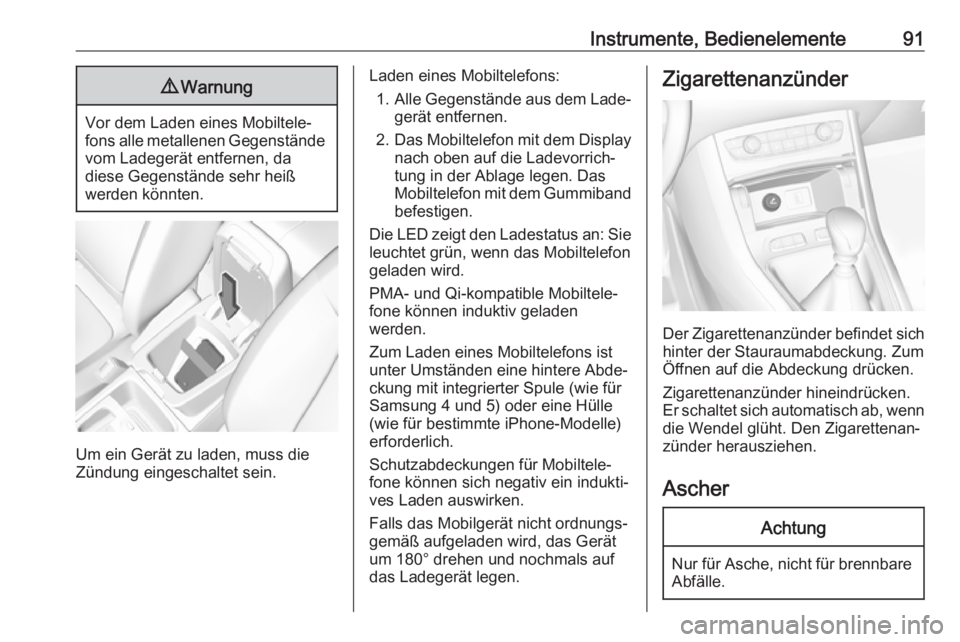

Um ein Gerät zu laden, muss die
Zündung eingeschaltet sein.
Laden eines Mobiltelefons:
1. Alle Gegenstände aus dem Lade‐
gerät entfernen.
2. Das Mobiltelefon mit dem Display
nach oben auf die Ladevorrich‐
tung in der Ablage legen. Das
Mobiltelefon mit dem Gummiband
befestigen.
Die LED zeigt den Ladestatus an: Sie leuchtet grün, wenn das Mobiltelefon
geladen wird.
PMA- und Qi-kompatible Mobiltele‐
fone können induktiv geladen
werden.
Zum Laden eines Mobiltelefons ist unter Umständen eine hintere Abde‐
ckung mit integrierter Spule (wie für
Samsung 4 und 5) oder eine Hülle
(wie für bestimmte iPhone-Modelle)
erforderlich.
Schutzabdeckungen für Mobiltele‐
fone können sich negativ ein indukti‐
ves Laden auswirken.
Falls das Mobilgerät nicht ordnungs‐
gemäß aufgeladen wird, das Gerät
um 180° drehen und nochmals auf
das Ladegerät legen.Zigarettenanzünder
Der Zigarettenanzünder befindet sich
hinter der Stauraumabdeckung. Zum
Öffnen auf die Abdeckung drücken.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Den Zigarettenan‐
zünder herausziehen.

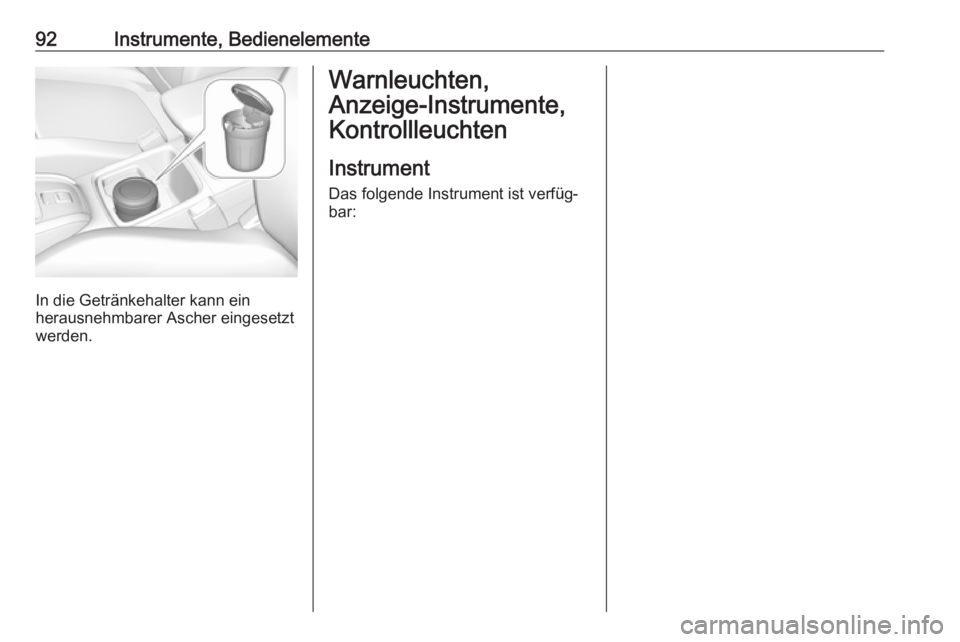

Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
Page 94 of 293

92Instrumente, Bedienelemente
In die Getränkehalter kann ein
herausnehmbarer Ascher eingesetzt
werden.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten

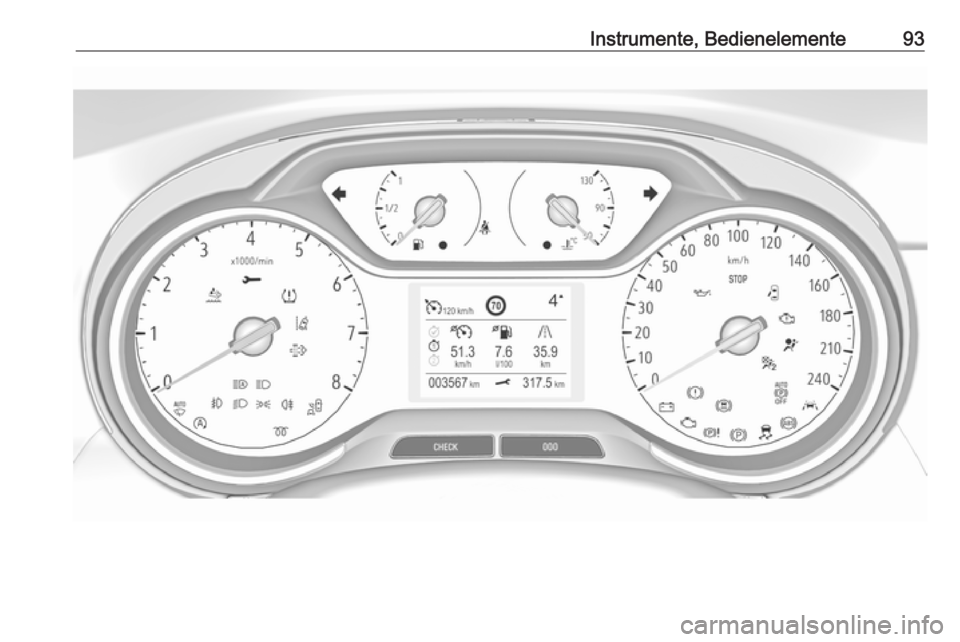

Instrument Das folgende Instrument ist verfüg‐
bar:
Page 95 of 293

Instrumente, Bedienelemente93
Page 96 of 293

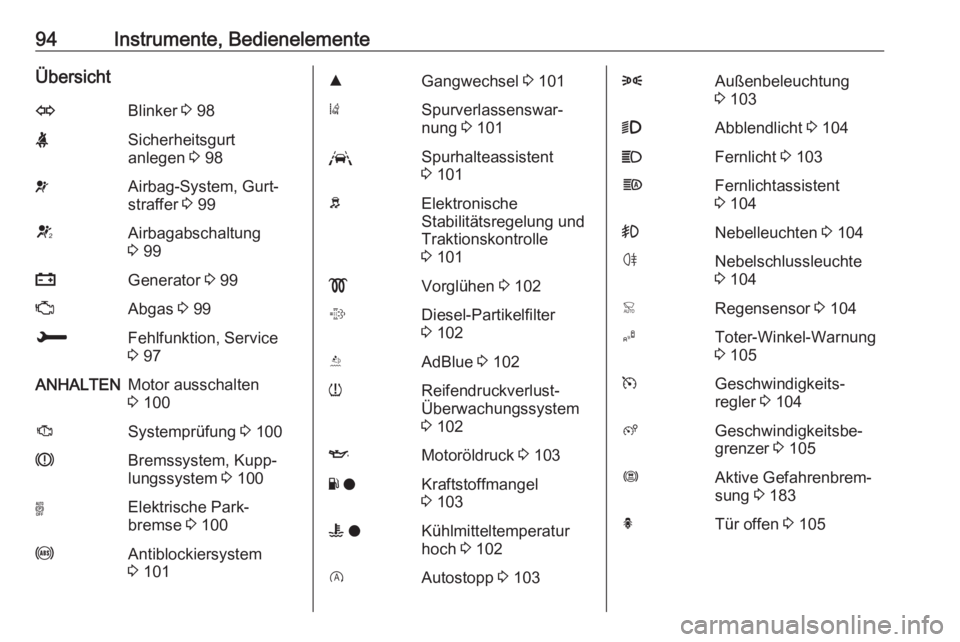

94Instrumente, BedienelementeÜbersichtOBlinker 3 98XSicherheitsgurt
anlegen 3 98vAirbag-System, Gurt‐
straffer 3 99VAirbagabschaltung
3 99pGenerator 3 99ZAbgas 3 99HFehlfunktion, Service
3 97ANHALTENMotor ausschalten
3 100JSystemprüfung 3 100RBremssystem, Kupp‐
lungssystem 3 100oElektrische Park‐
bremse 3 100uAntiblockiersystem
3 101RGangwechsel 3 101)Spurverlassenswar‐
nung 3 101LSpurhalteassistent
3 101bElektronische
Stabilitätsregelung und
Traktionskontrolle
3 101!Vorglühen 3 102%Diesel-Partikelfilter
3 102YAdBlue 3 102wReifendruckverlust-
Überwachungssystem
3 102IMotoröldruck 3 103Y oKraftstoffmangel
3 103W oKühlmitteltemperatur
hoch 3 102DAutostopp 3 1038Außenbeleuchtung
3 1039Abblendlicht 3 104CFernlicht 3 103fFernlichtassistent
3 104>Nebelleuchten 3 104øNebelschlussleuchte
3 104
regler 3 104ßGeschwindigkeitsbe‐
grenzer 3 105ØAktive Gefahrenbrem‐
sung 3 183hTür offen 3 105
Page 97 of 293

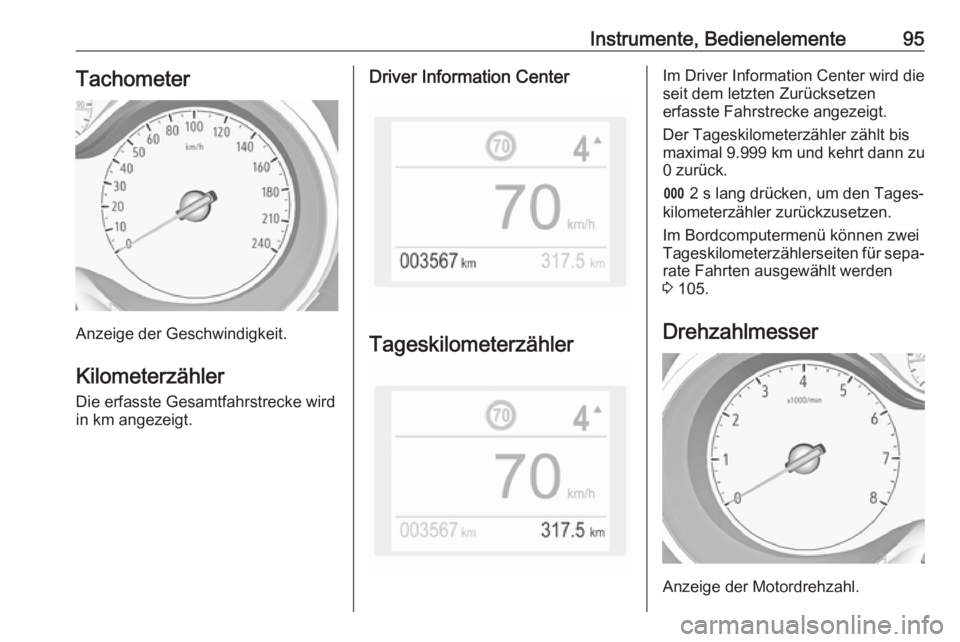

Instrumente, Bedienelemente95Tachometer
Anzeige der Geschwindigkeit.Kilometerzähler Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Driver Information Center
Tageskilometerzähler
Im Driver Information Center wird die
seit dem letzten Zurücksetzen
erfasste Fahrstrecke angezeigt.
Der Tageskilometerzähler zählt bis maximal 9.999 km und kehrt dann zu
0 zurück.
L 2 s lang drücken, um den Tages‐
kilometerzähler zurückzusetzen.
Im Bordcomputermenü können zwei
Tageskilometerzählerseiten für sepa‐
rate Fahrten ausgewählt werden
3 105.
Drehzahlmesser
Anzeige der Motordrehzahl.
Page 98 of 293

96Instrumente, BedienelementeNach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.

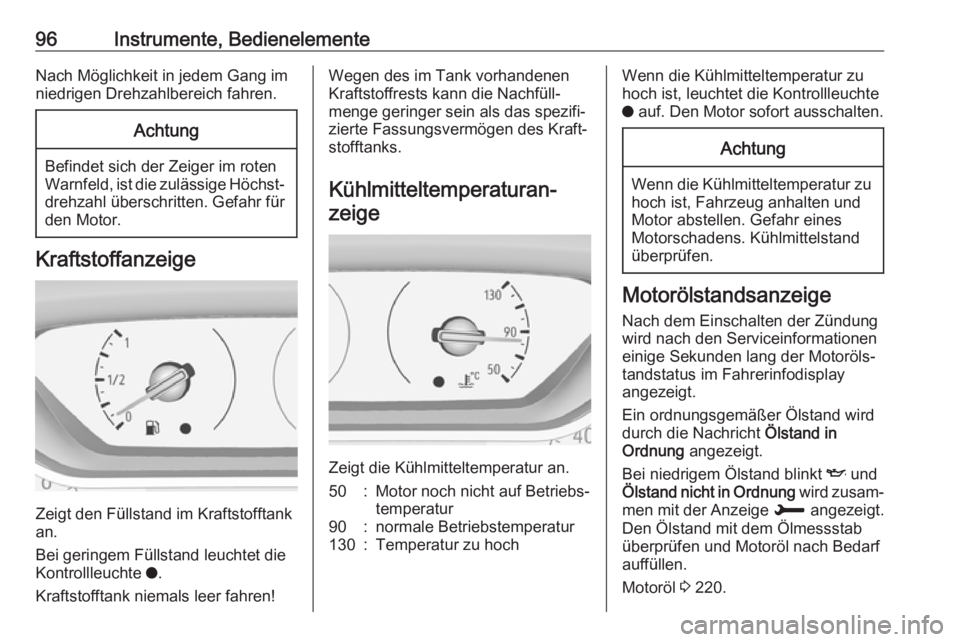

Kraftstoffanzeige
Zeigt den Füllstand im Kraftstofftank
an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte o.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als das spezifi‐
zierte Fassungsvermögen des Kraft‐
stofftanks.
Kühlmitteltemperaturan‐ zeige
Zeigt die Kühlmitteltemperatur an.
50:Motor noch nicht auf Betriebs‐
temperatur90:normale Betriebstemperatur130:Temperatur zu hochWenn die Kühlmitteltemperatur zu
hoch ist, leuchtet die Kontrollleuchte
o auf. Den Motor sofort ausschalten.Achtung
Wenn die Kühlmitteltemperatur zu
hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Motorölstandsanzeige
Nach dem Einschalten der Zündung
wird nach den Serviceinformationen
einige Sekunden lang der Motoröls‐
tandstatus im Fahrerinfodisplay
angezeigt.
Ein ordnungsgemäßer Ölstand wird
durch die Nachricht Ölstand in
Ordnung angezeigt.
Bei niedrigem Ölstand blinkt I und
Ölstand nicht in Ordnung wird zusam‐
men mit der Anzeige H angezeigt.
Den Ölstand mit dem Ölmessstab
überprüfen und Motoröl nach Bedarf auffüllen.
Motoröl 3 220.
Page 99 of 293

Instrumente, Bedienelemente97Die Nachricht Ungültige
Ölstandmessung zeigt einen Mess‐
fehler an. Den Ölstand manuell mit
dem Ölmessstab messen.

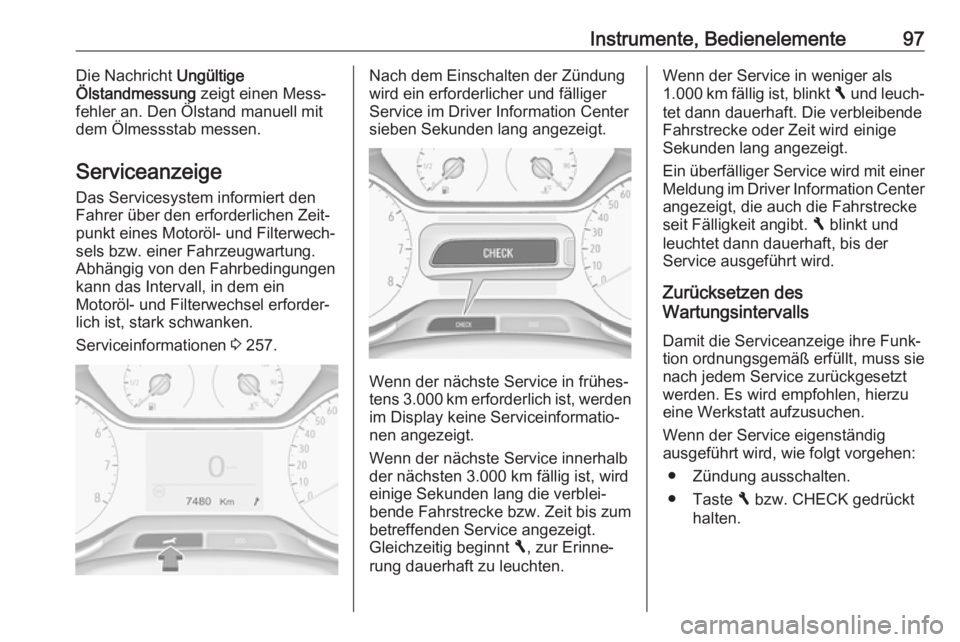

Serviceanzeige Das Servicesystem informiert den
Fahrer über den erforderlichen Zeit‐
punkt eines Motoröl- und Filterwech‐
sels bzw. einer Fahrzeugwartung.
Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein
Motoröl- und Filterwechsel erforder‐
lich ist, stark schwanken.
Serviceinformationen 3 257.Nach dem Einschalten der Zündung
wird ein erforderlicher und fälliger
Service im Driver Information Center
sieben Sekunden lang angezeigt.
Wenn der nächste Service in frühes‐
tens 3.000 km erforderlich ist, werden
im Display keine Serviceinformatio‐
nen angezeigt.
Wenn der nächste Service innerhalb
der nächsten 3.000 km fällig ist, wird
einige Sekunden lang die verblei‐
bende Fahrstrecke bzw. Zeit bis zum
betreffenden Service angezeigt.
Gleichzeitig beginnt F, zur Erinne‐
rung dauerhaft zu leuchten.
Wenn der Service in weniger als 1.000 km fällig ist, blinkt F und leuch‐
tet dann dauerhaft. Die verbleibende
Fahrstrecke oder Zeit wird einige
Sekunden lang angezeigt.
Ein überfälliger Service wird mit einer
Meldung im Driver Information Center angezeigt, die auch die Fahrstrecke
seit Fälligkeit angibt. F blinkt und
leuchtet dann dauerhaft, bis der
Service ausgeführt wird.
Zurücksetzen des
Wartungsintervalls
Damit die Serviceanzeige ihre Funk‐
tion ordnungsgemäß erfüllt, muss sie nach jedem Service zurückgesetzt
werden. Es wird empfohlen, hierzu
eine Werkstatt aufzusuchen.
Wenn der Service eigenständig
ausgeführt wird, wie folgt vorgehen:
● Zündung ausschalten.
● Taste F bzw. CHECK gedrückt
halten.
Page 100 of 293

98Instrumente, Bedienelemente● Die Zündung einschalten. DieFahrstreckenanzeige beginnt
einen Countdown.
● Die Taste loslassen, wenn auf dem Display =0 angezeigt wird.
F erlischt.
Serviceinformationen abrufen Die aktuellen Serviceinformationen
können jederzeit durch Drücken der
Taste F oder CHECK abgerufen
werden. Die Serviceinformationen
werden einige Sekunden lang ange‐
zeigt.
Serviceinformationen 3 257.

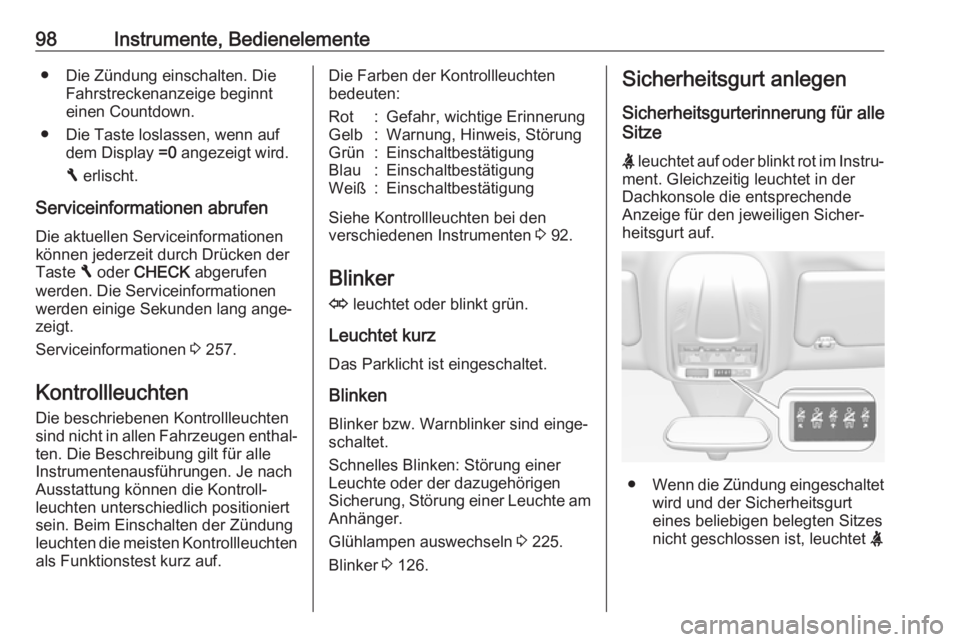

Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle
Instrumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.Die Farben der Kontrollleuchten
bedeuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung
Siehe Kontrollleuchten bei den
verschiedenen Instrumenten 3 92.
Blinker O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken Blinker bzw. Warnblinker sind einge‐
schaltet.
Schnelles Blinken: Störung einer
Leuchte oder der dazugehörigen
Sicherung, Störung einer Leuchte am
Anhänger.
Glühlampen auswechseln 3 225.
Blinker 3 126.
Sicherheitsgurt anlegen
Sicherheitsgurterinnerung für alle
Sitze
X leuchtet auf oder blinkt rot im Instru‐
ment. Gleichzeitig leuchtet in der
Dachkonsole die entsprechende Anzeige für den jeweiligen Sicher‐
heitsgurt auf.
● Wenn die Zündung eingeschaltet
wird und der Sicherheitsgurt
eines beliebigen belegten Sitzes
nicht geschlossen ist, leuchtet X
