Page 211 of 265

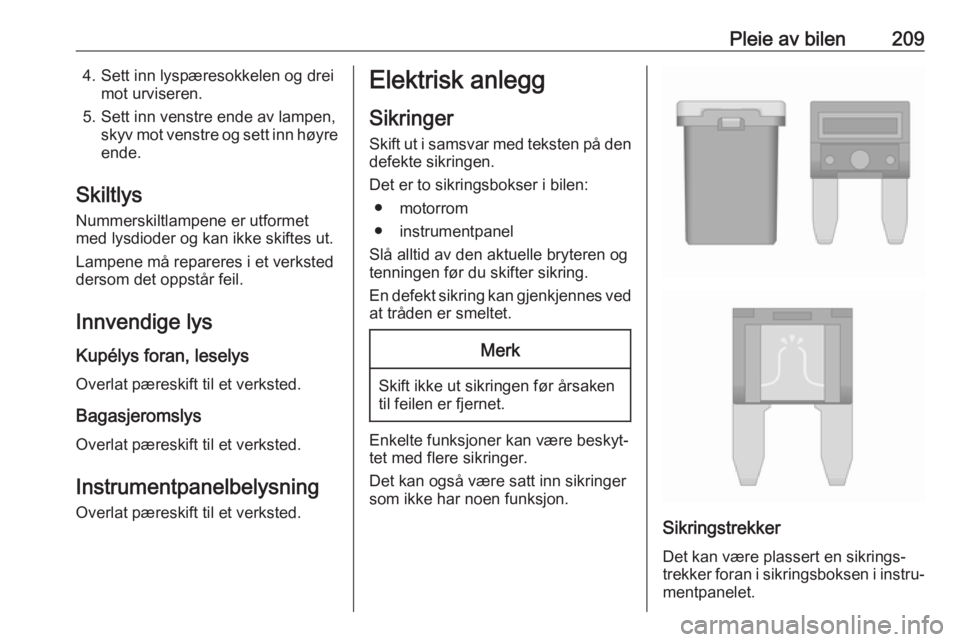

Pleie av bilen2094. Sett inn lyspæresokkelen og dreimot urviseren.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
Nummerskiltlampene er utformet
med lysdioder og kan ikke skiftes ut.
Lampene må repareres i et verksted
dersom det oppstår feil.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ● motorrom
● instrumentpanel
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker foran i sikringsboksen i instru‐ mentpanelet.
Page 212 of 265

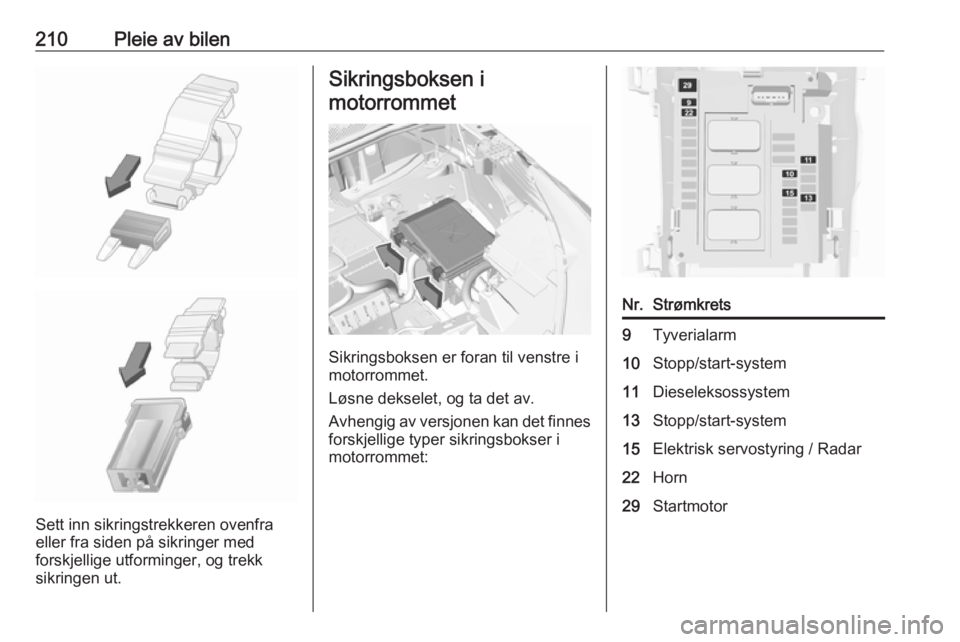

210Pleie av bilen
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
Avhengig av versjonen kan det finnes
forskjellige typer sikringsbokser i
motorrommet:
Nr.Strømkrets9Tyverialarm10Stopp/start-system11Dieseleksossystem13Stopp/start-system15Elektrisk servostyring / Radar22Horn29Startmotor
Page 213 of 265

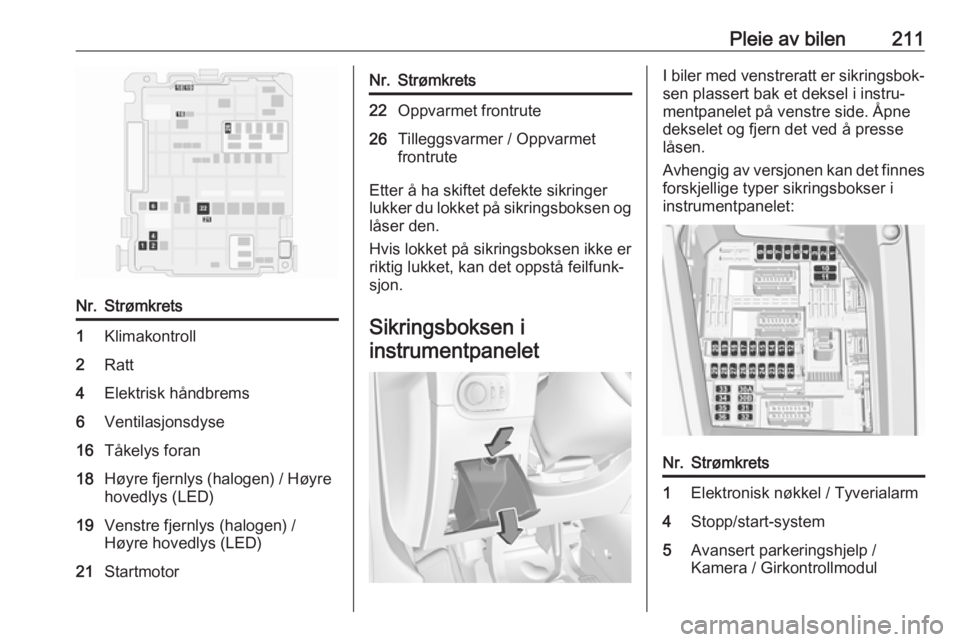

Pleie av bilen211Nr.Strømkrets1Klimakontroll2Ratt4Elektrisk håndbrems6Ventilasjonsdyse16Tåkelys foran18Høyre fjernlys (halogen) / Høyre
hovedlys (LED)19Venstre fjernlys (halogen) /
Høyre hovedlys (LED)21StartmotorNr.Strømkrets22Oppvarmet frontrute26Tilleggsvarmer / Oppvarmet
frontrute
Etter å ha skiftet defekte sikringer
lukker du lokket på sikringsboksen og
låser den.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak et deksel i instru‐
mentpanelet på venstre side. Åpne
dekselet og fjern det ved å presse
låsen.
Avhengig av versjonen kan det finnes
forskjellige typer sikringsbokser i
instrumentpanelet:Nr.Strømkrets1Elektronisk nøkkel / Tyverialarm4Stopp/start-system5Avansert parkeringshjelp /
Kamera / Girkontrollmodul
Page 214 of 265

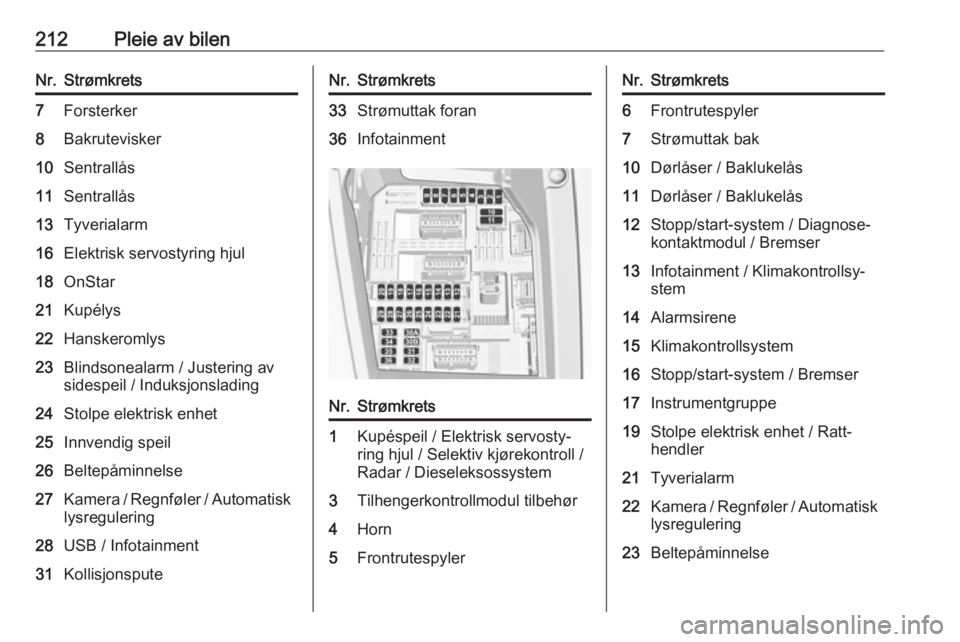

212Pleie av bilenNr.Strømkrets7Forsterker8Bakrutevisker10Sentrallås11Sentrallås13Tyverialarm16Elektrisk servostyring hjul18OnStar21Kupélys22Hanskeromlys23Blindsonealarm / Justering av
sidespeil / Induksjonslading24Stolpe elektrisk enhet25Innvendig speil26Beltepåminnelse27Kamera / Regnføler / Automatisk lysregulering28USB / Infotainment31KollisjonsputeNr.Strømkrets33Strømuttak foran36InfotainmentNr.Strømkrets1Kupéspeil / Elektrisk servosty‐
ring hjul / Selektiv kjørekontroll /
Radar / Dieseleksossystem3Tilhengerkontrollmodul tilbehør4Horn5FrontrutespylerNr.Strømkrets6Frontrutespyler7Strømuttak bak10Dørlåser / Baklukelås11Dørlåser / Baklukelås12Stopp/start-system / Diagnose‐
kontaktmodul / Bremser13Infotainment / Klimakontrollsy‐
stem14Alarmsirene15Klimakontrollsystem16Stopp/start-system / Bremser17Instrumentgruppe19Stolpe elektrisk enhet / Ratt‐
hendler21Tyverialarm22Kamera / Regnføler / Automatisk
lysregulering23Beltepåminnelse
Page 215 of 265

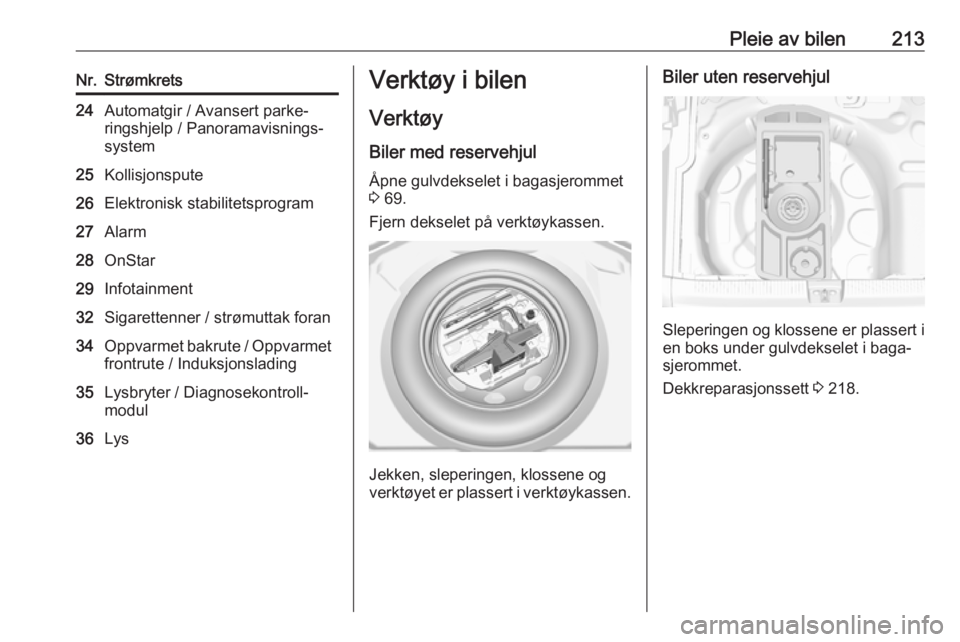

Pleie av bilen213Nr.Strømkrets24Automatgir / Avansert parke‐
ringshjelp / Panoramavisnings‐
system25Kollisjonspute26Elektronisk stabilitetsprogram27Alarm28OnStar29Infotainment32Sigarettenner / strømuttak foran34Oppvarmet bakrute / Oppvarmet
frontrute / Induksjonslading35Lysbryter / Diagnosekontroll‐
modul36LysVerktøy i bilen
Verktøy
Biler med reservehjul Åpne gulvdekselet i bagasjerommet
3 69.
Fjern dekselet på verktøykassen.
Jekken, sleperingen, klossene og
verktøyet er plassert i verktøykassen.
Biler uten reservehjul
Sleperingen og klossene er plassert i en boks under gulvdekselet i baga‐sjerommet.
Dekkreparasjonssett 3 218.
Page 216 of 265

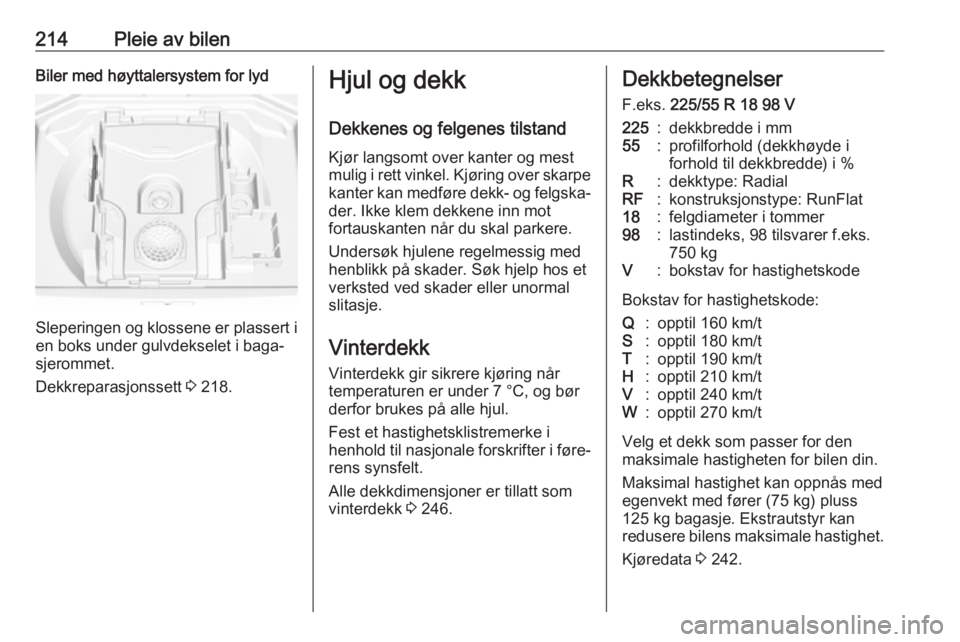

214Pleie av bilenBiler med høyttalersystem for lyd
Sleperingen og klossene er plassert ien boks under gulvdekselet i baga‐sjerommet.
Dekkreparasjonssett 3 218.
Hjul og dekk
Dekkenes og felgenes tilstand
Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vinterdekk Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør
derfor brukes på alle hjul.
Fest et hastighetsklistremerke i
henhold til nasjonale forskrifter i føre‐ rens synsfelt.
Alle dekkdimensjoner er tillatt som vinterdekk 3 246.Dekkbetegnelser
F.eks. 225/55 R 18 98 V225:dekkbredde i mm55:profilforhold (dekkhøyde i
forhold til dekkbredde) i %R:dekktype: RadialRF:konstruksjonstype: RunFlat18:felgdiameter i tommer98:lastindeks, 98 tilsvarer f.eks.
750 kgV:bokstav for hastighetskode
Bokstav for hastighetskode:
Q:opptil 160 km/tS:opptil 180 km/tT:opptil 190 km/tH:opptil 210 km/tV:opptil 240 km/tW:opptil 270 km/t
Velg et dekk som passer for den
maksimale hastigheten for bilen din.
Maksimal hastighet kan oppnås med egenvekt med fører (75 kg) pluss
125 kg bagasje. Ekstrautstyr kan
redusere bilens maksimale hastighet.
Kjøredata 3 242.
Page 217 of 265

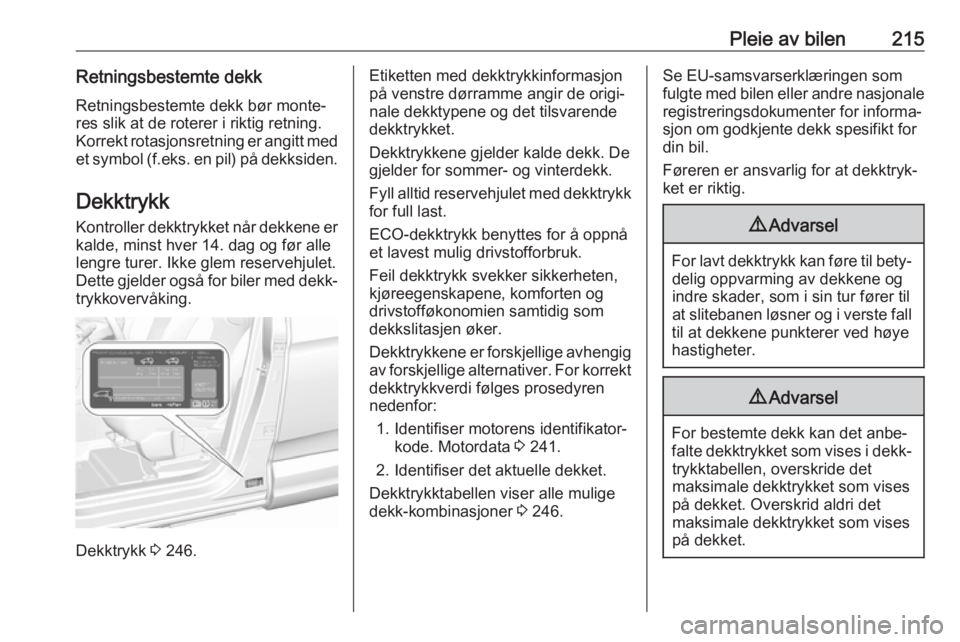

Pleie av bilen215Retningsbestemte dekk
Retningsbestemte dekk bør monte‐
res slik at de roterer i riktig retning. Korrekt rotasjonsretning er angitt med et symbol ( f.eks. en pil) på dekksiden.
Dekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐
trykkovervåking.
Dekktrykk 3 246.
Etiketten med dekktrykkinformasjon
på venstre dørramme angir de origi‐
nale dekktypene og det tilsvarende
dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig
av forskjellige alternativer. For korrekt dekktrykkverdi følges prosedyren
nedenfor:
1. Identifiser motorens identifikator‐ kode. Motordata 3 241.
2. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige
dekk-kombinasjoner 3 246.Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til bety‐
delig oppvarming av dekkene og
indre skader, som i sin tur fører til
at slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
9 Advarsel
For bestemte dekk kan det anbe‐
falte dekktrykket som vises i dekk‐ trykktabellen, overskride det
maksimale dekktrykket som vises
på dekket. Overskrid aldri det
maksimale dekktrykket som vises
på dekket.
Page 218 of 265

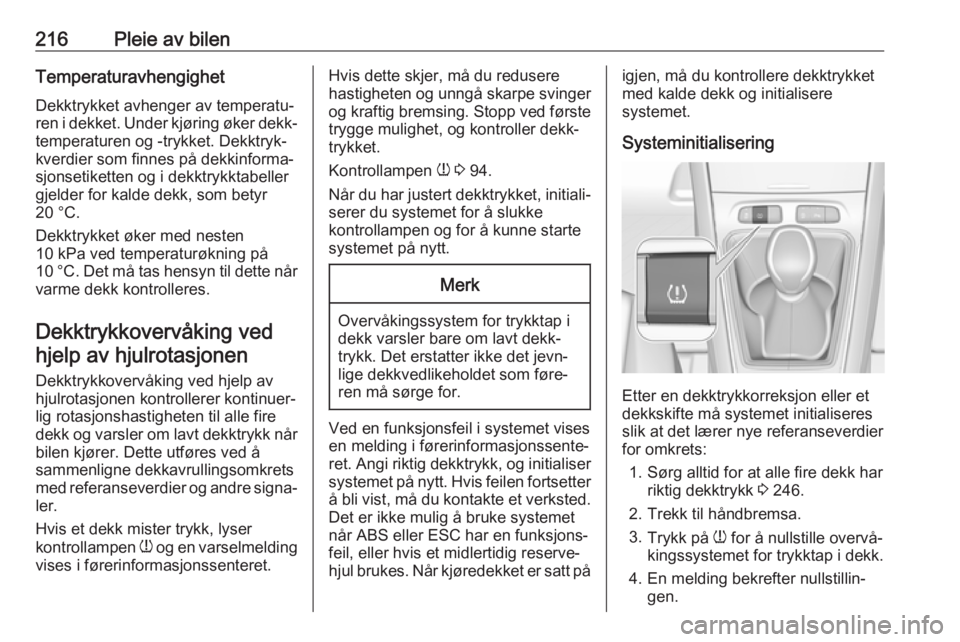

216Pleie av bilenTemperaturavhengighetDekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐
temperaturen og -trykket. Dekktryk‐
kverdier som finnes på dekkinforma‐
sjonsetiketten og i dekktrykktabeller
gjelder for kalde dekk, som betyr 20 °C.
Dekktrykket øker med nesten
10 kPa ved temperaturøkning på
10 °C. Det må tas hensyn til dette når
varme dekk kontrolleres.
Dekktrykkovervåking vedhjelp av hjulrotasjonen
Dekktrykkovervåking ved hjelp av
hjulrotasjonen kontrollerer kontinuer‐
lig rotasjonshastigheten til alle fire
dekk og varsler om lavt dekktrykk når bilen kjører. Dette utføres ved å
sammenligne dekkavrullingsomkrets
med referanseverdier og andre signa‐
ler.
Hvis et dekk mister trykk, lyser
kontrollampen w og en varselmelding
vises i førerinformasjonssenteret.Hvis dette skjer, må du redusere
hastigheten og unngå skarpe svinger og kraftig bremsing. Stopp ved første
trygge mulighet, og kontroller dekk‐
trykket.
Kontrollampen w 3 94.
Når du har justert dekktrykket, initiali‐
serer du systemet for å slukke
kontrollampen og for å kunne starte systemet på nytt.Merk
Overvåkingssystem for trykktap i
dekk varsler bare om lavt dekk‐
trykk. Det erstatter ikke det jevn‐ lige dekkvedlikeholdet som føre‐ren må sørge for.
Ved en funksjonsfeil i systemet vises
en melding i førerinformasjonssente‐
ret. Angi riktig dekktrykk, og initialiser
systemet på nytt. Hvis feilen fortsetter å bli vist, må du kontakte et verksted.
Det er ikke mulig å bruke systemet
når ABS eller ESC har en funksjons‐
feil, eller hvis et midlertidig reserve‐
hjul brukes. Når kjøredekket er satt på
igjen, må du kontrollere dekktrykket
med kalde dekk og initialisere
systemet.
Systeminitialisering
Etter en dekktrykkorreksjon eller et
dekkskifte må systemet initialiseres slik at det lærer nye referanseverdier
for omkrets:
1. Sørg alltid for at alle fire dekk har riktig dekktrykk 3 246.
2. Trekk til håndbremsa.
3. Trykk på w for å nullstille overvå‐
kingssystemet for trykktap i dekk.
4. En melding bekrefter nullstillin‐ gen.
Page 219 of 265
Pleie av bilen217Etter initialisering kalibreres systemet
automatisk til de nye dekktrykkene
under kjøring. Etter en lengre kjøretur vil systemet overvåke og ta i bruk nyetrykkverdier.
Kontroller alltid dekktrykket med
kalde dekk.
Systemet må initialiseres på nytt: ● Når dekktrykket er endret
● Når lasteforholdene er endret
● Når hjulene er skiftet eller byttet om på
Systemet varsler ikke umiddelbart i
tilfelle en dekkpunktering eller hurtig
trykktap. Dette skyldes nødvendig
beregningstid.
Mønsterdybde Kontroller mønsterdybden regelmes‐
sig.
Av sikkerhetsgrunner bør dekkene skiftes ut når mønsterdybden er
2 til 3 mm (vinterdekk ved 4 mm).
Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én
aksel ikke varierer mer enn 2 mm.
Minste tillatte mønsterdybde
(1,6 mm) er nådd når slitebanen er
slitt ned til en slitasjeindikator (TWI =
Tread Wear Indicator). Plasseringen
er angitt av merker i dekksiden.
Hvis slitasjen er større foran enn bak,
bytter du om for- og bakhjulene med
visse mellomrom. Pass på at hjulenes
rotasjonsretning ikke endres.
Dekk aldres, også når de ikke kjøres. Vi anbefaler at dekkene skiftes utetter 6 år.
Dekkskift, og hjuldimensjon
Ved bruk av dekk med en annen
dimensjon enn de fabrikkmonterte
dekkene, må speedometeret og
dekktrykkovervåkingssystemet even‐
tuelt omprogrammeres, og andre
endringer utføres på bilen.
Overvåkingssystem for trykktap i
dekk 3 216.
Skift ut etiketten for dekktrykk.9 Advarsel
Bruk av uegnede dekk eller felger
kan forårsake ulykker og vil gjøre
bilens driftstillatelse ugyldig.
Hjulkapsler
Bruk hjulkapsler og dekk som er
fabrikkgodkjent for den aktuelle bilen,
og som dermed oppfyller alle krav til
den aktuelle felg- og dekkombinasjo‐
nen.
Hvis det brukes hjulkapsler og dekk
som ikke er fabrikkgodkjent, må
dekkene ikke ha felgbeskyttelses‐
kant.
Page 220 of 265

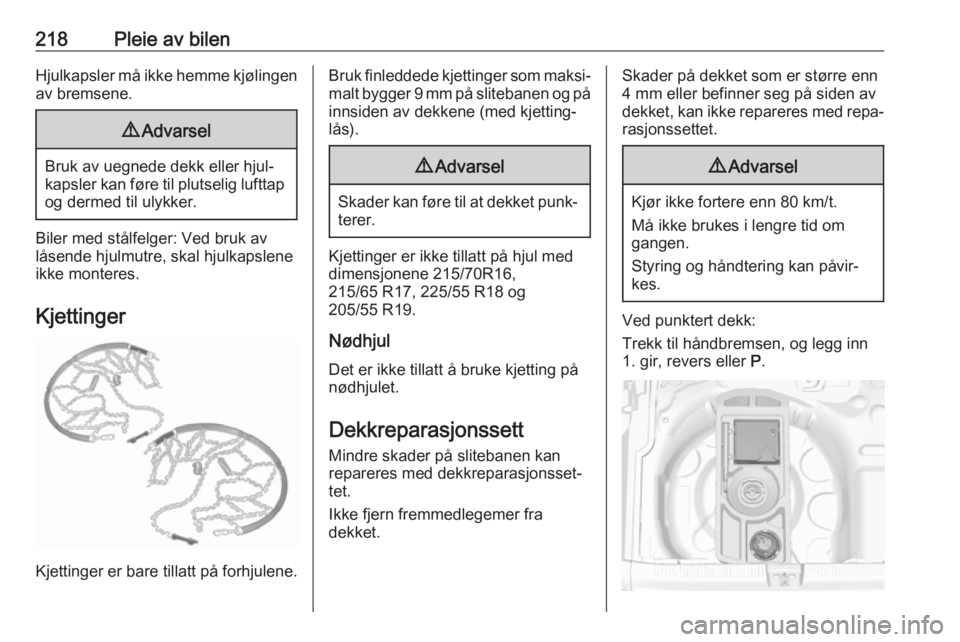

218Pleie av bilenHjulkapsler må ikke hemme kjølingenav bremsene.9 Advarsel
Bruk av uegnede dekk eller hjul‐
kapsler kan føre til plutselig lufttap
og dermed til ulykker.
Biler med stålfelger: Ved bruk av
låsende hjulmutre, skal hjulkapslene
ikke monteres.
Kjettinger
Kjettinger er bare tillatt på forhjulene.
Bruk finleddede kjettinger som maksi‐malt bygger 9 mm på slitebanen og på innsiden av dekkene (med kjetting‐lås).9 Advarsel
Skader kan føre til at dekket punk‐
terer.
Kjettinger er ikke tillatt på hjul meddimensjonene 215/70R16,
215/65 R17, 225/55 R18 og
205/55 R19.
Nødhjul Det er ikke tillatt å bruke kjetting på
nødhjulet.
Dekkreparasjonssett Mindre skader på slitebanen kan
repareres med dekkreparasjonsset‐
tet.
Ikke fjern fremmedlegemer fra
dekket.
Skader på dekket som er større enn
4 mm eller befinner seg på siden av
dekket, kan ikke repareres med repa‐
rasjonssettet.9 Advarsel
Kjør ikke fortere enn 80 km/t.
Må ikke brukes i lengre tid om
gangen.
Styring og håndtering kan påvir‐ kes.
Ved punktert dekk:
Trekk til håndbremsen, og legg inn
1. gir, revers eller P.
