OPEL GRANDLAND X 2018.5 Instruktionsbok

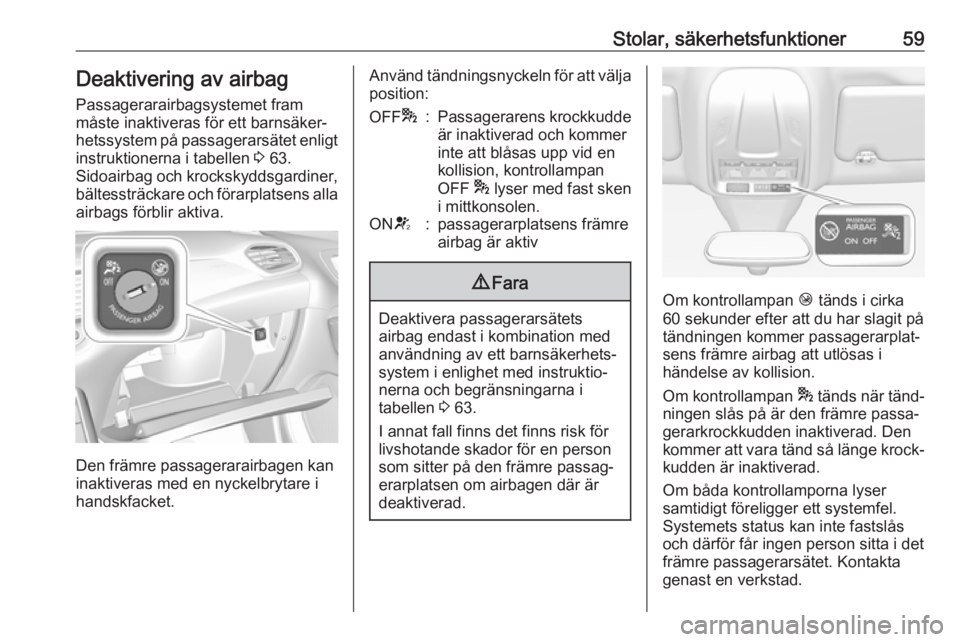

Stolar, säkerhetsfunktioner59Deaktivering av airbag
Passagerarairbagsystemet fram
måste inaktiveras för ett barnsäker‐ hetssystem på passagerarsätet enligt
instruktionerna i tabellen 3 63.
Sidoairbag och krockskyddsgardiner, bältessträckare och förarplatsens alla
airbags förblir aktiva.
Den främre passagerarairbagen kan
inaktiveras med en nyckelbrytare i
handskfacket.
Använd tändningsnyckeln för att välja
position:OFF *:Passagerarens krockkudde
är inaktiverad och kommer
inte att blåsas upp vid en
kollision, kontrollampan
OFF * lyser med fast sken
i mittkonsolen.ON V:passagerarplatsens främre
airbag är aktiv9 Fara
Deaktivera passagerarsätets
airbag endast i kombination med användning av ett barnsäkerhets‐
system i enlighet med instruktio‐
nerna och begränsningarna i
tabellen 3 63.
I annat fall finns det finns risk för
livshotande skador för en person
som sitter på den främre passag‐
erarplatsen om airbagen där är
deaktiverad.
Om kontrollampan Ó tänds i cirka
60 sekunder efter att du har slagit på
tändningen kommer passagerarplat‐
sens främre airbag att utlösas i
händelse av kollision.
Om kontrollampan * tänds när tänd‐
ningen slås på är den främre passa‐ gerarkrockkudden inaktiverad. Den
kommer att vara tänd så länge krock‐ kudden är inaktiverad.
Om båda kontrollamporna lyser
samtidigt föreligger ett systemfel.
Systemets status kan inte fastslås
och därför får ingen person sitta i det
främre passagerarsätet. Kontakta
genast en verkstad.

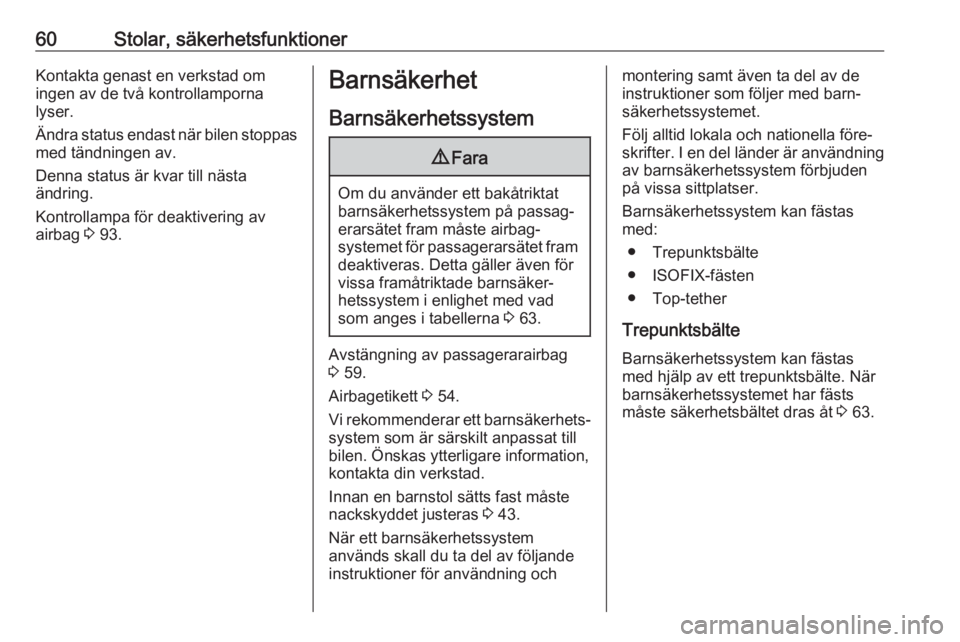

60Stolar, säkerhetsfunktionerKontakta genast en verkstad om
ingen av de två kontrollamporna
lyser.
Ändra status endast när bilen stoppas med tändningen av.
Denna status är kvar till nästa
ändring.
Kontrollampa för deaktivering av
airbag 3 93.Barnsäkerhet
Barnsäkerhetssystem9 Fara
Om du använder ett bakåtriktat
barnsäkerhetssystem på passag‐
erarsätet fram måste airbag‐
systemet för passagerarsätet fram deaktiveras. Detta gäller även förvissa framåtriktade barnsäker‐
hetssystem i enlighet med vad
som anges i tabellerna 3 63.
Avstängning av passagerarairbag
3 59.
Airbagetikett 3 54.
Vi rekommenderar ett barnsäkerhets‐ system som är särskilt anpassat till
bilen. Önskas ytterligare information,
kontakta din verkstad.
Innan en barnstol sätts fast måste
nackskyddet justeras 3 43.
När ett barnsäkerhetssystem
används skall du ta del av följande instruktioner för användning och
montering samt även ta del av de
instruktioner som följer med barn‐
säkerhetssystemet.
Följ alltid lokala och nationella före‐
skrifter. I en del länder är användning av barnsäkerhetssystem förbjuden
på vissa sittplatser.
Barnsäkerhetssystem kan fästas
med:
● Trepunktsbälte
● ISOFIX-fästen
● Top-tether
Trepunktsbälte
Barnsäkerhetssystem kan fästas
med hjälp av ett trepunktsbälte. När barnsäkerhetssystemet har fästs
måste säkerhetsbältet dras åt 3 63.

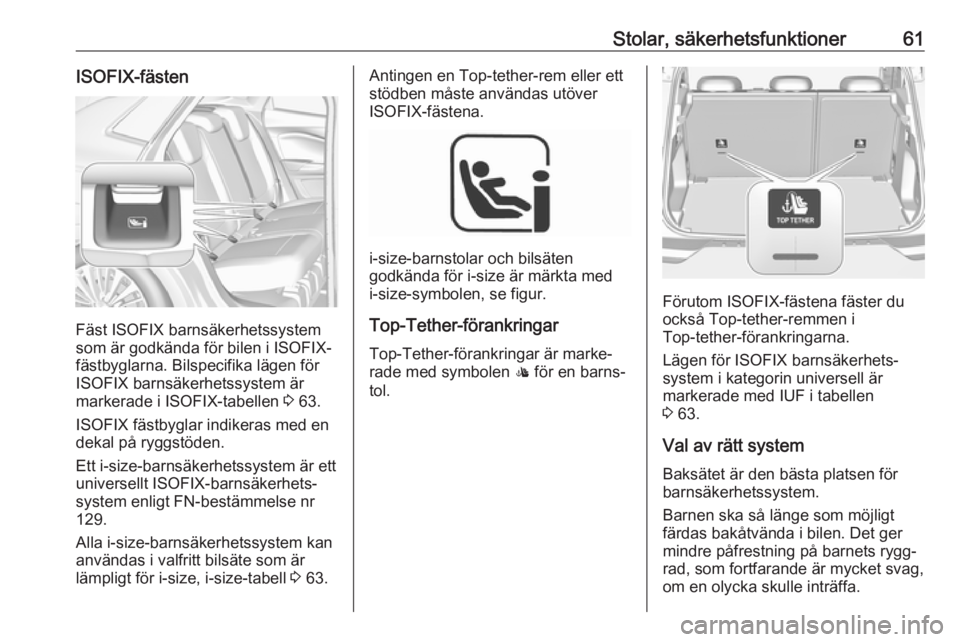

Stolar, säkerhetsfunktioner61ISOFIX-fästen
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är
markerade i ISOFIX-tabellen 3 63.
ISOFIX fästbyglar indikeras med en
dekal på ryggstöden.
Ett i-size-barnsäkerhetssystem är ett
universellt ISOFIX-barnsäkerhets‐
system enligt FN-bestämmelse nr
129.
Alla i-size-barnsäkerhetssystem kan
användas i valfritt bilsäte som är
lämpligt för i-size, i-size-tabell 3 63.
Antingen en Top-tether-rem eller ett
stödben måste användas utöver
ISOFIX-fästena.
i-size-barnstolar och bilsäten
godkända för i-size är märkta med
i-size-symbolen, se figur.
Top-Tether-förankringar
Top-Tether-förankringar är marke‐
rade med symbolen : för en barns‐
tol.
Förutom ISOFIX-fästena fäster du
också Top-tether-remmen i
Top-tether-förankringarna.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är
markerade med IUF i tabellen
3 63.
Val av rätt system
Baksätet är den bästa platsen för
barnsäkerhetssystem.
Barnen ska så länge som möjligt
färdas bakåtvända i bilen. Det ger
mindre påfrestning på barnets rygg‐
rad, som fortfarande är mycket svag,
om en olycka skulle inträffa.

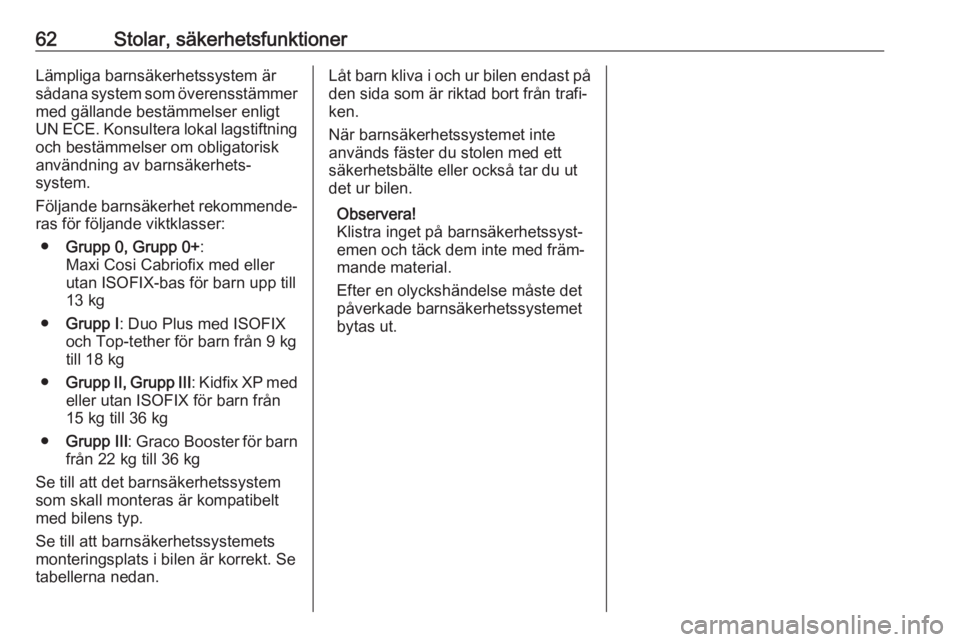

62Stolar, säkerhetsfunktionerLämpliga barnsäkerhetssystem är
sådana system som överensstämmer
med gällande bestämmelser enligt
UN ECE. Konsultera lokal lagstiftning och bestämmelser om obligatorisk
användning av barnsäkerhets‐
system.
Följande barnsäkerhet rekommende‐ ras för följande viktklasser:
● Grupp 0, Grupp 0+ :
Maxi Cosi Cabriofix med eller
utan ISOFIX-bas för barn upp till
13 kg
● Grupp I : Duo Plus med ISOFIX
och Top-tether för barn från 9 kg
till 18 kg
● Grupp II, Grupp III : Kidfix XP med
eller utan ISOFIX för barn från
15 kg till 36 kg
● Grupp III : Graco Booster för barn
från 22 kg till 36 kg
Se till att det barnsäkerhetssystem
som skall monteras är kompatibelt
med bilens typ.
Se till att barnsäkerhetssystemets monteringsplats i bilen är korrekt. Se
tabellerna nedan.Låt barn kliva i och ur bilen endast på
den sida som är riktad bort från trafi‐
ken.
När barnsäkerhetssystemet inte
används fäster du stolen med ett
säkerhetsbälte eller också tar du ut
det ur bilen.
Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.
Efter en olyckshändelse måste det
påverkade barnsäkerhetssystemet
bytas ut.

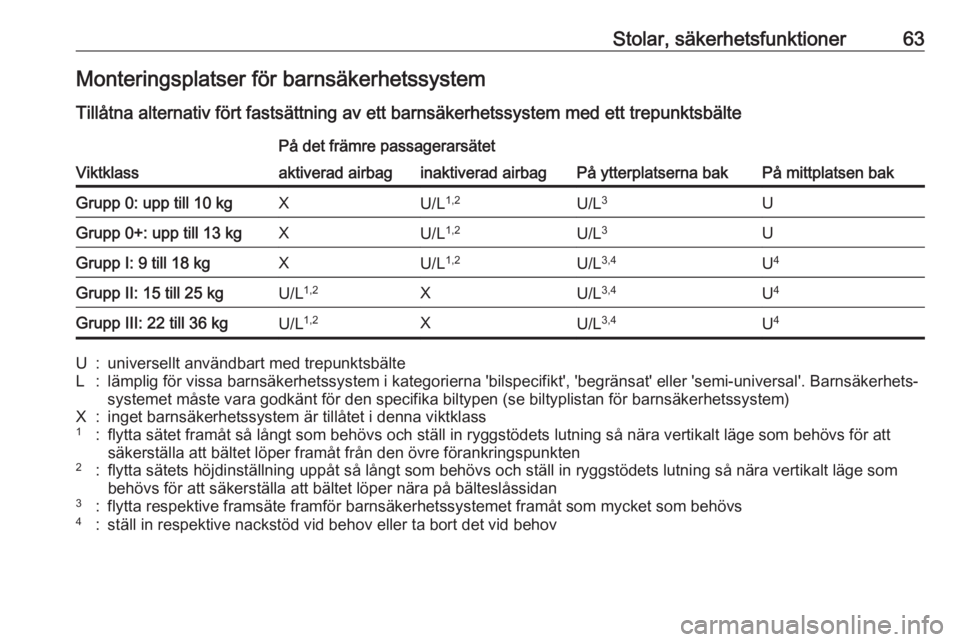

Stolar, säkerhetsfunktioner63Monteringsplatser för barnsäkerhetssystem
Tillåtna alternativ fört fastsättning av ett barnsäkerhetssystem med ett trepunktsbälte
Viktklass
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbaginaktiverad airbagGrupp 0: upp till 10 kgXU/L 1,2U/L3UGrupp 0+: upp till 13 kgXU/L1,2U/L3UGrupp I: 9 till 18 kgXU/L 1,2U/L3,4U4Grupp II: 15 till 25 kgU/L 1,2XU/L3,4U4Grupp III: 22 till 36 kgU/L 1,2XU/L3,4U4U:universellt användbart med trepunktsbälteL:lämplig för vissa barnsäkerhetssystem i kategorierna 'bilspecifikt', 'begränsat' eller 'semi-universal'. Barnsäkerhets‐
systemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)X:inget barnsäkerhetssystem är tillåtet i denna viktklass1:flytta sätet framåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som behövs för attsäkerställa att bältet löper framåt från den övre förankringspunkten2:flytta sätets höjdinställning uppåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som
behövs för att säkerställa att bältet löper nära på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive nackstöd vid behov eller ta bort det vid behov

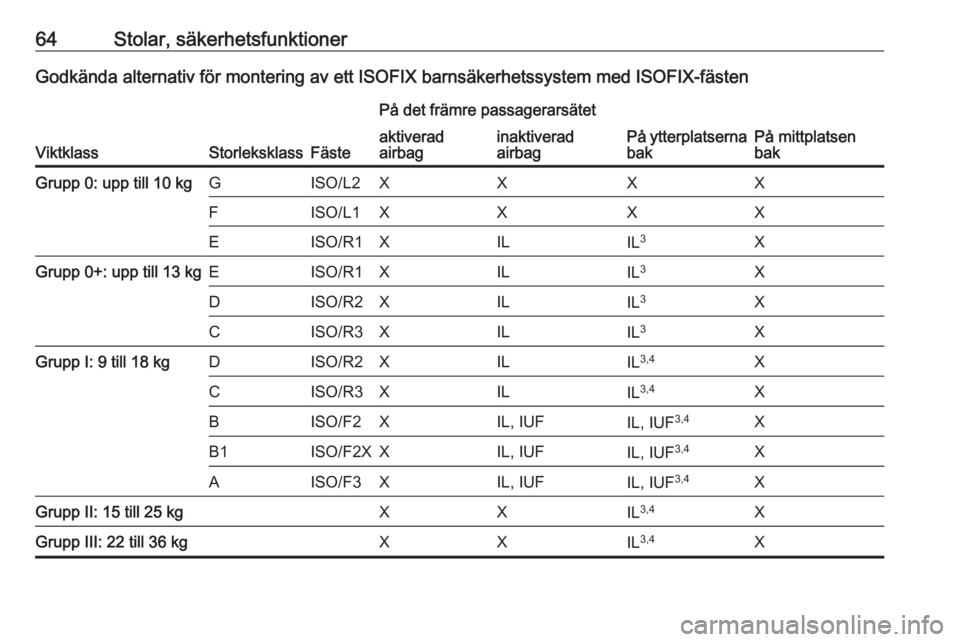

64Stolar, säkerhetsfunktionerGodkända alternativ för montering av ett ISOFIX barnsäkerhetssystem med ISOFIX-fästen
ViktklassStorleksklassFäste
På det främre passagerarsätet
På ytterplatsernabakPå mittplatsen
bak
aktiverad
airbaginaktiverad
airbagGrupp 0: upp till 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3XGrupp 0+: upp till 13 kgEISO/R1XILIL3XDISO/R2XILIL 3XCISO/R3XILIL3XGrupp I: 9 till 18 kgDISO/R2XILIL3,4XCISO/R3XILIL 3,4XBISO/F2XIL, IUFIL, IUF 3,4XB1ISO/F2XXIL, IUFIL, IUF3,4XAISO/F3XIL, IUFIL, IUF 3,4XGrupp II: 15 till 25 kgXXIL3,4XGrupp III: 22 till 36 kgXXIL3,4X

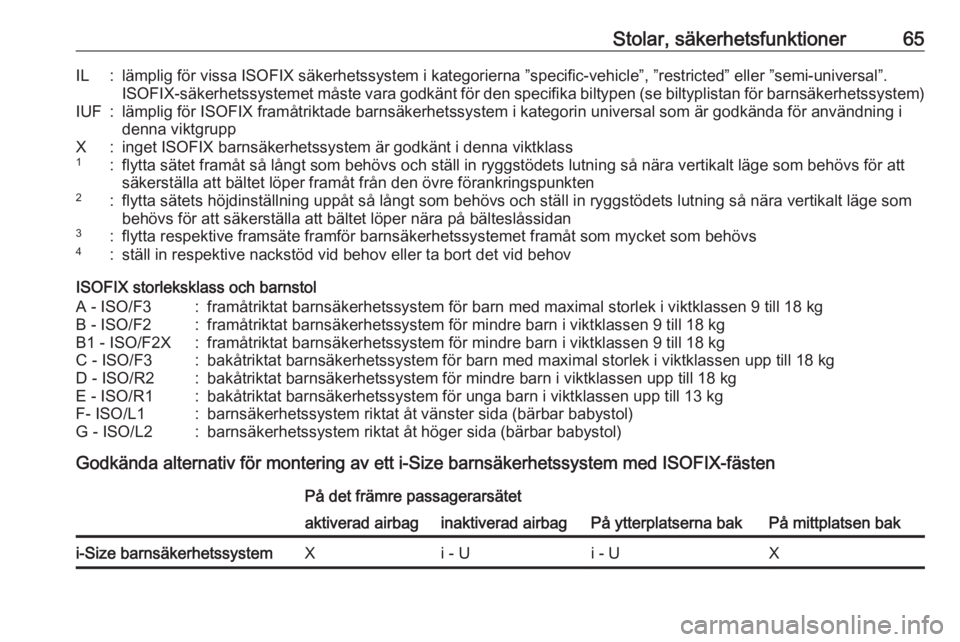

Stolar, säkerhetsfunktioner65IL:lämplig för vissa ISOFIX säkerhetssystem i kategorierna ”specific-vehicle”, ”restricted” eller ”semi-universal”.ISOFIX-säkerhetssystemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)IUF:lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universal som är godkända för användning i denna viktgruppX:inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass1:flytta sätet framåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som behövs för att säkerställa att bältet löper framåt från den övre förankringspunkten2:flytta sätets höjdinställning uppåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som
behövs för att säkerställa att bältet löper nära på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive nackstöd vid behov eller ta bort det vid behov
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kgF- ISO/L1:barnsäkerhetssystem riktat åt vänster sida (bärbar babystol)G - ISO/L2:barnsäkerhetssystem riktat åt höger sida (bärbar babystol)
Godkända alternativ för montering av ett i-Size barnsäkerhetssystem med ISOFIX-fästen
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbaginaktiverad airbagi-Size barnsäkerhetssystemXi - Ui - UX

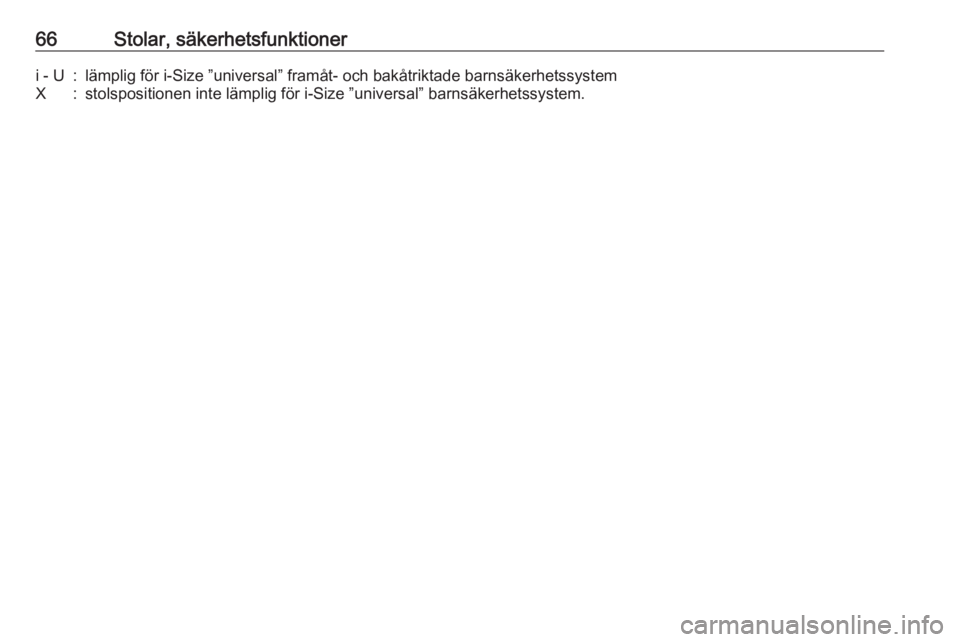

66Stolar, säkerhetsfunktioneri - U:lämplig för i-Size ”universal” framåt- och bakåtriktade barnsäkerhetssystemX:stolspositionen inte lämplig för i-Size ”universal” barnsäkerhetssystem.

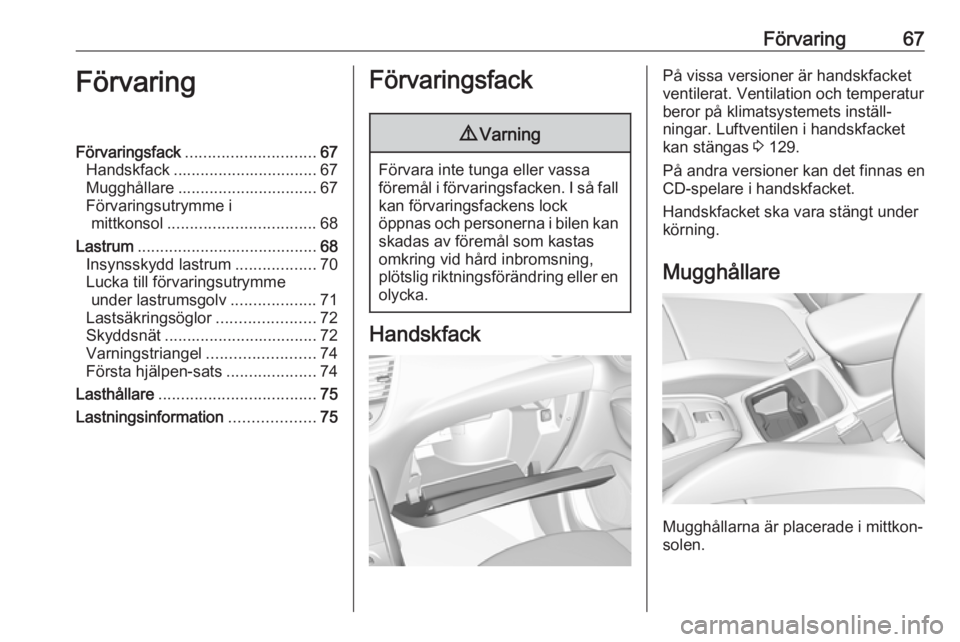

Förvaring67FörvaringFörvaringsfack............................. 67
Handskfack ................................ 67
Mugghållare ............................... 67
Förvaringsutrymme i mittkonsol ................................. 68
Lastrum ........................................ 68
Insynsskydd lastrum ..................70
Lucka till förvaringsutrymme under lastrumsgolv ...................71
Lastsäkringsöglor ......................72
Skyddsnät .................................. 72
Varningstriangel ........................74
Första hjälpen-sats ....................74
Lasthållare ................................... 75
Lastningsinformation ...................75Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
På vissa versioner är handskfacket
ventilerat. Ventilation och temperatur beror på klimatsystemets inställ‐ningar. Luftventilen i handskfacket
kan stängas 3 129.
På andra versioner kan det finnas en
CD-spelare i handskfacket.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

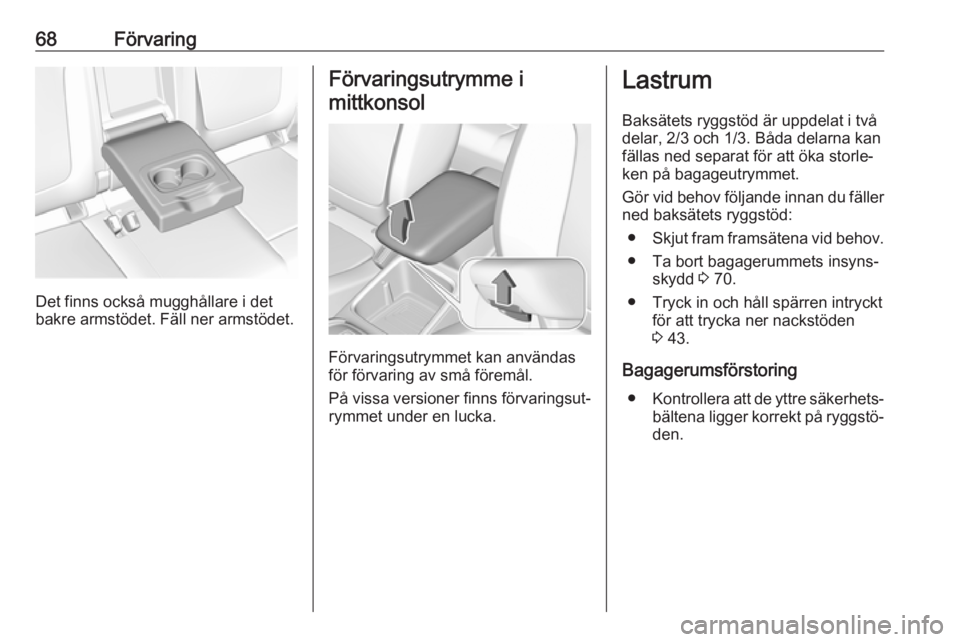

68Förvaring
Det finns också mugghållare i det
bakre armstödet. Fäll ner armstödet.
Förvaringsutrymme i
mittkonsol
Förvaringsutrymmet kan användas
för förvaring av små föremål.
På vissa versioner finns förvaringsut‐ rymmet under en lucka.
Lastrum
Baksätets ryggstöd är uppdelat i två
delar, 2/3 och 1/3. Båda delarna kan
fällas ned separat för att öka storle‐
ken på bagageutrymmet.
Gör vid behov följande innan du fäller
ned baksätets ryggstöd:
● Skjut fram framsätena vid behov.
● Ta bort bagagerummets insyns‐ skydd 3 70.
● Tryck in och håll spärren intryckt för att trycka ner nackstöden3 43.
Bagagerumsförstoring ● Kontrollera att de yttre säkerhets‐
bältena ligger korrekt på ryggstö‐
den.
