OPEL GRANDLAND X 2018.5 Manuel d'utilisation (in French)

Soins du véhicule249Position de centrage du bras porteur
avant du pont élévateur sous le point
de levage du véhicule.
Roue de secours
Roue de dépannage temporaireAvertissement
L'utilisation de la roue de dépan‐
nage temporaire peut affecter la tenue de route. Faire remplacer ou réparer le pneu défectueux dès
que possible.
La roue de secours se trouve dans le coffre, sous le recouvrement de plan‐
cher.
Pour la retirer : 1. Ouvrir le tapis de sol 3 75.
2. Déposer la boîte à outils.
3. La roue de secours temporaire est
fixée avec un écrou papillon.
Dévisser l'écrou pour sortir la roue
de secours.
4. Après avoir changé une roue, si aucune roue n'est placée dans la
niche de la roue de secours, fixer
la boîte à outils en vissant l'écrou
papillon le plus possible et fermer
le tapis de sol.
5. Après avoir remonté la roue pleine grandeur, placer la roue desecours temporaire dans le puits
de roue avec l'extérieur de jante
vers le haut et la fixer avec l'écrou papillon.
Ne monter qu'une seule roue de
dépannage temporaire. La vitesse
maximale autorisée sur l'étiquette de
la roue de dépannage temporaire est
uniquement valable pour la taille de pneu posée en usine.Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un
autre véhicule, monter la roue de
dépannage temporaire à l'avant et la
roue de plein format à l'arrière.
Chaînes à neige 3 244.
Placer la roue de secours
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Si nécessaire, placer une cale sous la roue diagonalement
opposée à la roue à changer.
● Serrer le frein de stationnement, engager la 1ère, la marche
arrière ou placer le levier sélec‐
teur sur P.
● Enlever la roue de secours 3 249.
● Ne jamais changer simultané‐ ment plusieurs roues.

250Soins du véhicule●N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne nécessite aucune maintenance.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Avant de serrer les écrous de roue, les nettoyer.9Attention
Ne pas graisser le filet du boulon
de roue.
9 Attention
Veiller à toujours utiliser les vis de
fixation de roue adéquates lors
des changements de roues. Lors
du montage de la roue de secours, les vis pour jantes en alliage
peuvent également être utilisées.
● Si des vis de roue pour jantes en
alliage sont utilisées, noter que leserrage de la roue de secours est
assuré par le contact conique de
chaque tête de vis sur la jante.
Dans ce cas, les rondelles ne
viennent pas en contact avec la
jante de roue de secours.
1. Extraire les caches vis de roue à l'aide de l'extracteur de caches vis
de roue 3 238.
Roues en acier avec enjoliveur :
Sortir l'enjoliveur.
Roues en alliage léger : Extraire
les caches vis de roue à l'aide de
l'extracteur de caches vis de roue.

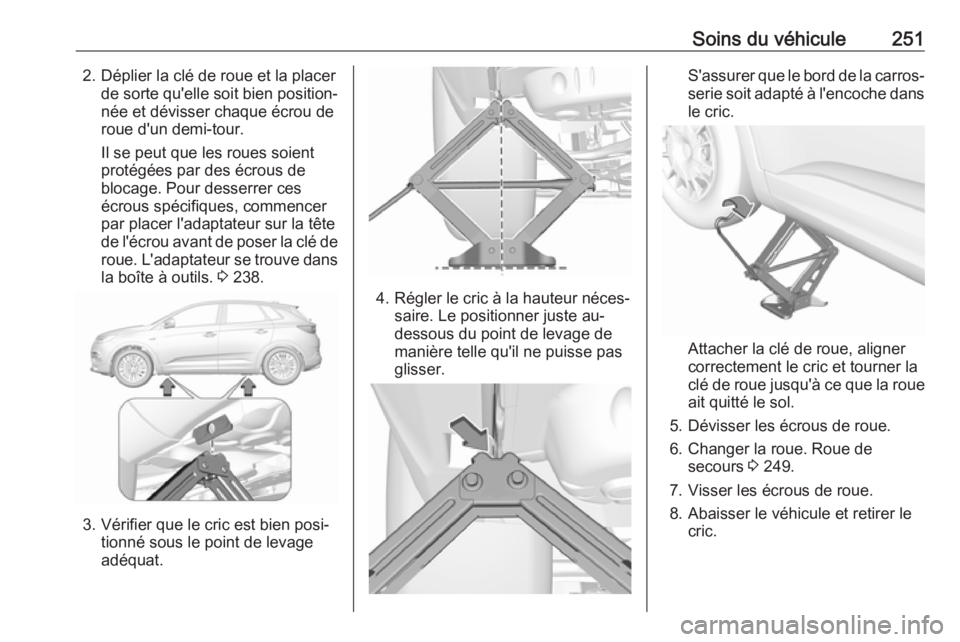

Soins du véhicule2512. Déplier la clé de roue et la placerde sorte qu'elle soit bien position‐née et dévisser chaque écrou de
roue d'un demi-tour.
Il se peut que les roues soient
protégées par des écrous de
blocage. Pour desserrer ces
écrous spécifiques, commencer
par placer l'adaptateur sur la tête de l'écrou avant de poser la clé de roue. L'adaptateur se trouve dans
la boîte à outils. 3 238.
3. Vérifier que le cric est bien posi‐
tionné sous le point de levage
adéquat.
4. Régler le cric à la hauteur néces‐ saire. Le positionner juste au-
dessous du point de levage de
manière telle qu'il ne puisse pas
glisser.
S'assurer que le bord de la carros‐
serie soit adapté à l'encoche dans le cric.
Attacher la clé de roue, aligner
correctement le cric et tourner la
clé de roue jusqu'à ce que la roue ait quitté le sol.
5. Dévisser les écrous de roue.
6. Changer la roue. Roue de secours 3 249.
7. Visser les écrous de roue.
8. Abaisser le véhicule et retirer le cric.

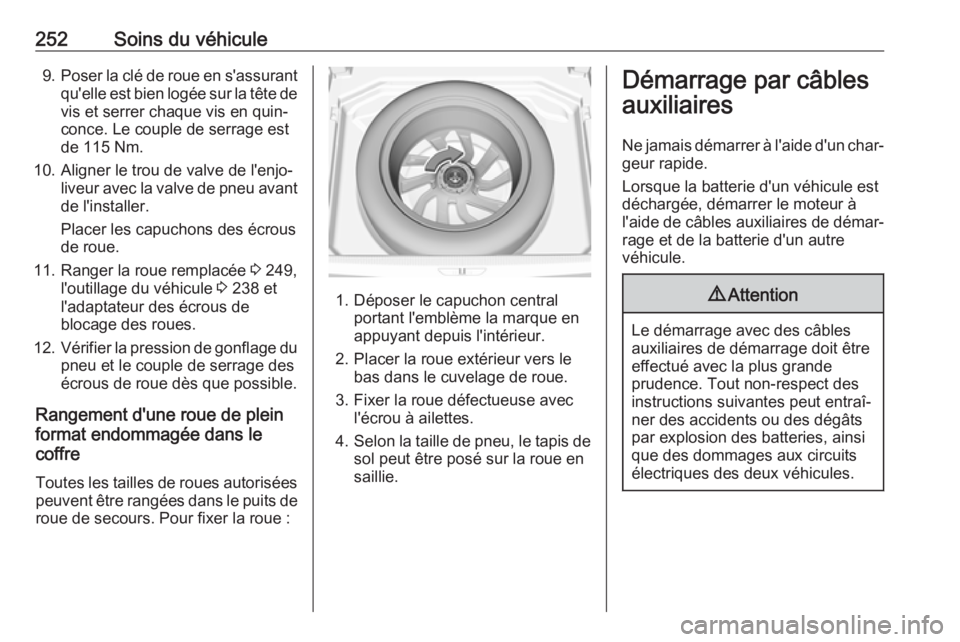

252Soins du véhicule9.Poser la clé de roue en s'assurant
qu'elle est bien logée sur la tête de
vis et serrer chaque vis en quin‐
conce. Le couple de serrage est
de 115 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des écrous
de roue.
11. Ranger la roue remplacée 3 249,
l'outillage du véhicule 3 238 et
l'adaptateur des écrous de
blocage des roues.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Rangement d'une roue de plein
format endommagée dans le
coffre
Toutes les tailles de roues autorisées peuvent être rangées dans le puits deroue de secours. Pour fixer la roue :
1. Déposer le capuchon central
portant l'emblème la marque en
appuyant depuis l'intérieur.
2. Placer la roue extérieur vers le bas dans le cuvelage de roue.
3. Fixer la roue défectueuse avec l'écrou à ailettes.
4. Selon la taille de pneu, le tapis de
sol peut être posé sur la roue en
saillie.
Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐ geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.

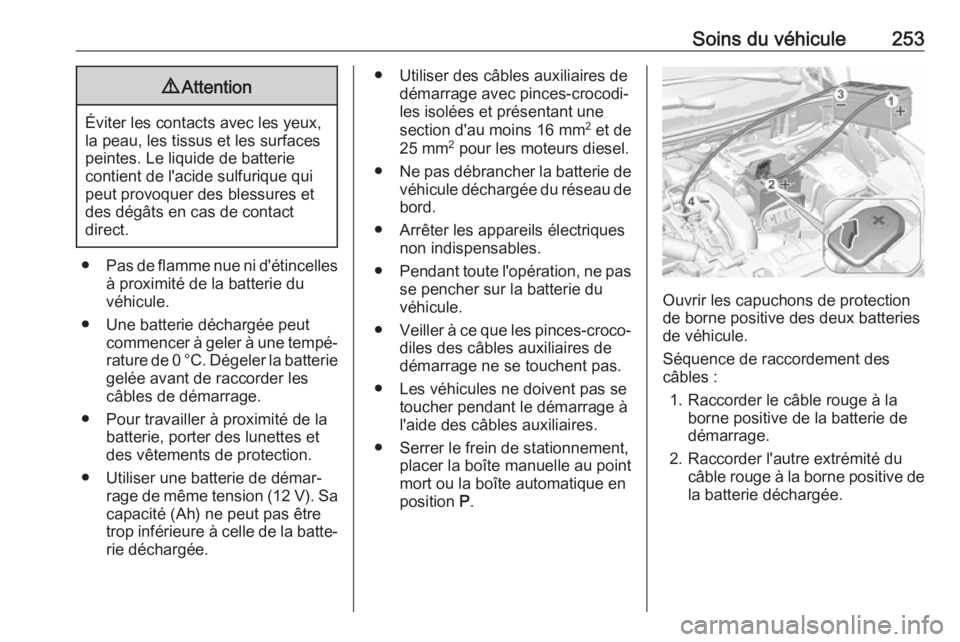

Soins du véhicule2539Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câbles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 V). Sacapacité (Ah) ne peut pas être
trop inférieure à celle de la batte‐
rie déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de
bord.
● Arrêter les appareils électriques non indispensables.
● Pendant toute l'opération, ne pas
se pencher sur la batterie du
véhicule.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.
Ouvrir les capuchons de protection
de borne positive des deux batteries de véhicule.
Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de
la batterie déchargée.

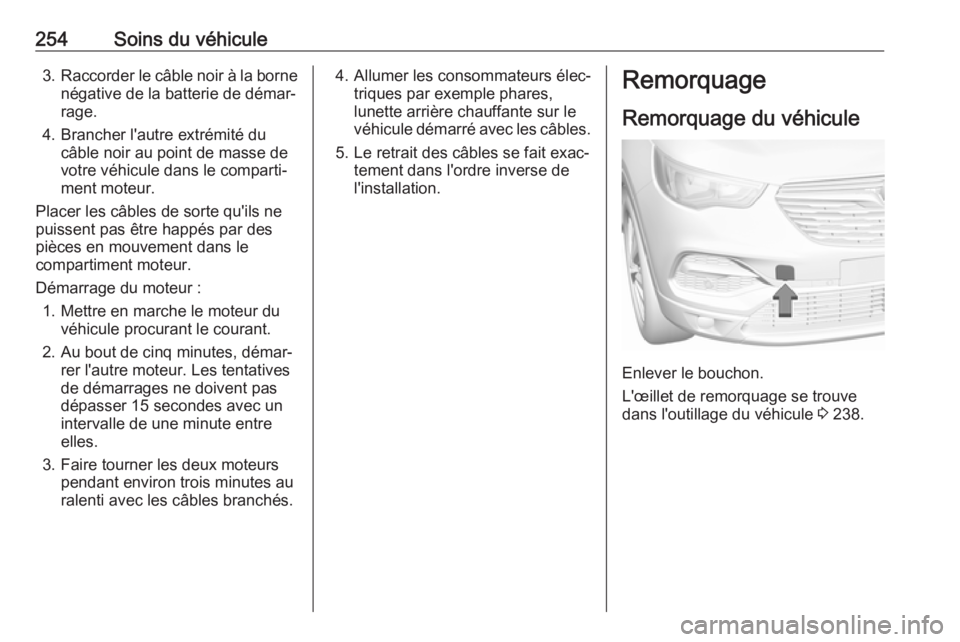

254Soins du véhicule3.Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Brancher l'autre extrémité du câble noir au point de masse de
votre véhicule dans le comparti‐
ment moteur.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de cinq minutes, démar‐ rer l'autre moteur. Les tentatives
de démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de une minute entre
elles.
3. Faire tourner les deux moteurs pendant environ trois minutes au
ralenti avec les câbles branchés.4. Allumer les consommateurs élec‐ triques par exemple phares,
lunette arrière chauffante sur le
véhicule démarré avec les câbles.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.Remorquage
Remorquage du véhicule
Enlever le bouchon.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 238.

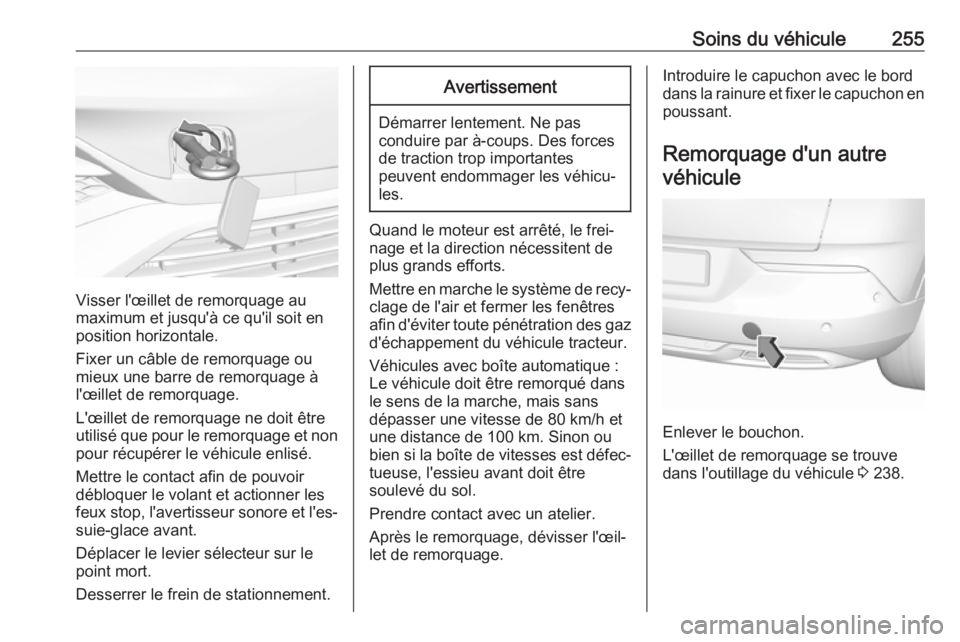

Soins du véhicule255
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les
feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Déplacer le levier sélecteur sur le
point mort.
Desserrer le frein de stationnement.
Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.
Véhicules avec boîte automatique : Le véhicule doit être remorqué dans
le sens de la marche, mais sans
dépasser une vitesse de 80 km/h et
une distance de 100 km. Sinon ou
bien si la boîte de vitesses est défec‐
tueuse, l'essieu avant doit être
soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le capuchon avec le bord
dans la rainure et fixer le capuchon en poussant.
Remorquage d'un autre véhicule
Enlever le bouchon.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 238.

256Soins du véhicule
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas
être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non pour récupérer un véhicule enlisé.
Avertissement
Démarrer lentement. Ne pasconduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Introduire le capuchon avec le bord
supérieur dans la rainure et fixer le
capuchon en poussant.
Soins extérieurs et
intérieurs
Entretien extérieur Serrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser un agent
dégivrant que si cela est absolument
nécessaire car son effet dégraissant
entrave le fonctionnement du
verrouillage. Après avoir utilisé un
produit dégivrant, faire regraisser les
barillets par un atelier.
Lavage La peinture du véhicule est soumise
à des agressions extérieures. Il
convient dès lors de laver et de lustrer
la voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas
d'utilisation d'une station de lavage
automatique.

Soins du véhicule257Éliminer immédiatement les fientes,
les insectes morts, les résines, le
pollen, etc. car ils contiennent des
composants corrosifs qui peuvent
endommager la peinture.
En cas de passage à la station de
lavage, suivre les instructions du
fabricant. Les essuie-glaces avant et
arrière doivent être arrêtés. Enlever
l'antenne et les accessoires externes tels que galerie de toit, etc.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Lustrer régulièrement les pièces pein‐
tes du véhicule.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils
recouvrent.
Nettoyer les moulures en métal bril‐
lant avec une solution de nettoyage
homologuée pour l'aluminium afin
d’éviter tout dommage.Avertissement
Toujours utiliser un produit de
nettoyage dont le pH est compris
entre 4 et 9.
Ne pas utiliser de produits de
nettoyage sur des surfaces
brûlantes.
Ne pas nettoyer le compartiment
moteur avec un jet de vapeur ou
haute pression.
Rincer abondamment le véhicule et
l'essuyer à la peau de chamois.
Rincer la peau de chamois. Utiliser
des peaux de chamois différentes
pour les surfaces peintes et pour les
surfaces vitrées : des résidus de cire
sur les vitres altèrent la vision.
Faire graisser les charnières de
toutes les portes par un atelier.
Ne pas éliminer les taches de
goudron avec des objets durs. Utiliser
un spray éliminant le goudron sur les
surfaces peintes.
Éclairage extérieur
Les lentilles des phares et des autreslampes sont en plastique. Ne pas utili‐
ser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage Lustrer le véhicule régulièrement au
plus tard lorsque l'eau ne perle plus.
Sinon la peinture se dessèche.
Un polissage n'est rendu nécessaire
que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur,
dispensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique ne doivent pas être traités avec
des produits de lustrage ou de polis‐
sage.

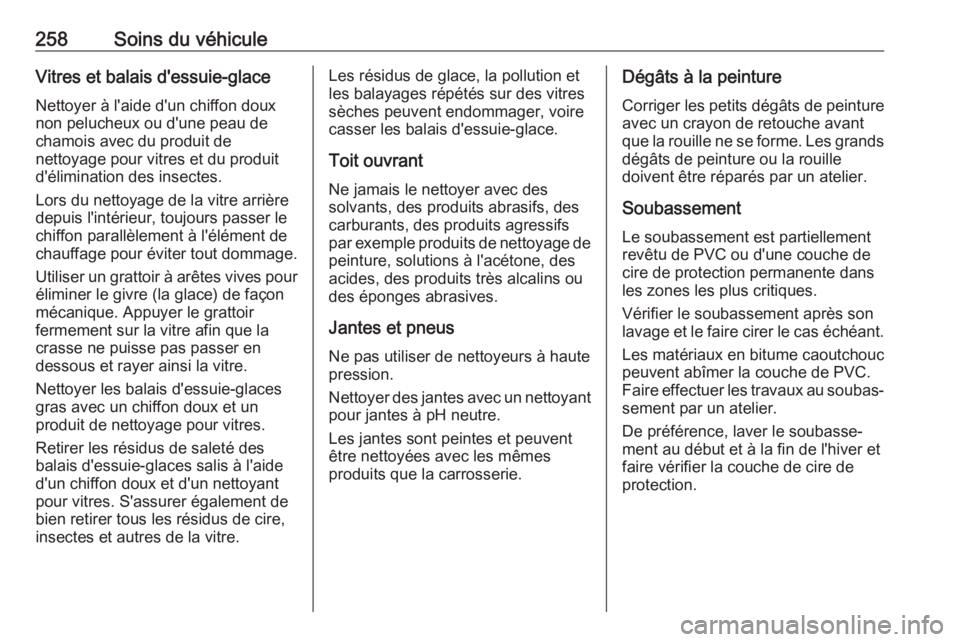

258Soins du véhiculeVitres et balais d'essuie-glaceNettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de
chamois avec du produit de
nettoyage pour vitres et du produit
d'élimination des insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.
Utiliser un grattoir à arêtes vives pour éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir
fermement sur la vitre afin que la
crasse ne puisse pas passer en
dessous et rayer ainsi la vitre.
Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un
produit de nettoyage pour vitres.
Retirer les résidus de saleté des
balais d'essuie-glaces salis à l'aide
d'un chiffon doux et d'un nettoyant
pour vitres. S'assurer également de
bien retirer tous les résidus de cire,
insectes et autres de la vitre.Les résidus de glace, la pollution et
les balayages répétés sur des vitres
sèches peuvent endommager, voire
casser les balais d'essuie-glace.
Toit ouvrant Ne jamais le nettoyer avec des
solvants, des produits abrasifs, des
carburants, des produits agressifs
par exemple produits de nettoyage de
peinture, solutions à l'acétone, des
acides, des produits très alcalins ou
des éponges abrasives.
Jantes et pneus Ne pas utiliser de nettoyeurs à haute
pression.
Nettoyer des jantes avec un nettoyant
pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes
produits que la carrosserie.Dégâts à la peinture
Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille
doivent être réparés par un atelier.
SoubassementLe soubassement est partiellementrevêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son
lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐ sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de
protection.
