OPEL GRANDLAND X 2018.5 Savininko vadovas (in Lithuanian)

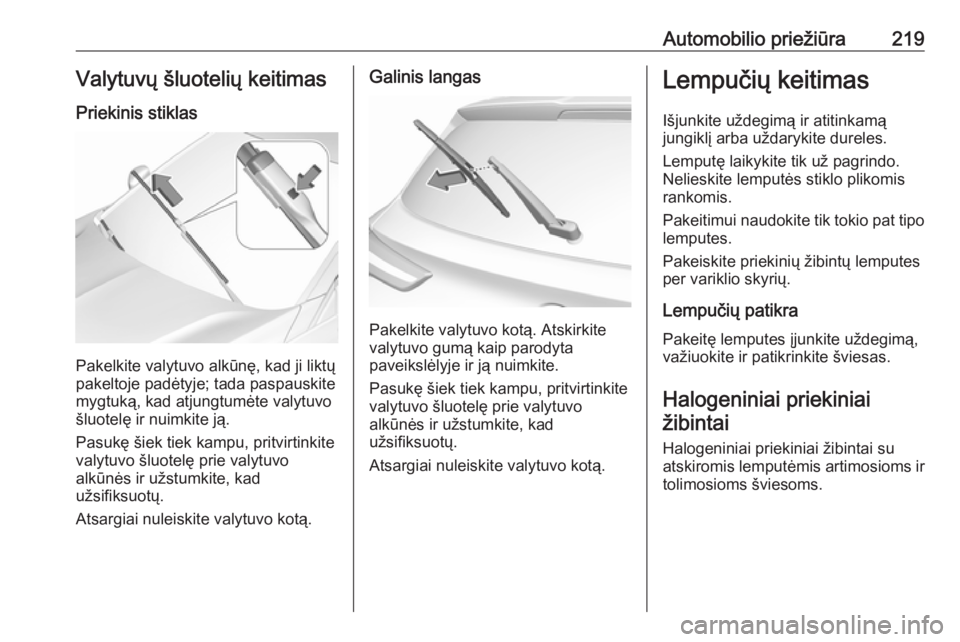

Automobilio priežiūra219Valytuvų šluotelių keitimasPriekinis stiklas
Pakelkite valytuvo alkūnę, kad ji liktų
pakeltoje padėtyje; tada paspauskite
mygtuką, kad atjungtumėte valytuvo
šluotelę ir nuimkite ją.
Pasukę šiek tiek kampu, pritvirtinkite valytuvo šluotelę prie valytuvo
alkūnės ir užstumkite, kad
užsifiksuotų.
Atsargiai nuleiskite valytuvo kotą.
Galinis langas
Pakelkite valytuvo kotą. Atskirkite
valytuvo gumą kaip parodyta
paveikslėlyje ir ją nuimkite.
Pasukę šiek tiek kampu, pritvirtinkite valytuvo šluotelę prie valytuvo
alkūnės ir užstumkite, kad
užsifiksuotų.
Atsargiai nuleiskite valytuvo kotą.
Lempučių keitimas
Išjunkite uždegimą ir atitinkamą
jungiklį arba uždarykite dureles.
Lemputę laikykite tik už pagrindo.
Nelieskite lemputės stiklo plikomis
rankomis.
Pakeitimui naudokite tik tokio pat tipo lemputes.
Pakeiskite priekinių žibintų lemputes
per variklio skyrių.
Lempučių patikra
Pakeitę lemputes įjunkite uždegimą,
važiuokite ir patikrinkite šviesas.
Halogeniniai priekiniai žibintai
Halogeniniai priekiniai žibintai su
atskiromis lemputėmis artimosioms ir tolimosioms šviesoms.

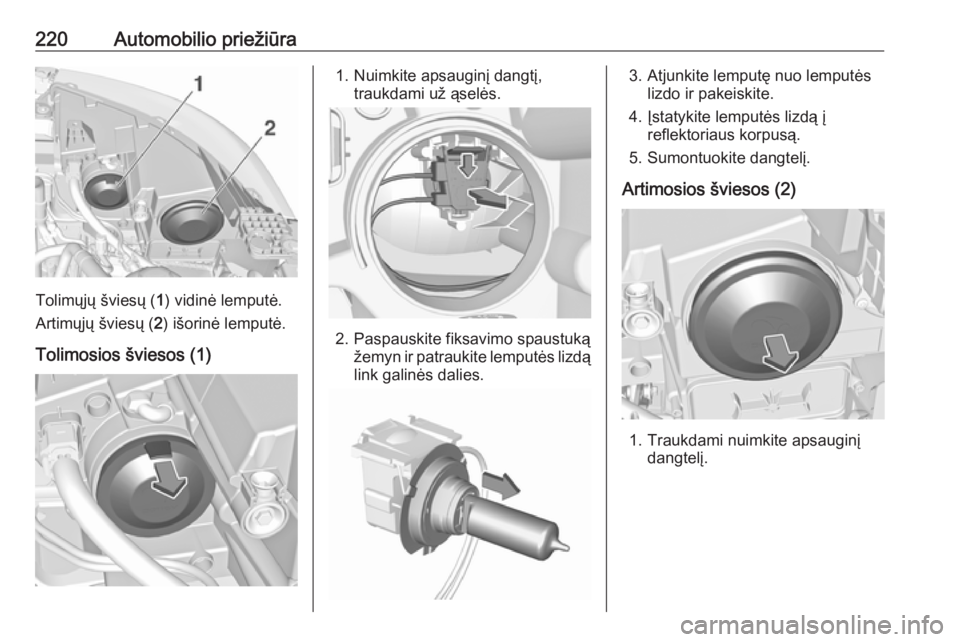

220Automobilio priežiūra
Tolimųjų šviesų (1) vidinė lemputė.
Artimųjų šviesų ( 2) išorinė lemputė.
Tolimosios šviesos (1)
1. Nuimkite apsauginį dangtį, traukdami už ąselės.
2. Paspauskite fiksavimo spaustukąžemyn ir patraukite lemputės lizdą
link galinės dalies.
3. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.
4. Įstatykite lemputės lizdą į reflektoriaus korpusą.
5. Sumontuokite dangtelį.
Artimosios šviesos (2)
1. Traukdami nuimkite apsauginį dangtelį.

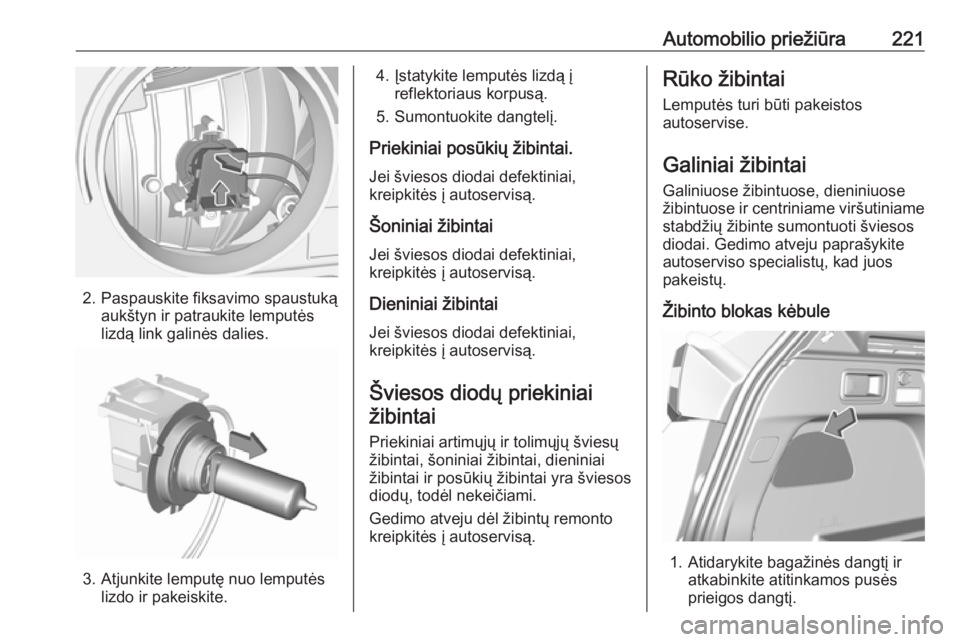

Automobilio priežiūra221
2. Paspauskite fiksavimo spaustukąaukštyn ir patraukite lemputės
lizdą link galinės dalies.
3. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.
4. Įstatykite lemputės lizdą įreflektoriaus korpusą.
5. Sumontuokite dangtelį.
Priekiniai posūkių žibintai.
Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šoniniai žibintai
Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Dieniniai žibintai Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šviesos diodų priekiniaižibintai
Priekiniai artimųjų ir tolimųjų šviesų
žibintai, šoniniai žibintai, dieniniai žibintai ir posūkių žibintai yra šviesosdiodų, todėl nekeičiami.
Gedimo atveju dėl žibintų remonto
kreipkitės į autoservisą.Rūko žibintai
Lemputės turi būti pakeistos
autoservise.
Galiniai žibintaiGaliniuose žibintuose, dieniniuose
žibintuose ir centriniame viršutiniame
stabdžių žibinte sumontuoti šviesos diodai. Gedimo atveju paprašykite
autoserviso specialistų, kad juos
pakeistų.
Žibinto blokas kėbule
1. Atidarykite bagažinės dangtį ir atkabinkite atitinkamos pusės
prieigos dangtį.

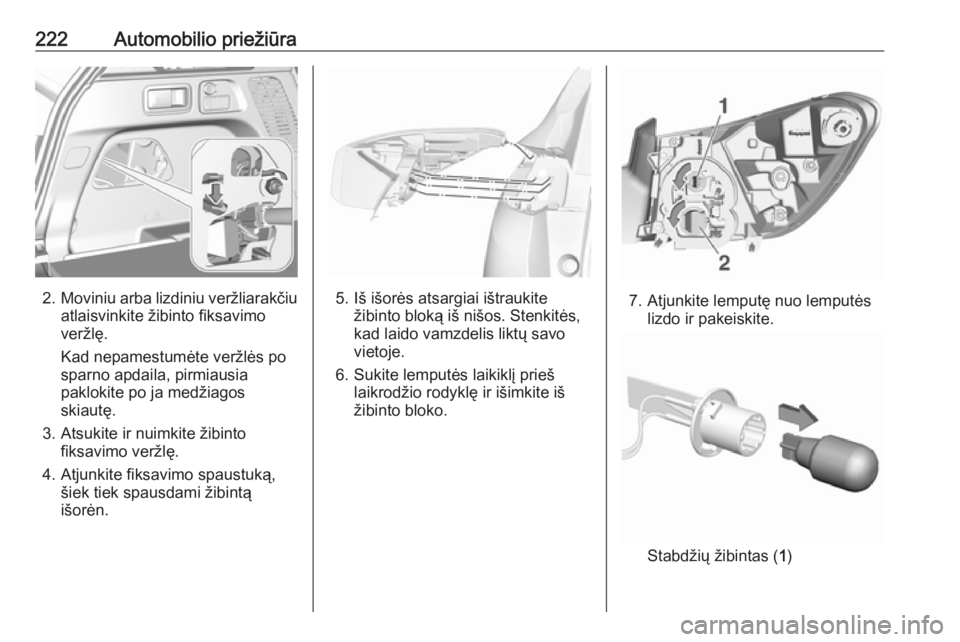

222Automobilio priežiūra
2.Moviniu arba lizdiniu veržliarakčiu
atlaisvinkite žibinto fiksavimo
veržlę.
Kad nepamestumėte veržlės po
sparno apdaila, pirmiausia
paklokite po ja medžiagos
skiautę.
3. Atsukite ir nuimkite žibinto fiksavimo veržlę.
4. Atjunkite fiksavimo spaustuką, šiek tiek spausdami žibintą
išorėn.5. Iš išorės atsargiai ištraukite žibinto bloką iš nišos. Stenkitės,
kad laido vamzdelis liktų savo
vietoje.
6. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
žibinto bloko.7. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.
Stabdžių žibintas ( 1)

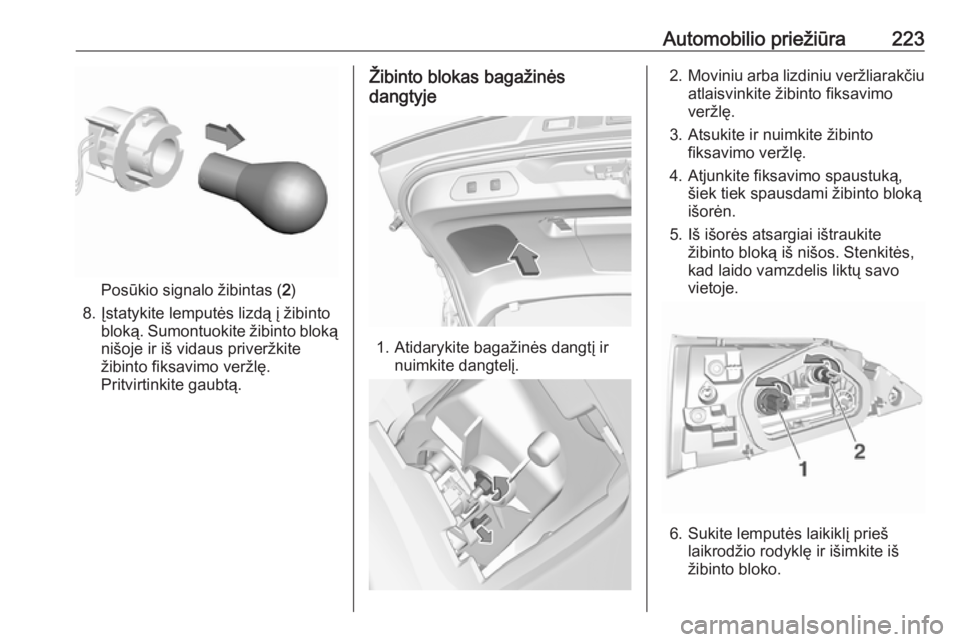

Automobilio priežiūra223
Posūkio signalo žibintas (2)
8. Įstatykite lemputės lizdą į žibinto bloką. Sumontuokite žibinto blokąnišoje ir iš vidaus priveržkite
žibinto fiksavimo veržlę.
Pritvirtinkite gaubtą.
Žibinto blokas bagažinės
dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite dangtelį.
2.Moviniu arba lizdiniu veržliarakčiu
atlaisvinkite žibinto fiksavimo
veržlę.
3. Atsukite ir nuimkite žibinto fiksavimo veržlę.
4. Atjunkite fiksavimo spaustuką, šiek tiek spausdami žibinto bloką
išorėn.
5. Iš išorės atsargiai ištraukite žibinto bloką iš nišos. Stenkitės,
kad laido vamzdelis liktų savo
vietoje.
6. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
žibinto bloko.

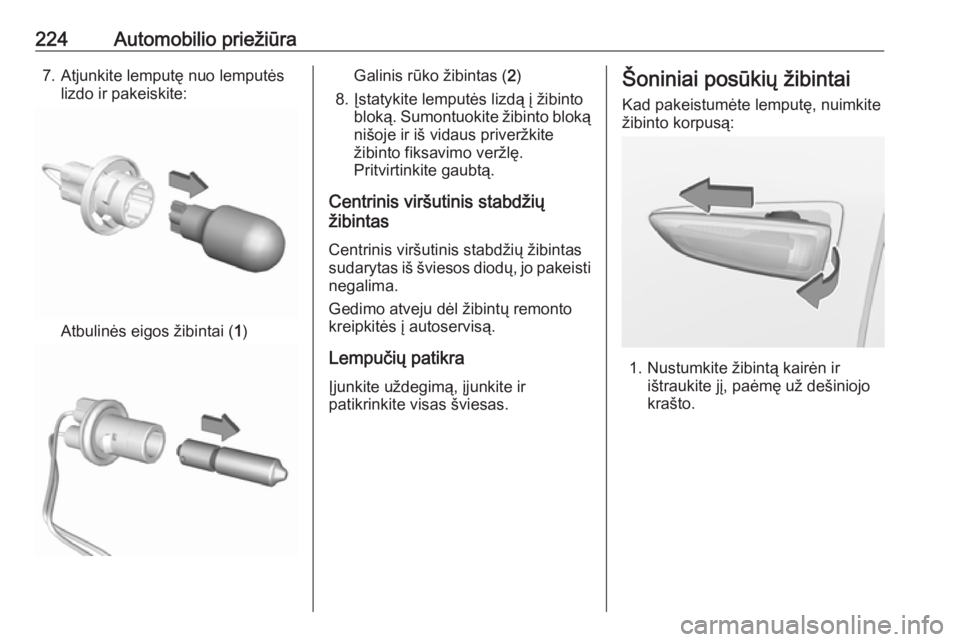

224Automobilio priežiūra7. Atjunkite lemputę nuo lemputėslizdo ir pakeiskite:
Atbulinės eigos žibintai ( 1)
Galinis rūko žibintas ( 2)
8. Įstatykite lemputės lizdą į žibinto bloką. Sumontuokite žibinto blokąnišoje ir iš vidaus priveržkite
žibinto fiksavimo veržlę.
Pritvirtinkite gaubtą.
Centrinis viršutinis stabdžių
žibintas
Centrinis viršutinis stabdžių žibintas
sudarytas iš šviesos diodų, jo pakeisti negalima.
Gedimo atveju dėl žibintų remonto kreipkitės į autoservisą.
Lempučių patikra
Įjunkite uždegimą, įjunkite ir
patikrinkite visas šviesas.Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.

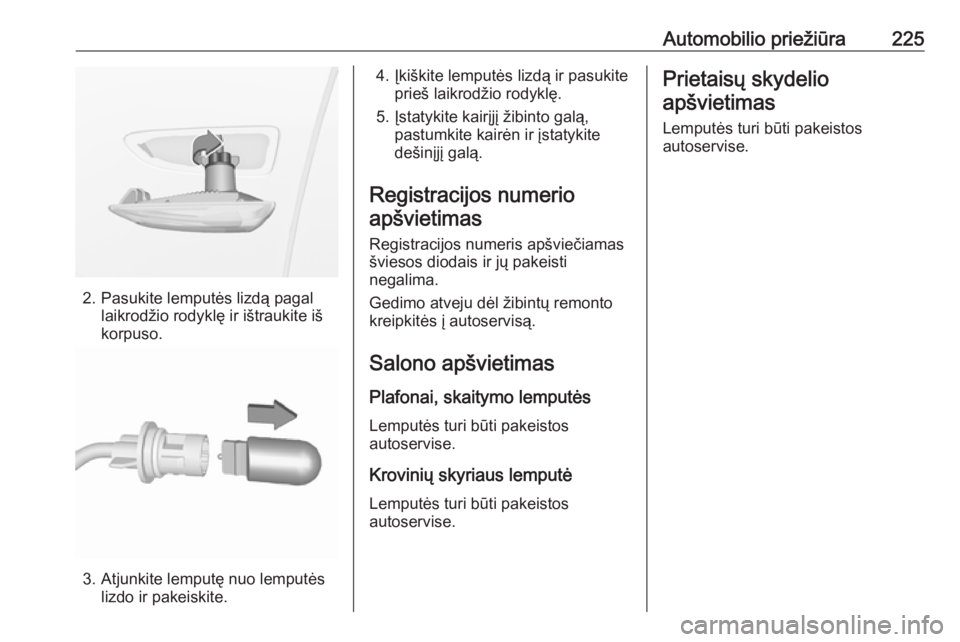

Automobilio priežiūra225
2. Pasukite lemputės lizdą pagallaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.
4. Įkiškite lemputės lizdą ir pasukiteprieš laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
Registracijos numeris apšviečiamas
šviesos diodais ir jų pakeisti
negalima.
Gedimo atveju dėl žibintų remonto
kreipkitės į autoservisą.
Salono apšvietimas
Plafonai, skaitymo lemputės
Lemputės turi būti pakeistos
autoservise.
Krovinių skyriaus lemputė Lemputės turi būti pakeistos
autoservise.Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos autoservise.

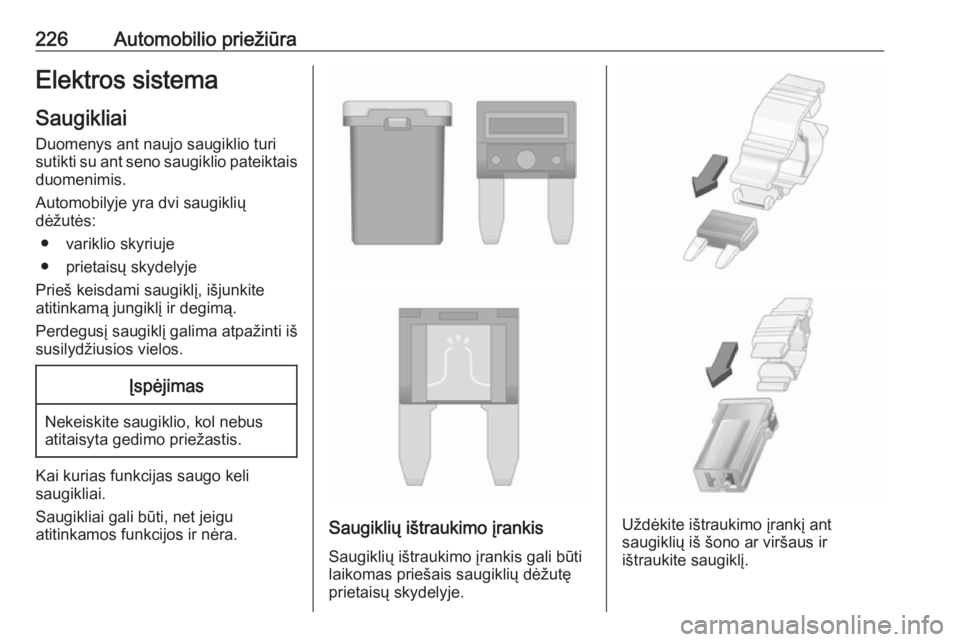

226Automobilio priežiūraElektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra dvi saugiklių
dėžutės:
● variklio skyriuje
● prietaisų skydelyje
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos.Įspėjimas
Nekeiskite saugiklio, kol nebus
atitaisyta gedimo priežastis.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas priešais saugiklių dėžutę
prietaisų skydelyje.Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.

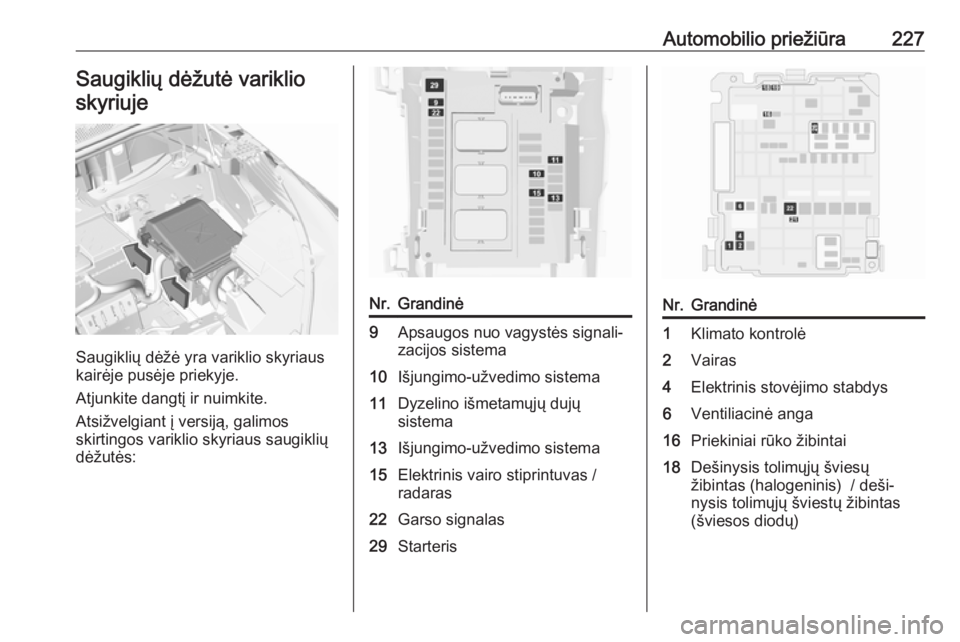

Automobilio priežiūra227Saugiklių dėžutė variklioskyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nuimkite.
Atsižvelgiant į versiją, galimos
skirtingos variklio skyriaus saugiklių
dėžutės:
Nr.Grandinė9Apsaugos nuo vagystės signali‐
zacijos sistema10Išjungimo-užvedimo sistema11Dyzelino išmetamųjų dujų
sistema13Išjungimo-užvedimo sistema15Elektrinis vairo stiprintuvas /
radaras22Garso signalas29StarterisNr.Grandinė1Klimato kontrolė2Vairas4Elektrinis stovėjimo stabdys6Ventiliacinė anga16Priekiniai rūko žibintai18Dešinysis tolimųjų šviesų
žibintas (halogeninis) / deši‐
nysis tolimųjų šviestų žibintas
(šviesos diodų)

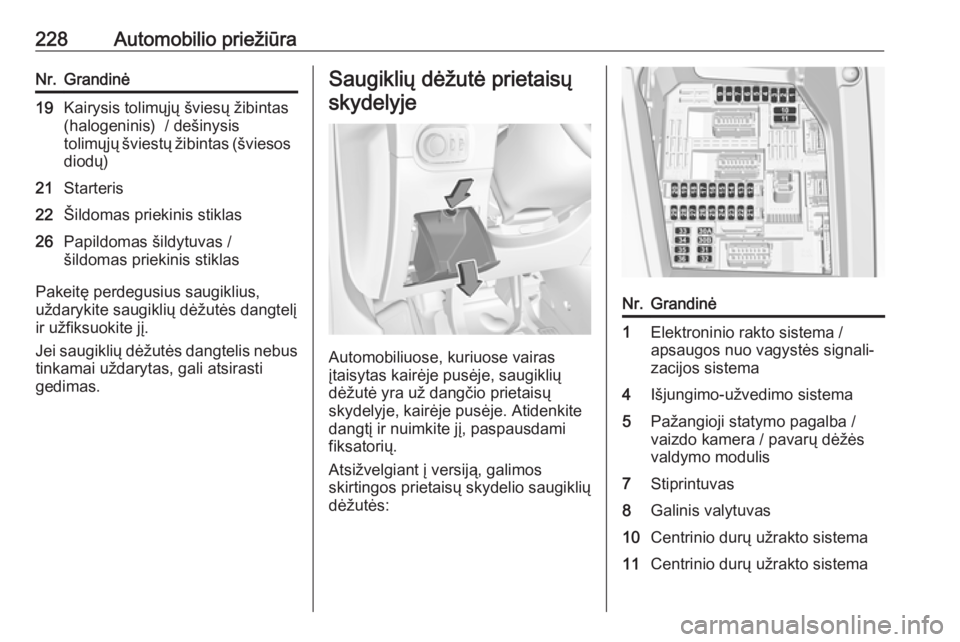

228Automobilio priežiūraNr.Grandinė19Kairysis tolimųjų šviesų žibintas
(halogeninis) / dešinysis
tolimųjų šviestų žibintas (šviesos diodų)21Starteris22Šildomas priekinis stiklas26Papildomas šildytuvas /
šildomas priekinis stiklas
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį ir užfiksuokite jį.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už dangčio prietaisų
skydelyje, kairėje pusėje. Atidenkite
dangtį ir nuimkite jį, paspausdami
fiksatorių.
Atsižvelgiant į versiją, galimos
skirtingos prietaisų skydelio saugiklių dėžutės:
Nr.Grandinė1Elektroninio rakto sistema /
apsaugos nuo vagystės signali‐
zacijos sistema4Išjungimo-užvedimo sistema5Pažangioji statymo pagalba /
vaizdo kamera / pavarų dėžės
valdymo modulis7Stiprintuvas8Galinis valytuvas10Centrinio durų užrakto sistema11Centrinio durų užrakto sistema
