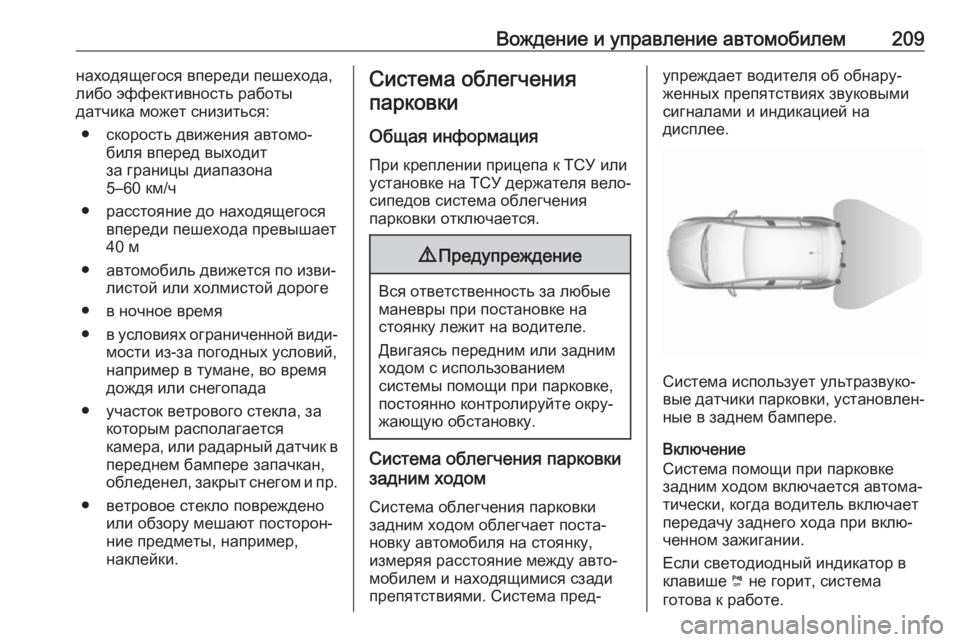

Вождение и управление автомобилем209находящегося впереди пешехода,
либо эффективность работы
датчика может снизиться:
● скорость движения автомо‐ биля вперед выходит
за границы диапазона
5–60 км/ч
● расстояние до находящегося впереди пешехода превышает
40 м
● автомобиль движется по изви‐ листой или холмистой дороге
● в ночное время
● в условиях ограниченной види‐
мости из-за погодных условий,
например в тумане, во время
дождя или снегопада
● участок ветрового стекла, за которым располагается
камера, или радарный датчик в переднем бампере запачкан,
обледенел, закрыт снегом и пр.
● ветровое стекло повреждено или обзору мешают посторон‐
ние предметы, например,
наклейки.Система облегчения
парковки
Общая информация При креплении прицепа к ТСУ или
установке на ТСУ держателя вело‐
сипедов система облегчения
парковки отключается.9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием
системы помощи при парковке,
постоянно контролируйте окру‐
жающую обстановку.
Система облегчения парковки
задним ходом
Система облегчения парковки
задним ходом облегчает поста‐
новку автомобиля на стоянку,
измеряя расстояние между авто‐
мобилем и находящимися сзади
препятствиями. Система пред‐
упреждает водителя об обнару‐
женных препятствиях звуковыми
сигналами и индикацией на
дисплее.
Система использует ультразвуко‐
вые датчики парковки, установлен‐ ные в заднем бампере.
Включение
Система помощи при парковке
задним ходом включается автома‐
тически, когда водитель включает
передачу заднего хода при вклю‐
ченном зажигании.
Если светодиодный индикатор в
клавише ¼ не горит, система
готова к работе.

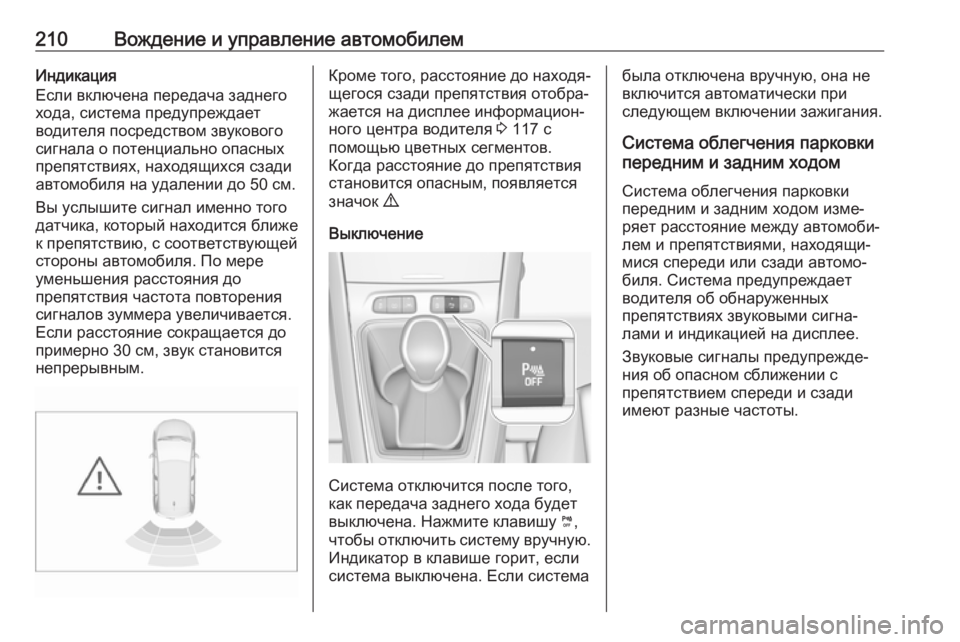

210Вождение и управление автомобилемИндикация
Если включена передача заднего
хода, система предупреждает
водителя посредством звукового
сигнала о потенциально опасных
препятствиях, находящихся сзади
автомобиля на удалении до 50 см.
Вы услышите сигнал именно того
датчика, который находится ближе
к препятствию, с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до
препятствия частота повторения
сигналов зуммера увеличивается.
Если расстояние сокращается до
примерно 30 см, звук становится
непрерывным.Кроме того, расстояние до находя‐ щегося сзади препятствия отобра‐
жается на дисплее информацион‐
ного центра водителя 3 117 с
помощью цветных сегментов.
Когда расстояние до препятствия
становится опасным, появляется
значок 9.
Выключение
Система отключится после того,
как передача заднего хода будет
выключена. Нажмите клавишу ¼,
чтобы отключить систему вручную. Индикатор в клавише горит, если
система выключена. Если система
была отключена вручную, она не
включится автоматически при
следующем включении зажигания.
Система облегчения парковки
передним и задним ходом
Система облегчения парковки
передним и задним ходом изме‐
ряет расстояние между автомоби‐
лем и препятствиями, находящи‐
мися спереди или сзади автомо‐
биля. Система предупреждает
водителя об обнаруженных
препятствиях звуковыми сигна‐
лами и индикацией на дисплее.
Звуковые сигналы предупрежде‐
ния об опасном сближении с
препятствием спереди и сзади
имеют разные частоты.

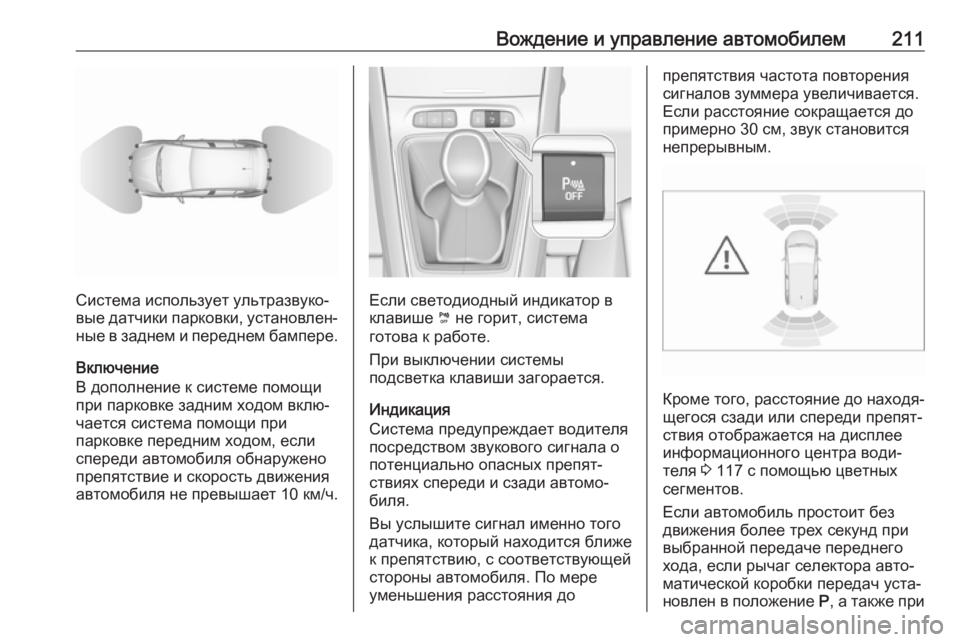

Вождение и управление автомобилем211
Система использует ультразвуко‐
вые датчики парковки, установлен‐ ные в заднем и переднем бампере.
Включение
В дополнение к системе помощи при парковке задним ходом вклю‐
чается система помощи при
парковке передним ходом, если
спереди автомобиля обнаружено
препятствие и скорость движения
автомобиля не превышает 10 км/ч.Если светодиодный индикатор в
клавише ¼ не горит, система
готова к работе.
При выключении системы
подсветка клавиши загорается.
Индикация
Система предупреждает водителя
посредством звукового сигнала о
потенциально опасных препят‐
ствиях спереди и сзади автомо‐
биля.
Вы услышите сигнал именно того
датчика, который находится ближе
к препятствию, с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до
препятствия частота повторения
сигналов зуммера увеличивается.
Если расстояние сокращается до
примерно 30 см, звук становится
непрерывным.
Кроме того, расстояние до находя‐ щегося сзади или спереди препят‐
ствия отображается на дисплее
информационного центра води‐
теля 3 117 с помощью цветных
сегментов.
Если автомобиль простоит без
движения более трех секунд при
выбранной передаче переднего
хода, если рычаг селектора авто‐ матической коробки передач уста‐
новлен в положение P, а также при

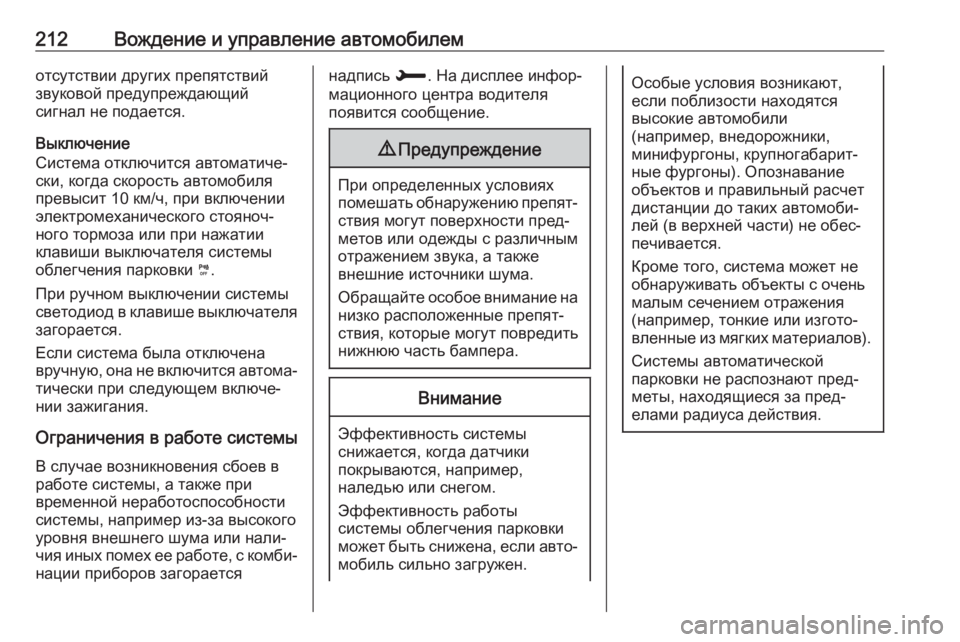

212Вождение и управление автомобилемотсутствии других препятствийзвуковой предупреждающий
сигнал не подается.
Выключение
Система отключится автоматиче‐
ски, когда скорость автомобиля
превысит 10 км/ч, при включении
электромеханического стояноч‐
ного тормоза или при нажатии
клавиши выключателя системы
облегчения парковки ¼.
При ручном выключении системы
светодиод в клавише выключателя
загорается.
Если система была отключена
вручную, она не включится автома‐ тически при следующем включе‐
нии зажигания.
Ограничения в работе системы
В случае возникновения сбоев в работе системы, а также при
временной неработоспособности
системы, например из-за высокого
уровня внешнего шума или нали‐
чия иных помех ее работе, с комби‐ нации приборов загораетсянадпись H. На дисплее инфор‐
мационного центра водителя
появится сообщение.9 Предупреждение
При определенных условиях
помешать обнаружению препят‐ ствия могут поверхности пред‐метов или одежды с различнымотражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Эффективность системы
снижается, когда датчики
покрываются, например,
наледью или снегом.
Эффективность работы
системы облегчения парковки
может быть снижена, если авто‐ мобиль сильно загружен.
Особые условия возникают,
если поблизости находятся
высокие автомобили
(например, внедорожники,
минифургоны, крупногабарит‐
ные фургоны). Опознавание
объектов и правильный расчет
дистанции до таких автомоби‐
лей (в верхней части) не обес‐
печивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической
парковки не распознают пред‐
меты, находящиеся за пред‐
елами радиуса действия.

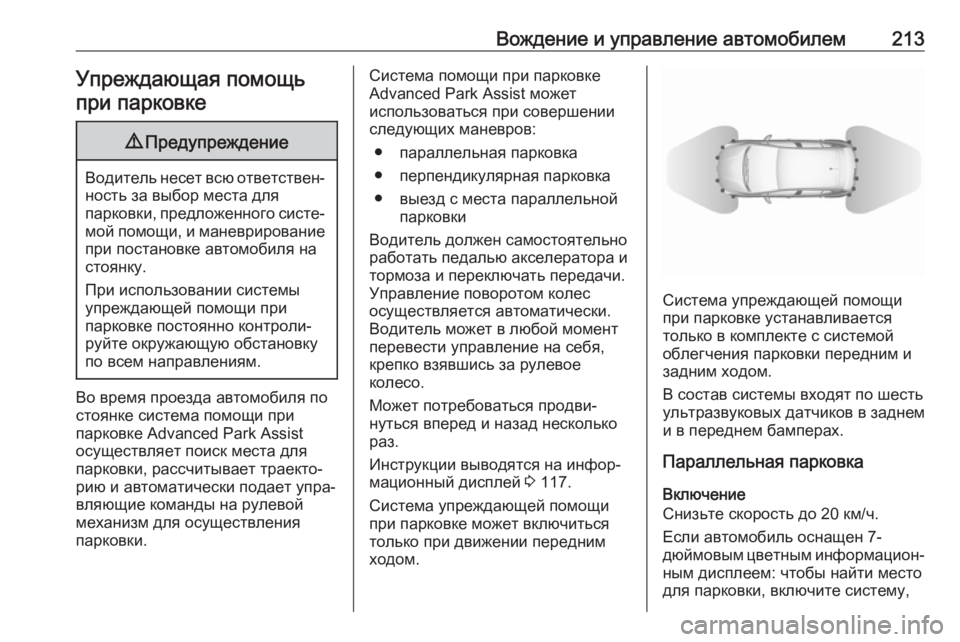

Вождение и управление автомобилем213Упреждающая помощьпри парковке9 Предупреждение
Водитель несет всю ответствен‐
ность за выбор места для
парковки, предложенного систе‐
мой помощи, и маневрирование при постановке автомобиля на
стоянку.
При использовании системы
упреждающей помощи при
парковке постоянно контроли‐
руйте окружающую обстановку
по всем направлениям.
Во время проезда автомобиля по
стоянке система помощи при
парковке Advanced Park Assist
осуществляет поиск места для
парковки, рассчитывает траекто‐
рию и автоматически подает упра‐
вляющие команды на рулевой
механизм для осуществления
парковки.
Система помощи при парковке
Advanced Park Assist может
использоваться при совершении
следующих маневров:
● параллельная парковка
● перпендикулярная парковка
● выезд с места параллельной парковки
Водитель должен самостоятельно
работать педалью акселератора и
тормоза и переключать передачи.
Управление поворотом колес
осуществляется автоматически.
Водитель может в любой момент
перевести управление на себя,
крепко взявшись за рулевое
колесо.
Может потребоваться продви‐
нуться вперед и назад несколько
раз.
Инструкции выводятся на инфор‐
мационный дисплей 3 117.
Система упреждающей помощи
при парковке может включиться
только при движении передним ходом.
Система упреждающей помощи
при парковке устанавливается
только в комплекте с системой
облегчения парковки передним и
задним ходом.
В состав системы входят по шесть
ультразвуковых датчиков в заднем
и в переднем бамперах.
Параллельная парковка
Включение
Снизьте скорость до 20 км/ч.
Если автомобиль оснащен 7-
дюймовым цветным информацион‐ ным дисплеем: чтобы найти место
для парковки, включите систему,

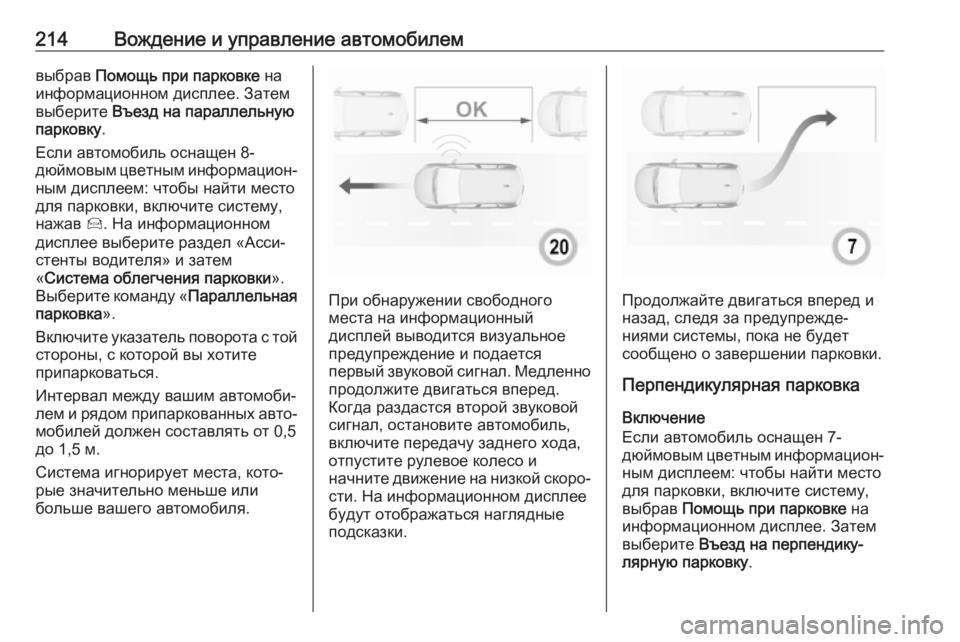

214Вождение и управление автомобилемвыбрав Помощь при парковке на
информационном дисплее. Затем
выберите Въезд на параллельную
парковку .
Если автомобиль оснащен 8-
дюймовым цветным информацион‐
ным дисплеем: чтобы найти место
для парковки, включите систему,
нажав Í. На информационном
дисплее выберите раздел «Асси‐ стенты водителя» и затем
« Система облегчения парковки ».
Выберите команду « Параллельная
парковка ».
Включите указатель поворота с той стороны, с которой вы хотите
припарковаться.
Интервал между вашим автомоби‐
лем и рядом припаркованных авто‐
мобилей должен составлять от 0,5
до 1,5 м.
Система игнорирует места, кото‐
рые значительно меньше или
больше вашего автомобиля.
При обнаружении свободного
места на информационный
дисплей выводится визуальное
предупреждение и подается
первый звуковой сигнал. Медленно продолжите двигаться вперед.
Когда раздастся второй звуковой
сигнал, остановите автомобиль,
включите передачу заднего хода,
отпустите рулевое колесо и
начните движение на низкой скоро‐ сти. На информационном дисплее
будут отображаться наглядные
подсказки.Продолжайте двигаться вперед и
назад, следя за предупрежде‐
ниями системы, пока не будет
сообщено о завершении парковки.
Перпендикулярная парковка
Включение
Если автомобиль оснащен 7-
дюймовым цветным информацион‐
ным дисплеем: чтобы найти место
для парковки, включите систему,
выбрав Помощь при парковке на
информационном дисплее. Затем
выберите Въезд на перпендику‐
лярную парковку .

Вождение и управление автомобилем215Если автомобиль оснащен 8-
дюймовым цветным информацион‐
ным дисплеем: чтобы найти место
для парковки, включите систему,
нажав Í. На информационном
дисплее выберите раздел «Асси‐
стенты водителя» и затем
« Система облегчения парковки ».
Выберите команду « Припарковаться ».
Снизьте скорость до 20 км/ч.
Включите указатель поворота с той стороны, с которой вы хотите
припарковаться.
Интервал между вашим автомоби‐
лем и рядом припаркованных авто‐
мобилей должен составлять от 0,5
до 1,5 м.
Если было обнаружено несколько
подходящих мест для парковки,
автомобиль будет направлен в
последнее из них.
При обнаружении свободного
места на информационный
дисплей выводится визуальное
предупреждение и подается звуко‐
вой сигнал. Остановите автомо‐
биль, включите передачу заднего
хода, отпустите рулевое колесо и
начните движение со скоростью не более 7 км/ч.Продолжайте двигаться вперед и
назад, следуя указаниям и пред‐
упреждениям системы и прислуши‐
ваясь к звуковой индикации, пока
не будет сообщено о завершении
парковки. После завершения мане‐
врирования индикатор $ в комби‐
нации приборов погаснет.
Когда до препятствия останется
менее 50 см, система автоматиче‐
ски отключится.

216Вождение и управление автомобилемВыезд с места параллельной
парковки
Включение
Если автомобиль оснащен 7-
дюймовым цветным информацион‐
ным дисплеем: чтобы выехать с
места параллельной парковки,
включите систему, выбрав Помощь
при парковке на информационном
дисплее. Затем выберите команду
« Выезд с места параллельной
парковки ».
Если автомобиль оснащен 8-
дюймовым цветным информацион‐
ным дисплеем: чтобы выехать с
места параллельной парковки,
включите систему, нажав Í. На
информационном дисплее выбе‐
рите раздел «Ассистенты води‐
теля» и затем « Система
облегчения парковки ». Выберите
команду « Выезд с места
параллельной парковки ».
Включите указатель поворота с той стороны, в которую следует выез‐
жать.Включите передачу заднего или
переднего хода, отпустите рулевое
колесо и начните движение со скоростью не более 5 км/ч.
Продолжайте двигаться вперед и
назад, следя за предупрежде‐
ниями системы, пока не будет
сообщено о завершении парковки.
Маневр будет завершен, когда оба
передних колеса окажутся за пред‐ елами места парковки.
После отключения системы возь‐
мите управление автомобилем на
себя.
Отображение информации
На экране дисплея могут отобра‐
жаться следующие инструкции:
● общие рекомендации и преду‐ преждения
● требование остановить авто‐ мобиль после обнаружения
свободного места для
парковки
● указания по управлению авто‐ мобилем во время парковки
● необходимость переключиться
на задний ход или на первую
передачу
● указания о необходимости остановиться или двигаться с
низкой скоростью
● всплывающий значок и звуко‐ вой сигнал оповещают об
успешном завершении
парковки
● сообщение об отмене парко‐ вочного маневра

Вождение и управление автомобилем217ВыключениеЧтобы отменить выполняемыйманевр, нажмите на информацион‐
ном дисплее кнопку возврата в
предыдущее окно. Чтобы полно‐
стью выключить систему, нажмите
клавишу ¼ на центральной
консоли.
Система отключится автоматиче‐
ски:
● при выключении зажигания
● при остановке двигателя
● если в течении 5 минут с момента выбора типа маневра
автомобиль не начал движе‐
ние
● после длительной остановки в процессе маневрирования
● в случае срабатывания элек‐ тронной системы динамиче‐
ской стабилизации
● в случае превышения допусти‐
мой скорости
● если водитель препятствует автоматическому вращению
рулевого колеса● после четырех попыток выпол‐
нить маневр (одна попытка
включает движение задним и
передним ходом)
● при открывании двери води‐ теля
● если одно из передних колес столкнется с препятствием
● маневр парковки успешно завершен
При отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей выводится сообщение.
Также подается звуковой сигнал.
Система отключается автоматиче‐
ски, если буксируется прицеп или
установлен держатель велосипе‐
дов и пр., подключенный к электри‐ ческой системе автомобиля.
Для отключения системы на
длительное время обратитесь к
своему дилеру.Неисправности
В случае возникновения неисправ‐ности на цветном информацион‐
ном дисплее отобразится сообще‐
ние и раздастся звуковой сигнал.
В случае возникновения сбоя в
работе усилителя рулевого управ‐
ления загорается сигнализатор
H и на дисплей информацион‐
ного центра водителя выводится
сообщение.9 Предупреждение
При определенных условиях
помешать обнаружению препят‐ ствия могут поверхности пред‐метов или одежды с различнымотражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.

218Вождение и управление автомобилемВнимание
Система может работать менее
эффективно из-за образования
на датчиках наледи или налипа‐ ния снега.
Эффективность работы
системы облегчения парковки
может быть снижена, если авто‐
мобиль сильно загружен.
Особые условия возникают,
если поблизости находятся
высокие автомобили (напри‐
мер, внедорожники, минифур‐
гоны, крупногабаритные
фургоны). Опознавание объек‐
тов и правильный расчет
дистанции до таких автомоби‐
лей (в верхней части) не обес‐
печивается.
Кроме того, система может не обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической
парковки не распознают пред‐
меты, находящиеся за пред‐
елами радиуса действия.
Примечание
Ложные срабатывания датчиков
могут быть вызваны помехами
внешних источников звука или механическими препятствиями (в
этом случае система предупре‐
ждает о наличии несуществую‐
щих объектов).
Проверьте правильность уста‐
новки переднего номерного знака
(знак не должен быть изогнут, с
левого и с правого края между
знаком и бампером не должно
быть зазоров) и датчиков.
Система упреждающей помощи
при парковке может не отреагиро‐
вать, если после начала выполне‐ ния маневра в результате пере‐
строения других автомобилей
пространство, доступное для
парковки, изменится. Система
может распознавать въезды,
арки, дворы и даже перекрестки
как места, доступные для
парковки. После включения пере‐
дачи заднего хода система начи‐
нает маневрирование для въезда
на парковочное место. Удосто‐
верьтесь, что выбранное для
парковки место действительно
свободно.
Система не способна распознав‐ ать неровности покрытия,
например, на строительных
площадках. Вся ответственность
возлагается на водителя.
Система предупреждения о препятствиях в боковыхмертвых зонах
Система предупреждения о
препятствиях в боковых мертвых
зонах обнаруживает опасные
объекты в слепых зонах по обе
стороны автомобиля и сообщает
об этом водителю. Если система
обнаруживает объекты, которые
могут быть невидимы во внутрен‐
них и наружных зеркалах, в каждом
из наружных зеркал выводятся визуальные предупреждающие
сигналы.
