OPEL GRANDLAND X 2018.5 Посібник з експлуатації (in Ukrainian)

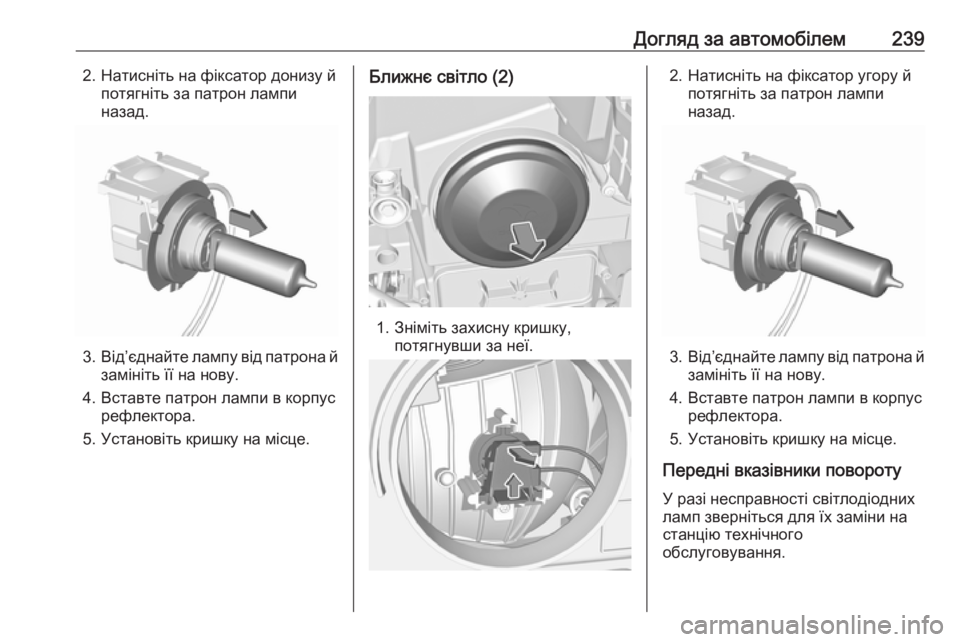

Догляд за автомобілем2392. Натисніть на фіксатор донизу йпотягніть за патрон лампи
назад.
3. Від’єднайте лампу від патрона й
замініть її на нову.
4. Вставте патрон лампи в корпус рефлектора.
5. Установіть кришку на місце.
Ближнє світло (2)
1. Зніміть захисну кришку, потягнувши за неї.
2. Натисніть на фіксатор угору й потягніть за патрон лампи
назад.
3. Від’єднайте лампу від патрона й
замініть її на нову.
4. Вставте патрон лампи в корпус рефлектора.
5. Установіть кришку на місце.
Передні вказівники повороту
У разі несправності світлодіодних ламп зверніться для їх заміни на
станцію технічного
обслуговування.

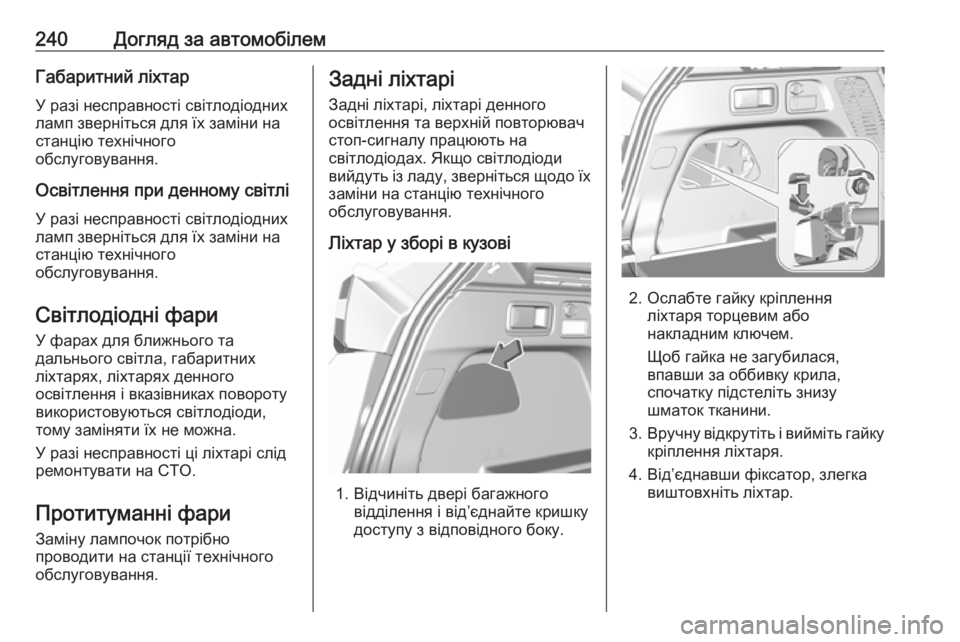

240Догляд за автомобілемГабаритний ліхтарУ разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Освітлення при денному світлі У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Світлодіодні фари
У фарах для ближнього та
дальнього світла, габаритних
ліхтарях, ліхтарях денного
освітлення і вказівниках повороту використовуються світлодіоди,
тому заміняти їх не можна.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.
Протитуманні фари
Заміну лампочок потрібно
проводити на станції технічного
обслуговування.Задні ліхтарі
Задні ліхтарі, ліхтарі денного
освітлення та верхній повторювач
стоп-сигналу працюють на
світлодіодах. Якщо світлодіоди
вийдуть із ладу, зверніться щодо їх заміни на станцію технічного
обслуговування.
Ліхтар у зборі в кузові
1. Відчиніть двері багажного відділення і від’єднайте кришку
доступу з відповідного боку.
2. Ослабте гайку кріплення ліхтаря торцевим або
накладним ключем.
Щоб гайка не загубилася,
впавши за оббивку крила,
спочатку підстеліть знизу
шматок тканини.
3. Вручну відкрутіть і вийміть гайку
кріплення ліхтаря.
4. Від’єднавши фіксатор, злегка виштовхніть ліхтар.

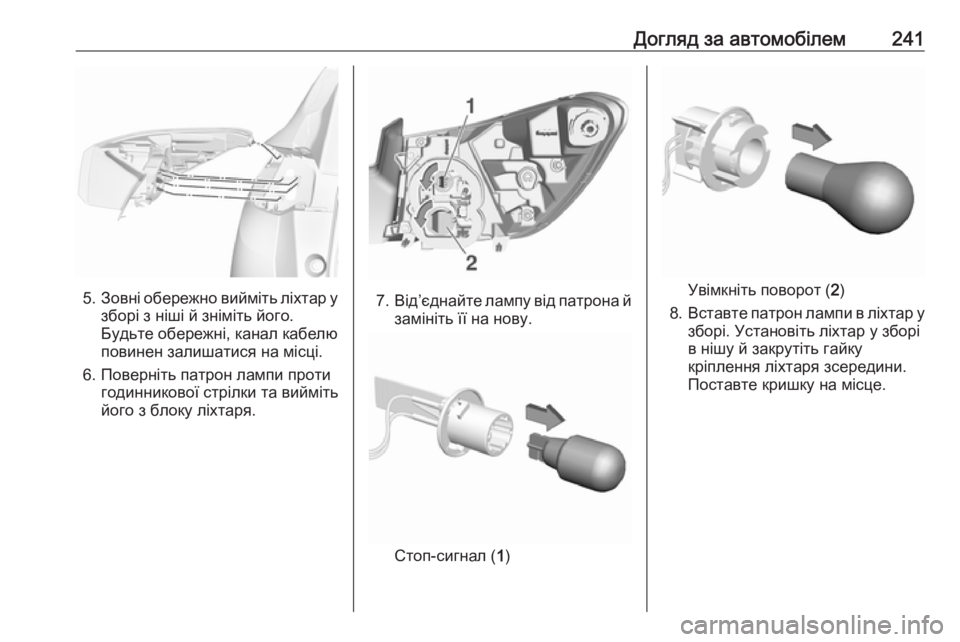

Догляд за автомобілем241
5.Зовні обережно вийміть ліхтар у
зборі з ніші й зніміть його.
Будьте обережні, канал кабелю
повинен залишатися на місці.
6. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.7. Від’єднайте лампу від патрона й
замініть її на нову.
Стоп-сигнал ( 1)
Увімкніть поворот ( 2)
8. Вставте патрон лампи в ліхтар у
зборі. Установіть ліхтар у зборі в нішу й закрутіть гайку
кріплення ліхтаря зсередини.
Поставте кришку на місце.

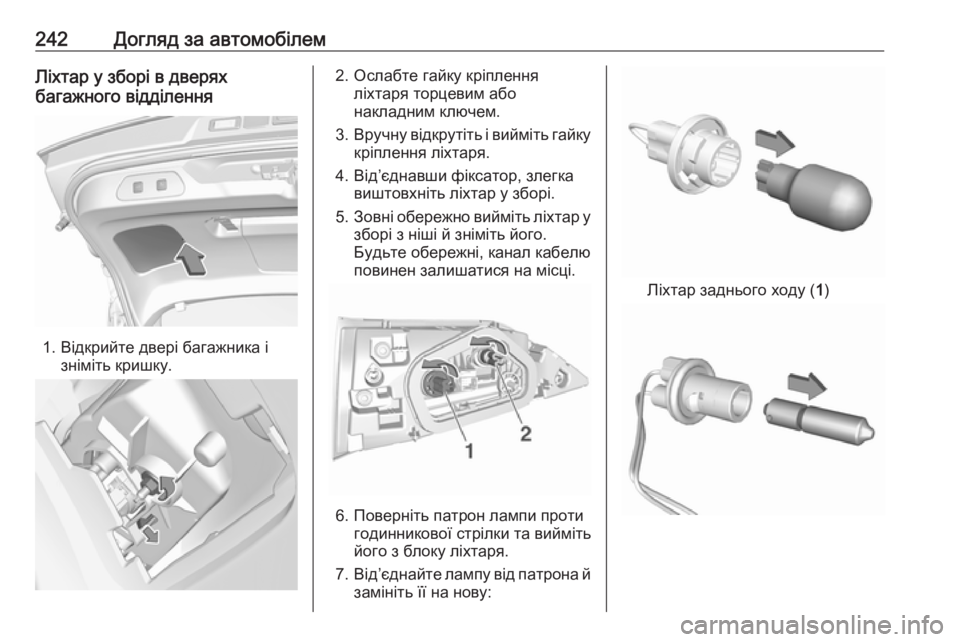

242Догляд за автомобілемЛіхтар у зборі в дверях
багажного відділення
1. Відкрийте двері багажника і зніміть кришку.
2. Ослабте гайку кріпленняліхтаря торцевим або
накладним ключем.
3. Вручну відкрутіть і вийміть гайку
кріплення ліхтаря.
4. Від’єднавши фіксатор, злегка виштовхніть ліхтар у зборі.
5. Зовні обережно вийміть ліхтар у
зборі з ніші й зніміть його.
Будьте обережні, канал кабелю
повинен залишатися на місці.
6. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.
7. Від’єднайте лампу від патрона й
замініть її на нову:
Ліхтар заднього ходу ( 1)

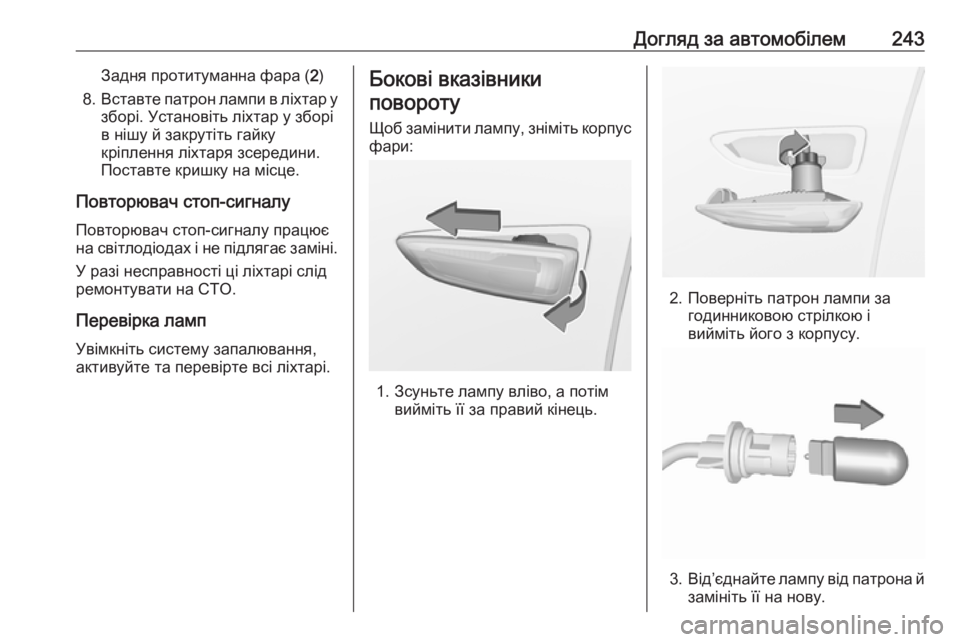

Догляд за автомобілем243Задня протитуманна фара (2)
8. Вставте патрон лампи в ліхтар у
зборі. Установіть ліхтар у зборі
в нішу й закрутіть гайку
кріплення ліхтаря зсередини.
Поставте кришку на місце.
Повторювач стоп-сигналу
Повторювач стоп-сигналу працює
на світлодіодах і не підлягає заміні.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Перевірка ламп
Увімкніть систему запалювання, активуйте та перевірте всі ліхтарі.Бокові вказівники
повороту
Щоб замінити лампу, зніміть корпус фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи загодинниковою стрілкою і
вийміть його з корпусу.
3. Від’єднайте лампу від патрона й
замініть її на нову.

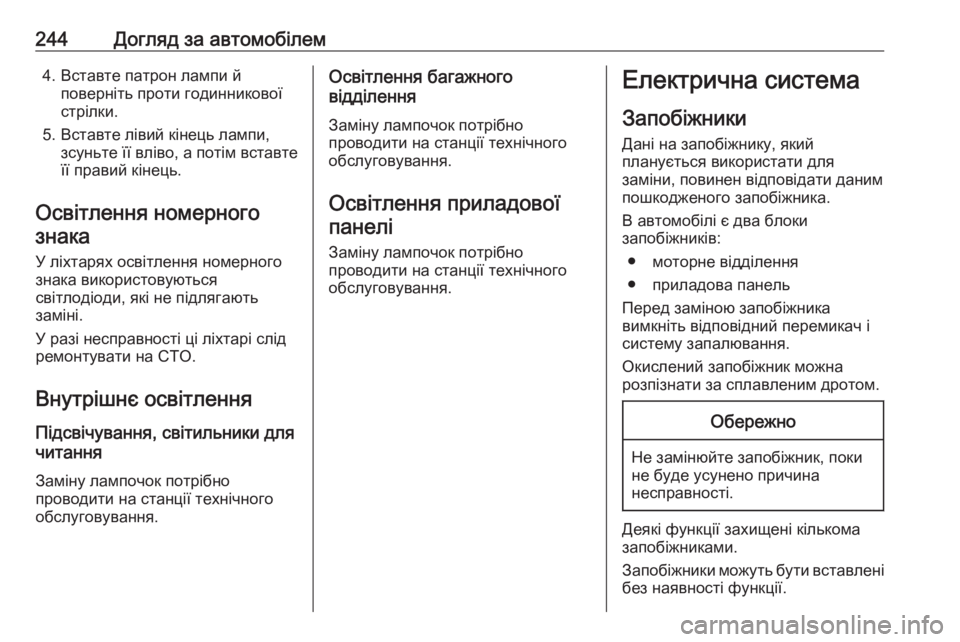

244Догляд за автомобілем4. Вставте патрон лампи йповерніть проти годинникової
стрілки.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного
знака
У ліхтарях освітлення номерного знака використовуються
світлодіоди, які не підлягають
заміні.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Внутрішнє освітлення Підсвічування, світильники для
читання
Заміну лампочок потрібно
проводити на станції технічного обслуговування.Освітлення багажного
відділення
Заміну лампочок потрібно
проводити на станції технічного
обслуговування.
Освітлення приладовоїпанелі
Заміну лампочок потрібно
проводити на станції технічного обслуговування.Електрична система
Запобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищені кількома запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.

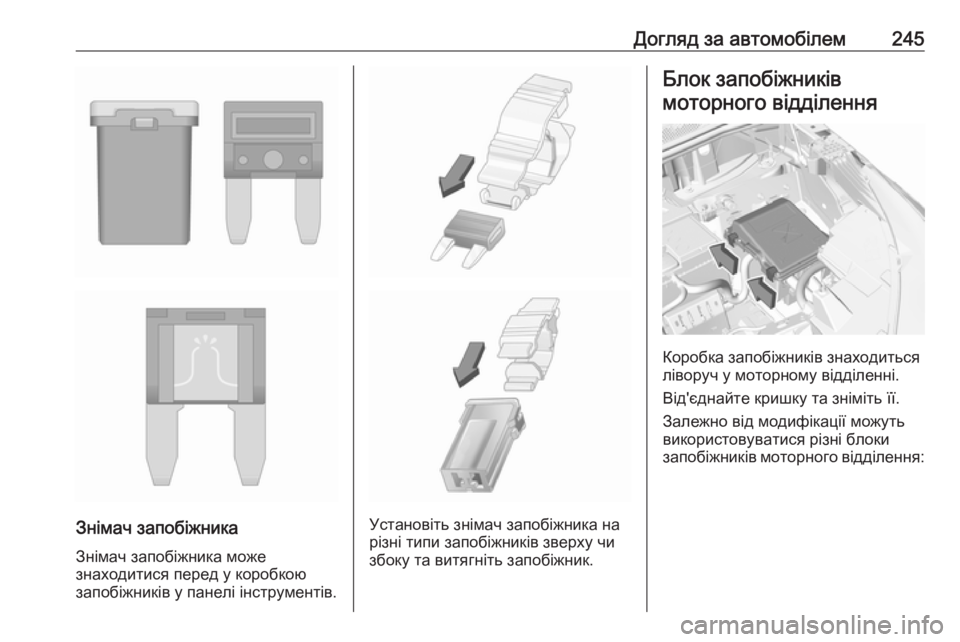

Догляд за автомобілем245
Знімач запобіжника
Знімач запобіжника може
знаходитися перед у коробкою запобіжників у панелі інструментів.Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
Залежно від модифікації можуть
використовуватися різні блоки
запобіжників моторного відділення:

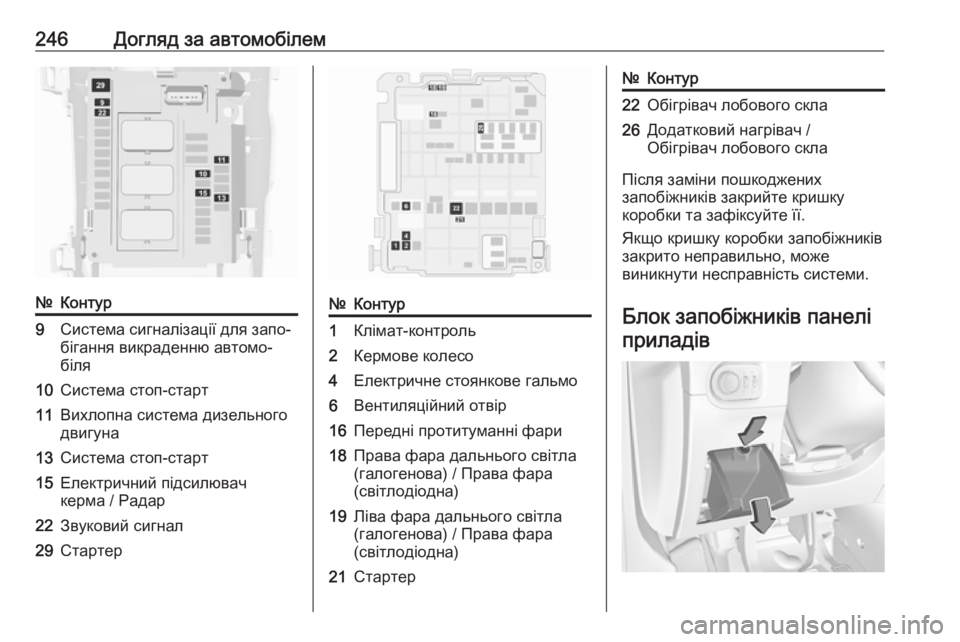

246Догляд за автомобілем№Контур9Система сигналізації для запо‐
бігання викраденню автомо‐
біля10Система стоп-старт11Вихлопна система дизельного
двигуна13Система стоп-старт15Електричний підсилювач
керма / Радар22Звуковий сигнал29Стартер№Контур1Клімат-контроль2Кермове колесо4Електричне стоянкове гальмо6Вентиляційний отвір16Передні протитуманні фари18Права фара дальнього світла
(галогенова) / Права фара
(світлодіодна)19Ліва фара дальнього світла
(галогенова) / Права фара
(світлодіодна)21Стартер№Контур22Обігрівач лобового скла26Додатковий нагрівач /
Обігрівач лобового скла
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та зафіксуйте її.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панеліприладів

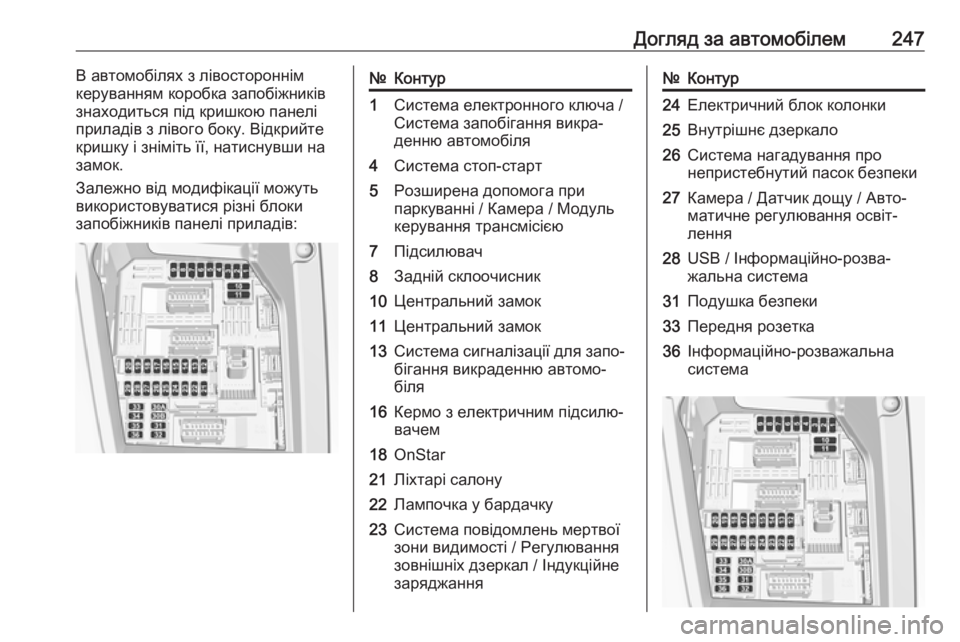

Догляд за автомобілем247В автомобілях з лівостороннім
керуванням коробка запобіжників
знаходиться під кришкою панелі
приладів з лівого боку. Відкрийте
кришку і зніміть її, натиснувши на
замок.
Залежно від модифікації можуть
використовуватися різні блоки
запобіжників панелі приладів:№Контур1Система електронного ключа /
Система запобігання викра‐
денню автомобіля4Система стоп-старт5Розширена допомога при
паркуванні / Камера / Модуль
керування трансмісією7Підсилювач8Задній склоочисник10Центральний замок11Центральний замок13Система сигналізації для запо‐
бігання викраденню автомо‐
біля16Кермо з електричним підсилю‐
вачем18OnStar21Ліхтарі салону22Лампочка у бардачку23Система повідомлень мертвої
зони видимості / Регулювання
зовнішніх дзеркал / Індукційне
заряджання№Контур24Електричний блок колонки25Внутрішнє дзеркало26Система нагадування про
непристебнутий пасок безпеки27Камера / Датчик дощу / Авто‐
матичне регулювання освіт‐
лення28USB / Інформаційно-розва‐
жальна система31Подушка безпеки33Передня розетка36Інформаційно-розважальна
система

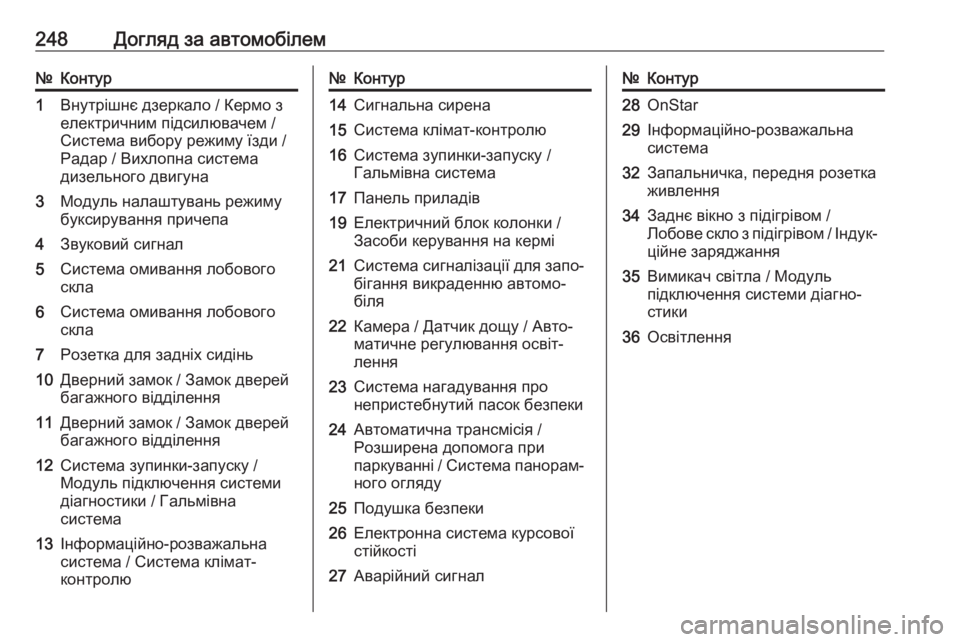

248Догляд за автомобілем№Контур1Внутрішнє дзеркало / Кермо з
електричним підсилювачем /
Система вибору режиму їзди /
Радар / Вихлопна система
дизельного двигуна3Модуль налаштувань режиму
буксирування причепа4Звуковий сигнал5Система омивання лобового
скла6Система омивання лобового
скла7Розетка для задніх сидінь10Дверний замок / Замок дверей
багажного відділення11Дверний замок / Замок дверей багажного відділення12Система зупинки-запуску /
Модуль підключення системи
діагностики / Гальмівна
система13Інформаційно-розважальна
система / Система клімат-
контролю№Контур14Сигнальна сирена15Система клімат-контролю16Система зупинки-запуску /
Гальмівна система17Панель приладів19Електричний блок колонки /
Засоби керування на кермі21Система сигналізації для запо‐
бігання викраденню автомо‐
біля22Камера / Датчик дощу / Авто‐
матичне регулювання освіт‐
лення23Система нагадування про
непристебнутий пасок безпеки24Автоматична трансмісія /
Розширена допомога при
паркуванні / Система панорам‐ ного огляду25Подушка безпеки26Електронна система курсової
стійкості27Аварійний сигнал№Контур28OnStar29Інформаційно-розважальна
система32Запальничка, передня розетка
живлення34Заднє вікно з підігрівом /
Лобове скло з підігрівом / Індук‐ ційне заряджання35Вимикач світла / Модуль
підключення системи діагно‐
стики36Освітлення
