OPEL GRANDLAND X 2018.75 Manual de utilizare (in Romanian)

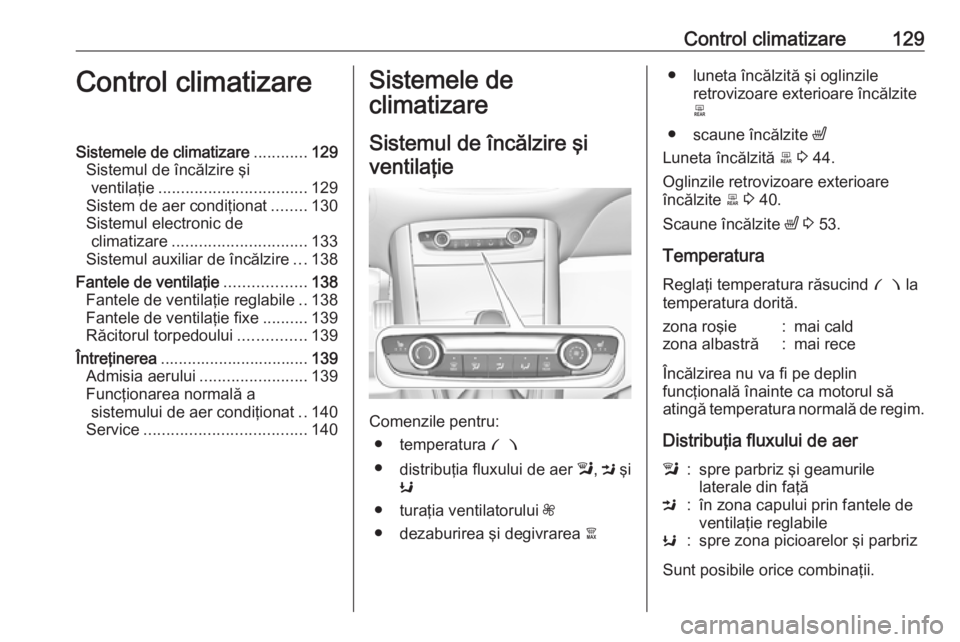

Control climatizare129Control climatizareSistemele de climatizare............129
Sistemul de încălzire şi ventilaţie ................................. 129
Sistem de aer condiţionat ........130
Sistemul electronic de climatizare .............................. 133
Sistemul auxiliar de încălzire ...138
Fantele de ventilaţie ..................138
Fantele de ventilaţie reglabile ..138
Fantele de ventilaţie fixe ..........139
Răcitorul torpedoului ...............139
Întreţinerea ................................. 139
Admisia aerului ........................139
Funcţionarea normală a sistemului de aer condiţionat ..140
Service .................................... 140Sistemele de
climatizare
Sistemul de încălzire şiventilaţie
Comenzile pentru: ● temperatura £
● distribuţia fluxului de aer l, M şi
K
● turaţia ventilatorului Z
● dezaburirea şi degivrarea à
● luneta încălzită şi oglinzile
retrovizoare exterioare încălzite
b
● scaune încălzite ß
Luneta încălzită b 3 44.
Oglinzile retrovizoare exterioare
încălzite b 3 40.
Scaune încălzite ß 3 53.
Temperatura
Reglaţi temperatura răsucind £ la
temperatura dorită.zona roşie:mai caldzona albastră:mai rece
Încălzirea nu va fi pe deplin
funcţională înainte ca motorul să
atingă temperatura normală de regim.
Distribuţia fluxului de aer
l:spre parbriz şi geamurile
laterale din faţăM:în zona capului prin fantele de
ventilaţie reglabileK:spre zona picioarelor şi parbriz
Sunt posibile orice combinaţii.

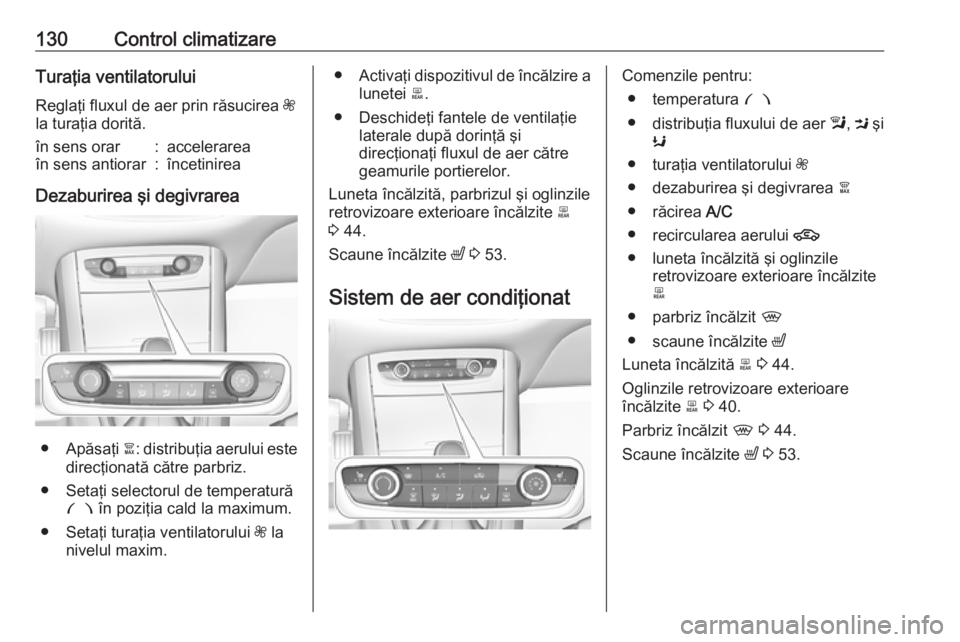

130Control climatizareTuraţia ventilatoruluiReglaţi fluxul de aer prin răsucirea Z
la turaţia dorită.în sens orar:accelerareaîn sens antiorar:încetinirea
Dezaburirea şi degivrarea
● Apăsaţi à: distribuţia aerului este
direcţionată către parbriz.
● Setaţi selectorul de temperatură £ în poziţia cald la maximum.
● Setaţi turaţia ventilatorului Z la
nivelul maxim.
● Activaţi dispozitivul de încălzire a
lunetei b.
● Deschideţi fantele de ventilaţie laterale după dorinţă şi
direcţionaţi fluxul de aer către geamurile portierelor.
Luneta încălzită, parbrizul şi oglinzile
retrovizoare exterioare încălzite b
3 44.
Scaune încălzite ß 3 53.
Sistem de aer condiţionatComenzile pentru: ● temperatura £
● distribuţia fluxului de aer l, M şi
K
● turaţia ventilatorului Z
● dezaburirea şi degivrarea à
● răcirea A/C
● recircularea aerului 4
● luneta încălzită şi oglinzile retrovizoare exterioare încălzite
b
● parbriz încălzit ,
● scaune încălzite ß
Luneta încălzită b 3 44.
Oglinzile retrovizoare exterioare
încălzite b 3 40.
Parbriz încălzit , 3 44.
Scaune încălzite ß 3 53.

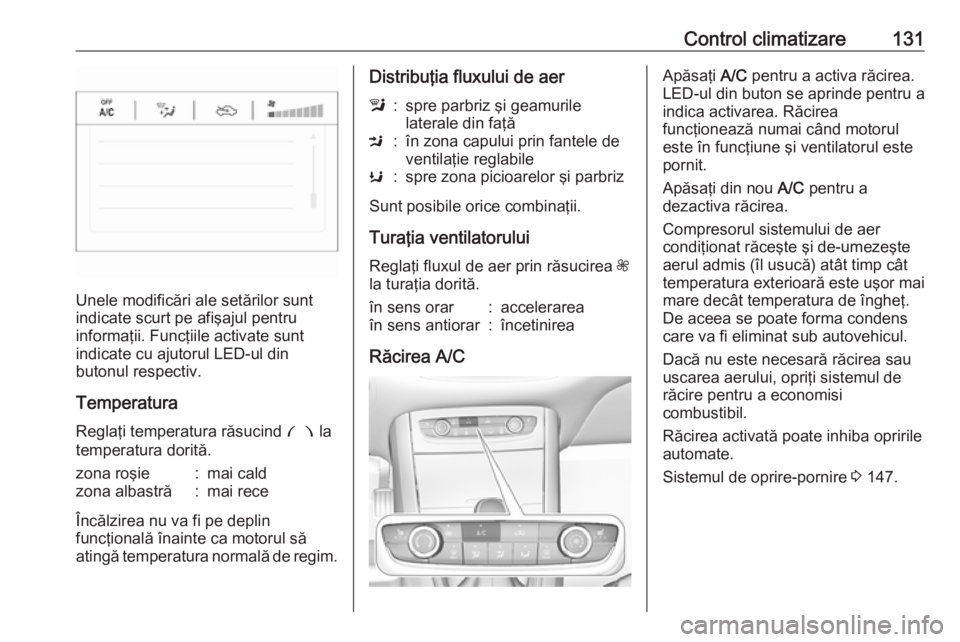

Control climatizare131
Unele modificări ale setărilor sunt
indicate scurt pe afişajul pentru
informaţii. Funcţiile activate sunt
indicate cu ajutorul LED-ul din
butonul respectiv.
Temperatura
Reglaţi temperatura răsucind £ la
temperatura dorită.
zona roşie:mai caldzona albastră:mai rece
Încălzirea nu va fi pe deplin
funcţională înainte ca motorul să
atingă temperatura normală de regim.
Distribuţia fluxului de aerl:spre parbriz şi geamurile
laterale din faţăM:în zona capului prin fantele de
ventilaţie reglabileK:spre zona picioarelor şi parbriz
Sunt posibile orice combinaţii.
Turaţia ventilatorului
Reglaţi fluxul de aer prin răsucirea Z
la turaţia dorită.
în sens orar:accelerareaîn sens antiorar:încetinirea
Răcirea A/C
Apăsaţi A/C pentru a activa răcirea.
LED-ul din buton se aprinde pentru a indica activarea. Răcirea
funcţionează numai când motorul
este în funcţiune şi ventilatorul este
pornit.
Apăsaţi din nou A/C pentru a
dezactiva răcirea.
Compresorul sistemului de aer
condiţionat răceşte şi de-umezeşte
aerul admis (îl usucă) atât timp cât
temperatura exterioară este uşor mai mare decât temperatura de îngheţ.
De aceea se poate forma condens
care va fi eliminat sub autovehicul.
Dacă nu este necesară răcirea sau
uscarea aerului, opriţi sistemul de
răcire pentru a economisi
combustibil.
Răcirea activată poate inhiba opririle
automate.
Sistemul de oprire-pornire 3 147.

132Control climatizareSistemul de recirculare a aerului
Apăsaţi 4 pentru a activa modul de
recirculare a aerului. LED-ul din buton se aprinde pentru a indica activarea.
Apăsaţi 4 din nou pentru a
dezactiva modul de recirculare a aerului.
9 Avertisment
Funcţionarea în modul de
recirculare a aerului reduce fluxul
de aer admis în habitaclu.
Funcţionarea sistemului fără
funcţia de răcire cauzează
creşterea umidităţii aerului din
interior, iar geamurile se pot aburi
dinspre interior. Calitatea aerului din interior se deteriorează, ceea
ce poate cauza somnolenţă
pasagerilor.
În condiţii de aer ambiant cald şi foarte umed, parbrizul ar putea să se
aburească dinspre exterior, atunci
când este orientat un flux de aer rece
către acesta. Dacă parbrizul se
abureşte dinspre exterior, activaţi
ştergătorul de parbriz şi dezactivaţi
l .
Răcire maximă
Deschideţi pentru scurt timp
geamurile astfel încât aerul fierbinte
să fie eliminat rapid.
● Porniţi răcirea A/C.
● Apăsaţi 4 pentru pornirea
sistemului de recirculare a
aerului.
● Apăsaţi M pentru distribuţia
aerului.
● Setaţi selectorul de temperatură £ în poziţia rece la maximum.
● Setaţi turaţia ventilatorului Z la
nivelul maxim.
● Deschideţi toate fantele de ventilaţie.
Luneta încălzită, parbrizul şi oglinzile
retrovizoare exterioare încălzite b
3 44.
Scaune încălzite ß 3 53.

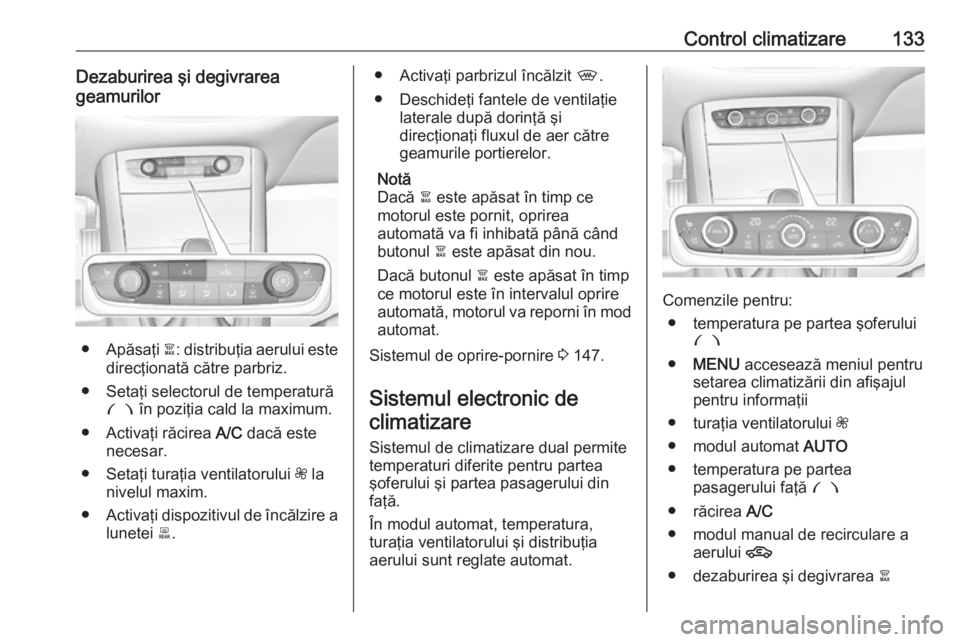

Control climatizare133Dezaburirea şi degivrareageamurilor
● Apăsaţi à: distribuţia aerului este
direcţionată către parbriz.
● Setaţi selectorul de temperatură £ în poziţia cald la maximum.
● Activaţi răcirea A/C dacă este
necesar.
● Setaţi turaţia ventilatorului Z la
nivelul maxim.
● Activaţi dispozitivul de încălzire a
lunetei b.
● Activaţi parbrizul încălzit ,.
● Deschideţi fantele de ventilaţie laterale după dorinţă şi
direcţionaţi fluxul de aer către
geamurile portierelor.
Notă
Dacă à este apăsat în timp ce
motorul este pornit, oprirea
automată va fi inhibată până când
butonul à este apăsat din nou.
Dacă butonul à este apăsat în timp
ce motorul este în intervalul oprire
automată, motorul va reporni în mod
automat.
Sistemul de oprire-pornire 3 147.
Sistemul electronic de climatizare
Sistemul de climatizare dual permite
temperaturi diferite pentru partea
şoferului şi partea pasagerului din
faţă.
În modul automat, temperatura,
turaţia ventilatorului şi distribuţia
aerului sunt reglate automat.
Comenzile pentru:
● temperatura pe partea şoferului £
● MENU accesează meniul pentru
setarea climatizării din afişajul
pentru informaţii
● turaţia ventilatorului Z
● modul automat AUTO
● temperatura pe partea pasagerului faţă £
● răcirea A/C
● modul manual de recirculare a aerului 4
● dezaburirea şi degivrarea à

134Control climatizare● luneta încălzită şi oglinzileretrovizoare exterioare încălzite
b
● parbriz încălzit ,
● scaune încălzite ß
● scaune ventilate A
Luneta încălzită Ü 3 44.
Oglinzile retrovizoare exterioare
încălzite Ü 3 40.
Scaune încălzite ß 3 53.
Scaune ventilate A 3 54.
Funcţiile activate sunt indicate cu ajutorul LED-ul din comanda
respectivă.
Sistemul electronic de climatizare
este complet funcţional numai cu
motorul pornit.Meniul setărilor controlului
climatizării
Apăsaţi MENU pentru a seta manual
următoarele funcţii ale controlului climatizării:
● distribuţia fluxului de aer l, M , K
● turaţia ventilatorului Z
● temperatura pentru partea şoferului şi partea pasagerului
din faţă
● sincronizarea temperaturii zonei duble MONO
● răcirea A/C
● modul automat AUTO
Se poate afişa de asemenea meniul
setărilor climatizării:
● prin selectarea opţiunii Climat din
afişajul color pentru informaţii de
7" sau
● prin apăsarea Í şi apoi
selectarea Climatizării din meniul
de pe
Afişajul color pentru informaţii de 8".
Modul automat AUTO

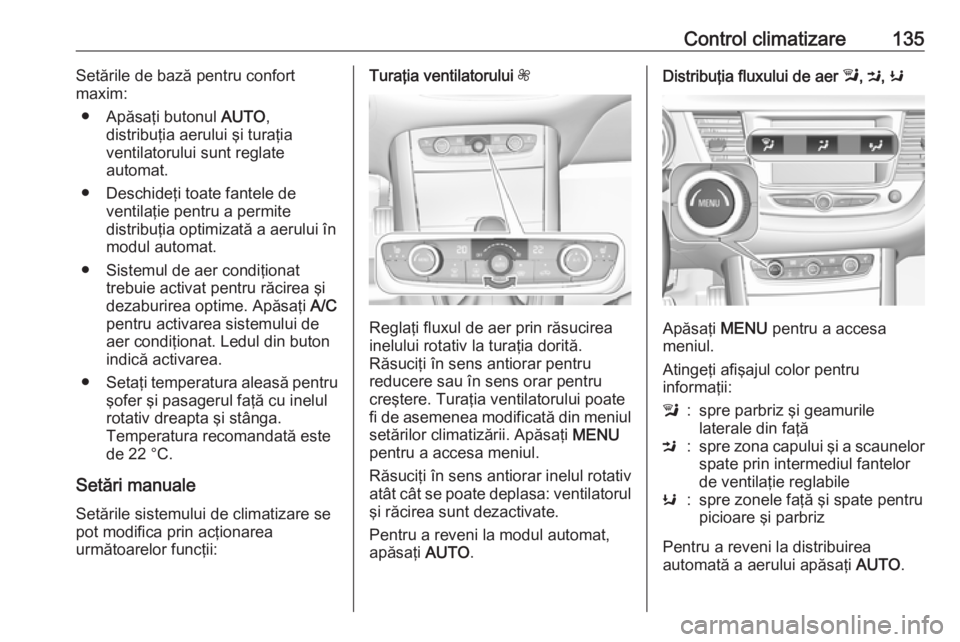

Control climatizare135Setările de bază pentru confort
maxim:
● Apăsaţi butonul AUTO,
distribuţia aerului şi turaţia
ventilatorului sunt reglate
automat.
● Deschideţi toate fantele de ventilaţie pentru a permite
distribuţia optimizată a aerului în
modul automat.
● Sistemul de aer condiţionat trebuie activat pentru răcirea şi
dezaburirea optime. Apăsaţi A/C
pentru activarea sistemului de
aer condiţionat. Ledul din buton
indică activarea.
● Setaţi temperatura aleasă pentru
şofer şi pasagerul faţă cu inelul
rotativ dreapta şi stânga.
Temperatura recomandată este
de 22 °C.
Setări manuale Setările sistemului de climatizare se
pot modifica prin acţionarea
următoarelor funcţii:Turaţia ventilatorului Z
Reglaţi fluxul de aer prin răsucirea
inelului rotativ la turaţia dorită.
Răsuciţi în sens antiorar pentru
reducere sau în sens orar pentru
creştere. Turaţia ventilatorului poate fi de asemenea modificată din meniul
setărilor climatizării. Apăsaţi MENU
pentru a accesa meniul.
Răsuciţi în sens antiorar inelul rotativ
atât cât se poate deplasa: ventilatorul şi răcirea sunt dezactivate.
Pentru a reveni la modul automat,
apăsaţi AUTO.
Distribuţia fluxului de aer l, M , K
Apăsaţi MENU pentru a accesa
meniul.
Atingeţi afişajul color pentru
informaţii:
l:spre parbriz şi geamurile
laterale din faţăM:spre zona capului şi a scaunelor
spate prin intermediul fantelor
de ventilaţie reglabileK:spre zonele faţă şi spate pentru
picioare şi parbriz
Pentru a reveni la distribuirea
automată a aerului apăsaţi AUTO.

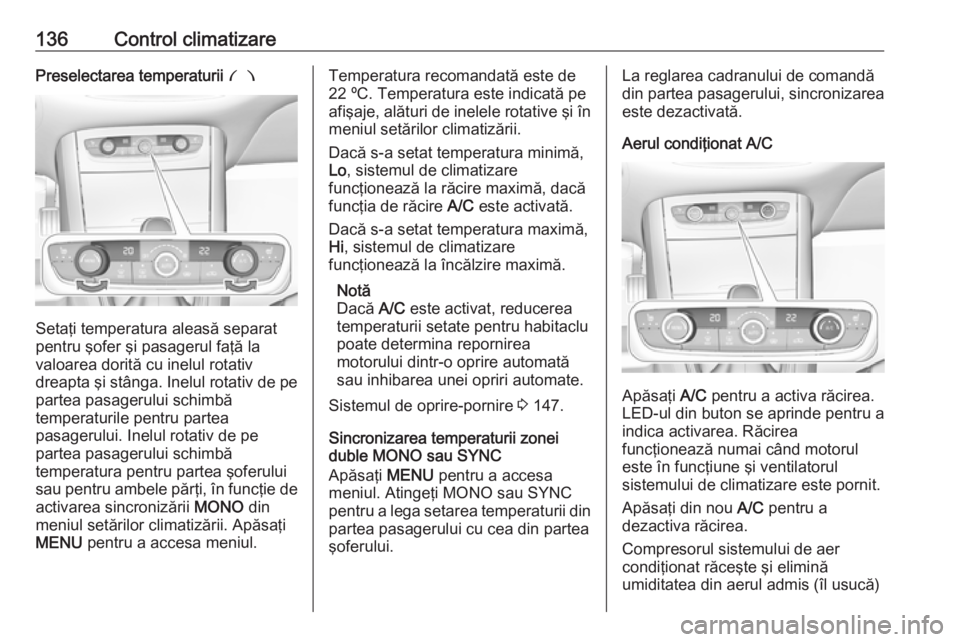

136Control climatizarePreselectarea temperaturii £
Setaţi temperatura aleasă separat
pentru şofer şi pasagerul faţă la
valoarea dorită cu inelul rotativ
dreapta şi stânga. Inelul rotativ de pe
partea pasagerului schimbă
temperaturile pentru partea
pasagerului. Inelul rotativ de pe
partea pasagerului schimbă
temperatura pentru partea şoferului
sau pentru ambele părţi, în funcţie de activarea sincronizării MONO din
meniul setărilor climatizării. Apăsaţi
MENU pentru a accesa meniul.
Temperatura recomandată este de
22 ºC. Temperatura este indicată pe
afişaje, alături de inelele rotative şi în
meniul setărilor climatizării.
Dacă s-a setat temperatura minimă,
Lo , sistemul de climatizare
funcţionează la răcire maximă, dacă
funcţia de răcire A/C este activată.
Dacă s-a setat temperatura maximă,
Hi , sistemul de climatizare
funcţionează la încălzire maximă.
Notă
Dacă A/C este activat, reducerea
temperaturii setate pentru habitaclu
poate determina repornirea
motorului dintr-o oprire automată
sau inhibarea unei opriri automate.
Sistemul de oprire-pornire 3 147.
Sincronizarea temperaturii zonei duble MONO sau SYNC
Apăsaţi MENU pentru a accesa
meniul. Atingeţi MONO sau SYNC
pentru a lega setarea temperaturii din
partea pasagerului cu cea din partea
şoferului.La reglarea cadranului de comandă
din partea pasagerului, sincronizarea
este dezactivată.
Aerul condiţionat A/C
Apăsaţi A/C pentru a activa răcirea.
LED-ul din buton se aprinde pentru a indica activarea. Răcirea
funcţionează numai când motorul
este în funcţiune şi ventilatorul
sistemului de climatizare este pornit.
Apăsaţi din nou A/C pentru a
dezactiva răcirea.
Compresorul sistemului de aer
condiţionat răceşte şi elimină
umiditatea din aerul admis (îl usucă)

Control climatizare137atunci când temperatura exterioară
depăşeşte un nivel specificat. De
aceea se poate forma condens care
va fi eliminat sub autovehicul.
Dacă nu este necesară răcirea sau
uscarea aerului, opriţi sistemul de
răcire pentru a economisi
combustibil.
Modul manual de recirculare a
aerului 4
Apăsaţi 4 pentru a activa modul de
recirculare a aerului. LED-ul din buton se aprinde pentru a indica activarea.
Apăsaţi din nou 4 pentru a
dezactiva modul de recirculare a aerului.
9 Avertisment
Funcţionarea în modul de
recirculare a aerului reduce fluxul
de aer admis în habitaclu.
Funcţionarea sistemului fără
funcţia de răcire cauzează
creşterea umidităţii aerului din
interior, iar geamurile se pot aburi
dinspre interior. Calitatea aerului din habitaclu se deteriorează,
ceea ce poate cauza somnolenţă
pasagerilor.
În condiţii de aer ambiant cald şi foarte umed, parbrizul ar putea să se
aburească dinspre exterior, atunci
când este orientat un flux de aer rece
către acesta. Dacă parbrizul se
abureşte dinspre exterior, activaţi
ştergătorul de parbriz şi dezactivaţi
l .
Dezaburirea şi degivrarea
geamurilor à
● Apăsaţi à. LED-ul din buton se
aprinde pentru a indica activarea.
● Temperatura şi distribuţia fluxului
de aer sunt reglate automat iar
ventilatorul funcţionează la
turaţie maximă.
● Porniţi sistemul de aer condiţionat prin apăsarea A/C
dacă este necesar.
● Activaţi dispozitivul de încălzire a
lunetei b.

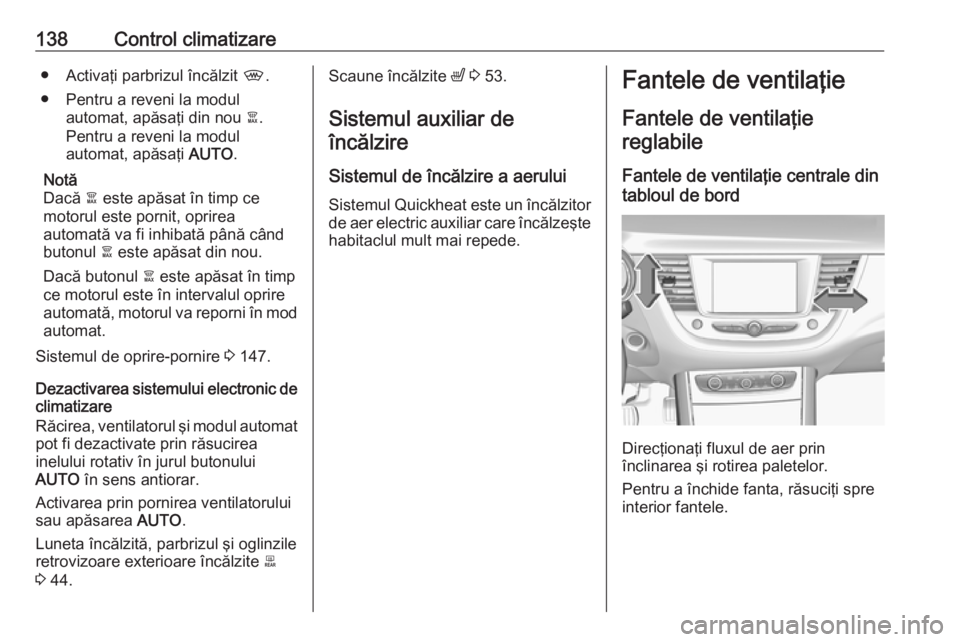

138Control climatizare● Activaţi parbrizul încălzit ,.
● Pentru a reveni la modul automat, apăsaţi din nou à.
Pentru a reveni la modul
automat, apăsaţi AUTO.
Notă
Dacă à este apăsat în timp ce
motorul este pornit, oprirea
automată va fi inhibată până când
butonul à este apăsat din nou.
Dacă butonul à este apăsat în timp
ce motorul este în intervalul oprire
automată, motorul va reporni în mod
automat.
Sistemul de oprire-pornire 3 147.
Dezactivarea sistemului electronic de climatizare
Răcirea, ventilatorul şi modul automat
pot fi dezactivate prin răsucirea
inelului rotativ în jurul butonului
AUTO în sens antiorar.
Activarea prin pornirea ventilatorului
sau apăsarea AUTO.
Luneta încălzită, parbrizul şi oglinzile
retrovizoare exterioare încălzite b
3 44.Scaune încălzite ß 3 53.
Sistemul auxiliar de
încălzire
Sistemul de încălzire a aerului
Sistemul Quickheat este un încălzitor
de aer electric auxiliar care încălzeşte
habitaclul mult mai repede.Fantele de ventilaţie
Fantele de ventilaţie reglabile
Fantele de ventilaţie centrale din tabloul de bord
Direcţionaţi fluxul de aer prin
înclinarea şi rotirea paletelor.
Pentru a închide fanta, răsuciţi spre interior fantele.
