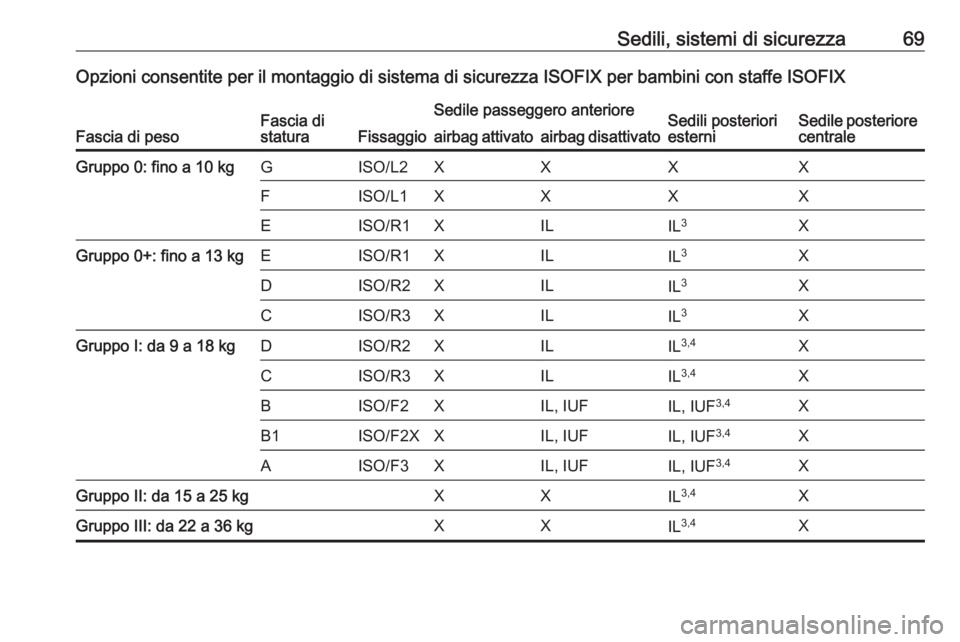

Sedili, sistemi di sicurezza69Opzioni consentite per il montaggio di sistema di sicurezza ISOFIX per bambini con staffe ISOFIX
Fascia di pesoFascia di
staturaFissaggio
Sedile passeggero anterioreSedili posteriori
esterniSedile posteriore centraleairbag attivatoairbag disattivatoGruppo 0: fino a 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3XGruppo 0+: fino a 13 kgEISO/R1XILIL3XDISO/R2XILIL 3XCISO/R3XILIL3XGruppo I: da 9 a 18 kgDISO/R2XILIL3,4XCISO/R3XILIL 3,4XBISO/F2XIL, IUFIL, IUF 3,4XB1ISO/F2XXIL, IUFIL, IUF3,4XAISO/F3XIL, IUFIL, IUF3,4XGruppo II: da 15 a 25 kgXXIL3,4XGruppo III: da 22 a 36 kgXXIL3,4X

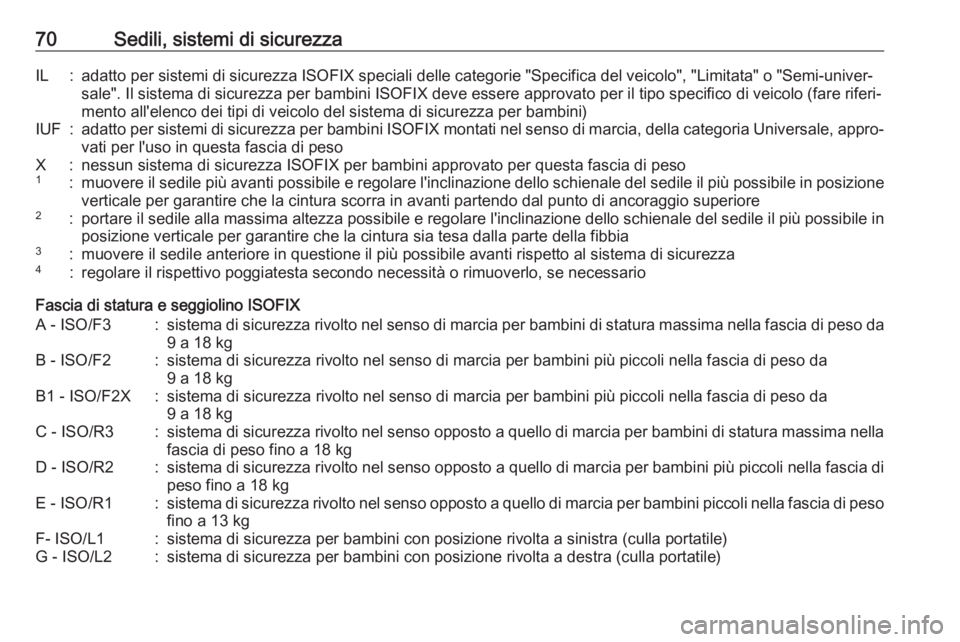

70Sedili, sistemi di sicurezzaIL:adatto per sistemi di sicurezza ISOFIX speciali delle categorie "Specifica del veicolo", "Limitata" o "Semi-univer‐sale". Il sistema di sicurezza per bambini ISOFIX deve essere approvato per il tipo specifico di veicolo (fare riferi‐
mento all'elenco dei tipi di veicolo del sistema di sicurezza per bambini)IUF:adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, appro‐
vati per l'uso in questa fascia di pesoX:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso1:muovere il sedile più avanti possibile e regolare l'inclinazione dello schienale del sedile il più possibile in posizione verticale per garantire che la cintura scorra in avanti partendo dal punto di ancoraggio superiore2:portare il sedile alla massima altezza possibile e regolare l'inclinazione dello schienale del sedile il più possibile inposizione verticale per garantire che la cintura sia tesa dalla parte della fibbia3:muovere il sedile anteriore in questione il più possibile avanti rispetto al sistema di sicurezza4:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario
Fascia di statura e seggiolino ISOFIX
A - ISO/F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da
9 a 18 kgB - ISO/F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgB1 - ISO/F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgC - ISO/R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kgD - ISO/R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kgE - ISO/R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kgF- ISO/L1:sistema di sicurezza per bambini con posizione rivolta a sinistra (culla portatile)G - ISO/L2:sistema di sicurezza per bambini con posizione rivolta a destra (culla portatile)

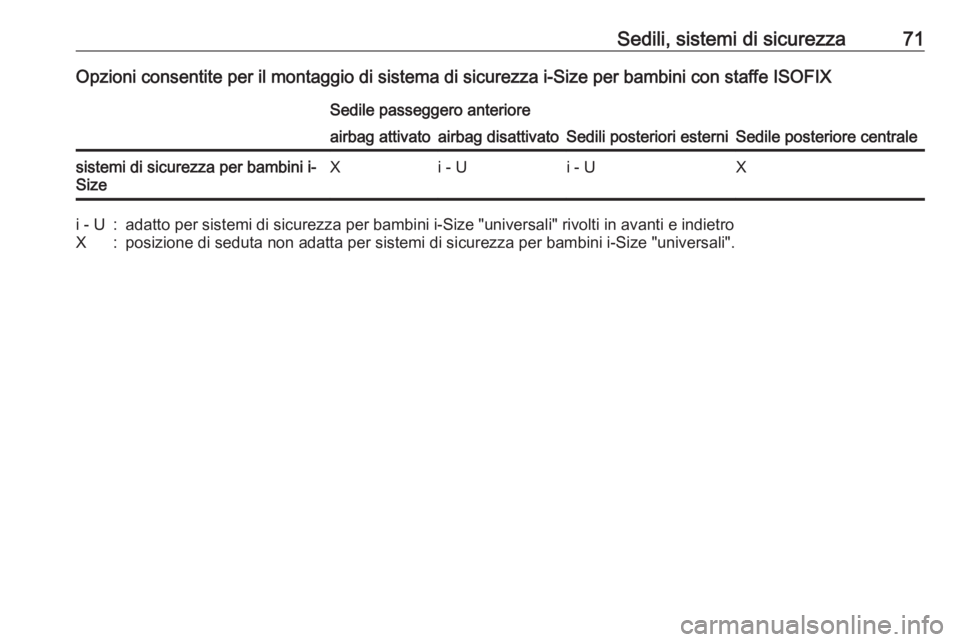

Sedili, sistemi di sicurezza71Opzioni consentite per il montaggio di sistema di sicurezza i-Size per bambini con staffe ISOFIXSedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
airbag attivatoairbag disattivatosistemi di sicurezza per bambini i-
SizeXi - Ui - UXi - U:adatto per sistemi di sicurezza per bambini i-Size "universali" rivolti in avanti e indietroX:posizione di seduta non adatta per sistemi di sicurezza per bambini i-Size "universali".

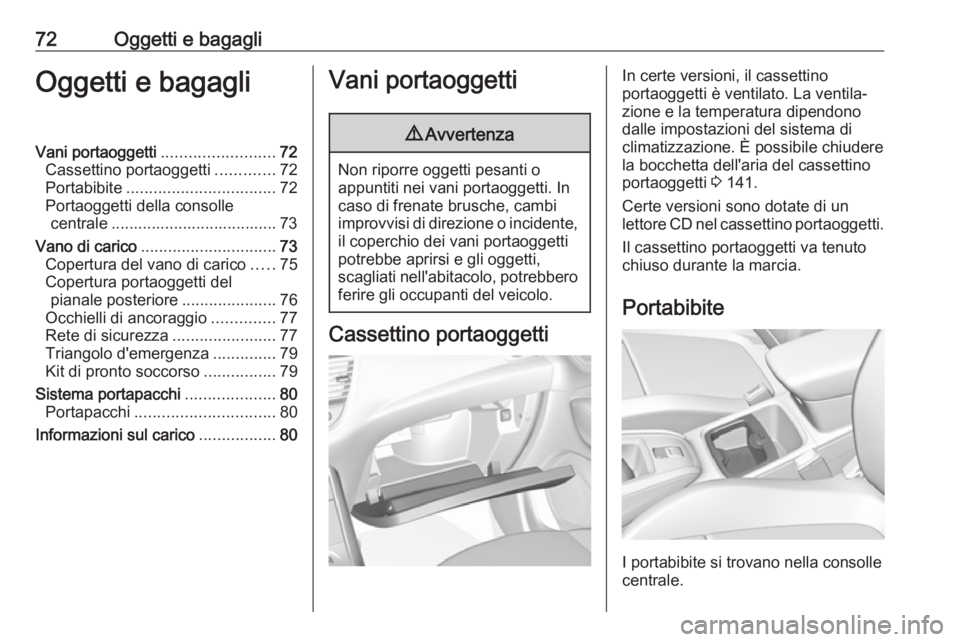

72Oggetti e bagagliOggetti e bagagliVani portaoggetti.........................72
Cassettino portaoggetti .............72
Portabibite ................................. 72
Portaoggetti della consolle centrale ..................................... 73
Vano di carico .............................. 73
Copertura del vano di carico .....75
Copertura portaoggetti del pianale posteriore .....................76
Occhielli di ancoraggio ..............77
Rete di sicurezza .......................77
Triangolo d'emergenza ..............79
Kit di pronto soccorso ................79
Sistema portapacchi ....................80
Portapacchi ............................... 80
Informazioni sul carico .................80Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o
appuntiti nei vani portaoggetti. In
caso di frenate brusche, cambi
improvvisi di direzione o incidente, il coperchio dei vani portaoggetti
potrebbe aprirsi e gli oggetti,
scagliati nell'abitacolo, potrebbero
ferire gli occupanti del veicolo.
Cassettino portaoggetti
In certe versioni, il cassettino
portaoggetti è ventilato. La ventila‐
zione e la temperatura dipendono
dalle impostazioni del sistema di
climatizzazione. È possibile chiudere
la bocchetta dell'aria del cassettino
portaoggetti 3 141.
Certe versioni sono dotate di un
lettore CD nel cassettino portaoggetti.
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
I portabibite si trovano nella consolle
centrale.

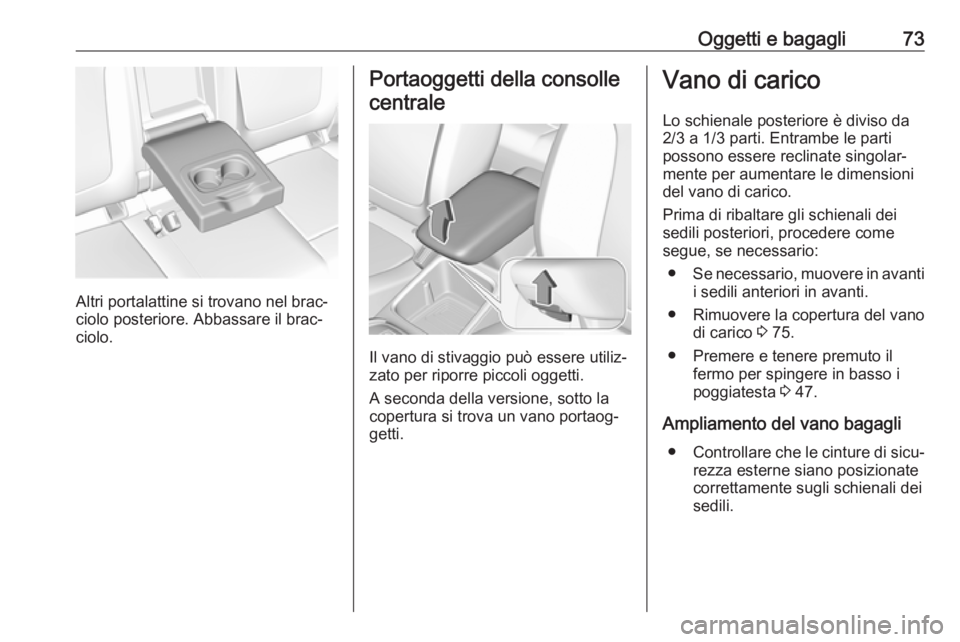

Oggetti e bagagli73
Altri portalattine si trovano nel brac‐
ciolo posteriore. Abbassare il brac‐ ciolo.
Portaoggetti della consolle
centrale
Il vano di stivaggio può essere utiliz‐
zato per riporre piccoli oggetti.
A seconda della versione, sotto la
copertura si trova un vano portaog‐
getti.
Vano di carico
Lo schienale posteriore è diviso da
2/3 a 1/3 parti. Entrambe le parti
possono essere reclinate singolar‐
mente per aumentare le dimensioni
del vano di carico.
Prima di ribaltare gli schienali dei
sedili posteriori, procedere come
segue, se necessario:
● Se necessario, muovere in avanti
i sedili anteriori in avanti.
● Rimuovere la copertura del vano di carico 3 75.
● Premere e tenere premuto il fermo per spingere in basso i
poggiatesta 3 47.
Ampliamento del vano bagagli ● Controllare che le cinture di sicu‐
rezza esterne siano posizionate
correttamente sugli schienali dei
sedili.

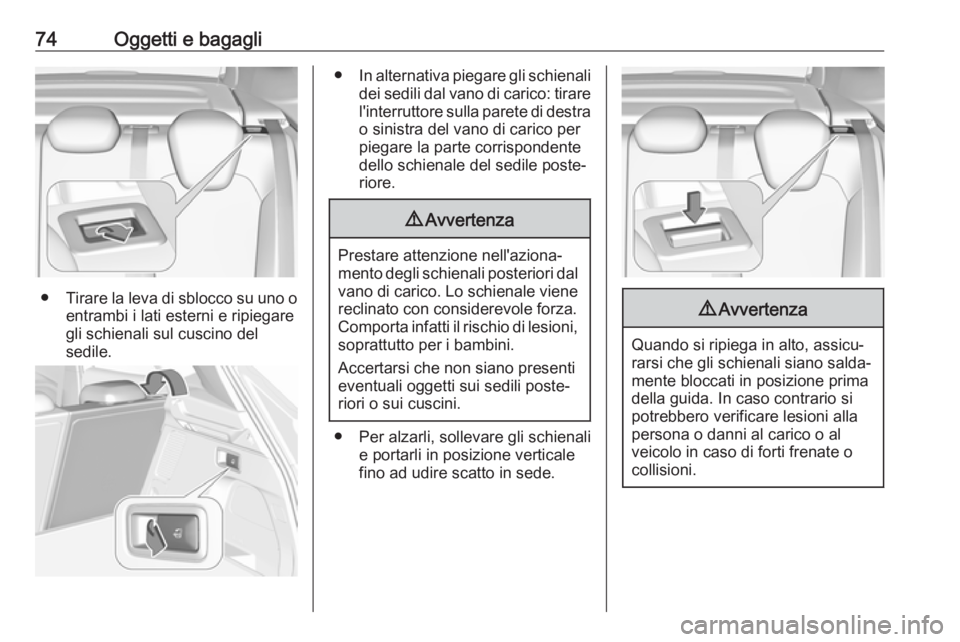

74Oggetti e bagagli
●Tirare la leva di sblocco su uno o
entrambi i lati esterni e ripiegare
gli schienali sul cuscino del
sedile.
● In alternativa piegare gli schienali
dei sedili dal vano di carico: tirare
l'interruttore sulla parete di destra o sinistra del vano di carico per
piegare la parte corrispondente
dello schienale del sedile poste‐
riore.9 Avvertenza
Prestare attenzione nell'aziona‐
mento degli schienali posteriori dal
vano di carico. Lo schienale viene
reclinato con considerevole forza.
Comporta infatti il rischio di lesioni, soprattutto per i bambini.
Accertarsi che non siano presenti
eventuali oggetti sui sedili poste‐
riori o sui cuscini.
● Per alzarli, sollevare gli schienali e portarli in posizione verticale
fino ad udire scatto in sede.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrario si
potrebbero verificare lesioni alla
persona o danni al carico o al
veicolo in caso di forti frenate o
collisioni.

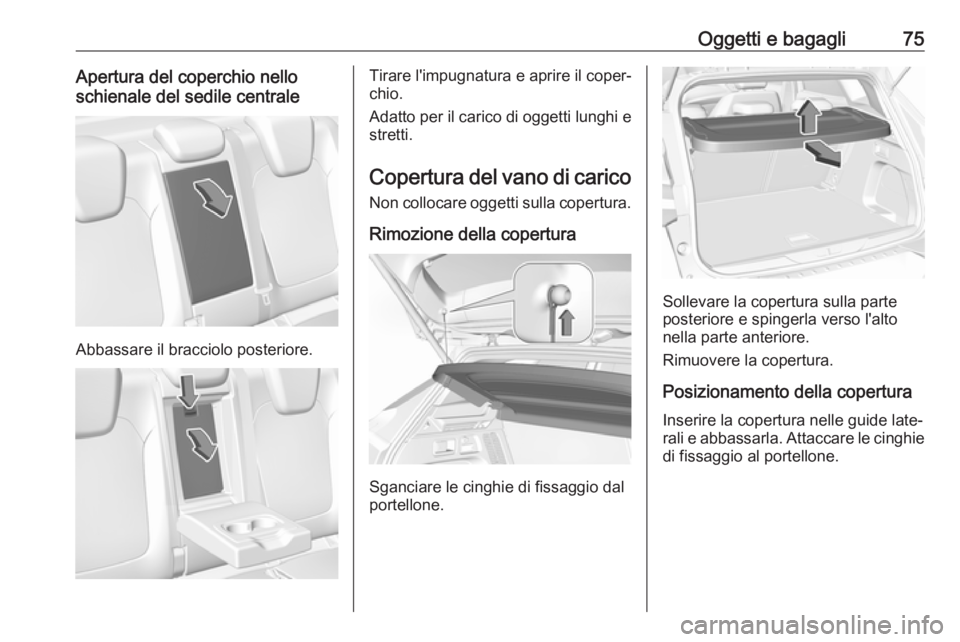

Oggetti e bagagli75Apertura del coperchio nello
schienale del sedile centrale
Abbassare il bracciolo posteriore.
Tirare l'impugnatura e aprire il coper‐
chio.
Adatto per il carico di oggetti lunghi e
stretti.
Copertura del vano di carico
Non collocare oggetti sulla copertura.
Rimozione della copertura
Sganciare le cinghie di fissaggio dal
portellone.
Sollevare la copertura sulla parte
posteriore e spingerla verso l'alto
nella parte anteriore.
Rimuovere la copertura.
Posizionamento della copertura Inserire la copertura nelle guide late‐
rali e abbassarla. Attaccare le cinghie
di fissaggio al portellone.

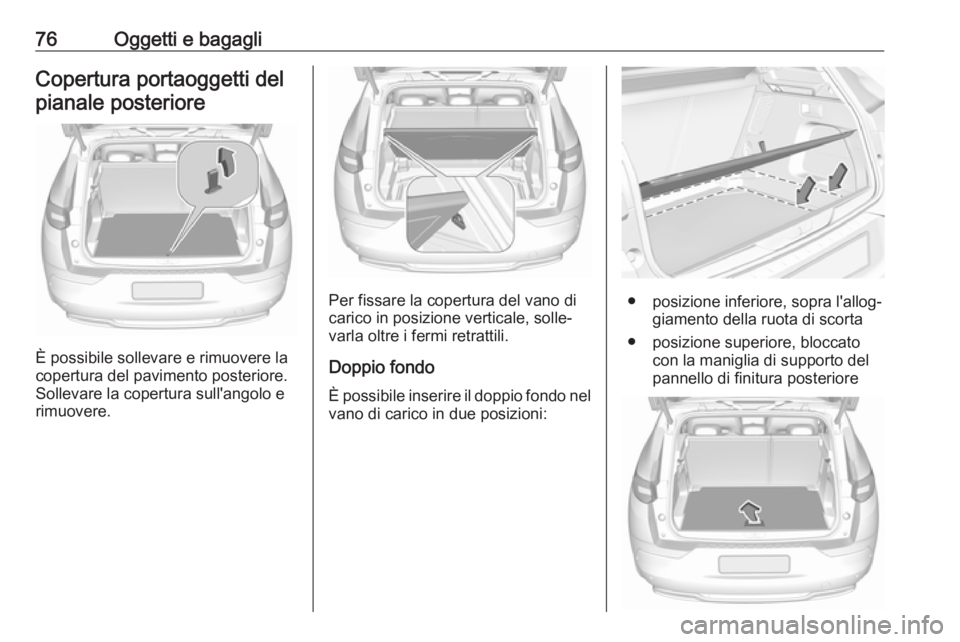

76Oggetti e bagagliCopertura portaoggetti delpianale posteriore
È possibile sollevare e rimuovere la
copertura del pavimento posteriore.
Sollevare la copertura sull'angolo e rimuovere.
Per fissare la copertura del vano dicarico in posizione verticale, solle‐
varla oltre i fermi retrattili.
Doppio fondo È possibile inserire il doppio fondo nel
vano di carico in due posizioni:● posizione inferiore, sopra l'allog‐ giamento della ruota di scorta
● posizione superiore, bloccato con la maniglia di supporto del
pannello di finitura posteriore

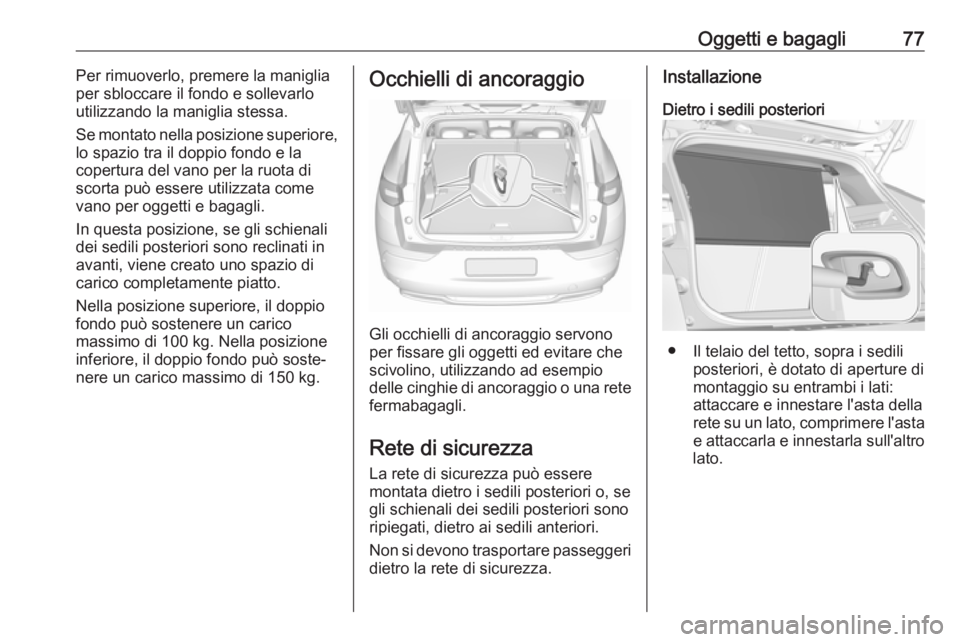

Oggetti e bagagli77Per rimuoverlo, premere la maniglia
per sbloccare il fondo e sollevarlo
utilizzando la maniglia stessa.
Se montato nella posizione superiore,
lo spazio tra il doppio fondo e la
copertura del vano per la ruota di
scorta può essere utilizzata come
vano per oggetti e bagagli.
In questa posizione, se gli schienali
dei sedili posteriori sono reclinati in
avanti, viene creato uno spazio di
carico completamente piatto.
Nella posizione superiore, il doppio
fondo può sostenere un carico
massimo di 100 kg. Nella posizione
inferiore, il doppio fondo può soste‐
nere un carico massimo di 150 kg.Occhielli di ancoraggio
Gli occhielli di ancoraggio servono
per fissare gli oggetti ed evitare che scivolino, utilizzando ad esempio
delle cinghie di ancoraggio o una rete
fermabagagli.
Rete di sicurezza
La rete di sicurezza può essere
montata dietro i sedili posteriori o, se
gli schienali dei sedili posteriori sono
ripiegati, dietro ai sedili anteriori.
Non si devono trasportare passeggeri
dietro la rete di sicurezza.
Installazione
Dietro i sedili posteriori
● Il telaio del tetto, sopra i sedili posteriori, è dotato di aperture di
montaggio su entrambi i lati:
attaccare e innestare l'asta della
rete su un lato, comprimere l'asta e attaccarla e innestarla sull'altro
lato.

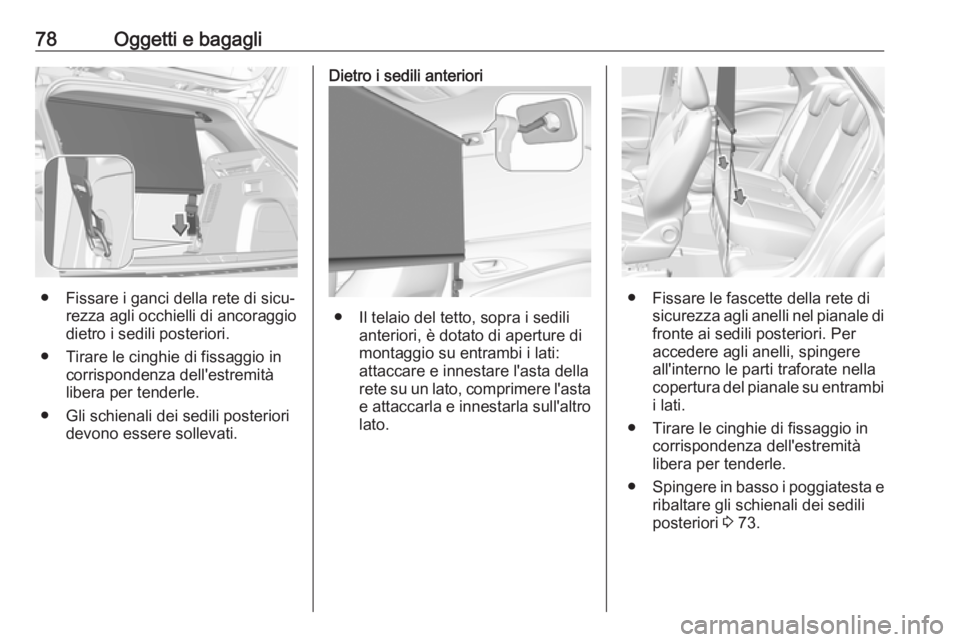

78Oggetti e bagagli
● Fissare i ganci della rete di sicu‐rezza agli occhielli di ancoraggio
dietro i sedili posteriori.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremitàlibera per tenderle.
● Gli schienali dei sedili posteriori devono essere sollevati.
Dietro i sedili anteriori
● Il telaio del tetto, sopra i sedili anteriori, è dotato di aperture di
montaggio su entrambi i lati:
attaccare e innestare l'asta della
rete su un lato, comprimere l'asta e attaccarla e innestarla sull'altro
lato.
● Fissare le fascette della rete di sicurezza agli anelli nel pianale di
fronte ai sedili posteriori. Per
accedere agli anelli, spingere
all'interno le parti traforate nella
copertura del pianale su entrambi
i lati.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremitàlibera per tenderle.
● Spingere in basso i poggiatesta e
ribaltare gli schienali dei sedili
posteriori 3 73.
