Page 221 of 283

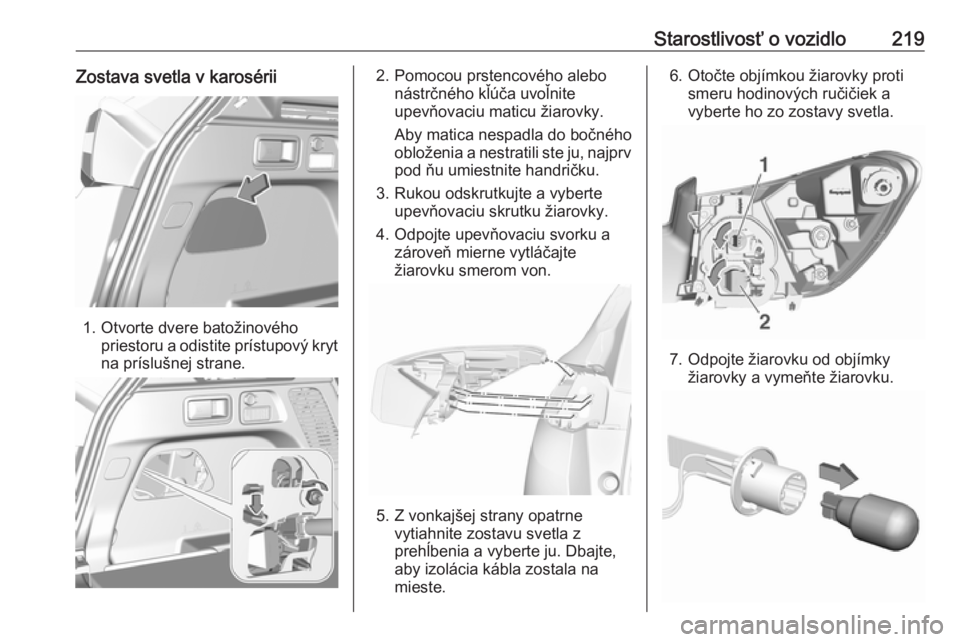

Starostlivosť o vozidlo219Zostava svetla v karosérii
1. Otvorte dvere batožinovéhopriestoru a odistite prístupový kryt
na príslušnej strane.
2. Pomocou prstencového alebo nástrčného kľúča uvoľnite
upevňovaciu maticu žiarovky.
Aby matica nespadla do bočného
obloženia a nestratili ste ju, najprv pod ňu umiestnite handričku.
3. Rukou odskrutkujte a vyberte upevňovaciu skrutku žiarovky.
4. Odpojte upevňovaciu svorku a zároveň mierne vytláčajte
žiarovku smerom von.
5. Z vonkajšej strany opatrne vytiahnite zostavu svetla z
prehĺbenia a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.
6. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ho zo zostavy svetla.
7. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
Page 222 of 283

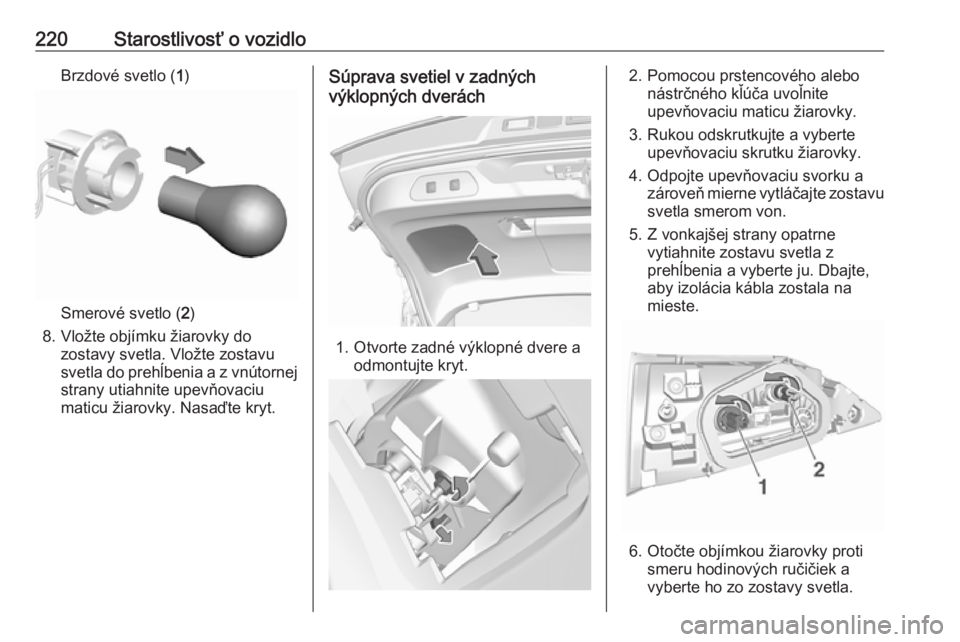

220Starostlivosť o vozidloBrzdové svetlo (1)
Smerové svetlo ( 2)
8. Vložte objímku žiarovky do zostavy svetla. Vložte zostavu
svetla do prehĺbenia a z vnútornej strany utiahnite upevňovaciu
maticu žiarovky. Nasaďte kryt.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a odmontujte kryt.
2. Pomocou prstencového alebonástrčného kľúča uvoľnite
upevňovaciu maticu žiarovky.
3. Rukou odskrutkujte a vyberte upevňovaciu skrutku žiarovky.
4. Odpojte upevňovaciu svorku a zároveň mierne vytláčajte zostavu
svetla smerom von.
5. Z vonkajšej strany opatrne vytiahnite zostavu svetla z
prehĺbenia a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.
6. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ho zo zostavy svetla.
Page 223 of 283

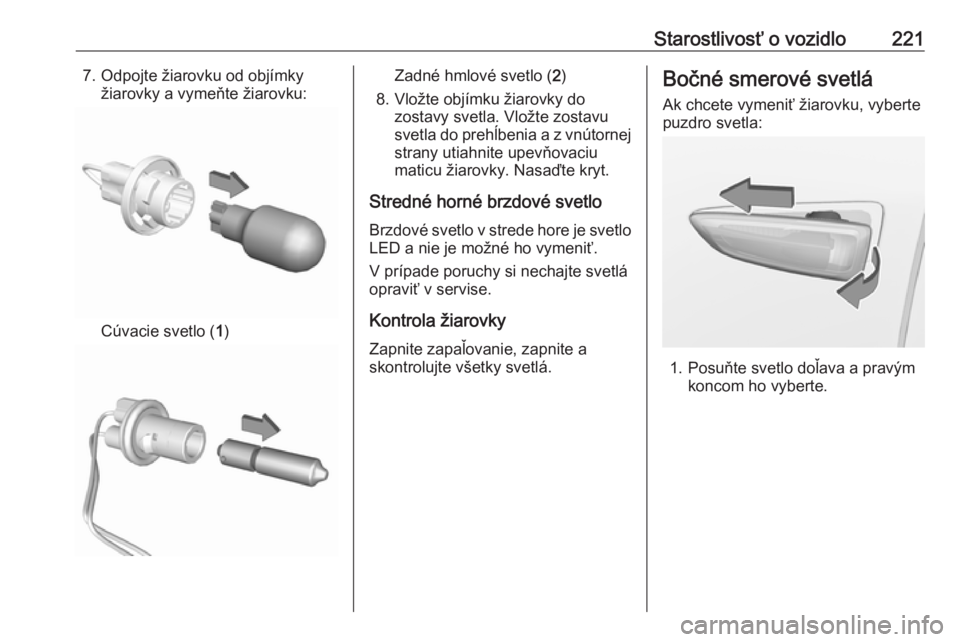

Starostlivosť o vozidlo2217. Odpojte žiarovku od objímkyžiarovky a vymeňte žiarovku:
Cúvacie svetlo ( 1)
Zadné hmlové svetlo ( 2)
8. Vložte objímku žiarovky do zostavy svetla. Vložte zostavu
svetla do prehĺbenia a z vnútornej strany utiahnite upevňovaciu
maticu žiarovky. Nasaďte kryt.
Stredné horné brzdové svetlo Brzdové svetlo v strede hore je svetlo
LED a nie je možné ho vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Kontrola žiarovky Zapnite zapaľovanie, zapnite a
skontrolujte všetky svetlá.Bočné smerové svetlá
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
Page 224 of 283

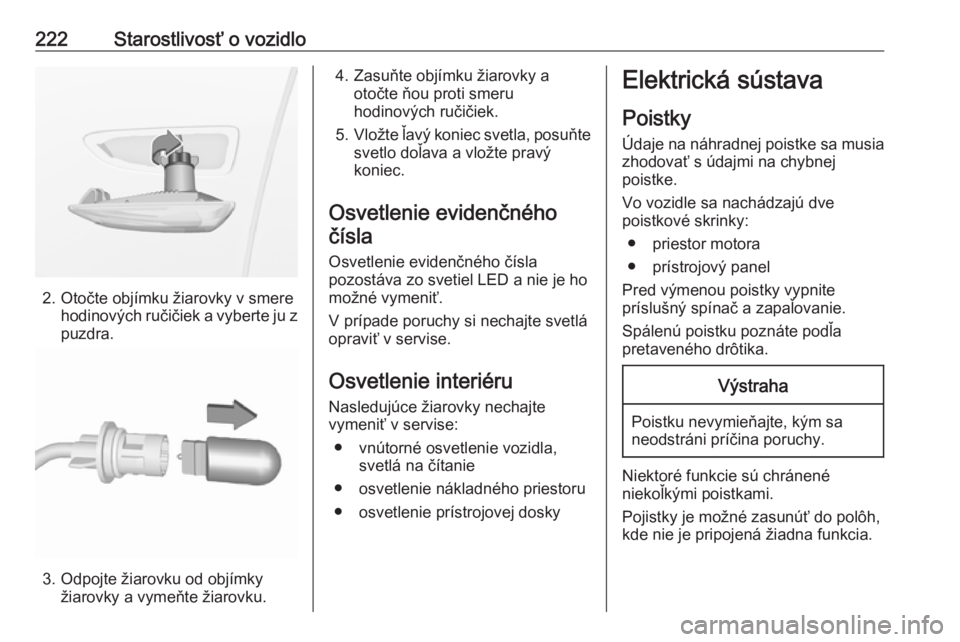

222Starostlivosť o vozidlo
2. Otočte objímku žiarovky v smerehodinových ručičiek a vyberte ju z
puzdra.
3. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
4. Zasuňte objímku žiarovky a otočte ňou proti smeru
hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného čísla
Osvetlenie evidenčného čísla
pozostáva zo svetiel LED a nie je ho
možné vymeniť.
V prípade poruchy si nechajte svetlá opraviť v servise.
Osvetlenie interiéru Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● osvetlenie prístrojovej doskyElektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● priestor motora
● prístrojový panel
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Page 225 of 283
Starostlivosť o vozidlo223
Pinzeta na poistky
Pinzeta na vyberanie poistky sa môže nachádzať pred poistkovou skrinkou
v prístrojovej doske.Nasaďte pinzetu na poistky na rôzne
typy poistky zhora alebo z boku, a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
V závislosti od verzie sú k dispozícii
rôzne poistkové skrinky v motorovom
priestore:
Page 226 of 283

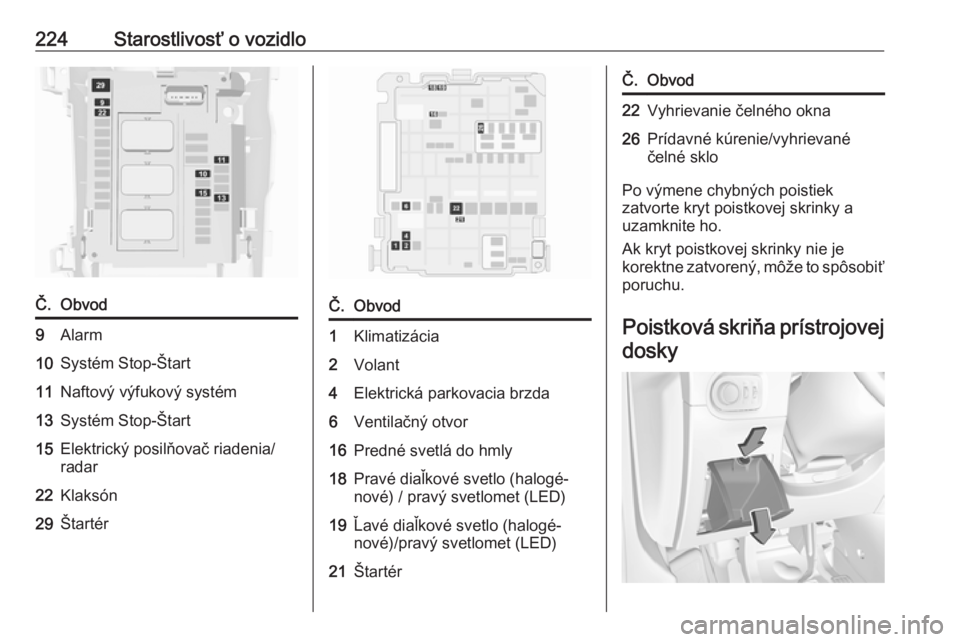

224Starostlivosť o vozidloČ.Obvod9Alarm10Systém Stop-Štart11Naftový výfukový systém13Systém Stop-Štart15Elektrický posilňovač riadenia/
radar22Klaksón29ŠtartérČ.Obvod1Klimatizácia2Volant4Elektrická parkovacia brzda6Ventilačný otvor16Predné svetlá do hmly18Pravé diaľkové svetlo (halogé‐
nové) / pravý svetlomet (LED)19Ľavé diaľkové svetlo (halogé‐
nové)/pravý svetlomet (LED)21ŠtartérČ.Obvod22Vyhrievanie čelného okna26Prídavné kúrenie/vyhrievané
čelné sklo
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
uzamknite ho.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa prístrojovej
dosky
Page 227 of 283

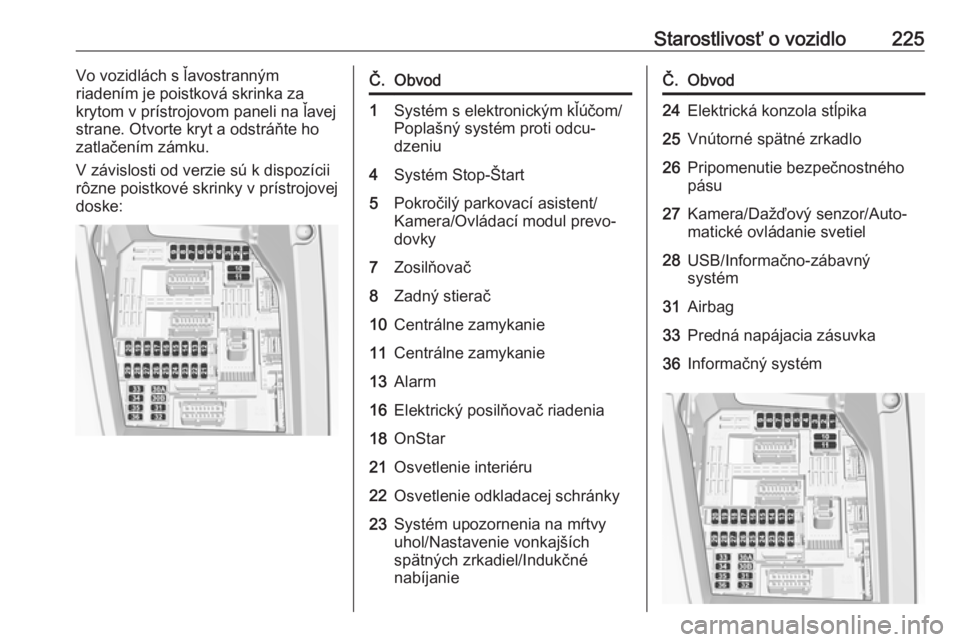

Starostlivosť o vozidlo225Vo vozidlách s ľavostranným
riadením je poistková skrinka za
krytom v prístrojovom paneli na ľavej
strane. Otvorte kryt a odstráňte ho
zatlačením zámku.
V závislosti od verzie sú k dispozícii
rôzne poistkové skrinky v prístrojovej doske:Č.Obvod1Systém s elektronickým kľúčom/
Poplašný systém proti odcu‐
dzeniu4Systém Stop-Štart5Pokročilý parkovací asistent/
Kamera/Ovládací modul prevo‐
dovky7Zosilňovač8Zadný stierač10Centrálne zamykanie11Centrálne zamykanie13Alarm16Elektrický posilňovač riadenia18OnStar21Osvetlenie interiéru22Osvetlenie odkladacej schránky23Systém upozornenia na mŕtvy
uhol/Nastavenie vonkajších
spätných zrkadiel/Indukčné
nabíjanieČ.Obvod24Elektrická konzola stĺpika25Vnútorné spätné zrkadlo26Pripomenutie bezpečnostného
pásu27Kamera/Dažďový senzor/Auto‐
matické ovládanie svetiel28USB/Informačno-zábavný
systém31Airbag33Predná napájacia zásuvka36Informačný systém
Page 228 of 283

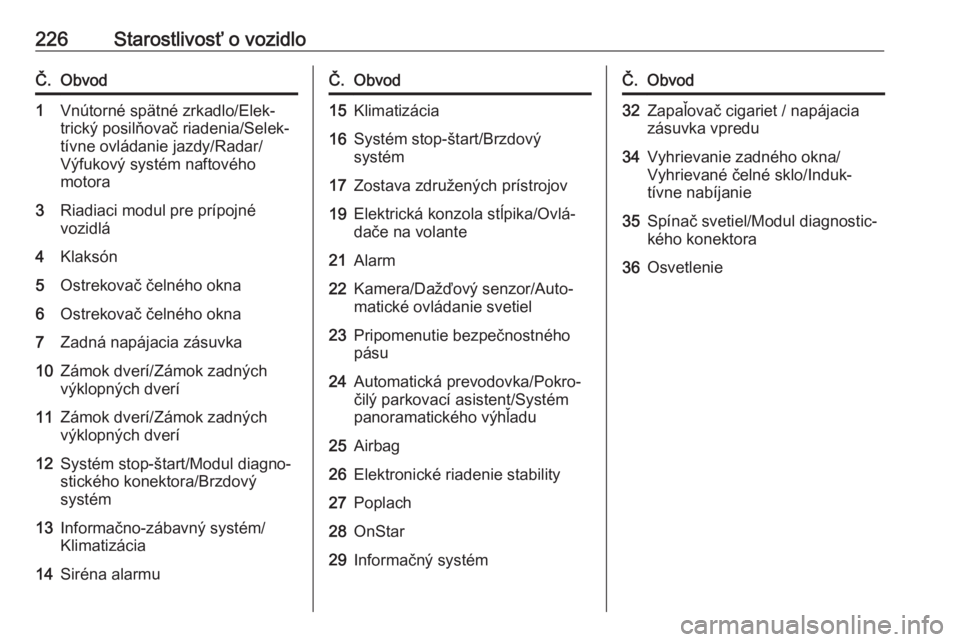

226Starostlivosť o vozidloČ.Obvod1Vnútorné spätné zrkadlo/Elek‐
trický posilňovač riadenia/Selek‐
tívne ovládanie jazdy/Radar/
Výfukový systém naftového
motora3Riadiaci modul pre prípojné
vozidlá4Klaksón5Ostrekovač čelného okna6Ostrekovač čelného okna7Zadná napájacia zásuvka10Zámok dverí/Zámok zadných
výklopných dverí11Zámok dverí/Zámok zadných
výklopných dverí12Systém stop-štart/Modul diagno‐ stického konektora/Brzdový
systém13Informačno-zábavný systém/
Klimatizácia14Siréna alarmuČ.Obvod15Klimatizácia16Systém stop-štart/Brzdový
systém17Zostava združených prístrojov19Elektrická konzola stĺpika/Ovlá‐
dače na volante21Alarm22Kamera/Dažďový senzor/Auto‐
matické ovládanie svetiel23Pripomenutie bezpečnostného
pásu24Automatická prevodovka/Pokro‐
čilý parkovací asistent/Systém
panoramatického výhľadu25Airbag26Elektronické riadenie stability27Poplach28OnStar29Informačný systémČ.Obvod32Zapaľovač cigariet / napájacia
zásuvka vpredu34Vyhrievanie zadného okna/
Vyhrievané čelné sklo/Induk‐
tívne nabíjanie35Spínač svetiel/Modul diagnostic‐
kého konektora36Osvetlenie
Page 229 of 283

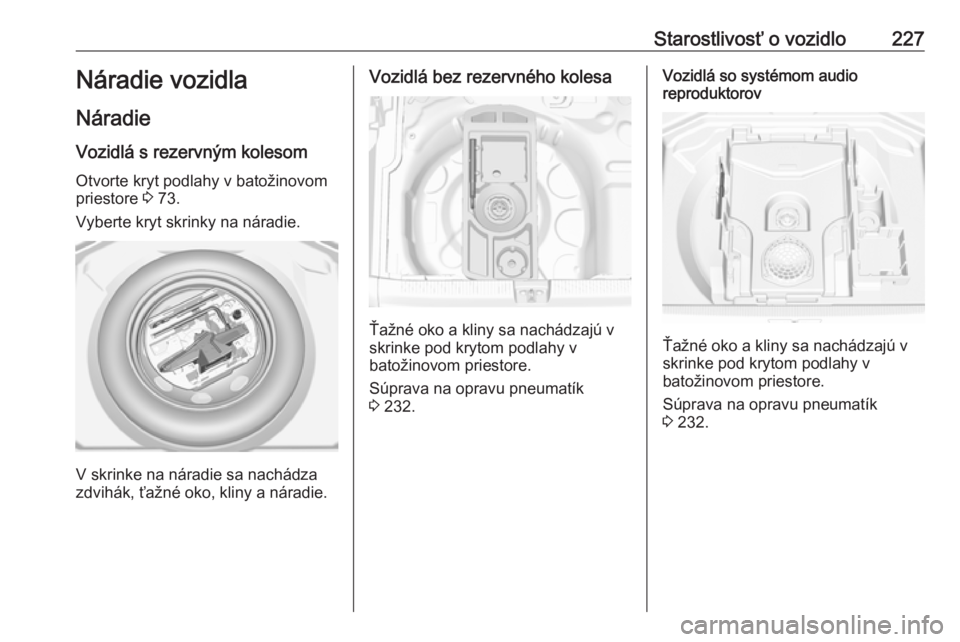

Starostlivosť o vozidlo227Náradie vozidla
Náradie Vozidlá s rezervným kolesom
Otvorte kryt podlahy v batožinovom
priestore 3 73.
Vyberte kryt skrinky na náradie.
V skrinke na náradie sa nachádza
zdvihák, ťažné oko, kliny a náradie.
Vozidlá bez rezervného kolesa
Ťažné oko a kliny sa nachádzajú v
skrinke pod krytom podlahy v
batožinovom priestore.
Súprava na opravu pneumatík
3 232.
Vozidlá so systémom audio
reproduktorov
Ťažné oko a kliny sa nachádzajú v
skrinke pod krytom podlahy v
batožinovom priestore.
Súprava na opravu pneumatík
3 232.
Page 230 of 283

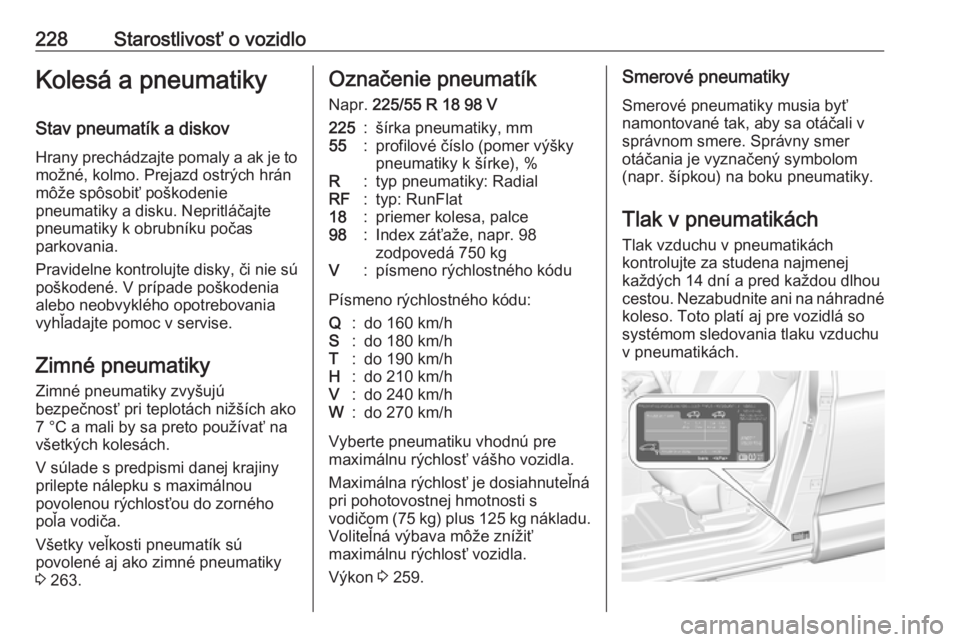

228Starostlivosť o vozidloKolesá a pneumatiky
Stav pneumatík a diskov
Hrany prechádzajte pomaly a ak je to možné, kolmo. Prejazd ostrých hrán
môže spôsobiť poškodenie
pneumatiky a disku. Nepritláčajte
pneumatiky k obrubníku počas
parkovania.
Pravidelne kontrolujte disky, či nie sú
poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako 7 °C a mali by sa preto používať na
všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 263.Označenie pneumatík
Napr. 225/55 R 18 98 V225:šírka pneumatiky, mm55:profilové číslo (pomer výšky
pneumatiky k šírke), %R:typ pneumatiky: RadialRF:typ: RunFlat18:priemer kolesa, palce98:Index záťaže, napr. 98
zodpovedá 750 kgV:písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Maximálna rýchlosť je dosiahnuteľná
pri pohotovostnej hmotnosti s
vodičom (75 kg) plus 125 kg nákladu.
Voliteľná výbava môže znížiť
maximálnu rýchlosť vozidla.
Výkon 3 259.
Smerové pneumatiky
Smerové pneumatiky musia byť
namontované tak, aby sa otáčali v
správnom smere. Správny smer
otáčania je vyznačený symbolom
(napr. šípkou) na boku pneumatiky.
Tlak v pneumatikách Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na náhradné koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
