OPEL GRANDLAND X 2018.75 Priručnik za vlasnika (in Croatian)

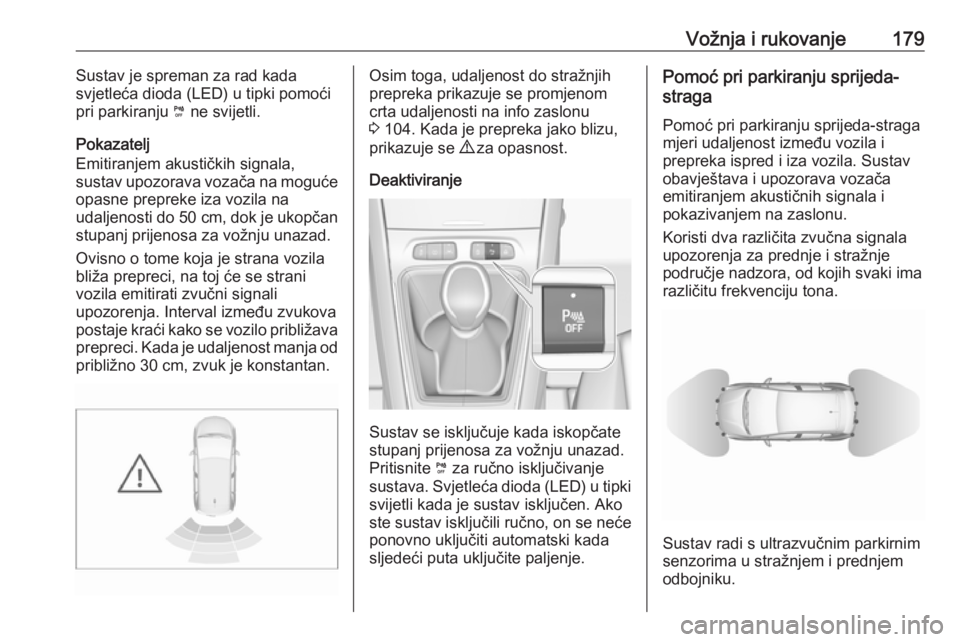

Vožnja i rukovanje179Sustav je spreman za rad kada
svjetleća dioda (LED) u tipki pomoći
pri parkiranju ¼ ne svijetli.
Pokazatelj
Emitiranjem akustičkih signala,
sustav upozorava vozača na moguće
opasne prepreke iza vozila na
udaljenosti do 50 cm, dok je ukopčan
stupanj prijenosa za vožnju unazad.
Ovisno o tome koja je strana vozila
bliža prepreci, na toj će se strani
vozila emitirati zvučni signali
upozorenja. Interval između zvukova postaje kraći kako se vozilo približava
prepreci. Kada je udaljenost manja od približno 30 cm, zvuk je konstantan.Osim toga, udaljenost do stražnjih
prepreka prikazuje se promjenom
crta udaljenosti na info zaslonu
3 104. Kada je prepreka jako blizu,
prikazuje se 9 za opasnost.
Deaktiviranje
Sustav se isključuje kada iskopčate
stupanj prijenosa za vožnju unazad.
Pritisnite ¼ za ručno isključivanje
sustava. Svjetleća dioda (LED) u tipki svijetli kada je sustav isključen. Ako
ste sustav isključili ručno, on se neće
ponovno uključiti automatski kada
sljedeći puta uključite paljenje.
Pomoć pri parkiranju sprijeda-
straga
Pomoć pri parkiranju sprijeda-straga
mjeri udaljenost između vozila i
prepreka ispred i iza vozila. Sustav
obavještava i upozorava vozača
emitiranjem akustičnih signala i
pokazivanjem na zaslonu.
Koristi dva različita zvučna signala
upozorenja za prednje i stražnje
područje nadzora, od kojih svaki ima
različitu frekvenciju tona.
Sustav radi s ultrazvučnim parkirnim
senzorima u stražnjem i prednjem
odbojniku.

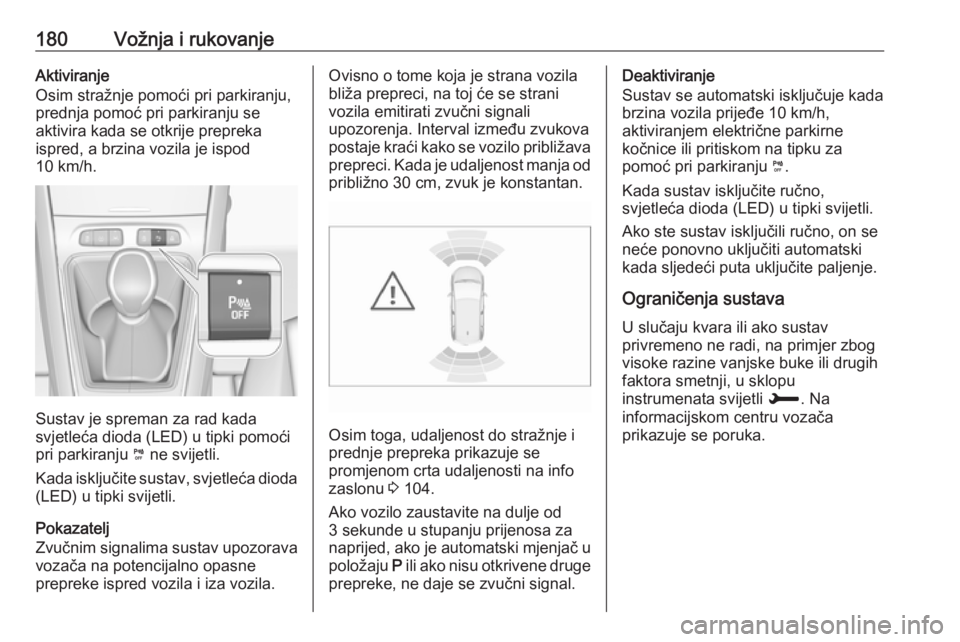

180Vožnja i rukovanjeAktiviranje
Osim stražnje pomoći pri parkiranju,
prednja pomoć pri parkiranju se
aktivira kada se otkrije prepreka
ispred, a brzina vozila je ispod
10 km/h.
Sustav je spreman za rad kada
svjetleća dioda (LED) u tipki pomoći
pri parkiranju ¼ ne svijetli.
Kada isključite sustav, svjetleća dioda
(LED) u tipki svijetli.
Pokazatelj
Zvučnim signalima sustav upozorava
vozača na potencijalno opasne
prepreke ispred vozila i iza vozila.
Ovisno o tome koja je strana vozila
bliža prepreci, na toj će se strani
vozila emitirati zvučni signali
upozorenja. Interval između zvukova
postaje kraći kako se vozilo približava prepreci. Kada je udaljenost manja od
približno 30 cm, zvuk je konstantan.
Osim toga, udaljenost do stražnje i
prednje prepreka prikazuje se
promjenom crta udaljenosti na info
zaslonu 3 104.
Ako vozilo zaustavite na dulje od
3 sekunde u stupanju prijenosa za
naprijed, ako je automatski mjenjač u
položaju P ili ako nisu otkrivene druge
prepreke, ne daje se zvučni signal.
Deaktiviranje
Sustav se automatski isključuje kada
brzina vozila prijeđe 10 km/h,
aktiviranjem električne parkirne
kočnice ili pritiskom na tipku za
pomoć pri parkiranju ¼.
Kada sustav isključite ručno,
svjetleća dioda (LED) u tipki svijetli.
Ako ste sustav isključili ručno, on se
neće ponovno uključiti automatski kada sljedeći puta uključite paljenje.
Ograničenja sustava U slučaju kvara ili ako sustav
privremeno ne radi, na primjer zbog visoke razine vanjske buke ili drugih
faktora smetnji, u sklopu
instrumenata svijetli H. Na
informacijskom centru vozača
prikazuje se poruka.

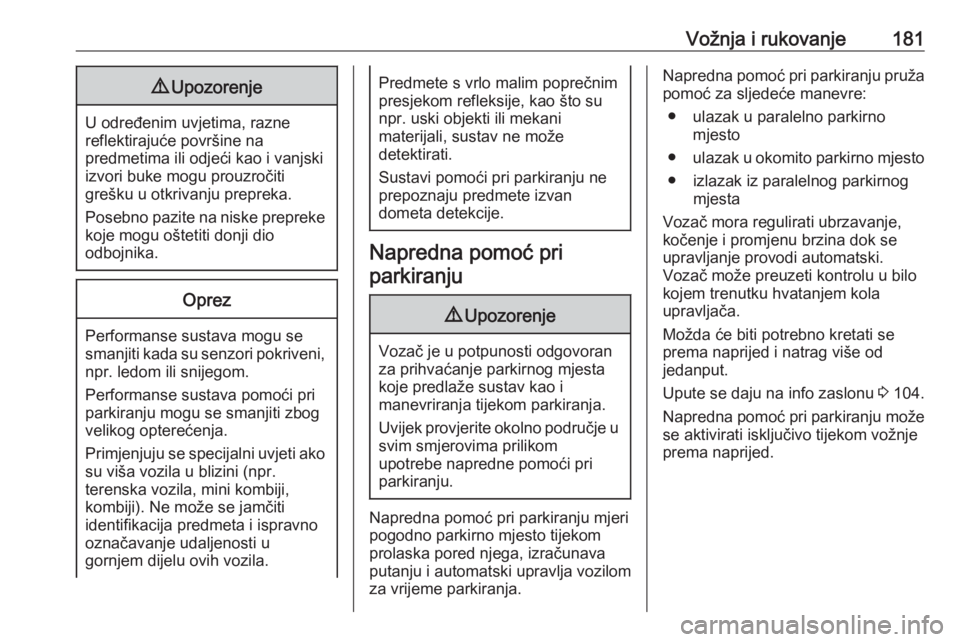

Vožnja i rukovanje1819Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni,
npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napredna pomoć pri
parkiranju
9 Upozorenje
Vozač je u potpunosti odgovoran
za prihvaćanje parkirnog mjesta koje predlaže sustav kao i
manevriranja tijekom parkiranja.
Uvijek provjerite okolno područje u svim smjerovima prilikom
upotrebe napredne pomoći pri
parkiranju.
Napredna pomoć pri parkiranju mjeri
pogodno parkirno mjesto tijekom
prolaska pored njega, izračunava
putanju i automatski upravlja vozilom
za vrijeme parkiranja.
Napredna pomoć pri parkiranju pruža
pomoć za sljedeće manevre:
● ulazak u paralelno parkirno mjesto
● ulazak u okomito parkirno mjesto
● izlazak iz paralelnog parkirnog mjesta
Vozač mora regulirati ubrzavanje,
kočenje i promjenu brzina dok se
upravljanje provodi automatski.
Vozač može preuzeti kontrolu u bilo
kojem trenutku hvatanjem kola
upravljača.
Možda će biti potrebno kretati se prema naprijed i natrag više od
jedanput.
Upute se daju na info zaslonu 3 104.
Napredna pomoć pri parkiranju može se aktivirati isključivo tijekom vožnje
prema naprijed.

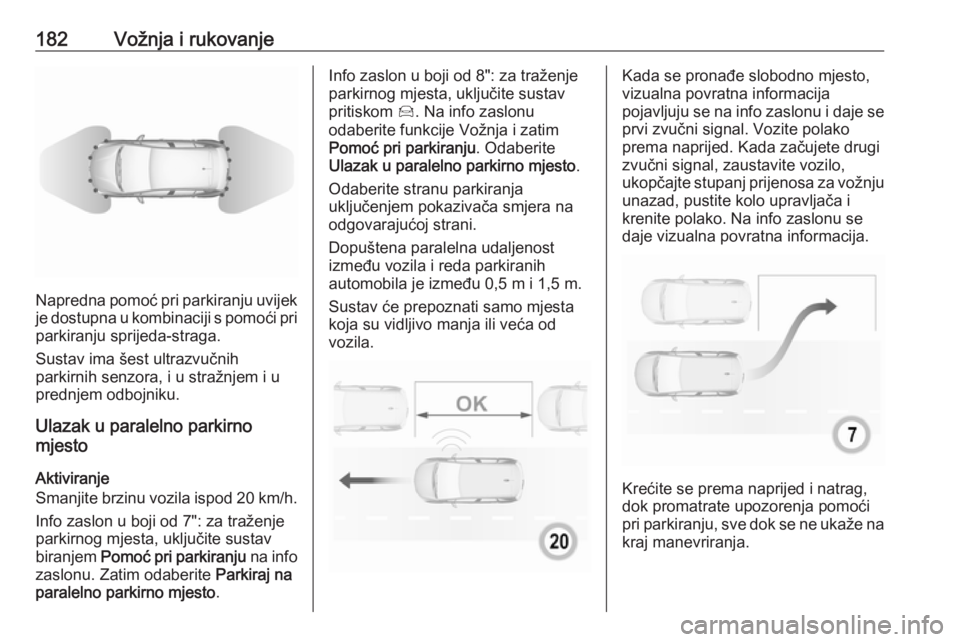

182Vožnja i rukovanje
Napredna pomoć pri parkiranju uvijek
je dostupna u kombinaciji s pomoći pri parkiranju sprijeda-straga.
Sustav ima šest ultrazvučnih
parkirnih senzora, i u stražnjem i u
prednjem odbojniku.
Ulazak u paralelno parkirno
mjesto
Aktiviranje
Smanjite brzinu vozila ispod 20 km/h .
Info zaslon u boji od 7": za traženje
parkirnog mjesta, uključite sustav
biranjem Pomoć pri parkiranju na info
zaslonu. Zatim odaberite Parkiraj na
paralelno parkirno mjesto .
Info zaslon u boji od 8": za traženje
parkirnog mjesta, uključite sustav
pritiskom Í. Na info zaslonu
odaberite funkcije Vožnja i zatim
Pomoć pri parkiranju . Odaberite
Ulazak u paralelno parkirno mjesto .
Odaberite stranu parkiranja
uključenjem pokazivača smjera na
odgovarajućoj strani.
Dopuštena paralelna udaljenost
između vozila i reda parkiranih
automobila je između 0,5 m i 1,5 m.
Sustav će prepoznati samo mjesta
koja su vidljivo manja ili veća od
vozila.Kada se pronađe slobodno mjesto,
vizualna povratna informacija
pojavljuju se na info zaslonu i daje se prvi zvučni signal. Vozite polako
prema naprijed. Kada začujete drugi
zvučni signal, zaustavite vozilo,
ukopčajte stupanj prijenosa za vožnju
unazad, pustite kolo upravljača i
krenite polako. Na info zaslonu se
daje vizualna povratna informacija.
Krećite se prema naprijed i natrag,
dok promatrate upozorenja pomoći
pri parkiranju, sve dok se ne ukaže na kraj manevriranja.

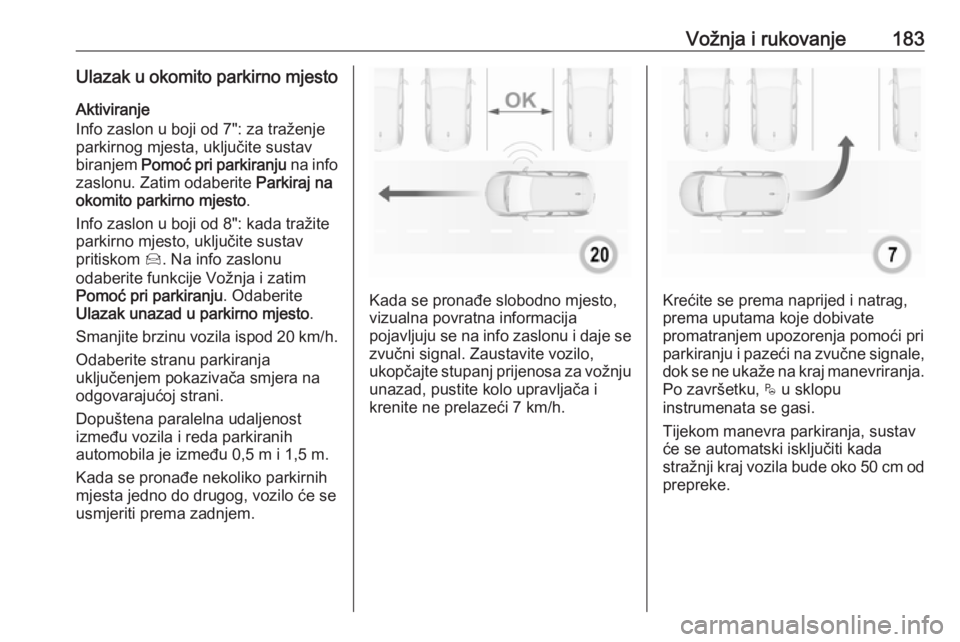

Vožnja i rukovanje183Ulazak u okomito parkirno mjestoAktiviranje
Info zaslon u boji od 7": za traženje
parkirnog mjesta, uključite sustav
biranjem Pomoć pri parkiranju na info
zaslonu. Zatim odaberite Parkiraj na
okomito parkirno mjesto .
Info zaslon u boji od 8": kada tražite parkirno mjesto, uključite sustav
pritiskom Í. Na info zaslonu
odaberite funkcije Vožnja i zatim
Pomoć pri parkiranju . Odaberite
Ulazak unazad u parkirno mjesto .
Smanjite brzinu vozila ispod 20 km/h .
Odaberite stranu parkiranja
uključenjem pokazivača smjera na
odgovarajućoj strani.
Dopuštena paralelna udaljenost
između vozila i reda parkiranih
automobila je između 0,5 m i 1,5 m.
Kada se pronađe nekoliko parkirnih
mjesta jedno do drugog, vozilo će se usmjeriti prema zadnjem.
Kada se pronađe slobodno mjesto,
vizualna povratna informacija
pojavljuju se na info zaslonu i daje se zvučni signal. Zaustavite vozilo,
ukopčajte stupanj prijenosa za vožnju
unazad, pustite kolo upravljača i
krenite ne prelazeći 7 km/h.Krećite se prema naprijed i natrag,
prema uputama koje dobivate
promatranjem upozorenja pomoći pri
parkiranju i pazeći na zvučne signale, dok se ne ukaže na kraj manevriranja.
Po završetku, $ u sklopu
instrumenata se gasi.
Tijekom manevra parkiranja, sustav
će se automatski isključiti kada
stražnji kraj vozila bude oko 50 cm od prepreke.

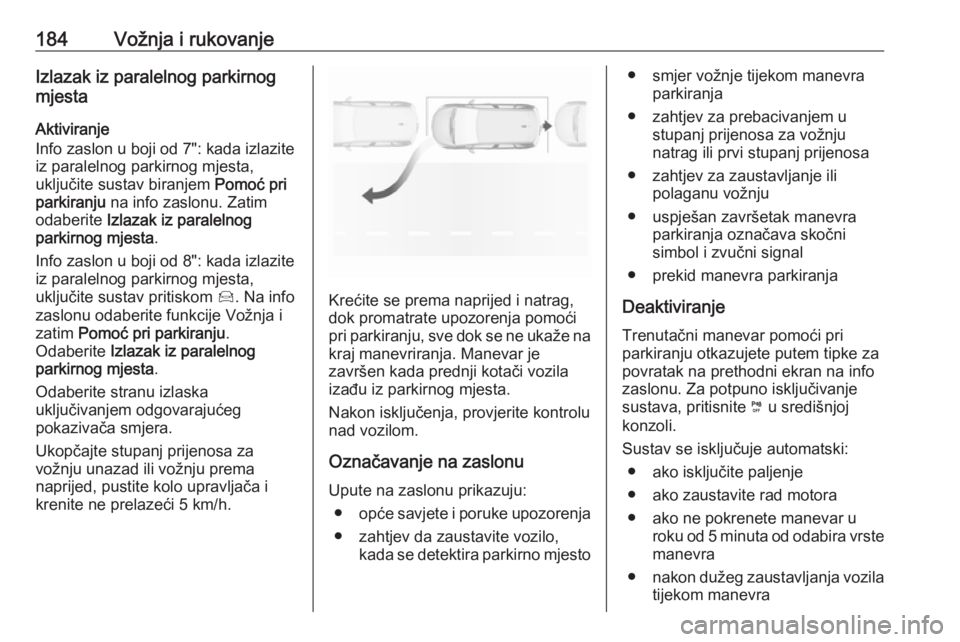

184Vožnja i rukovanjeIzlazak iz paralelnog parkirnog
mjesta
Aktiviranje
Info zaslon u boji od 7": kada izlazite
iz paralelnog parkirnog mjesta,
uključite sustav biranjem Pomoć pri
parkiranju na info zaslonu. Zatim
odaberite Izlazak iz paralelnog
parkirnog mjesta .
Info zaslon u boji od 8": kada izlazite
iz paralelnog parkirnog mjesta,
uključite sustav pritiskom Í. Na info
zaslonu odaberite funkcije Vožnja i
zatim Pomoć pri parkiranju .
Odaberite Izlazak iz paralelnog
parkirnog mjesta .
Odaberite stranu izlaska
uključivanjem odgovarajućeg
pokazivača smjera.
Ukopčajte stupanj prijenosa za
vožnju unazad ili vožnju prema
naprijed, pustite kolo upravljača i
krenite ne prelazeći 5 km/h.
Krećite se prema naprijed i natrag,
dok promatrate upozorenja pomoći
pri parkiranju, sve dok se ne ukaže na kraj manevriranja. Manevar je
završen kada prednji kotači vozila
izađu iz parkirnog mjesta.
Nakon isključenja, provjerite kontrolu
nad vozilom.
Označavanje na zaslonu
Upute na zaslonu prikazuju: ● opće savjete i poruke upozorenja
● zahtjev da zaustavite vozilo, kada se detektira parkirno mjesto
● smjer vožnje tijekom manevraparkiranja
● zahtjev za prebacivanjem u stupanj prijenosa za vožnju
natrag ili prvi stupanj prijenosa
● zahtjev za zaustavljanje ili polaganu vožnju
● uspješan završetak manevra parkiranja označava skočni
simbol i zvučni signal
● prekid manevra parkiranja
Deaktiviranje Trenutačni manevar pomoći pri
parkiranju otkazujete putem tipke za povratak na prethodni ekran na info
zaslonu. Za potpuno isključivanje sustava, pritisnite ¼ u središnjoj
konzoli.
Sustav se isključuje automatski: ● ako isključite paljenje
● ako zaustavite rad motora
● ako ne pokrenete manevar u roku od 5 minuta od odabira vrstemanevra
● nakon dužeg zaustavljanja vozila
tijekom manevra

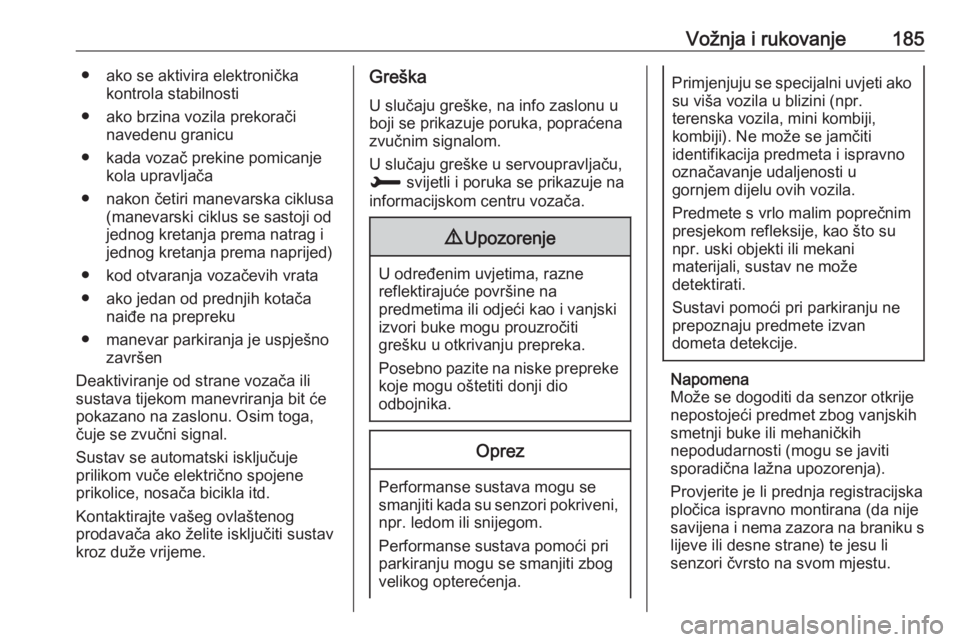

Vožnja i rukovanje185● ako se aktivira elektroničkakontrola stabilnosti
● ako brzina vozila prekorači navedenu granicu
● kada vozač prekine pomicanje kola upravljača
● nakon četiri manevarska ciklusa (manevarski ciklus se sastoji od
jednog kretanja prema natrag i
jednog kretanja prema naprijed)
● kod otvaranja vozačevih vrata
● ako jedan od prednjih kotača naiđe na prepreku
● manevar parkiranja je uspješno završen
Deaktiviranje od strane vozača ili
sustava tijekom manevriranja bit će
pokazano na zaslonu. Osim toga,
čuje se zvučni signal.
Sustav se automatski isključuje
prilikom vuče električno spojene
prikolice, nosača bicikla itd.
Kontaktirajte vašeg ovlaštenog
prodavača ako želite isključiti sustav
kroz duže vrijeme.Greška
U slučaju greške, na info zaslonu u
boji se prikazuje poruka, popraćena
zvučnim signalom.
U slučaju greške u servoupravljaču,
H svijetli i poruka se prikazuje na
informacijskom centru vozača.9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Može se dogoditi da senzor otkrije
nepostojeći predmet zbog vanjskih
smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična lažna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (da nije
savijena i nema zazora na braniku s
lijeve ili desne strane) te jesu li
senzori čvrsto na svom mjestu.

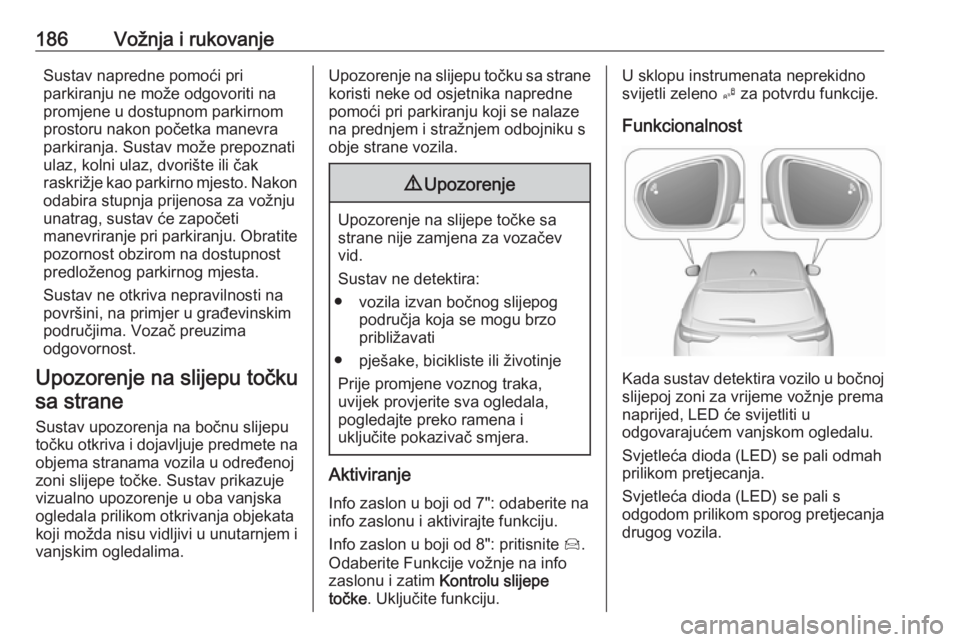

186Vožnja i rukovanjeSustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
ulaz, kolni ulaz, dvorište ili čak
raskrižje kao parkirno mjesto. Nakon odabira stupnja prijenosa za vožnju
unatrag, sustav će započeti
manevriranje pri parkiranju. Obratite pozornost obzirom na dostupnost
predloženog parkirnog mjesta.
Sustav ne otkriva nepravilnosti na
površini, na primjer u građevinskim
područjima. Vozač preuzima
odgovornost.
Upozorenje na slijepu točku
sa strane
Sustav upozorenja na bočnu slijepu
točku otkriva i dojavljuje predmete na
objema stranama vozila u određenoj
zoni slijepe točke. Sustav prikazuje
vizualno upozorenje u oba vanjska
ogledala prilikom otkrivanja objekata
koji možda nisu vidljivi u unutarnjem i vanjskim ogledalima.Upozorenje na slijepu točku sa strane
koristi neke od osjetnika napredne
pomoći pri parkiranju koji se nalaze na prednjem i stražnjem odbojniku s
obje strane vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:
● vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje Prije promjene voznog traka,
uvijek provjerite sva ogledala,
pogledajte preko ramena i
uključite pokazivač smjera.
Aktiviranje
Info zaslon u boji od 7": odaberite na
info zaslonu i aktivirajte funkciju.
Info zaslon u boji od 8": pritisnite Í.
Odaberite Funkcije vožnje na info
zaslonu i zatim Kontrolu slijepe
točke . Uključite funkciju.
U sklopu instrumenata neprekidno
svijetli zeleno B za potvrdu funkcije.
Funkcionalnost
Kada sustav detektira vozilo u bočnoj slijepoj zoni za vrijeme vožnje prema
naprijed, LED će svijetliti u
odgovarajućem vanjskom ogledalu.
Svjetleća dioda (LED) se pali odmah
prilikom pretjecanja.
Svjetleća dioda (LED) se pali s
odgodom prilikom sporog pretjecanja
drugog vozila.

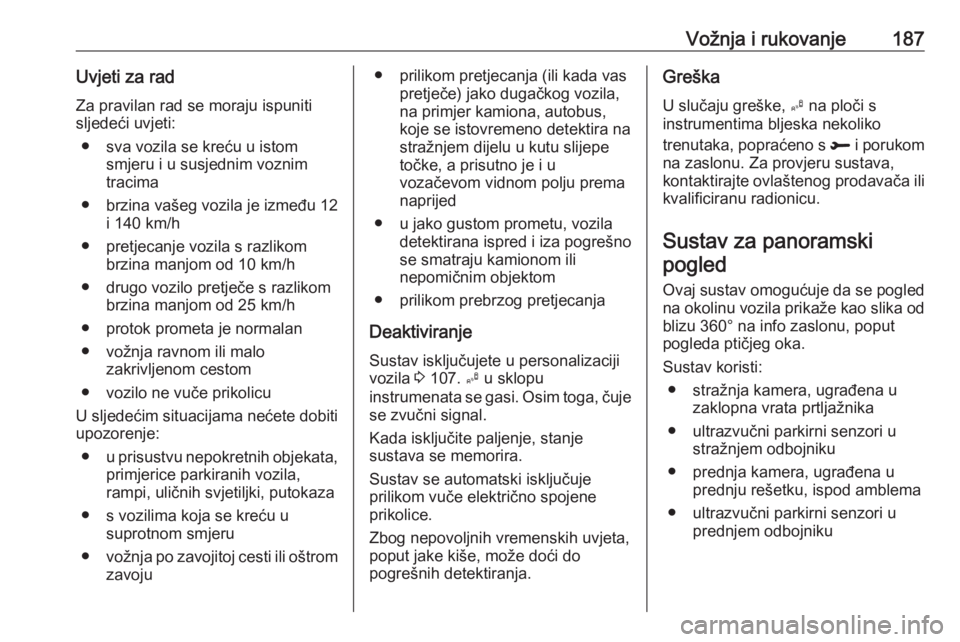

Vožnja i rukovanje187Uvjeti za radZa pravilan rad se moraju ispuniti
sljedeći uvjeti:
● sva vozila se kreću u istom smjeru i u susjednim voznim
tracima
● brzina vašeg vozila je između 12 i 140 km/h
● pretjecanje vozila s razlikom brzina manjom od 10 km/h
● drugo vozilo pretječe s razlikom brzina manjom od 25 km/h
● protok prometa je normalan
● vožnja ravnom ili malo zakrivljenom cestom
● vozilo ne vuče prikolicu
U sljedećim situacijama nećete dobiti
upozorenje:
● u prisustvu nepokretnih objekata,
primjerice parkiranih vozila,
rampi, uličnih svjetiljki, putokaza
● s vozilima koja se kreću u suprotnom smjeru
● vožnja po zavojitoj cesti ili oštrom
zavoju● prilikom pretjecanja (ili kada vas pretječe) jako dugačkog vozila,
na primjer kamiona, autobus,
koje se istovremeno detektira na
stražnjem dijelu u kutu slijepe točke, a prisutno je i u
vozačevom vidnom polju prema
naprijed
● u jako gustom prometu, vozila detektirana ispred i iza pogrešno
se smatraju kamionom ili
nepomičnim objektom
● prilikom prebrzog pretjecanja
Deaktiviranje Sustav isključujete u personalizaciji
vozila 3 107. B u sklopu
instrumenata se gasi. Osim toga, čuje
se zvučni signal.
Kada isključite paljenje, stanje
sustava se memorira.
Sustav se automatski isključuje
prilikom vuče električno spojene
prikolice.
Zbog nepovoljnih vremenskih uvjeta,
poput jake kiše, može doći do
pogrešnih detektiranja.Greška
U slučaju greške, B na ploči s
instrumentima bljeska nekoliko
trenutaka, popraćeno s R i porukom
na zaslonu. Za provjeru sustava, kontaktirajte ovlaštenog prodavača ili kvalificiranu radionicu.
Sustav za panoramskipogled
Ovaj sustav omogućuje da se pogled
na okolinu vozila prikaže kao slika od blizu 360° na info zaslonu, poput
pogleda ptičjeg oka.
Sustav koristi: ● stražnja kamera, ugrađena u zaklopna vrata prtljažnika
● ultrazvučni parkirni senzori u stražnjem odbojniku
● prednja kamera, ugrađena u prednju rešetku, ispod amblema
● ultrazvučni parkirni senzori u prednjem odbojniku

188Vožnja i rukovanje
Prikaz na info zaslonu je podijeljen nadva dijela. Desno je prikazan pogled
iznad vozila, a lijevo je prikazan
pogled odostraga ili sprijeda. Parkirni
senzori upotpunjuju informaciju o
pogledu iznad vozila.
Aktiviranje
Sustav za panoramski pogled se uključuje:
● ukapčanjem stupnja prijenosa ili mjenjača u neutralni položaj
(prednji pogled)
● ukapčanjem stupnja prijenosa za
vožnju unatrag (stražnji pogled)
● ručno aktiviranje na info zaslonu kada vozite brzinom do najviše
20 km/h
Funkcionalnost Na lijevom dijelu zaslona možete
odabrati različite poglede.
Promijenite vrstu pogleda u bilo
kojem trenutku tijekom manevra
pritiskom na dodirno polje u donjoj
lijevoj zoni zaslona i biranjem pogleda na izborniku za biranje pogleda:
● Standardni pogled
● Automatski način rada
● Zumirani pogled
● Pogled od 180°
Prikaz se automatski ažurira prema
vrsti odabranog pogleda.Zadano se uključuje automatski način
rada. U ovom načinu rada, sustav bira najbolji pogled za prikaz, standardni
ili zumirani, prema informacijama od
parkirnih senzora.
Kada isključite paljenje, stanje sustava se ne zadržava u memoriji.
Standardni pogled
Standardni pogled se sastoji od
stražnjeg pogleda i prednjeg pogleda.Stražnji pogled
