OPEL GRANDLAND X 2018.75 Priručnik za vlasnika (in Croatian)
Manufacturer: OPEL, Model Year: 2018.75, Model line: GRANDLAND X, Model: OPEL GRANDLAND X 2018.75Pages: 279, PDF Size: 7.64 MB
Page 71 of 279
Spremište69SpremišteSpremišta..................................... 69
Pretinac za rukavice ..................69
Držači šalica .............................. 69
Spremište u srednjoj konzoli .....70
Prtljažnik ...................................... 70
Prekrivač prtljažnika ..................72
Poklopac stražnjeg spremišta u podu ......................................... 73
Ušice za učvršćenje tereta ........74
Sigurnosna mreža .....................74
Trokut upozorenja .....................76
Komplet za prvu pomoć .............76
Sustav krovnog nosača ...............77
Krovni nosač .............................. 77
Informacije o opterećenju ............77Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Kod nekih verzija, pretinac za
rukavice se provjetrava.
Provjetravanje i temperatura ovise o
postavkama sustava kontrole klime.
Otvor za zrak u pretincu za rukavice
možete zatvoriti 3 135.
Druge verzije mogu u pretincu za rukavice imati CD uređaj.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači za šalice se nalaze na
središnjoj konzoli.
Page 72 of 279

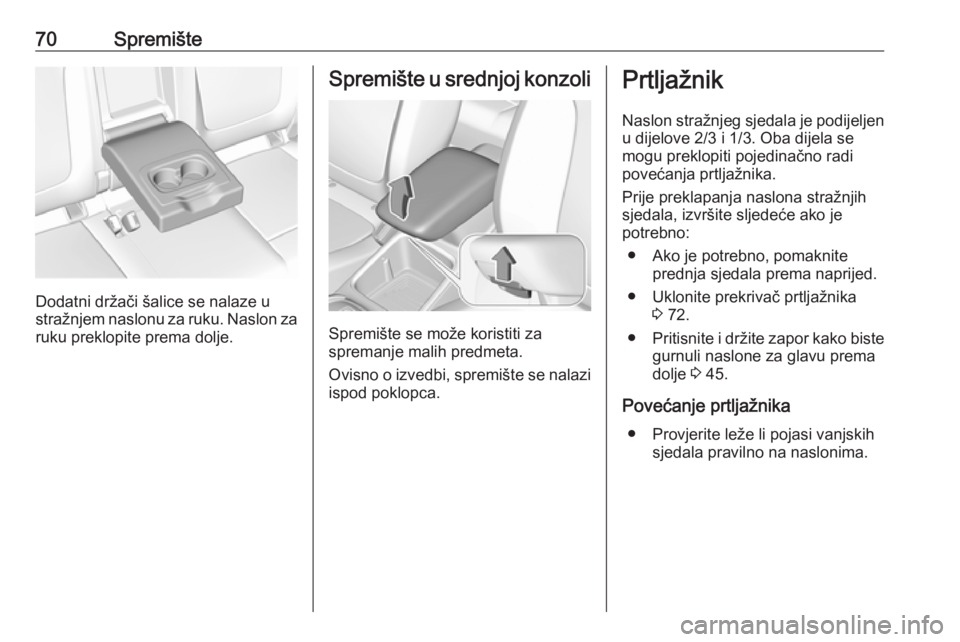

70Spremište
Dodatni držači šalice se nalaze u
stražnjem naslonu za ruku. Naslon za ruku preklopite prema dolje.
Spremište u srednjoj konzoli
Spremište se može koristiti za
spremanje malih predmeta.
Ovisno o izvedbi, spremište se nalazi ispod poklopca.
Prtljažnik
Naslon stražnjeg sjedala je podijeljenu dijelove 2/3 i 1/3. Oba dijela se
mogu preklopiti pojedinačno radi
povećanja prtljažnika.
Prije preklapanja naslona stražnjih
sjedala, izvršite sljedeće ako je
potrebno:
● Ako je potrebno, pomaknite prednja sjedala prema naprijed.
● Uklonite prekrivač prtljažnika 3 72.
● Pritisnite i držite zapor kako biste
gurnuli naslone za glavu prema
dolje 3 45.
Povećanje prtljažnika ● Provjerite leže li pojasi vanjskih sjedala pravilno na naslonima.
Page 73 of 279

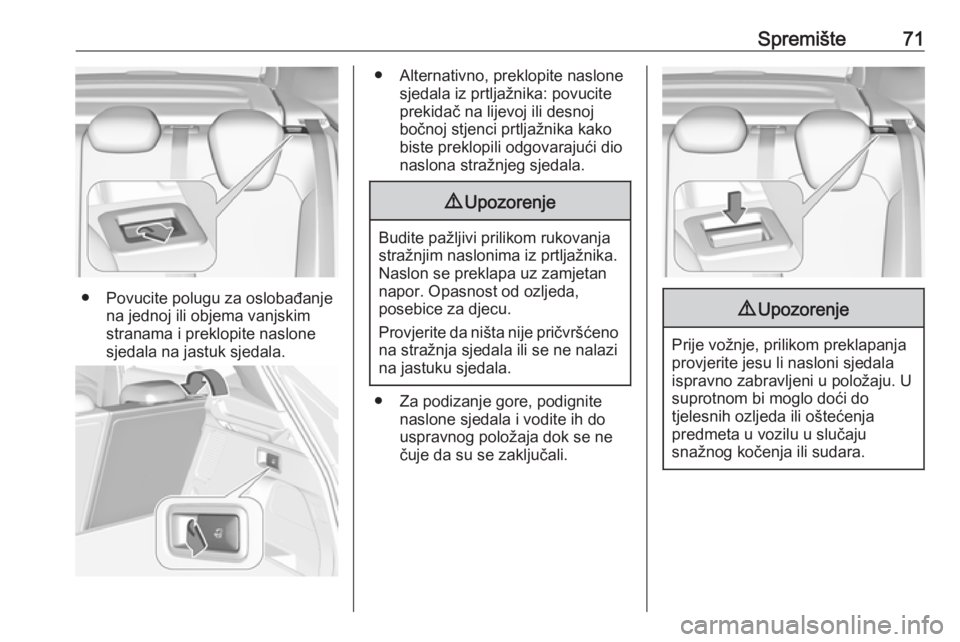

Spremište71
● Povucite polugu za oslobađanjena jednoj ili objema vanjskim
stranama i preklopite naslone sjedala na jastuk sjedala.
● Alternativno, preklopite naslone sjedala iz prtljažnika: povucite
prekidač na lijevoj ili desnoj
bočnoj stjenci prtljažnika kako
biste preklopili odgovarajući dio
naslona stražnjeg sjedala.9 Upozorenje
Budite pažljivi prilikom rukovanja
stražnjim naslonima iz prtljažnika.
Naslon se preklapa uz zamjetan
napor. Opasnost od ozljeda,
posebice za djecu.
Provjerite da ništa nije pričvršćeno na stražnja sjedala ili se ne nalazi
na jastuku sjedala.
● Za podizanje gore, podignite naslone sjedala i vodite ih do
uspravnog položaja dok se ne
čuje da su se zaključali.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.
Page 74 of 279

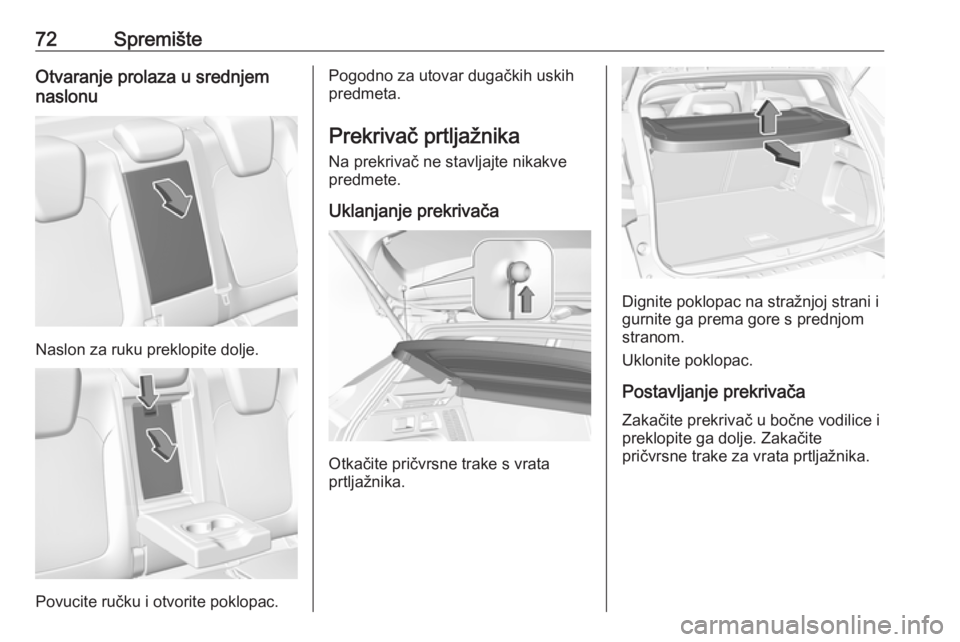

72SpremišteOtvaranje prolaza u srednjemnaslonu
Naslon za ruku preklopite dolje.
Povucite ručku i otvorite poklopac.
Pogodno za utovar dugačkih uskih
predmeta.
Prekrivač prtljažnika Na prekrivač ne stavljajte nikakvepredmete.
Uklanjanje prekrivača
Otkačite pričvrsne trake s vrata
prtljažnika.
Dignite poklopac na stražnjoj strani i
gurnite ga prema gore s prednjom
stranom.
Uklonite poklopac.
Postavljanje prekrivača Zakačite prekrivač u bočne vodilice i
preklopite ga dolje. Zakačite
pričvrsne trake za vrata prtljažnika.
Page 75 of 279

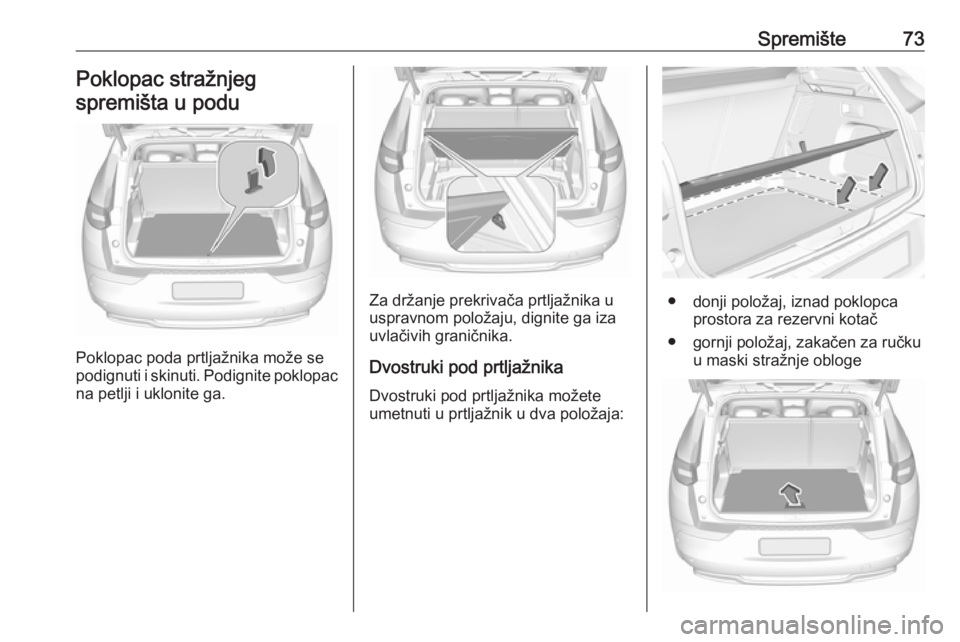

Spremište73Poklopac stražnjeg
spremišta u podu
Poklopac poda prtljažnika može se
podignuti i skinuti. Podignite poklopac na petlji i uklonite ga.
Za držanje prekrivača prtljažnika u
uspravnom položaju, dignite ga iza
uvlačivih graničnika.
Dvostruki pod prtljažnika
Dvostruki pod prtljažnika možete
umetnuti u prtljažnik u dva položaja:● donji položaj, iznad poklopca prostora za rezervni kotač
● gornji položaj, zakačen za ručku u maski stražnje obloge
Page 76 of 279

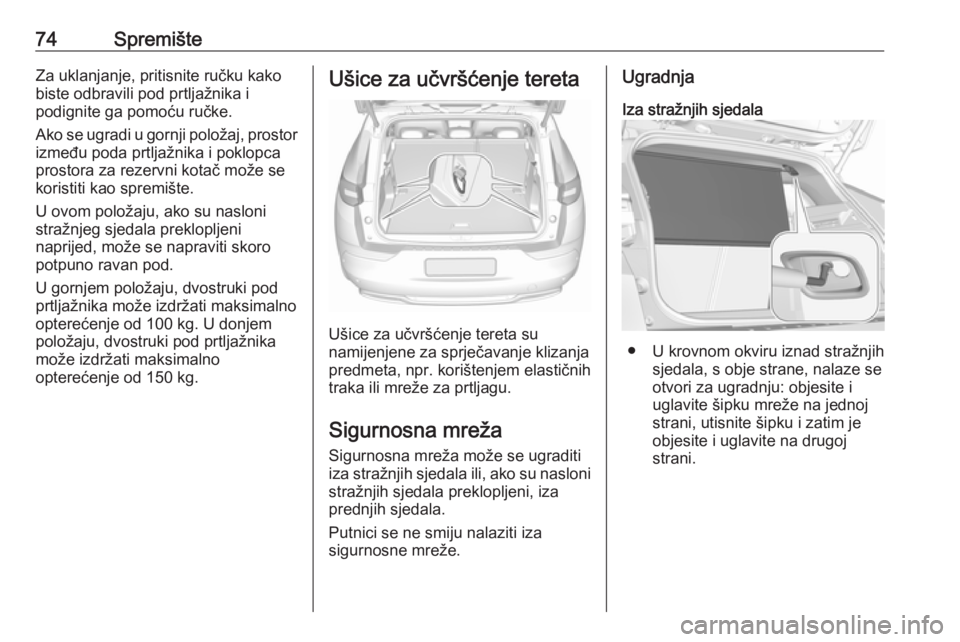

74SpremišteZa uklanjanje, pritisnite ručku kako
biste odbravili pod prtljažnika i
podignite ga pomoću ručke.
Ako se ugradi u gornji položaj, prostor
između poda prtljažnika i poklopca
prostora za rezervni kotač može se
koristiti kao spremište.
U ovom položaju, ako su nasloni
stražnjeg sjedala preklopljeni
naprijed, može se napraviti skoro
potpuno ravan pod.
U gornjem položaju, dvostruki pod
prtljažnika može izdržati maksimalno opterećenje od 100 kg. U donjem
položaju, dvostruki pod prtljažnika
može izdržati maksimalno
opterećenje od 150 kg.Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sigurnosna mreža
Sigurnosna mreža može se ugraditi
iza stražnjih sjedala ili, ako su nasloni stražnjih sjedala preklopljeni, izaprednjih sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Ugradnja
Iza stražnjih sjedala
● U krovnom okviru iznad stražnjih sjedala, s obje strane, nalaze se
otvori za ugradnju: objesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
objesite i uglavite na drugoj
strani.
Page 77 of 279

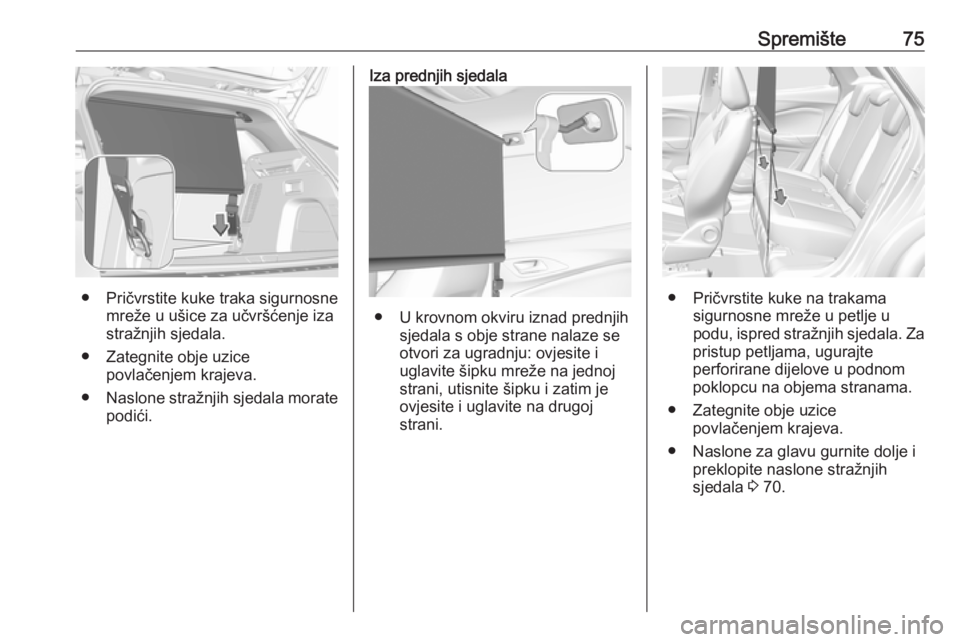

Spremište75
● Pričvrstite kuke traka sigurnosnemreže u ušice za učvršćenje iza
stražnjih sjedala.
● Zategnite obje uzice povlačenjem krajeva.
● Naslone stražnjih sjedala morate
podići.
Iza prednjih sjedala
● U krovnom okviru iznad prednjih sjedala s obje strane nalaze se
otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
ovjesite i uglavite na drugoj
strani.
● Pričvrstite kuke na trakama sigurnosne mreže u petlje u
podu, ispred stražnjih sjedala. Za
pristup petljama, ugurajte
perforirane dijelove u podnom
poklopcu na objema stranama.
● Zategnite obje uzice povlačenjem krajeva.
● Naslone za glavu gurnite dolje i preklopite naslone stražnjih
sjedala 3 70.
Page 78 of 279

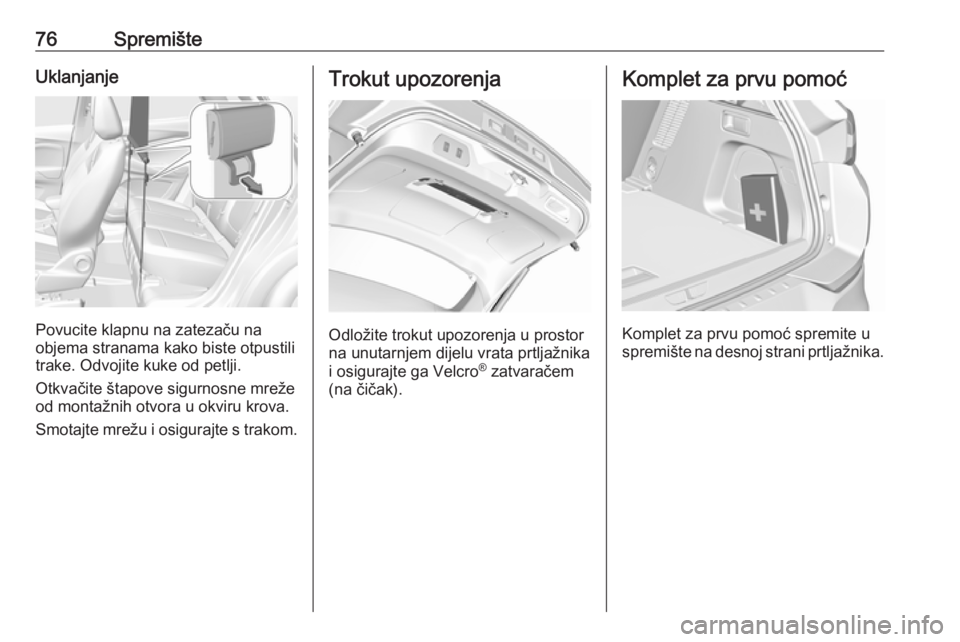

76SpremišteUklanjanje
Povucite klapnu na zatezaču na
objema stranama kako biste otpustili
trake. Odvojite kuke od petlji.
Otkvačite štapove sigurnosne mreže
od montažnih otvora u okviru krova.
Smotajte mrežu i osigurajte s trakom.
Trokut upozorenja
Odložite trokut upozorenja u prostor
na unutarnjem dijelu vrata prtljažnika
i osigurajte ga Velcro ®
zatvaračem
(na čičak).
Komplet za prvu pomoć
Komplet za prvu pomoć spremite u
spremište na desnoj strani prtljažnika.
Page 79 of 279

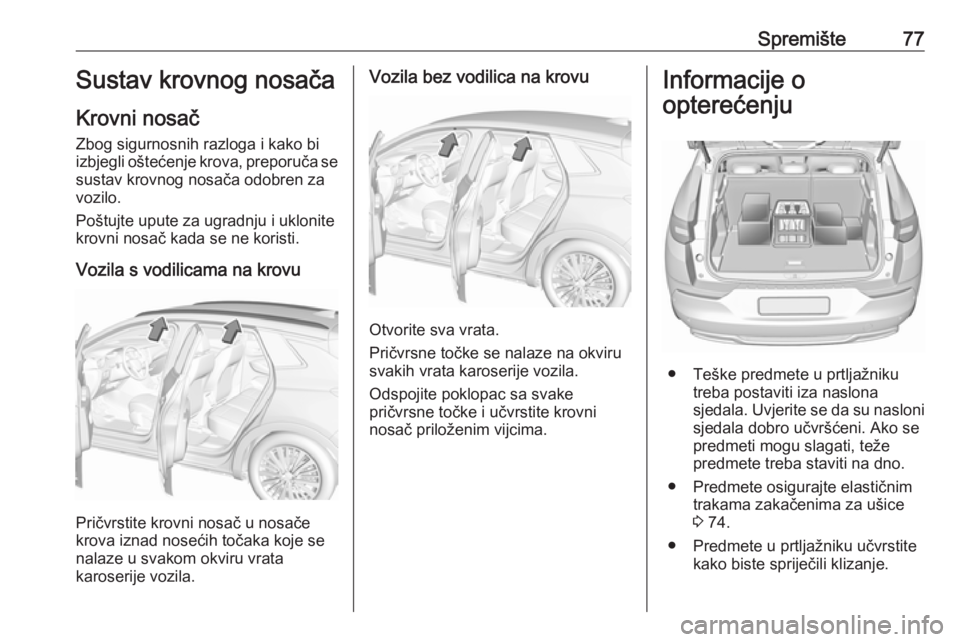

Spremište77Sustav krovnog nosača
Krovni nosač Zbog sigurnosnih razloga i kako bi
izbjegli oštećenje krova, preporuča se
sustav krovnog nosača odobren za
vozilo.
Poštujte upute za ugradnju i uklonite
krovni nosač kada se ne koristi.
Vozila s vodilicama na krovu
Pričvrstite krovni nosač u nosače
krova iznad nosećih točaka koje se nalaze u svakom okviru vrata
karoserije vozila.
Vozila bez vodilica na krovu
Otvorite sva vrata.
Pričvrsne točke se nalaze na okviru
svakih vrata karoserije vozila.
Odspojite poklopac sa svake
pričvrsne točke i učvrstite krovni
nosač priloženim vijcima.
Informacije o
opterećenju
● Teške predmete u prtljažniku treba postaviti iza naslona
sjedala. Uvjerite se da su nasloni sjedala dobro učvršćeni. Ako se
predmeti mogu slagati, teže
predmete treba staviti na dno.
● Predmete osigurajte elastičnim trakama zakačenima za ušice
3 74.
● Predmete u prtljažniku učvrstite kako biste spriječili klizanje.

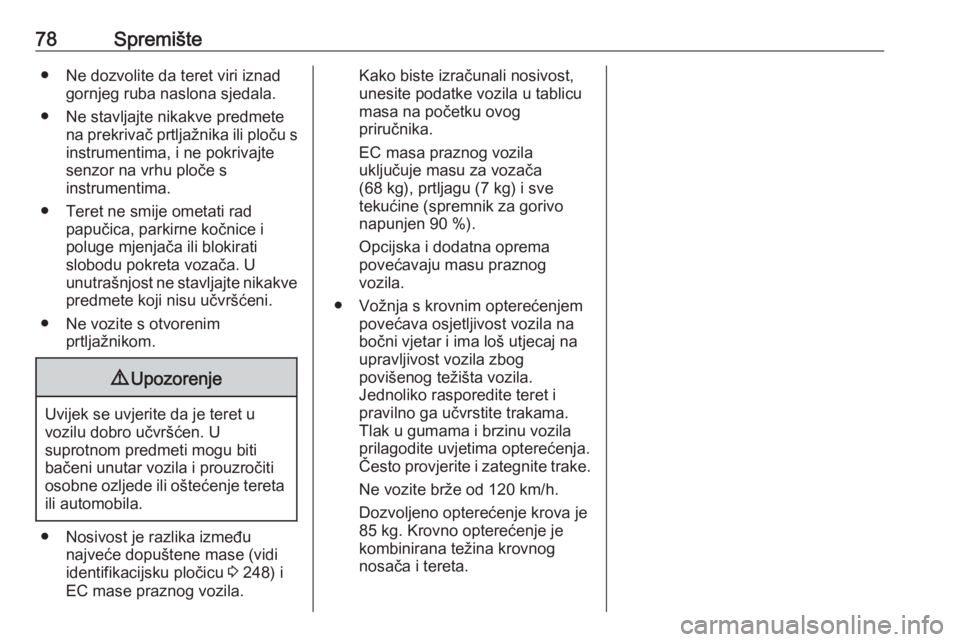

Page 80 of 279
78Spremište● Ne dozvolite da teret viri iznadgornjeg ruba naslona sjedala.
● Ne stavljajte nikakve predmete na prekrivač prtljažnika ili ploču s
instrumentima, i ne pokrivajte
senzor na vrhu ploče s
instrumentima.
● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve
predmete koji nisu učvršćeni.
● Ne vozite s otvorenim prtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 248) i
EC mase praznog vozila.
Kako biste izračunali nosivost,
unesite podatke vozila u tablicu
masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik za gorivo
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na
upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama.
Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Ne vozite brže od 120 km/h.
Dozvoljeno opterećenje krova je
85 kg. Krovno opterećenje je
kombinirana težina krovnog
nosača i tereta.
