OPEL GRANDLAND X 2018.75 Sürücü El Kitabı (in Turkish)
Manufacturer: OPEL, Model Year: 2018.75, Model line: GRANDLAND X, Model: OPEL GRANDLAND X 2018.75Pages: 279, PDF Size: 7.63 MB
Page 91 of 279

Göstergeler ve kumanda birimleri89

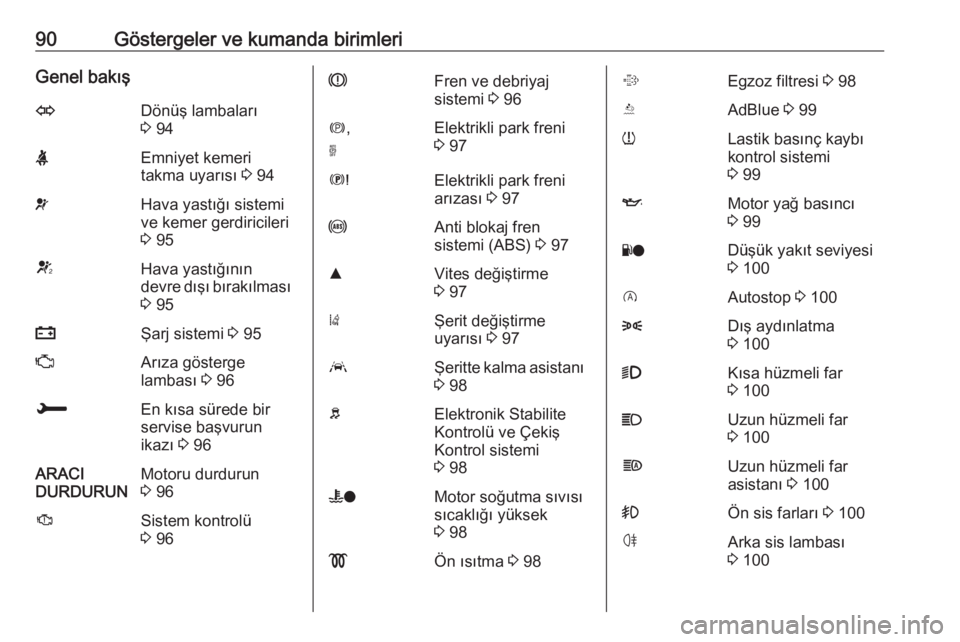

Page 92 of 279

90Göstergeler ve kumanda birimleriGenel bakışODönüş lambaları
3 94XEmniyet kemeri
takma uyarısı 3 94vHava yastığı sistemi
ve kemer gerdiricileri
3 95VHava yastığının
devre dışı bırakılması
3 95pŞarj sistemi 3 95ZArıza gösterge
lambası 3 96HEn kısa sürede bir
servise başvurun
ikazı 3 96ARACI
DURDURUNMotoru durdurun
3 96JSistem kontrolü
3 96RFren ve debriyaj
sistemi 3 96m ,
oElektrikli park freni
3 97EElektrikli park freni
arızası 3 97uAnti blokaj fren
sistemi (ABS) 3 97RVites değiştirme
3 97)Şerit değiştirme
uyarısı 3 97LŞeritte kalma asistanı
3 98bElektronik Stabilite
Kontrolü ve Çekiş
Kontrol sistemi
3 98WoMotor soğutma sıvısı
sıcaklığı yüksek
3 98!Ön ısıtma 3 98%Egzoz filtresi 3 98YAdBlue 3 99wLastik basınç kaybı
kontrol sistemi
3 99IMotor yağ basıncı
3 99YoDüşük yakıt seviyesi
3 100DAutostop 3 1008Dış aydınlatma
3 1009Kısa hüzmeli far
3 100CUzun hüzmeli far
3 100fUzun hüzmeli far
asistanı 3 100>Ön sis farları 3 100øArka sis lambası
3 100

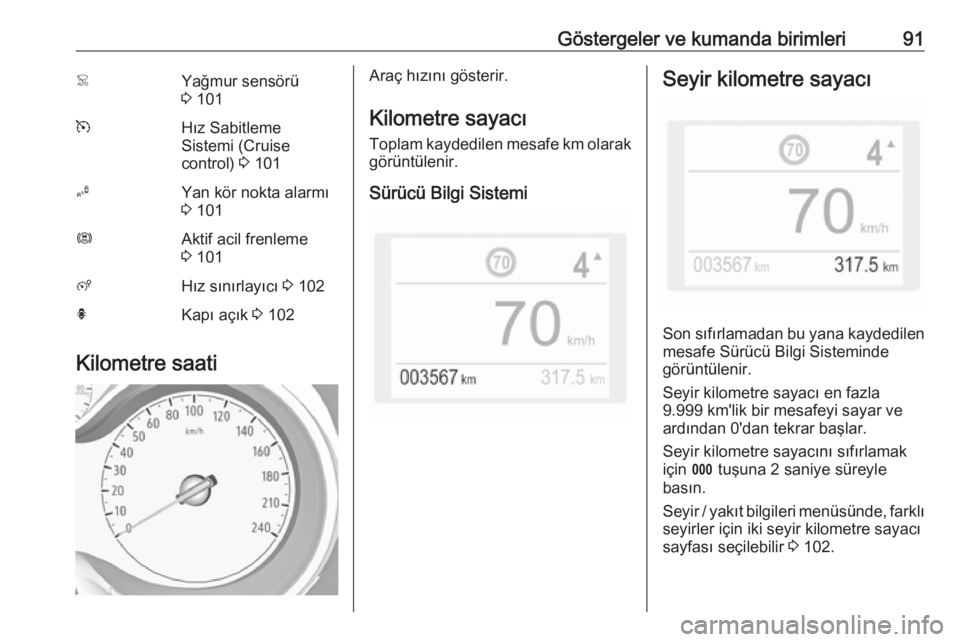

Page 93 of 279

Göstergeler ve kumanda birimleri91
Sistemi (Cruise
control) 3 101BYan kör nokta alarmı
3 101ØAktif acil frenleme
3 101ßHız sınırlayıcı 3 102hKapı açık 3 102
Kilometre saati
Araç hızını gösterir.
Kilometre sayacı Toplam kaydedilen mesafe km olarak
görüntülenir.
Sürücü Bilgi SistemiSeyir kilometre sayacı
Son sıfırlamadan bu yana kaydedilen
mesafe Sürücü Bilgi Sisteminde
görüntülenir.
Seyir kilometre sayacı en fazla
9.999 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Seyir kilometre sayacını sıfırlamak
için L tuşuna 2 saniye süreyle
basın.
Seyir / yakıt bilgileri menüsünde, farklı seyirler için iki seyir kilometre sayacı
sayfası seçilebilir 3 102.

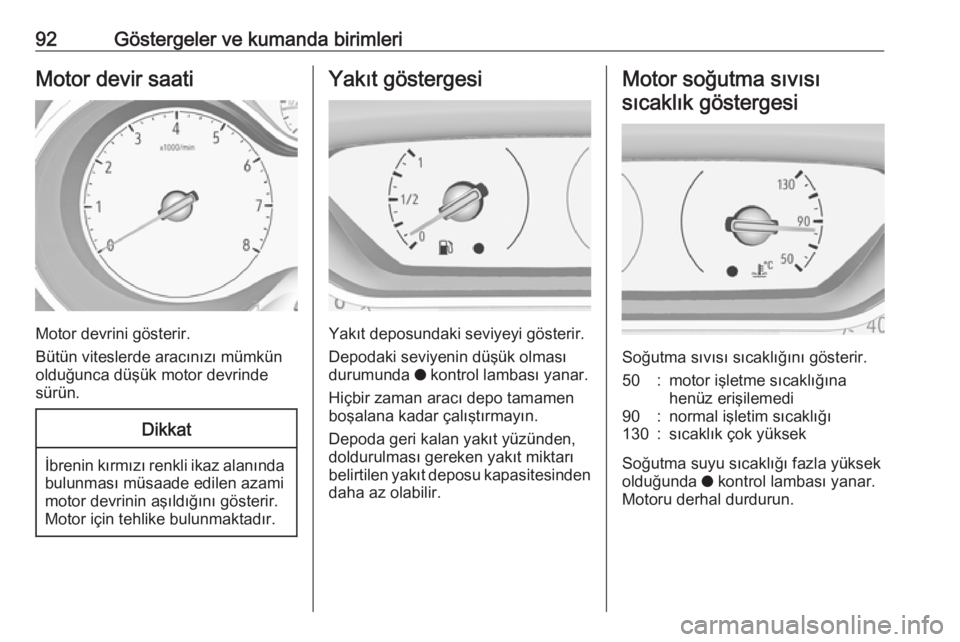

Page 94 of 279

92Göstergeler ve kumanda birimleriMotor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Yakıt deposundaki seviyeyi gösterir.
Depodaki seviyenin düşük olması
durumunda o kontrol lambası yanar.
Hiçbir zaman aracı depo tamamen
boşalana kadar çalıştırmayın.
Depoda geri kalan yakıt yüzünden,
doldurulması gereken yakıt miktarı
belirtilen yakıt deposu kapasitesinden daha az olabilir.
Motor soğutma sıvısı
sıcaklık göstergesi
Soğutma sıvısı sıcaklığını gösterir.
50:motor işletme sıcaklığına
henüz erişilemedi90:normal işletim sıcaklığı130:sıcaklık çok yüksek
Soğutma suyu sıcaklığı fazla yüksek
olduğunda o kontrol lambası yanar.
Motoru derhal durdurun.

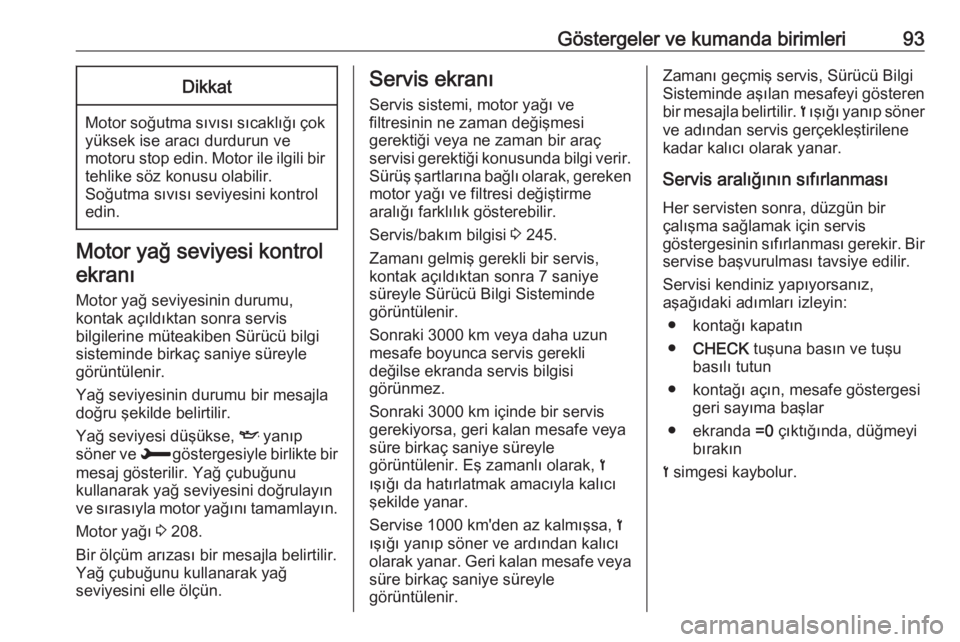

Page 95 of 279

Göstergeler ve kumanda birimleri93Dikkat
Motor soğutma sıvısı sıcaklığı çokyüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.
Motor yağ seviyesi kontrol
ekranı
Motor yağ seviyesinin durumu,
kontak açıldıktan sonra servis
bilgilerine müteakiben Sürücü bilgi
sisteminde birkaç saniye süreyle görüntülenir.
Yağ seviyesinin durumu bir mesajla
doğru şekilde belirtilir.
Yağ seviyesi düşükse, I yanıp
söner ve Hgöstergesiyle birlikte bir
mesaj gösterilir. Yağ çubuğunu
kullanarak yağ seviyesini doğrulayın
ve sırasıyla motor yağını tamamlayın.
Motor yağı 3 208.
Bir ölçüm arızası bir mesajla belirtilir.
Yağ çubuğunu kullanarak yağ
seviyesini elle ölçün.
Servis ekranı
Servis sistemi, motor yağı ve
filtresinin ne zaman değişmesi
gerektiği veya ne zaman bir araç
servisi gerektiği konusunda bilgi verir. Sürüş şartlarına bağlı olarak, gerekenmotor yağı ve filtresi değiştirme
aralığı farklılık gösterebilir.
Servis/bakım bilgisi 3 245.
Zamanı gelmiş gerekli bir servis, kontak açıldıktan sonra 7 saniye
süreyle Sürücü Bilgi Sisteminde
görüntülenir.
Sonraki 3000 km veya daha uzun
mesafe boyunca servis gerekli
değilse ekranda servis bilgisi
görünmez.
Sonraki 3000 km içinde bir servis
gerekiyorsa, geri kalan mesafe veya
süre birkaç saniye süreyle
görüntülenir. Eş zamanlı olarak, <
ışığı da hatırlatmak amacıyla kalıcı
şekilde yanar.
Servise 1000 km'den az kalmışsa, <
ışığı yanıp söner ve ardından kalıcı
olarak yanar. Geri kalan mesafe veya
süre birkaç saniye süreyle
görüntülenir.Zamanı geçmiş servis, Sürücü Bilgi
Sisteminde aşılan mesafeyi gösteren
bir mesajla belirtilir. < ışığı yanıp söner
ve adından servis gerçekleştirilene kadar kalıcı olarak yanar.
Servis aralığının sıfırlanması
Her servisten sonra, düzgün bir
çalışma sağlamak için servis
göstergesinin sıfırlanması gerekir. Bir
servise başvurulması tavsiye edilir.
Servisi kendiniz yapıyorsanız,
aşağıdaki adımları izleyin:
● kontağı kapatın
● CHECK tuşuna basın ve tuşu
basılı tutun
● kontağı açın, mesafe göstergesi geri sayıma başlar
● ekranda =0 çıktığında, düğmeyi
bırakın
< simgesi kaybolur.

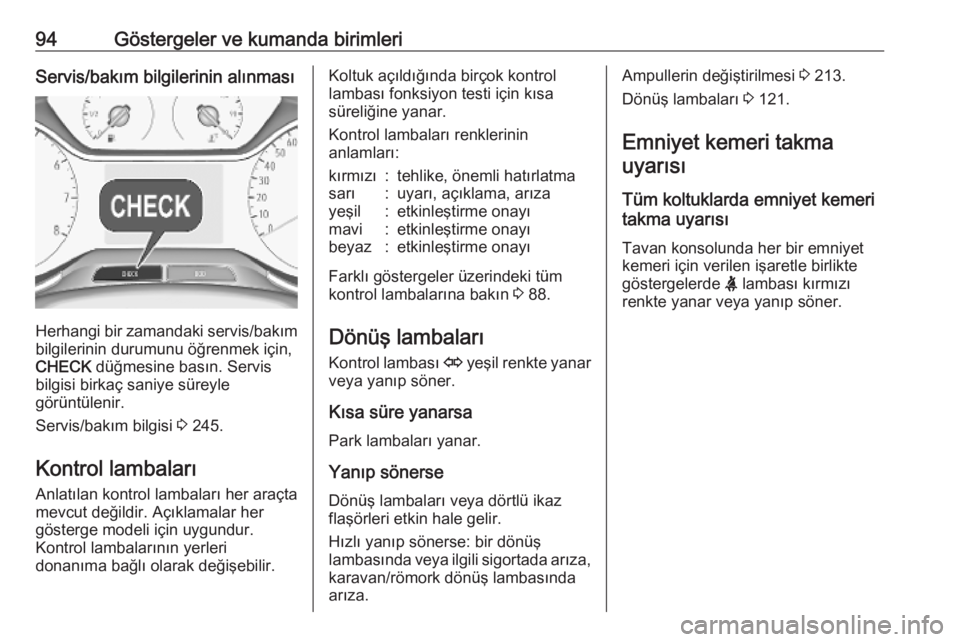

Page 96 of 279

94Göstergeler ve kumanda birimleriServis/bakım bilgilerinin alınması
Herhangi bir zamandaki servis/bakım
bilgilerinin durumunu öğrenmek için,
CHECK düğmesine basın. Servis
bilgisi birkaç saniye süreyle
görüntülenir.
Servis/bakım bilgisi 3 245.
Kontrol lambaları Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Koltuk açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:kırmızı:tehlike, önemli hatırlatmasarı:uyarı, açıklama, arızayeşil:etkinleştirme onayımavi:etkinleştirme onayıbeyaz:etkinleştirme onayı
Farklı göstergeler üzerindeki tüm
kontrol lambalarına bakın 3 88.
Dönüş lambaları Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa Park lambaları yanar.
Yanıp sönerse Dönüş lambaları veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönerse: bir dönüş
lambasında veya ilgili sigortada arıza,
karavan/römork dönüş lambasında
arıza.
Ampullerin değiştirilmesi 3 213.
Dönüş lambaları 3 121.
Emniyet kemeri takma uyarısı
Tüm koltuklarda emniyet kemeri
takma uyarısı
Tavan konsolunda her bir emniyet
kemeri için verilen işaretle birlikte
göstergelerde X lambası kırmızı
renkte yanar veya yanıp söner.

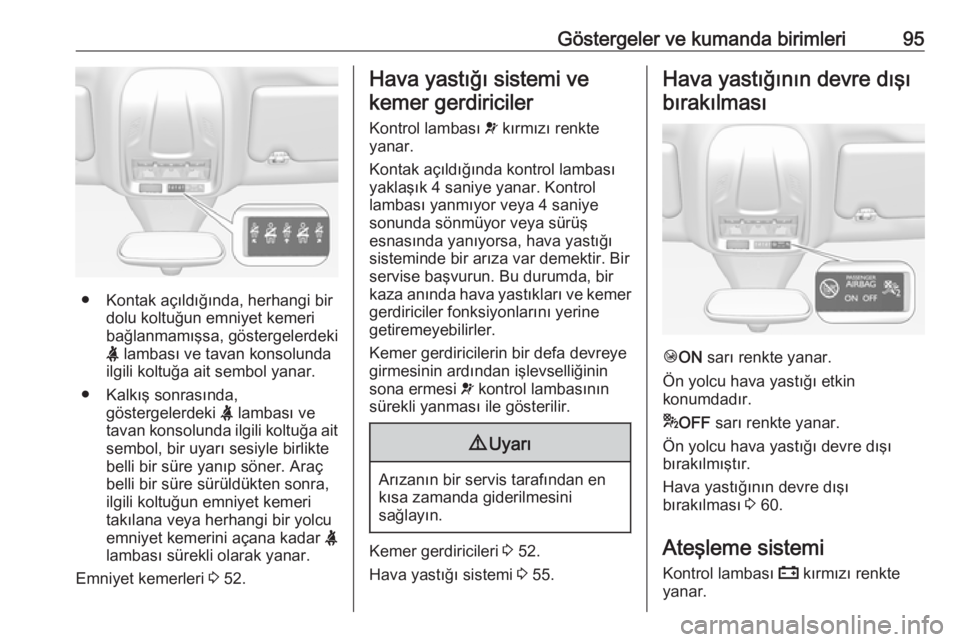

Page 97 of 279

Göstergeler ve kumanda birimleri95
● Kontak açıldığında, herhangi birdolu koltuğun emniyet kemeri
bağlanmamışsa, göstergelerdeki
X lambası ve tavan konsolunda
ilgili koltuğa ait sembol yanar.
● Kalkış sonrasında, göstergelerdeki X lambası ve
tavan konsolunda ilgili koltuğa ait
sembol, bir uyarı sesiyle birlikte
belli bir süre yanıp söner. Araç
belli bir süre sürüldükten sonra,
ilgili koltuğun emniyet kemeri
takılana veya herhangi bir yolcu
emniyet kemerini açana kadar X
lambası sürekli olarak yanar.
Emniyet kemerleri 3 52.
Hava yastığı sistemi ve
kemer gerdiriciler
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Kontrol
lambası yanmıyor veya 4 saniye
sonunda sönmüyor veya sürüş
esnasında yanıyorsa, hava yastığı
sisteminde bir arıza var demektir. Bir
servise başvurun. Bu durumda, bir
kaza anında hava yastıkları ve kemer
gerdiriciler fonksiyonlarını yerine
getiremeyebilirler.
Kemer gerdiricilerin bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Kemer gerdiricileri 3 52.
Hava yastığı sistemi 3 55.
Hava yastığının devre dışı
bırakılması
Ó ON sarı renkte yanar.
Ön yolcu hava yastığı etkin
konumdadır.
* OFF sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır.
Hava yastığının devre dışı
bırakılması 3 60.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.

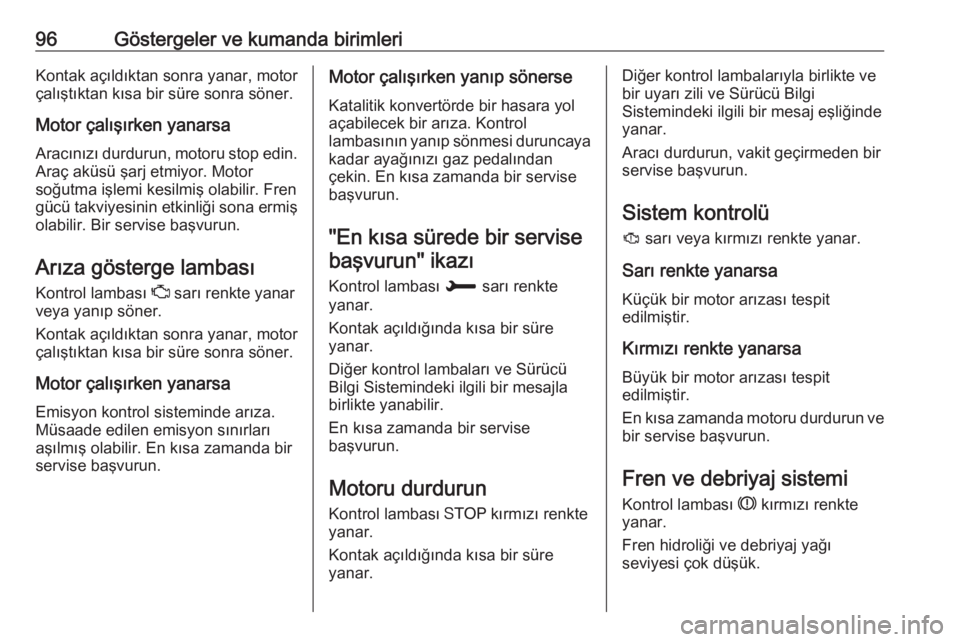

Page 98 of 279

96Göstergeler ve kumanda birimleriKontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motor
soğutma işlemi kesilmiş olabilir. Fren
gücü takviyesinin etkinliği sona ermiş olabilir. Bir servise başvurun.
Arıza gösterge lambası Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.Motor çalışırken yanıp sönerse
Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun.
"En kısa sürede bir servisebaşvurun" ikazı
Kontrol lambası H sarı renkte
yanar.
Kontak açıldığında kısa bir süre
yanar.
Diğer kontrol lambaları ve Sürücü
Bilgi Sistemindeki ilgili bir mesajla
birlikte yanabilir.
En kısa zamanda bir servise
başvurun.
Motoru durdurun
Kontrol lambası Y kırmızı renkte
yanar.
Kontak açıldığında kısa bir süre
yanar.Diğer kontrol lambalarıyla birlikte ve bir uyarı zili ve Sürücü Bilgi
Sistemindeki ilgili bir mesaj eşliğinde
yanar.
Aracı durdurun, vakit geçirmeden bir
servise başvurun.
Sistem kontrolü
J sarı veya kırmızı renkte yanar.
Sarı renkte yanarsa
Küçük bir motor arızası tespit
edilmiştir.
Kırmızı renkte yanarsa Büyük bir motor arızası tespit
edilmiştir.
En kısa zamanda motoru durdurun ve
bir servise başvurun.
Fren ve debriyaj sistemi Kontrol lambası R kırmızı renkte
yanar.
Fren hidroliği ve debriyaj yağı
seviyesi çok düşük.

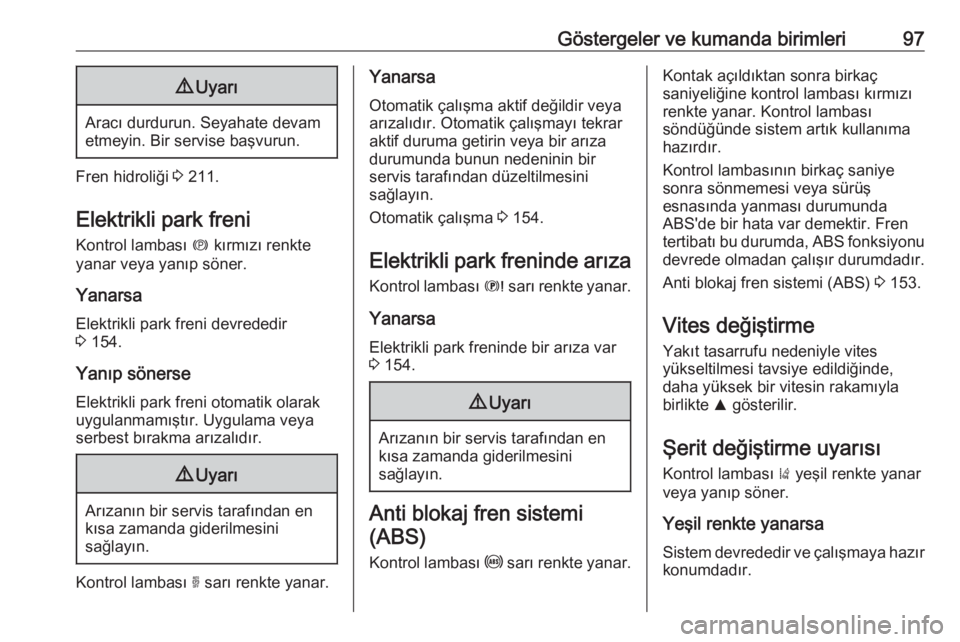

Page 99 of 279

Göstergeler ve kumanda birimleri979Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Fren hidroliği 3 211.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanarsa
Elektrikli park freni devrededir
3 154.
Yanıp sönerse
Elektrikli park freni otomatik olarak
uygulanmamıştır. Uygulama veya
serbest bırakma arızalıdır.
9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Kontrol lambası o sarı renkte yanar.
Yanarsa
Otomatik çalışma aktif değildir veya
arızalıdır. Otomatik çalışmayı tekrar
aktif duruma getirin veya bir arıza
durumunda bunun nedeninin bir
servis tarafından düzeltilmesini
sağlayın.
Otomatik çalışma 3 154.
Elektrikli park freninde arıza Kontrol lambası E sarı renkte yanar.
Yanarsa Elektrikli park freninde bir arıza var3 154.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 153.
Vites değiştirme
Yakıt tasarrufu nedeniyle vites
yükseltilmesi tavsiye edildiğinde,
daha yüksek bir vitesin rakamıyla
birlikte R gösterilir.
Şerit değiştirme uyarısı Kontrol lambası ) yeşil renkte yanar
veya yanıp söner.
Yeşil renkte yanarsa Sistem devrededir ve çalışmaya hazır
konumdadır.
Page 100 of 279

98Göstergeler ve kumanda birimleriSarı renkte yanıp sönerseSistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Şerit değiştirme uyarısı 3 191.
Şeritte kalma asistanı a yeşil veya sarı renkte yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır konumdadır.
Sarı renkte yanarsa Sistem, algılanan bir şerit işaretine, o
yönde bir dönüş sinyali kullanılmadan yaklaşmaktadır.
Sarı renkte yanıp sönerse Sistem, şeritten önemli ölçüde
çıkıldığını fark eder.
Şeritte kalma asistanı 3 193.Elektronik stabilite kontrolü
ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanarsa
Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik Denge Kontrolü ve Çekiş
Kontrol sistemi 3 157.
Seçici sürüş kontrolü 3 158.
Motor soğutma sıvısı sıcaklığı
Kontrol lambası o kırmızı renkte
yanar.Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin.Dikkat
Soğutma sıvısı sıcaklığı çok
yüksek.
Vakit kaybetmeden soğutma suyu
seviyesini kontrol edin 3 209.
Yeterli miktarda soğutma suyunun
mevcut olması halinde bir servise
başvurun.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.
Dizel motorun ön ısıtması devreye
sokulur. Sadece dış hava sıcaklığının
düşük olması durumunda etkinleşir.
Kontrol lambası söndüğünde motoru
çalıştırın.
Motorun çalıştırılması 3 141.
Egzoz filtresi
% veya H sarı renkte yanar.
