OPEL GRANDLAND X 2018.75 Sürücü El Kitabı (in Turkish)

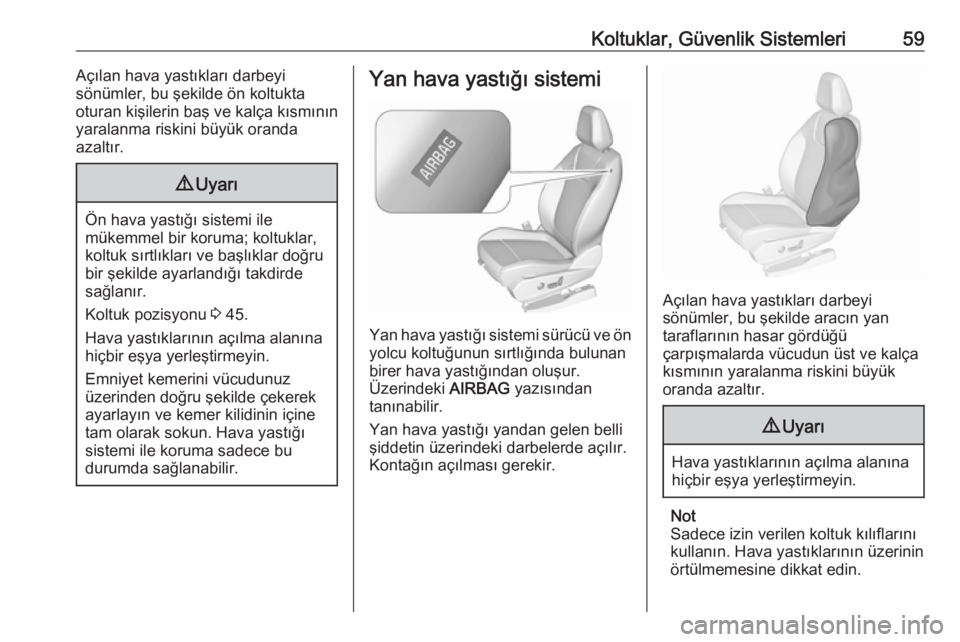

Koltuklar, Güvenlik Sistemleri59Açılan hava yastıkları darbeyi
sönümler, bu şekilde ön koltukta
oturan kişilerin baş ve kalça kısmının
yaralanma riskini büyük oranda
azaltır.9 Uyarı
Ön hava yastığı sistemi ile
mükemmel bir koruma; koltuklar,
koltuk sırtlıkları ve başlıklar doğru
bir şekilde ayarlandığı takdirde
sağlanır.
Koltuk pozisyonu 3 45.
Hava yastıklarının açılma alanına
hiçbir eşya yerleştirmeyin.
Emniyet kemerini vücudunuz
üzerinden doğru şekilde çekerek
ayarlayın ve kemer kilidinin içine
tam olarak sokun. Hava yastığı
sistemi ile koruma sadece bu
durumda sağlanabilir.
Yan hava yastığı sistemi
Yan hava yastığı sistemi sürücü ve ön yolcu koltuğunun sırtlığında bulunan
birer hava yastığından oluşur.
Üzerindeki AIRBAG yazısından
tanınabilir.
Yan hava yastığı yandan gelen belli
şiddetin üzerindeki darbelerde açılır.
Kontağın açılması gerekir.
Açılan hava yastıkları darbeyi
sönümler, bu şekilde aracın yan
taraflarının hasar gördüğü
çarpışmalarda vücudun üst ve kalça kısmının yaralanma riskini büyük
oranda azaltır.
9 Uyarı
Hava yastıklarının açılma alanına
hiçbir eşya yerleştirmeyin.
Not
Sadece izin verilen koltuk kılıflarını
kullanın. Hava yastıklarının üzerinin
örtülmemesine dikkat edin.

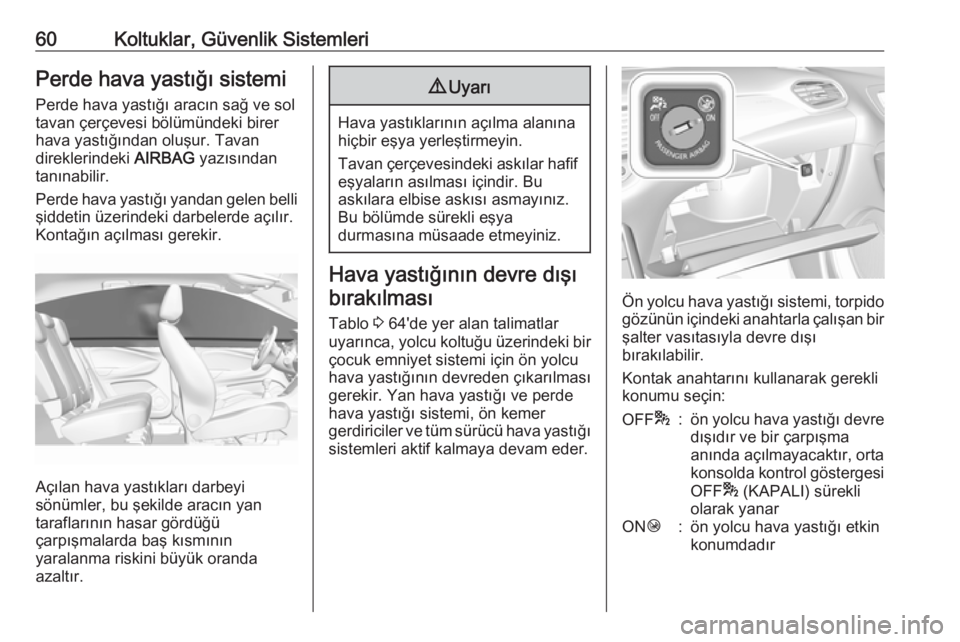

60Koltuklar, Güvenlik SistemleriPerde hava yastığı sistemi
Perde hava yastığı aracın sağ ve sol
tavan çerçevesi bölümündeki birer
hava yastığından oluşur. Tavan
direklerindeki AIRBAG yazısından
tanınabilir.
Perde hava yastığı yandan gelen belli şiddetin üzerindeki darbelerde açılır.
Kontağın açılması gerekir.
Açılan hava yastıkları darbeyi
sönümler, bu şekilde aracın yan
taraflarının hasar gördüğü
çarpışmalarda baş kısmının
yaralanma riskini büyük oranda
azaltır.
9 Uyarı
Hava yastıklarının açılma alanına
hiçbir eşya yerleştirmeyin.
Tavan çerçevesindeki askılar hafif eşyaların asılması içindir. Bu
askılara elbise askısı asmayınız. Bu bölümde sürekli eşya
durmasına müsaade etmeyiniz.
Hava yastığının devre dışı
bırakılması
Tablo 3 64'de yer alan talimatlar
uyarınca, yolcu koltuğu üzerindeki bir
çocuk emniyet sistemi için ön yolcu
hava yastığının devreden çıkarılması
gerekir. Yan hava yastığı ve perde
hava yastığı sistemi, ön kemer
gerdiriciler ve tüm sürücü hava yastığı
sistemleri aktif kalmaya devam eder.
Ön yolcu hava yastığı sistemi, torpido gözünün içindeki anahtarla çalışan birşalter vasıtasıyla devre dışı
bırakılabilir.
Kontak anahtarını kullanarak gerekli
konumu seçin:
OFF *:ön yolcu hava yastığı devre
dışıdır ve bir çarpışma
anında açılmayacaktır, orta
konsolda kontrol göstergesi
OFF * (KAPALI) sürekli
olarak yanarON Ó:ön yolcu hava yastığı etkin
konumdadır

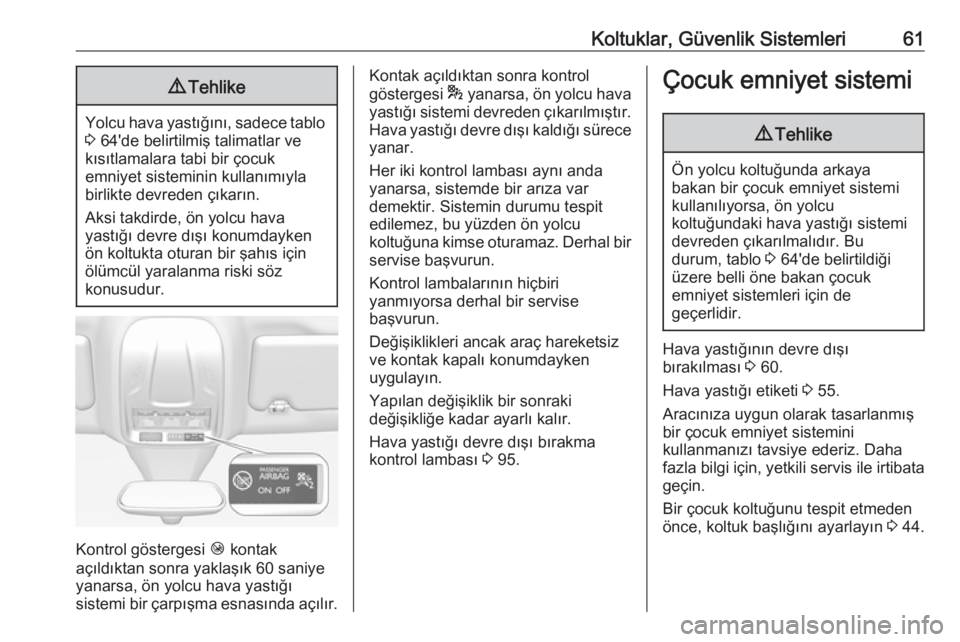

Koltuklar, Güvenlik Sistemleri619Tehlike
Yolcu hava yastığını, sadece tablo
3 64'de belirtilmiş talimatlar ve
kısıtlamalara tabi bir çocuk
emniyet sisteminin kullanımıyla
birlikte devreden çıkarın.
Aksi takdirde, ön yolcu hava
yastığı devre dışı konumdayken
ön koltukta oturan bir şahıs için
ölümcül yaralanma riski söz
konusudur.
Kontrol göstergesi Ó kontak
açıldıktan sonra yaklaşık 60 saniye
yanarsa, ön yolcu hava yastığı
sistemi bir çarpışma esnasında açılır.
Kontak açıldıktan sonra kontrol
göstergesi * yanarsa, ön yolcu hava
yastığı sistemi devreden çıkarılmıştır. Hava yastığı devre dışı kaldığı sürece yanar.
Her iki kontrol lambası aynı anda
yanarsa, sistemde bir arıza var
demektir. Sistemin durumu tespit
edilemez, bu yüzden ön yolcu
koltuğuna kimse oturamaz. Derhal bir
servise başvurun.
Kontrol lambalarının hiçbiri
yanmıyorsa derhal bir servise
başvurun.
Değişiklikleri ancak araç hareketsiz
ve kontak kapalı konumdayken
uygulayın.
Yapılan değişiklik bir sonraki
değişikliğe kadar ayarlı kalır.
Hava yastığı devre dışı bırakma
kontrol lambası 3 95.Çocuk emniyet sistemi9 Tehlike
Ön yolcu koltuğunda arkaya
bakan bir çocuk emniyet sistemi
kullanılıyorsa, ön yolcu
koltuğundaki hava yastığı sistemi
devreden çıkarılmalıdır. Bu
durum, tablo 3 64'de belirtildiği
üzere belli öne bakan çocuk
emniyet sistemleri için de
geçerlidir.
Hava yastığının devre dışı
bırakılması 3 60.
Hava yastığı etiketi 3 55.
Aracınıza uygun olarak tasarlanmış
bir çocuk emniyet sistemini
kullanmanızı tavsiye ederiz. Daha
fazla bilgi için, yetkili servis ile irtibata
geçin.
Bir çocuk koltuğunu tespit etmeden
önce, koltuk başlığını ayarlayın 3 44.

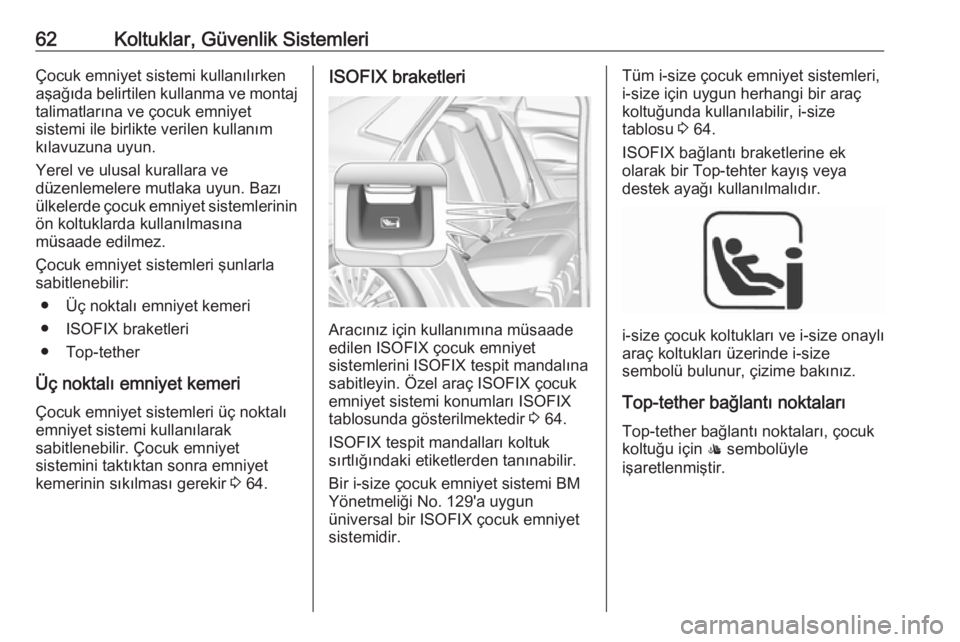

62Koltuklar, Güvenlik SistemleriÇocuk emniyet sistemi kullanılırken
aşağıda belirtilen kullanma ve montaj talimatlarına ve çocuk emniyet
sistemi ile birlikte verilen kullanım kılavuzuna uyun.
Yerel ve ulusal kurallara ve
düzenlemelere mutlaka uyun. Bazı
ülkelerde çocuk emniyet sistemlerinin ön koltuklarda kullanılmasına
müsaade edilmez.
Çocuk emniyet sistemleri şunlarla
sabitlenebilir:
● Üç noktalı emniyet kemeri
● ISOFIX braketleri
● Top-tether
Üç noktalı emniyet kemeri Çocuk emniyet sistemleri üç noktalı
emniyet sistemi kullanılarak
sabitlenebilir. Çocuk emniyet
sistemini taktıktan sonra emniyet
kemerinin sıkılması gerekir 3 64.ISOFIX braketleri
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına sabitleyin. Özel araç ISOFIX çocuk
emniyet sistemi konumları ISOFIX
tablosunda gösterilmektedir 3 64.
ISOFIX tespit mandalları koltuk
sırtlığındaki etiketlerden tanınabilir.
Bir i-size çocuk emniyet sistemi BM
Yönetmeliği No. 129'a uygun
üniversal bir ISOFIX çocuk emniyet
sistemidir.
Tüm i-size çocuk emniyet sistemleri, i-size için uygun herhangi bir araçkoltuğunda kullanılabilir, i-size
tablosu 3 64.
ISOFIX bağlantı braketlerine ek
olarak bir Top-tehter kayış veya
destek ayağı kullanılmalıdır.
i-size çocuk koltukları ve i-size onaylı
araç koltukları üzerinde i-size
sembolü bulunur, çizime bakınız.
Top-tether bağlantı noktaları
Top-tether bağlantı noktaları, çocuk koltuğu için : sembolüyle
işaretlenmiştir.

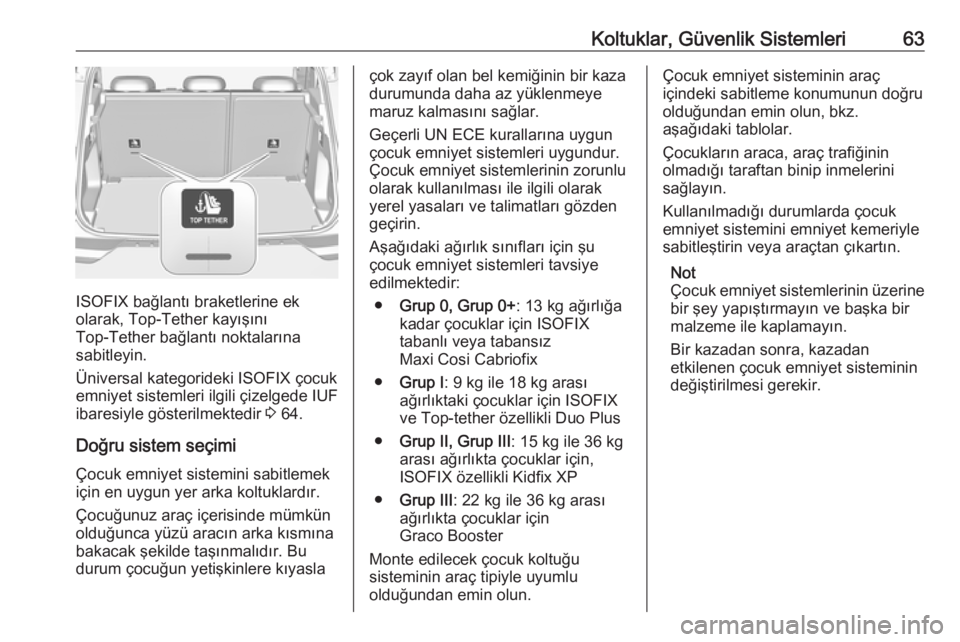

Koltuklar, Güvenlik Sistemleri63
ISOFIX bağlantı braketlerine ek
olarak, Top-Tether kayışını
Top-Tether bağlantı noktalarına
sabitleyin.
Üniversal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir 3 64.
Doğru sistem seçimi Çocuk emniyet sistemini sabitlemek
için en uygun yer arka koltuklardır.
Çocuğunuz araç içerisinde mümkün
olduğunca yüzü aracın arka kısmına
bakacak şekilde taşınmalıdır. Bu
durum çocuğun yetişkinlere kıyasla
çok zayıf olan bel kemiğinin bir kaza
durumunda daha az yüklenmeye
maruz kalmasını sağlar.
Geçerli UN ECE kurallarına uygun
çocuk emniyet sistemleri uygundur. Çocuk emniyet sistemlerinin zorunlu
olarak kullanılması ile ilgili olarak
yerel yasaları ve talimatları gözden
geçirin.
Aşağıdaki ağırlık sınıfları için şu
çocuk emniyet sistemleri tavsiye edilmektedir:
● Grup 0, Grup 0+ : 13 kg ağırlığa
kadar çocuklar için ISOFIX
tabanlı veya tabansız
Maxi Cosi Cabriofix
● Grup I : 9 kg ile 18 kg arası
ağırlıktaki çocuklar için ISOFIX
ve Top-tether özellikli Duo Plus
● Grup II, Grup III : 15 kg ile 36 kg
arası ağırlıkta çocuklar için,
ISOFIX özellikli Kidfix XP
● Grup III : 22 kg ile 36 kg arası
ağırlıkta çocuklar için
Graco Booster
Monte edilecek çocuk koltuğu
sisteminin araç tipiyle uyumlu
olduğundan emin olun.Çocuk emniyet sisteminin araç
içindeki sabitleme konumunun doğru olduğundan emin olun, bkz.
aşağıdaki tablolar.
Çocukların araca, araç trafiğinin
olmadığı taraftan binip inmelerini
sağlayın.
Kullanılmadığı durumlarda çocuk
emniyet sistemini emniyet kemeriyle
sabitleştirin veya araçtan çıkartın.
Not
Çocuk emniyet sistemlerinin üzerine bir şey yapıştırmayın ve başka birmalzeme ile kaplamayın.
Bir kazadan sonra, kazadan
etkilenen çocuk emniyet sisteminin değiştirilmesi gerekir.

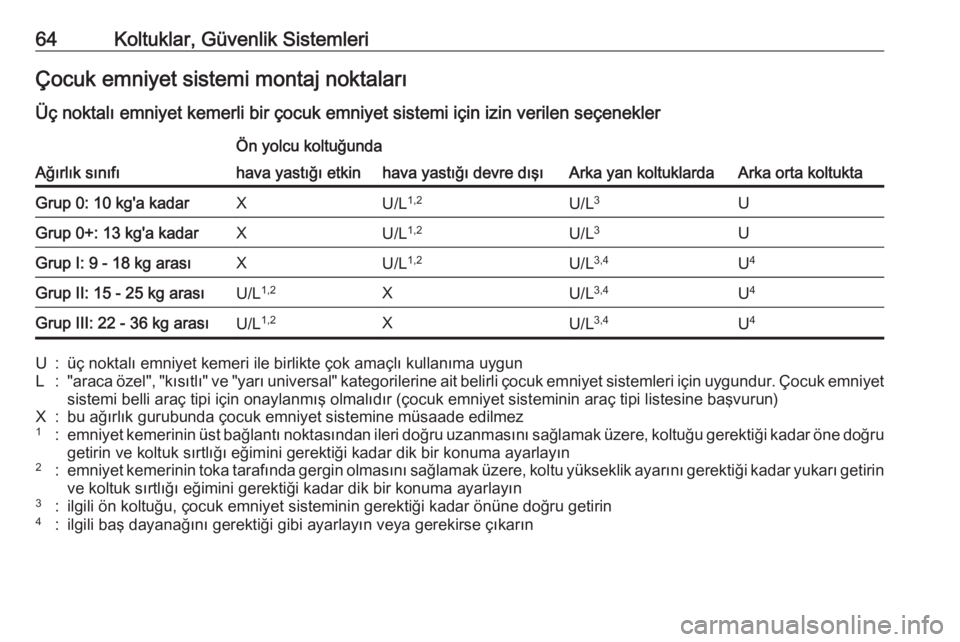

64Koltuklar, Güvenlik SistemleriÇocuk emniyet sistemi montaj noktaları
Üç noktalı emniyet kemerli bir çocuk emniyet sistemi için izin verilen seçenekler
Ağırlık sınıfı
Ön yolcu koltuğunda
Arka yan koltuklardaArka orta koltukta
hava yastığı etkinhava yastığı devre dışıGrup 0: 10 kg'a kadarXU/L 1,2U/L 3UGrup 0+: 13 kg'a kadarXU/L1,2U/L3UGrup I: 9 - 18 kg arasıXU/L 1,2U/L3,4U4Grup II: 15 - 25 kg arasıU/L 1,2XU/L3,4U4Grup III: 22 - 36 kg arasıU/L 1,2XU/L3,4U4U:üç noktalı emniyet kemeri ile birlikte çok amaçlı kullanıma uygunL:"araca özel", "kısıtlı" ve "yarı universal" kategorilerine ait belirli çocuk emniyet sistemleri için uygundur. Çocuk emniyet
sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine başvurun)X:bu ağırlık gurubunda çocuk emniyet sistemine müsaade edilmez1:emniyet kemerinin üst bağlantı noktasından ileri doğru uzanmasını sağlamak üzere, koltuğu gerektiği kadar öne doğrugetirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın2:emniyet kemerinin toka tarafında gergin olmasını sağlamak üzere, koltu yükseklik ayarını gerektiği kadar yukarı getirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın3:ilgili ön koltuğu, çocuk emniyet sisteminin gerektiği kadar önüne doğru getirin4:ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse çıkarın

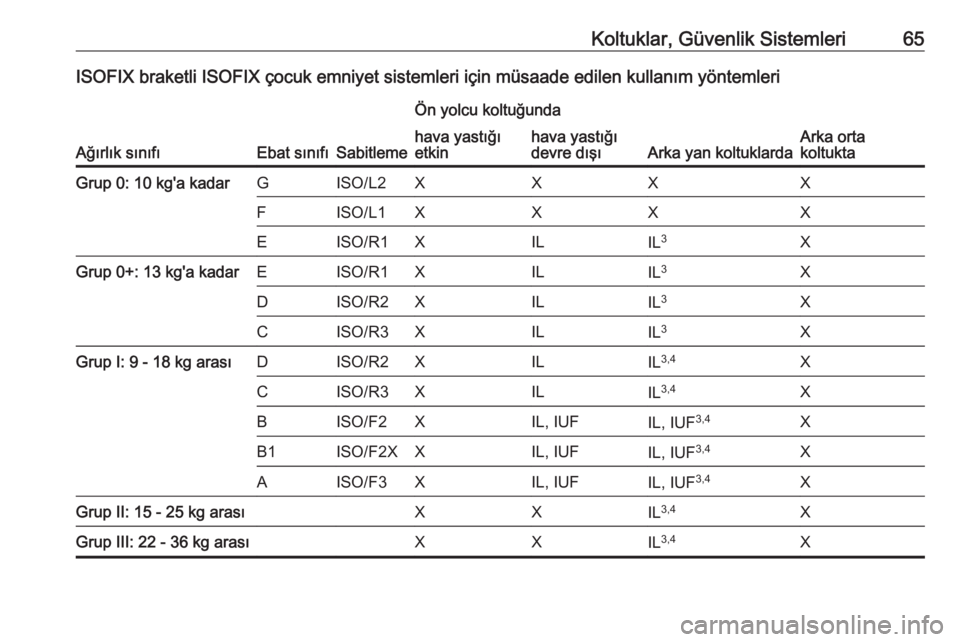

Koltuklar, Güvenlik Sistemleri65ISOFIX braketli ISOFIX çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ağırlık sınıfıEbat sınıfıSabitleme
Ön yolcu koltuğunda
Arka yan koltuklardaArka orta
koltukta
hava yastığı
etkinhava yastığı
devre dışıGrup 0: 10 kg'a kadarGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3XGrup 0+: 13 kg'a kadarEISO/R1XILIL3XDISO/R2XILIL 3XCISO/R3XILIL3XGrup I: 9 - 18 kg arasıDISO/R2XILIL3,4XCISO/R3XILIL 3,4XBISO/F2XIL, IUFIL, IUF 3,4XB1ISO/F2XXIL, IUFIL, IUF3,4XAISO/F3XIL, IUFIL, IUF 3,4XGrup II: 15 - 25 kg arasıXXIL3,4XGrup III: 22 - 36 kg arasıXXIL3,4X

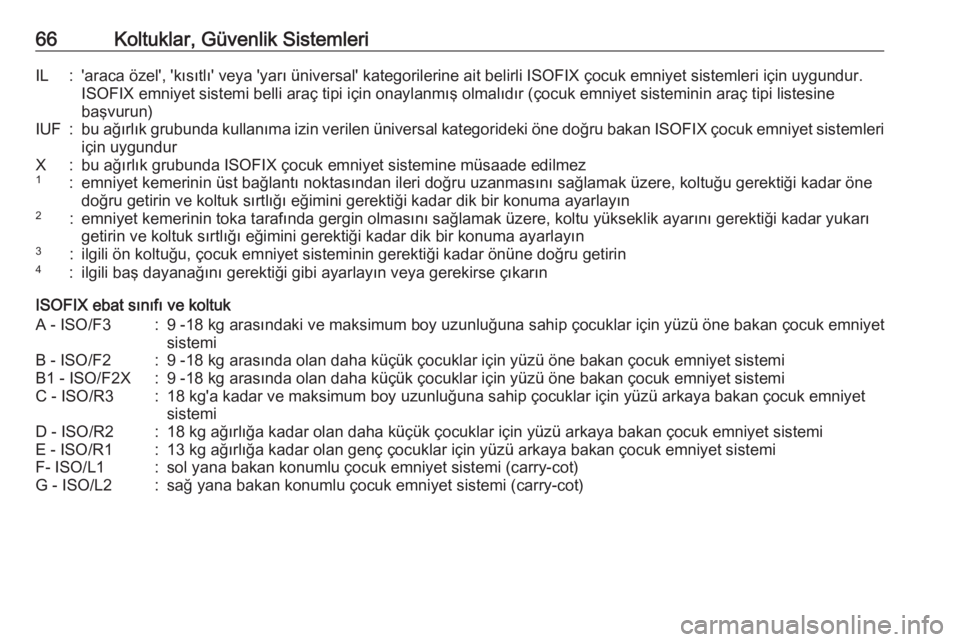

66Koltuklar, Güvenlik SistemleriIL:'araca özel', 'kısıtlı' veya 'yarı üniversal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur.ISOFIX emniyet sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine başvurun)IUF:bu ağırlık grubunda kullanıma izin verilen üniversal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundurX:bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez1:emniyet kemerinin üst bağlantı noktasından ileri doğru uzanmasını sağlamak üzere, koltuğu gerektiği kadar öne doğru getirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın2:emniyet kemerinin toka tarafında gergin olmasını sağlamak üzere, koltu yükseklik ayarını gerektiği kadar yukarı getirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın3:ilgili ön koltuğu, çocuk emniyet sisteminin gerektiği kadar önüne doğru getirin4:ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse çıkarın
ISOFIX ebat sınıfı ve koltuk
A - ISO/F3:9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyet
sistemiB - ISO/F2:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiB1 - ISO/F2X:9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemiC - ISO/R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemiD - ISO/R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemiE - ISO/R1:13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemiF- ISO/L1:sol yana bakan konumlu çocuk emniyet sistemi (carry-cot)G - ISO/L2:sağ yana bakan konumlu çocuk emniyet sistemi (carry-cot)

Koltuklar, Güvenlik Sistemleri67ISOFIX braketli i-Size çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleriÖn yolcu koltuğunda
Arka yan koltuklardaArka orta koltukta
hava yastığı etkinhava yastığı devre dışıi-Size çocuk emniyet sistemleriXi - Ui - UXi - U:i-Size 'üniversal' öne ve arkaya bakan çocuk emniyet sistemleri için uygundurX:oturma konumu i-Size 'üniversal' çocuk emniyet sistemleri için uygun değil.

68Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............68
Torpido gözü ............................. 68
İçecek tutucuları ........................68
Orta konsoldaki eşya koyma yeri ............................................ 69
Bagaj bölümü ............................... 69
Bagaj bölmesi örtüsü .................71
Arka tabandaki eşya saklama gözü kapağı .............................. 72
Sabitleme halkaları ....................73
Emniyet ağı ............................... 73
Üçgen ikaz reflektörü .................75
İlk yardım çantası ......................75
Tavan üstü bagaj taşıyıcısı ..........76
Tavan bagajı .............................. 76
Aracı yükleme talimatı .................76Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Bazı versiyonlarda torpido gözü
havalandırmalıdır. Havalandırma ve
sıcaklık, iklim kontrol sisteminin
ayarlarına bağlıdır. Torpido gözü
içindeki hava menfezi kapatılabilir 3 135.
Diğer versiyonlarda, torpido gözü
içinde bir CD çalar bulunabilir.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
Bardak tutucuları orta konsolda
bulunmaktadır.
