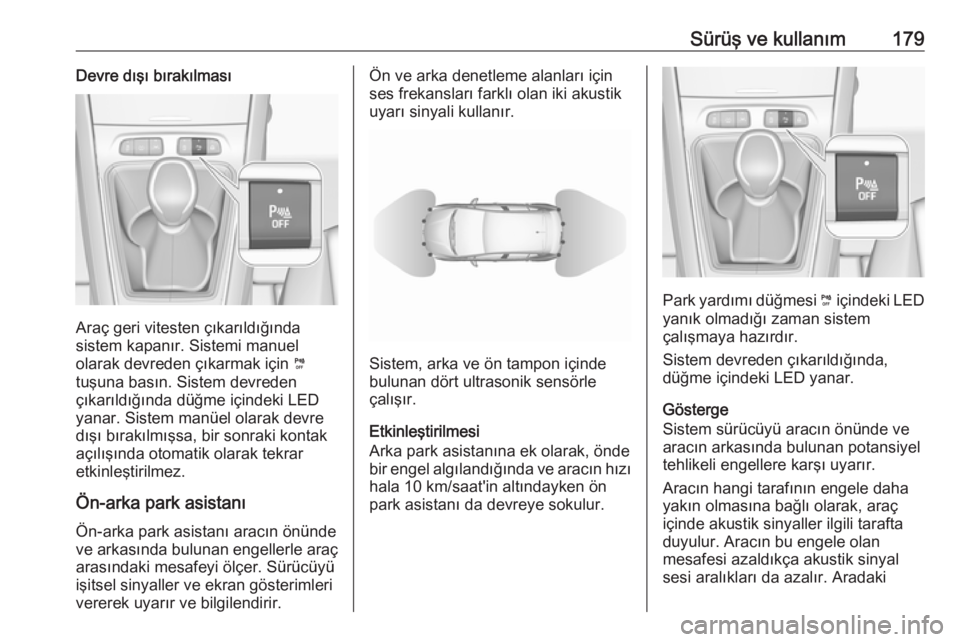

Sürüş ve kullanım179Devre dışı bırakılması
Araç geri vitesten çıkarıldığında
sistem kapanır. Sistemi manuel
olarak devreden çıkarmak için ¼
tuşuna basın. Sistem devreden
çıkarıldığında düğme içindeki LED
yanar. Sistem manüel olarak devre
dışı bırakılmışsa, bir sonraki kontak
açılışında otomatik olarak tekrar
etkinleştirilmez.
Ön-arka park asistanı Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sürücüyü
işitsel sinyaller ve ekran gösterimleri
vererek uyarır ve bilgilendirir.
Ön ve arka denetleme alanları için
ses frekansları farklı olan iki akustik
uyarı sinyali kullanır.
Sistem, arka ve ön tampon içinde
bulunan dört ultrasonik sensörle
çalışır.
Etkinleştirilmesi
Arka park asistanına ek olarak, önde
bir engel algılandığında ve aracın hızı hala 10 km/saat'in altındayken ön
park asistanı da devreye sokulur.
Park yardımı düğmesi ¼ içindeki LED
yanık olmadığı zaman sistem
çalışmaya hazırdır.
Sistem devreden çıkarıldığında,
düğme içindeki LED yanar.
Gösterge
Sistem sürücüyü aracın önünde ve
aracın arkasında bulunan potansiyel
tehlikeli engellere karşı uyarır.
Aracın hangi tarafının engele daha yakın olmasına bağlı olarak, araçiçinde akustik sinyaller ilgili tarafta
duyulur. Aracın bu engele olan
mesafesi azaldıkça akustik sinyal
sesi aralıkları da azalır. Aradaki

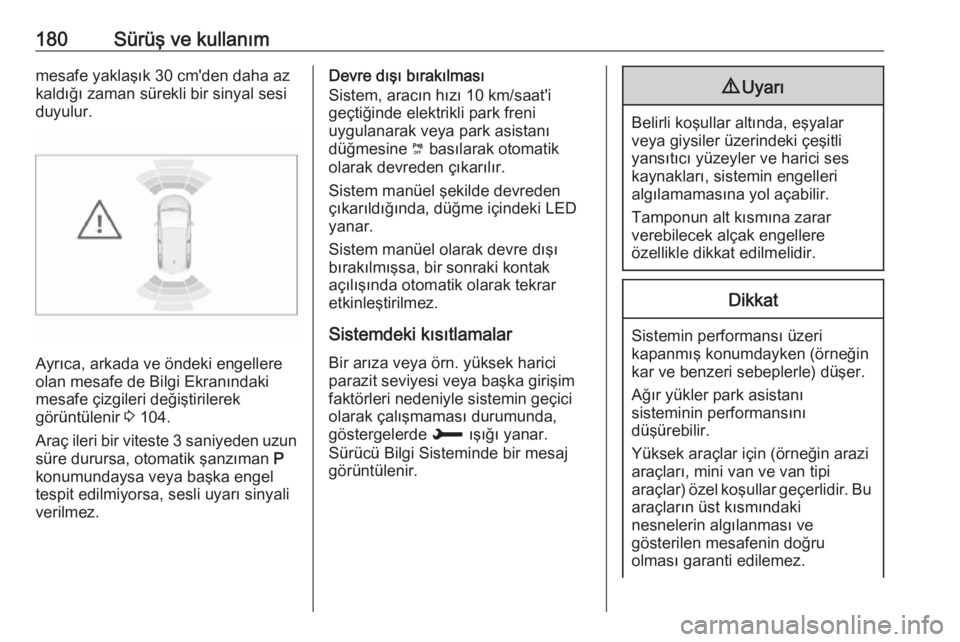

180Sürüş ve kullanımmesafe yaklaşık 30 cm'den daha az
kaldığı zaman sürekli bir sinyal sesi
duyulur.
Ayrıca, arkada ve öndeki engellere
olan mesafe de Bilgi Ekranındaki
mesafe çizgileri değiştirilerek
görüntülenir 3 104.
Araç ileri bir viteste 3 saniyeden uzun
süre durursa, otomatik şanzıman P
konumundaysa veya başka engel
tespit edilmiyorsa, sesli uyarı sinyali
verilmez.
Devre dışı bırakılması
Sistem, aracın hızı 10 km/saat'i
geçtiğinde elektrikli park freni
uygulanarak veya park asistanı
düğmesine ¼ basılarak otomatik
olarak devreden çıkarılır.
Sistem manüel şekilde devreden
çıkarıldığında, düğme içindeki LED
yanar.
Sistem manüel olarak devre dışı
bırakılmışsa, bir sonraki kontak
açılışında otomatik olarak tekrar
etkinleştirilmez.
Sistemdeki kısıtlamalar Bir arıza veya örn. yüksek hariciparazit seviyesi veya başka girişim
faktörleri nedeniyle sistemin geçici
olarak çalışmaması durumunda,
göstergelerde H ışığı yanar.
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir.9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.

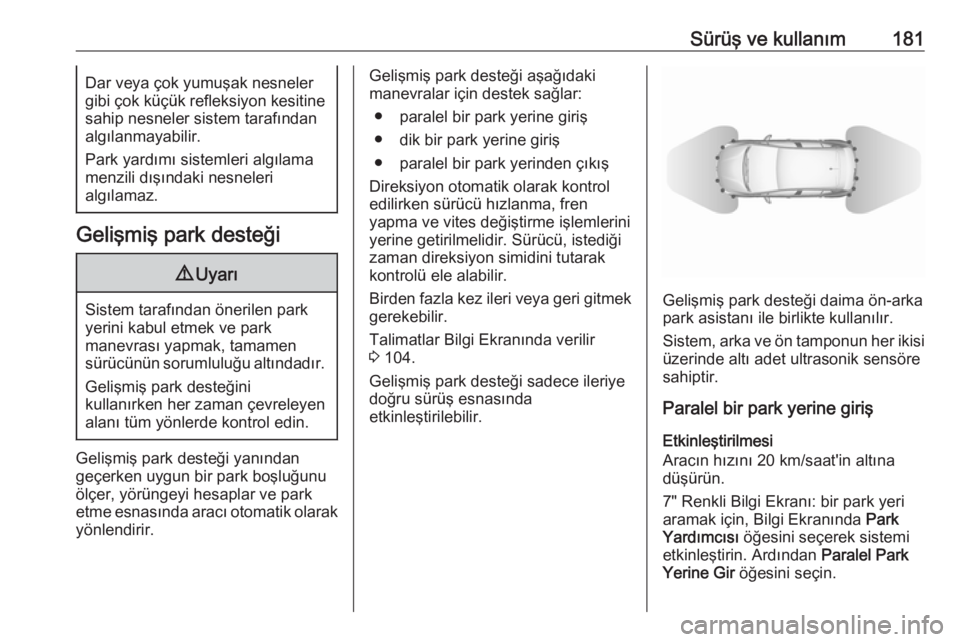

Sürüş ve kullanım181Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Gelişmiş park desteği
9 Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.
Gelişmiş park desteği yanından
geçerken uygun bir park boşluğunu
ölçer, yörüngeyi hesaplar ve park
etme esnasında aracı otomatik olarak
yönlendirir.
Gelişmiş park desteği aşağıdaki
manevralar için destek sağlar:
● paralel bir park yerine giriş
● dik bir park yerine giriş
● paralel bir park yerinden çıkış
Direksiyon otomatik olarak kontrol
edilirken sürücü hızlanma, fren
yapma ve vites değiştirme işlemlerini yerine getirilmelidir. Sürücü, istediği
zaman direksiyon simidini tutarak
kontrolü ele alabilir.
Birden fazla kez ileri veya geri gitmek gerekebilir.
Talimatlar Bilgi Ekranında verilir
3 104.
Gelişmiş park desteği sadece ileriye
doğru sürüş esnasında
etkinleştirilebilir.
Gelişmiş park desteği daima ön-arka park asistanı ile birlikte kullanılır.
Sistem, arka ve ön tamponun her ikisi üzerinde altı adet ultrasonik sensöre
sahiptir.
Paralel bir park yerine giriş
Etkinleştirilmesi
Aracın hızını 20 km/saat'in altına
düşürün.
7" Renkli Bilgi Ekranı: bir park yeri
aramak için, Bilgi Ekranında Park
Yardımcısı öğesini seçerek sistemi
etkinleştirin. Ardından Paralel Park
Yerine Gir öğesini seçin.

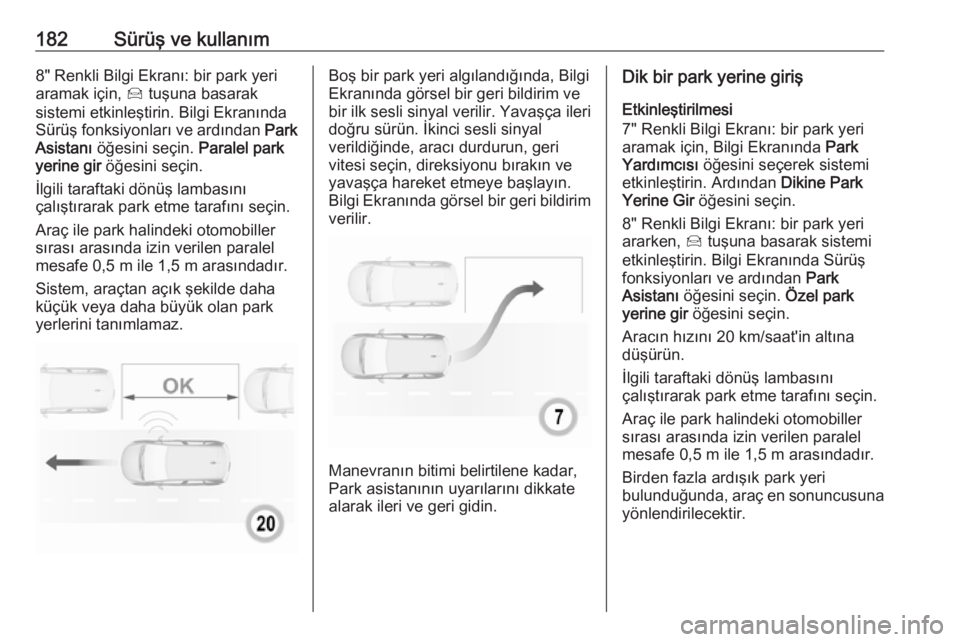

182Sürüş ve kullanım8" Renkli Bilgi Ekranı: bir park yeri
aramak için, Í tuşuna basarak
sistemi etkinleştirin. Bilgi Ekranında
Sürüş fonksiyonları ve ardından Park
Asistanı öğesini seçin. Paralel park
yerine gir öğesini seçin.
İlgili taraftaki dönüş lambasını
çalıştırarak park etme tarafını seçin.
Araç ile park halindeki otomobiller
sırası arasında izin verilen paralel
mesafe 0,5 m ile 1,5 m arasındadır.
Sistem, araçtan açık şekilde daha
küçük veya daha büyük olan park
yerlerini tanımlamaz.Boş bir park yeri algılandığında, Bilgi
Ekranında görsel bir geri bildirim ve
bir ilk sesli sinyal verilir. Yavaşça ileri
doğru sürün. İkinci sesli sinyal
verildiğinde, aracı durdurun, geri
vitesi seçin, direksiyonu bırakın ve
yavaşça hareket etmeye başlayın.
Bilgi Ekranında görsel bir geri bildirim verilir.
Manevranın bitimi belirtilene kadar,
Park asistanının uyarılarını dikkate
alarak ileri ve geri gidin.
Dik bir park yerine giriş
Etkinleştirilmesi
7" Renkli Bilgi Ekranı: bir park yeri aramak için, Bilgi Ekranında Park
Yardımcısı öğesini seçerek sistemi
etkinleştirin. Ardından Dikine Park
Yerine Gir öğesini seçin.
8" Renkli Bilgi Ekranı: bir park yeri ararken, Í tuşuna basarak sistemi
etkinleştirin. Bilgi Ekranında Sürüş fonksiyonları ve ardından Park
Asistanı öğesini seçin. Özel park
yerine gir öğesini seçin.
Aracın hızını 20 km/saat'in altına
düşürün.
İlgili taraftaki dönüş lambasını
çalıştırarak park etme tarafını seçin.
Araç ile park halindeki otomobiller
sırası arasında izin verilen paralel
mesafe 0,5 m ile 1,5 m arasındadır.
Birden fazla ardışık park yeri
bulunduğunda, araç en sonuncusuna
yönlendirilecektir.

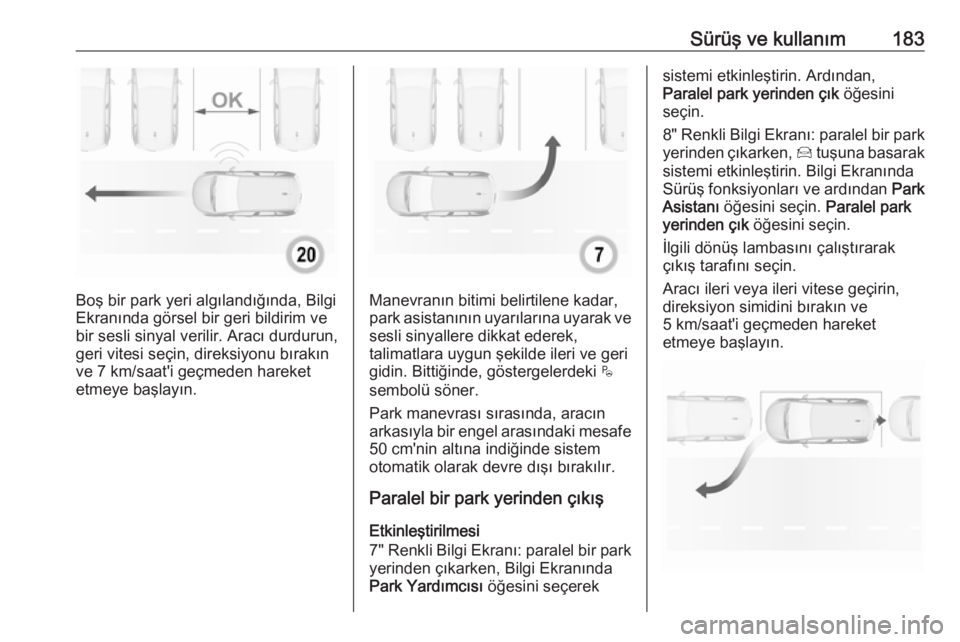

Sürüş ve kullanım183
Boş bir park yeri algılandığında, Bilgi
Ekranında görsel bir geri bildirim ve
bir sesli sinyal verilir. Aracı durdurun,
geri vitesi seçin, direksiyonu bırakın
ve 7 km/saat'i geçmeden hareket etmeye başlayın.Manevranın bitimi belirtilene kadar,
park asistanının uyarılarına uyarak ve
sesli sinyallere dikkat ederek,
talimatlara uygun şekilde ileri ve geri gidin. Bittiğinde, göstergelerdeki $
sembolü söner.
Park manevrası sırasında, aracın
arkasıyla bir engel arasındaki mesafe
50 cm'nin altına indiğinde sistem
otomatik olarak devre dışı bırakılır.
Paralel bir park yerinden çıkış
Etkinleştirilmesi
7" Renkli Bilgi Ekranı: paralel bir park
yerinden çıkarken, Bilgi Ekranında
Park Yardımcısı öğesini seçerek
sistemi etkinleştirin. Ardından,
Paralel park yerinden çık öğesini
seçin.
8" Renkli Bilgi Ekranı: paralel bir park
yerinden çıkarken, Í tuşuna basarak
sistemi etkinleştirin. Bilgi Ekranında
Sürüş fonksiyonları ve ardından Park
Asistanı öğesini seçin. Paralel park
yerinden çık öğesini seçin.
İlgili dönüş lambasını çalıştırarak
çıkış tarafını seçin.
Aracı ileri veya ileri vitese geçirin,
direksiyon simidini bırakın ve
5 km/saat'i geçmeden hareket
etmeye başlayın.

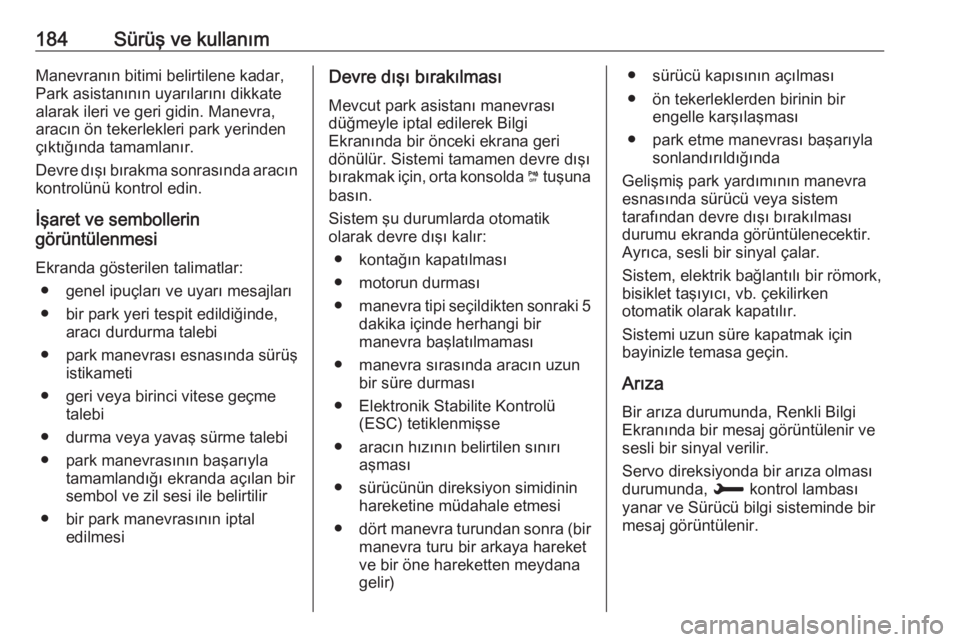

184Sürüş ve kullanımManevranın bitimi belirtilene kadar,
Park asistanının uyarılarını dikkate
alarak ileri ve geri gidin. Manevra,
aracın ön tekerlekleri park yerinden
çıktığında tamamlanır.
Devre dışı bırakma sonrasında aracın
kontrolünü kontrol edin.
İşaret ve sembollerin
görüntülenmesi
Ekranda gösterilen talimatlar: ● genel ipuçları ve uyarı mesajları
● bir park yeri tespit edildiğinde, aracı durdurma talebi
● park manevrası esnasında sürüş
istikameti
● geri veya birinci vitese geçme talebi
● durma veya yavaş sürme talebi
● park manevrasının başarıyla tamamlandığı ekranda açılan bir
sembol ve zil sesi ile belirtilir
● bir park manevrasının iptal edilmesiDevre dışı bırakılması
Mevcut park asistanı manevrası
düğmeyle iptal edilerek Bilgi
Ekranında bir önceki ekrana geri
dönülür. Sistemi tamamen devre dışı
bırakmak için, orta konsolda ¼ tuşuna
basın.
Sistem şu durumlarda otomatik
olarak devre dışı kalır:
● kontağın kapatılması
● motorun durması
● manevra tipi seçildikten sonraki 5
dakika içinde herhangi bir
manevra başlatılmaması
● manevra sırasında aracın uzun bir süre durması
● Elektronik Stabilite Kontrolü (ESC) tetiklenmişse
● aracın hızının belirtilen sınırı aşması
● sürücünün direksiyon simidinin hareketine müdahale etmesi
● dört manevra turundan sonra (bir
manevra turu bir arkaya hareket
ve bir öne hareketten meydana
gelir)● sürücü kapısının açılması
● ön tekerleklerden birinin bir engelle karşılaşması
● park etme manevrası başarıyla sonlandırıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu ekranda görüntülenecektir.
Ayrıca, sesli bir sinyal çalar.
Sistem, elektrik bağlantılı bir römork,
bisiklet taşıyıcı, vb. çekilirken
otomatik olarak kapatılır.
Sistemi uzun süre kapatmak için bayinizle temasa geçin.
Arıza Bir arıza durumunda, Renkli Bilgi
Ekranında bir mesaj görüntülenir ve
sesli bir sinyal verilir.
Servo direksiyonda bir arıza olması
durumunda, H kontrol lambası
yanar ve Sürücü bilgi sisteminde bir
mesaj görüntülenir.

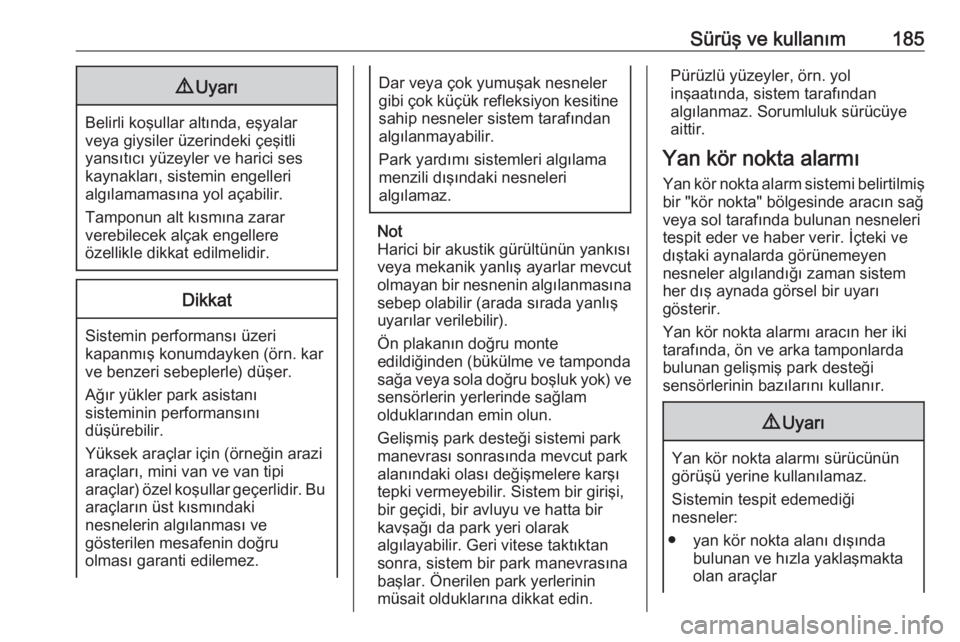

Sürüş ve kullanım1859Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örn. kar
ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan
sonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Pürüzlü yüzeyler, örn. yol
inşaatında, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda
bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar

186Sürüş ve kullanım●yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş
lambasını kullanın.
Etkinleştirilmesi
7" Renkli Bilgi Ekranı: Bilgi Ekranında
öğesini seçin ve işlevi etkinleştirin.
8" Renkli Bilgi Ekranı: Í tuşuna
basın. Bilgi Ekranında Sürüş
fonksiyonları ve ardından Kör nokta
izlemesi öğesini seçin. Fonksiyonu
etkinleştirin.
Fonksiyonu doğrulamak üzere,
göstergelerde B sembolü sürekli
yeşil yanar.

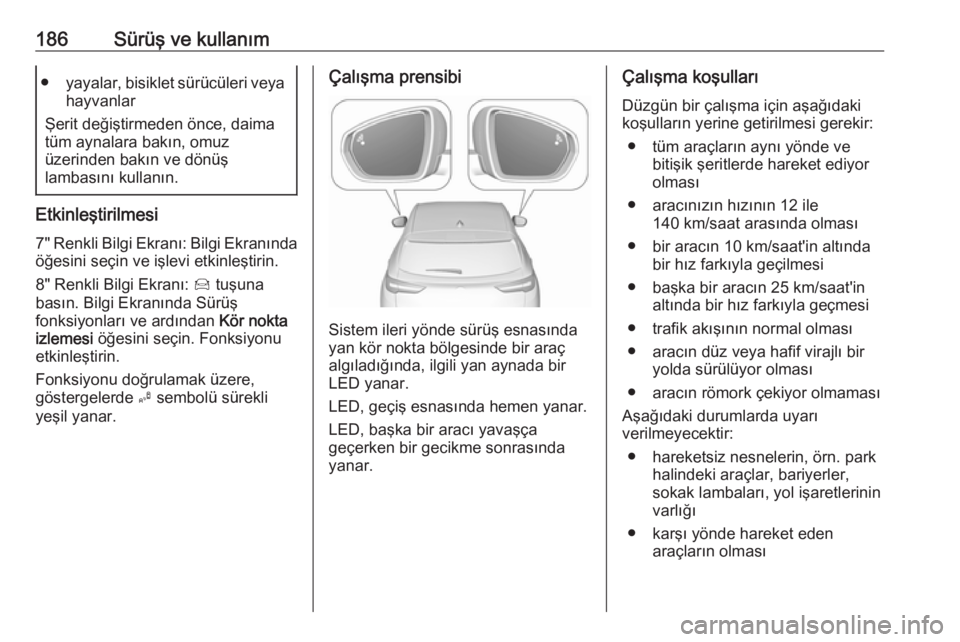

Çalışma prensibi
Sistem ileri yönde sürüş esnasında
yan kör nokta bölgesinde bir araç algıladığında, ilgili yan aynada bir
LED yanar.
LED, geçiş esnasında hemen yanar.
LED, başka bir aracı yavaşça
geçerken bir gecikme sonrasında
yanar.
Çalışma koşulları
Düzgün bir çalışma için aşağıdaki
koşulların yerine getirilmesi gerekir:
● tüm araçların aynı yönde ve bitişik şeritlerde hareket ediyor
olması
● aracınızın hızının 12 ile 140 km/saat arasında olması
● bir aracın 10 km/saat'in altında bir hız farkıyla geçilmesi
● başka bir aracın 25 km/saat'in altında bir hız farkıyla geçmesi
● trafik akışının normal olması
● aracın düz veya hafif virajlı bir yolda sürülüyor olması
● aracın römork çekiyor olmaması
Aşağıdaki durumlarda uyarı
verilmeyecektir:
● hareketsiz nesnelerin, örn. park halindeki araçlar, bariyerler,
sokak lambaları, yol işaretlerinin
varlığı
● karşı yönde hareket eden araçların olması

Sürüş ve kullanım187● aracın çok virajlı bir yolda veyakeskin bir virajda sürülüyor
olması
● aynı zamanda hem arkadaki kör nokta açısında algılanan hem de
sürücünün ileri görüş alanında
yer alan örn. kamyon, otobüs gibi çok uzun bir aracın geçilmesi
veya onun geçmesi
● çok yoğun trafikte, önde veya arkada algılanan araçlar kamyon
veya sabit bir nesneyle karıştırılır
● fazla hızlı geçilmesi durumunda
Devre dışı bırakılması
Sistem, araç ayarlarının
kişiselleştirilmesinde devre dışı
bırakılır 3 107. Göstergelerdeki B
sembolü söner. Ayrıca, sesli bir sinyal çalar.
Kontak kapatıldığında, sistemin
durumu kaydedilir.
Sistem, elektronik bağlantılı bir
römork çekilirken otomatik olarak
devreden çıkarılır.
Şiddetli yağış gibi olumsuz hava
şartları nedeniyle, yanlış tespitler
meydana gelebilir.Arıza
Bir arıza durumunda, gösterge
panosunda B sembolü kısa bir süre
yanıp söner ve buna R ve bir ekran
mesajı eşlik eder. Sistemi kontrol ettirmek üzere bir bayi veya yetkili
servisle temasa geçin.
Panoramik görüş sistemi
Bu sistem, aracın çevresinin kuş
bakışına benzer şekilde yaklaşık
360°'lik bir açıyla Bilgi Ekranında
görüntülenmesine olanak sağlar.
Sistem şunları kullanır: ● arka kamera, arka kapağa monte
edilmiş
● arka tamponun içindeki ultrasonik sensörler
● ön kamera, ön ızgara içinde amblemin altına monte edilmiş
● ön tamponun içindeki ultrasonik sensörler

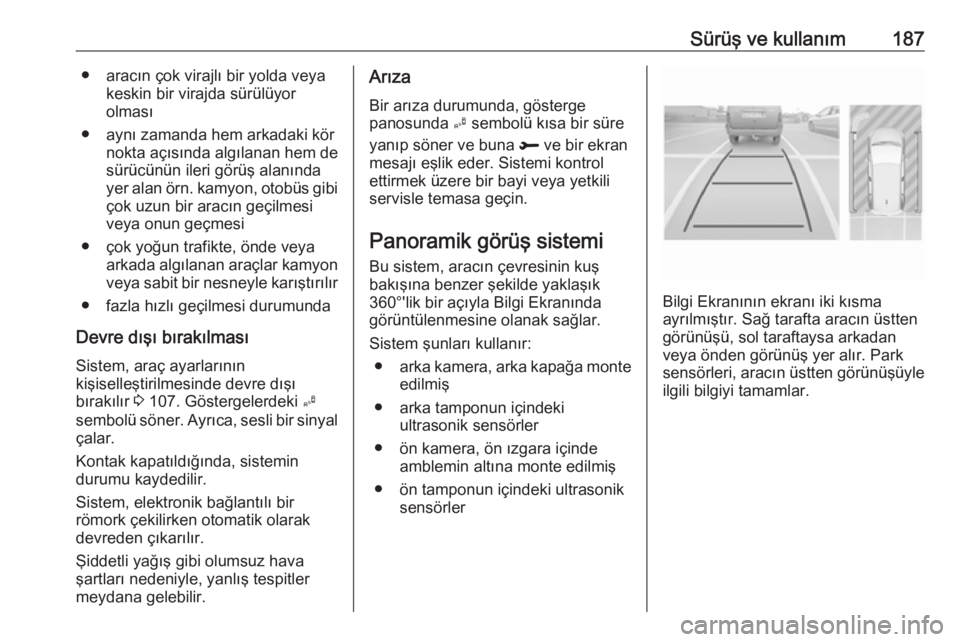

Bilgi Ekranının ekranı iki kısma
ayrılmıştır. Sağ tarafta aracın üstten
görünüşü, sol taraftaysa arkadan
veya önden görünüş yer alır. Park
sensörleri, aracın üstten görünüşüyle
ilgili bilgiyi tamamlar.

188Sürüş ve kullanımEtkinleştirilmesiPanoramik görüş sistemi şu
durumlarda devreye sokulur:
● araç vitese geçirildiğinde veya vitesin boşta olması (önden
görünüş)
● aracın geri vitese geçirilmesi (arkadan görünüş)
● 20 km/saat'ten düşük hızda sürüş esnasında Bilgi Ekranının
manuel şekilde etkinleştirilmesi
Çalışma prensibi Ekranın sol kısmından farklı
görünüşler seçilebilir. Bir manevra
sırasında, ekranın sol alt kısmındaki
dokunmatik alana bastırıp görünüş
seçme menüsünden bir görünüş
seçmek suretiyle görünüş tipini
istediğiniz zaman değiştirebilirsiniz.
● Standart görünüş
● Otomatik modu
● Yaklaştırma görüşü
● 180° görüş
Ekran derhal seçilen görüş tipiyle
güncellenir.Auto modu varsayılan ayar olarak
etkindir. Bu modda sistem, park
sensörlerinden gelen bilgilere göre
görüntü vermek üzere en iyi görüşü,
standart veya yakın olmak üzere
seçer.
Sistemin durumu, kontak
kapatıldığında hafızada tutulmaz.
Standart görünüş

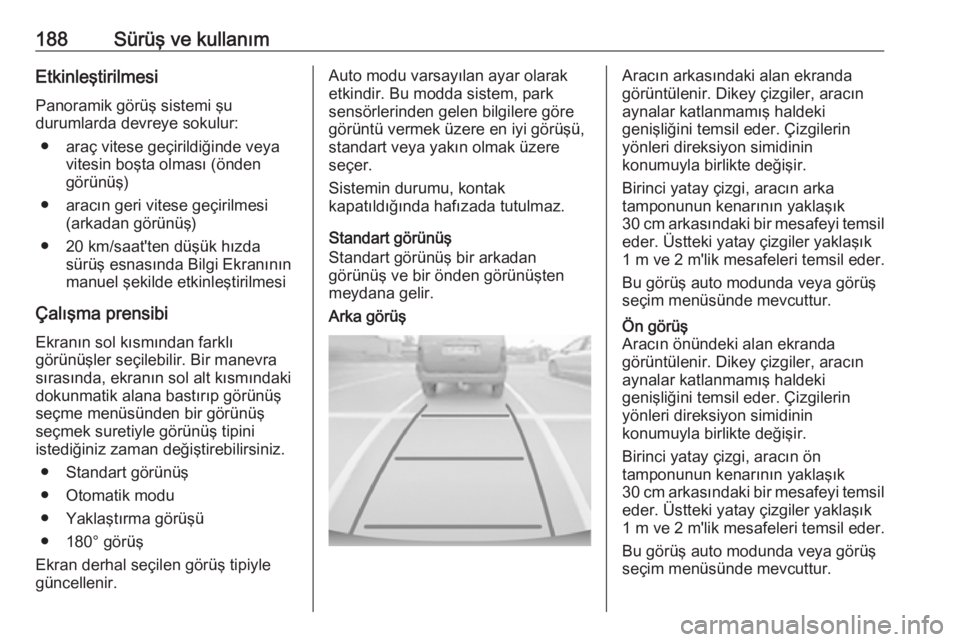

Standart görünüş bir arkadan
görünüş ve bir önden görünüşten
meydana gelir.Arka görüşAracın arkasındaki alan ekranda
görüntülenir. Dikey çizgiler, aracın
aynalar katlanmamış haldeki
genişliğini temsil eder. Çizgilerin
yönleri direksiyon simidinin
konumuyla birlikte değişir.
Birinci yatay çizgi, aracın arka
tamponunun kenarının yaklaşık
30 cm arkasındaki bir mesafeyi temsil
eder. Üstteki yatay çizgiler yaklaşık
1 m ve 2 m'lik mesafeleri temsil eder.
Bu görüş auto modunda veya görüş
seçim menüsünde mevcuttur.Ön görüş
Aracın önündeki alan ekranda
görüntülenir. Dikey çizgiler, aracın
aynalar katlanmamış haldeki
genişliğini temsil eder. Çizgilerin
yönleri direksiyon simidinin
konumuyla birlikte değişir.
Birinci yatay çizgi, aracın ön
tamponunun kenarının yaklaşık
30 cm arkasındaki bir mesafeyi temsil eder. Üstteki yatay çizgiler yaklaşık
1 m ve 2 m'lik mesafeleri temsil eder.
Bu görüş auto modunda veya görüş
seçim menüsünde mevcuttur.
