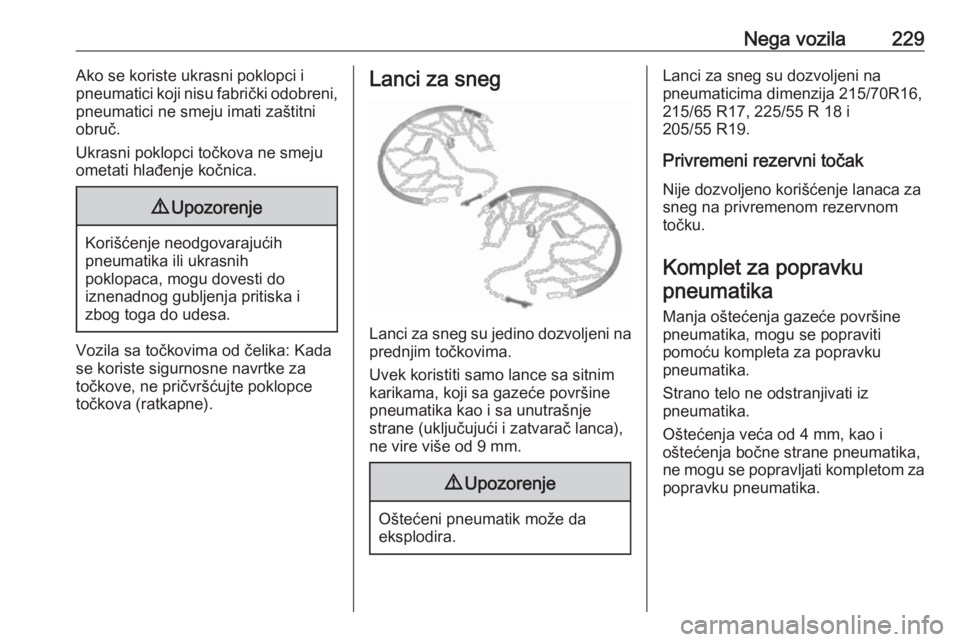

Nega vozila229Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni,
pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Vozila sa točkovima od čelika: Kada
se koriste sigurnosne navrtke za
točkove, ne pričvršćujte poklopce
točkova (ratkapne).
Lanci za sneg
Lanci za sneg su jedino dozvoljeni na prednjim točkovima.
Uvek koristiti samo lance sa sitnim karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca),
ne vire više od 9 mm.
9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Lanci za sneg su dozvoljeni na
pneumaticima dimenzija 215/70R16,
215/65 R17, 225/55 R 18 i
205/55 R19.
Privremeni rezervni točak Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku pneumatika
Manja oštećenja gazeće površine
pneumatika, mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika,
ne mogu se popravljati kompletom za
popravku pneumatika.

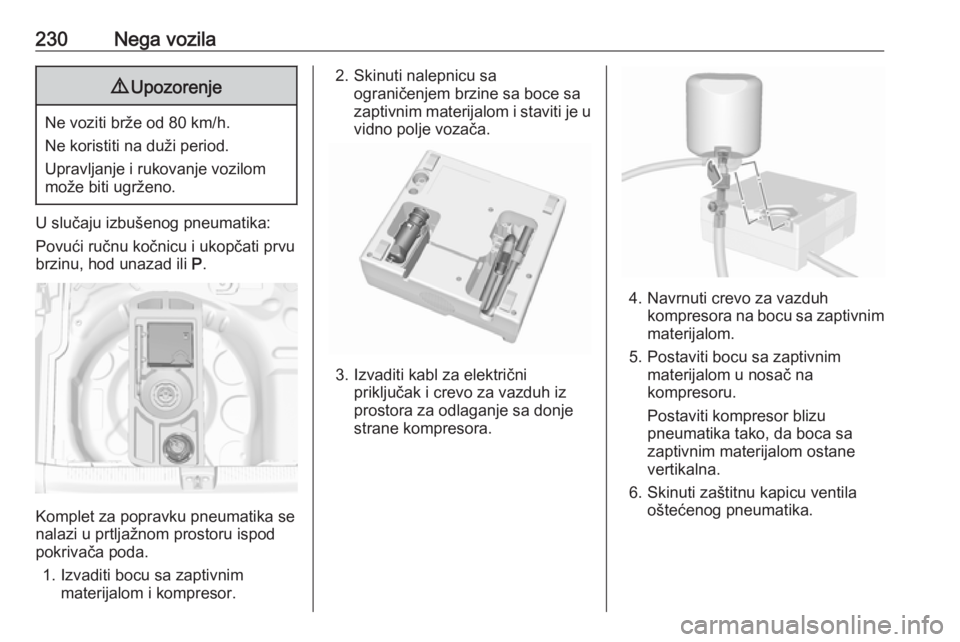

230Nega vozila9Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
U slučaju izbušenog pneumatika:
Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika se
nalazi u prtljažnom prostoru ispod
pokrivača poda.
1. Izvaditi bocu sa zaptivnim materijalom i kompresor.
2. Skinuti nalepnicu saograničenjem brzine sa boce sa
zaptivnim materijalom i staviti je u
vidno polje vozača.
3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u nosač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa
zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.

Nega vozila231

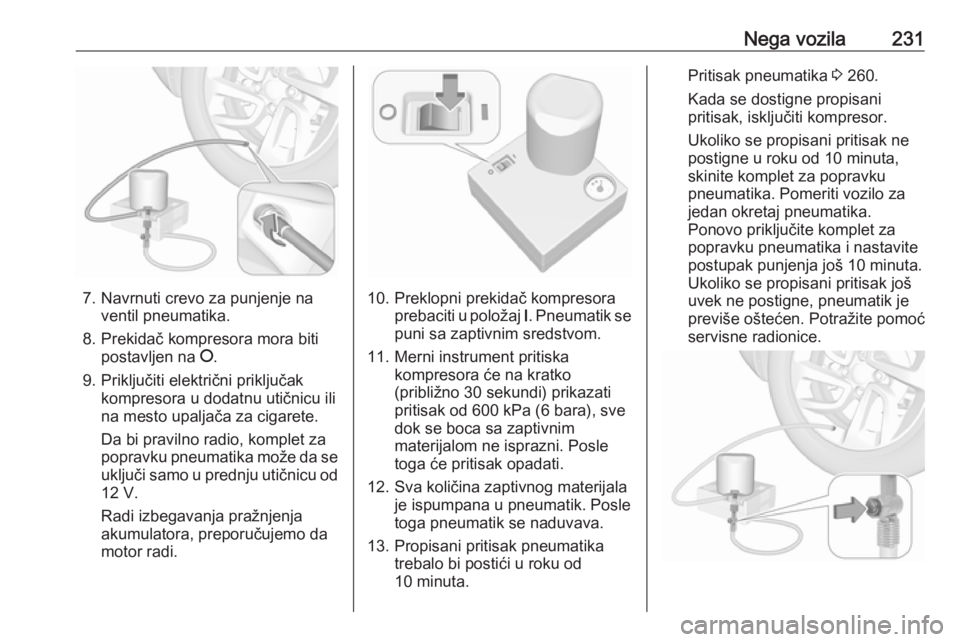

7. Navrnuti crevo za punjenje naventil pneumatika.
8. Prekidač kompresora mora biti postavljen na J.
9. Priključiti električni priključak kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Da bi pravilno radio, komplet za
popravku pneumatika može da se
uključi samo u prednju utičnicu od 12 V.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.10. Preklopni prekidač kompresora prebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merni instrument pritiska kompresora će na kratko
(približno 30 sekundi) prikazati
pritisak od 600 kPa (6 bara), sve
dok se boca sa zaptivnim
materijalom ne isprazni. Posle
toga će pritisak opadati.
12. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.
13. Propisani pritisak pneumatika trebalo bi postići u roku od
10 minuta.
Pritisak pneumatika 3 260.
Kada se dostigne propisani
pritisak, isključiti kompresor.
Ukoliko se propisani pritisak ne
postigne u roku od 10 minuta,
skinite komplet za popravku
pneumatika. Pomeriti vozilo za
jedan okretaj pneumatika.
Ponovo priključite komplet za
popravku pneumatika i nastavite
postupak punjenja još 10 minuta.
Ukoliko se propisani pritisak još
uvek ne postigne, pneumatik je
previše oštećen. Potražite pomoć
servisne radionice.

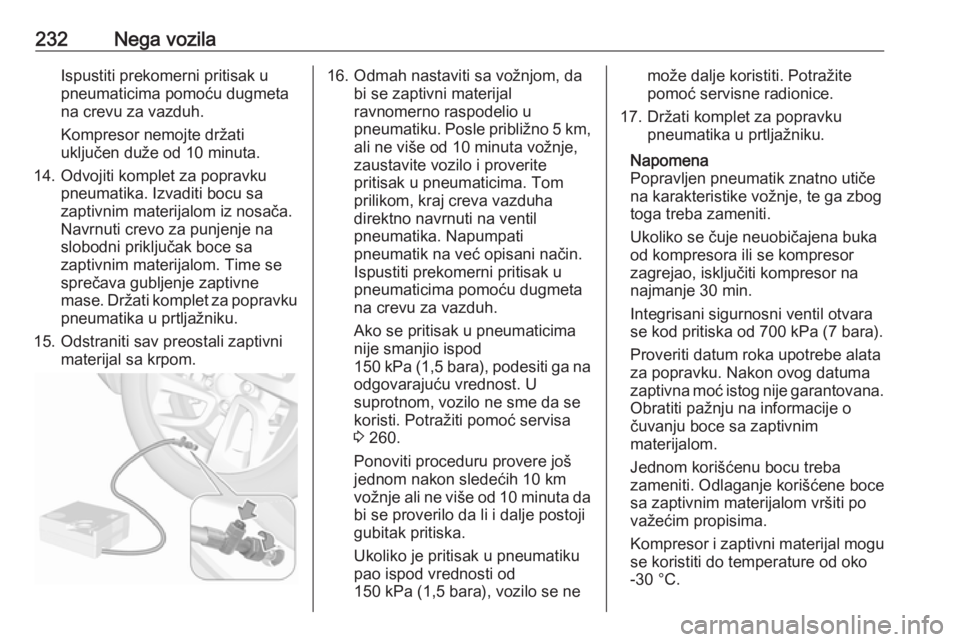

232Nega vozilaIspustiti prekomerni pritisak u
pneumaticima pomoću dugmeta
na crevu za vazduh.
Kompresor nemojte držati
uključen duže od 10 minuta.
14. Odvojiti komplet za popravku pneumatika. Izvaditi bocu sa
zaptivnim materijalom iz nosača.
Navrnuti crevo za punjenje na
slobodni priključak boce sa
zaptivnim materijalom. Time se
sprečava gubljenje zaptivne
mase. Držati komplet za popravku
pneumatika u prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.16. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno 5 km ,
ali ne više od 10 minuta vožnje,
zaustavite vozilo i proverite
pritisak u pneumaticima. Tom
prilikom, kraj creva vazduha
direktno navrnuti na ventil
pneumatika. Napumpati
pneumatik na već opisani način.
Ispustiti prekomerni pritisak u
pneumaticima pomoću dugmeta
na crevu za vazduh.
Ako se pritisak u pneumaticima
nije smanjio ispod
150 kPa (1,5 bara), podesiti ga na odgovarajuću vrednost. U
suprotnom, vozilo ne sme da se
koristi. Potražiti pomoć servisa
3 260.
Ponoviti proceduru provere još
jednom nakon sledećih 10 km
vožnje ali ne više od 10 minuta da
bi se proverilo da li i dalje postoji
gubitak pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od
150 kPa (1,5 bara), vozilo se nemože dalje koristiti. Potražite
pomoć servisne radionice.
17. Držati komplet za popravku pneumatika u prtljažniku.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
od kompresora ili se kompresor
zagrejao, isključiti kompresor na
najmanje 30 min.
Integrisani sigurnosni ventil otvara
se kod pritiska od 700 kPa (7 bara).
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.

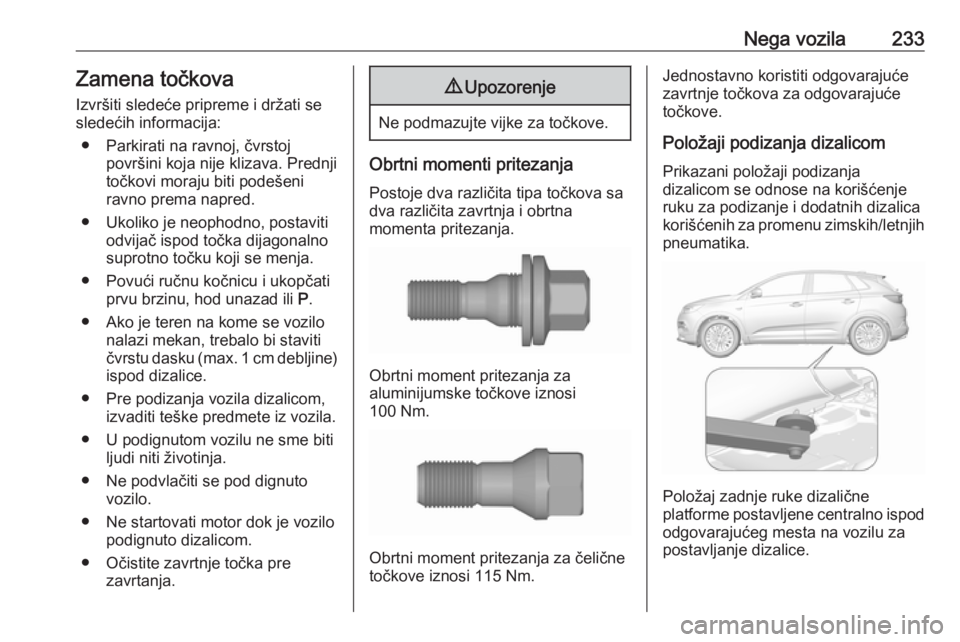

Nega vozila233Zamena točkova
Izvršiti sledeće pripreme i držati se
sledećih informacija:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Ukoliko je neophodno, postaviti odvijač ispod točka dijagonalno
suprotno točku koji se menja.
● Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
● Ako je teren na kome se vozilo nalazi mekan, trebalo bi staviti
čvrstu dasku (max. 1 cm debljine) ispod dizalice.
● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Očistite zavrtnje točka pre zavrtanja.9Upozorenje
Ne podmazujte vijke za točkove.
Obrtni momenti pritezanja
Postoje dva različita tipa točkova sa
dva različita zavrtnja i obrtna
momenta pritezanja.
Obrtni moment pritezanja za
aluminijumske točkove iznosi
100 Nm.
Obrtni moment pritezanja za čelične
točkove iznosi 115 Nm.
Jednostavno koristiti odgovarajuće
zavrtnje točkova za odgovarajuće
točkove.
Položaji podizanja dizalicom Prikazani položaji podizanja
dizalicom se odnose na korišćenje
ruku za podizanje i dodatnih dizalica
korišćenih za promenu zimskih/letnjih pneumatika.
Položaj zadnje ruke dizalične
platforme postavljene centralno ispod
odgovarajućeg mesta na vozilu za
postavljanje dizalice.

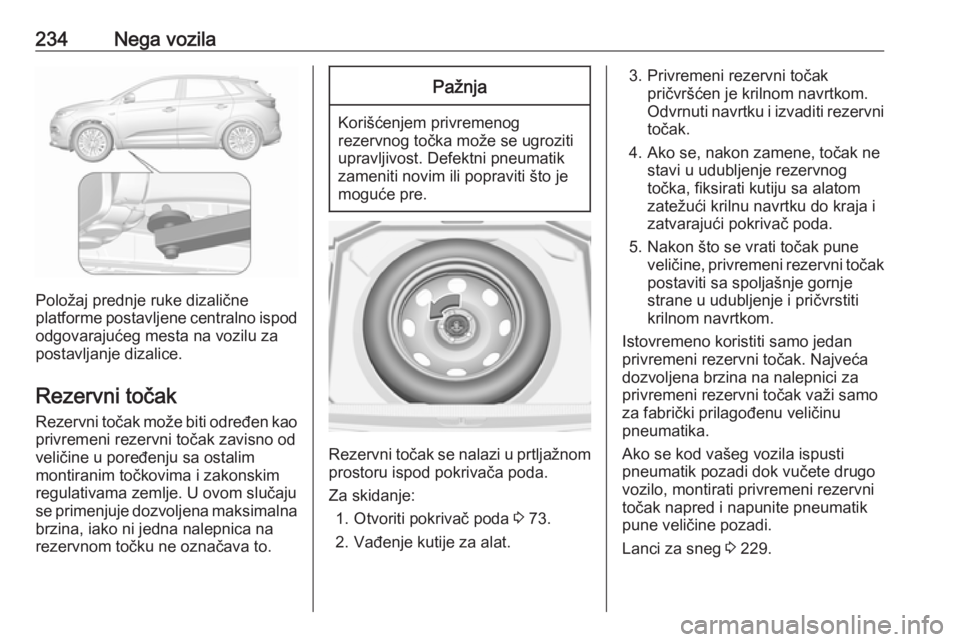

234Nega vozila
Položaj prednje ruke dizalične
platforme postavljene centralno ispod odgovarajućeg mesta na vozilu za
postavljanje dizalice.
Rezervni točak Rezervni točak može biti određen kao
privremeni rezervni točak zavisno od
veličine u poređenju sa ostalim
montiranim točkovima i zakonskim
regulativama zemlje. U ovom slučaju
se primenjuje dozvoljena maksimalna
brzina, iako ni jedna nalepnica na
rezervnom točku ne označava to.
Pažnja
Korišćenjem privremenog
rezervnog točka može se ugroziti upravljivost. Defektni pneumatikzameniti novim ili popraviti što je
moguće pre.
Rezervni točak se nalazi u prtljažnom
prostoru ispod pokrivača poda.
Za skidanje: 1. Otvoriti pokrivač poda 3 73.
2. Vađenje kutije za alat.
3. Privremeni rezervni točak pričvršćen je krilnom navrtkom.
Odvrnuti navrtku i izvaditi rezervni
točak.
4. Ako se, nakon zamene, točak ne stavi u udubljenje rezervnog
točka, fiksirati kutiju sa alatom
zatežući krilnu navrtku do kraja i
zatvarajući pokrivač poda.
5. Nakon što se vrati točak pune veličine, privremeni rezervni točakpostaviti sa spoljašnje gornje
strane u udubljenje i pričvrstiti
krilnom navrtkom.
Istovremeno koristiti samo jedan privremeni rezervni točak. Najveća
dozvoljena brzina na nalepnici za
privremeni rezervni točak važi samo
za fabrički prilagođenu veličinu
pneumatika.
Ako se kod vašeg vozila ispusti
pneumatik pozadi dok vučete drugo
vozilo, montirati privremeni rezervni
točak napred i napunite pneumatik
pune veličine pozadi.
Lanci za sneg 3 229.

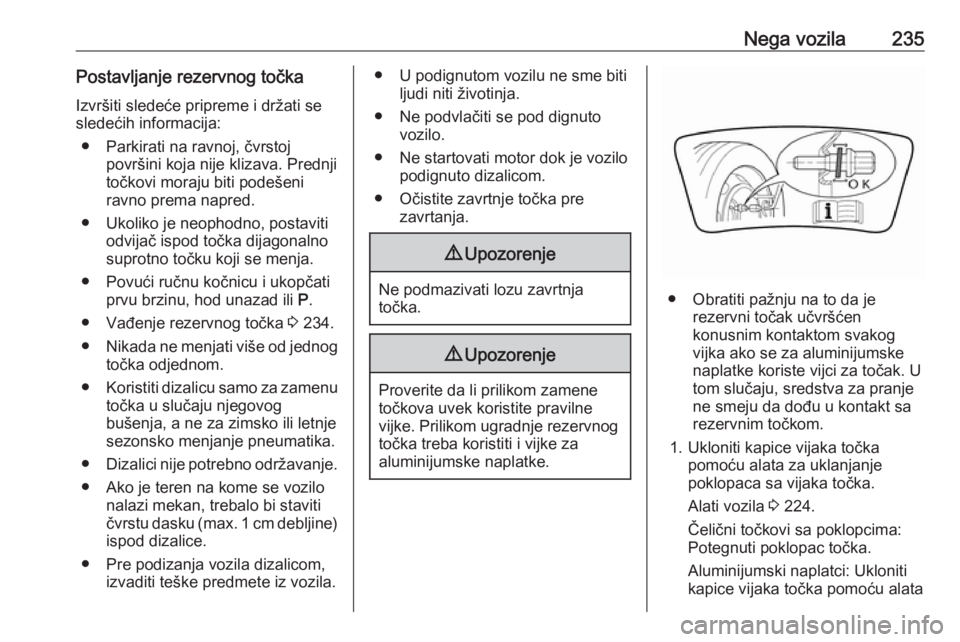

Nega vozila235Postavljanje rezervnog točkaIzvršiti sledeće pripreme i držati se
sledećih informacija:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Ukoliko je neophodno, postaviti odvijač ispod točka dijagonalno
suprotno točku koji se menja.
● Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
● Vađenje rezervnog točka 3 234.
● Nikada ne menjati više od jednog
točka odjednom.
● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalici nije potrebno održavanje.
● Ako je teren na kome se vozilo nalazi mekan, trebalo bi staviti
čvrstu dasku (max. 1 cm debljine) ispod dizalice.
● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Očistite zavrtnje točka pre zavrtanja.9Upozorenje
Ne podmazivati lozu zavrtnja
točka.
9 Upozorenje
Proverite da li prilikom zamene
točkova uvek koristite pravilne
vijke. Prilikom ugradnje rezervnog točka treba koristiti i vijke za
aluminijumske naplatke.
● Obratiti pažnju na to da je rezervni točak učvršćen
konusnim kontaktom svakog
vijka ako se za aluminijumske
naplatke koriste vijci za točak. U
tom slučaju, sredstva za pranje
ne smeju da dođu u kontakt sa
rezervnim točkom.
1. Ukloniti kapice vijaka točka pomoću alata za uklanjanje
poklopaca sa vijaka točka.
Alati vozila 3 224.
Čelični točkovi sa poklopcima:
Potegnuti poklopac točka.
Aluminijumski naplatci: Ukloniti
kapice vijaka točka pomoću alata

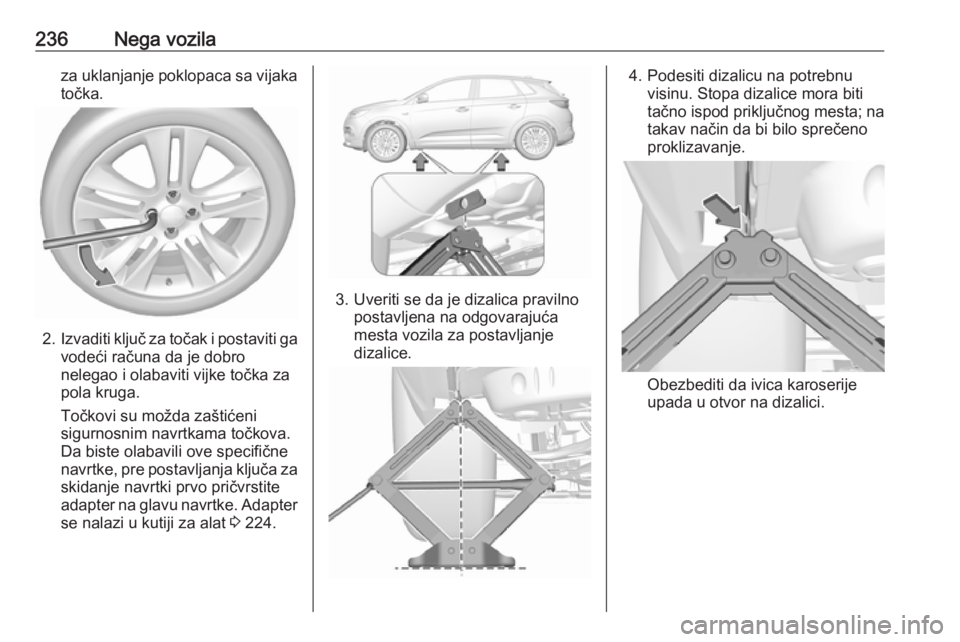

236Nega vozilaza uklanjanje poklopaca sa vijakatočka.
2. Izvaditi ključ za točak i postaviti ga
vodeći računa da je dobro
nelegao i olabaviti vijke točka za
pola kruga.
Točkovi su možda zaštićeni
sigurnosnim navrtkama točkova.
Da biste olabavili ove specifične
navrtke, pre postavljanja ključa za
skidanje navrtki prvo pričvrstite
adapter na glavu navrtke. Adapter se nalazi u kutiji za alat 3 224.
3. Uveriti se da je dizalica pravilno
postavljena na odgovarajuća
mesta vozila za postavljanje dizalice.
4. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Obezbediti da ivica karoserije
upada u otvor na dizalici.

Nega vozila237

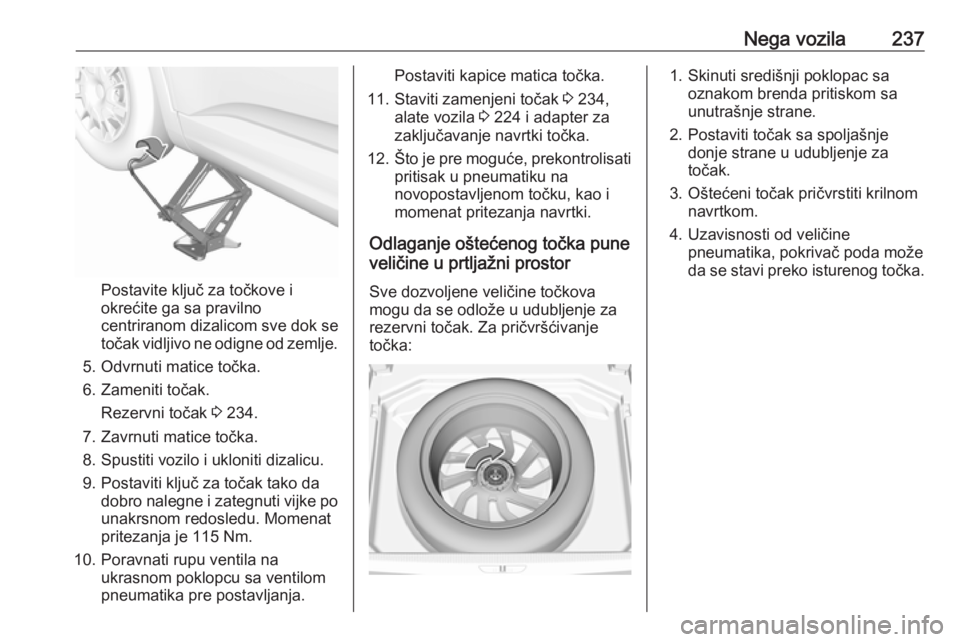

Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
5. Odvrnuti matice točka.
6. Zameniti točak. Rezervni točak 3 234.
7. Zavrnuti matice točka.
8. Spustiti vozilo i ukloniti dizalicu.
9. Postaviti ključ za točak tako da dobro nalegne i zategnuti vijke po
unakrsnom redosledu. Momenat
pritezanja je 115 Nm.
10. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice matica točka.
11. Staviti zamenjeni točak 3 234,
alate vozila 3 224 i adapter za
zaključavanje navrtki točka.
12. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Odlaganje oštećenog točka pune
veličine u prtljažni prostor
Sve dozvoljene veličine točkova
mogu da se odlože u udubljenje za
rezervni točak. Za pričvršćivanje
točka:1. Skinuti središnji poklopac sa oznakom brenda pritiskom sa
unutrašnje strane.
2. Postaviti točak sa spoljašnje donje strane u udubljenje zatočak.
3. Oštećeni točak pričvrstiti krilnom navrtkom.
4. Uzavisnosti od veličine pneumatika, pokrivač poda može
da se stavi preko isturenog točka.

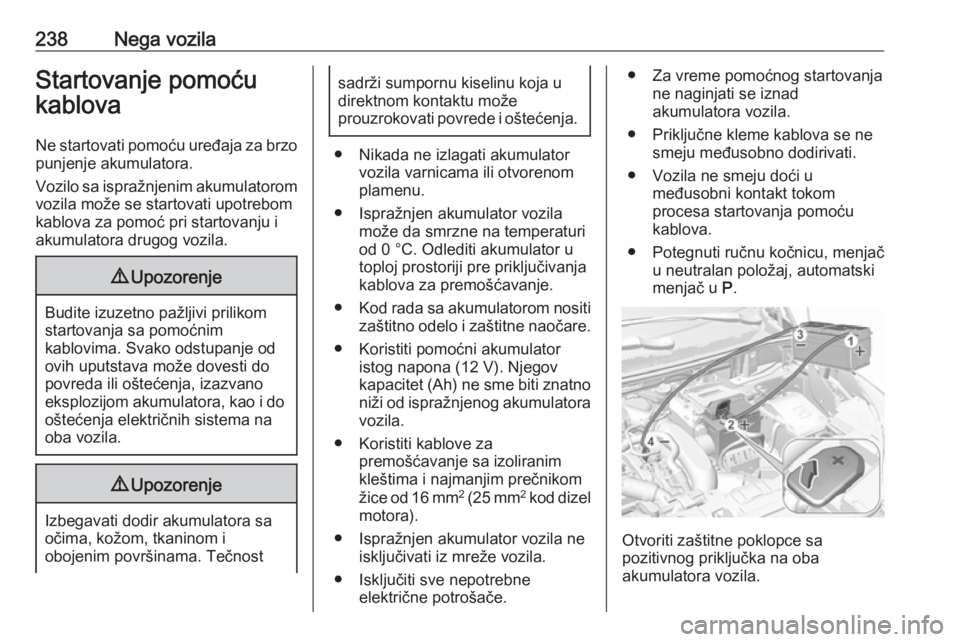

238Nega vozilaStartovanje pomoću
kablova
Ne startovati pomoću uređaja za brzopunjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
● Nikada ne izlagati akumulator vozila varnicama ili otvorenom
plamenu.
● Ispražnjen akumulator vozila može da smrzne na temperaturi
od 0 °C. Odlediti akumulator u
toploj prostoriji pre priključivanja
kablova za premošćavanje.
● Kod rada sa akumulatorom nositi
zaštitno odelo i zaštitne naočare.
● Koristiti pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne sme biti znatno niži od ispražnjenog akumulatora vozila.
● Koristiti kablove za premošćavanje sa izoliranim
kleštima i najmanjim prečnikom
žice od 16 mm 2
(25 mm 2
kod dizel
motora).
● Ispražnjen akumulator vozila ne isključivati iz mreže vozila.
● Isključiti sve nepotrebne električne potrošače.
● Za vreme pomoćnog startovanjane naginjati se iznad
akumulatora vozila.
● Priključne kleme kablova se ne smeju međusobno dodirivati.
● Vozila ne smeju doći u međusobni kontakt tokom
procesa startovanja pomoću kablova.
● Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.
Otvoriti zaštitne poklopce sa
pozitivnog priključka na oba
akumulatora vozila.
