OPEL GRANDLAND X 2018.75 Инструкция по эксплуатации (in Russian)
Manufacturer: OPEL, Model Year: 2018.75, Model line: GRANDLAND X, Model: OPEL GRANDLAND X 2018.75Pages: 325, PDF Size: 7.78 MB
Page 221 of 325

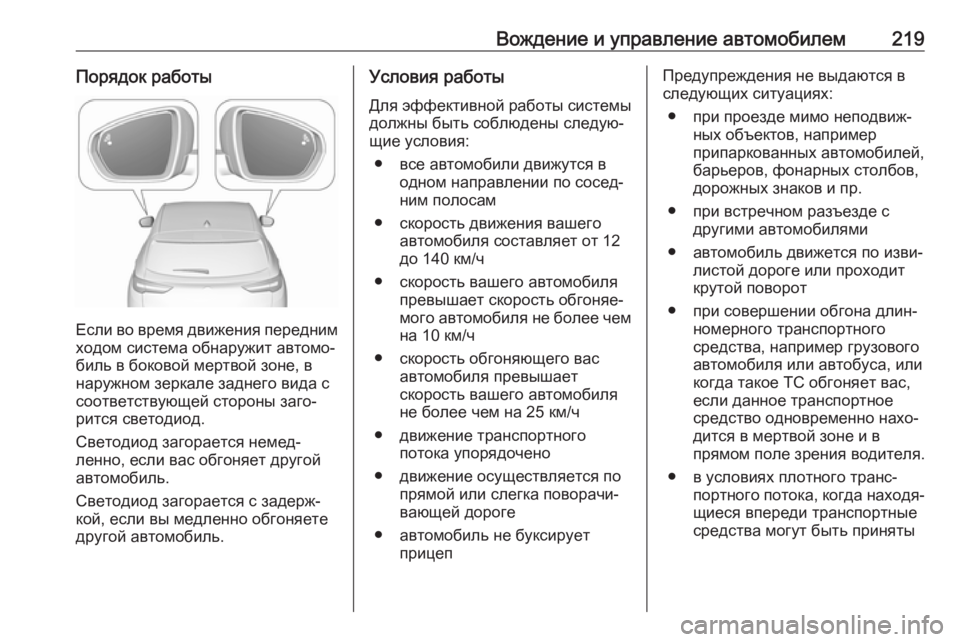

Вождение и управление автомобилем219Порядок работы
Если во время движения переднимходом система обнаружит автомо‐
биль в боковой мертвой зоне, в
наружном зеркале заднего вида с
соответствующей стороны заго‐
рится светодиод.
Светодиод загорается немед‐
ленно, если вас обгоняет другой
автомобиль.
Светодиод загорается с задерж‐
кой, если вы медленно обгоняете
другой автомобиль.
Условия работы
Для эффективной работы системы
должны быть соблюдены следую‐
щие условия:
● все автомобили движутся в одном направлении по сосед‐
ним полосам
● скорость движения вашего автомобиля составляет от 12
до 140 км/ч
● скорость вашего автомобиля превышает скорость обгоняе‐
мого автомобиля не более чем на 10 км/ч
● скорость обгоняющего вас автомобиля превышает
скорость вашего автомобиля
не более чем на 25 км/ч
● движение транспортного потока упорядочено
● движение осуществляется по прямой или слегка поворачи‐
вающей дороге
● автомобиль не буксирует прицепПредупреждения не выдаются в
следующих ситуациях:
● при проезде мимо неподвиж‐ ных объектов, например
припаркованных автомобилей,
барьеров, фонарных столбов,
дорожных знаков и пр.
● при встречном разъезде с другими автомобилями
● автомобиль движется по изви‐ листой дороге или проходит
крутой поворот
● при совершении обгона длин‐ номерного транспортного
средства, например грузового
автомобиля или автобуса, или
когда такое ТС обгоняет вас,
если данное транспортное
средство одновременно нахо‐
дится в мертвой зоне и в
прямом поле зрения водителя.
● в условиях плотного транс‐ портного потока, когда находя‐
щиеся впереди транспортные
средства могут быть приняты
Page 222 of 325

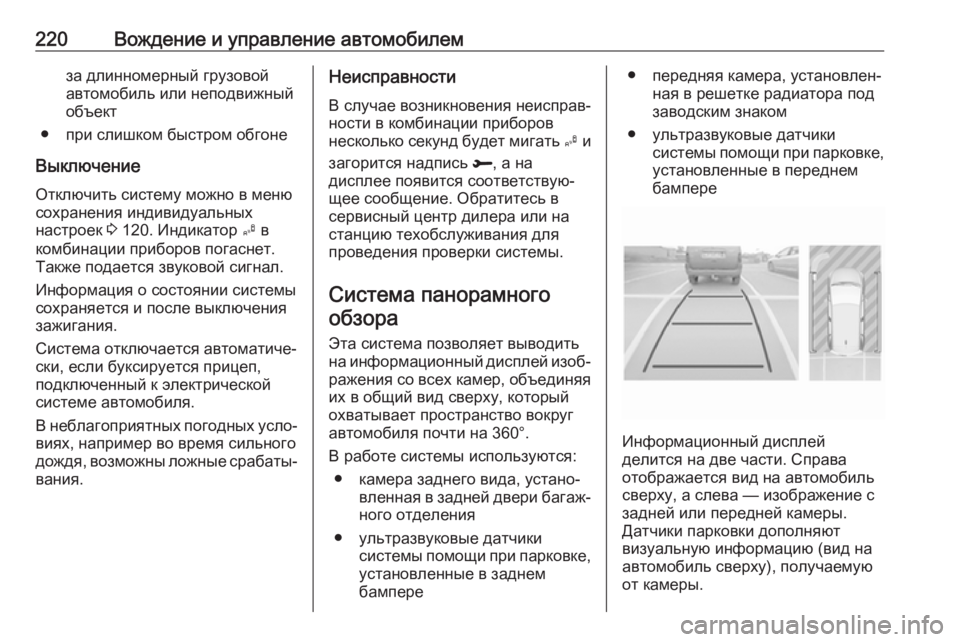

220Вождение и управление автомобилемза длинномерный грузовой
автомобиль или неподвижный
объект
● при слишком быстром обгоне
Выключение
Отключить систему можно в меню
сохранения индивидуальных
настроек 3 120. Индикатор B в
комбинации приборов погаснет. Также подается звуковой сигнал.
Информация о состоянии системы
сохраняется и после выключения
зажигания.
Система отключается автоматиче‐
ски, если буксируется прицеп,
подключенный к электрической
системе автомобиля.
В неблагоприятных погодных усло‐
виях, например во время сильного
дождя, возможны ложные срабаты‐
вания.Неисправности
В случае возникновения неисправ‐
ности в комбинации приборов
несколько секунд будет мигать B и
загорится надпись R, а на
дисплее появится соответствую‐ щее сообщение. Обратитесь в
сервисный центр дилера или на
станцию техобслуживания для
проведения проверки системы.
Система панорамного обзора
Эта система позволяет выводить на информационный дисплей изоб‐
ражения со всех камер, объединяя их в общий вид сверху, который
охватывает пространство вокруг
автомобиля почти на 360°.
В работе системы используются: ● камера заднего вида, устано‐ вленная в задней двери багаж‐ного отделения
● ультразвуковые датчики системы помощи при парковке,
установленные в заднем
бампере● передняя камера, установлен‐ ная в решетке радиатора под
заводским знаком
● ультразвуковые датчики системы помощи при парковке,установленные в переднем
бампере
Информационный дисплей
делится на две части. Справа
отображается вид на автомобиль сверху, а слева — изображение с
задней или передней камеры.
Датчики парковки дополняют
визуальную информацию (вид на
автомобиль сверху), получаемую
от камеры.
Page 223 of 325

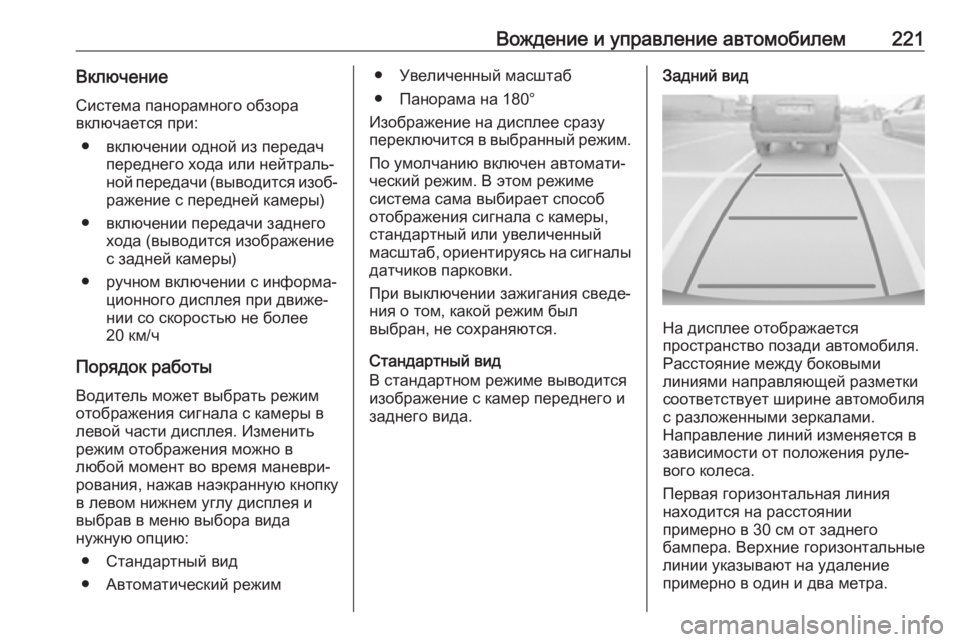

Вождение и управление автомобилем221Включение
Система панорамного обзора
включается при:
● включении одной из передач переднего хода или нейтраль‐
ной передачи (выводится изоб‐
ражение с передней камеры)
● включении передачи заднего хода (выводится изображение
с задней камеры)
● ручном включении с информа‐ ционного дисплея при движе‐
нии со скоростью не более
20 км/ч
Порядок работы
Водитель может выбрать режим
отображения сигнала с камеры в
левой части дисплея. Изменить
режим отображения можно в
любой момент во время маневри‐
рования, нажав наэкранную кнопку
в левом нижнем углу дисплея и
выбрав в меню выбора вида
нужную опцию:
● Стандартный вид
● Автоматический режим● Увеличенный масштаб
● Панорама на 180°
Изображение на дисплее сразу
переключится в выбранный режим.
По умолчанию включен автомати‐
ческий режим. В этом режиме
система сама выбирает способ
отображения сигнала с камеры,
стандартный или увеличенный
масштаб, ориентируясь на сигналы
датчиков парковки.
При выключении зажигания сведе‐
ния о том, какой режим был
выбран, не сохраняются.
Стандартный вид
В стандартном режиме выводится
изображение с камер переднего и
заднего вида.Задний вид
На дисплее отображается
пространство позади автомобиля.
Расстояние между боковыми
линиями направляющей разметки
соответствует ширине автомобиля
с разложенными зеркалами.
Направление линий изменяется в
зависимости от положения руле‐
вого колеса.
Первая горизонтальная линия
находится на расстоянии
примерно в 30 см от заднего
бампера. Верхние горизонтальные
линии указывают на удаление
примерно в один и два метра.
Page 224 of 325

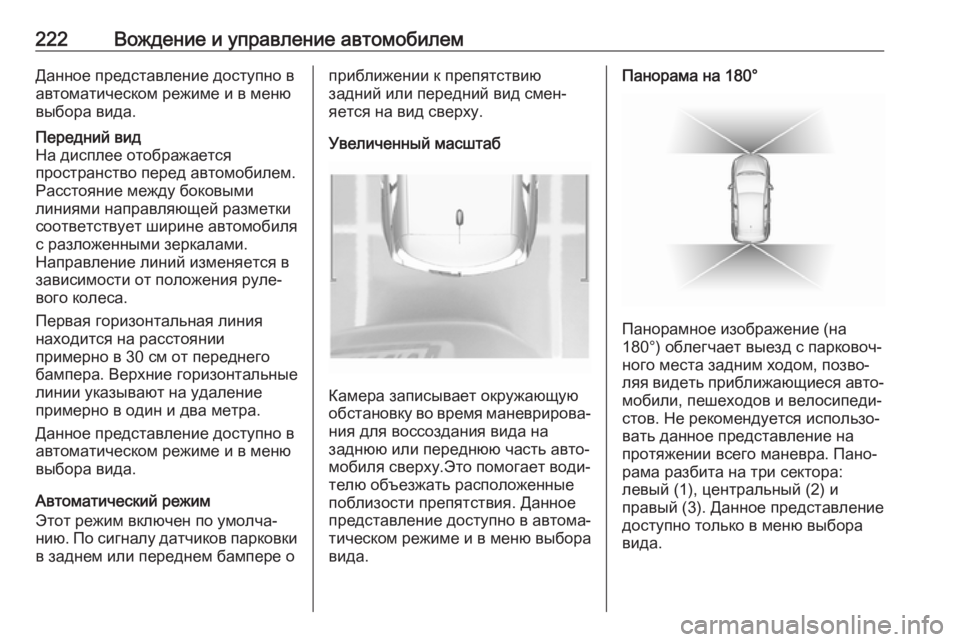

222Вождение и управление автомобилемДанное представление доступно в
автоматическом режиме и в меню
выбора вида.Передний вид
На дисплее отображается
пространство перед автомобилем.
Расстояние между боковыми
линиями направляющей разметки
соответствует ширине автомобиля
с разложенными зеркалами.
Направление линий изменяется в
зависимости от положения руле‐
вого колеса.
Первая горизонтальная линия
находится на расстоянии
примерно в 30 см от переднего
бампера. Верхние горизонтальные
линии указывают на удаление
примерно в один и два метра.
Данное представление доступно в
автоматическом режиме и в меню
выбора вида.
Автоматический режим
Этот режим включен по умолча‐
нию. По сигналу датчиков парковки в заднем или переднем бампере о
приближении к препятствию
задний или передний вид смен‐
яется на вид сверху.
Увеличенный масштаб
Камера записывает окружающую
обстановку во время маневрирова‐
ния для воссоздания вида на
заднюю или переднюю часть авто‐
мобиля сверху.Это помогает води‐
телю объезжать расположенные
поблизости препятствия. Данное
представление доступно в автома‐
тическом режиме и в меню выбора
вида.
Панорама на 180°
Панорамное изображение (на
180°) облегчает выезд с парковоч‐
ного места задним ходом, позво‐
ляя видеть приближающиеся авто‐
мобили, пешеходов и велосипеди‐
стов. Не рекомендуется использо‐
вать данное представление на
протяжении всего маневра. Пано‐
рама разбита на три сектора:
левый (1), центральный (2) и
правый (3). Данное представление
доступно только в меню выбора
вида.
Page 225 of 325

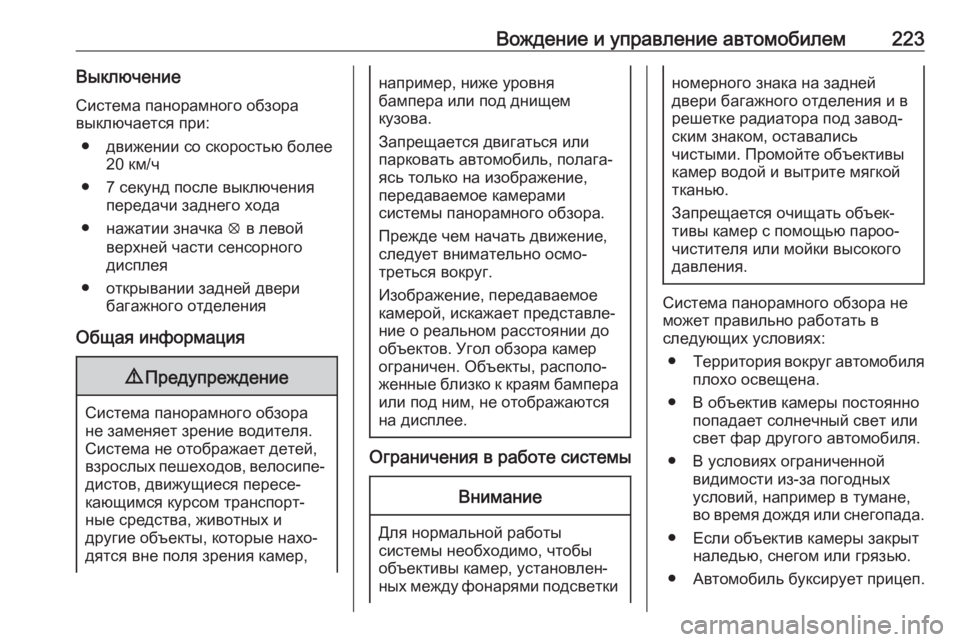

Вождение и управление автомобилем223ВыключениеСистема панорамного обзора
выключается при:
● движении со скоростью более 20 км/ч
● 7 секунд после выключения передачи заднего хода
● нажатии значка q в левой
верхней части сенсорного
дисплея
● открывании задней двери багажного отделения
Общая информация9 Предупреждение
Система панорамного обзора
не заменяет зрение водителя. Система не отображает детей,
взрослых пешеходов, велосипе‐ дистов, движущиеся пересе‐
кающимся курсом транспорт‐
ные средства, животных и
другие объекты, которые нахо‐
дятся вне поля зрения камер,
например, ниже уровня
бампера или под днищем
кузова.
Запрещается двигаться или
парковать автомобиль, полага‐
ясь только на изображение,
передаваемое камерами
системы панорамного обзора.
Прежде чем начать движение,
следует внимательно осмо‐
треться вокруг.
Изображение, передаваемое
камерой, искажает представле‐
ние о реальном расстоянии до объектов. Угол обзора камер
ограничен. Объекты, располо‐ женные близко к краям бампера
или под ним, не отображаются
на дисплее.
Ограничения в работе системы
Внимание
Для нормальной работы
системы необходимо, чтобы
объективы камер, установлен‐
ных между фонарями подсветки
номерного знака на задней
двери багажного отделения и в
решетке радиатора под завод‐
ским знаком, оставались
чистыми. Промойте объективы
камер водой и вытрите мягкой
тканью.
Запрещается очищать объек‐ тивы камер с помощью пароо‐
чистителя или мойки высокого
давления.
Система панорамного обзора не
может правильно работать в
следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Если объектив камеры закрыт наледью, снегом или грязью.
● Автомобиль буксирует прицеп.
Page 226 of 325

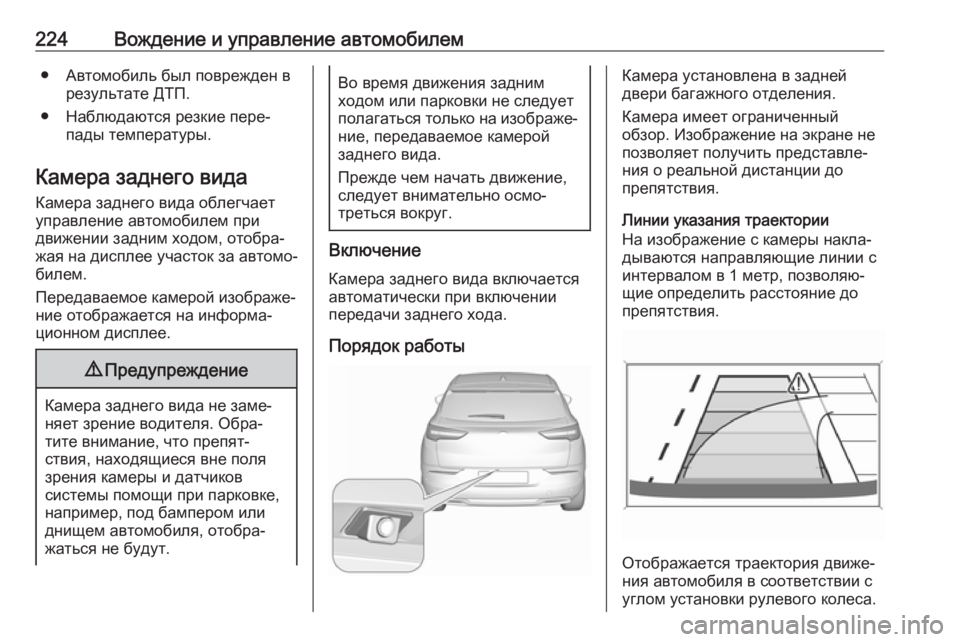

224Вождение и управление автомобилем● Автомобиль был поврежден врезультате ДТП.
● Наблюдаются резкие пере‐ пады температуры.
Камера заднего вида Камера заднего вида облегчаетуправление автомобилем при
движении задним ходом, отобра‐
жая на дисплее участок за автомо‐
билем.
Передаваемое камерой изображе‐
ние отображается на информа‐
ционном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков
системы помощи при парковке,
например, под бампером или
днищем автомобиля, отобра‐
жаться не будут.
Во время движения задним
ходом или парковки не следует
полагаться только на изображе‐ ние, передаваемое камерой
заднего вида.
Прежде чем начать движение,
следует внимательно осмо‐
треться вокруг.
Включение
Камера заднего вида включается
автоматически при включении
передачи заднего хода.
Порядок работы
Камера установлена в задней
двери багажного отделения.
Камера имеет ограниченный
обзор. Изображение на экране не
позволяет получить представле‐
ния о реальной дистанции до
препятствия.
Линии указания траектории
На изображение с камеры накла‐
дываются направляющие линии с
интервалом в 1 метр, позволяю‐
щие определить расстояние до
препятствия.
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Page 227 of 325

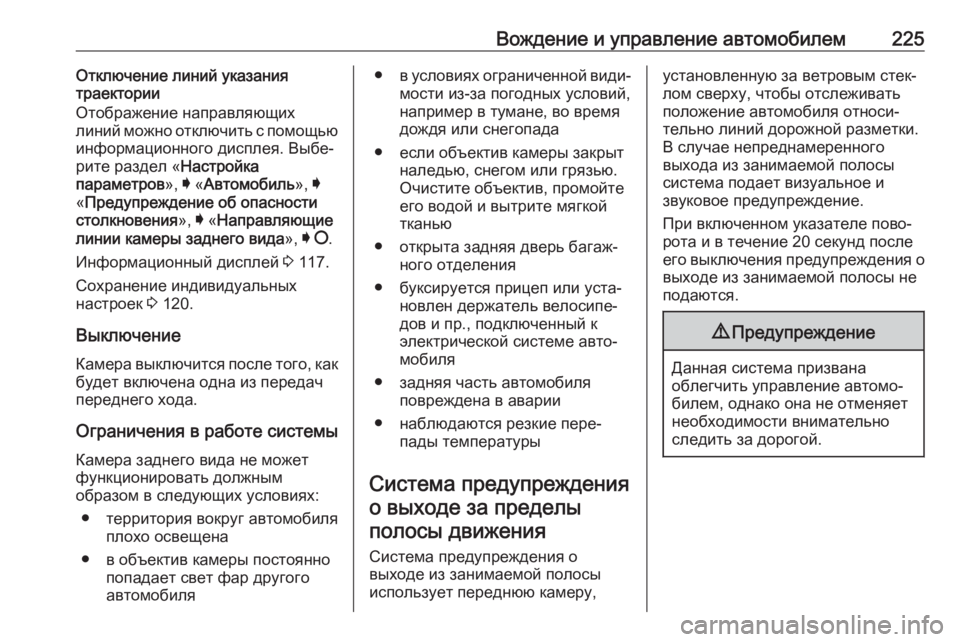

Вождение и управление автомобилем225Отключение линий указания
траектории
Отображение направляющих
линий можно отключить с помощью
информационного дисплея. Выбе‐
рите раздел « Настройка
параметров », I « Автомобиль », I
« Предупреждение об опасности
столкновения », I « Направляющие
линии камеры заднего вида », I § .
Информационный дисплей 3 117.
Сохранение индивидуальных настроек 3 120.
Выключение Камера выключится после того, как
будет включена одна из передач
переднего хода.
Ограничения в работе системы
Камера заднего вида не может
функционировать должным
образом в следующих условиях:
● территория вокруг автомобиля плохо освещена
● в объектив камеры постоянно попадает свет фар другого
автомобиля● в условиях ограниченной види‐
мости из-за погодных условий,
например в тумане, во время
дождя или снегопада
● если объектив камеры закрыт наледью, снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой
тканью
● открыта задняя дверь багаж‐ ного отделения
● буксируется прицеп или уста‐ новлен держатель велосипе‐
дов и пр., подключенный к
электрической системе авто‐
мобиля
● задняя часть автомобиля повреждена в аварии
● наблюдаются резкие пере‐ пады температуры
Система предупреждения о выходе за пределыполосы движения
Система предупреждения о
выходе из занимаемой полосы
использует переднюю камеру,установленную за ветровым стек‐
лом сверху, чтобы отслеживать
положение автомобиля относи‐
тельно линий дорожной разметки.
В случае непреднамеренного
выхода из занимаемой полосы
система подает визуальное и
звуковое предупреждение.
При включенном указателе пово‐
рота и в течение 20 секунд после его выключения предупреждения о
выходе из занимаемой полосы не
подаются.9 Предупреждение
Данная система призвана
облегчить управление автомо‐
билем, однако она не отменяет
необходимости внимательно
следить за дорогой.
Page 228 of 325

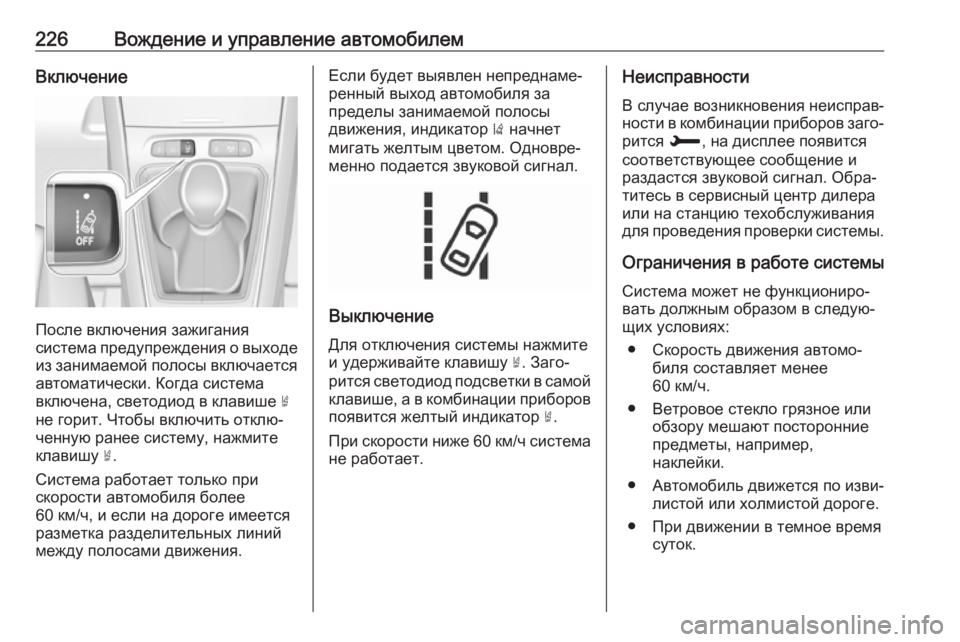

226Вождение и управление автомобилемВключение
После включения зажигания
система предупреждения о выходе из занимаемой полосы включается
автоматически. Когда система
включена, светодиод в клавише ½
не горит. Чтобы включить отклю‐
ченную ранее систему, нажмите
клавишу ½.
Система работает только при
скорости автомобиля более
60 км/ч, и если на дороге имеется
разметка разделительных линий
между полосами движения.
Если будет выявлен непреднаме‐
ренный выход автомобиля за
пределы занимаемой полосы
движения, индикатор ) начнет
мигать желтым цветом. Одновре‐
менно подается звуковой сигнал.
Выключение
Для отключения системы нажмите
и удерживайте клавишу ½. Заго‐
рится светодиод подсветки в самой клавише, а в комбинации приборов
появится желтый индикатор ½.
При скорости ниже 60 км/ч система
не работает.
Неисправности
В случае возникновения неисправ‐
ности в комбинации приборов заго‐ рится H, на дисплее появится
соответствующее сообщение и
раздастся звуковой сигнал. Обра‐
титесь в сервисный центр дилера
или на станцию техобслуживания
для проведения проверки системы.
Ограничения в работе системы Система может не функциониро‐
вать должным образом в следую‐
щих условиях:
● Скорость движения автомо‐ биля составляет менее
60 км/ч.
● Ветровое стекло грязное или обзору мешают посторонние
предметы, например,
наклейки.
● Автомобиль движется по изви‐ листой или холмистой дороге.
● При движении в темное время суток.
Page 229 of 325

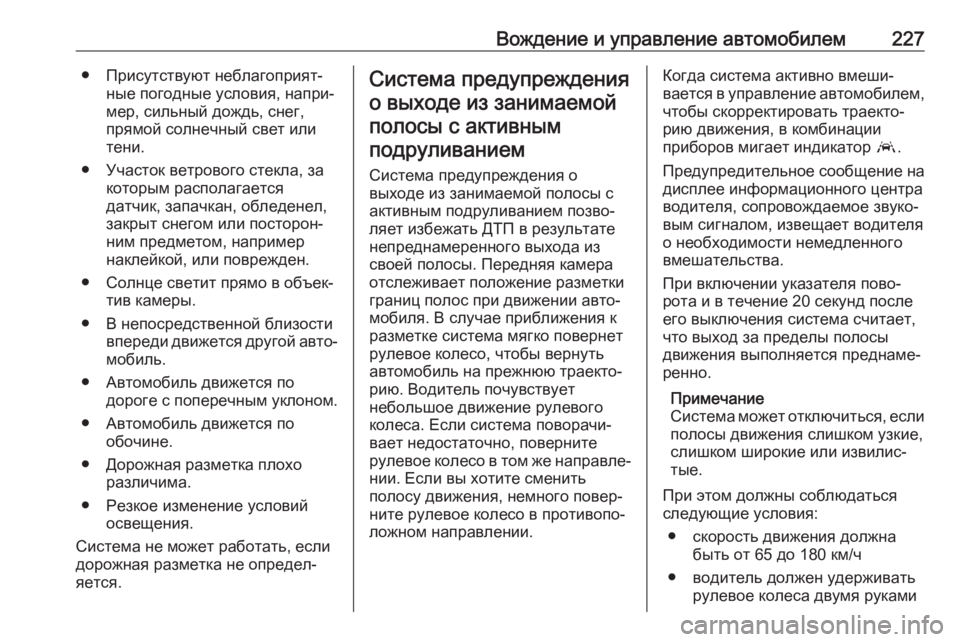

Вождение и управление автомобилем227● Присутствуют неблагоприят‐ные погодные условия, напри‐
мер, сильный дождь, снег,
прямой солнечный свет или
тени.
● Участок ветрового стекла, за которым располагается
датчик, запачкан, обледенел,
закрыт снегом или посторон‐
ним предметом, например
наклейкой, или поврежден.
● Солнце светит прямо в объек‐ тив камеры.
● В непосредственной близости впереди движется другой авто‐мобиль.
● Автомобиль движется по дороге с поперечным уклоном.
● Автомобиль движется по обочине.
● Дорожная разметка плохо различима.
● Резкое изменение условий освещения.
Система не может работать, если
дорожная разметка не определ‐
яется.Система предупреждения
о выходе из занимаемойполосы с активнымподруливанием
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием позво‐
ляет избежать ДТП в результате
непреднамеренного выхода из
своей полосы. Передняя камера
отслеживает положение разметки
границ полос при движении авто‐
мобиля. В случае приближения к
разметке система мягко повернет рулевое колесо, чтобы вернутьавтомобиль на прежнюю траекто‐
рию. Водитель почувствует
небольшое движение рулевого
колеса. Если система поворачи‐
вает недостаточно, поверните
рулевое колесо в том же направле‐
нии. Если вы хотите сменить
полосу движения, немного повер‐
ните рулевое колесо в противопо‐
ложном направлении.Когда система активно вмеши‐
вается в управление автомобилем, чтобы скорректировать траекто‐
рию движения, в комбинации
приборов мигает индикатор a.
Предупредительное сообщение на дисплее информационного центра
водителя, сопровождаемое звуко‐
вым сигналом, извещает водителя
о необходимости немедленного
вмешательства.
При включении указателя пово‐
рота и в течение 20 секунд после
его выключения система считает,
что выход за пределы полосы
движения выполняется преднаме‐
ренно.
Примечание
Система может отключиться, если полосы движения слишком узкие,
слишком широкие или извилис‐
тые.
При этом должны соблюдаться
следующие условия:
● скорость движения должна быть от 65 до 180 км/ч
● водитель должен удерживать рулевое колеса двумя руками
Page 230 of 325

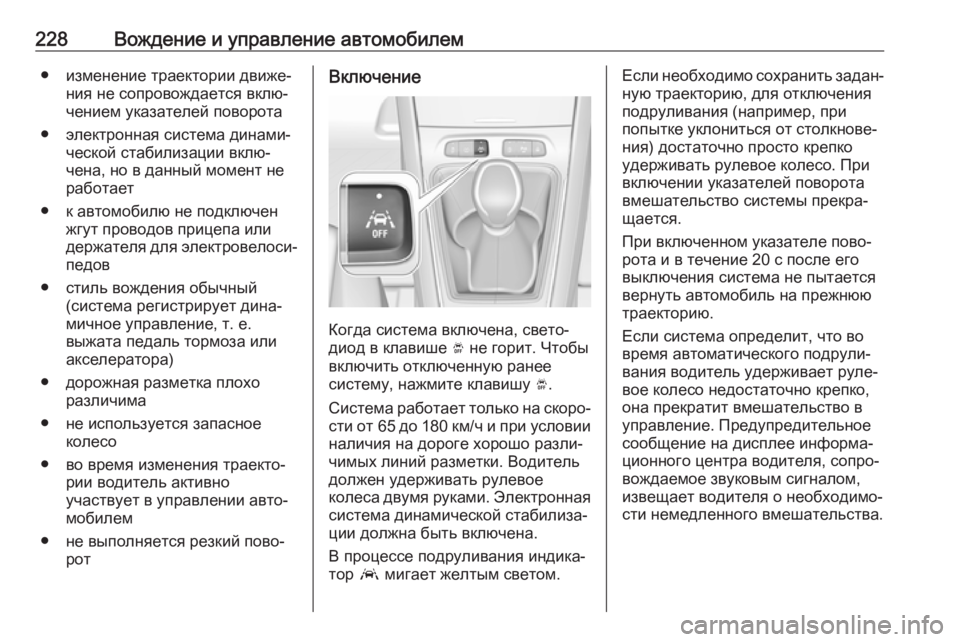

228Вождение и управление автомобилем● изменение траектории движе‐ния не сопровождается вклю‐
чением указателей поворота
● электронная система динами‐ ческой стабилизации вклю‐
чена, но в данный момент не
работает
● к автомобилю не подключен жгут проводов прицепа или
держателя для электровелоси‐
педов
● стиль вождения обычный (система регистрирует дина‐мичное управление, т. е.
выжата педаль тормоза или
акселератора)
● дорожная разметка плохо различима
● не используется запасное колесо
● во время изменения траекто‐ рии водитель активно
участвует в управлении авто‐
мобилем
● не выполняется резкий пово‐ ротВключение
Когда система включена, свето‐
диод в клавише Ó не горит. Чтобы
включить отключенную ранее
систему, нажмите клавишу Ó.
Система работает только на скоро‐ сти от 65 до 180 км/ч и при условии
наличия на дороге хорошо разли‐
чимых линий разметки. Водитель
должен удерживать рулевое
колеса двумя руками. Электронная система динамической стабилиза‐
ции должна быть включена.
В процессе подруливания индика‐
тор a мигает желтым светом.
Если необходимо сохранить задан‐
ную траекторию, для отключения
подруливания (например, при
попытке уклониться от столкнове‐
ния) достаточно просто крепко
удерживать рулевое колесо. При
включении указателей поворота
вмешательство системы прекра‐
щается.
При включенном указателе пово‐
рота и в течение 20 с после его выключения система не пытается
вернуть автомобиль на прежнюю
траекторию.
Если система определит, что во
время автоматического подрули‐
вания водитель удерживает руле‐
вое колесо недостаточно крепко,
она прекратит вмешательство в
управление. Предупредительное
сообщение на дисплее информа‐
ционного центра водителя, сопро‐
вождаемое звуковым сигналом,
извещает водителя о необходимо‐
сти немедленного вмешательства.
