OPEL GRANDLAND X 2018.75 Инструкция по эксплуатации (in Russian)

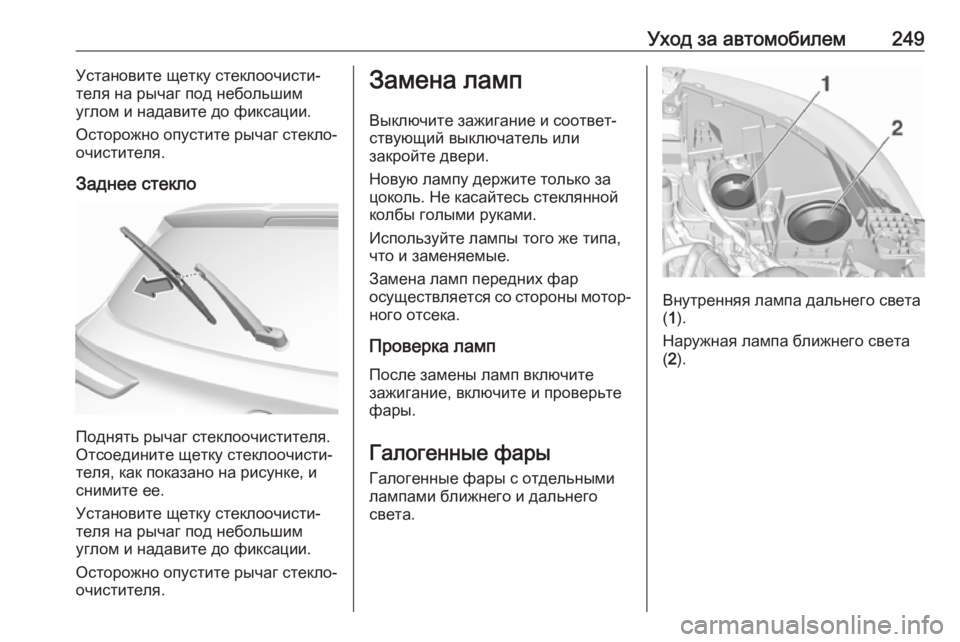

Уход за автомобилем249Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Заднее стекло
Поднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар
осуществляется со стороны мотор‐ ного отсека.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары.
Галогенные фары
Галогенные фары с отдельными
лампами ближнего и дальнего
света.
Внутренняя лампа дальнего света
( 1 ).
Наружная лампа ближнего света
( 2 ).

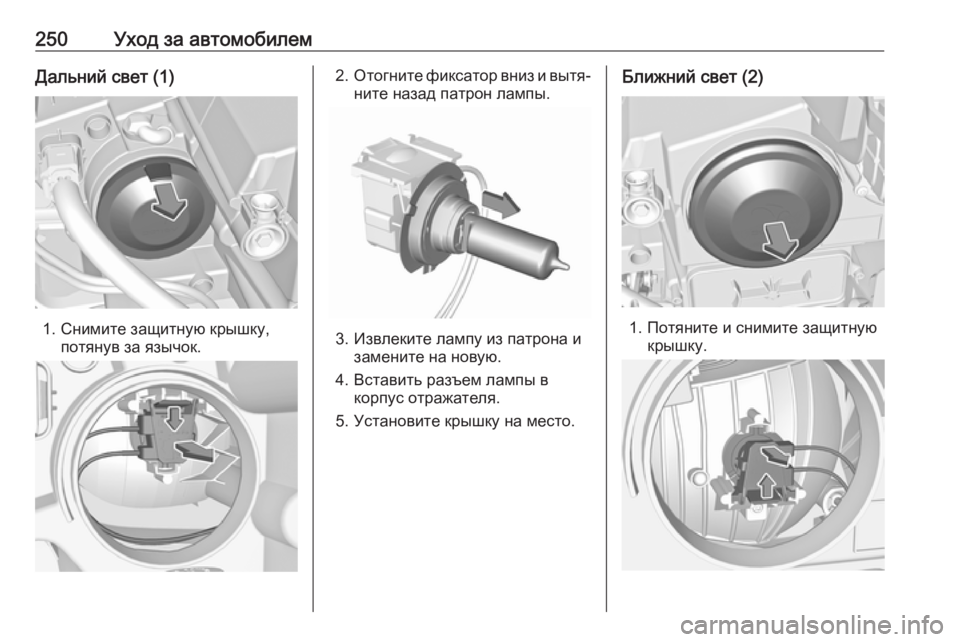

250Уход за автомобилемДальний свет (1)
1. Снимите защитную крышку,потянув за язычок.
2.Отогните фиксатор вниз и вытя‐
ните назад патрон лампы.
3. Извлеките лампу из патрона и замените на новую.
4. Вставить разъем лампы в корпус отражателя.
5. Установите крышку на место.
Ближний свет (2)
1. Потяните и снимите защитную крышку.

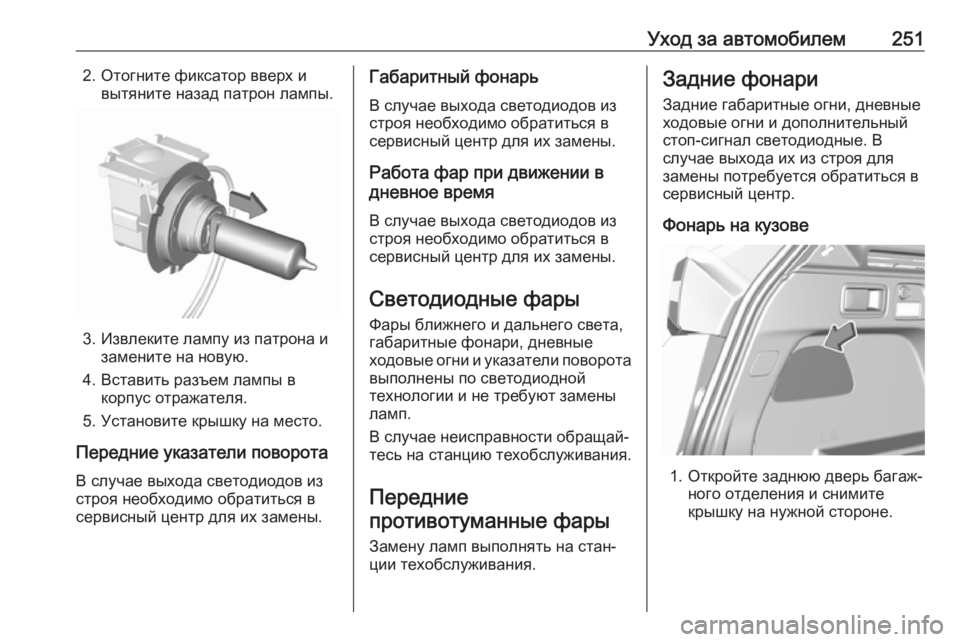

Уход за автомобилем2512. Отогните фиксатор вверх ивытяните назад патрон лампы.
3. Извлеките лампу из патрона изамените на новую.
4. Вставить разъем лампы в корпус отражателя.
5. Установите крышку на место.
Передние указатели поворота В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Габаритный фонарь
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Работа фар при движении в
дневное время
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Светодиодные фары Фары ближнего и дальнего света,
габаритные фонари, дневные
ходовые огни и указатели поворота
выполнены по светодиодной
технологии и не требуют замены
ламп.
В случае неисправности обращай‐
тесь на станцию техобслуживания.
Передние
противотуманные фары
Замену ламп выполнять на стан‐
ции техобслуживания.Задние фонари
Задние габаритные огни, дневные
ходовые огни и дополнительный
стоп-сигнал светодиодные. В
случае выхода их из строя для
замены потребуется обратиться в
сервисный центр.
Фонарь на кузове
1. Откройте заднюю дверь багаж‐ ного отделения и снимитекрышку на нужной стороне.

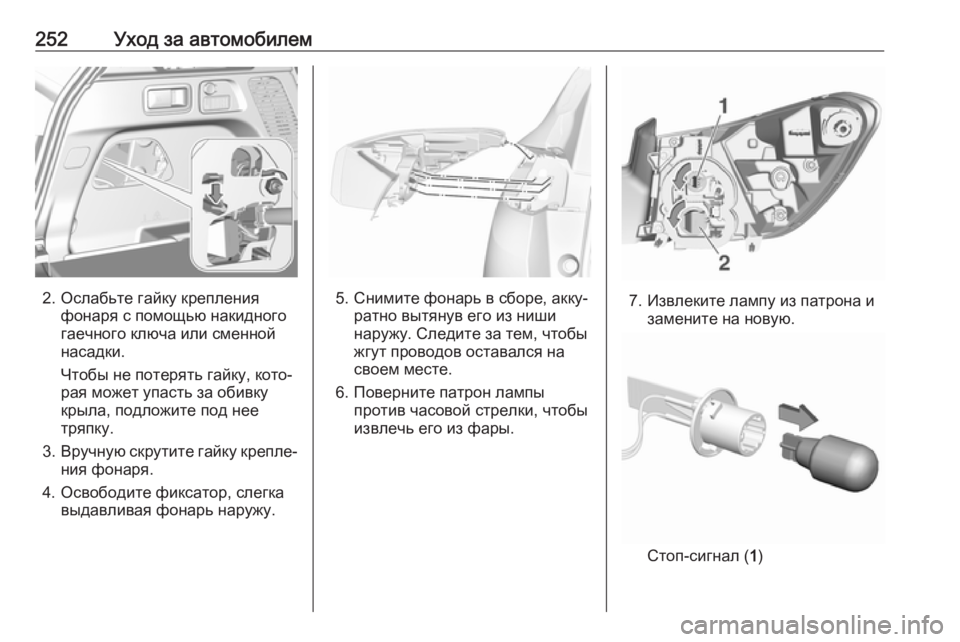

252Уход за автомобилем
2. Ослабьте гайку крепленияфонаря с помощью накидного
гаечного ключа или сменной
насадки.
Чтобы не потерять гайку, кото‐
рая может упасть за обивку
крыла, подложите под нее
тряпку.
3. Вручную скрутите гайку крепле‐
ния фонаря.
4. Освободите фиксатор, слегка выдавливая фонарь наружу.5. Снимите фонарь в сборе, акку‐ратно вытянув его из ниши
наружу. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
6. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.7. Извлеките лампу из патрона и замените на новую.
Стоп-сигнал ( 1)

Уход за автомобилем253

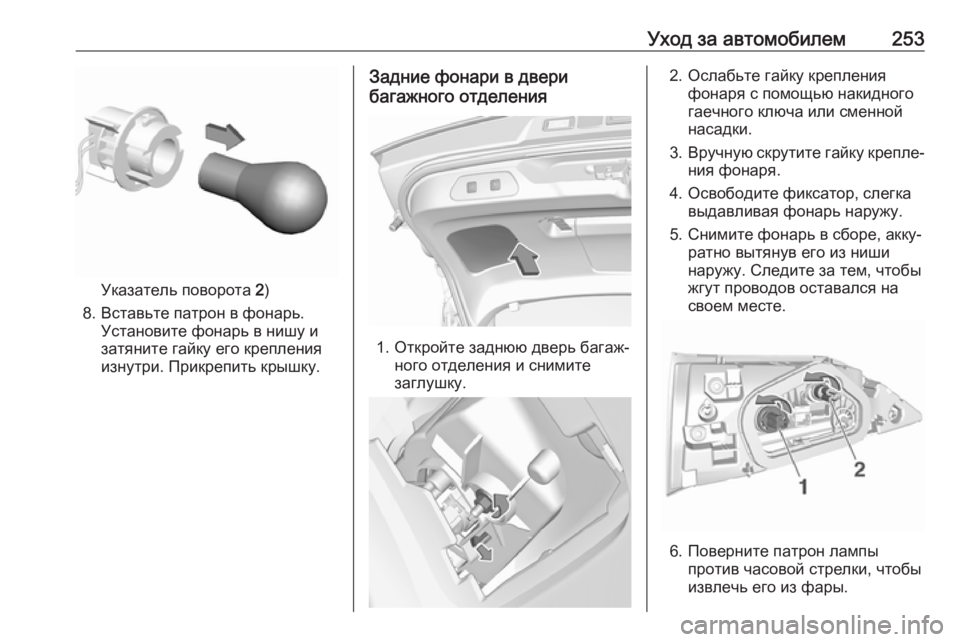

Указатель поворота 2)
8. Вставьте патрон в фонарь. Установите фонарь в нишу и
затяните гайку его крепления
изнутри. Прикрепить крышку.
Задние фонари в двери
багажного отделения
1. Откройте заднюю дверь багаж‐ ного отделения и снимитезаглушку.
2. Ослабьте гайку крепления фонаря с помощью накидного
гаечного ключа или сменной
насадки.
3. Вручную скрутите гайку крепле‐
ния фонаря.
4. Освободите фиксатор, слегка выдавливая фонарь наружу.
5. Снимите фонарь в сборе, акку‐ ратно вытянув его из ниши
наружу. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
6. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.

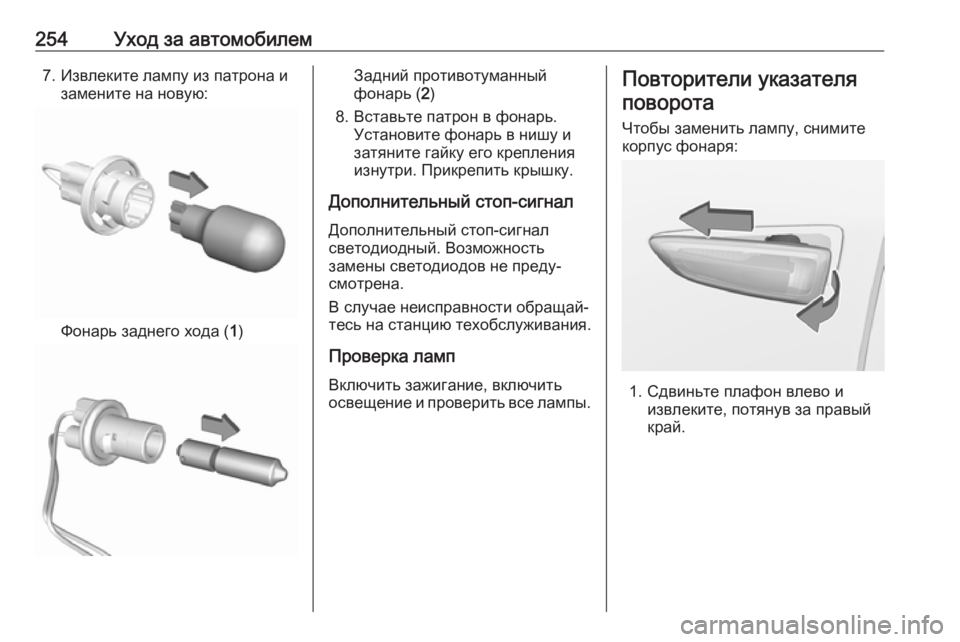

254Уход за автомобилем7. Извлеките лампу из патрона изамените на новую:
Фонарь заднего хода ( 1)
Задний противотуманный
фонарь ( 2)
8. Вставьте патрон в фонарь. Установите фонарь в нишу и
затяните гайку его крепления
изнутри. Прикрепить крышку.
Дополнительный стоп-сигнал
Дополнительный стоп-сигнал
светодиодный. Возможность
замены светодиодов не преду‐
смотрена.
В случае неисправности обращай‐ тесь на станцию техобслуживания.
Проверка ламп
Включить зажигание, включить
освещение и проверить все лампы.Повторители указателя
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.

Уход за автомобилем255
2. Поверните патрон лампы почасовой стрелке, чтобы
извлечь его из корпуса фонаря.
3. Извлеките лампу из патрона и замените на новую.
4. Вставьте патрон и поверните его против часовой стрелки.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
Фонари подсветки номерного знака
светодиодные. Возможность
замены светодиодов не преду‐
смотрена.
В случае неисправности обращай‐ тесь на станцию техобслуживания.
Освещение салона
Для замены следующих ламп необ‐ ходимо обращаться на станцию
техобслуживания:
● плафон внутреннего освеще‐ ния, лампы для чтения
● подсветка грузового отделе‐ ния
● подсветка приборной панелиЭлектрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● в моторном отсеке
● панель приборов
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐ гание.
Дефектный предохранитель можно
определить по сгоревшей плавкой нити.Внимание
Замену предохранителя произ‐
водить только после устранения причины его срабатывания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.

256Уход за автомобилемКроме того, в блоке могут быть
установлены дополнительные
предохранители.Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей может нахо‐
диться перед блоком предохрани‐
телей, установленным в панели
приборов.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.

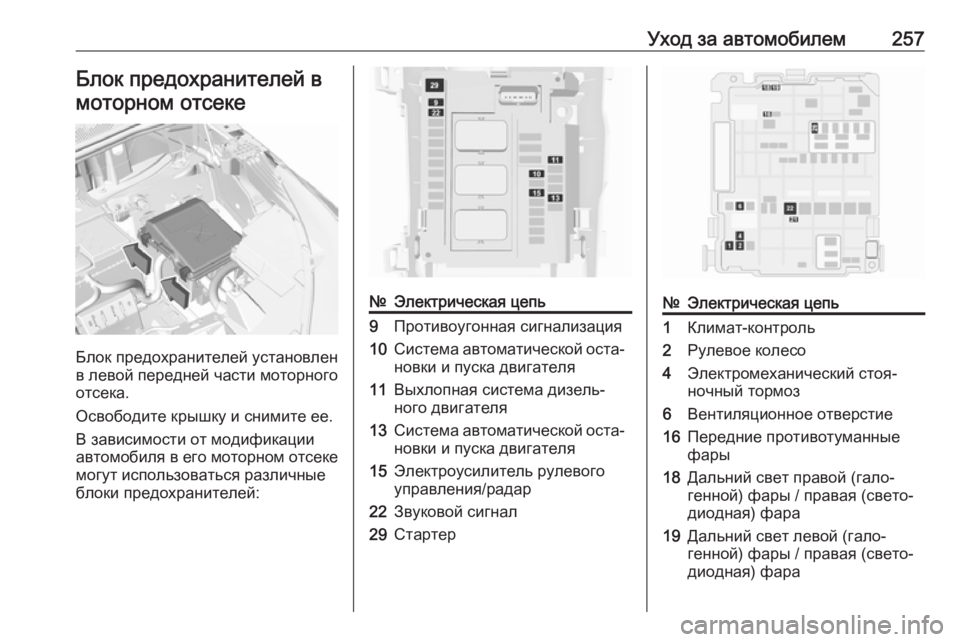

Уход за автомобилем257Блок предохранителей вмоторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.
В зависимости от модификации
автомобиля в его моторном отсеке могут использоваться различные
блоки предохранителей:
№Электрическая цепь9Противоугонная сигнализация10Система автоматической оста‐ новки и пуска двигателя11Выхлопная система дизель‐
ного двигателя13Система автоматической оста‐ новки и пуска двигателя15Электроусилитель рулевого
управления/радар22Звуковой сигнал29Стартер№Электрическая цепь1Климат-контроль2Рулевое колесо4Электромеханический стоя‐
ночный тормоз6Вентиляционное отверстие16Передние противотуманные
фары18Дальний свет правой (гало‐
генной) фары / правая (свето‐
диодная) фара19Дальний свет левой (гало‐
генной) фары / правая (свето‐
диодная) фара

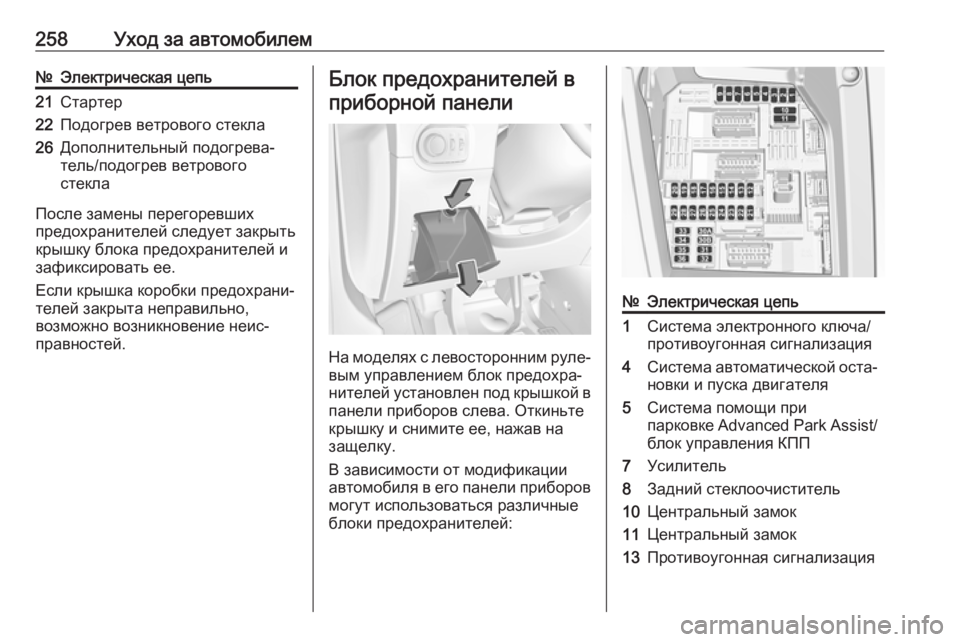

258Уход за автомобилем№Электрическая цепь21Стартер22Подогрев ветрового стекла26Дополнительный подогрева‐
тель/подогрев ветрового
стекла
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в
приборной панели
На моделях с левосторонним руле‐
вым управлением блок предохра‐
нителей установлен под крышкой в панели приборов слева. Откиньте
крышку и снимите ее, нажав на
защелку.
В зависимости от модификации
автомобиля в его панели приборов
могут использоваться различные
блоки предохранителей:
№Электрическая цепь1Система электронного ключа/
противоугонная сигнализация4Система автоматической оста‐ новки и пуска двигателя5Система помощи при
парковке Advanced Park Assist/
блок управления КПП7Усилитель8Задний стеклоочиститель10Центральный замок11Центральный замок13Противоугонная сигнализация
