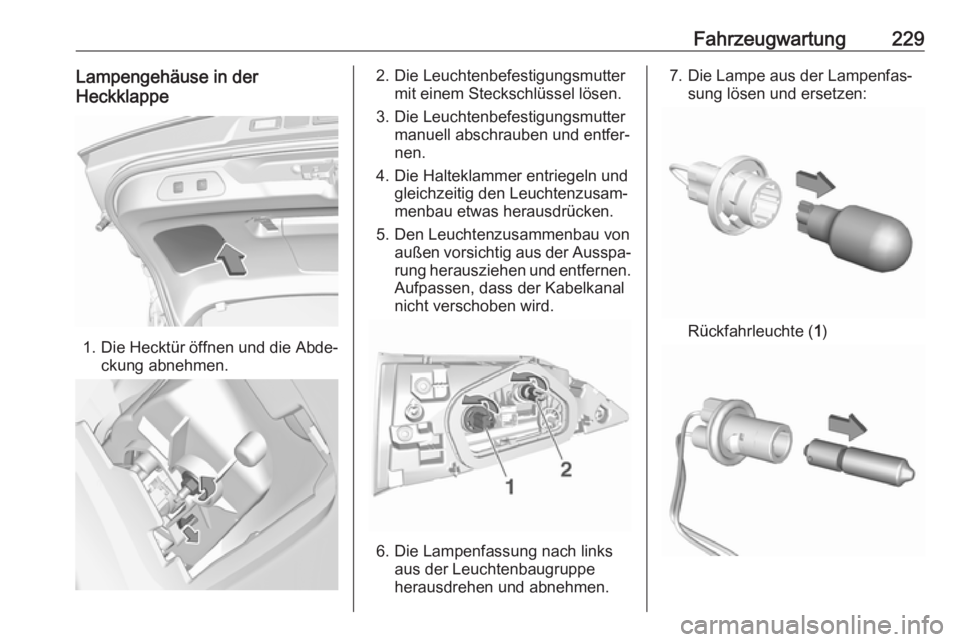

Fahrzeugwartung229Lampengehäuse in der
Heckklappe
1. Die Hecktür öffnen und die Abde‐ ckung abnehmen.
2. Die Leuchtenbefestigungsmuttermit einem Steckschlüssel lösen.
3. Die Leuchtenbefestigungsmutter manuell abschrauben und entfer‐
nen.
4. Die Halteklammer entriegeln und gleichzeitig den Leuchtenzusam‐
menbau etwas herausdrücken.
5. Den Leuchtenzusammenbau von außen vorsichtig aus der Ausspa‐
rung herausziehen und entfernen.
Aufpassen, dass der Kabelkanal
nicht verschoben wird.
6. Die Lampenfassung nach links aus der Leuchtenbaugruppe
herausdrehen und abnehmen.
7. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen:
Rückfahrleuchte ( 1)

230FahrzeugwartungNebelschlussleuchte (2)
8. Die Lampenfassung in den Leuchtenzusammenbau einset‐
zen. Leuchtenzusammenbau in
die Aussparung einsetzen und die
Leuchtenbefestigungsmutter von der Innenseite anziehen. Die
Abdeckung anbringen.
Dritte Bremsleuchte Die dritte Bremsleuchte ist als LED
ausgeführt und kann nicht ausge‐
tauscht werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.
Lampenkontrolle Die Zündung einschalten, alle Lichtereinschalten und überprüfen.Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2.Lampenfassung im Uhrzeigersinn
drehen, um sie aus dem Gehäuse zu entfernen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.

Fahrzeugwartung2314. Lampenfassung einsetzen undgegen den Uhrzeigersinn drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte Die Kennzeichenleuchten sind als
LED ausgeführt und können nicht
gewechselt werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.
Innenleuchten Innenleuchten, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Wagenwerkzeug
Fahrzeuge mit Reserverad
Die Bodenabdeckung im Laderaum
öffnen 3 76.
Abdeckung des Werkzeugkastens
entfernen.
Wagenheber, Abschleppöse, Unter‐
legkeile und Werkzeuge befinden
sich im Werkzeugkasten.

232FahrzeugwartungFahrzeuge ohne Reserverad
Die Abschleppöse und Unterlegkeile
befinden sich in einem Kasten unter
der Bodenabdeckung im Laderaum.
Reifenreparaturset 3 237.
Fahrzeuge mit Lautsprechersystem
Die Abschleppöse und Unterlegkeile
befinden sich in einem Kasten unter
der Bodenabdeckung im Laderaum.
Reifenreparaturset 3 237.
Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in
Anspruch nehmen.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 265.

Fahrzeugwartung233Reifenbezeichnungen
Z. B. 225/55 R 18 98 V225:Reifenbreite in mm55:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat18:Felgendurchmesser in Zoll98:Tragfähigkeits-Kennzahl, z. B.
entspricht „98“ einer Tragfä‐
higkeit von 750 kgV:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg)
zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 262.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden, dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil)
an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Reifendruck 3 265.
Das Reifendruckhinweisschild am
linken vorderen Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐
druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Kraftstoffverbrauchs.

234FahrzeugwartungEin falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Motoridentifikationsnummer ermitteln. Motordaten 3 261.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 265.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in
der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Driver Information Center
angezeigte Wert für den Reifendruck
ist der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine
Reifenundichtigkeit.
Reifendruckverlust-Überwachungssystem
Das Reifendruckverlust-Überwa‐
chungssystem überprüft kontinuier‐
lich die Drehgeschwindigkeit aller vier
Räder und warnt bei niedrigem
Reifendruck während der Fahrt. Die
Überwachung basiert auf dem
Vergleich des Abrollumfangs der
Reifen mit Referenzwerten.

Fahrzeugwartung235Wenn ein Reifen Druck verliert, leuch‐
tet die Kontrollleuchte w, und im
Driver Information Center wird eine
Warnmeldung angezeigt.
In diesem Fall die Geschwindigkeit
senken sowie scharfe Kurven und
abruptes Bremsen vermeiden. Anhal‐ ten, sobald dies sicher möglich ist,und den Reifendruck kontrollieren.
Kontrollleuchte w 3 102.
Nach erfolgter Korrektur des Reifen‐
drucks das System zurücksetzen,
damit die Kontrollleuchte erlischt und
das System den Reifendruck wieder
überwacht.Achtung
Das Reifendruckverlust-Überwa‐
chungssystem warnt lediglich vor
niedrigem Reifendruck und kann
die regelmäßige Reifenwartung
durch den Halter nicht ersetzen.
Bei einer Störung des Systems wird
im Driver Information Center eine
Meldung angezeigt. Den richtigen
Reifendruck einstellen und das
System zurücksetzen. Wenn die
Störung weiterhin angezeigt wird,
eine Werkstatt aufsuchen. Wenn das
ABS- oder ESC-System eine Funkti‐
onsstörung aufweist oder ein Reser‐
verad verwendet wird, ist das System
nicht betriebsbereit. Nach Montage
eines regulären Reifens den Reifen‐
druck bei kalten Reifen kontrollieren
und das System zurücksetzen.
Initialisierung des Systems
Nach der Korrektur des Reifendrucksund nach einem Radwechsel muss
das System neu initialisiert werden,
damit die neuen Referenzwerte für
den Abrollumfang angelernt werden
können:
1. Stets sicherstellen, dass alle vier Reifen den richtigen Reifendruck
aufweisen 3 265.
2. Die manuelle Parkbremse anzie‐ hen.
3. w drücken, um das Reifendruck‐
verlust-Überwachungssystem
zurückzusetzen.
4. Das Zurücksetzen wird durch eine
kurz eingeblendete Meldung
bestätigt.
Nach der Initialisierung wird das
System während der Fahrt automa‐
tisch gemäß den neuen Reifendruck‐
werten kalibriert. Nach einer längeren Fahrstrecke passt das System die zur Überwachung berücksichtigten
Druckwerte entsprechend an.
Den Reifendruck grundsätzlich bei
kalten Reifen kontrollieren.
In folgenden Fällen muss das System
neu initialisiert werden:
● Der Reifendruck wurde geändert.
● Die Beladungsbedingungen haben sich geändert.
● Die Räder wurden vertauscht oder ersetzt.

236FahrzeugwartungBei einer Reifenpanne oder einem
sehr schnellen Druckverlust erfolgt die Warnung des Systems nicht
sofort. Dies liegt an der erforderlichen Berechnungszeit.
Profiltiefe Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm (bei Winterreifen 4 mm) ausgetauscht werden.
Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander
abweichen.Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Deren Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder und Hinter‐
räder regelmäßig umsetzen. Verge‐
wissern Sie sich, dass die Richtung
der Raddrehung gleich bleibt.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen nach 6 Jahren zu ersetzen.
Reifenumrüstung Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐
zeug vorgenommen werden.
Nach dem Wechsel zu einer anderen Reifengröße das Reifendrucketikett
ersetzen lassen und das Reifen‐
druckverlust-Überwachungssystem
neu initialisieren lassen 3 234.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
verwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.

Fahrzeugwartung2379Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Fahrzeuge mit Stahlfelgen: Bei
Verwendung von Felgenschlössern
keine Radabdeckungen befestigen.
Schneeketten
Schneeketten dürfen nur auf den
Vorderrädern verwendet werden.
Immer engmaschige Schneeketten verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 9 mm auftragen.9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind auf Reifen der
Größen 215/70R16, 215/65 R17,
225/55 R18 und 205/55 R19 zulässig.
Notrad
Am Notrad ist das Anbringen einer
Schneekette nicht zulässig.
Reifenreparaturset Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem
Reifenreparaturset nicht repariert
werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten
können beeinträchtigt werden.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.

238Fahrzeugwartung
Das Reifenreparaturset befindet sich
unter der Bodenabdeckung im Lade‐
raum.
1. Dichtmittelflasche und Kompres‐ sor entnehmen.
2. Den Aufkleber mit der Geschwin‐ digkeitsbegrenzung von der
Dichtmittelflasche abziehen und
im Sichtbereich des Fahrers
anbringen.3. Stromkabel und Luftschlauch aus den Staufächern auf der Unter‐
seite des Kompressors heraus‐
nehmen.
4. Kompressor-Luftschlauch an den Anschluss der Dichtmittelflasche
schrauben.
5. Dichtmittelflasche in den Halter am Kompressor einsetzen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Einfüllschlauch an Reifenventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
