OPEL GRANDLAND X 2018 Betriebsanleitung (in German)

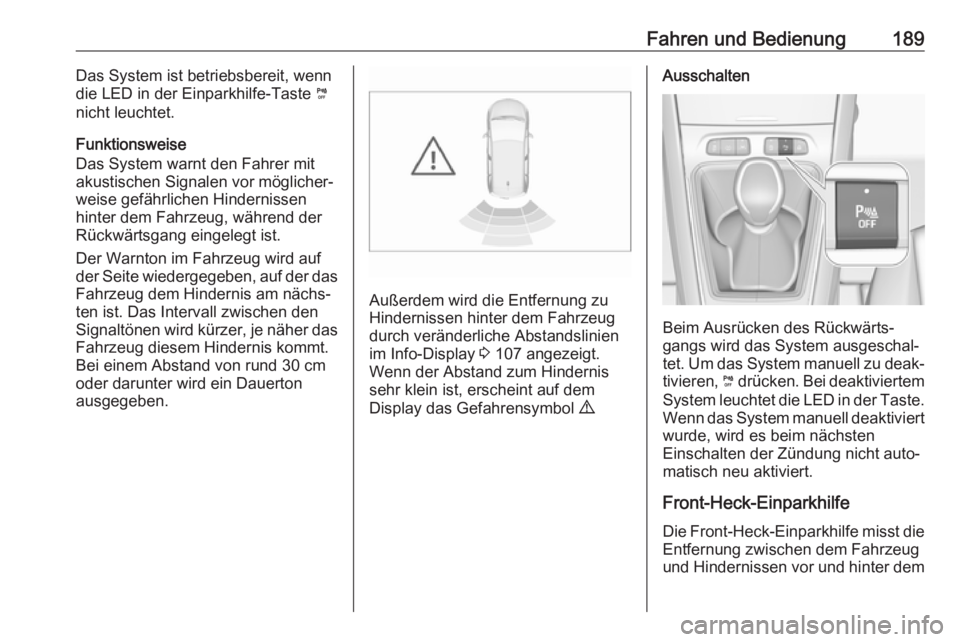

Fahren und Bedienung189Das System ist betriebsbereit, wenn
die LED in der Einparkhilfe-Taste ¼
nicht leuchtet.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen
hinter dem Fahrzeug, während der
Rückwärtsgang eingelegt ist.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.
Außerdem wird die Entfernung zu
Hindernissen hinter dem Fahrzeug
durch veränderliche Abstandslinien
im Info-Display 3 107 angezeigt.
Wenn der Abstand zum Hindernis
sehr klein ist, erscheint auf dem
Display das Gefahrensymbol 9.
Ausschalten
Beim Ausrücken des Rückwärts‐
gangs wird das System ausgeschal‐
tet. Um das System manuell zu deak‐ tivieren, ¼ drücken. Bei deaktiviertem
System leuchtet die LED in der Taste. Wenn das System manuell deaktiviert
wurde, wird es beim nächsten
Einschalten der Zündung nicht auto‐
matisch neu aktiviert.
Front-Heck-Einparkhilfe
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem

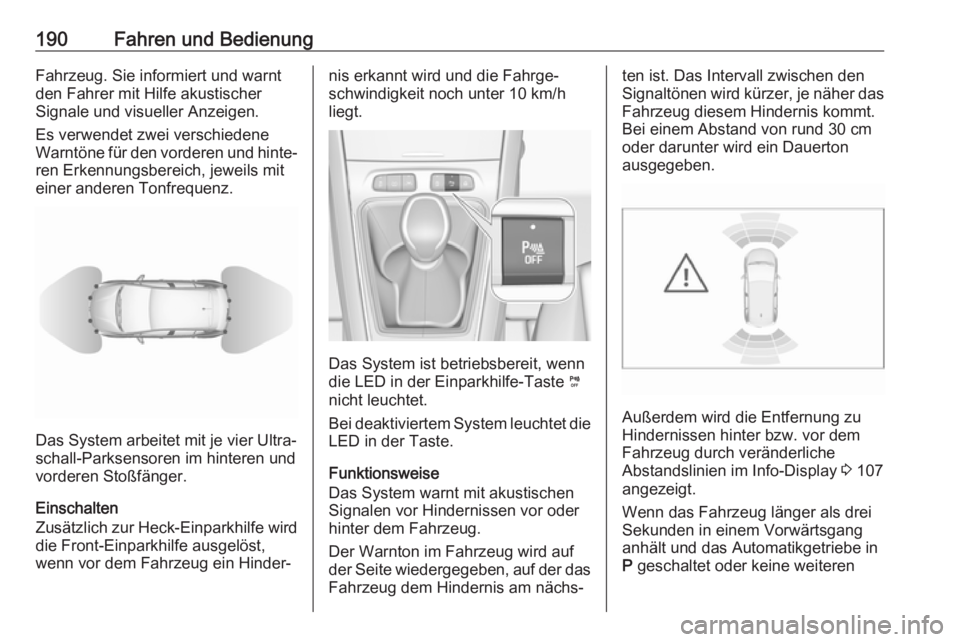

190Fahren und BedienungFahrzeug. Sie informiert und warnt
den Fahrer mit Hilfe akustischer
Signale und visueller Anzeigen.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hinte‐ ren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz.
Das System arbeitet mit je vier Ultra‐
schall-Parksensoren im hinteren und
vorderen Stoßfänger.
Einschalten
Zusätzlich zur Heck-Einparkhilfe wird
die Front-Einparkhilfe ausgelöst,
wenn vor dem Fahrzeug ein Hinder‐
nis erkannt wird und die Fahrge‐
schwindigkeit noch unter 10 km/h
liegt.
Das System ist betriebsbereit, wenn
die LED in der Einparkhilfe-Taste ¼
nicht leuchtet.
Bei deaktiviertem System leuchtet die
LED in der Taste.
Funktionsweise
Das System warnt mit akustischen
Signalen vor Hindernissen vor oder
hinter dem Fahrzeug.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton
ausgegeben.
Außerdem wird die Entfernung zu
Hindernissen hinter bzw. vor dem
Fahrzeug durch veränderliche
Abstandslinien im Info-Display 3 107
angezeigt.
Wenn das Fahrzeug länger als drei
Sekunden in einem Vorwärtsgang
anhält und das Automatikgetriebe in
P geschaltet oder keine weiteren

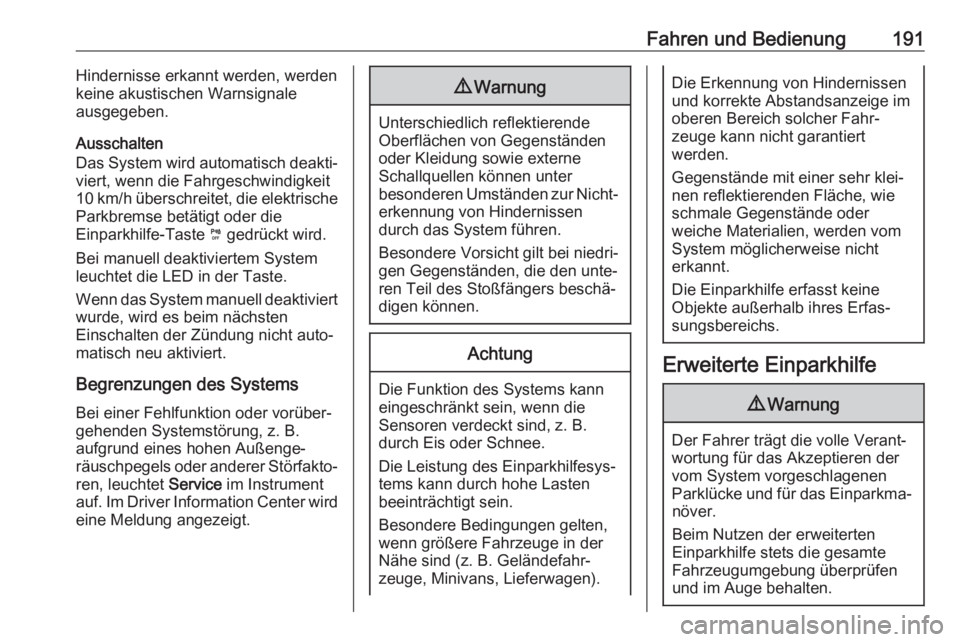

Fahren und Bedienung191Hindernisse erkannt werden, werden
keine akustischen Warnsignale
ausgegeben.
Ausschalten
Das System wird automatisch deakti‐
viert, wenn die Fahrgeschwindigkeit
10 km/h überschreitet, die elektrische
Parkbremse betätigt oder die
Einparkhilfe-Taste ¼ gedrückt wird.
Bei manuell deaktiviertem System
leuchtet die LED in der Taste.
Wenn das System manuell deaktiviert wurde, wird es beim nächsten
Einschalten der Zündung nicht auto‐
matisch neu aktiviert.
Begrenzungen des Systems Bei einer Fehlfunktion oder vorüber‐
gehenden Systemstörung, z. B.
aufgrund eines hohen Außenge‐
räuschpegels oder anderer Störfakto‐
ren, leuchtet Service im Instrument
auf. Im Driver Information Center wird eine Meldung angezeigt.9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Erweiterte Einparkhilfe
9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.

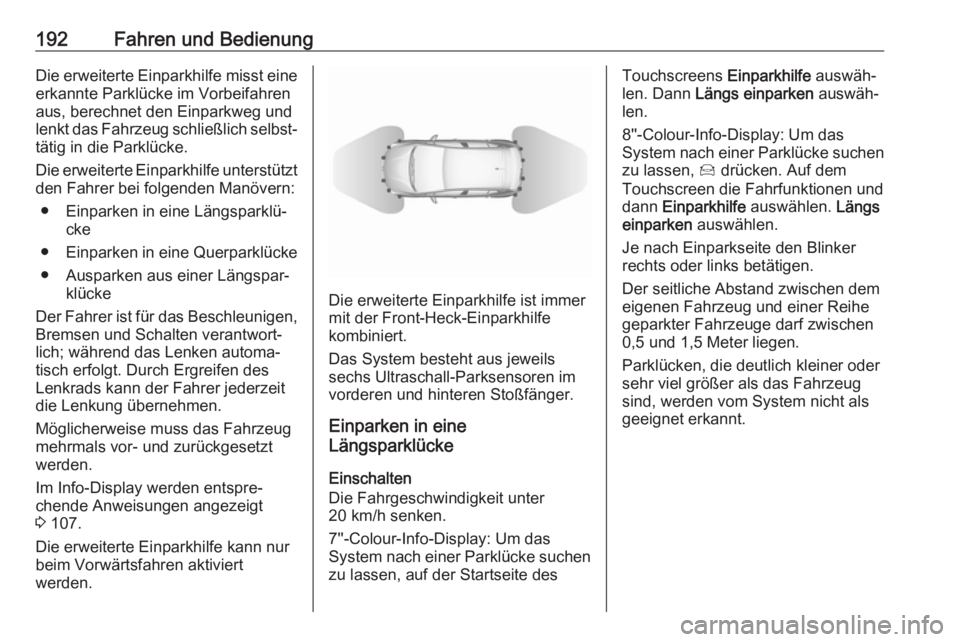

192Fahren und BedienungDie erweiterte Einparkhilfe misst eineerkannte Parklücke im Vorbeifahren
aus, berechnet den Einparkweg und
lenkt das Fahrzeug schließlich selbst‐
tätig in die Parklücke.
Die erweiterte Einparkhilfe unterstützt den Fahrer bei folgenden Manövern:
● Einparken in eine Längsparklü‐ cke
● Einparken in eine Querparklücke
● Ausparken aus einer Längspar‐ klücke
Der Fahrer ist für das Beschleunigen, Bremsen und Schalten verantwort‐
lich; während das Lenken automa‐
tisch erfolgt. Durch Ergreifen des
Lenkrads kann der Fahrer jederzeit
die Lenkung übernehmen.
Möglicherweise muss das Fahrzeug
mehrmals vor- und zurückgesetzt
werden.
Im Info-Display werden entspre‐
chende Anweisungen angezeigt
3 107.
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert
werden.
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe
kombiniert.
Das System besteht aus jeweils
sechs Ultraschall-Parksensoren im
vorderen und hinteren Stoßfänger.
Einparken in eine
Längsparklücke
Einschalten
Die Fahrgeschwindigkeit unter
20 km/h senken.
7''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, auf der Startseite des
Touchscreens Einparkhilfe auswäh‐
len. Dann Längs einparken auswäh‐
len.
8''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, Í drücken. Auf dem
Touchscreen die Fahrfunktionen und
dann Einparkhilfe auswählen. Längs
einparken auswählen.
Je nach Einparkseite den Blinker
rechts oder links betätigen.
Der seitliche Abstand zwischen dem
eigenen Fahrzeug und einer Reihe
geparkter Fahrzeuge darf zwischen
0,5 und 1,5 Meter liegen.
Parklücken, die deutlich kleiner oder
sehr viel größer als das Fahrzeug
sind, werden vom System nicht als
geeignet erkannt.

Fahren und Bedienung193

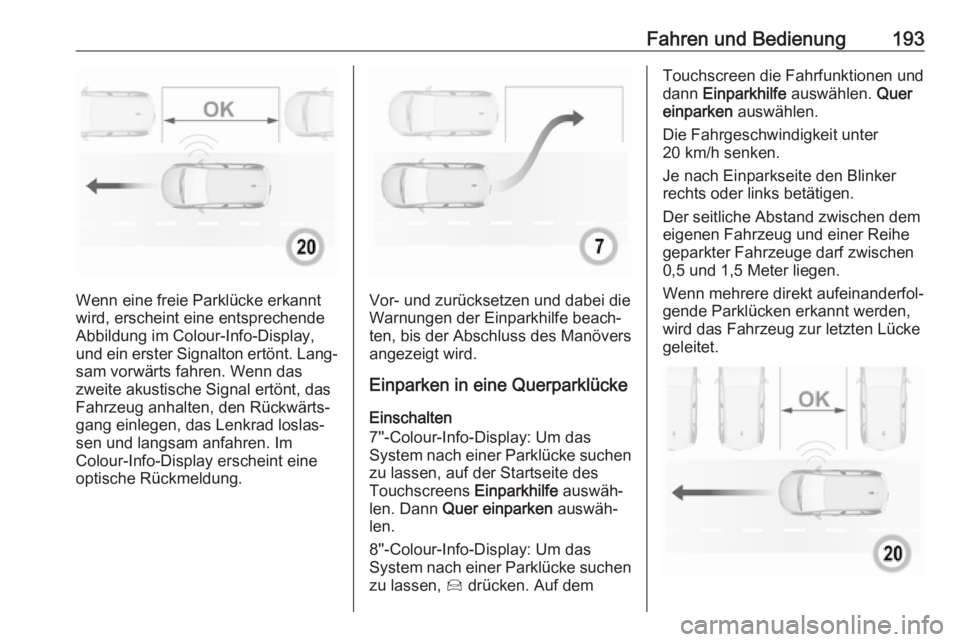

Wenn eine freie Parklücke erkannt
wird, erscheint eine entsprechende
Abbildung im Colour-Info-Display,
und ein erster Signalton ertönt. Lang‐ sam vorwärts fahren. Wenn das
zweite akustische Signal ertönt, das
Fahrzeug anhalten, den Rückwärts‐
gang einlegen, das Lenkrad loslas‐
sen und langsam anfahren. Im
Colour-Info-Display erscheint eine
optische Rückmeldung.Vor- und zurücksetzen und dabei die
Warnungen der Einparkhilfe beach‐
ten, bis der Abschluss des Manövers
angezeigt wird.
Einparken in eine Querparklücke
Einschalten
7''-Colour-Info-Display: Um das
System nach einer Parklücke suchen
zu lassen, auf der Startseite des
Touchscreens Einparkhilfe auswäh‐
len. Dann Quer einparken auswäh‐
len.
8''-Colour-Info-Display: Um das
System nach einer Parklücke suchen zu lassen, Í drücken. Auf dem
Touchscreen die Fahrfunktionen und
dann Einparkhilfe auswählen. Quer
einparken auswählen.
Die Fahrgeschwindigkeit unter
20 km/h senken.
Je nach Einparkseite den Blinker
rechts oder links betätigen.
Der seitliche Abstand zwischen dem
eigenen Fahrzeug und einer Reihe
geparkter Fahrzeuge darf zwischen
0,5 und 1,5 Meter liegen.
Wenn mehrere direkt aufeinanderfol‐
gende Parklücken erkannt werden,
wird das Fahrzeug zur letzten Lücke
geleitet.

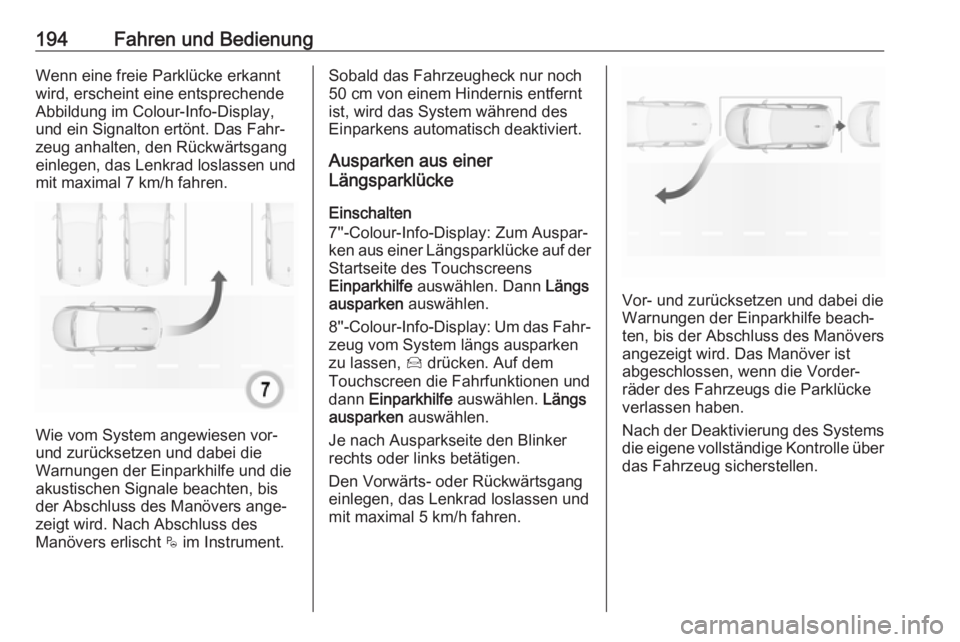

194Fahren und BedienungWenn eine freie Parklücke erkannt
wird, erscheint eine entsprechende
Abbildung im Colour-Info-Display,
und ein Signalton ertönt. Das Fahr‐
zeug anhalten, den Rückwärtsgang
einlegen, das Lenkrad loslassen und
mit maximal 7 km/h fahren.
Wie vom System angewiesen vor-
und zurücksetzen und dabei die
Warnungen der Einparkhilfe und die
akustischen Signale beachten, bis
der Abschluss des Manövers ange‐
zeigt wird. Nach Abschluss des
Manövers erlischt $ im Instrument.
Sobald das Fahrzeugheck nur noch
50 cm von einem Hindernis entfernt
ist, wird das System während des
Einparkens automatisch deaktiviert.
Ausparken aus einer
Längsparklücke
Einschalten
7''-Colour-Info-Display: Zum Auspar‐
ken aus einer Längsparklücke auf der Startseite des Touchscreens
Einparkhilfe auswählen. Dann Längs
ausparken auswählen.
8''-Colour-Info-Display: Um das Fahr‐
zeug vom System längs ausparken
zu lassen, Í drücken. Auf dem
Touchscreen die Fahrfunktionen und
dann Einparkhilfe auswählen. Längs
ausparken auswählen.
Je nach Ausparkseite den Blinker
rechts oder links betätigen.
Den Vorwärts- oder Rückwärtsgang
einlegen, das Lenkrad loslassen und
mit maximal 5 km/h fahren.
Vor- und zurücksetzen und dabei die Warnungen der Einparkhilfe beach‐
ten, bis der Abschluss des Manövers
angezeigt wird. Das Manöver ist
abgeschlossen, wenn die Vorder‐
räder des Fahrzeugs die Parklücke
verlassen haben.
Nach der Deaktivierung des Systems die eigene vollständige Kontrolle über
das Fahrzeug sicherstellen.

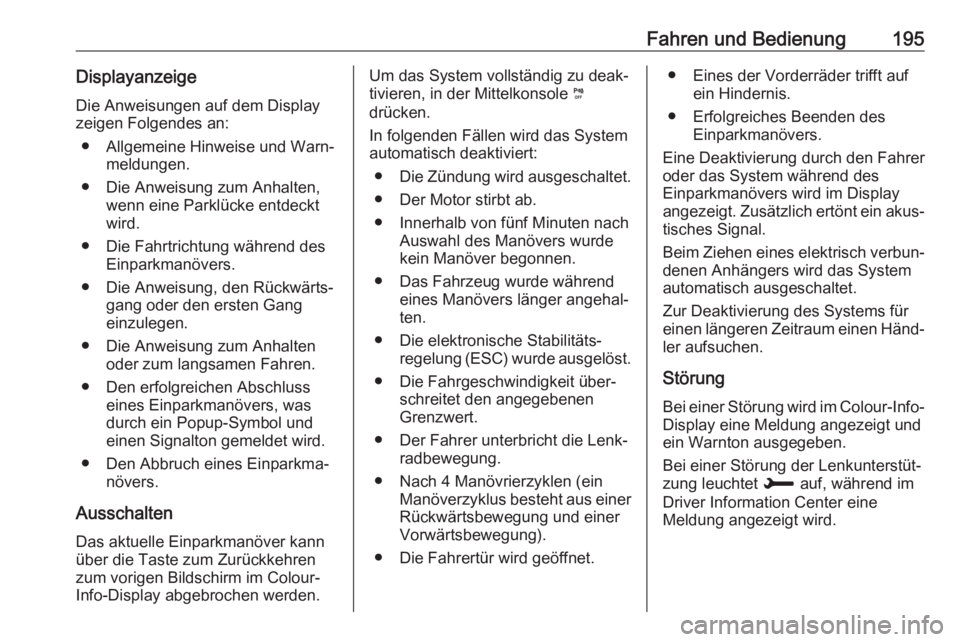

Fahren und Bedienung195DisplayanzeigeDie Anweisungen auf dem Display
zeigen Folgendes an:
● Allgemeine Hinweise und Warn‐ meldungen.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Anweisung, den Rückwärts‐ gang oder den ersten Gang
einzulegen.
● Die Anweisung zum Anhalten oder zum langsamen Fahren.
● Den erfolgreichen Abschluss eines Einparkmanövers, was
durch ein Popup-Symbol und
einen Signalton gemeldet wird.
● Den Abbruch eines Einparkma‐ növers.
Ausschalten Das aktuelle Einparkmanöver kann
über die Taste zum Zurückkehren zum vorigen Bildschirm im Colour-Info-Display abgebrochen werden.Um das System vollständig zu deak‐
tivieren, in der Mittelkonsole ¼
drücken.
In folgenden Fällen wird das System
automatisch deaktiviert:
● Die Zündung wird ausgeschaltet.
● Der Motor stirbt ab.
● Innerhalb von fünf Minuten nach Auswahl des Manövers wurde
kein Manöver begonnen.
● Das Fahrzeug wurde während eines Manövers länger angehal‐
ten.
● Die elektronische Stabilitäts‐ regelung (ESC) wurde ausgelöst.
● Die Fahrgeschwindigkeit über‐ schreitet den angegebenen
Grenzwert.
● Der Fahrer unterbricht die Lenk‐ radbewegung.
● Nach 4 Manövrierzyklen (ein Manöverzyklus besteht aus einerRückwärtsbewegung und einer
Vorwärtsbewegung).
● Die Fahrertür wird geöffnet.● Eines der Vorderräder trifft auf ein Hindernis.
● Erfolgreiches Beenden des Einparkmanövers.
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Display
angezeigt. Zusätzlich ertönt ein akus‐
tisches Signal.
Beim Ziehen eines elektrisch verbun‐ denen Anhängers wird das System
automatisch ausgeschaltet.
Zur Deaktivierung des Systems für
einen längeren Zeitraum einen Händ‐
ler aufsuchen.
Störung Bei einer Störung wird im Colour-Info-
Display eine Meldung angezeigt und
ein Warnton ausgegeben.
Bei einer Störung der Lenkunterstüt‐
zung leuchtet H auf, während im
Driver Information Center eine
Meldung angezeigt wird.

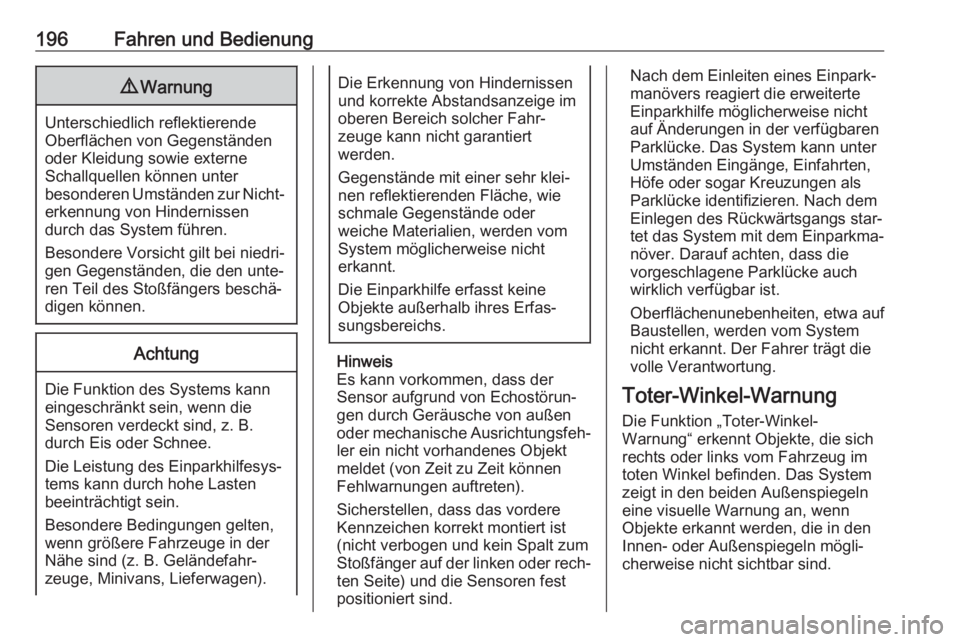

196Fahren und Bedienung9Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Es kann vorkommen, dass der
Sensor aufgrund von Echostörun‐
gen durch Geräusche von außen
oder mechanische Ausrichtungsfeh‐
ler ein nicht vorhandenes Objekt
meldet (von Zeit zu Zeit können
Fehlwarnungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐ ten Seite) und die Sensoren fest
positioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten,
Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die
vorgeschlagene Parklücke auch
wirklich verfügbar ist.
Oberflächenunebenheiten, etwa auf Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Toter-Winkel-Warnung
Die Funktion „Toter-Winkel-
Warnung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im
toten Winkel befinden. Das System
zeigt in den beiden Außenspiegeln
eine visuelle Warnung an, wenn
Objekte erkannt werden, die in den
Innen- oder Außenspiegeln mögli‐
cherweise nicht sichtbar sind.

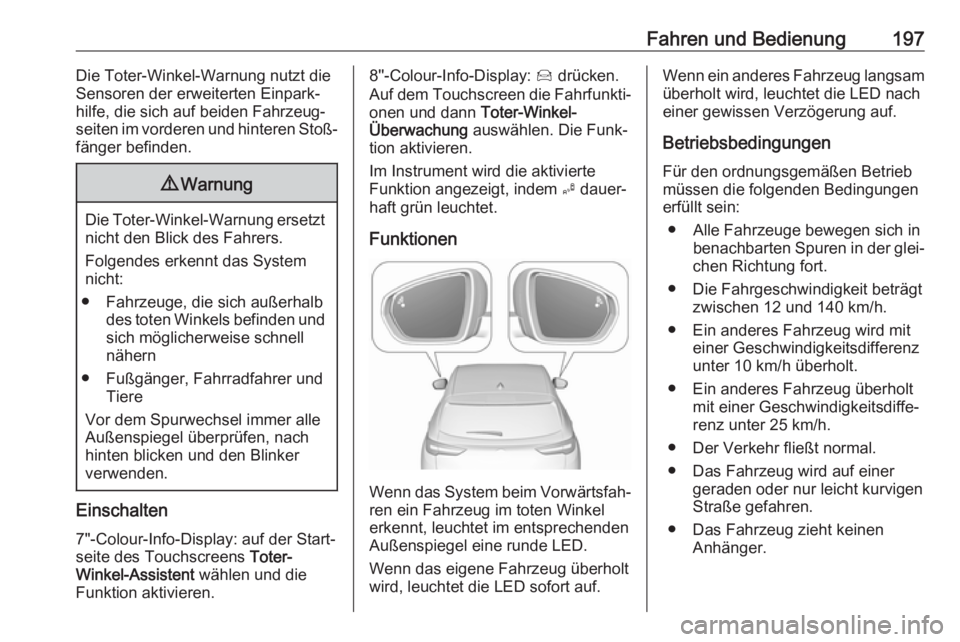

Fahren und Bedienung197Die Toter-Winkel-Warnung nutzt die
Sensoren der erweiterten Einpark‐ hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐
fänger befinden.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
verwenden.
Einschalten
7"-Colour-Info-Display: auf der Start‐
seite des Touchscreens Toter-
Winkel-Assistent wählen und die
Funktion aktivieren.
8''-Colour-Info-Display: Í drücken.
Auf dem Touchscreen die Fahrfunkti‐
onen und dann Toter-Winkel-
Überwachung auswählen. Die Funk‐
tion aktivieren.
Im Instrument wird die aktivierte
Funktion angezeigt, indem B dauer‐
haft grün leuchtet.
Funktionen
Wenn das System beim Vorwärtsfah‐ren ein Fahrzeug im toten Winkel
erkennt, leuchtet im entsprechenden
Außenspiegel eine runde LED.
Wenn das eigene Fahrzeug überholt
wird, leuchtet die LED sofort auf.
Wenn ein anderes Fahrzeug langsam
überholt wird, leuchtet die LED nach
einer gewissen Verzögerung auf.
Betriebsbedingungen
Für den ordnungsgemäßen Betrieb
müssen die folgenden Bedingungen
erfüllt sein:
● Alle Fahrzeuge bewegen sich in benachbarten Spuren in der glei‐
chen Richtung fort.
● Die Fahrgeschwindigkeit beträgt zwischen 12 und 140 km/h.
● Ein anderes Fahrzeug wird mit einer Geschwindigkeitsdifferenz
unter 10 km/h überholt.
● Ein anderes Fahrzeug überholt mit einer Geschwindigkeitsdiffe‐
renz unter 25 km/h.
● Der Verkehr fließt normal.
● Das Fahrzeug wird auf einer geraden oder nur leicht kurvigen
Straße gefahren.
● Das Fahrzeug zieht keinen Anhänger.

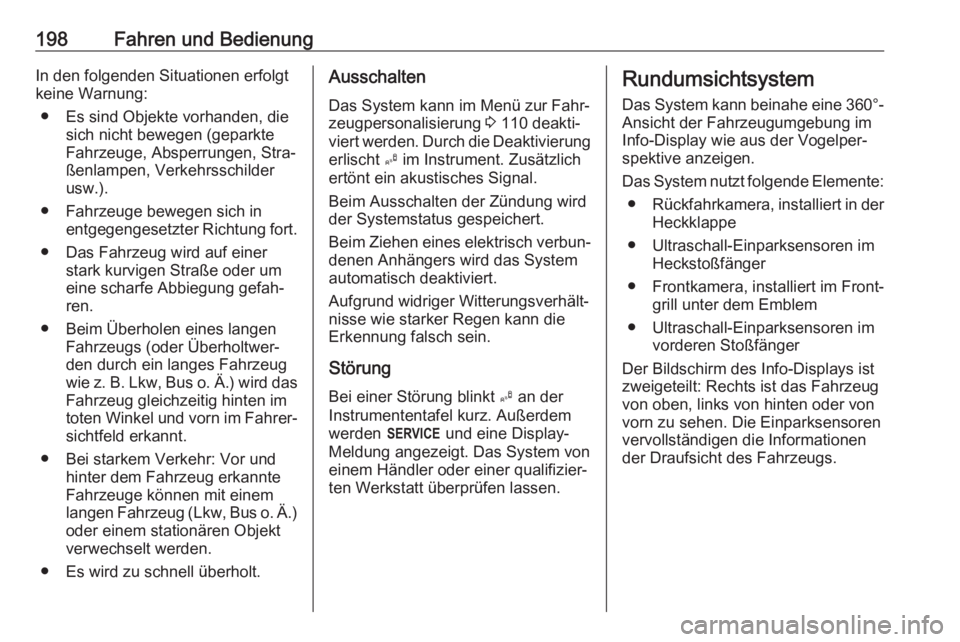

198Fahren und BedienungIn den folgenden Situationen erfolgt
keine Warnung:
● Es sind Objekte vorhanden, die sich nicht bewegen (geparkte
Fahrzeuge, Absperrungen, Stra‐
ßenlampen, Verkehrsschilder
usw.).
● Fahrzeuge bewegen sich in entgegengesetzter Richtung fort.
● Das Fahrzeug wird auf einer stark kurvigen Straße oder um
eine scharfe Abbiegung gefah‐
ren.
● Beim Überholen eines langen Fahrzeugs (oder Überholtwer‐
den durch ein langes Fahrzeug
wie z. B. Lkw, Bus o. Ä.) wird das Fahrzeug gleichzeitig hinten im
toten Winkel und vorn im Fahrer‐ sichtfeld erkannt.
● Bei starkem Verkehr: Vor und hinter dem Fahrzeug erkannte
Fahrzeuge können mit einem
langen Fahrzeug (Lkw, Bus o. Ä.)
oder einem stationären Objekt
verwechselt werden.
● Es wird zu schnell überholt.Ausschalten
Das System kann im Menü zur Fahr‐
zeugpersonalisierung 3 110 deakti‐
viert werden. Durch die Deaktivierung erlischt B im Instrument. Zusätzlich
ertönt ein akustisches Signal.
Beim Ausschalten der Zündung wird
der Systemstatus gespeichert.
Beim Ziehen eines elektrisch verbun‐
denen Anhängers wird das System
automatisch deaktiviert.
Aufgrund widriger Witterungsverhält‐
nisse wie starker Regen kann die
Erkennung falsch sein.
Störung
Bei einer Störung blinkt B an der
Instrumententafel kurz. Außerdem
werden F und eine Display-
Meldung angezeigt. Das System von einem Händler oder einer qualifizier‐ten Werkstatt überprüfen lassen.Rundumsichtsystem
Das System kann beinahe eine 360°-
Ansicht der Fahrzeugumgebung im
Info-Display wie aus der Vogelper‐
spektive anzeigen.
Das System nutzt folgende Elemente: ● Rückfahrkamera, installiert in der
Heckklappe
● Ultraschall-Einparksensoren im Heckstoßfänger
● Frontkamera, installiert im Front‐ grill unter dem Emblem
● Ultraschall-Einparksensoren im vorderen Stoßfänger
Der Bildschirm des Info-Displays ist
zweigeteilt: Rechts ist das Fahrzeug
von oben, links von hinten oder von
vorn zu sehen. Die Einparksensoren
vervollständigen die Informationen
der Draufsicht des Fahrzeugs.
