Page 241 of 287

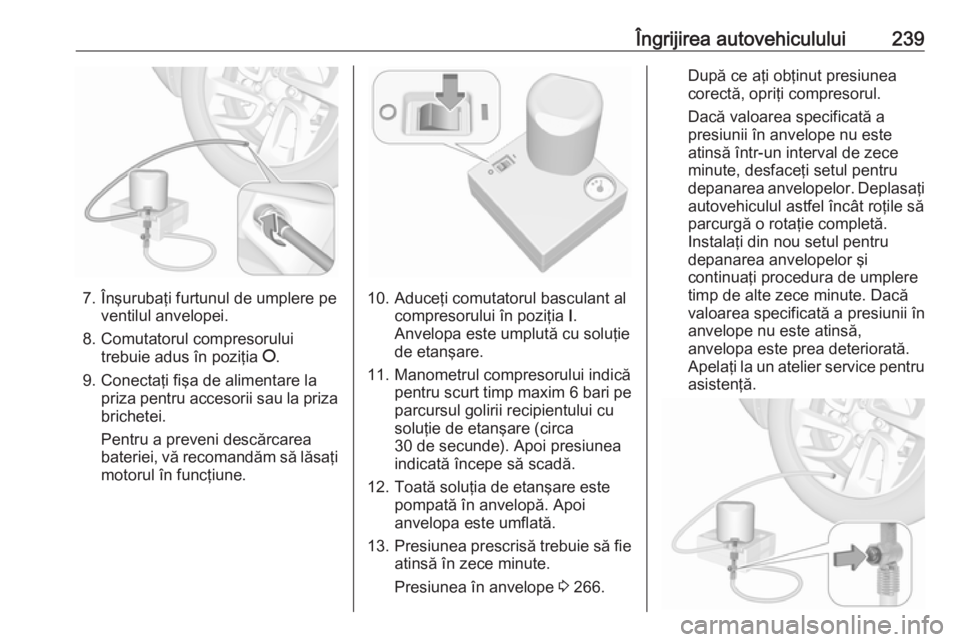

Îngrijirea autovehiculului239
7. Înşurubaţi furtunul de umplere peventilul anvelopei.
8. Comutatorul compresorului trebuie adus în poziţia J.
9. Conectaţi fişa de alimentare la priza pentru accesorii sau la prizabrichetei.
Pentru a preveni descărcarea
bateriei, vă recomandăm să lăsaţi
motorul în funcţiune.10. Aduceţi comutatorul basculant al compresorului în poziţia I.
Anvelopa este umplută cu soluţie
de etanşare.
11. Manometrul compresorului indică pentru scurt timp maxim 6 bari pe
parcursul golirii recipientului cu
soluţie de etanşare (circa
30 de secunde). Apoi presiunea
indicată începe să scadă.
12. Toată soluţia de etanşare este pompată în anvelopă. Apoi
anvelopa este umflată.
13. Presiunea prescrisă trebuie să fie
atinsă în zece minute.
Presiunea în anvelope 3 266.
După ce aţi obţinut presiunea
corectă, opriţi compresorul.
Dacă valoarea specificată a
presiunii în anvelope nu este
atinsă într-un interval de zece
minute, desfaceţi setul pentru
depanarea anvelopelor. Deplasaţi autovehiculul astfel încât roţile să
parcurgă o rotaţie completă. Instalaţi din nou setul pentrudepanarea anvelopelor şi
continuaţi procedura de umplere
timp de alte zece minute. Dacă
valoarea specificată a presiunii în
anvelope nu este atinsă,
anvelopa este prea deteriorată.
Apelaţi la un atelier service pentru asistenţă.
Page 242 of 287

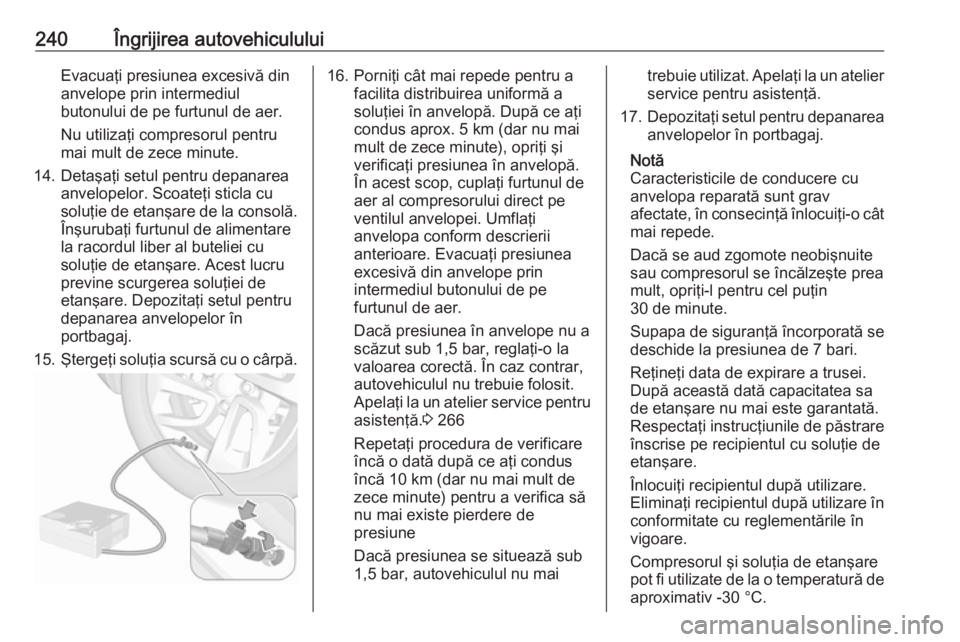

240Îngrijirea autovehicululuiEvacuaţi presiunea excesivă din
anvelope prin intermediul butonului de pe furtunul de aer.
Nu utilizaţi compresorul pentru
mai mult de zece minute.
14. Detaşaţi setul pentru depanarea anvelopelor. Scoateţi sticla cu
soluţie de etanşare de la consolă. Înşurubaţi furtunul de alimentare
la racordul liber al buteliei cu
soluţie de etanşare. Acest lucru
previne scurgerea soluţiei de
etanşare. Depozitaţi setul pentru
depanarea anvelopelor în
portbagaj.
15. Ştergeţi soluţia scursă cu o cârpă.16. Porniţi cât mai repede pentru a
facilita distribuirea uniformă a
soluţiei în anvelopă. După ce aţi
condus aprox. 5 km (dar nu mai
mult de zece minute), opriţi şi
verificaţi presiunea în anvelopă.
În acest scop, cuplaţi furtunul de
aer al compresorului direct pe
ventilul anvelopei. Umflaţi
anvelopa conform descrierii
anterioare. Evacuaţi presiunea
excesivă din anvelope prin
intermediul butonului de pe
furtunul de aer.
Dacă presiunea în anvelope nu a
scăzut sub 1,5 bar, reglaţi-o la
valoarea corectă. În caz contrar,
autovehiculul nu trebuie folosit.
Apelaţi la un atelier service pentru asistenţă. 3 266
Repetaţi procedura de verificare
încă o dată după ce aţi condus
încă 10 km (dar nu mai mult de
zece minute) pentru a verifica să
nu mai existe pierdere de
presiune
Dacă presiunea se situează sub
1,5 bar, autovehiculul nu maitrebuie utilizat. Apelaţi la un atelier
service pentru asistenţă.
17. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în
conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de aproximativ -30 °C.
Page 243 of 287

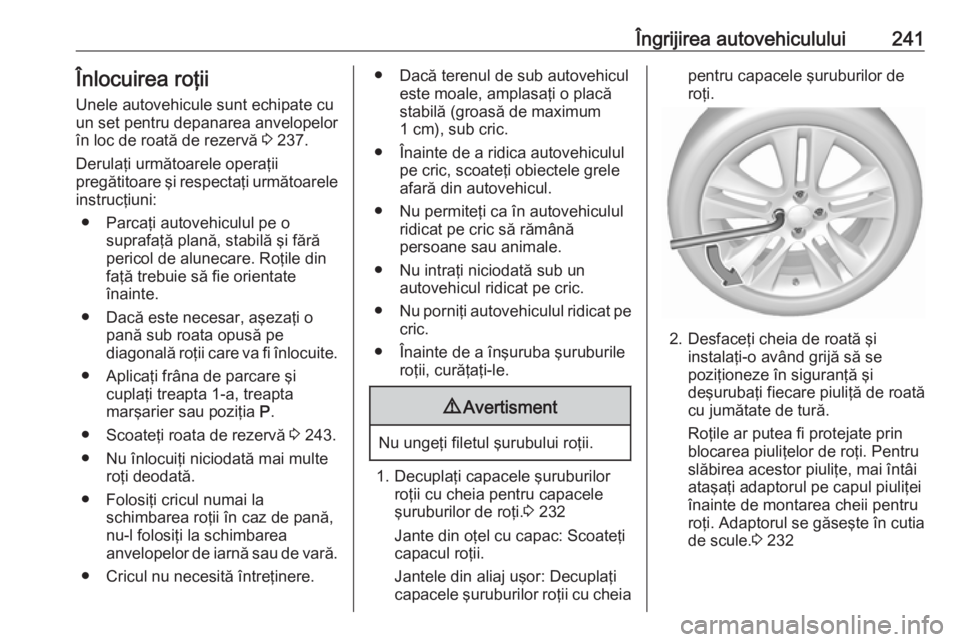

Îngrijirea autovehiculului241Înlocuirea roţii
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă 3 237.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate
înainte.
● Dacă este necesar, aşezaţi o pană sub roata opusă pe
diagonală roţii care va fi înlocuite.
● Aplicaţi frâna de parcare şi cuplaţi treapta 1-a, treapta
marşarier sau poziţia P.
● Scoateţi roata de rezervă 3 243.
● Nu înlocuiţi niciodată mai multe roţi deodată.
● Folosiţi cricul numai la schimbarea roţii în caz de pană,
nu-l folosiţi la schimbarea
anvelopelor de iarnă sau de vară.
● Cricul nu necesită întreţinere.● Dacă terenul de sub autovehicul este moale, amplasaţi o placă
stabilă (groasă de maximum
1 cm), sub cric.
● Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele
afară din autovehicul.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.
● Nu porniţi autovehiculul ridicat pe
cric.
● Înainte de a înşuruba şuruburile roţii, curăţaţi-le.9Avertisment
Nu ungeţi filetul şurubului roţii.
1. Decuplaţi capacele şuruburilor
roţii cu cheia pentru capacele
şuruburilor de roţi. 3 232
Jante din oţel cu capac: Scoateţi
capacul roţii.
Jantele din aliaj uşor: Decuplaţi
capacele şuruburilor roţii cu cheia
pentru capacele şuruburilor de
roţi.
2. Desfaceţi cheia de roată şi instalaţi-o având grijă să se
poziţioneze în siguranţă şi
deşurubaţi fiecare piuliţă de roată
cu jumătate de tură.
Roţile ar putea fi protejate prin
blocarea piuliţelor de roţi. Pentru
slăbirea acestor piuliţe, mai întâi
ataşaţi adaptorul pe capul piuliţei
înainte de montarea cheii pentru
roţi. Adaptorul se găseşte în cutia
de scule. 3 232
Page 244 of 287

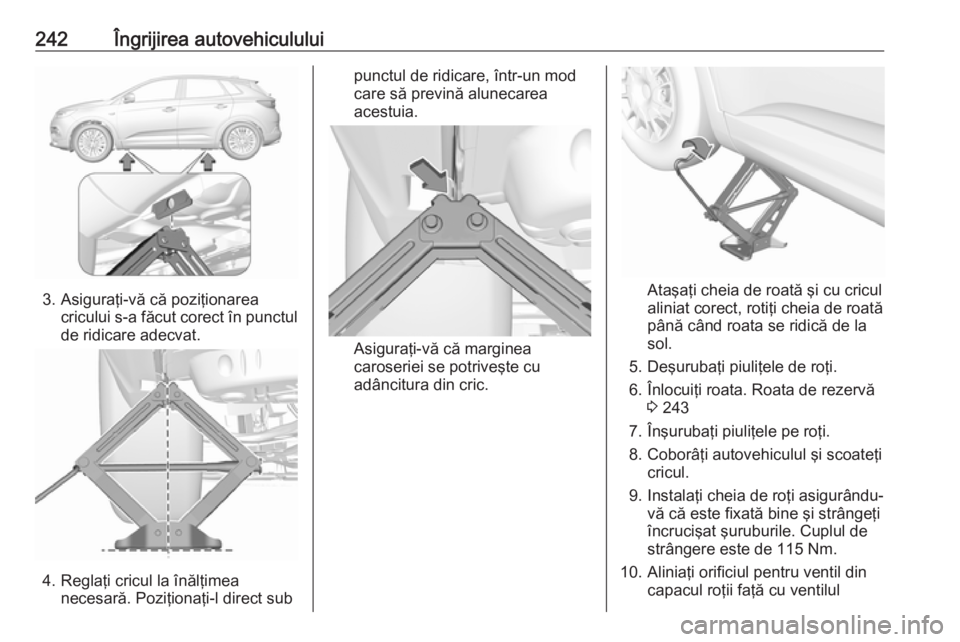

242Îngrijirea autovehiculului
3. Asiguraţi-vă că poziţionareacricului s-a făcut corect în punctulde ridicare adecvat.
4. Reglaţi cricul la înălţimea necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Asiguraţi-vă că marginea
caroseriei se potriveşte cu
adâncitura din cric.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia de roată
până când roata se ridică de la
sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 243
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul şi scoateţi cricul.
9. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţi
încrucişat şuruburile. Cuplul de
strângere este de 115 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă cu ventilul
Page 245 of 287

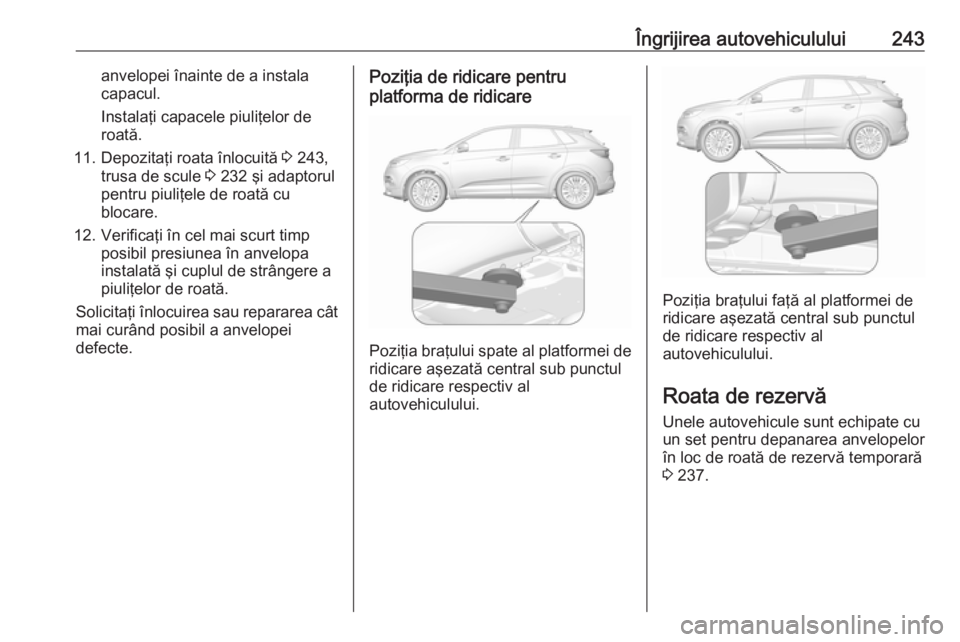

Îngrijirea autovehiculului243anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
11. Depozitaţi roata înlocuită 3 243,
trusa de scule 3 232 şi adaptorul
pentru piuliţele de roată cu
blocare.
12. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Solicitaţi înlocuirea sau repararea cât
mai curând posibil a anvelopei
defecte.Poziţia de ridicare pentru
platforma de ridicare
Poziţia braţului spate al platformei de
ridicare aşezată central sub punctul
de ridicare respectiv al
autovehiculului.
Poziţia braţului faţă al platformei de
ridicare aşezată central sub punctul
de ridicare respectiv al
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă temporară
3 237.
Page 246 of 287

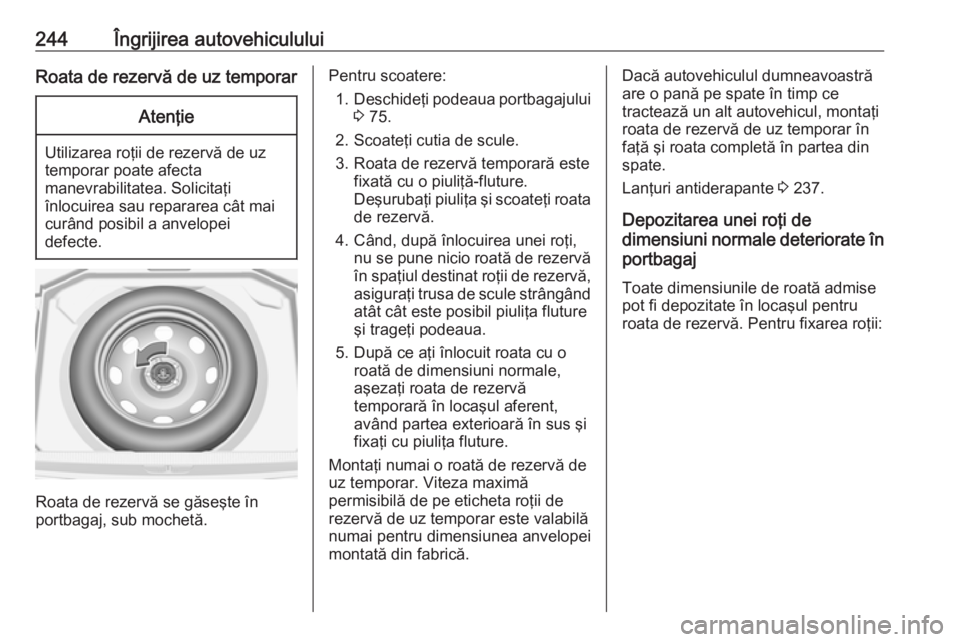

244Îngrijirea autovehicululuiRoata de rezervă de uz temporarAtenţie
Utilizarea roţii de rezervă de uz
temporar poate afecta
manevrabilitatea. Solicitaţi
înlocuirea sau repararea cât mai
curând posibil a anvelopei
defecte.
Roata de rezervă se găseşte în
portbagaj, sub mochetă.
Pentru scoatere:
1. Deschideţi podeaua portbagajului
3 75.
2. Scoateţi cutia de scule.
3. Roata de rezervă temporară este fixată cu o piuliţă-fluture.
Deşurubaţi piuliţa şi scoateţi roata de rezervă.
4. Când, după înlocuirea unei roţi, nu se pune nicio roată de rezervă
în spaţiul destinat roţii de rezervă,
asiguraţi trusa de scule strângând atât cât este posibil piuliţa fluture
şi trageţi podeaua.
5. După ce aţi înlocuit roata cu o roată de dimensiuni normale,
aşezaţi roata de rezervă
temporară în locaşul aferent,
având partea exterioară în sus şi
fixaţi cu piuliţa fluture.
Montaţi numai o roată de rezervă de
uz temporar. Viteza maximă
permisibilă de pe eticheta roţii de
rezervă de uz temporar este valabilă
numai pentru dimensiunea anvelopei
montată din fabrică.Dacă autovehiculul dumneavoastră
are o pană pe spate în timp ce
tractează un alt autovehicul, montaţi
roata de rezervă de uz temporar în
faţă şi roata completă în partea din
spate.
Lanţuri antiderapante 3 237.
Depozitarea unei roţi de
dimensiuni normale deteriorate în portbagaj
Toate dimensiunile de roată admise
pot fi depozitate în locaşul pentru
roata de rezervă. Pentru fixarea roţii:
Page 247 of 287

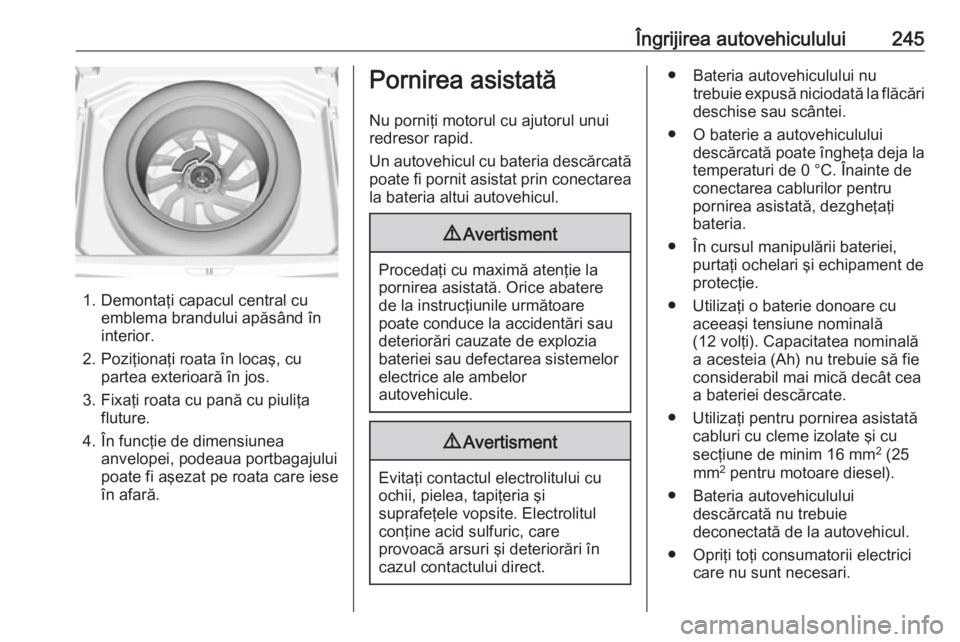

Îngrijirea autovehiculului245
1. Demontaţi capacul central cuemblema brandului apăsând în
interior.
2. Poziţionaţi roata în locaş, cu partea exterioară în jos.
3. Fixaţi roata cu pană cu piuliţa fluture.
4. În funcţie de dimensiunea anvelopei, podeaua portbagajului
poate fi aşezat pe roata care iese
în afară.
Pornirea asistată
Nu porniţi motorul cu ajutorul unui
redresor rapid.
Un autovehicul cu bateria descărcată poate fi pornit asistat prin conectarea
la bateria altui autovehicul.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei sau defectarea sistemelor electrice ale ambelor
autovehicule.
9 Avertisment
Evitaţi contactul electrolitului cu
ochii, pielea, tapiţeria şi
suprafeţele vopsite. Electrolitul
conţine acid sulfuric, care
provoacă arsuri şi deteriorări în
cazul contactului direct.
● Bateria autovehiculului nu trebuie expusă niciodată la flăcări
deschise sau scântei.
● O baterie a autovehiculului descărcată poate îngheţa deja la
temperaturi de 0 °C. Înainte de
conectarea cablurilor pentru
pornirea asistată, dezgheţaţi
bateria.
● În cursul manipulării bateriei, purtaţi ochelari şi echipament de
protecţie.
● Utilizaţi o baterie donoare cu aceeaşi tensiune nominală
(12 volţi). Capacitatea nominală
a acesteia (Ah) nu trebuie să fie
considerabil mai mică decât cea
a bateriei descărcate.
● Utilizaţi pentru pornirea asistată cabluri cu cleme izolate şi cu
secţiune de minim 16 mm 2
(25
mm 2
pentru motoare diesel).
● Bateria autovehiculului descărcată nu trebuie
deconectată de la autovehicul.
● Opriţi toţi consumatorii electrici care nu sunt necesari.
Page 248 of 287

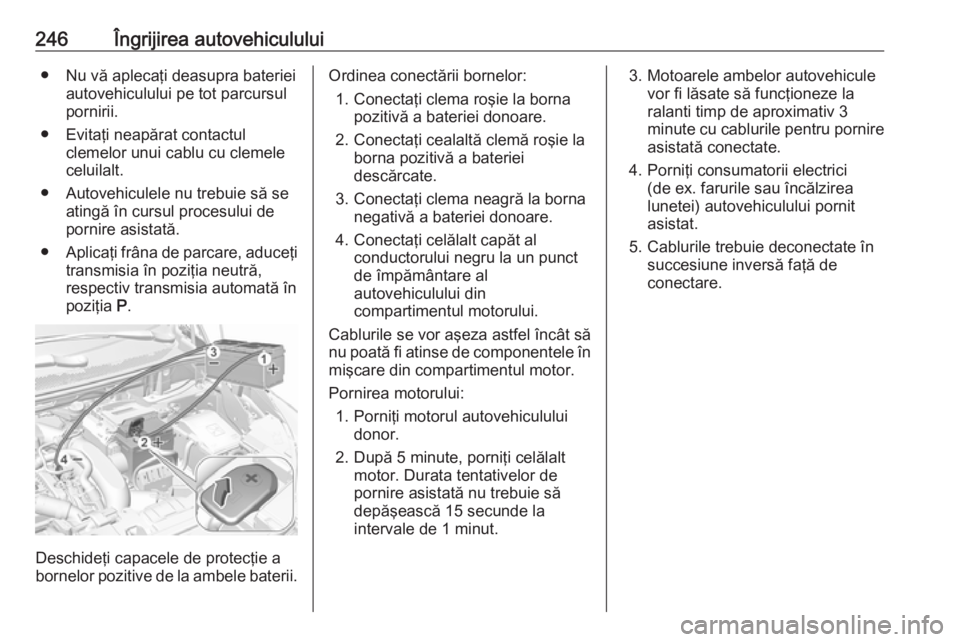

246Îngrijirea autovehiculului● Nu vă aplecaţi deasupra baterieiautovehiculului pe tot parcursul
pornirii.
● Evitaţi neapărat contactul clemelor unui cablu cu clemele
celuilalt.
● Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
● Aplicaţi frâna de parcare, aduceţi
transmisia în poziţia neutră,
respectiv transmisia automată în
poziţia P.
Deschideţi capacele de protecţie a
bornelor pozitive de la ambele baterii.
Ordinea conectării bornelor:
1. Conectaţi clema roşie la borna pozitivă a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna pozitivă a bateriei
descărcate.
3. Conectaţi clema neagră la borna negativă a bateriei donoare.
4. Conectaţi celălalt capăt al conductorului negru la un punct
de împământare al
autovehiculului din
compartimentul motorului.
Cablurile se vor aşeza astfel încât să
nu poată fi atinse de componentele în
mişcare din compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi celălalt motor. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde la
intervale de 1 minut.3. Motoarele ambelor autovehicule vor fi lăsate să funcţioneze la
ralanti timp de aproximativ 3
minute cu cablurile pentru pornire
asistată conectate.
4. Porniţi consumatorii electrici (de ex. farurile sau încălzirea
lunetei) autovehiculului pornit
asistat.
5. Cablurile trebuie deconectate în succesiune inversă faţă de
conectare.
Page 249 of 287

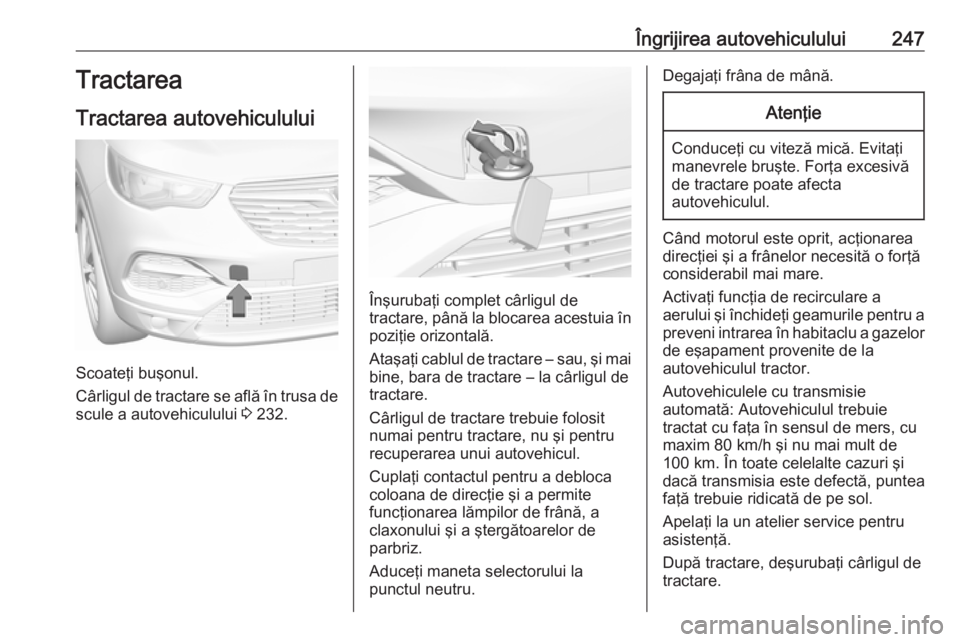

Îngrijirea autovehiculului247Tractarea
Tractarea autovehiculului
Scoateţi buşonul.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 232.
Înşurubaţi complet cârligul de
tractare, până la blocarea acestuia în poziţie orizontală.
Ataşaţi cablul de tractare – sau, şi mai bine, bara de tractare – la cârligul de
tractare.
Cârligul de tractare trebuie folosit numai pentru tractare, nu şi pentru
recuperarea unui autovehicul.
Cuplaţi contactul pentru a debloca
coloana de direcţie şi a permite
funcţionarea lămpilor de frână, a
claxonului şi a ştergătoarelor de
parbriz.
Aduceţi maneta selectorului la
punctul neutru.
Degajaţi frâna de mână.Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
Când motorul este oprit, acţionarea
direcţiei şi a frânelor necesită o forţă
considerabil mai mare.
Activaţi funcţia de recirculare a
aerului şi închideţi geamurile pentru a preveni intrarea în habitaclu a gazelor
de eşapament provenite de la
autovehiculul tractor.
Autovehiculele cu transmisie
automată: Autovehiculul trebuie
tractat cu faţa în sensul de mers, cu
maxim 80 km/h şi nu mai mult de
100 km. În toate celelalte cazuri şi
dacă transmisia este defectă, puntea
faţă trebuie ridicată de pe sol.
Apelaţi la un atelier service pentru
asistenţă.
După tractare, deşurubaţi cârligul de
tractare.
Page 250 of 287

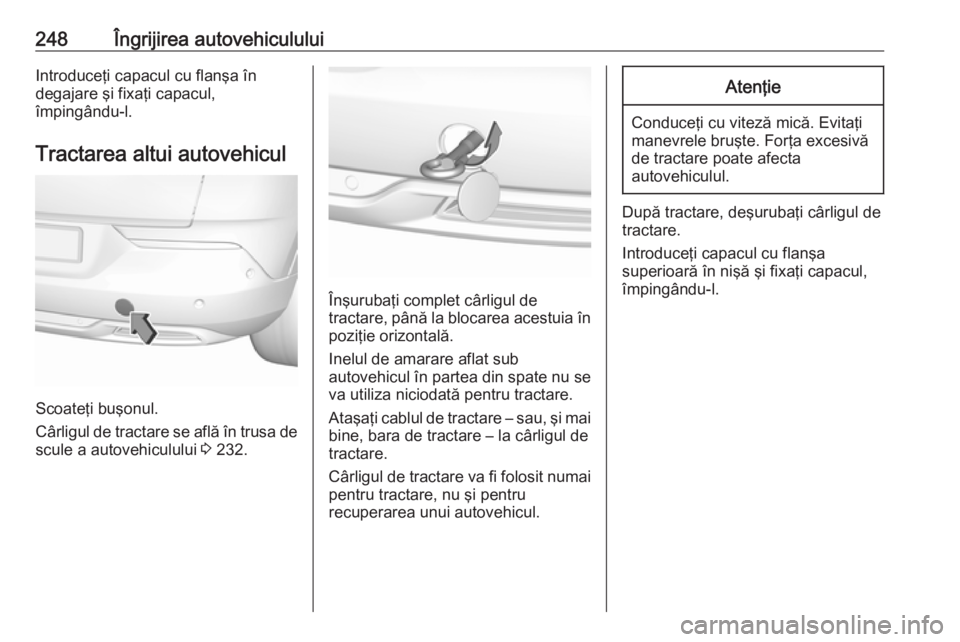

248Îngrijirea autovehicululuiIntroduceţi capacul cu flanşa în
degajare şi fixaţi capacul,
împingându-l.
Tractarea altui autovehicul
Scoateţi buşonul.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 232.
Înşurubaţi complet cârligul de
tractare, până la blocarea acestuia în poziţie orizontală.
Inelul de amarare aflat sub
autovehicul în partea din spate nu se
va utiliza niciodată pentru tractare.
Ataşaţi cablul de tractare – sau, şi mai bine, bara de tractare – la cârligul de
tractare.
Cârligul de tractare va fi folosit numai pentru tractare, nu şi pentru
recuperarea unui autovehicul.
Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
După tractare, deşurubaţi cârligul de
tractare.
Introduceţi capacul cu flanşa
superioară în nişă şi fixaţi capacul,
împingându-l.
