Page 221 of 269

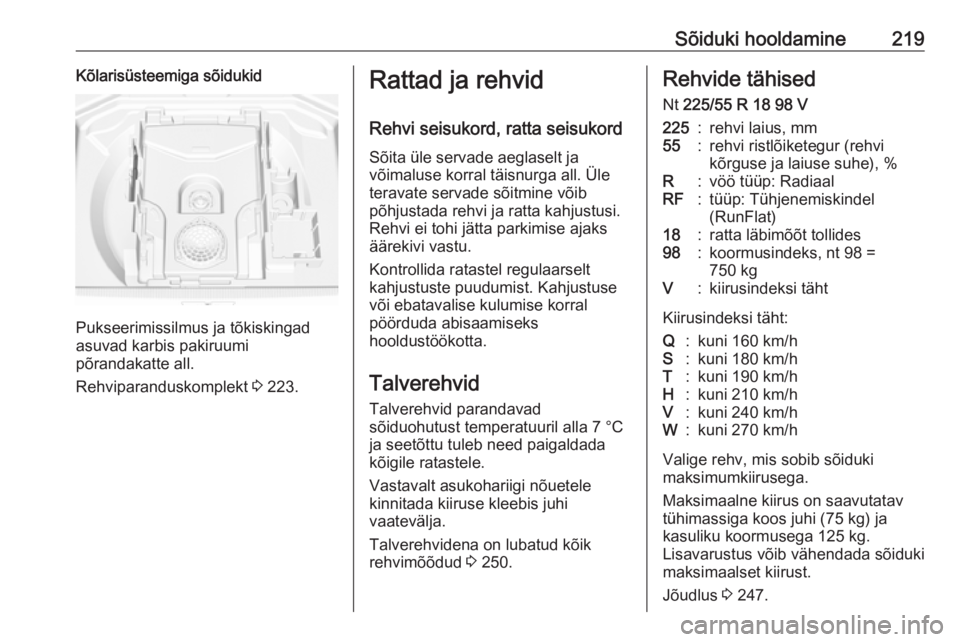

Sõiduki hooldamine219Kõlarisüsteemiga sõidukid
Pukseerimissilmus ja tõkiskingad
asuvad karbis pakiruumi
põrandakatte all.
Rehviparanduskomplekt 3 223.
Rattad ja rehvid
Rehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks
hooldustöökotta.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.
Talverehvidena on lubatud kõik
rehvimõõdud 3 250.Rehvide tähised
Nt 225/55 R 18 98 V225:rehvi laius, mm55:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(RunFlat)18:ratta läbimõõt tollides98:koormusindeks, nt 98 =
750 kgV:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 247.
Page 222 of 269

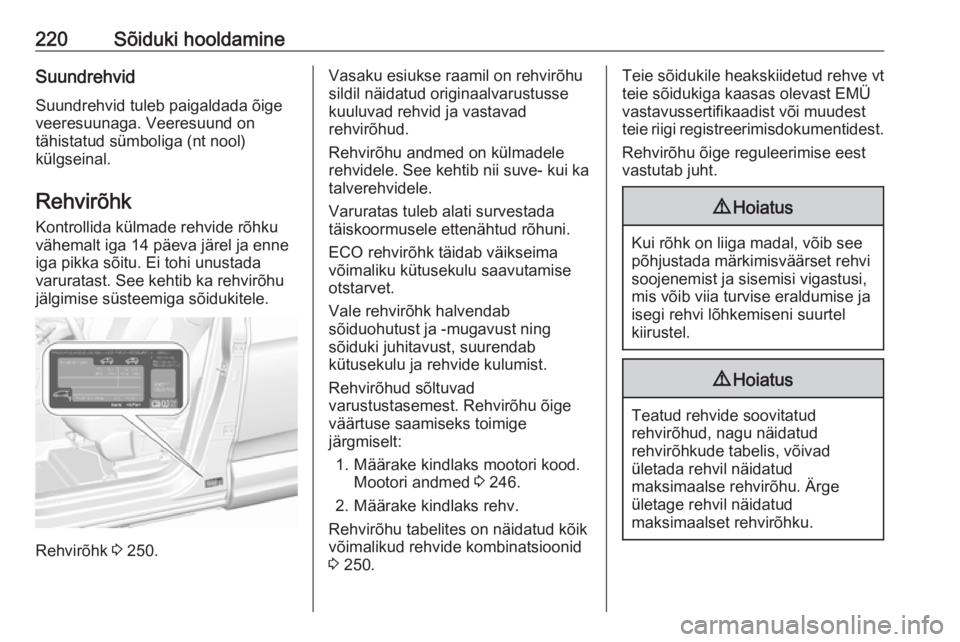

220Sõiduki hooldamineSuundrehvidSuundrehvid tuleb paigaldada õige
veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu jälgimise süsteemiga sõidukitele.
Rehvirõhk 3 250.
Vasaku esiukse raamil on rehvirõhu
sildil näidatud originaalvarustusse
kuuluvad rehvid ja vastavad
rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise
otstarvet.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 246.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 250.Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest teie riigi registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Page 223 of 269

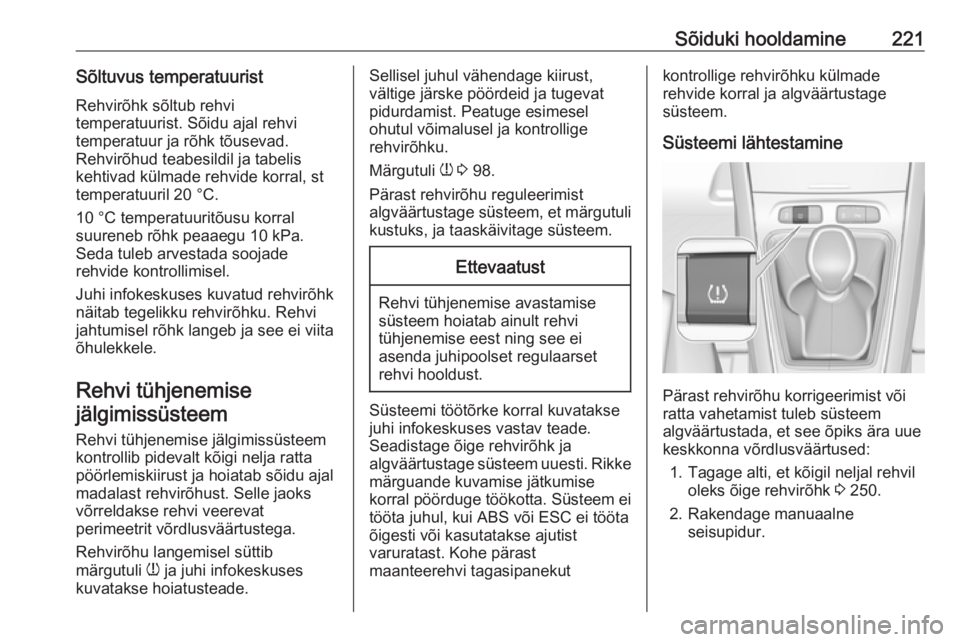

Sõiduki hooldamine221Sõltuvus temperatuuristRehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa.
Seda tuleb arvestada soojade
rehvide kontrollimisel.
Juhi infokeskuses kuvatud rehvirõhk
näitab tegelikku rehvirõhku. Rehvi
jahtumisel rõhk langeb ja see ei viita
õhulekkele.
Rehvi tühjenemisejälgimissüsteem
Rehvi tühjenemise jälgimissüsteem kontrollib pidevalt kõigi nelja ratta
pöörlemiskiirust ja hoiatab sõidu ajal
madalast rehvirõhust. Selle jaoks
võrreldakse rehvi veerevat
perimeetrit võrdlusväärtustega.
Rehvirõhu langemisel süttib
märgutuli w ja juhi infokeskuses
kuvatakse hoiatusteade.Sellisel juhul vähendage kiirust,
vältige järske pöördeid ja tugevat
pidurdamist. Peatuge esimesel
ohutul võimalusel ja kontrollige
rehvirõhku.
Märgutuli w 3 98.
Pärast rehvirõhu reguleerimist
algväärtustage süsteem, et märgutuli
kustuks, ja taaskäivitage süsteem.Ettevaatust
Rehvi tühjenemise avastamise
süsteem hoiatab ainult rehvi
tühjenemise eest ning see ei
asenda juhipoolset regulaarset
rehvi hooldust.
Süsteemi töötõrke korral kuvatakse
juhi infokeskuses vastav teade.
Seadistage õige rehvirõhk ja
algväärtustage süsteem uuesti. Rikke märguande kuvamise jätkumise
korral pöörduge töökotta. Süsteem ei
tööta juhul, kui ABS või ESC ei tööta
õigesti või kasutatakse ajutist
varuratast. Kohe pärast
maanteerehvi tagasipanekut
kontrollige rehvirõhku külmade
rehvide korral ja algväärtustage
süsteem.
Süsteemi lähtestamine
Pärast rehvirõhu korrigeerimist või
ratta vahetamist tuleb süsteem
algväärtustada, et see õpiks ära uue
keskkonna võrdlusväärtused:
1. Tagage alti, et kõigil neljal rehvil oleks õige rehvirõhk 3 250.
2. Rakendage manuaalne seisupidur.
Page 224 of 269

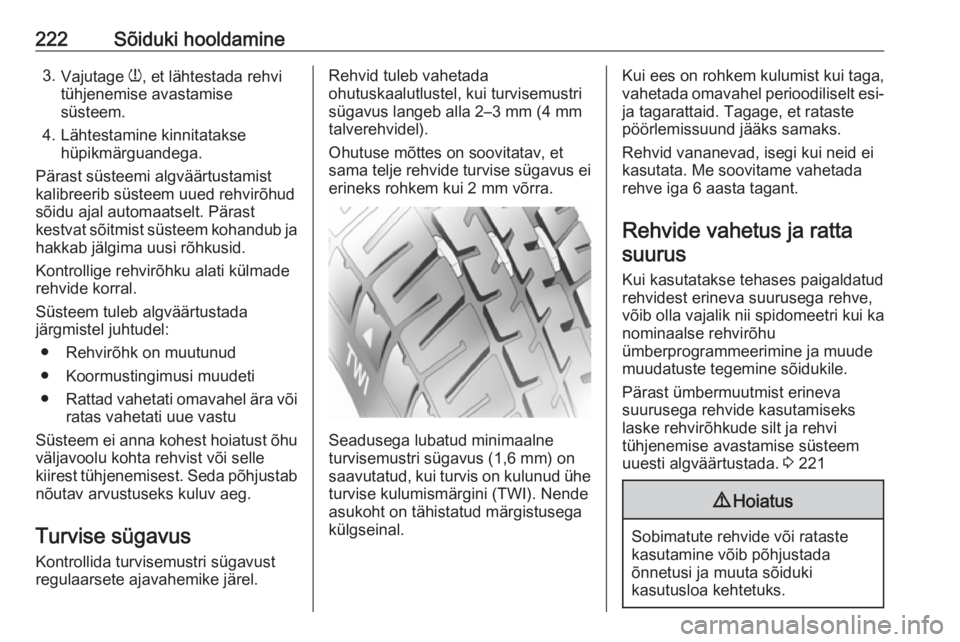

222Sõiduki hooldamine3.Vajutage w, et lähtestada rehvi
tühjenemise avastamise
süsteem.
4. Lähtestamine kinnitatakse hüpikmärguandega.
Pärast süsteemi algväärtustamist
kalibreerib süsteem uued rehvirõhud
sõidu ajal automaatselt. Pärast
kestvat sõitmist süsteem kohandub ja
hakkab jälgima uusi rõhkusid.
Kontrollige rehvirõhku alati külmade
rehvide korral.
Süsteem tuleb algväärtustada
järgmistel juhtudel:
● Rehvirõhk on muutunud
● Koormustingimusi muudeti
● Rattad vahetati omavahel ära või
ratas vahetati uue vastu
Süsteem ei anna kohest hoiatust õhu
väljavoolu kohta rehvist või selle
kiirest tühjenemisest. Seda põhjustab
nõutav arvustuseks kuluv aeg.
Turvise sügavus
Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.Rehvid tuleb vahetada
ohutuskaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuse mõttes on soovitatav, et
sama telje rehvide turvise sügavus ei
erineks rohkem kui 2 mm võrra.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Kui ees on rohkem kulumist kui taga,
vahetada omavahel perioodiliselt esi-
ja tagarattaid. Tagage, et rataste
pöörlemissuund jääks samaks.
Rehvid vananevad, isegi kui neid ei
kasutata. Me soovitame vahetada
rehve iga 6 aasta tagant.
Rehvide vahetus ja rattasuurus
Kui kasutatakse tehases paigaldatud
rehvidest erineva suurusega rehve,
võib olla vajalik nii spidomeetri kui ka
nominaalse rehvirõhu
ümberprogrammeerimine ja muude
muudatuste tegemine sõidukile.
Pärast ümbermuutmist erineva
suurusega rehvide kasutamiseks
laske rehvirõhkude silt ja rehvi
tühjenemise avastamise süsteem
uuesti algväärtustada. 3 2219 Hoiatus
Sobimatute rehvide või rataste
kasutamine võib põhjustada
õnnetusi ja muuta sõiduki
kasutusloa kehtetuks.
Page 225 of 269

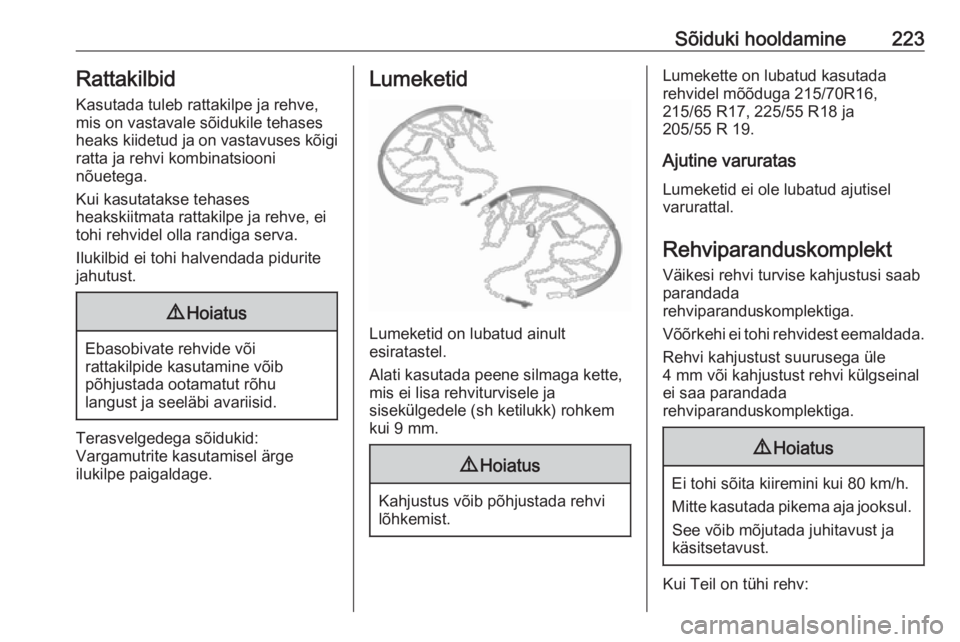

Sõiduki hooldamine223Rattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on vastavale sõidukile tehases
heaks kiidetud ja on vastavuses kõigi
ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse tehases
heakskiitmata rattakilpe ja rehve, ei
tohi rehvidel olla randiga serva.
Ilukilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Terasvelgedega sõidukid:
Vargamutrite kasutamisel ärge
ilukilpe paigaldage.
Lumeketid
Lumeketid on lubatud ainult
esiratastel.
Alati kasutada peene silmaga kette,
mis ei lisa rehviturvisele ja
sisekülgedele (sh ketilukk) rohkem
kui 9 mm.
9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Lumekette on lubatud kasutada
rehvidel mõõduga 215/70R16,
215/65 R17, 225/55 R18 ja
205/55 R 19.
Ajutine varuratas
Lumeketid ei ole lubatud ajutisel
varurattal.
Rehviparanduskomplekt Väikesi rehvi turvise kahjustusi saab
parandada
rehviparanduskomplektiga.
Võõrkehi ei tohi rehvidest eemaldada. Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
ei saa parandada
rehviparanduskomplektiga.9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Kui Teil on tühi rehv:
Page 226 of 269

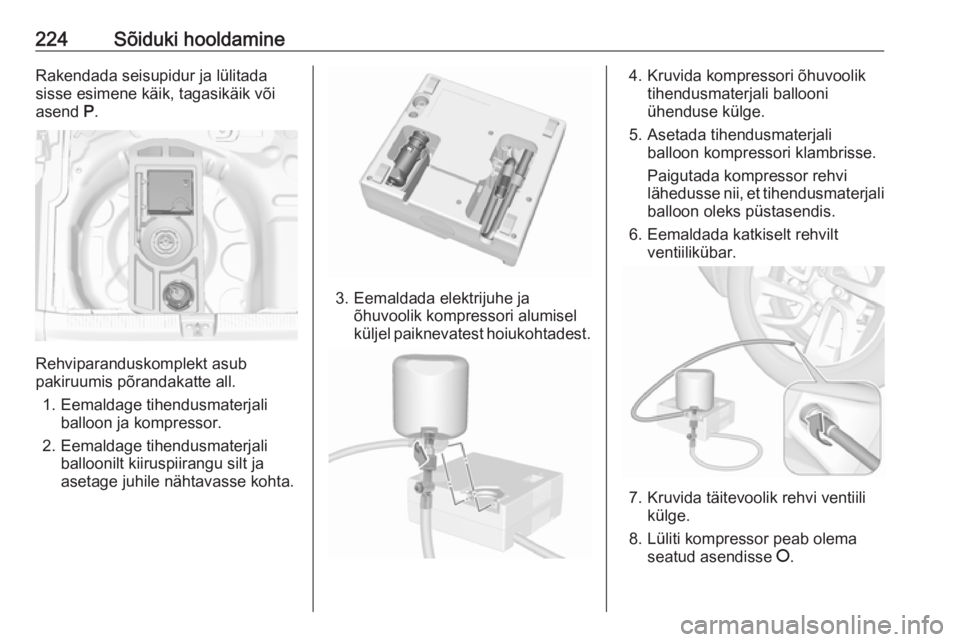

224Sõiduki hooldamineRakendada seisupidur ja lülitadasisse esimene käik, tagasikäik või
asend P.
Rehviparanduskomplekt asub
pakiruumis põrandakatte all.
1. Eemaldage tihendusmaterjali balloon ja kompressor.
2. Eemaldage tihendusmaterjali balloonilt kiiruspiirangu silt ja
asetage juhile nähtavasse kohta.
3. Eemaldada elektrijuhe ja õhuvoolik kompressori alumisel
küljel paiknevatest hoiukohtadest.
4. Kruvida kompressori õhuvoolik tihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori klambrisse.
Paigutada kompressor rehvi
lähedusse nii, et tihendusmaterjali
balloon oleks püstasendis.
6. Eemaldada katkiselt rehvilt ventiilikübar.
7. Kruvida täitevoolik rehvi ventiilikülge.
8. Lüliti kompressor peab olema seatud asendisse J.
Page 227 of 269

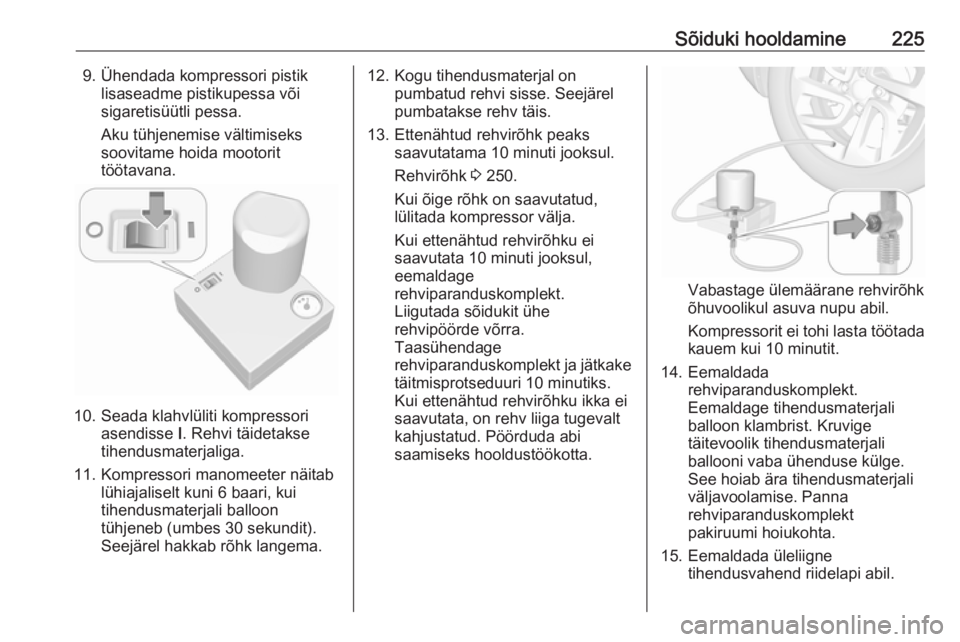

Sõiduki hooldamine2259. Ühendada kompressori pistiklisaseadme pistikupessa võisigaretisüütli pessa.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.
10. Seada klahvlüliti kompressori asendisse I. Rehvi täidetakse
tihendusmaterjaliga.
11. Kompressori manomeeter näitab lühiajaliselt kuni 6 baari, kui
tihendusmaterjali balloon
tühjeneb (umbes 30 sekundit).
Seejärel hakkab rõhk langema.
12. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
pumbatakse rehv täis.
13. Ettenähtud rehvirõhk peaks saavutatama 10 minuti jooksul.
Rehvirõhk 3 250.
Kui õige rõhk on saavutatud,
lülitada kompressor välja.
Kui ettenähtud rehvirõhku ei
saavutata 10 minuti jooksul,
eemaldage
rehviparanduskomplekt.
Liigutada sõidukit ühe
rehvipöörde võrra.
Taasühendage
rehviparanduskomplekt ja jätkake
täitmisprotseduuri 10 minutiks.
Kui ettenähtud rehvirõhku ikka ei
saavutata, on rehv liiga tugevalt
kahjustatud. Pöörduda abi
saamiseks hooldustöökotta.
Vabastage ülemäärane rehvirõhk
õhuvoolikul asuva nupu abil.
Kompressorit ei tohi lasta töötada
kauem kui 10 minutit.
14. Eemaldada rehviparanduskomplekt.Eemaldage tihendusmaterjali
balloon klambrist. Kruvige
täitevoolik tihendusmaterjali
ballooni vaba ühenduse külge.
See hoiab ära tihendusmaterjali
väljavoolamise. Panna
rehviparanduskomplekt
pakiruumi hoiukohta.
15. Eemaldada üleliigne tihendusvahend riidelapi abil.
Page 228 of 269

226Sõiduki hooldamine

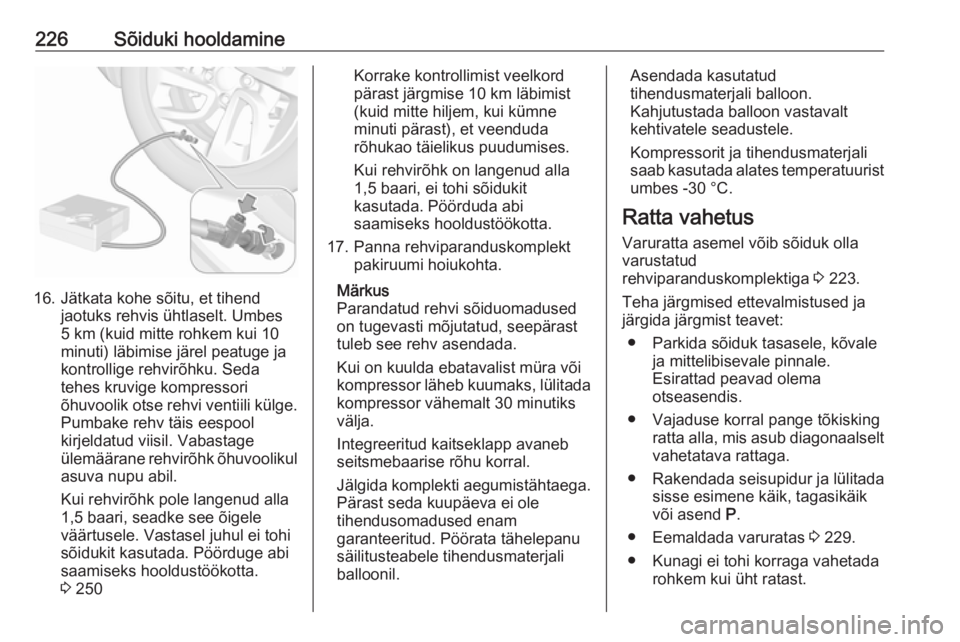

16. Jätkata kohe sõitu, et tihendjaotuks rehvis ühtlaselt. Umbes
5 km (kuid mitte rohkem kui 10
minuti) läbimise järel peatuge ja
kontrollige rehvirõhku. Seda
tehes kruvige kompressori
õhuvoolik otse rehvi ventiili külge.
Pumbake rehv täis eespool
kirjeldatud viisil. Vabastage
ülemäärane rehvirõhk õhuvoolikul
asuva nupu abil.
Kui rehvirõhk pole langenud alla 1,5 baari, seadke see õigele
väärtusele. Vastasel juhul ei tohi
sõidukit kasutada. Pöörduge abi saamiseks hooldustöökotta.
3 250
Korrake kontrollimist veelkord
pärast järgmise 10 km läbimist
(kuid mitte hiljem, kui kümne
minuti pärast), et veenduda
rõhukao täielikus puudumises.
Kui rehvirõhk on langenud alla
1,5 baari, ei tohi sõidukit
kasutada. Pöörduda abi
saamiseks hooldustöökotta.
17. Panna rehviparanduskomplekt pakiruumi hoiukohta.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitada
kompressor vähemalt 30 minutiks
välja.
Integreeritud kaitseklapp avaneb
seitsmebaarise rõhu korral.
Jälgida komplekti aegumistähtaega. Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist umbes -30 °C.
Ratta vahetus Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 223.
Teha järgmised ettevalmistused ja
järgida järgmist teavet:
● Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale.
Esirattad peavad olema
otseasendis.
● Vajaduse korral pange tõkisking ratta alla, mis asub diagonaalseltvahetatava rattaga.
● Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik
või asend P.
● Eemaldada varuratas 3 229.
● Kunagi ei tohi korraga vahetada rohkem kui üht ratast.
Page 229 of 269

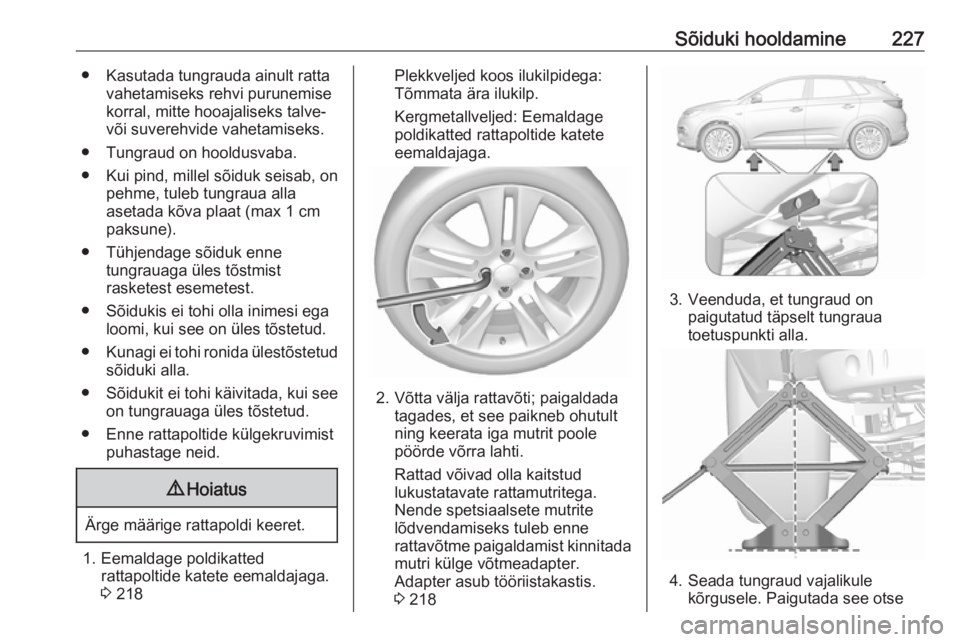

Sõiduki hooldamine227● Kasutada tungrauda ainult rattavahetamiseks rehvi purunemisekorral, mitte hooajaliseks talve-
või suverehvide vahetamiseks.
● Tungraud on hooldusvaba.
● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).
● Tühjendage sõiduk enne tungrauaga üles tõstmist
rasketest esemetest.
● Sõidukis ei tohi olla inimesi ega loomi, kui see on üles tõstetud.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Sõidukit ei tohi käivitada, kui see on tungrauaga üles tõstetud.
● Enne rattapoltide külgekruvimist puhastage neid.9Hoiatus
Ärge määrige rattapoldi keeret.
1. Eemaldage poldikatted
rattapoltide katete eemaldajaga.
3 218
Plekkveljed koos ilukilpidega:
Tõmmata ära ilukilp.
Kergmetallveljed: Eemaldage
poldikatted rattapoltide katete
eemaldajaga.
2. Võtta välja rattavõti; paigaldada tagades, et see paikneb ohutult
ning keerata iga mutrit poole
pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada mutri külge võtmeadapter.
Adapter asub tööriistakastis.
3 218
3. Veenduda, et tungraud on
paigutatud täpselt tungrauatoetuspunkti alla.
4. Seada tungraud vajalikule kõrgusele. Paigutada see otse
Page 230 of 269

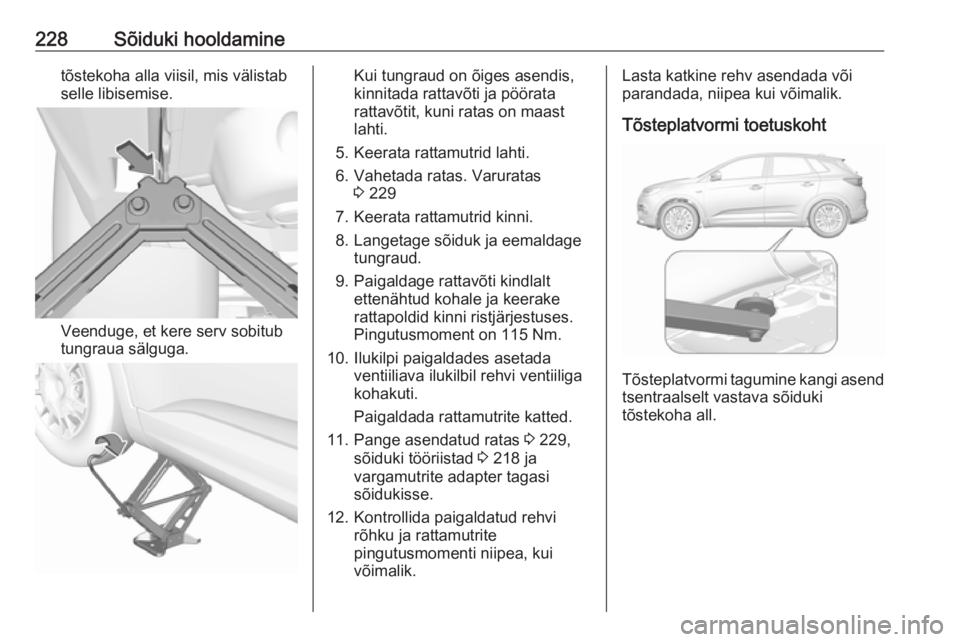

228Sõiduki hooldaminetõstekoha alla viisil, mis välistab
selle libisemise.
Veenduge, et kere serv sobitub
tungraua sälguga.
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
5. Keerata rattamutrid lahti. 6. Vahetada ratas. Varuratas 3 229
7. Keerata rattamutrid kinni. 8. Langetage sõiduk ja eemaldage tungraud.
9. Paigaldage rattavõti kindlalt ettenähtud kohale ja keerake
rattapoldid kinni ristjärjestuses.
Pingutusmoment on 115 Nm.
10. Ilukilpi paigaldades asetada ventiiliava ilukilbil rehvi ventiiliga
kohakuti.
Paigaldada rattamutrite katted.
11. Pange asendatud ratas 3 229,
sõiduki tööriistad 3 218 ja
vargamutrite adapter tagasi
sõidukisse.
12. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.Lasta katkine rehv asendada või
parandada, niipea kui võimalik.
Tõsteplatvormi toetuskoht
Tõsteplatvormi tagumine kangi asend
tsentraalselt vastava sõiduki
tõstekoha all.
