Page 71 of 273

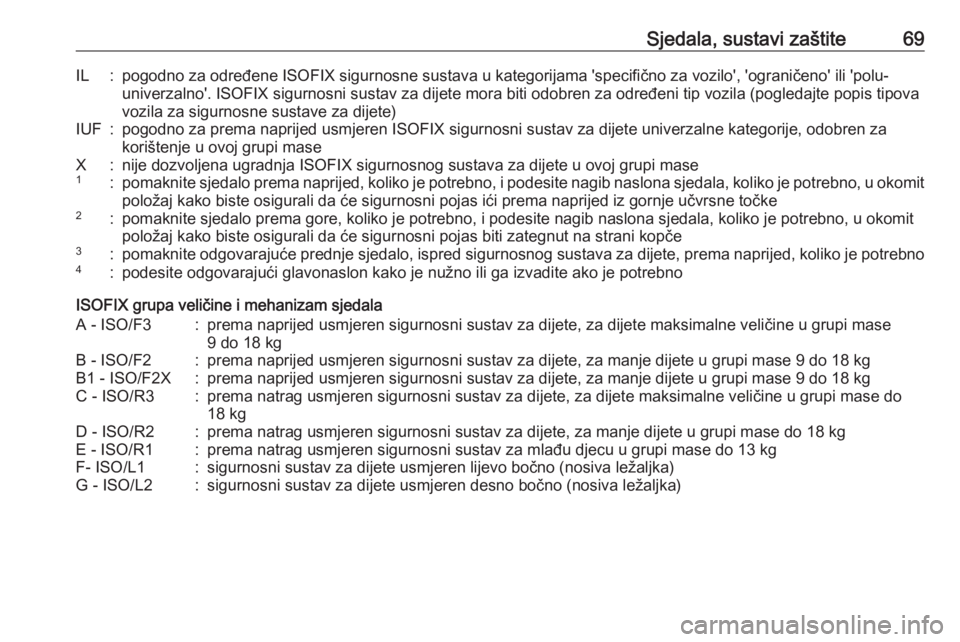

Sjedala, sustavi zaštite69IL:pogodno za određene ISOFIX sigurnosne sustava u kategorijama 'specifično za vozilo', 'ograničeno' ili 'polu-univerzalno'. ISOFIX sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova
vozila za sigurnosne sustave za dijete)IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi maseX:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit
položaj kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebno
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase
9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kgF- ISO/L1:sigurnosni sustav za dijete usmjeren lijevo bočno (nosiva ležaljka)G - ISO/L2:sigurnosni sustav za dijete usmjeren desno bočno (nosiva ležaljka)

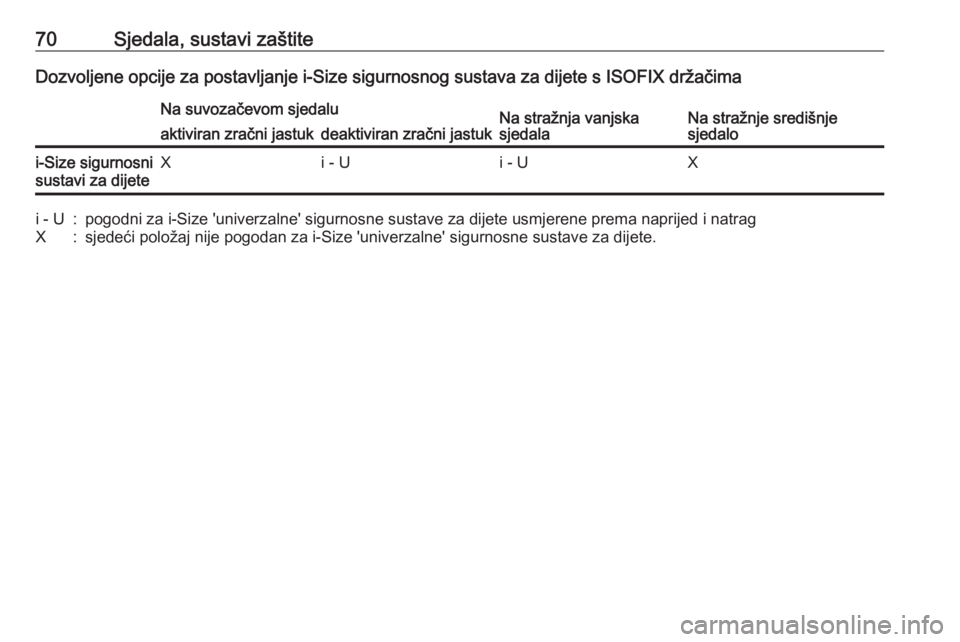

Page 72 of 273

70Sjedala, sustavi zaštiteDozvoljene opcije za postavljanje i-Size sigurnosnog sustava za dijete s ISOFIX držačimaNa suvozačevom sjedaluNa stražnja vanjska
sjedalaNa stražnje središnje
sjedaloaktiviran zračni jastukdeaktiviran zračni jastuki-Size sigurnosni
sustavi za dijeteXi - Ui - UXi - U:pogodni za i-Size 'univerzalne' sigurnosne sustave za dijete usmjerene prema naprijed i natragX:sjedeći položaj nije pogodan za i-Size 'univerzalne' sigurnosne sustave za dijete.

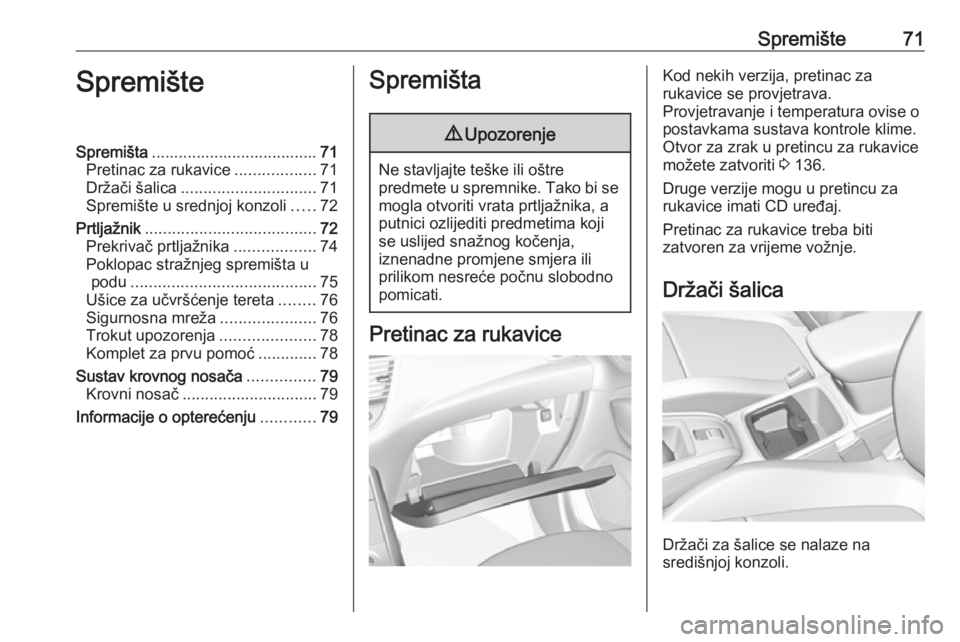

Page 73 of 273

Spremište71SpremišteSpremišta..................................... 71
Pretinac za rukavice ..................71
Držači šalica .............................. 71
Spremište u srednjoj konzoli .....72
Prtljažnik ...................................... 72
Prekrivač prtljažnika ..................74
Poklopac stražnjeg spremišta u podu ......................................... 75
Ušice za učvršćenje tereta ........76
Sigurnosna mreža .....................76
Trokut upozorenja .....................78
Komplet za prvu pomoć .............78
Sustav krovnog nosača ...............79
Krovni nosač .............................. 79
Informacije o opterećenju ............79Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Kod nekih verzija, pretinac za
rukavice se provjetrava.
Provjetravanje i temperatura ovise o
postavkama sustava kontrole klime.
Otvor za zrak u pretincu za rukavice
možete zatvoriti 3 136.
Druge verzije mogu u pretincu za rukavice imati CD uređaj.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači za šalice se nalaze na
središnjoj konzoli.

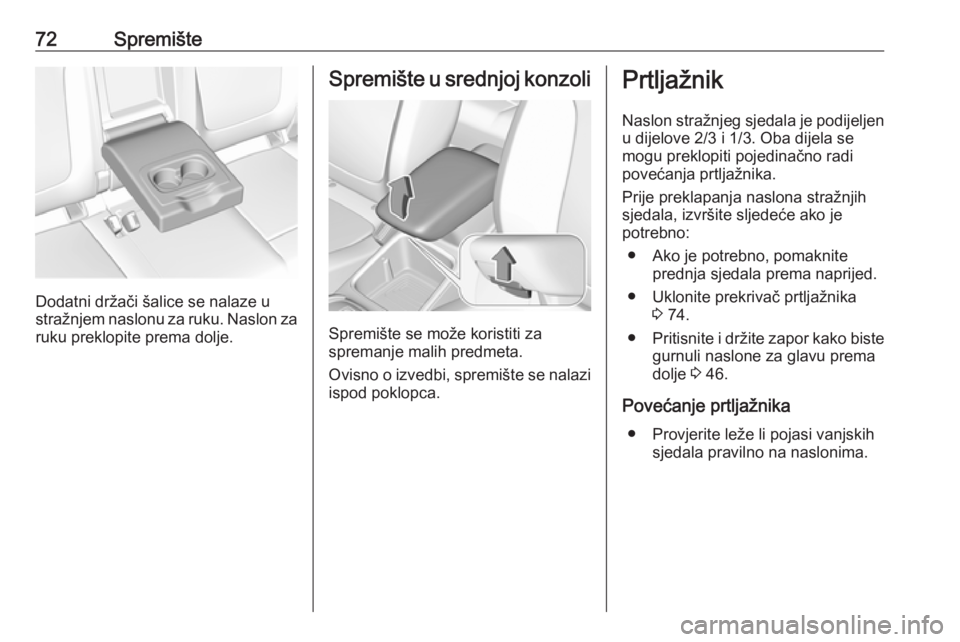

Page 74 of 273

72Spremište
Dodatni držači šalice se nalaze u
stražnjem naslonu za ruku. Naslon za ruku preklopite prema dolje.
Spremište u srednjoj konzoli
Spremište se može koristiti za
spremanje malih predmeta.
Ovisno o izvedbi, spremište se nalazi ispod poklopca.
Prtljažnik
Naslon stražnjeg sjedala je podijeljenu dijelove 2/3 i 1/3. Oba dijela se
mogu preklopiti pojedinačno radi
povećanja prtljažnika.
Prije preklapanja naslona stražnjih
sjedala, izvršite sljedeće ako je
potrebno:
● Ako je potrebno, pomaknite prednja sjedala prema naprijed.
● Uklonite prekrivač prtljažnika 3 74.
● Pritisnite i držite zapor kako biste
gurnuli naslone za glavu prema
dolje 3 46.
Povećanje prtljažnika ● Provjerite leže li pojasi vanjskih sjedala pravilno na naslonima.

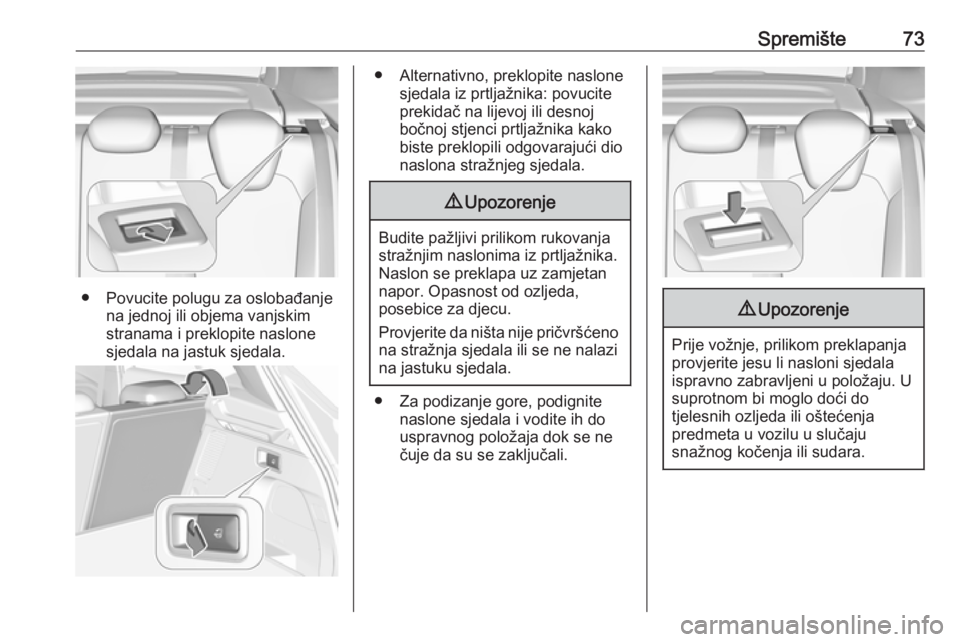

Page 75 of 273

Spremište73
● Povucite polugu za oslobađanjena jednoj ili objema vanjskim
stranama i preklopite naslone sjedala na jastuk sjedala.
● Alternativno, preklopite naslone sjedala iz prtljažnika: povucite
prekidač na lijevoj ili desnoj
bočnoj stjenci prtljažnika kako
biste preklopili odgovarajući dio
naslona stražnjeg sjedala.9 Upozorenje
Budite pažljivi prilikom rukovanja
stražnjim naslonima iz prtljažnika.
Naslon se preklapa uz zamjetan
napor. Opasnost od ozljeda,
posebice za djecu.
Provjerite da ništa nije pričvršćeno na stražnja sjedala ili se ne nalazi
na jastuku sjedala.
● Za podizanje gore, podignite naslone sjedala i vodite ih do
uspravnog položaja dok se ne
čuje da su se zaključali.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.

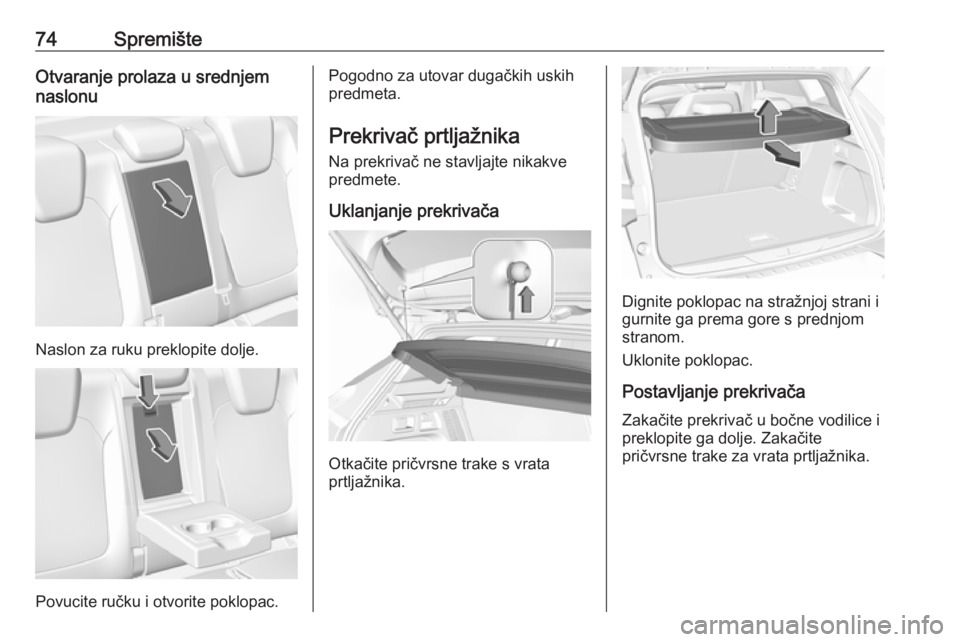

Page 76 of 273

74SpremišteOtvaranje prolaza u srednjemnaslonu
Naslon za ruku preklopite dolje.
Povucite ručku i otvorite poklopac.
Pogodno za utovar dugačkih uskih
predmeta.
Prekrivač prtljažnika Na prekrivač ne stavljajte nikakvepredmete.
Uklanjanje prekrivača
Otkačite pričvrsne trake s vrata
prtljažnika.
Dignite poklopac na stražnjoj strani i
gurnite ga prema gore s prednjom
stranom.
Uklonite poklopac.
Postavljanje prekrivača Zakačite prekrivač u bočne vodilice i
preklopite ga dolje. Zakačite
pričvrsne trake za vrata prtljažnika.

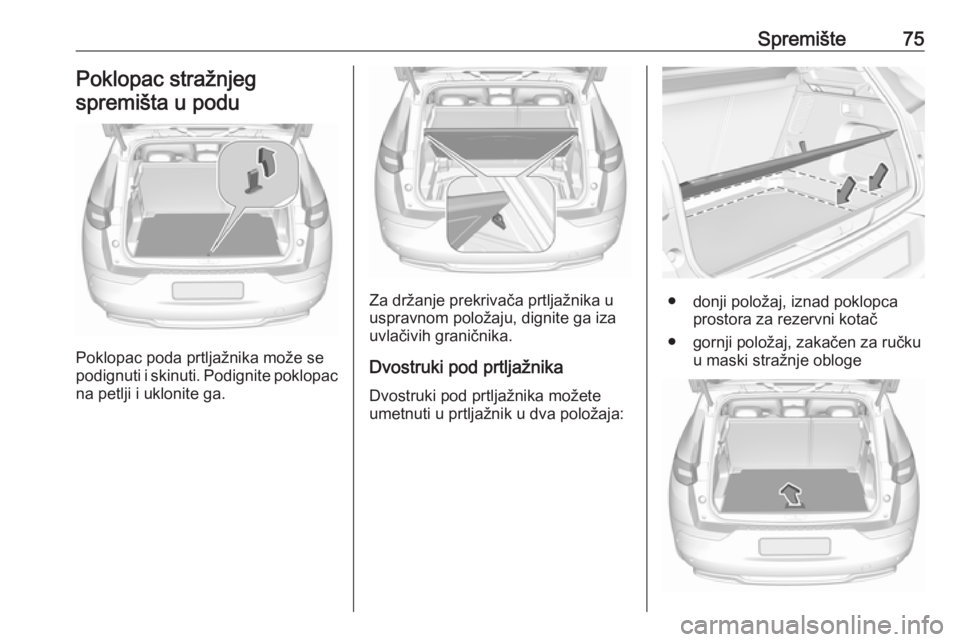

Page 77 of 273

Spremište75Poklopac stražnjeg
spremišta u podu
Poklopac poda prtljažnika može se
podignuti i skinuti. Podignite poklopac na petlji i uklonite ga.
Za držanje prekrivača prtljažnika u
uspravnom položaju, dignite ga iza
uvlačivih graničnika.
Dvostruki pod prtljažnika
Dvostruki pod prtljažnika možete
umetnuti u prtljažnik u dva položaja:● donji položaj, iznad poklopca prostora za rezervni kotač
● gornji položaj, zakačen za ručku u maski stražnje obloge

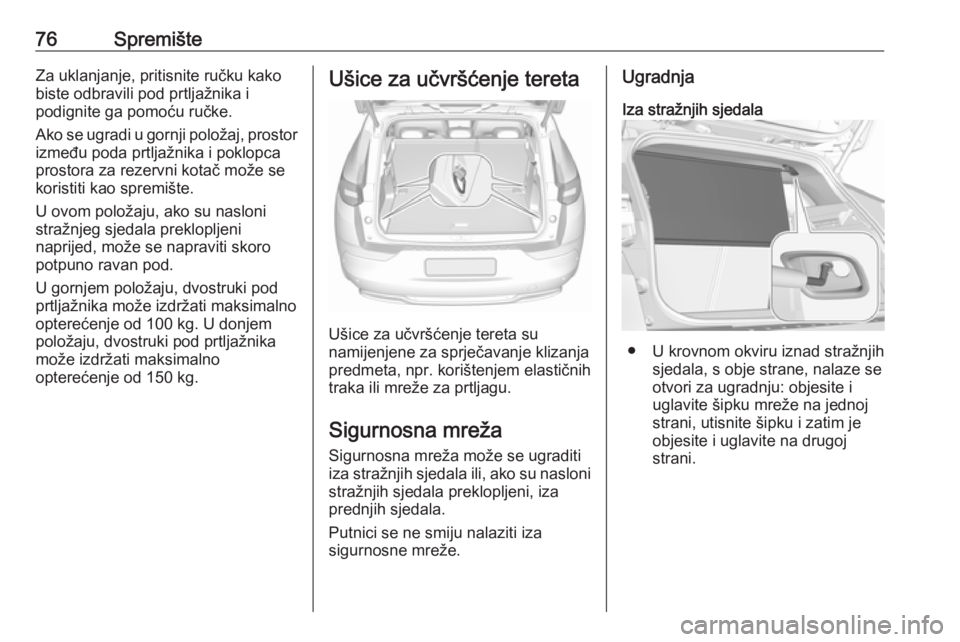

Page 78 of 273

76SpremišteZa uklanjanje, pritisnite ručku kako
biste odbravili pod prtljažnika i
podignite ga pomoću ručke.
Ako se ugradi u gornji položaj, prostor
između poda prtljažnika i poklopca
prostora za rezervni kotač može se
koristiti kao spremište.
U ovom položaju, ako su nasloni
stražnjeg sjedala preklopljeni
naprijed, može se napraviti skoro
potpuno ravan pod.
U gornjem položaju, dvostruki pod
prtljažnika može izdržati maksimalno opterećenje od 100 kg. U donjem
položaju, dvostruki pod prtljažnika
može izdržati maksimalno
opterećenje od 150 kg.Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sigurnosna mreža
Sigurnosna mreža može se ugraditi
iza stražnjih sjedala ili, ako su nasloni stražnjih sjedala preklopljeni, izaprednjih sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Ugradnja
Iza stražnjih sjedala
● U krovnom okviru iznad stražnjih sjedala, s obje strane, nalaze se
otvori za ugradnju: objesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
objesite i uglavite na drugoj
strani.

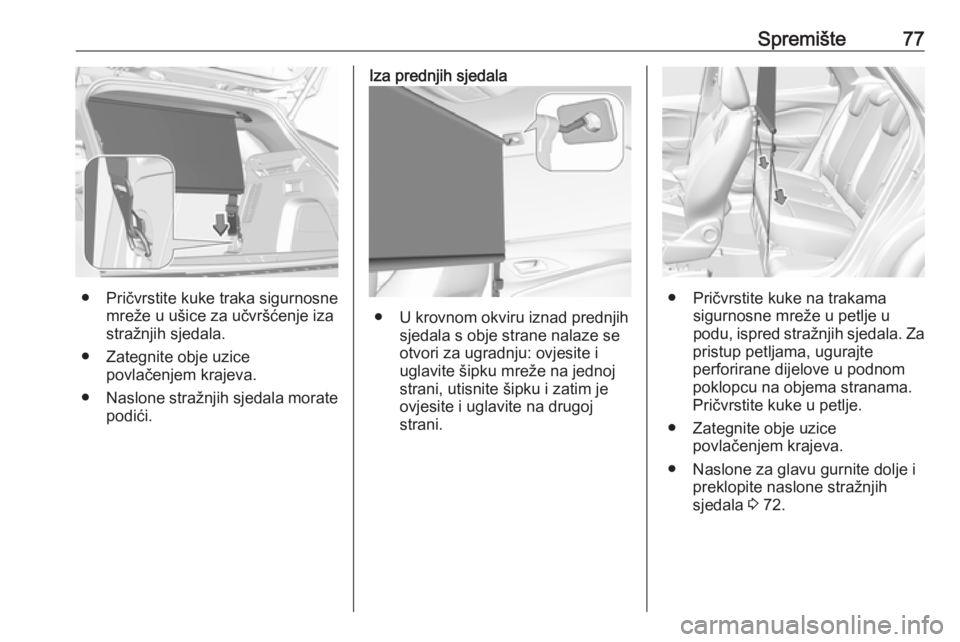

Page 79 of 273

Spremište77
● Pričvrstite kuke traka sigurnosnemreže u ušice za učvršćenje iza
stražnjih sjedala.
● Zategnite obje uzice povlačenjem krajeva.
● Naslone stražnjih sjedala morate
podići.
Iza prednjih sjedala
● U krovnom okviru iznad prednjih sjedala s obje strane nalaze se
otvori za ugradnju: ovjesite i
uglavite šipku mreže na jednoj
strani, utisnite šipku i zatim je
ovjesite i uglavite na drugoj
strani.
● Pričvrstite kuke na trakama sigurnosne mreže u petlje u
podu, ispred stražnjih sjedala. Za
pristup petljama, ugurajte
perforirane dijelove u podnom
poklopcu na objema stranama.
Pričvrstite kuke u petlje.
● Zategnite obje uzice povlačenjem krajeva.
● Naslone za glavu gurnite dolje i preklopite naslone stražnjih
sjedala 3 72.
Page 80 of 273

78SpremišteUklanjanje
Povucite klapnu na zatezaču na
objema stranama kako biste otpustili
trake. Odvojite kuke od ušica.
Otkvačite štapove sigurnosne mreže od naslona u okviru krova.
Smotajte mrežu i osigurajte s trakom.
Trokut upozorenja
Odložite trokut upozorenja u prostor
na unutarnjem dijelu vrata prtljažnika
i osigurajte ga velcro zatvaračem (na
čičak).
Komplet za prvu pomoć
Komplet za prvu pomoć spremite u
spremište na desnoj strani prtljažnika.
