Instrumenti i komande89Ne priključujte nikakav pribor sa
izvorom struje, kao što su uređaji za
punjenje ili akumulatori.
Ne oštećivati priključak sa
neodgovarajućom utičnicom.
Sistem za zaustavljanje i pokretanje
3 145.

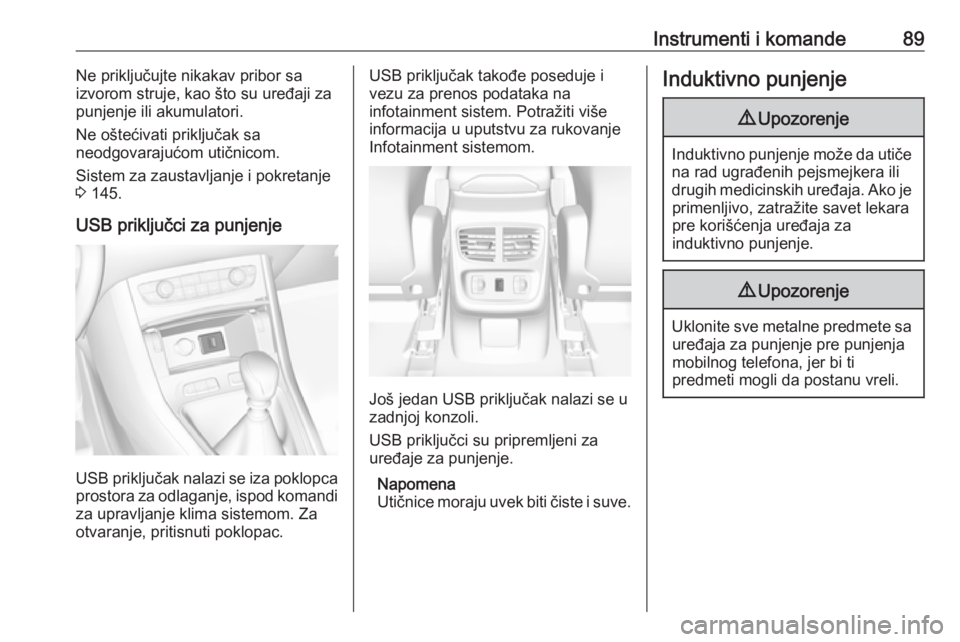

USB priključci za punjenje
USB priključak nalazi se iza poklopca prostora za odlaganje, ispod komandi
za upravljanje klima sistemom. Za
otvaranje, pritisnuti poklopac.
USB priključak takođe poseduje i
vezu za prenos podataka na
infotainment sistem. Potražiti više informacija u uputstvu za rukovanjeInfotainment sistemom.
Još jedan USB priključak nalazi se u
zadnjoj konzoli.
USB priključci su pripremljeni za
uređaje za punjenje.
Napomena
Utičnice moraju uvek biti čiste i suve.
Induktivno punjenje9 Upozorenje
Induktivno punjenje može da utiče
na rad ugrađenih pejsmejkera ili
drugih medicinskih uređaja. Ako je primenljivo, zatražite savet lekara
pre korišćenja uređaja za
induktivno punjenje.
9 Upozorenje
Uklonite sve metalne predmete sa
uređaja za punjenje pre punjenja
mobilnog telefona, jer bi ti
predmeti mogli da postanu vreli.

90Instrumenti i komande

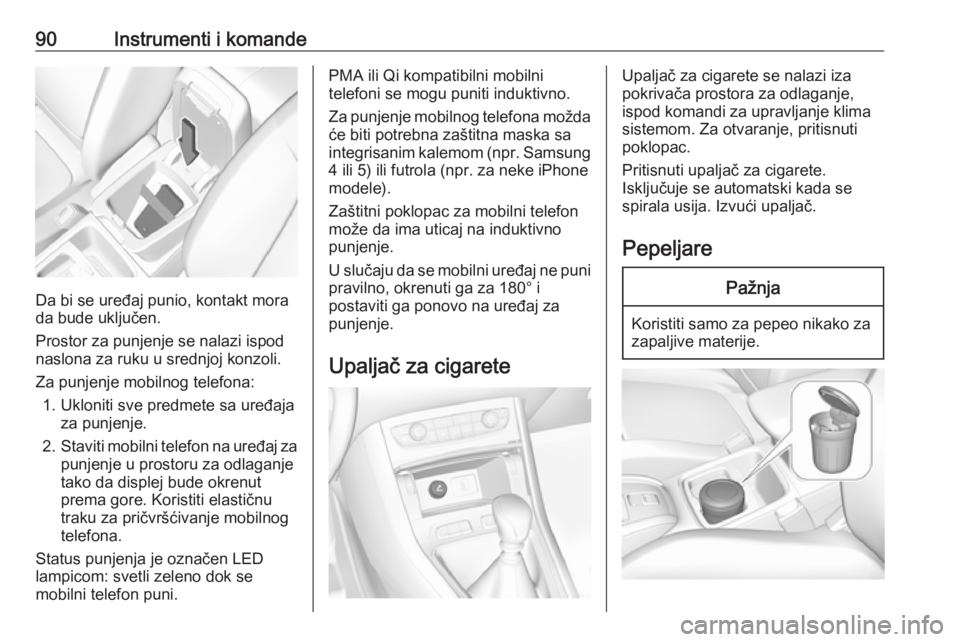

Da bi se uređaj punio, kontakt mora
da bude uključen.
Prostor za punjenje se nalazi ispod naslona za ruku u srednjoj konzoli.
Za punjenje mobilnog telefona: 1. Ukloniti sve predmete sa uređaja za punjenje.
2. Staviti mobilni telefon na uređaj za
punjenje u prostoru za odlaganje
tako da displej bude okrenut prema gore. Koristiti elastičnu
traku za pričvršćivanje mobilnog
telefona.
Status punjenja je označen LED
lampicom: svetli zeleno dok se
mobilni telefon puni.
PMA ili Qi kompatibilni mobilni
telefoni se mogu puniti induktivno.
Za punjenje mobilnog telefona možda će biti potrebna zaštitna maska sa
integrisanim kalemom (npr. Samsung
4 ili 5) ili futrola (npr. za neke iPhone
modele).
Zaštitni poklopac za mobilni telefon
može da ima uticaj na induktivno
punjenje.
U slučaju da se mobilni uređaj ne puni
pravilno, okrenuti ga za 180° i
postaviti ga ponovo na uređaj za
punjenje.
Upaljač za cigareteUpaljač za cigarete se nalazi iza
pokrivača prostora za odlaganje,
ispod komandi za upravljanje klima
sistemom. Za otvaranje, pritisnuti
poklopac.
Pritisnuti upaljač za cigarete.
Isključuje se automatski kada se
spirala usija. Izvući upaljač.
PepeljarePažnja
Koristiti samo za pepeo nikako za
zapaljive materije.

Instrumenti i komande91Prenosiva pepeljara se nalazi kod
držača za čaše.Lampice upozorenja,
pokazivači i kontrolne
lampice

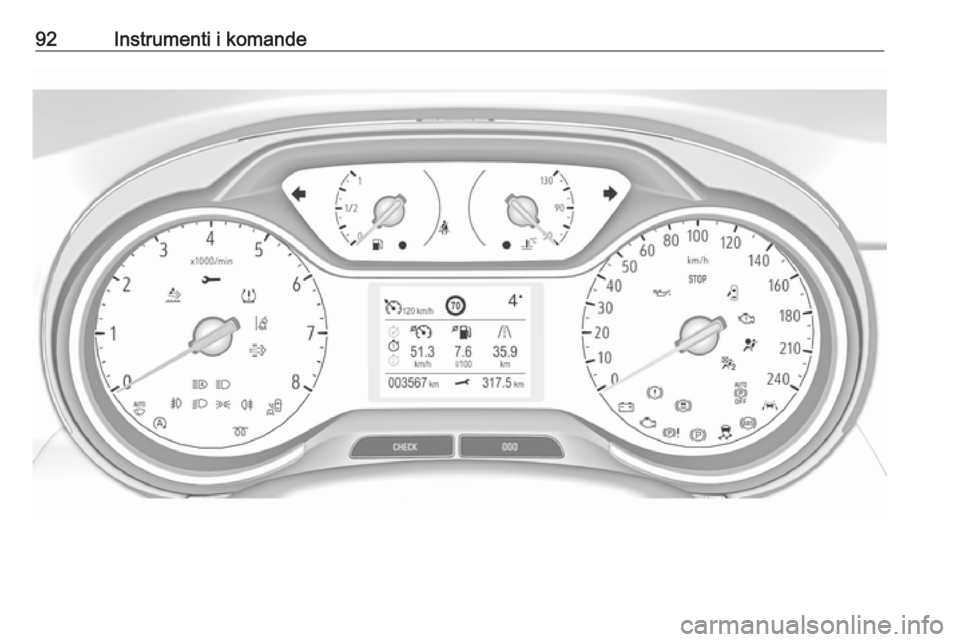

Instrument tabla
Dostupna je sledeća instrument tabla:

92Instrumenti i komande

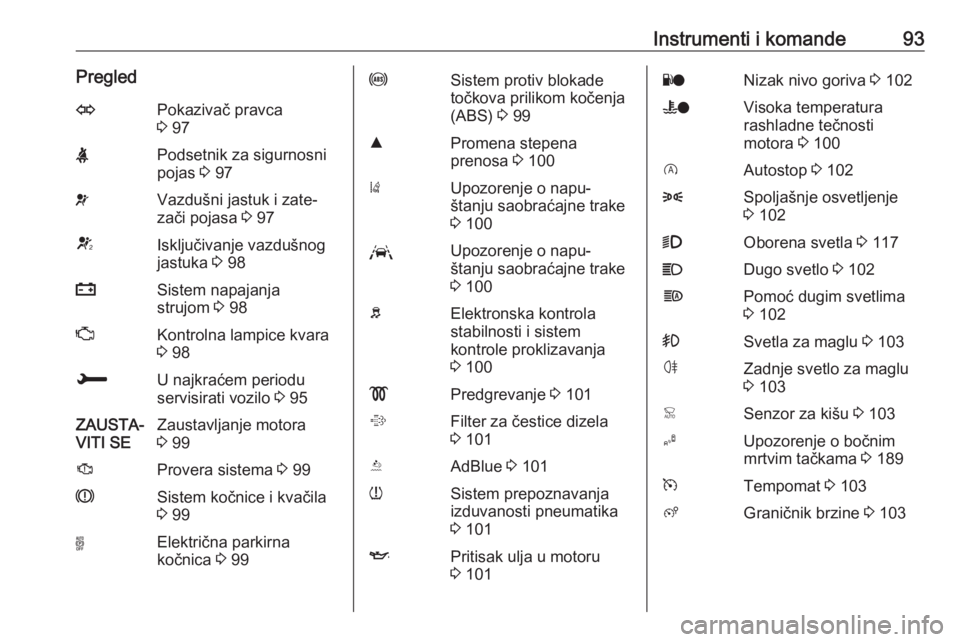

Instrumenti i komande93PregledOPokazivač pravca
3 97XPodsetnik za sigurnosni
pojas 3 97vVazdušni jastuk i zate‐
zači pojasa 3 97VIsključivanje vazdušnog
jastuka 3 98pSistem napajanja
strujom 3 98ZKontrolna lampice kvara
3 98HU najkraćem periodu
servisirati vozilo 3 95ZAUSTA‐
VITI SEZaustavljanje motora
3 99JProvera sistema 3 99RSistem kočnice i kvačila
3 99oElektrična parkirna
kočnica 3 99uSistem protiv blokade
točkova prilikom kočenja
(ABS) 3 99RPromena stepena
prenosa 3 100)Upozorenje o napu‐
štanju saobraćajne trake
3 100LUpozorenje o napu‐
štanju saobraćajne trake
3 100bElektronska kontrola
stabilnosti i sistem
kontrole proklizavanja
3 100!Predgrevanje 3 101%Filter za čestice dizela
3 101YAdBlue 3 101wSistem prepoznavanja
izduvanosti pneumatika
3 101IPritisak ulja u motoru
3 101YoNizak nivo goriva 3 102WoVisoka temperatura
rashladne tečnosti
motora 3 100DAutostop 3 1028Spoljašnje osvetljenje
3 1029Oborena svetla 3 117CDugo svetlo 3 102fPomoć dugim svetlima
3 102>Svetla za maglu 3 103øZadnje svetlo za maglu
3 103 mrtvim tačkama 3 189mTempomat 3 103ßGraničnik brzine 3 103

94Instrumenti i komandeØUpozorenje na čeoni
sudar 3 176,
Aktivno kočenje u hitnoj
situaciji 3 177,
Prednja zaštita pešaka
3 180hOtvorena vrata 3 103

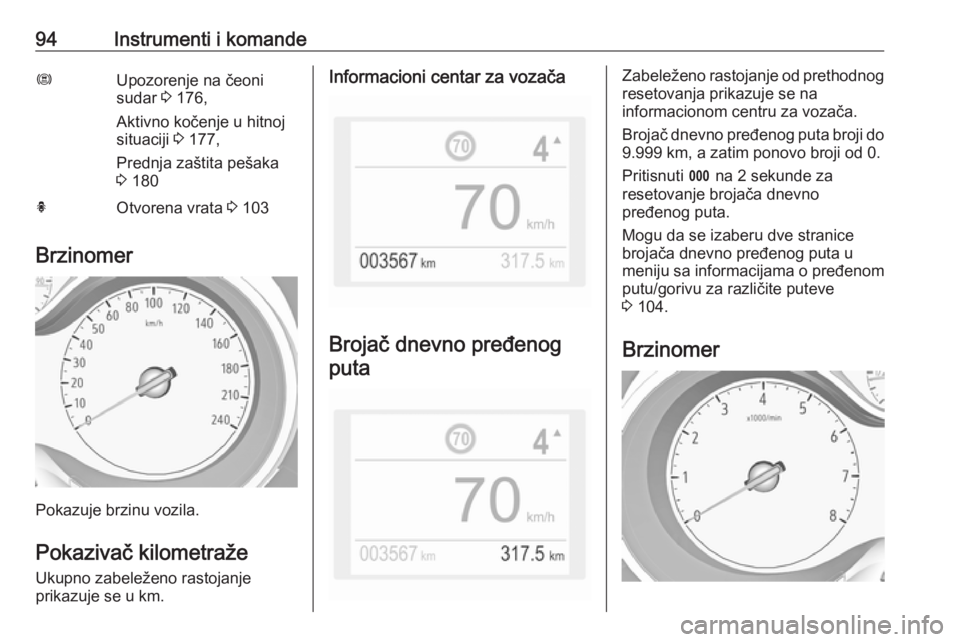

Brzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže Ukupno zabeleženo rastojanje
prikazuje se u km.
Informacioni centar za vozača
Brojač dnevno pređenog
puta
Zabeleženo rastojanje od prethodnog resetovanja prikazuje se na
informacionom centru za vozača.
Brojač dnevno pređenog puta broji do 9.999 km, a zatim ponovo broji od 0.
Pritisnuti L na 2 sekunde za
resetovanje brojača dnevno
pređenog puta.
Mogu da se izaberu dve stranice
brojača dnevno pređenog puta u
meniju sa informacijama o pređenom
putu/gorivu za različite puteve
3 104.
Brzinomer

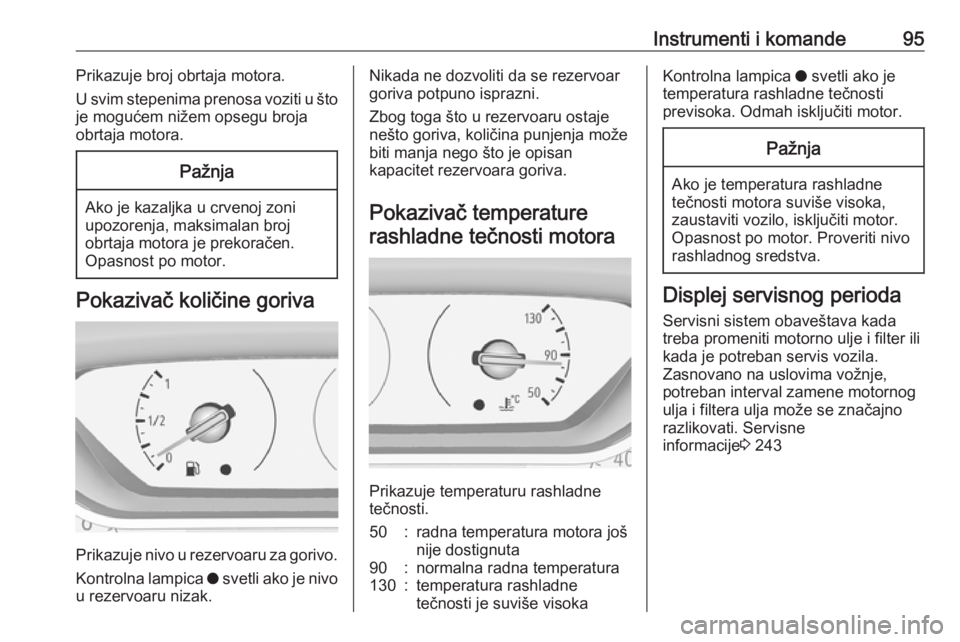

Instrumenti i komande95Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje nivo u rezervoaru za gorivo.
Kontrolna lampica o svetli ako je nivo
u rezervoaru nizak.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara goriva.
Pokazivač temperaturerashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
50:radna temperatura motora još
nije dostignuta90:normalna radna temperatura130:temperatura rashladne
tečnosti je suviše visokaKontrolna lampica o svetli ako je
temperatura rashladne tečnosti
previsoka. Odmah isključiti motor.Pažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Servisni sistem obaveštava kada
treba promeniti motorno ulje i filter ili
kada je potreban servis vozila.
Zasnovano na uslovima vožnje,
potreban interval zamene motornog
ulja i filtera ulja može se značajno
razlikovati. Servisne
informacije 3 243

96Instrumenti i komande

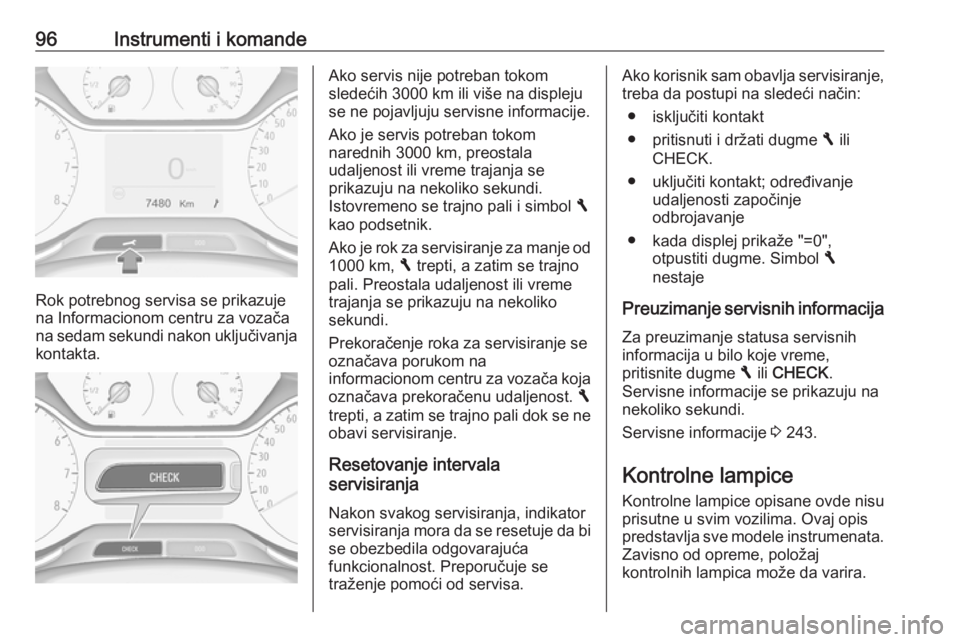

Rok potrebnog servisa se prikazuje
na Informacionom centru za vozača
na sedam sekundi nakon uključivanja
kontakta.
Ako servis nije potreban tokom
sledećih 3000 km ili više na displeju
se ne pojavljuju servisne informacije.
Ako je servis potreban tokom
narednih 3000 km, preostala
udaljenost ili vreme trajanja se
prikazuju na nekoliko sekundi.
Istovremeno se trajno pali i simbol F
kao podsetnik.
Ako je rok za servisiranje za manje od 1000 km, F trepti, a zatim se trajno
pali. Preostala udaljenost ili vreme
trajanja se prikazuju na nekoliko
sekundi.
Prekoračenje roka za servisiranje se
označava porukom na
informacionom centru za vozača koja označava prekoračenu udaljenost. F
trepti, a zatim se trajno pali dok se ne
obavi servisiranje.
Resetovanje intervala
servisiranja
Nakon svakog servisiranja, indikator
servisiranja mora da se resetuje da bi se obezbedila odgovarajuća
funkcionalnost. Preporučuje se
traženje pomoći od servisa.Ako korisnik sam obavlja servisiranje,
treba da postupi na sledeći način:
● isključiti kontakt
● pritisnuti i držati dugme F ili
CHECK.
● uključiti kontakt; određivanje udaljenosti započinje
odbrojavanje
● kada displej prikaže "=0", otpustiti dugme. Simbol F
nestaje
Preuzimanje servisnih informacija Za preuzimanje statusa servisnih
informacija u bilo koje vreme,
pritisnite dugme F ili CHECK .
Servisne informacije se prikazuju na
nekoliko sekundi.
Servisne informacije 3 243.
Kontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.

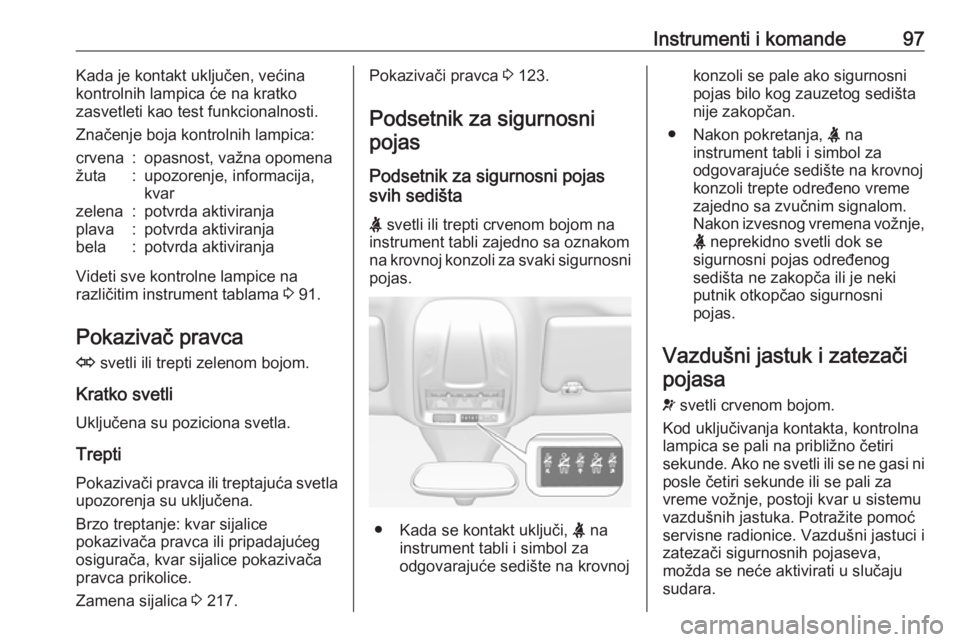

Instrumenti i komande97Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna opomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja
Videti sve kontrolne lampice na
različitim instrument tablama 3 91.
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili treptajuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača
pravca prikolice.
Zamena sijalica 3 217.
Pokazivači pravca 3 123.
Podsetnik za sigurnosni pojas
Podsetnik za sigurnosni pojas
svih sedišta
X svetli ili trepti crvenom bojom na
instrument tabli zajedno sa oznakom
na krovnoj konzoli za svaki sigurnosni pojas.
● Kada se kontakt uključi, X na
instrument tabli i simbol za
odgovarajuće sedište na krovnoj
konzoli se pale ako sigurnosni
pojas bilo kog zauzetog sedišta
nije zakopčan.
● Nakon pokretanja, X na
instrument tabli i simbol za
odgovarajuće sedište na krovnoj
konzoli trepte određeno vreme
zajedno sa zvučnim signalom.
Nakon izvesnog vremena vožnje,
X neprekidno svetli dok se
sigurnosni pojas određenog
sedišta ne zakopča ili je neki
putnik otkopčao sigurnosni
pojas.
Vazdušni jastuk i zatezači pojasa
v svetli crvenom bojom.
Kod uključivanja kontakta, kontrolna
lampica se pali na približno četiri
sekunde. Ako ne svetli ili se ne gasi ni posle četiri sekunde ili se pali za
vreme vožnje, postoji kvar u sistemu
vazdušnih jastuka. Potražite pomoć servisne radionice. Vazdušni jastuci i
zatezači sigurnosnih pojaseva,
možda se neće aktivirati u slučaju
sudara.

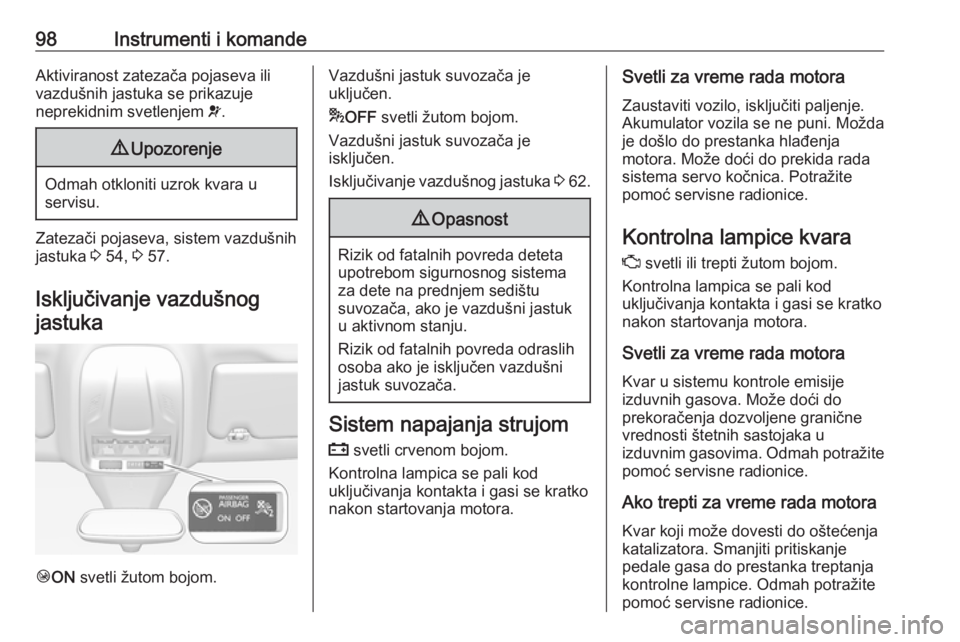

98Instrumenti i komandeAktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 54, 3 57.
Isključivanje vazdušnog jastuka
Ó ON svetli žutom bojom.
Vazdušni jastuk suvozača je
uključen.
* OFF svetli žutom bojom.
Vazdušni jastuk suvozača je
isključen.
Isključivanje vazdušnog jastuka 3 62.9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Svetli za vreme rada motora
Zaustaviti vozilo, isključiti paljenje. Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražite
pomoć servisne radionice.
Kontrolna lampice kvaraZ svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite
pomoć servisne radionice.
Ako trepti za vreme rada motora
Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.
