Page 11 of 273
Ukratko9Podešavanje retrovizoraUnutrašnji retrovizor
Za podešavanje retrovizora, pomeriti
kućište retrovizora u željenom
pravcu.
Unutrašnji retrovizori sa ručnim
smanjivanjem zaslepljivanja 3 40.
Unutrašnji retrovizori sa automatskim smanjivanjem zaslepljivanja 3 40.
Spoljašnji retrovizori
Izabrati odgovarajući spoljašnji
retrovizor guranjem dugmeta za
retrovizor ulevo ili udesno. Podesiti
odgovarajući retrovizor pomoću
četvorosmerne komande.
Konveksni retrovizori 3 38.
Električno podešavanje 3 38.
Sklopivi retrovizori 3 39.
Grejanje retrovizora 3 39.
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je potpuno zabravljen. Ne
podešavati upravljač sve dok vozilo nije u stanju mirovanja i dok brava
upravljača nije odbravljena.
Položaj sedišta 3 48.
Položaji kontakt brave 3 140.
Page 12 of 273

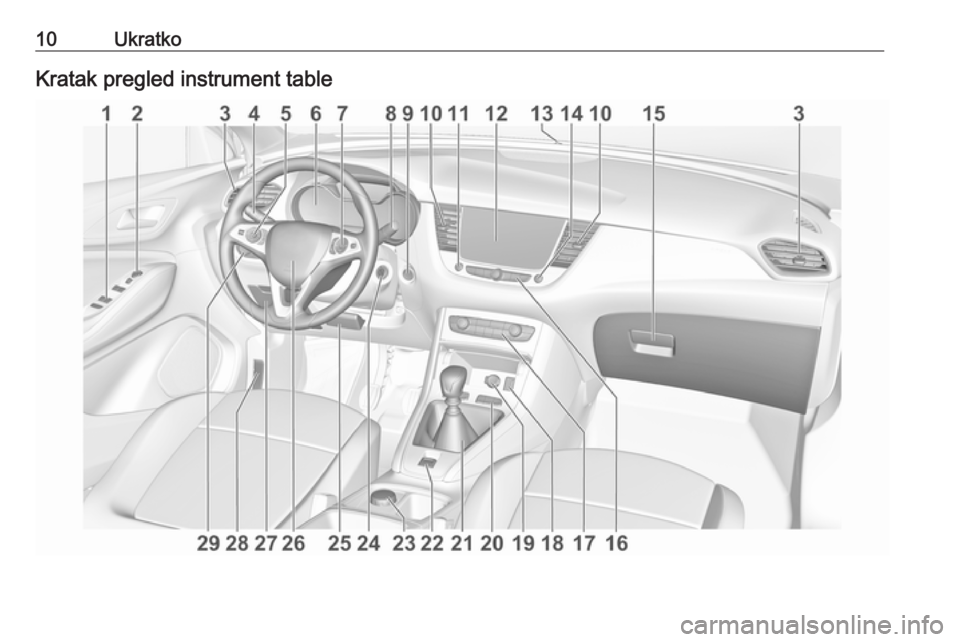

10UkratkoKratak pregled instrument table
Page 13 of 273

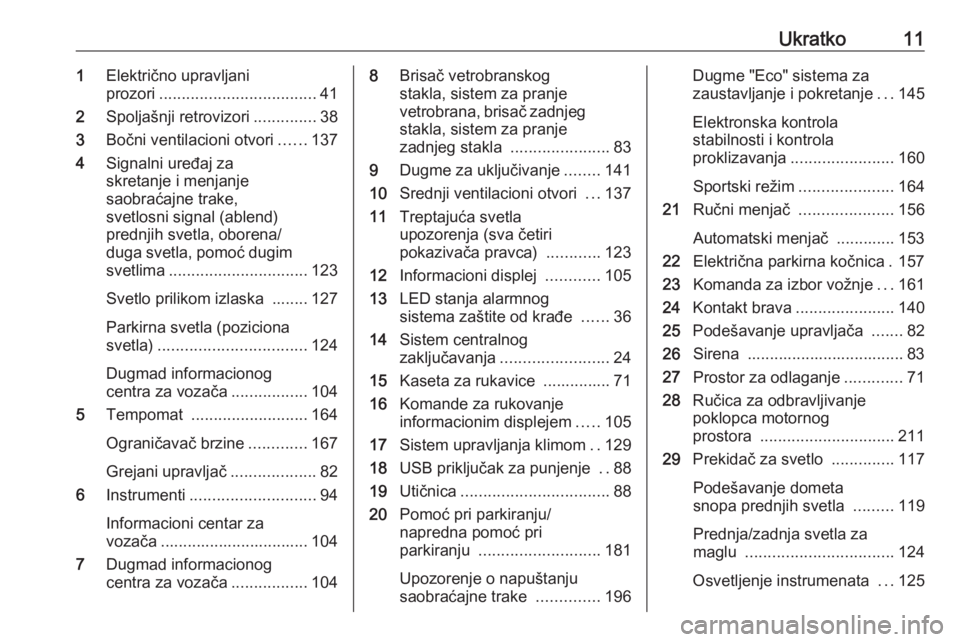

Ukratko111Električno upravljani
prozori ................................... 41
2 Spoljašnji retrovizori ..............38
3 Bočni ventilacioni otvori ......137
4 Signalni uređaj za
skretanje i menjanje
saobraćajne trake,
svetlosni signal (ablend)
prednjih svetla, oborena/
duga svetla, pomoć dugim svetlima ............................... 123
Svetlo prilikom izlaska ........ 127
Parkirna svetla (poziciona
svetla) ................................. 124
Dugmad informacionog
centra za vozača .................104
5 Tempomat .......................... 164
Ograničavač brzine .............167
Grejani upravljač ...................82
6 Instrumenti ............................ 94
Informacioni centar za
vozača ................................. 104
7 Dugmad informacionog
centra za vozača .................1048Brisač vetrobranskog
stakla, sistem za pranje
vetrobrana, brisač zadnjeg
stakla, sistem za pranje
zadnjeg stakla ......................83
9 Dugme za uključivanje ........141
10 Srednji ventilacioni otvori ...137
11 Treptajuća svetla
upozorenja (sva četiri
pokazivača pravca) ............123
12 Informacioni displej ............105
13 LED stanja alarmnog
sistema zaštite od krađe ......36
14 Sistem centralnog
zaključavanja ........................ 24
15 Kaseta za rukavice ............... 71
16 Komande za rukovanje
informacionim displejem .....105
17 Sistem upravljanja klimom ..129
18 USB priključak za punjenje ..88
19 Utičnica ................................. 88
20 Pomoć pri parkiranju/
napredna pomoć pri
parkiranju ........................... 181
Upozorenje o napuštanju
saobraćajne trake ..............196Dugme "Eco" sistema za
zaustavljanje i pokretanje ...145
Elektronska kontrola
stabilnosti i kontrola
proklizavanja ....................... 160
Sportski režim .....................164
21 Ručni menjač .....................156
Automatski menjač ............. 153
22 Električna parkirna kočnica . 157
23 Komanda za izbor vožnje ...161
24 Kontakt brava ......................140
25 Podešavanje upravljača .......82
26 Sirena ................................... 83
27 Prostor za odlaganje .............71
28 Ručica za odbravljivanje
poklopca motornog
prostora .............................. 211
29 Prekidač za svetlo ..............117
Podešavanje dometa
snopa prednjih svetla .........119
Prednja/zadnja svetla za
maglu ................................. 124
Osvetljenje instrumenata ...125
Page 14 of 273

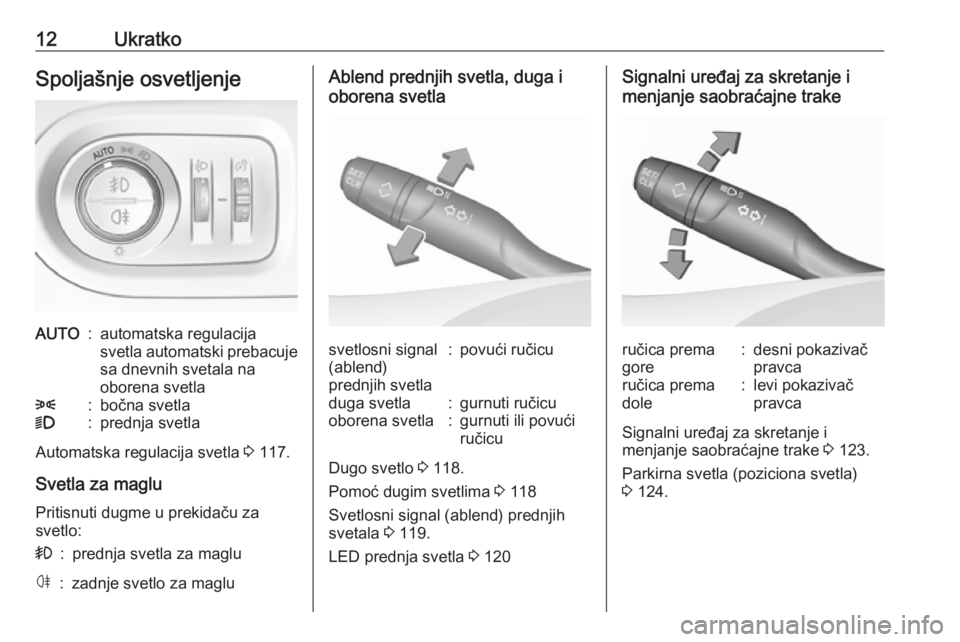

12UkratkoSpoljašnje osvetljenjeAUTO:automatska regulacija
svetla automatski prebacuje
sa dnevnih svetala na
oborena svetla8:bočna svetla9:prednja svetla
Automatska regulacija svetla 3 117.
Svetla za maglu Pritisnuti dugme u prekidaču za
svetlo:
>:prednja svetla za magluø:zadnje svetlo za magluAblend prednjih svetla, duga i
oborena svetlasvetlosni signal
(ablend)
prednjih svetla:povući ručicuduga svetla:gurnuti ručicuoborena svetla:gurnuti ili povući
ručicu
Dugo svetlo 3 118.
Pomoć dugim svetlima 3 118
Svetlosni signal (ablend) prednjih
svetala 3 119.
LED prednja svetla 3 120
Signalni uređaj za skretanje i
menjanje saobraćajne trakeručica prema
gore:desni pokazivač
pravcaručica prema
dole:levi pokazivač
pravca
Signalni uređaj za skretanje i
menjanje saobraćajne trake 3 123.
Parkirna svetla (poziciona svetla) 3 124.
Page 15 of 273

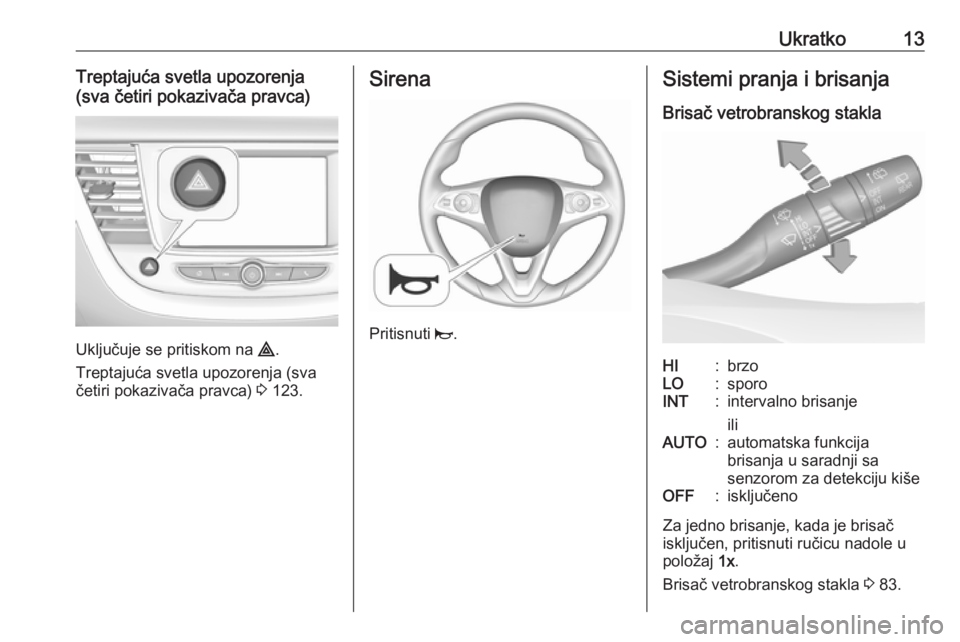

Ukratko13Treptajuća svetla upozorenja
(sva četiri pokazivača pravca)
Uključuje se pritiskom na ¨.
Treptajuća svetla upozorenja (sva
četiri pokazivača pravca) 3 123.
Sirena
Pritisnuti j.
Sistemi pranja i brisanja
Brisač vetrobranskog staklaHI:brzoLO:sporoINT:intervalno brisanje
iliAUTO:automatska funkcija
brisanja u saradnji sa
senzorom za detekciju kišeOFF:isključeno
Za jedno brisanje, kada je brisač
isključen, pritisnuti ručicu nadole u položaj 1x.
Brisač vetrobranskog stakla 3 83.
Page 16 of 273
14UkratkoPerač vetrobranskog stakla
Povući ručicu.
Sistem perača vetrobranskog stakla
3 83.
Tečnost za pranje 3 214.
Zamena metlice brisača 3 216.
Brisač zadnjeg stakla
Okrenuti spoljašnji poklopac za
uključivanje brisača zadnjeg stakla:
OFF:isklj.INT:naizmeničan radON:kontinuiran radPerač zadnjeg stakla
Gurnuti ručicu.
Tečnost perača se raspršuje na
zadnje staklo i brisač briše nekoliko puta.
Brisač/perač zadnjeg stakla 3 85.
Page 17 of 273

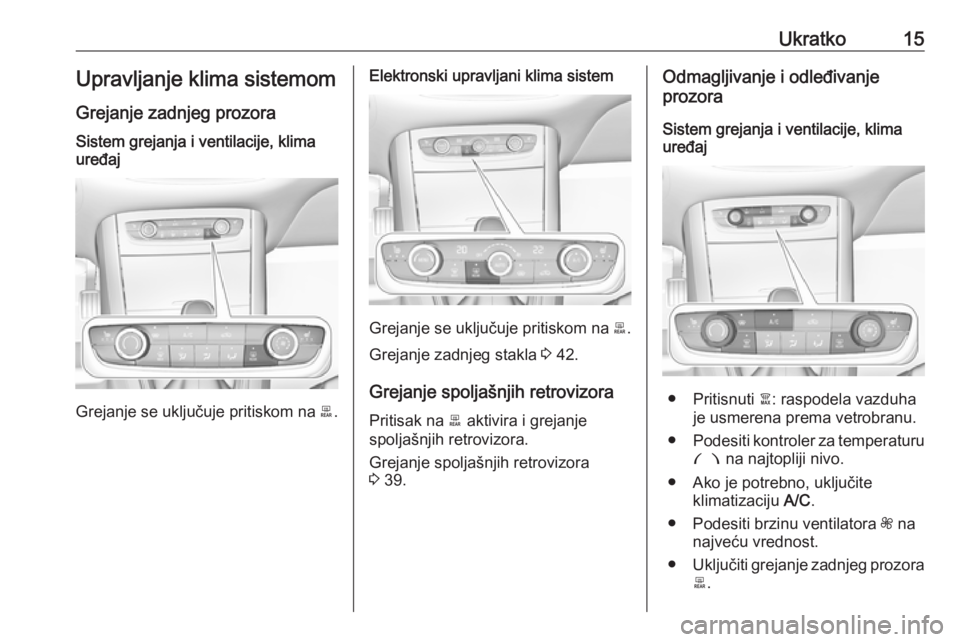

Ukratko15Upravljanje klima sistemom
Grejanje zadnjeg prozoraSistem grejanja i ventilacije, klima
uređaj
Grejanje se uključuje pritiskom na b.
Elektronski upravljani klima sistem
Grejanje se uključuje pritiskom na b.
Grejanje zadnjeg stakla 3 42.
Grejanje spoljašnjih retrovizora
Pritisak na b aktivira i grejanje
spoljašnjih retrovizora.
Grejanje spoljašnjih retrovizora
3 39.
Odmagljivanje i odleđivanje
prozora
Sistem grejanja i ventilacije, klima
uređaj
● Pritisnuti à: raspodela vazduha
je usmerena prema vetrobranu.
● Podesiti kontroler za temperaturu
£ na najtopliji nivo.
● Ako je potrebno, uključite klimatizaciju A/C.
● Podesiti brzinu ventilatora Z na
najveću vrednost.
● Uključiti grejanje zadnjeg prozora
b .
Page 18 of 273

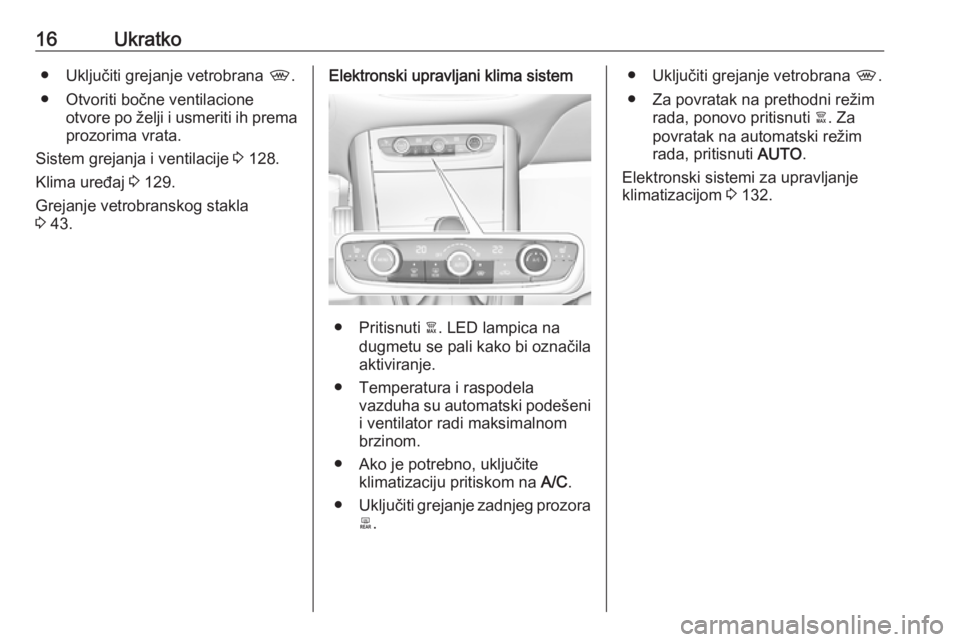

16Ukratko● Uključiti grejanje vetrobrana ,.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Sistem grejanja i ventilacije 3 128.
Klima uređaj 3 129.
Grejanje vetrobranskog stakla
3 43.Elektronski upravljani klima sistem
● Pritisnuti à. LED lampica na
dugmetu se pali kako bi označila
aktiviranje.
● Temperatura i raspodela vazduha su automatski podešenii ventilator radi maksimalnom
brzinom.
● Ako je potrebno, uključite klimatizaciju pritiskom na A/C.
● Uključiti grejanje zadnjeg prozora
b .
● Uključiti grejanje vetrobrana ,.
● Za povratak na prethodni režim rada, ponovo pritisnuti à. Za
povratak na automatski režim
rada, pritisnuti AUTO.
Elektronski sistemi za upravljanje
klimatizacijom 3 132.
Page 19 of 273

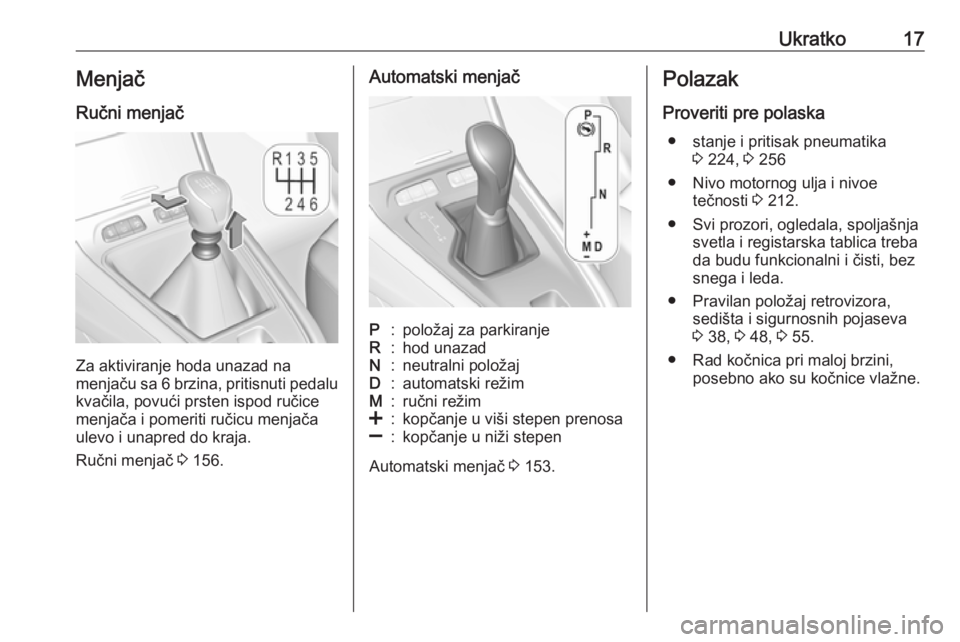

Ukratko17Menjač
Ručni menjač
Za aktiviranje hoda unazad na
menjaču sa 6 brzina, pritisnuti pedalu
kvačila, povući prsten ispod ručice
menjača i pomeriti ručicu menjača
ulevo i unapred do kraja.
Ručni menjač 3 156.
Automatski menjačP:položaj za parkiranjeR:hod unazadN:neutralni položajD:automatski režimM:ručni režim<:kopčanje u viši stepen prenosa]:kopčanje u niži stepen
Automatski menjač 3 153.
Polazak
Proveriti pre polaska ● stanje i pritisak pneumatika 3 224, 3 256
● Nivo motornog ulja i nivoe tečnosti 3 212.
● Svi prozori, ogledala, spoljašnja svetla i registarska tablica treba
da budu funkcionalni i čisti, bez
snega i leda.
● Pravilan položaj retrovizora, sedišta i sigurnosnih pojaseva
3 38, 3 48, 3 55.
● Rad kočnica pri maloj brzini, posebno ako su kočnice vlažne.
Page 20 of 273

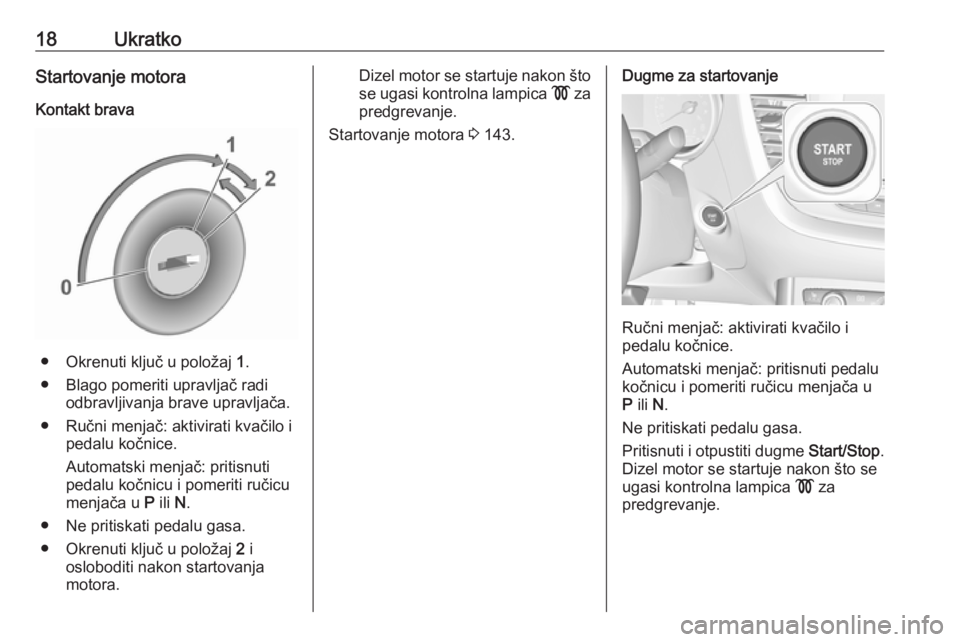

18UkratkoStartovanje motoraKontakt brava
● Okrenuti ključ u položaj 1.
● Blago pomeriti upravljač radi odbravljivanja brave upravljača.
● Ručni menjač: aktivirati kvačilo i pedalu kočnice.
Automatski menjač: pritisnuti
pedalu kočnicu i pomeriti ručicu
menjača u P ili N.
● Ne pritiskati pedalu gasa.
● Okrenuti ključ u položaj 2 i
osloboditi nakon startovanja
motora.
Dizel motor se startuje nakon što
se ugasi kontrolna lampica ! za
predgrevanje.
Startovanje motora 3 143.Dugme za startovanje
Ručni menjač: aktivirati kvačilo i
pedalu kočnice.
Automatski menjač: pritisnuti pedalu
kočnicu i pomeriti ručicu menjača u
P ili N.
Ne pritiskati pedalu gasa.
Pritisnuti i otpustiti dugme Start/Stop.
Dizel motor se startuje nakon što se
ugasi kontrolna lampica ! za
predgrevanje.
