OPEL GRANDLAND X 2018 Uputstvo za upotrebu (in Serbian)

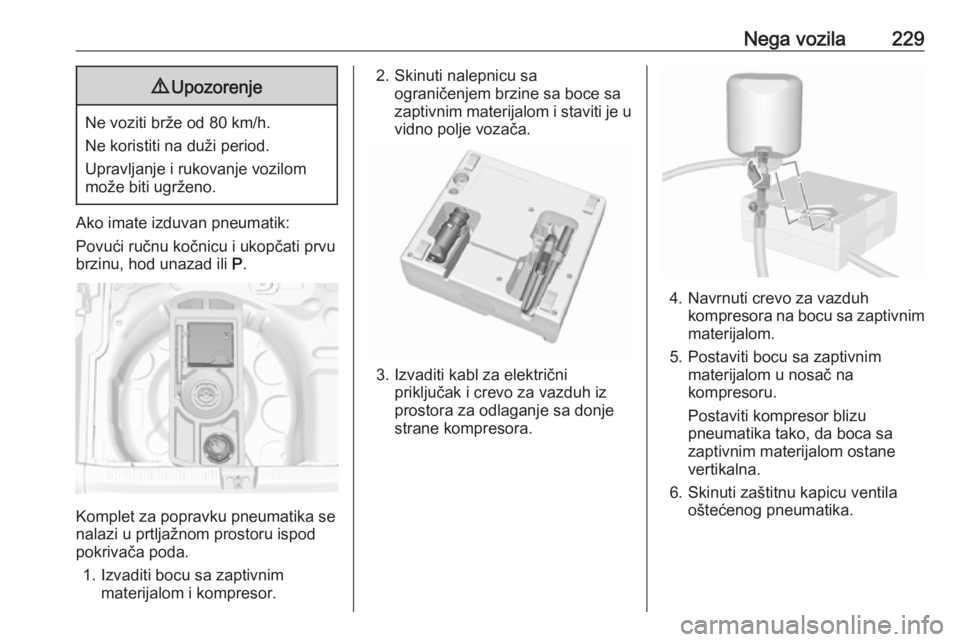

Nega vozila2299Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako imate izduvan pneumatik:
Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika se
nalazi u prtljažnom prostoru ispod
pokrivača poda.
1. Izvaditi bocu sa zaptivnim materijalom i kompresor.
2. Skinuti nalepnicu saograničenjem brzine sa boce sa
zaptivnim materijalom i staviti je u
vidno polje vozača.
3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u nosač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa
zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.

230Nega vozila

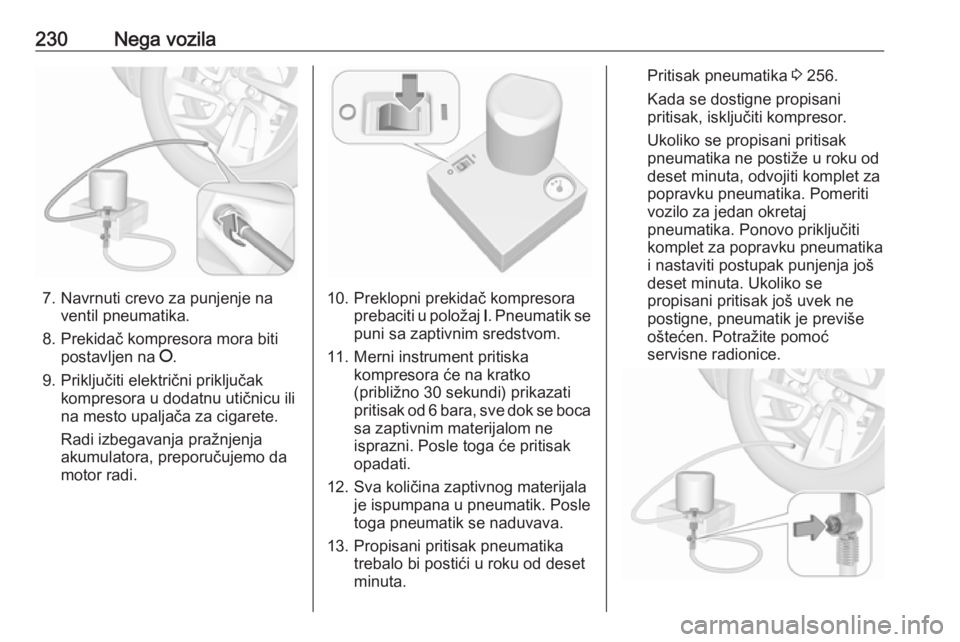

7. Navrnuti crevo za punjenje naventil pneumatika.
8. Prekidač kompresora mora biti postavljen na J.
9. Priključiti električni priključak kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.10. Preklopni prekidač kompresora prebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merni instrument pritiska kompresora će na kratko
(približno 30 sekundi) prikazati
pritisak od 6 bara, sve dok se boca
sa zaptivnim materijalom ne
isprazni. Posle toga će pritisak
opadati.
12. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.
13. Propisani pritisak pneumatika trebalo bi postići u roku od deset
minuta.
Pritisak pneumatika 3 256.
Kada se dostigne propisani
pritisak, isključiti kompresor.
Ukoliko se propisani pritisak
pneumatika ne postiže u roku od
deset minuta, odvojiti komplet za
popravku pneumatika. Pomeriti
vozilo za jedan okretaj
pneumatika. Ponovo priključiti
komplet za popravku pneumatika
i nastaviti postupak punjenja još
deset minuta. Ukoliko se
propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražite pomoć
servisne radionice.

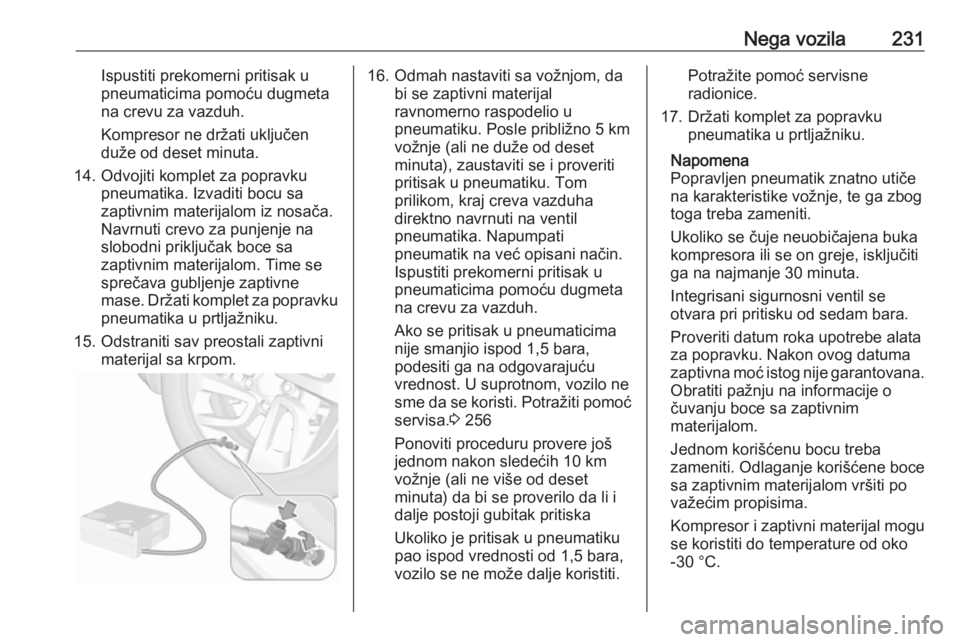

Nega vozila231Ispustiti prekomerni pritisak u
pneumaticima pomoću dugmeta
na crevu za vazduh.
Kompresor ne držati uključen
duže od deset minuta.
14. Odvojiti komplet za popravku pneumatika. Izvaditi bocu sa
zaptivnim materijalom iz nosača.
Navrnuti crevo za punjenje na
slobodni priključak boce sa
zaptivnim materijalom. Time se
sprečava gubljenje zaptivne
mase. Držati komplet za popravku
pneumatika u prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.16. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno 5 km
vožnje (ali ne duže od deset
minuta), zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom, kraj creva vazduha
direktno navrnuti na ventil
pneumatika. Napumpati
pneumatik na već opisani način. Ispustiti prekomerni pritisak u
pneumaticima pomoću dugmeta
na crevu za vazduh.
Ako se pritisak u pneumaticima
nije smanjio ispod 1,5 bara,
podesiti ga na odgovarajuću
vrednost. U suprotnom, vozilo ne
sme da se koristi. Potražiti pomoć
servisa. 3 256
Ponoviti proceduru provere još
jednom nakon sledećih 10 km
vožnje (ali ne više od deset
minuta) da bi se proverilo da li i
dalje postoji gubitak pritiska
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 1,5 bara,
vozilo se ne može dalje koristiti.Potražite pomoć servisne
radionice.
17. Držati komplet za popravku pneumatika u prtljažniku.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od sedam bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.

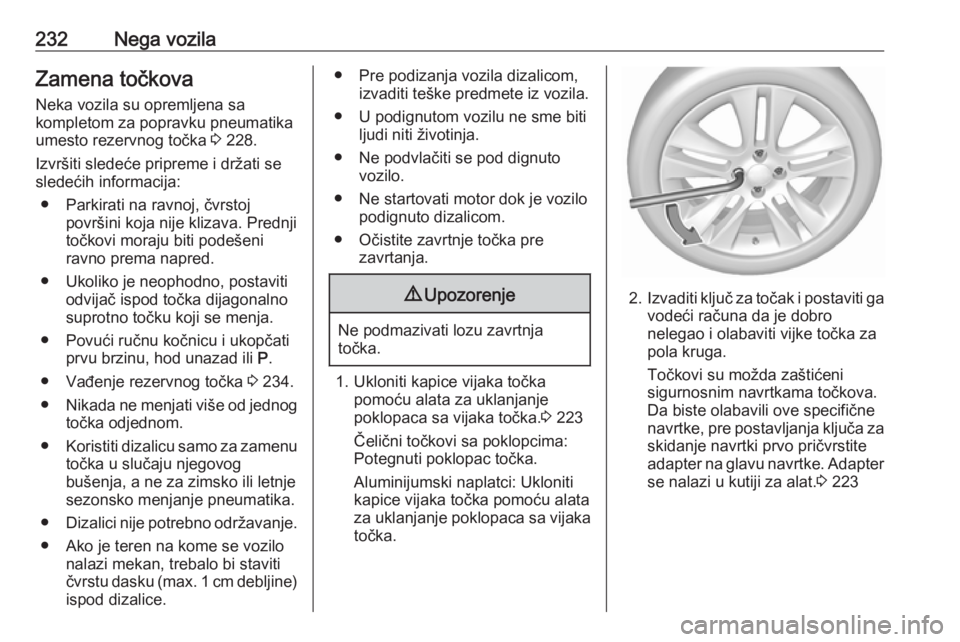

232Nega vozilaZamena točkova
Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka 3 228.
Izvršiti sledeće pripreme i držati se
sledećih informacija:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Ukoliko je neophodno, postaviti odvijač ispod točka dijagonalno
suprotno točku koji se menja.
● Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
● Vađenje rezervnog točka 3 234.
● Nikada ne menjati više od jednog
točka odjednom.
● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalici nije potrebno održavanje.
● Ako je teren na kome se vozilo nalazi mekan, trebalo bi staviti
čvrstu dasku (max. 1 cm debljine) ispod dizalice.● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Očistite zavrtnje točka pre zavrtanja.9Upozorenje
Ne podmazivati lozu zavrtnja
točka.
1. Ukloniti kapice vijaka točka pomoću alata za uklanjanje
poklopaca sa vijaka točka. 3 223
Čelični točkovi sa poklopcima:
Potegnuti poklopac točka.
Aluminijumski naplatci: Ukloniti
kapice vijaka točka pomoću alata za uklanjanje poklopaca sa vijaka
točka.
2. Izvaditi ključ za točak i postaviti ga
vodeći računa da je dobro
nelegao i olabaviti vijke točka za
pola kruga.
Točkovi su možda zaštićeni
sigurnosnim navrtkama točkova.
Da biste olabavili ove specifične
navrtke, pre postavljanja ključa za skidanje navrtki prvo pričvrstite
adapter na glavu navrtke. Adapter
se nalazi u kutiji za alat. 3 223

Nega vozila233

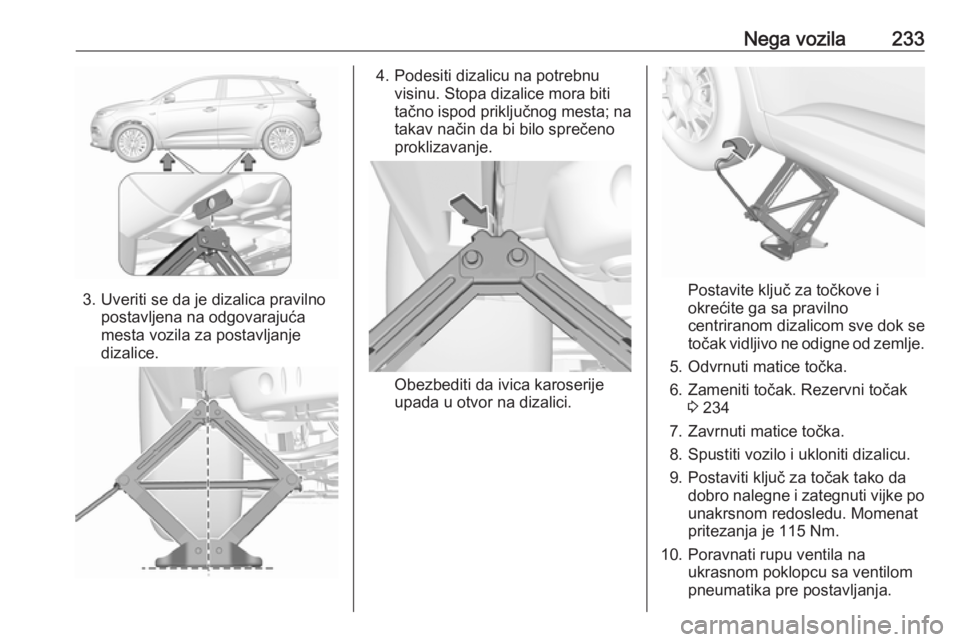

3. Uveriti se da je dizalica pravilnopostavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
4. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Obezbediti da ivica karoserije
upada u otvor na dizalici.
Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
5. Odvrnuti matice točka.
6. Zameniti točak. Rezervni točak 3 234
7. Zavrnuti matice točka.
8. Spustiti vozilo i ukloniti dizalicu.
9. Postaviti ključ za točak tako da dobro nalegne i zategnuti vijke po
unakrsnom redosledu. Momenat
pritezanja je 115 Nm.
10. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.

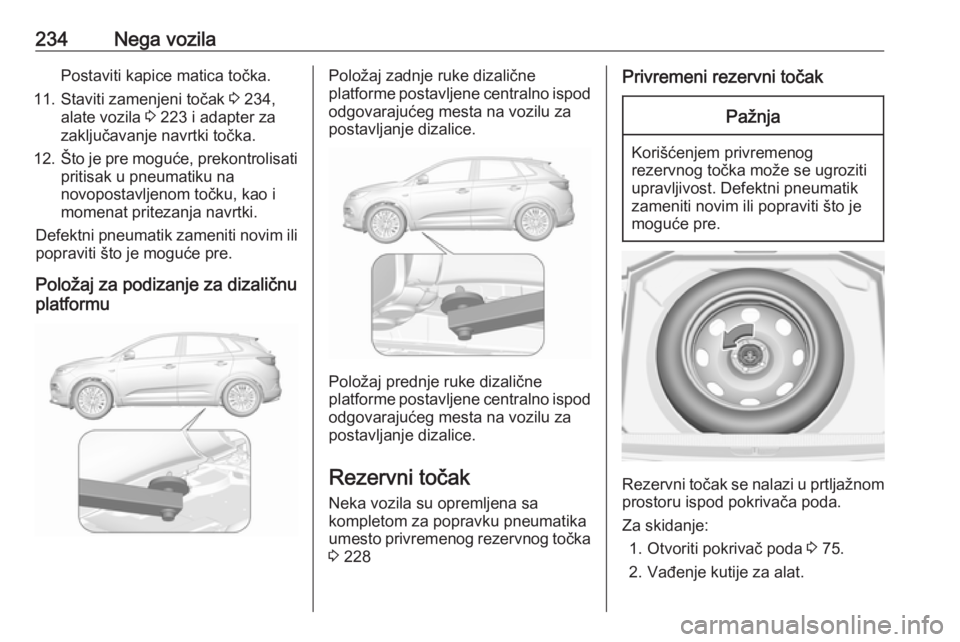

234Nega vozilaPostaviti kapice matica točka.
11. Staviti zamenjeni točak 3 234,
alate vozila 3 223 i adapter za
zaključavanje navrtki točka.
12. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Defektni pneumatik zameniti novim ili popraviti što je moguće pre.
Položaj za podizanje za dizaličnu
platformuPoložaj zadnje ruke dizalične
platforme postavljene centralno ispod odgovarajućeg mesta na vozilu za
postavljanje dizalice.
Položaj prednje ruke dizalične
platforme postavljene centralno ispod odgovarajućeg mesta na vozilu za
postavljanje dizalice.
Rezervni točak Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto privremenog rezervnog točka 3 228
Privremeni rezervni točakPažnja
Korišćenjem privremenog
rezervnog točka može se ugroziti upravljivost. Defektni pneumatikzameniti novim ili popraviti što je
moguće pre.
Rezervni točak se nalazi u prtljažnom
prostoru ispod pokrivača poda.
Za skidanje: 1. Otvoriti pokrivač poda 3 75.
2. Vađenje kutije za alat.

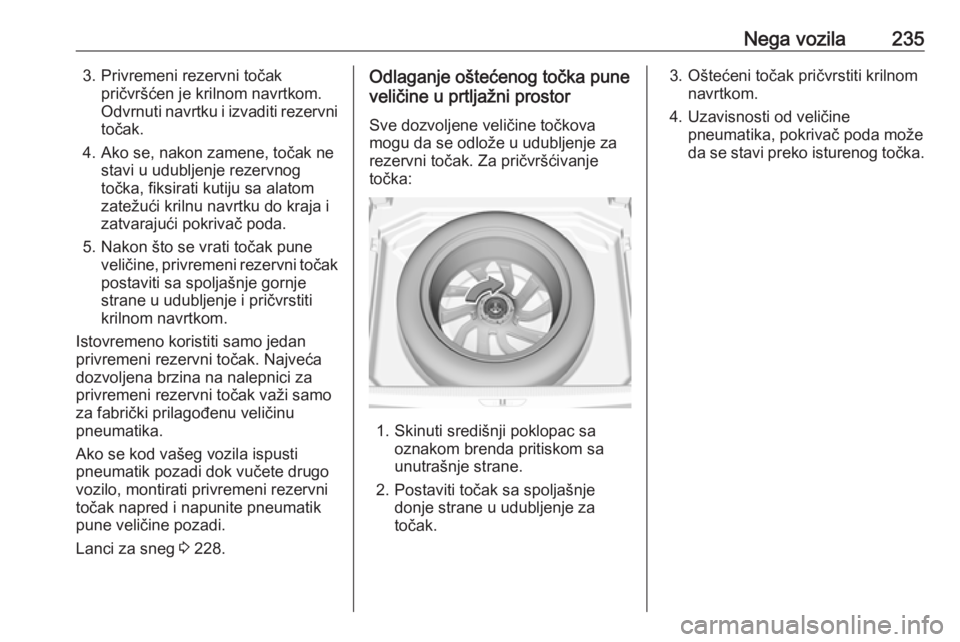

Nega vozila2353. Privremeni rezervni točakpričvršćen je krilnom navrtkom.
Odvrnuti navrtku i izvaditi rezervni točak.
4. Ako se, nakon zamene, točak ne stavi u udubljenje rezervnogtočka, fiksirati kutiju sa alatom
zatežući krilnu navrtku do kraja i
zatvarajući pokrivač poda.
5. Nakon što se vrati točak pune veličine, privremeni rezervni točakpostaviti sa spoljašnje gornje
strane u udubljenje i pričvrstiti
krilnom navrtkom.
Istovremeno koristiti samo jedan privremeni rezervni točak. Najveća
dozvoljena brzina na nalepnici za
privremeni rezervni točak važi samo
za fabrički prilagođenu veličinu
pneumatika.
Ako se kod vašeg vozila ispusti
pneumatik pozadi dok vučete drugo
vozilo, montirati privremeni rezervni
točak napred i napunite pneumatik
pune veličine pozadi.
Lanci za sneg 3 228.Odlaganje oštećenog točka pune
veličine u prtljažni prostor
Sve dozvoljene veličine točkova
mogu da se odlože u udubljenje za
rezervni točak. Za pričvršćivanje
točka:
1. Skinuti središnji poklopac sa oznakom brenda pritiskom sa
unutrašnje strane.
2. Postaviti točak sa spoljašnje donje strane u udubljenje za
točak.
3. Oštećeni točak pričvrstiti krilnom navrtkom.
4. Uzavisnosti od veličine pneumatika, pokrivač poda može
da se stavi preko isturenog točka.

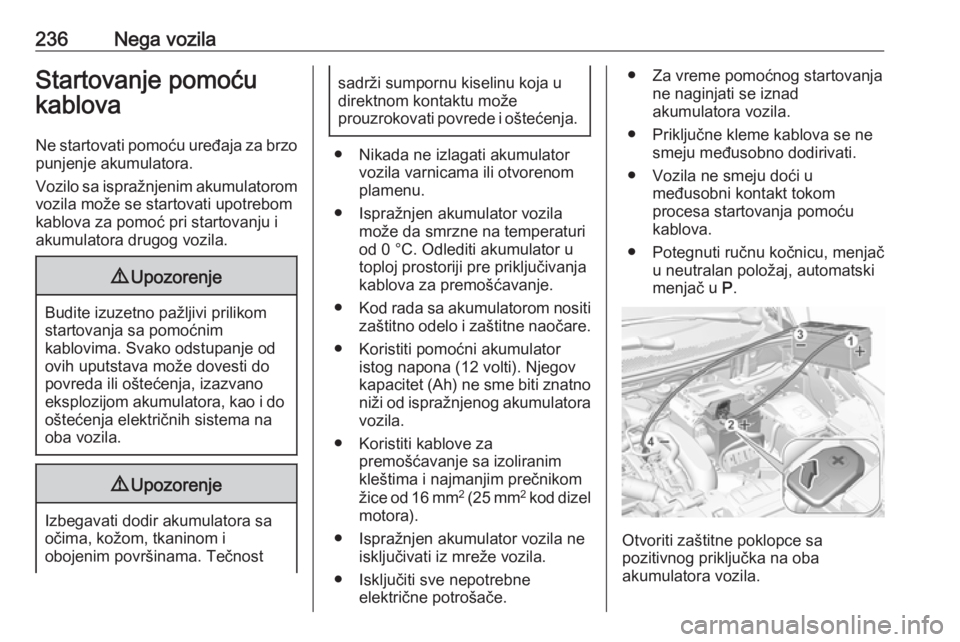

236Nega vozilaStartovanje pomoću
kablova
Ne startovati pomoću uređaja za brzopunjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
● Nikada ne izlagati akumulator vozila varnicama ili otvorenom
plamenu.
● Ispražnjen akumulator vozila može da smrzne na temperaturi
od 0 °C. Odlediti akumulator u
toploj prostoriji pre priključivanja
kablova za premošćavanje.
● Kod rada sa akumulatorom nositi
zaštitno odelo i zaštitne naočare.
● Koristiti pomoćni akumulator istog napona (12 volti). Njegovkapacitet (Ah) ne sme biti znatno niži od ispražnjenog akumulatora vozila.
● Koristiti kablove za premošćavanje sa izoliranim
kleštima i najmanjim prečnikom
žice od 16 mm 2
(25 mm 2
kod dizel
motora).
● Ispražnjen akumulator vozila ne isključivati iz mreže vozila.
● Isključiti sve nepotrebne električne potrošače.
● Za vreme pomoćnog startovanjane naginjati se iznad
akumulatora vozila.
● Priključne kleme kablova se ne smeju međusobno dodirivati.
● Vozila ne smeju doći u međusobni kontakt tokom
procesa startovanja pomoću
kablova.
● Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.
Otvoriti zaštitne poklopce sa
pozitivnog priključka na oba
akumulatora vozila.

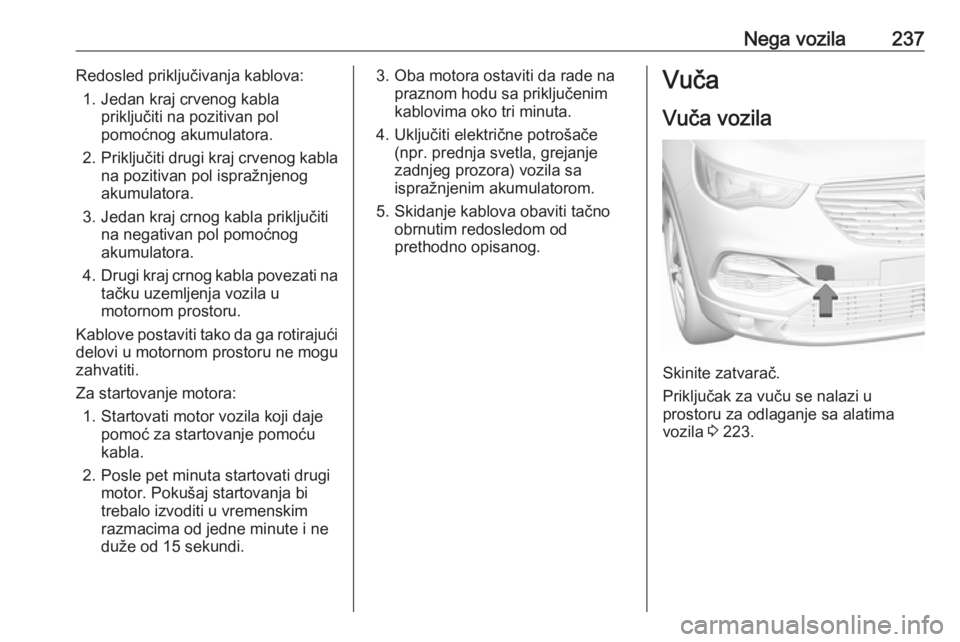

Nega vozila237Redosled priključivanja kablova:1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnogakumulatora.
4. Drugi kraj crnog kabla povezati na
tačku uzemljenja vozila u motornom prostoru.
Kablove postaviti tako da ga rotirajući
delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koji daje pomoć za startovanje pomoću
kabla.
2. Posle pet minuta startovati drugi motor. Pokušaj startovanja bi
trebalo izvoditi u vremenskim
razmacima od jedne minute i ne
duže od 15 sekundi.3. Oba motora ostaviti da rade na praznom hodu sa priključenim
kablovima oko tri minuta.
4. Uključiti električne potrošače (npr. prednja svetla, grejanje
zadnjeg prozora) vozila sa
ispražnjenim akumulatorom.
5. Skidanje kablova obaviti tačno obrnutim redosledom od
prethodno opisanog.Vuča
Vuča vozila
Skinite zatvarač.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 223.

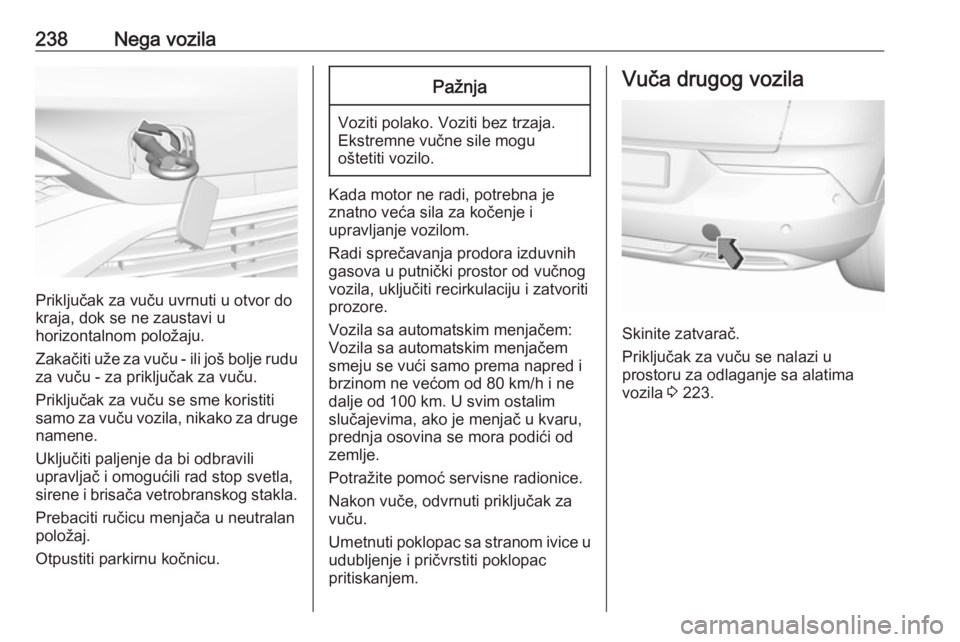

238Nega vozila
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Zakačiti uže za vuču - ili još bolje rudu za vuču - za priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Uključiti paljenje da bi odbravili
upravljač i omogućili rad stop svetla,
sirene i brisača vetrobranskog stakla.
Prebaciti ručicu menjača u neutralan
položaj.
Otpustiti parkirnu kočnicu.
Pažnja
Voziti polako. Voziti bez trzaja. Ekstremne vučne sile mogu
oštetiti vozilo.
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje vozilom.
Radi sprečavanja prodora izduvnih
gasova u putnički prostor od vučnog
vozila, uključiti recirkulaciju i zatvoriti
prozore.
Vozila sa automatskim menjačem:
Vozila sa automatskim menjačem
smeju se vući samo prema napred i
brzinom ne većom od 80 km/h i ne
dalje od 100 km. U svim ostalim
slučajevima, ako je menjač u kvaru,
prednja osovina se mora podići od
zemlje.
Potražite pomoć servisne radionice.
Nakon vuče, odvrnuti priključak za
vuču.
Umetnuti poklopac sa stranom ivice u udubljenje i pričvrstiti poklopac
pritiskanjem.
Vuča drugog vozila
Skinite zatvarač.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima vozila 3 223.
