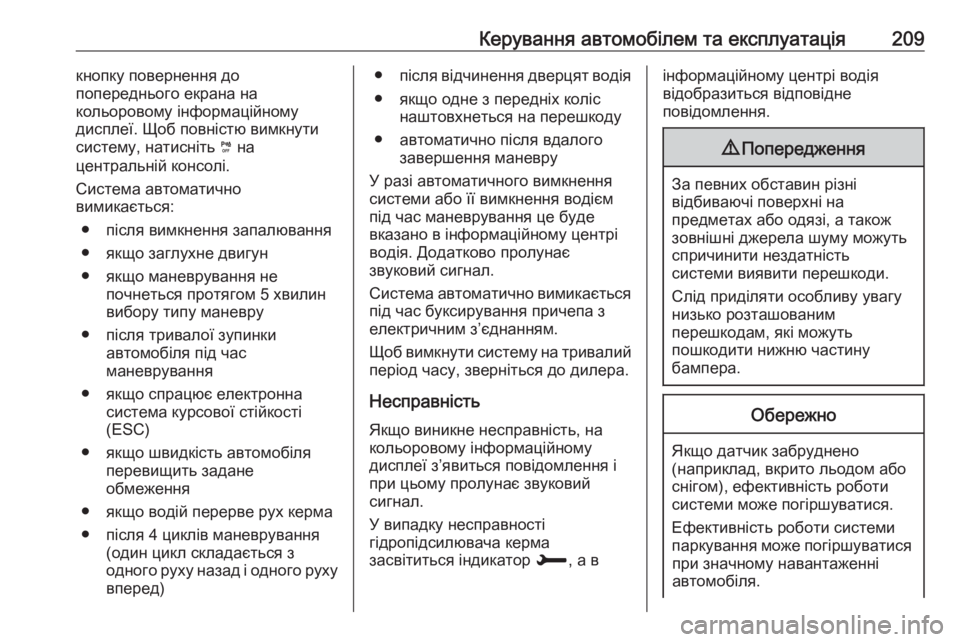

Керування автомобілем та експлуатація209кнопку повернення до
попереднього екрана на
кольоровому інформаційному
дисплеї. Щоб повністю вимкнути
систему, натисніть ¼ на
центральній консолі.
Система автоматично
вимикається:
● після вимкнення запалювання
● якщо заглухне двигун
● якщо маневрування не почнеться протягом 5 хвилин
вибору типу маневру
● після тривалої зупинки автомобіля під час
маневрування
● якщо спрацює електронна система курсової стійкості
(ESC)
● якщо швидкість автомобіля перевищить задане
обмеження
● якщо водій перерве рух керма
● після 4 циклів маневрування (один цикл складається з
одного руху назад і одного руху вперед)● після відчинення дверцят водія
● якщо одне з передніх коліс наштовхнеться на перешкоду
● автоматично після вдалого завершення маневру
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування це буде
вказано в інформаційному центрі
водія. Додатково пролунає
звуковий сигнал.
Система автоматично вимикається під час буксирування причепа з
електричним з’єднанням.
Щоб вимкнути систему на тривалий період часу, зверніться до дилера.
Несправність
Якщо виникне несправність, на
кольоровому інформаційному
дисплеї з’явиться повідомлення і
при цьому пролунає звуковий
сигнал.
У випадку несправності
гідропідсилювача керма
засвітиться індикатор H, а вінформаційному центрі водія
відобразиться відповідне
повідомлення.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність роботи
системи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.

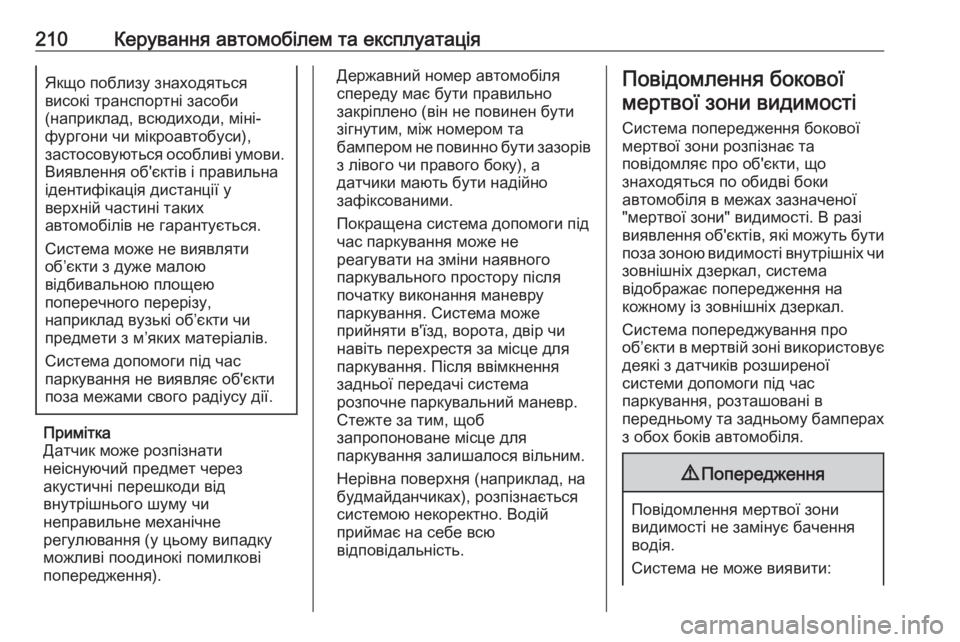

210Керування автомобілем та експлуатаціяЯкщо поблизу знаходяться
високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови. Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з дуже малою
відбивальною площею
поперечного перерізу,
наприклад вузькі об’єкти чи
предмети з м’яких матеріалів.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Датчик може розпізнати
неіснуючий предмет через
акустичні перешкоди від
внутрішнього шуму чи
неправильне механічне
регулювання (у цьому випадку
можливі поодинокі помилкові
попередження).
Державний номер автомобіля
спереду має бути правильно
закріплено (він не повинен бути
зігнутим, між номером та
бампером не повинно бути зазорів з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Покращена система допомоги під
час паркування може не
реагувати на зміни наявного
паркувального простору після
початку виконання маневру
паркування. Система може
прийняти в'їзд, ворота, двір чи
навіть перехрестя за місце для
паркування. Після ввімкнення
задньої передачі система
розпочне паркувальний маневр. Стежте за тим, щоб
запропоноване місце для
паркування залишалося вільним.
Нерівна поверхня (наприклад, на
будмайданчиках), розпізнається
системою некоректно. Водій
приймає на себе всю
відповідальність.Повідомлення бокової
мертвої зони видимості
Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної
"мертвої зони" видимості. В разі
виявлення об'єктів, які можуть бути поза зоною видимості внутрішніх чи зовнішніх дзеркал, система
відображає попередження на
кожному із зовнішніх дзеркал.
Система попереджування про
об’єкти в мертвій зоні використовує
деякі з датчиків розширеної
системи допомоги під час
паркування, розташовані в
передньому та задньому бамперах
з обох боків автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:

Керування автомобілем та експлуатація211● автомобілі, які можутьшвидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться черезплече і вмикайте указівник
повороту.
Активація
Кольоровий інформаційний
дисплей 7": виберіть Визначення
розмірів паркувального
майданчика на головній сторінці
сенсорного екрана й активуйте функцію.
8-дюймовий кольоровий
інформаційний дисплей: натисніть
Í . Виберіть "Функції для водіння"
на сенсорному екрані, а потім –
Моніторинг мертвої зони .
Активуйте функцію.
B постійно світитиметься зеленим
кольором у комбінованій панелі
приладів, підтверджуючи роботу
функції.
Функціональність
Якщо під час руху вперед система
виявить транспортний засіб у
боковій мертвій зоні, у відповідному
зовнішньому дзеркалі засвітиться
круглий світлодіод.
Коли вас обганяють по суміжній
смузі, світлодіод засвічується
одразу.
Коли ви обганяєте інший
автомобіль по суміжній смузі,
світлодіод засвічується із
затримкою.
Умови роботи
Належна робота функції можлива
за наведених нижче умов:
● Усі транспортні засоби рухаються в одному напрямку іпо суміжних смугах.
● Швидкість вашого автомобіля становить 12–140 км/год.
● Ви обганяєте автомобіль, швидкість якого відрізняєтьсявід вашої менше ніж на 10 км/
год.
● Вас обганяє автомобіль, швидкість якого відрізняєтьсявід вашої менше ніж на 25 км/
год.
● Стан дорожнього руху – у межах норми.
● Рух здійснюється по прямій або
злегка вигнутій дорозі.
● Автомобіль не буксирує причеп.

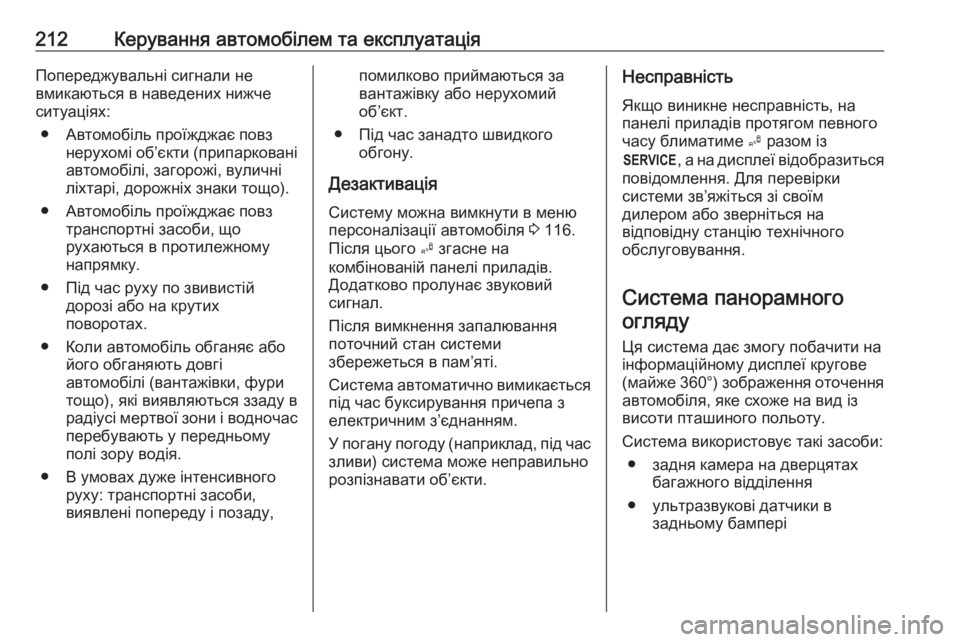

212Керування автомобілем та експлуатаціяПопереджувальні сигнали не
вмикаються в наведених нижче
ситуаціях:
● Автомобіль проїжджає повз нерухомі об’єкти (припаркованіавтомобілі, загорожі, вуличні
ліхтарі, дорожніх знаки тощо).
● Автомобіль проїжджає повз транспортні засоби, що
рухаються в протилежному
напрямку.
● Під час руху по звивистій дорозі або на крутих
поворотах.
● Коли автомобіль обганяє або його обганяють довгі
автомобілі (вантажівки, фури
тощо), які виявляються ззаду в
радіусі мертвої зони і водночас
перебувають у передньому
полі зору водія.
● В умовах дуже інтенсивного руху: транспортні засоби,
виявлені попереду і позаду,помилково приймаються за
вантажівку або нерухомий
об’єкт.
● Під час занадто швидкого обгону.
Дезактивація Систему можна вимкнути в менюперсоналізації автомобіля 3 116.
Після цього B згасне на
комбінованій панелі приладів.
Додатково пролунає звуковий
сигнал.
Після вимкнення запалювання
поточний стан системи
збережеться в пам’яті.
Система автоматично вимикається під час буксирування причепа з
електричним з’єднанням.
У погану погоду (наприклад, під час
зливи) система може неправильно
розпізнавати об’єкти.Несправність
Якщо виникне несправність, на панелі приладів протягом певного часу блиматиме B разом із
F , а на дисплеї відобразиться
повідомлення. Для перевірки
системи зв’яжіться зі своїм
дилером або зверніться на
відповідну станцію технічного
обслуговування.
Система панорамногоогляду
Ця система дає змогу побачити на
інформаційному дисплеї кругове
(майже 360°) зображення оточення автомобіля, яке схоже на вид із
висоти пташиного польоту.
Система використовує такі засоби: ● задня камера на дверцятах багажного відділення
● ультразвукові датчики в задньому бампері

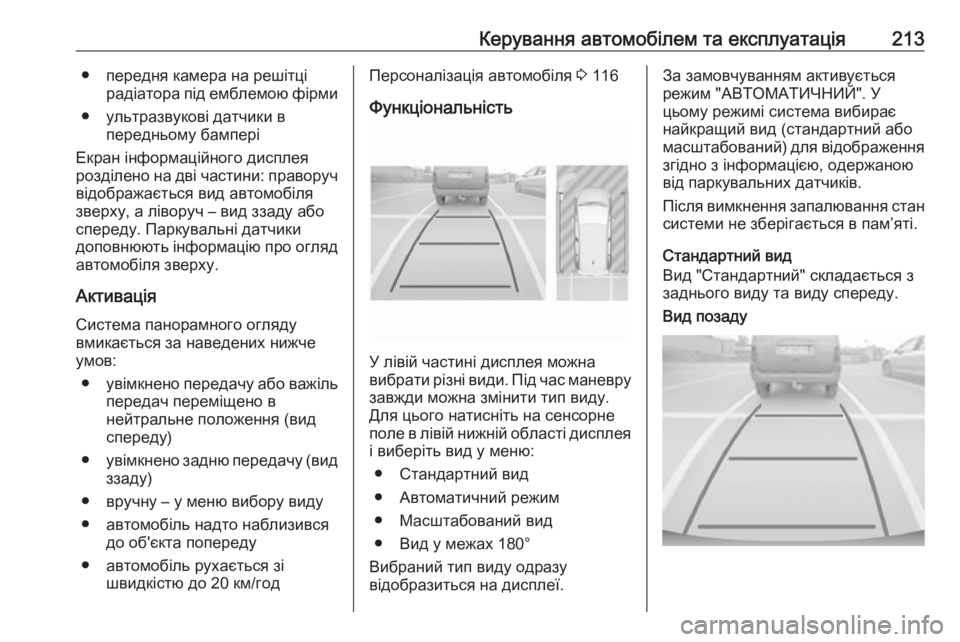

Керування автомобілем та експлуатація213● передня камера на решітцірадіатора під емблемою фірми
● ультразвукові датчики в передньому бампері
Екран інформаційного дисплея
розділено на дві частини: праворуч
відображається вид автомобіля
зверху, а ліворуч – вид ззаду або
спереду. Паркувальні датчики
доповнюють інформацію про огляд автомобіля зверху.
Активація Система панорамного огляду
вмикається за наведених нижче
умов:
● увімкнено передачу або важіль
передач переміщено в
нейтральне положення (вид
спереду)
● увімкнено задню передачу (вид
ззаду)
● вручну – у меню вибору виду
● автомобіль надто наблизився до об'єкта попереду
● автомобіль рухається зі швидкістю до 20 км/годПерсоналізація автомобіля 3 116
Функціональність
У лівій частині дисплея можна
вибрати різні види. Під час маневру завжди можна змінити тип виду.
Для цього натисніть на сенсорне
поле в лівій нижній області дисплея і виберіть вид у меню:
● Стандартний вид
● Автоматичний режим
● Масштабований вид
● Вид у межах 180°
Вибраний тип виду одразу
відобразиться на дисплеї.
За замовчуванням активується
режим "АВТОМАТИЧНИЙ". У
цьому режимі система вибирає
найкращий вид (стандартний або масштабований) для відображення
згідно з інформацією, одержаною від паркувальних датчиків.
Після вимкнення запалювання стан системи не зберігається в пам’яті.
Стандартний вид
Вид "Стандартний" складається з
заднього виду та виду спереду.Вид позаду

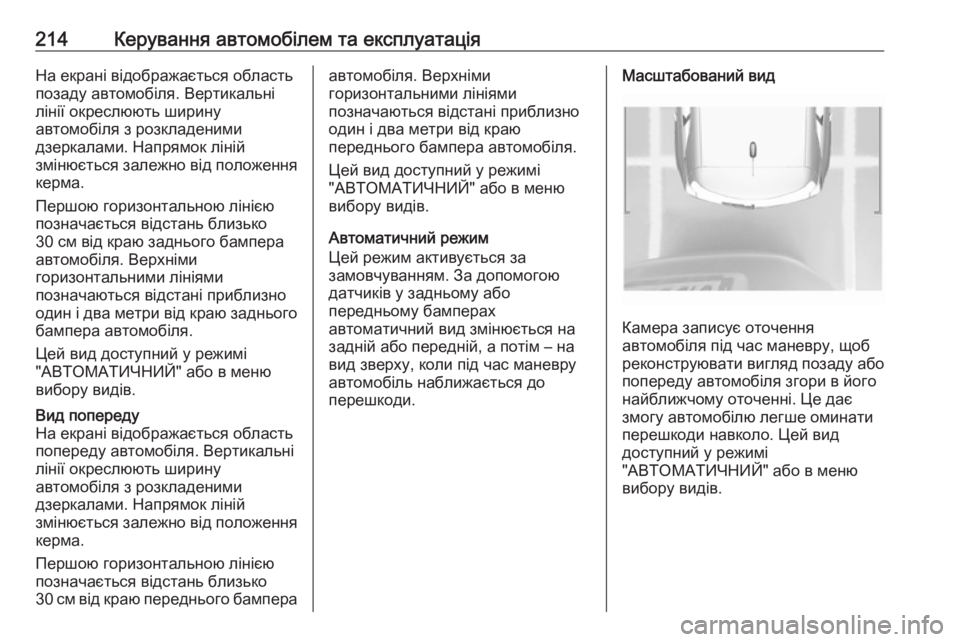

214Керування автомобілем та експлуатаціяНа екрані відображається область
позаду автомобіля. Вертикальні
лінії окреслюють ширину
автомобіля з розкладеними
дзеркалами. Напрямок ліній
змінюється залежно від положення
керма.
Першою горизонтальною лінією позначається відстань близько
30 см від краю заднього бампера
автомобіля. Верхніми
горизонтальними лініями
позначаються відстані приблизно
один і два метри від краю заднього
бампера автомобіля.
Цей вид доступний у режимі
"АВТОМАТИЧНИЙ" або в меню вибору видів.Вид попереду
На екрані відображається область
попереду автомобіля. Вертикальні
лінії окреслюють ширину
автомобіля з розкладеними
дзеркалами. Напрямок ліній
змінюється залежно від положення
керма.
Першою горизонтальною лінією позначається відстань близько
30 см від краю переднього бампераавтомобіля. Верхніми
горизонтальними лініями
позначаються відстані приблизно
один і два метри від краю
переднього бампера автомобіля.
Цей вид доступний у режимі
"АВТОМАТИЧНИЙ" або в меню вибору видів.
Автоматичний режим
Цей режим активується за
замовчуванням. За допомогою
датчиків у задньому або
передньому бамперах
автоматичний вид змінюється на
задній або передній, а потім – на
вид зверху, коли під час маневру
автомобіль наближається до
перешкоди.Масштабований вид
Камера записує оточення
автомобіля під час маневру, щоб
реконструювати вигляд позаду або
попереду автомобіля згори в його
найближчому оточенні. Це дає
змогу автомобілю легше оминати
перешкоди навколо. Цей вид
доступний у режимі
"АВТОМАТИЧНИЙ" або в меню
вибору видів.

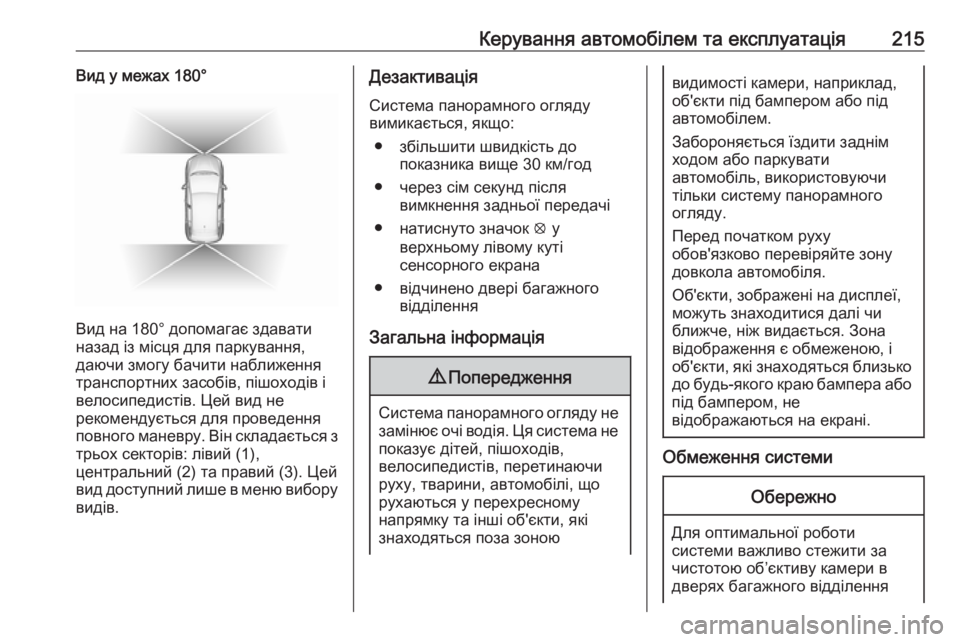

Керування автомобілем та експлуатація215Вид у межах 180°
Вид на 180° допомагає здавати
назад із місця для паркування,
даючи змогу бачити наближення транспортних засобів, пішоходів і
велосипедистів. Цей вид не
рекомендується для проведення
повного маневру. Він складається з трьох секторів: лівий (1),
центральний (2) та правий (3). Цей
вид доступний лише в меню вибору
видів.
Дезактивація
Система панорамного огляду
вимикається, якщо:
● збільшити швидкість до показника вище 30 км/год
● через сім секунд після вимкнення задньої передачі
● натиснуто значок q у
верхньому лівому куті
сенсорного екрана
● відчинено двері багажного відділення
Загальна інформація9 Попередження
Система панорамного огляду не
замінює очі водія. Ця система не показує дітей, пішоходів,
велосипедистів, перетинаючи
руху, тварини, автомобілі, що
рухаються у перехресному
напрямку та інші об'єкти, які
знаходяться поза зоною
видимості камери, наприклад,
об'єкти під бампером або під
автомобілем.
Забороняється їздити заднім
ходом або паркувати
автомобіль, використовуючи
тільки систему панорамного
огляду.
Перед початком руху
обов'язково перевіряйте зону
довкола автомобіля.
Об'єкти, зображені на дисплеї,
можуть знаходитися далі чи
ближче, ніж видається. Зона
відображення є обмеженою, і
об'єкти, які знаходяться близько до будь-якого краю бампера або
під бампером, не
відображаються на екрані.
Обмеження системи
Обережно
Для оптимальної роботи
системи важливо стежити за
чистотою об’єктиву камери в
дверях багажного відділення

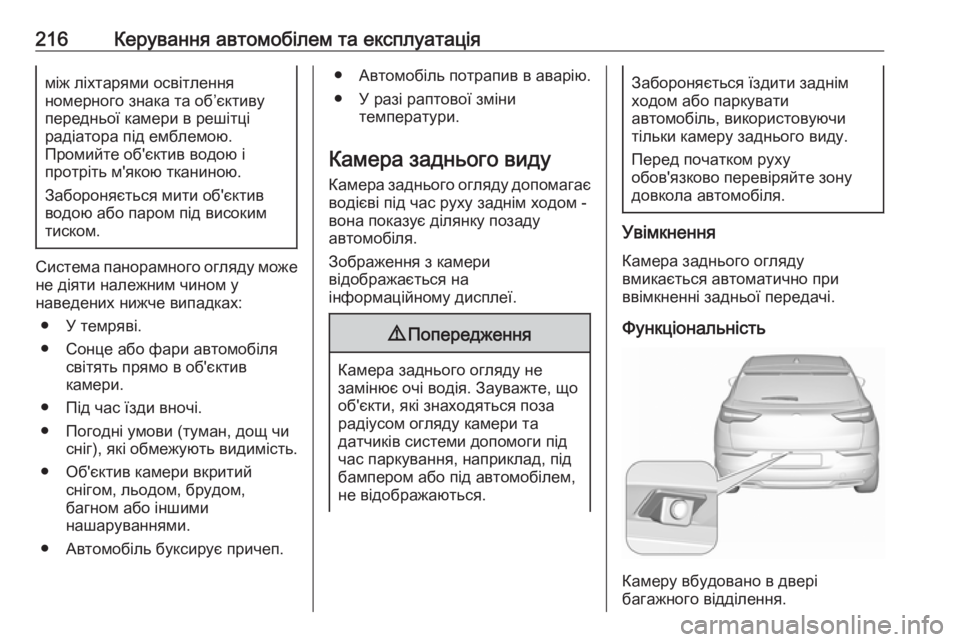

216Керування автомобілем та експлуатаціяміж ліхтарями освітлення
номерного знака та об’єктиву
передньої камери в решітці
радіатора під емблемою.
Промийте об'єктив водою і
протріть м'якою тканиною.
Забороняється мити об'єктив
водою або паром під високим
тиском.
Система панорамного огляду може не діяти належним чином у
наведених нижче випадках:
● У темряві.
● Сонце або фари автомобіля світять прямо в об'єктив
камери.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Об'єктив камери вкритий снігом, льодом, брудом,
багном або іншими
нашаруваннями.
● Автомобіль буксирує причеп.
● Автомобіль потрапив в аварію.
● У разі раптової зміни температури.
Камера заднього виду
Камера заднього огляду допомагає водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Зображення з камери
відображається на
інформаційному дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
датчиків системи допомоги під
час паркування, наприклад, під
бампером або під автомобілем,
не відображаються.
Забороняється їздити заднім
ходом або паркувати
автомобіль, використовуючи
тільки камеру заднього виду.
Перед початком руху
обов'язково перевіряйте зону
довкола автомобіля.
Увімкнення
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камеру вбудовано в двері
багажного відділення.

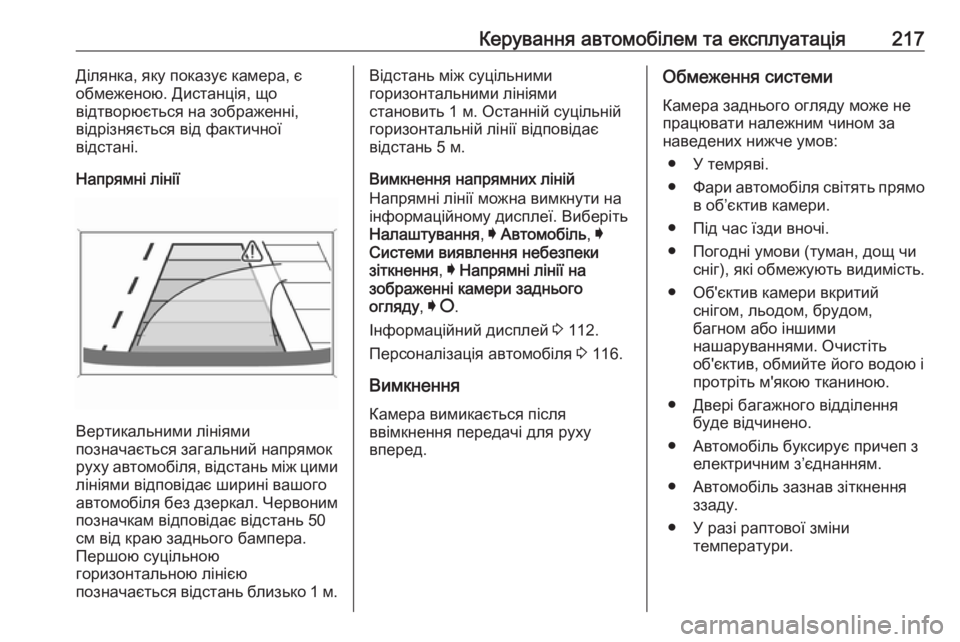

Керування автомобілем та експлуатація217Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Вертикальними лініями
позначається загальний напрямок
руху автомобіля, відстань між цими
лініями відповідає ширині вашого
автомобіля без дзеркал. Червоним
позначкам відповідає відстань 50
см від краю заднього бампера.
Першою суцільною
горизонтальною лінією
позначається відстань близько 1 м.
Відстань між суцільними
горизонтальними лініями
становить 1 м. Останній суцільній
горизонтальній лінії відповідає
відстань 5 м.
Вимкнення напрямних ліній
Напрямні лінії можна вимкнути на інформаційному дисплеї. Виберіть
Налаштування , I Автомобіль , I
Системи виявлення небезпеки
зіткнення , I Напрямні лінії на
зображенні камери заднього
огляду , I § .
Інформаційний дисплей 3 112.
Персоналізація автомобіля 3 116.
Вимкнення
Камера вимикається після
ввімкнення передачі для руху
вперед.Обмеження системи
Камера заднього огляду може не
працювати належним чином за
наведених нижче умов:
● У темряві.
● Фари автомобіля світять прямо
в об’єктив камери.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Об'єктив камери вкритий снігом, льодом, брудом,
багном або іншими
нашаруваннями. Очистіть
об'єктив, обмийте його водою і
протріть м'якою тканиною.
● Двері багажного відділення буде відчинено.
● Автомобіль буксирує причеп з електричним з’єднанням.
● Автомобіль зазнав зіткнення ззаду.
● У разі раптової зміни температури.

218Керування автомобілем та експлуатаціяСистема попередженняпро виїзд за межі смугируху
Система попередження про виїздза межі смуги руху стежить за
лініями розмітки, між якими
рухається автомобіль, за
допомогою фронтальної камери, розміщеної вгорі на лобовому склі.
Система розпізнає зміну смуги та попереджує водія в разі
ненавмисного відхилення від неї
відтворенням візуального та
звукового сигналів.
Під час визначення ненавмисного
відхилення від смуги система
керується такими критеріями:
● Указівники поворотів не активовано.
● Не натиснуто педаль гальм.
● Не натискається педаль акселератора і не відбувається
прискорення.9 Попередження
Ця система допомагає керувати
автомобілем, але за жодних
обставин не може замінити
потребу в пильності з боку водія.
Активація
Система попередження про виїзд
за межі смуги руху активується
після ввімкнення запалювання.
Якщо систему активовано,
індикатор у кнопці ½ не світиться.
Щоб активувати систему, коли вона вимкнена, натисніть ½.
Система працює, лише якщо
швидкість автомобіля є вищою
60 км/год, а також за наявності
розмітки смуги.
Як тільки система розпізнає
ненавмисне відхилення від смуги, контрольний індикатор ) почне
блимати жовтим кольором.
Водночас активується звуковий
сигнал.
Дезактивація
Щоб вимкнути систему, натисніть
½ . Якщо систему не активовано, у
кнопці ½ світиться індикатор.
Система не працює, якщо
швидкість руху автомобіля
становить менше 60 км/год.
