Page 71 of 287

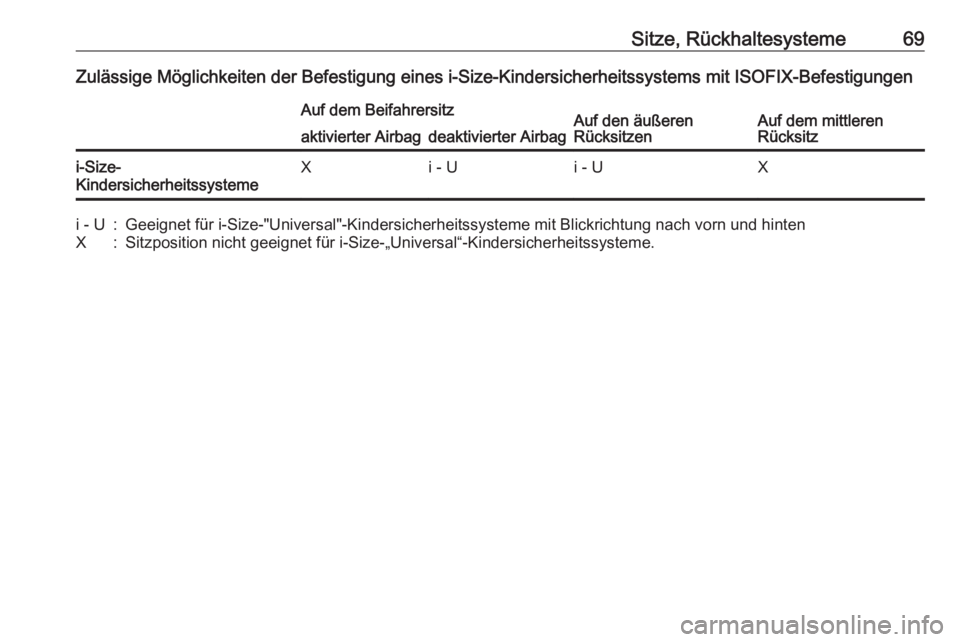

Sitze, Rückhaltesysteme69Zulässige Möglichkeiten der Befestigung eines i-Size-Kindersicherheitssystems mit ISOFIX-BefestigungenAuf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter Airbagi-Size-
KindersicherheitssystemeXi - Ui - UXi - U:Geeignet für i-Size-"Universal"-Kindersicherheitssysteme mit Blickrichtung nach vorn und hintenX:Sitzposition nicht geeignet für i-Size-„Universal“-Kindersicherheitssysteme.
Page 72 of 287

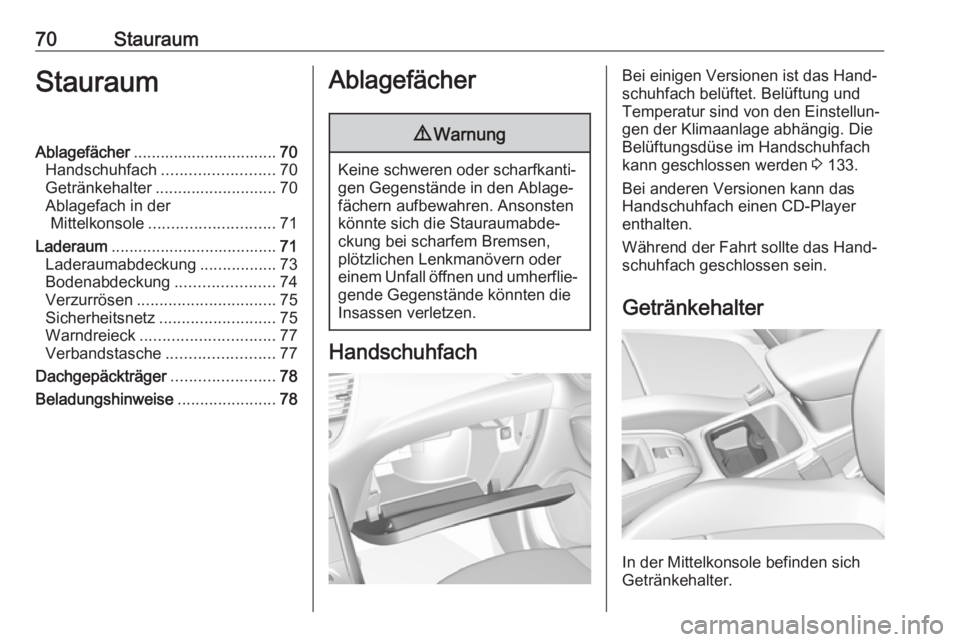

70StauraumStauraumAblagefächer................................ 70
Handschuhfach ......................... 70
Getränkehalter ........................... 70
Ablagefach in der Mittelkonsole ............................ 71
Laderaum ..................................... 71
Laderaumabdeckung .................73
Bodenabdeckung ......................74
Verzurrösen ............................... 75
Sicherheitsnetz .......................... 75
Warndreieck .............................. 77
Verbandstasche ........................77
Dachgepäckträger .......................78
Beladungshinweise ......................78Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich die Stauraumabde‐
ckung bei scharfem Bremsen,
plötzlichen Lenkmanövern oder
einem Unfall öffnen und umherflie‐
gende Gegenstände könnten die
Insassen verletzen.
Handschuhfach
Bei einigen Versionen ist das Hand‐
schuhfach belüftet. Belüftung und
Temperatur sind von den Einstellun‐
gen der Klimaanlage abhängig. Die
Belüftungsdüse im Handschuhfach
kann geschlossen werden 3 133.
Bei anderen Versionen kann das Handschuhfach einen CD-Player
enthalten.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
In der Mittelkonsole befinden sich
Getränkehalter.
Page 73 of 287

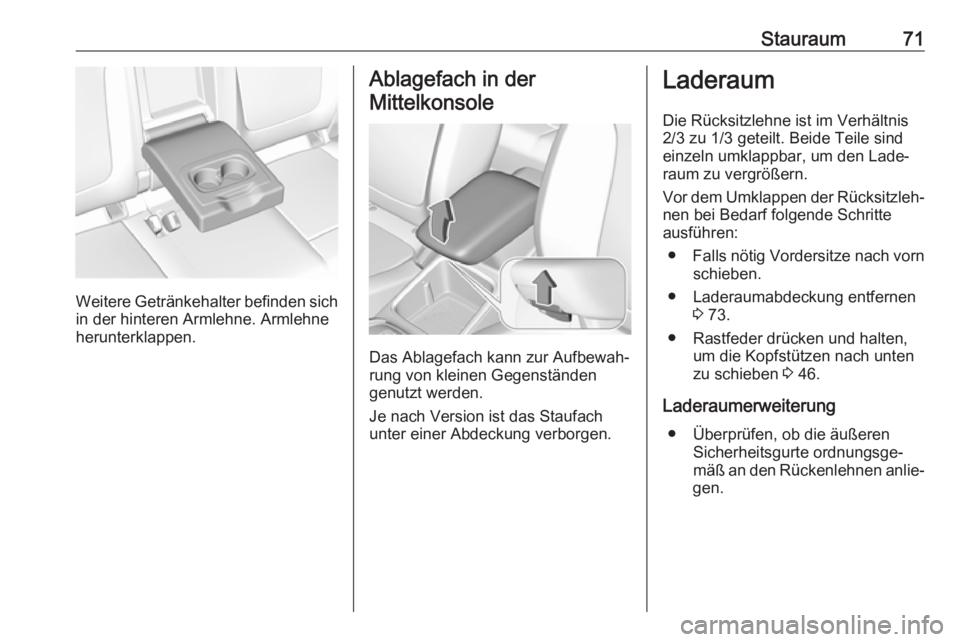

Stauraum71
Weitere Getränkehalter befinden sichin der hinteren Armlehne. Armlehne
herunterklappen.
Ablagefach in der
Mittelkonsole
Das Ablagefach kann zur Aufbewah‐
rung von kleinen Gegenständen
genutzt werden.
Je nach Version ist das Staufach
unter einer Abdeckung verborgen.
Laderaum
Die Rücksitzlehne ist im Verhältnis
2/3 zu 1/3 geteilt. Beide Teile sind einzeln umklappbar, um den Lade‐
raum zu vergrößern.
Vor dem Umklappen der Rücksitzleh‐
nen bei Bedarf folgende Schritte
ausführen:
● Falls nötig Vordersitze nach vorn
schieben.
● Laderaumabdeckung entfernen 3 73.
● Rastfeder drücken und halten, um die Kopfstützen nach unten
zu schieben 3 46.
Laderaumerweiterung ● Überprüfen, ob die äußeren Sicherheitsgurte ordnungsge‐mäß an den Rückenlehnen anlie‐
gen.
Page 74 of 287

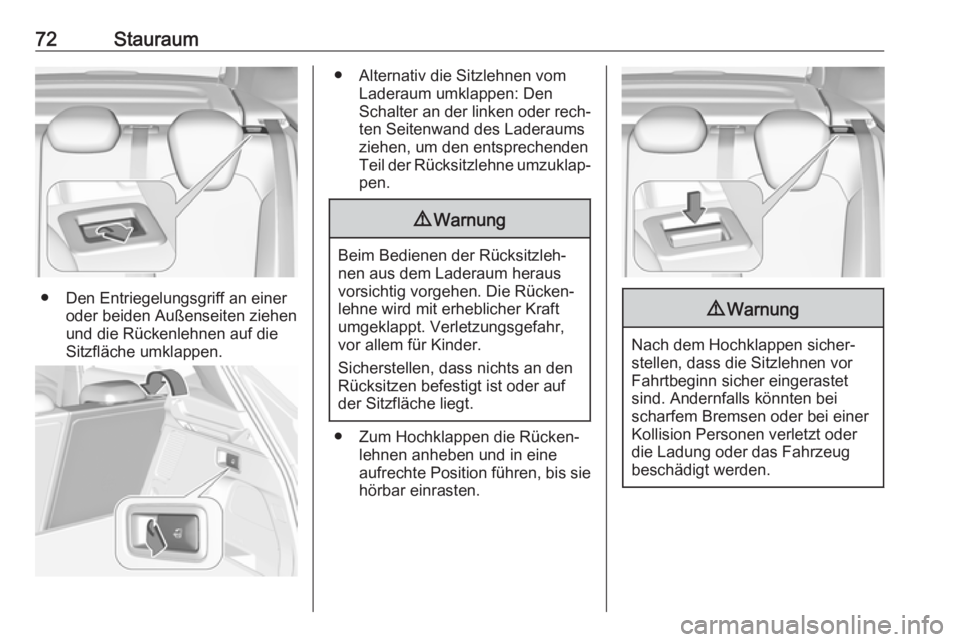

72Stauraum
● Den Entriegelungsgriff an eineroder beiden Außenseiten ziehen
und die Rückenlehnen auf die
Sitzfläche umklappen.
● Alternativ die Sitzlehnen vom Laderaum umklappen: Den
Schalter an der linken oder rech‐
ten Seitenwand des Laderaums
ziehen, um den entsprechenden
Teil der Rücksitzlehne umzuklap‐ pen.9 Warnung
Beim Bedienen der Rücksitzleh‐
nen aus dem Laderaum heraus
vorsichtig vorgehen. Die Rücken‐
lehne wird mit erheblicher Kraft
umgeklappt. Verletzungsgefahr,
vor allem für Kinder.
Sicherstellen, dass nichts an den
Rücksitzen befestigt ist oder auf
der Sitzfläche liegt.
● Zum Hochklappen die Rücken‐ lehnen anheben und in eine
aufrechte Position führen, bis sie
hörbar einrasten.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
Fahrtbeginn sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder
die Ladung oder das Fahrzeug
beschädigt werden.

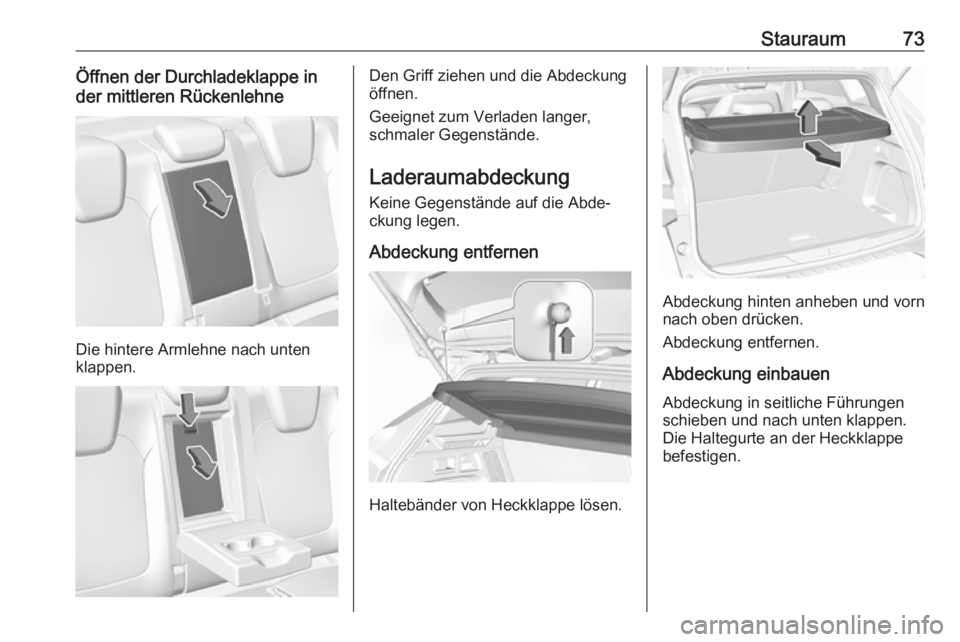

Page 75 of 287
Stauraum73Öffnen der Durchladeklappe in
der mittleren Rückenlehne
Die hintere Armlehne nach unten
klappen.
Den Griff ziehen und die Abdeckung
öffnen.
Geeignet zum Verladen langer,
schmaler Gegenstände.
Laderaumabdeckung Keine Gegenstände auf die Abde‐ckung legen.
Abdeckung entfernen
Haltebänder von Heckklappe lösen.
Abdeckung hinten anheben und vorn
nach oben drücken.
Abdeckung entfernen.
Abdeckung einbauen Abdeckung in seitliche Führungen
schieben und nach unten klappen.
Die Haltegurte an der Heckklappe
befestigen.
Page 76 of 287

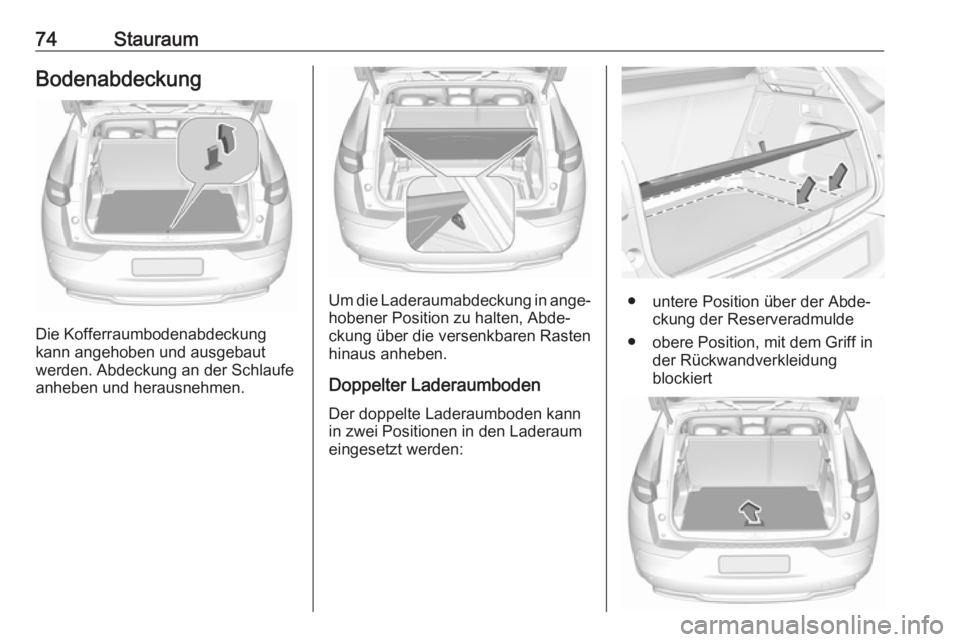

74StauraumBodenabdeckung
Die Kofferraumbodenabdeckung
kann angehoben und ausgebaut
werden. Abdeckung an der Schlaufe
anheben und herausnehmen.
Um die Laderaumabdeckung in ange‐ hobener Position zu halten, Abde‐
ckung über die versenkbaren Rasten
hinaus anheben.
Doppelter Laderaumboden Der doppelte Laderaumboden kann
in zwei Positionen in den Laderaum
eingesetzt werden:● untere Position über der Abde‐ ckung der Reserveradmulde
● obere Position, mit dem Griff in der Rückwandverkleidung
blockiert

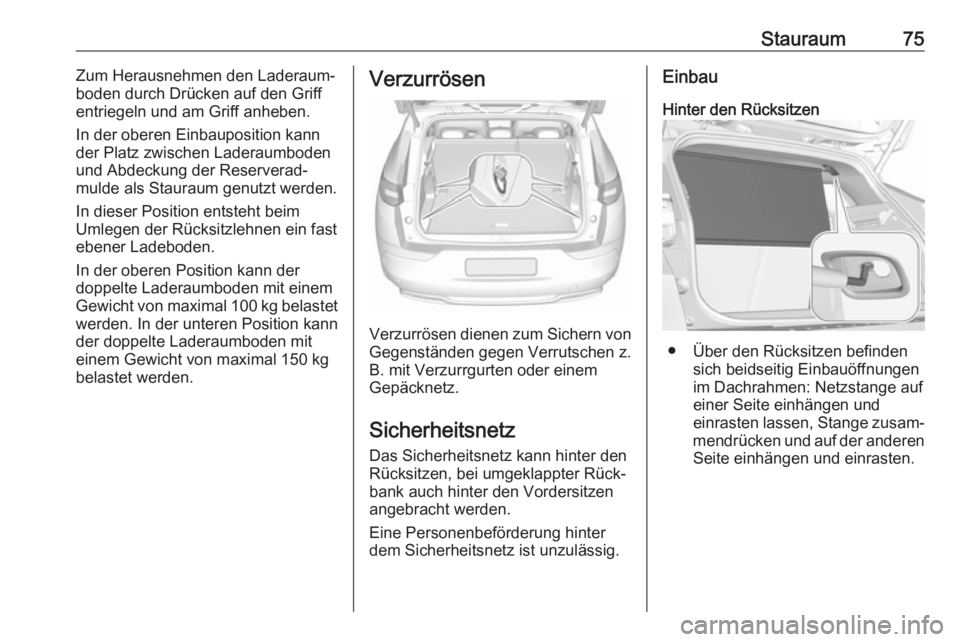

Page 77 of 287
Stauraum75Zum Herausnehmen den Laderaum‐
boden durch Drücken auf den Griff
entriegeln und am Griff anheben.
In der oberen Einbauposition kann
der Platz zwischen Laderaumboden
und Abdeckung der Reserverad‐
mulde als Stauraum genutzt werden.
In dieser Position entsteht beim
Umlegen der Rücksitzlehnen ein fast
ebener Ladeboden.
In der oberen Position kann der
doppelte Laderaumboden mit einem
Gewicht von maximal 100 kg belastet
werden. In der unteren Position kann
der doppelte Laderaumboden mit
einem Gewicht von maximal 150 kg
belastet werden.Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen z.
B. mit Verzurrgurten oder einem
Gepäcknetz.
Sicherheitsnetz
Das Sicherheitsnetz kann hinter den
Rücksitzen, bei umgeklappter Rück‐
bank auch hinter den Vordersitzen
angebracht werden.
Eine Personenbeförderung hinter
dem Sicherheitsnetz ist unzulässig.
Einbau
Hinter den Rücksitzen
● Über den Rücksitzen befinden sich beidseitig Einbauöffnungen
im Dachrahmen: Netzstange auf
einer Seite einhängen und
einrasten lassen, Stange zusam‐
mendrücken und auf der anderen Seite einhängen und einrasten.
Page 78 of 287

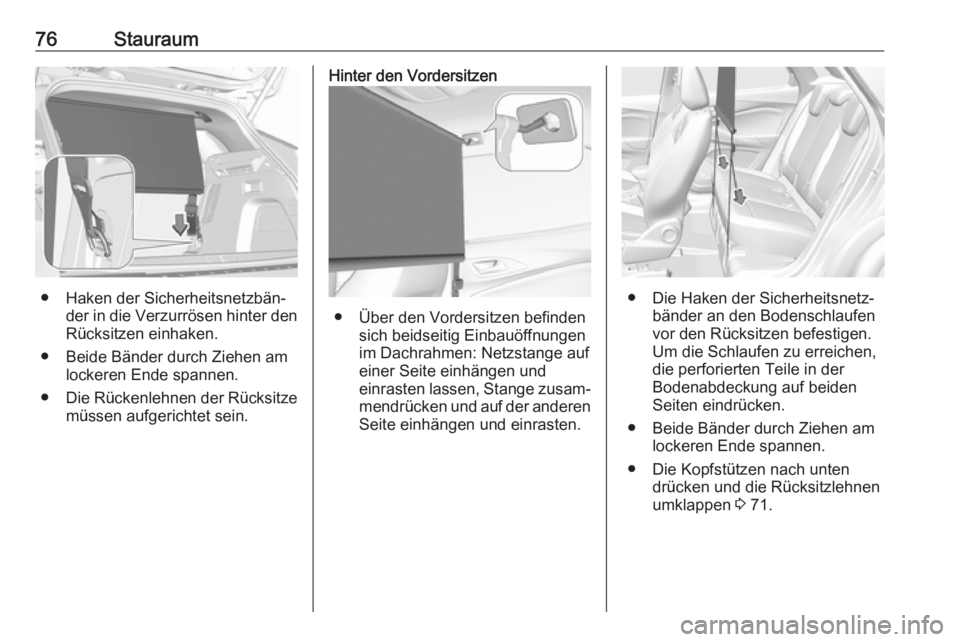

76Stauraum
● Haken der Sicherheitsnetzbän‐der in die Verzurrösen hinter denRücksitzen einhaken.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
● Die Rückenlehnen der Rücksitze
müssen aufgerichtet sein.
Hinter den Vordersitzen
● Über den Vordersitzen befinden sich beidseitig Einbauöffnungen
im Dachrahmen: Netzstange auf
einer Seite einhängen und
einrasten lassen, Stange zusam‐
mendrücken und auf der anderen Seite einhängen und einrasten.
● Die Haken der Sicherheitsnetz‐ bänder an den Bodenschlaufen
vor den Rücksitzen befestigen.
Um die Schlaufen zu erreichen,
die perforierten Teile in der
Bodenabdeckung auf beiden
Seiten eindrücken.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
● Die Kopfstützen nach unten drücken und die Rücksitzlehnenumklappen 3 71.
Page 79 of 287

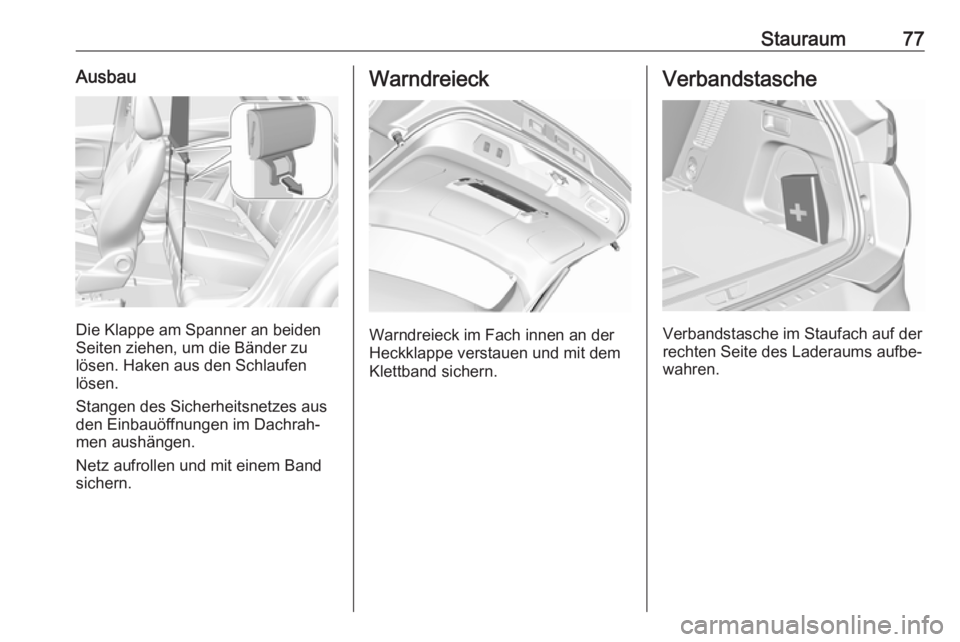

Stauraum77Ausbau
Die Klappe am Spanner an beiden
Seiten ziehen, um die Bänder zu
lösen. Haken aus den Schlaufen
lösen.
Stangen des Sicherheitsnetzes aus
den Einbauöffnungen im Dachrah‐
men aushängen.
Netz aufrollen und mit einem Band
sichern.
Warndreieck
Warndreieck im Fach innen an der
Heckklappe verstauen und mit dem
Klettband sichern.
Verbandstasche
Verbandstasche im Staufach auf der
rechten Seite des Laderaums aufbe‐
wahren.
Page 80 of 287
78StauraumDachgepäckträger
Aus Sicherheitsgründen und zur
Vermeidung von Dachbeschädigun‐
gen empfehlen wir, das für Ihr Fahr‐
zeug zugelassene Dachgepäckträ‐
gersystem zu verwenden.
Die Einbauanweisungen befolgen
und den Dachträger bei Nichtge‐
brauch entfernen.
Fahrzeuge mit Dachreling
Den Dachgepäckträger an der Dach‐
reling über den Montagepunkten in
den Türrahmen der Karosserie befes‐ tigen.
Fahrzeuge ohne Dachreling
Alle Türen öffnen.
Die Befestigungspunkte befinden
sich an jedem Türrahmen der Karos‐
serie.
Abdeckungen jedes Befestigungs‐
punkts entfernen und den Dachge‐
päckträger mit den beigefügten
Schrauben befestigen.
Beladungshinweise
● Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Die Sitzlehnen einrasten
lassen. Bei stapelbaren Gegen‐
ständen die schwereren nach
unten legen.
● Lose Gegenstände vor dem Verrutschen sichern, indem sie
mit Bändern an den Verzurrösen
befestigt werden 3 75.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
