OPEL GRANDLAND X 2019.75 Instrukcja obsługi (in Polish)

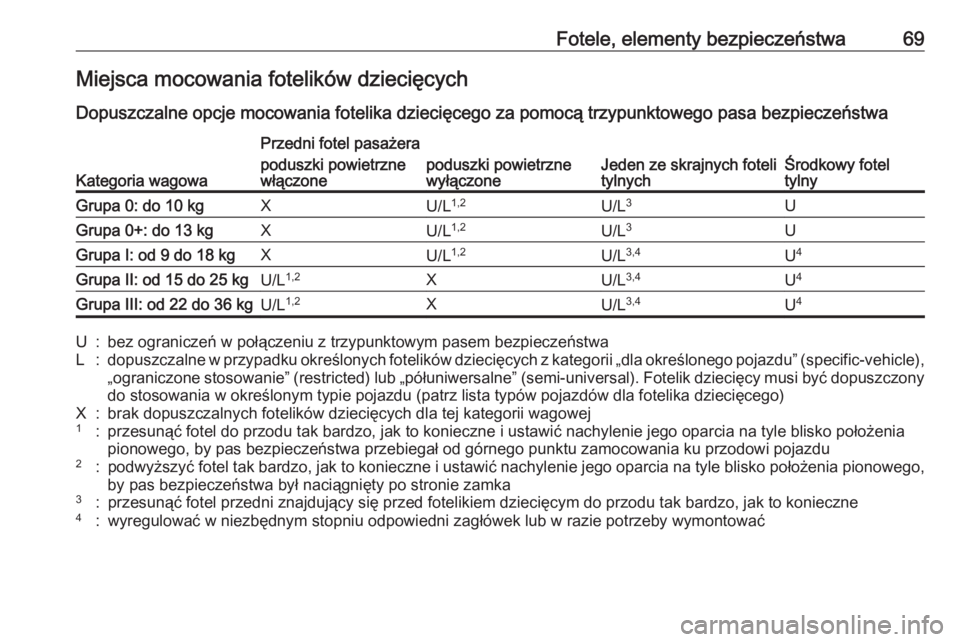

Fotele, elementy bezpieczeństwa69Miejsca mocowania fotelików dziecięcych
Dopuszczalne opcje mocowania fotelika dziecięcego za pomocą trzypunktowego pasa bezpieczeństwa
Kategoria wagowa
Przedni fotel pasażera
Jeden ze skrajnych foteli
tylnychŚrodkowy fotel
tylny
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneGrupa 0: do 10 kgXU/L 1,2U/L3UGrupa 0+: do 13 kgXU/L1,2U/L3UGrupa I: od 9 do 18 kgXU/L1,2U/L3,4U4Grupa II: od 15 do 25 kgU/L 1,2XU/L3,4U4Grupa III: od 22 do 36 kgU/L 1,2XU/L3,4U4U:bez ograniczeń w połączeniu z trzypunktowym pasem bezpieczeństwaL:dopuszczalne w przypadku określonych fotelików dziecięcych z kategorii „dla określonego pojazdu” (specific-vehicle),
„ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy musi być dopuszczony
do stosowania w określonym typie pojazdu (patrz lista typów pojazdów dla fotelika dziecięcego)X:brak dopuszczalnych fotelików dziecięcych dla tej kategorii wagowej1:przesunąć fotel do przodu tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia
pionowego, by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu2:podwyższyć fotel tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia pionowego,
by pas bezpieczeństwa był naciągnięty po stronie zamka3:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu tak bardzo, jak to konieczne4:wyregulować w niezbędnym stopniu odpowiedni zagłówek lub w razie potrzeby wymontować

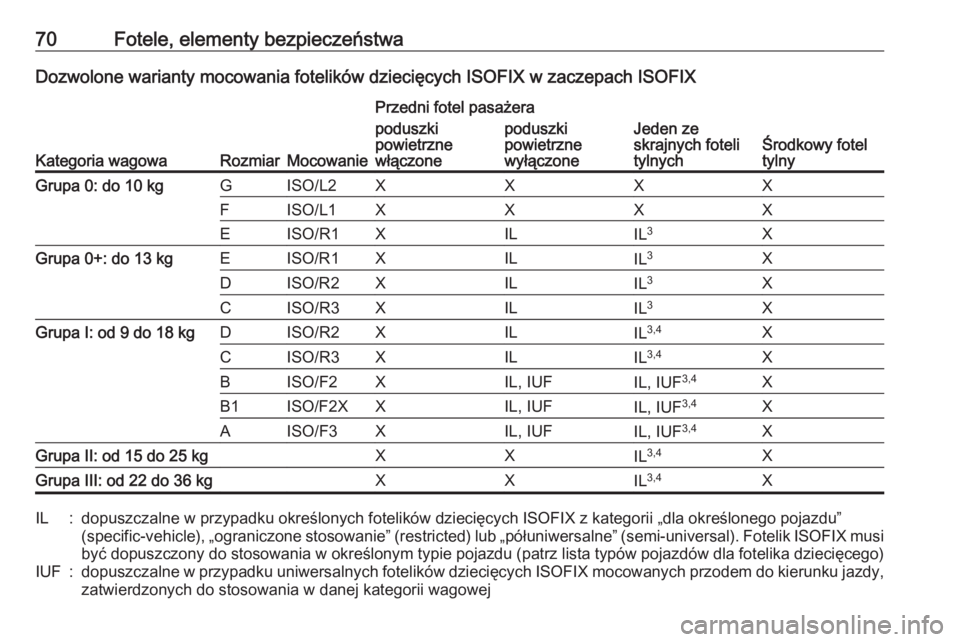

70Fotele, elementy bezpieczeństwaDozwolone warianty mocowania fotelików dziecięcych ISOFIX w zaczepach ISOFIX
Kategoria wagowaRozmiarMocowanie
Przedni fotel pasażera
Jeden ze
skrajnych foteli
tylnychŚrodkowy fotel
tylny
poduszki
powietrzne
włączonepoduszki
powietrzne
wyłączoneGrupa 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3XGrupa 0+: do 13 kgEISO/R1XILIL 3XDISO/R2XILIL3XCISO/R3XILIL3XGrupa I: od 9 do 18 kgDISO/R2XILIL 3,4XCISO/R3XILIL3,4XBISO/F2XIL, IUFIL, IUF 3,4XB1ISO/F2XXIL, IUFIL, IUF 3,4XAISO/F3XIL, IUFIL, IUF3,4XGrupa II: od 15 do 25 kgXXIL3,4XGrupa III: od 22 do 36 kgXXIL3,4XIL:dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik ISOFIX musi być dopuszczony do stosowania w określonym typie pojazdu (patrz lista typów pojazdów dla fotelika dziecięcego)IUF:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy, zatwierdzonych do stosowania w danej kategorii wagowej

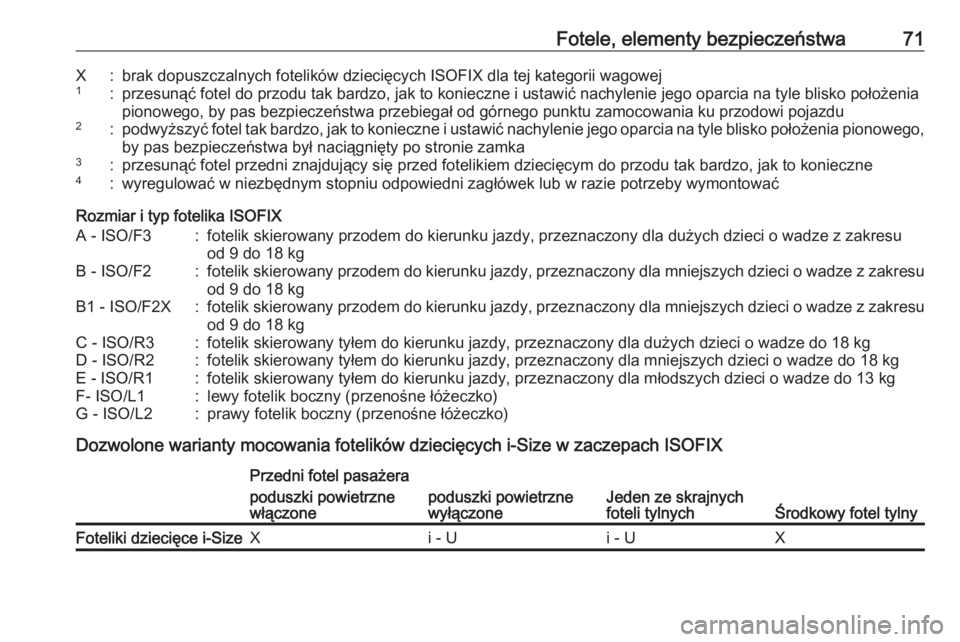

Fotele, elementy bezpieczeństwa71X:brak dopuszczalnych fotelików dziecięcych ISOFIX dla tej kategorii wagowej1:przesunąć fotel do przodu tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia
pionowego, by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku przodowi pojazdu2:podwyższyć fotel tak bardzo, jak to konieczne i ustawić nachylenie jego oparcia na tyle blisko położenia pionowego, by pas bezpieczeństwa był naciągnięty po stronie zamka3:przesunąć fotel przedni znajdujący się przed fotelikiem dziecięcym do przodu tak bardzo, jak to konieczne4:wyregulować w niezbędnym stopniu odpowiedni zagłówek lub w razie potrzeby wymontować
Rozmiar i typ fotelika ISOFIX
A - ISO/F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kgB - ISO/F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgB1 - ISO/F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kgC - ISO/R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kgD - ISO/R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kgE - ISO/R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kgF- ISO/L1:lewy fotelik boczny (przenośne łóżeczko)G - ISO/L2:prawy fotelik boczny (przenośne łóżeczko)
Dozwolone warianty mocowania fotelików dziecięcych i-Size w zaczepach ISOFIX
Przedni fotel pasażera
Jeden ze skrajnych
foteli tylnychŚrodkowy fotel tylny
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneFoteliki dziecięce i-SizeXi - Ui - UX

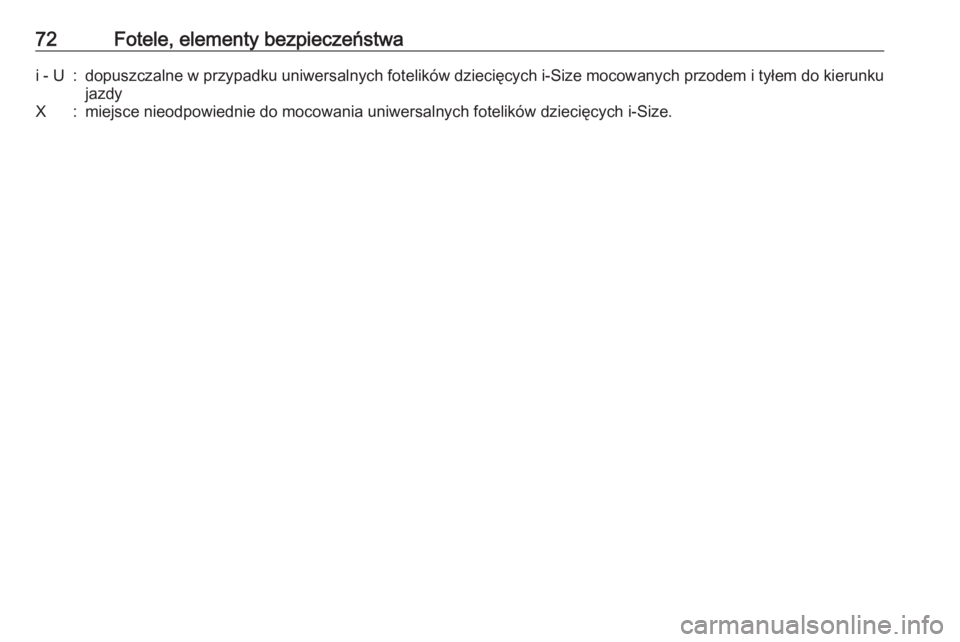

72Fotele, elementy bezpieczeństwai - U:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych i-Size mocowanych przodem i tyłem do kierunku
jazdyX:miejsce nieodpowiednie do mocowania uniwersalnych fotelików dziecięcych i-Size.

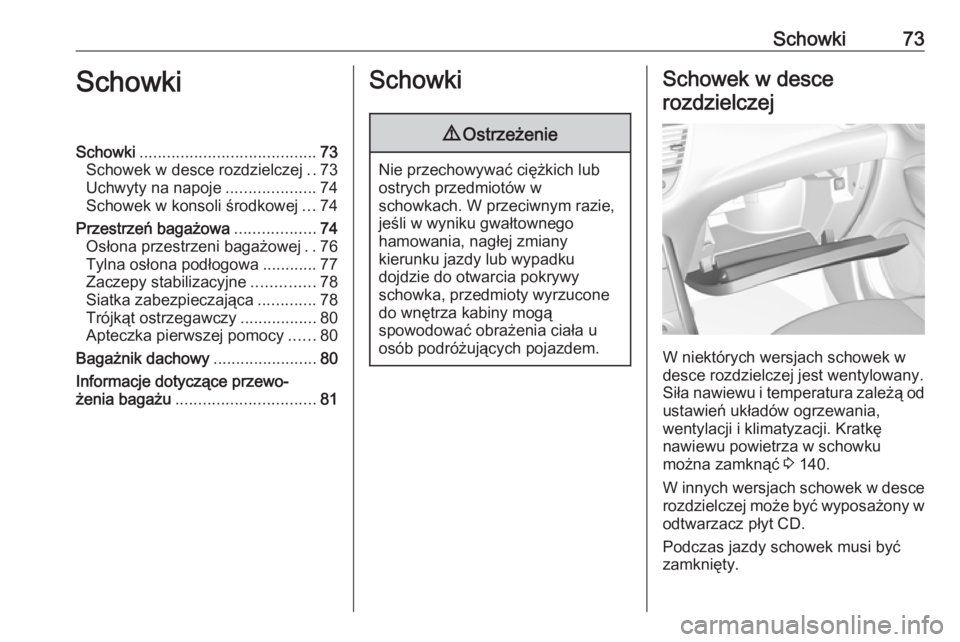

Schowki73SchowkiSchowki....................................... 73
Schowek w desce rozdzielczej ..73
Uchwyty na napoje ....................74
Schowek w konsoli środkowej ...74
Przestrzeń bagażowa ..................74
Osłona przestrzeni bagażowej ..76
Tylna osłona podłogowa ............77
Zaczepy stabilizacyjne ..............78
Siatka zabezpieczająca .............78
Trójkąt ostrzegawczy .................80
Apteczka pierwszej pomocy ......80
Bagażnik dachowy .......................80
Informacje dotyczące przewo‐
żenia bagażu ............................... 81Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W niektórych wersjach schowek w
desce rozdzielczej jest wentylowany.
Siła nawiewu i temperatura zależą od ustawień układów ogrzewania,
wentylacji i klimatyzacji. Kratkę
nawiewu powietrza w schowku
można zamknąć 3 140.
W innych wersjach schowek w desce
rozdzielczej może być wyposażony w
odtwarzacz płyt CD.
Podczas jazdy schowek musi być zamknięty.

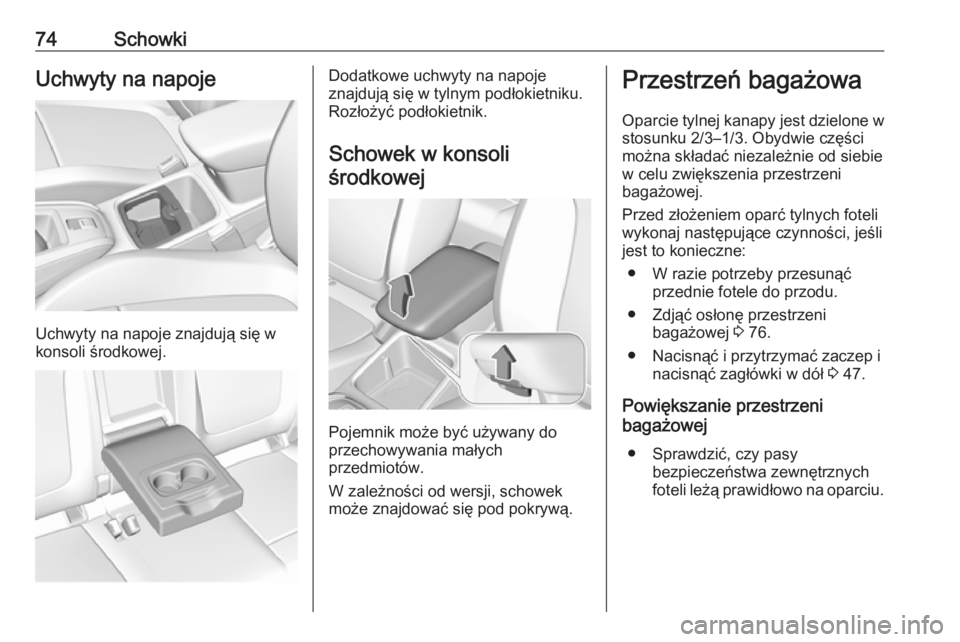

74SchowkiUchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli środkowej.
Dodatkowe uchwyty na napoje
znajdują się w tylnym podłokietniku.
Rozłożyć podłokietnik.
Schowek w konsoliśrodkowej
Pojemnik może być używany do
przechowywania małych
przedmiotów.
W zależności od wersji, schowek może znajdować się pod pokrywą.
Przestrzeń bagażowa
Oparcie tylnej kanapy jest dzielone w
stosunku 2/3–1/3. Obydwie części
można składać niezależnie od siebie
w celu zwiększenia przestrzeni
bagażowej.
Przed złożeniem oparć tylnych foteli
wykonaj następujące czynności, jeśli
jest to konieczne:
● W razie potrzeby przesunąć przednie fotele do przodu.
● Zdjąć osłonę przestrzeni bagażowej 3 76.
● Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 47.
Powiększanie przestrzeni
bagażowej
● Sprawdzić, czy pasy bezpieczeństwa zewnętrznych
foteli leżą prawidłowo na oparciu.

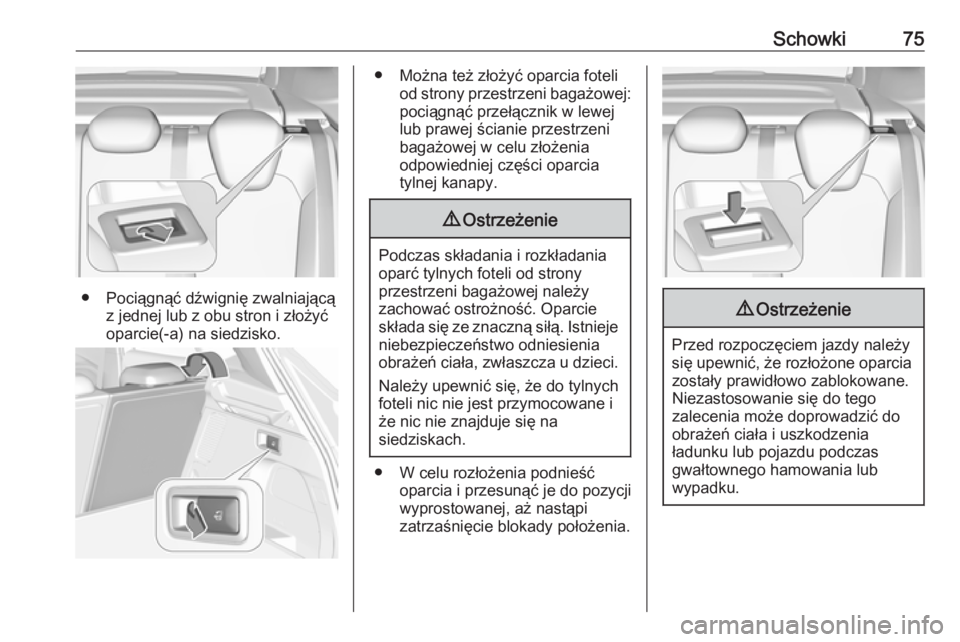

Schowki75
● Pociągnąć dźwignię zwalniającąz jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
● Można też złożyć oparcia foteli od strony przestrzeni bagażowej:
pociągnąć przełącznik w lewej
lub prawej ścianie przestrzeni
bagażowej w celu złożenia
odpowiedniej części oparcia
tylnej kanapy.9 Ostrzeżenie
Podczas składania i rozkładania
oparć tylnych foteli od strony
przestrzeni bagażowej należy
zachować ostrożność. Oparcie
składa się ze znaczną siłą. Istnieje niebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Należy upewnić się, że do tylnychfoteli nic nie jest przymocowane iże nic nie znajduje się na
siedziskach.
● W celu rozłożenia podnieść oparcia i przesunąć je do pozycji
wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.

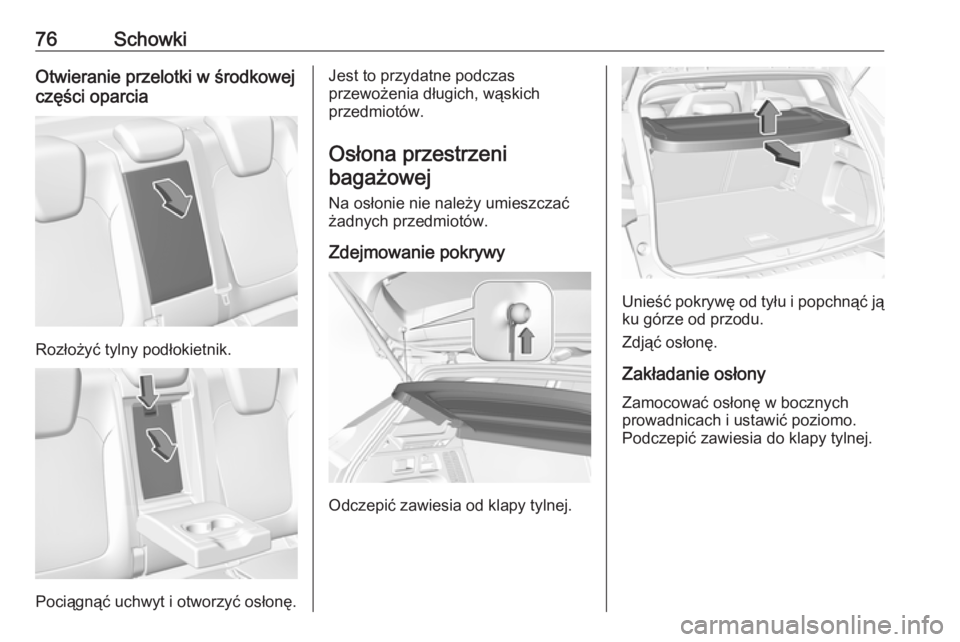

76SchowkiOtwieranie przelotki w środkowej
części oparcia
Rozłożyć tylny podłokietnik.
Pociągnąć uchwyt i otworzyć osłonę.
Jest to przydatne podczas
przewożenia długich, wąskich
przedmiotów.
Osłona przestrzeni bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
Zdejmowanie pokrywy
Odczepić zawiesia od klapy tylnej.
Unieść pokrywę od tyłu i popchnąć ją
ku górze od przodu.
Zdjąć osłonę.
Zakładanie osłony
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo. Podczepić zawiesia do klapy tylnej.

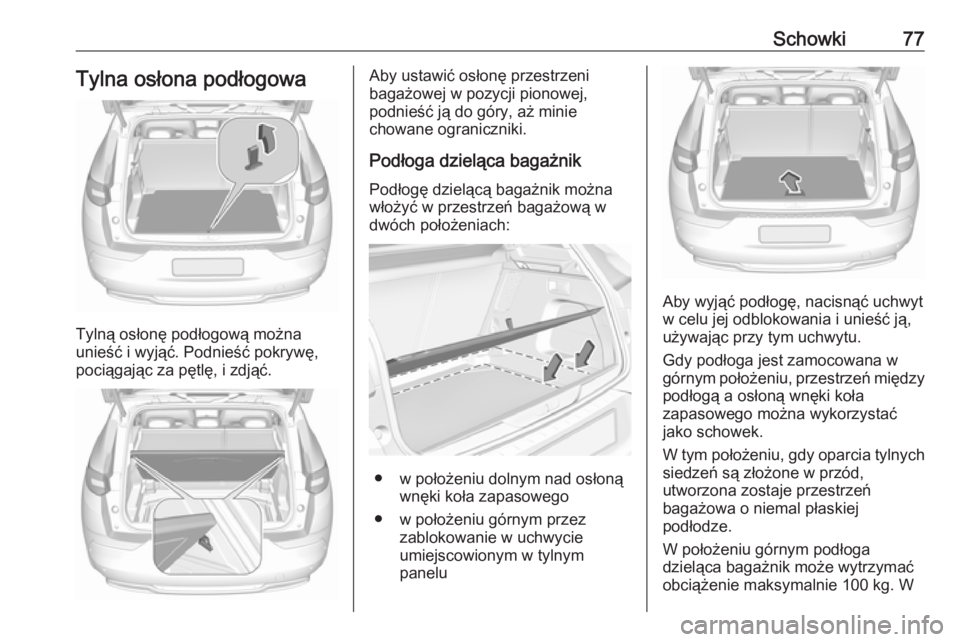

Schowki77Tylna osłona podłogowa
Tylną osłonę podłogową można
unieść i wyjąć. Podnieść pokrywę,
pociągając za pętlę, i zdjąć.
Aby ustawić osłonę przestrzeni
bagażowej w pozycji pionowej,
podnieść ją do góry, aż minie
chowane ograniczniki.
Podłoga dzieląca bagażnik
Podłogę dzielącą bagażnik można
włożyć w przestrzeń bagażową w
dwóch położeniach:
● w położeniu dolnym nad osłoną wnęki koła zapasowego
● w położeniu górnym przez zablokowanie w uchwycie
umiejscowionym w tylnym
panelu
Aby wyjąć podłogę, nacisnąć uchwyt w celu jej odblokowania i unieść ją,
używając przy tym uchwytu.
Gdy podłoga jest zamocowana w
górnym położeniu, przestrzeń między
podłogą a osłoną wnęki koła
zapasowego można wykorzystać
jako schowek.
W tym położeniu, gdy oparcia tylnych
siedzeń są złożone w przód,
utworzona zostaje przestrzeń
bagażowa o niemal płaskiej
podłodze.
W położeniu górnym podłoga
dzieląca bagażnik może wytrzymać
obciążenie maksymalnie 100 kg. W

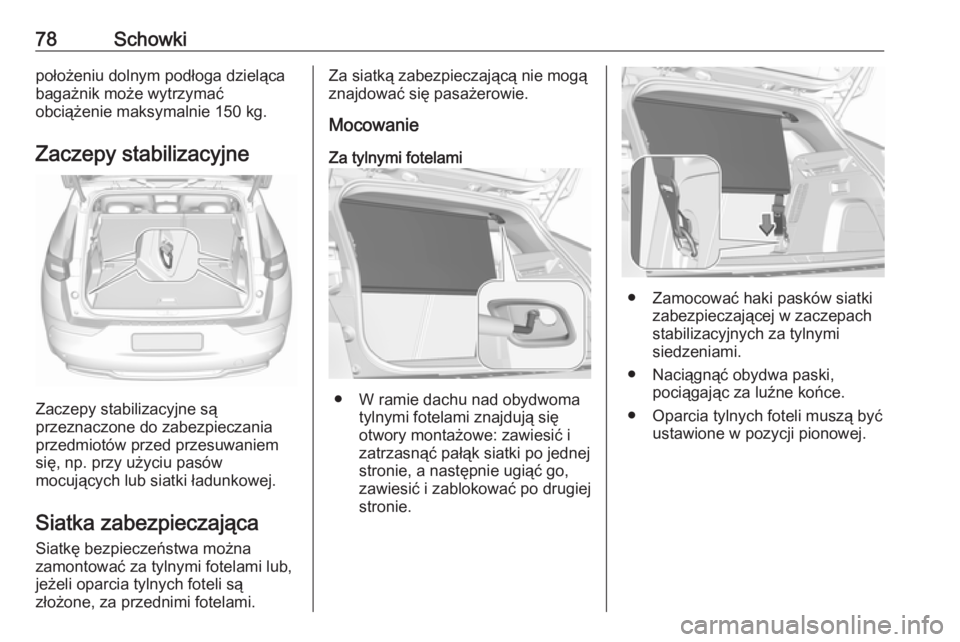

78Schowkipołożeniu dolnym podłoga dzielącabagażnik może wytrzymać
obciążenie maksymalnie 150 kg.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
Siatka zabezpieczająca
Siatkę bezpieczeństwa można
zamontować za tylnymi fotelami lub,
jeżeli oparcia tylnych foteli są
złożone, za przednimi fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Mocowanie
Za tylnymi fotelami
● W ramie dachu nad obydwoma tylnymi fotelami znajdują się
otwory montażowe: zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w zaczepach
stabilizacyjnych za tylnymi
siedzeniami.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Oparcia tylnych foteli muszą być ustawione w pozycji pionowej.
