OPEL GRANDLAND X 2019.75 Manual de Instruções (in Portugues)

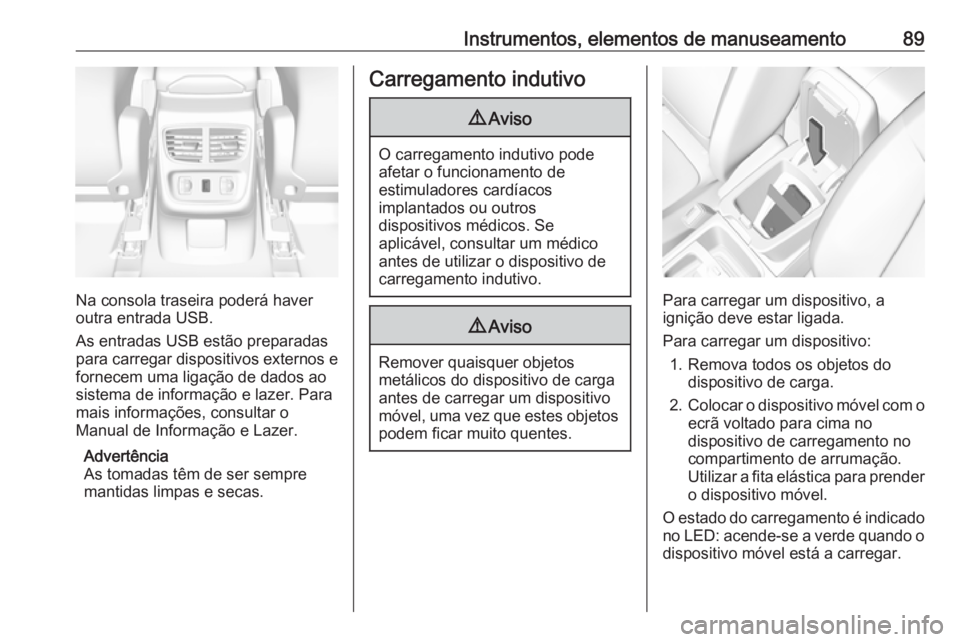

Instrumentos, elementos de manuseamento89
Na consola traseira poderá haver
outra entrada USB.
As entradas USB estão preparadas
para carregar dispositivos externos e
fornecem uma ligação de dados ao
sistema de informação e lazer. Para
mais informações, consultar o
Manual de Informação e Lazer.
Advertência
As tomadas têm de ser sempre
mantidas limpas e secas.
Carregamento indutivo9 Aviso
O carregamento indutivo pode
afetar o funcionamento de
estimuladores cardíacos
implantados ou outros
dispositivos médicos. Se
aplicável, consultar um médico
antes de utilizar o dispositivo de
carregamento indutivo.
9 Aviso
Remover quaisquer objetos
metálicos do dispositivo de carga
antes de carregar um dispositivo
móvel, uma vez que estes objetos
podem ficar muito quentes.
Para carregar um dispositivo, a
ignição deve estar ligada.
Para carregar um dispositivo: 1. Remova todos os objetos do dispositivo de carga.
2. Colocar o dispositivo móvel com o
ecrã voltado para cima no
dispositivo de carregamento no
compartimento de arrumação.
Utilizar a fita elástica para prender
o dispositivo móvel.
O estado do carregamento é indicado no LED: acende-se a verde quando o
dispositivo móvel está a carregar.

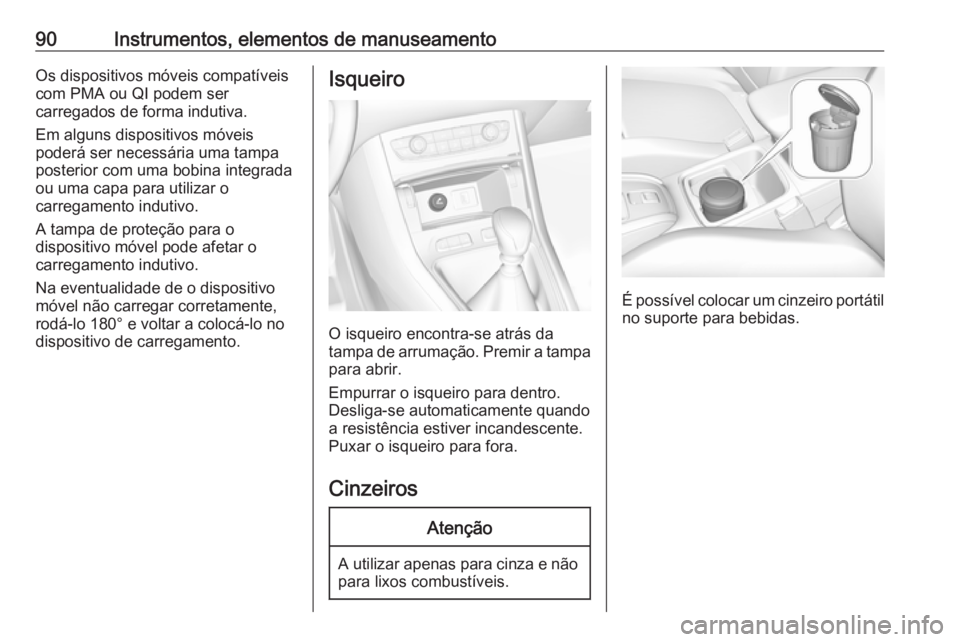

90Instrumentos, elementos de manuseamentoOs dispositivos móveis compatíveis
com PMA ou QI podem ser
carregados de forma indutiva.
Em alguns dispositivos móveis
poderá ser necessária uma tampa
posterior com uma bobina integrada
ou uma capa para utilizar o
carregamento indutivo.
A tampa de proteção para o
dispositivo móvel pode afetar o
carregamento indutivo.
Na eventualidade de o dispositivo
móvel não carregar corretamente,
rodá-lo 180° e voltar a colocá-lo no
dispositivo de carregamento.Isqueiro
O isqueiro encontra-se atrás da
tampa de arrumação. Premir a tampa
para abrir.
Empurrar o isqueiro para dentro.
Desliga-se automaticamente quando
a resistência estiver incandescente.
Puxar o isqueiro para fora.
Cinzeiros
Atenção
A utilizar apenas para cinza e nãopara lixos combustíveis.
É possível colocar um cinzeiro portátil no suporte para bebidas.

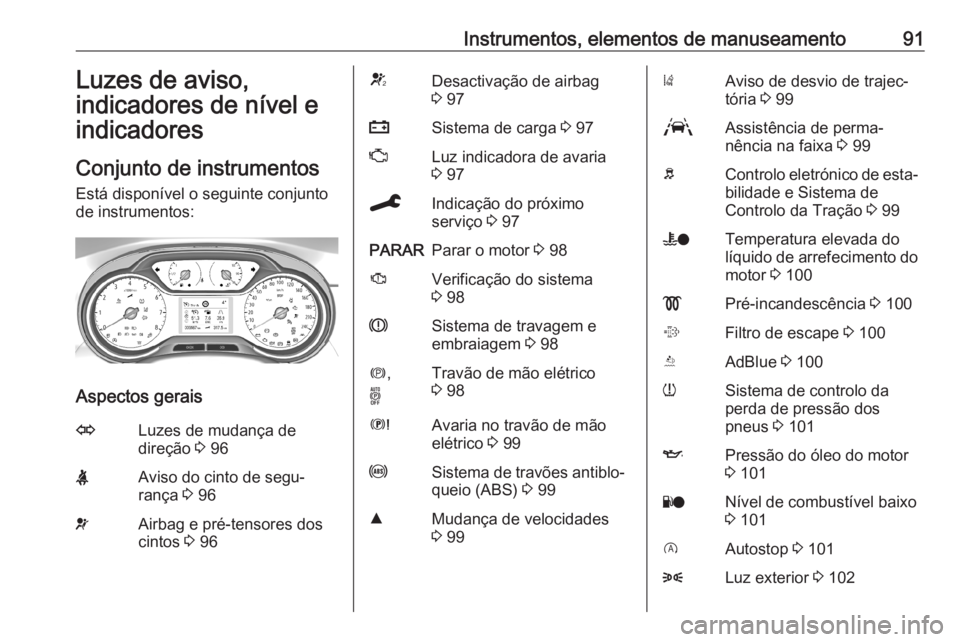

Instrumentos, elementos de manuseamento91Luzes de aviso,
indicadores de nível e
indicadores
Conjunto de instrumentos Está disponível o seguinte conjunto
de instrumentos:
Aspectos gerais
OLuzes de mudança de
direção 3 96XAviso do cinto de segu‐
rança 3 96vAirbag e pré-tensores dos
cintos 3 96VDesactivação de airbag
3 97pSistema de carga 3 97ZLuz indicadora de avaria
3 97CIndicação do próximo
serviço 3 97PARARParar o motor 3 98JVerificação do sistema
3 98RSistema de travagem e
embraiagem 3 98m ,
oTravão de mão elétrico
3 98EAvaria no travão de mão
elétrico 3 99uSistema de travões antiblo‐
queio (ABS) 3 99RMudança de velocidades
3 99)Aviso de desvio de trajec‐
tória 3 99LAssistência de perma‐
nência na faixa 3 99bControlo eletrónico de esta‐
bilidade e Sistema de
Controlo da Tração 3 99WoTemperatura elevada do
líquido de arrefecimento do motor 3 100!Pré-incandescência 3 100%Filtro de escape 3 100YAdBlue 3 100wSistema de controlo da
perda de pressão dos
pneus 3 101IPressão do óleo do motor
3 101YoNível de combustível baixo
3 101DAutostop 3 1018Luz exterior 3 102

92Instrumentos, elementos de manuseamento9Luzes de médios 3 102CLuzes de máximos 3 102fAssistência dos máximos
3 102>Faróis de nevoeiro 3 102øLuz de nevoeiro traseira
3 102 cruzeiro 3 102BAviso de ângulo morto
3 103ØTravagem de Emergência
Ativa 3 103ßLimitador de velocidade
3 103hPorta aberta 3 103Velocímetro
Indica a velocidade do veículo.
Conta-quilómetros A distância registada total é
apresentada em quilómetros.
Centro de Informação ao
Condutor
Conta-quilómetros parcial

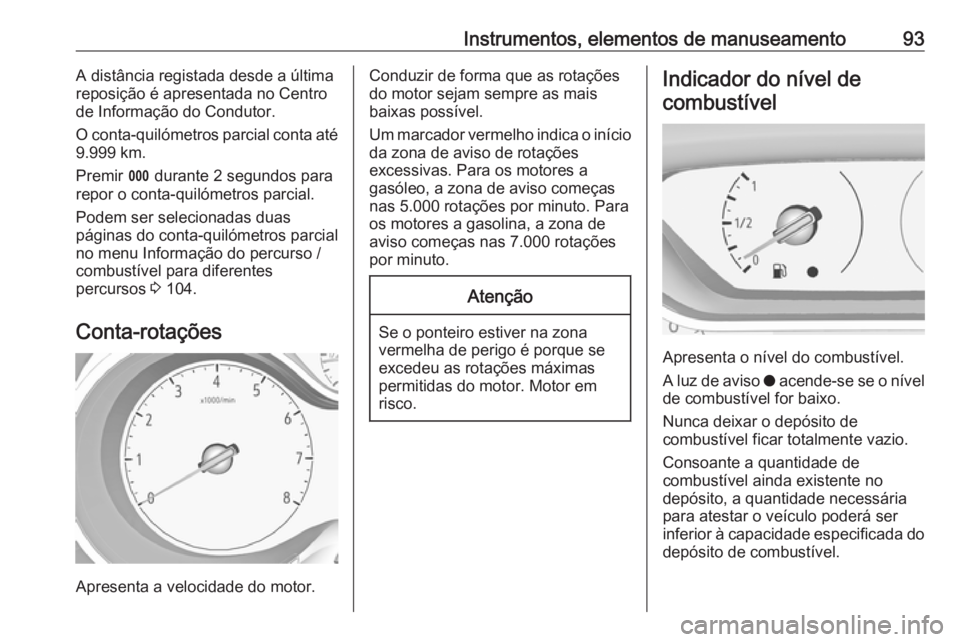

Instrumentos, elementos de manuseamento93A distância registada desde a última
reposição é apresentada no Centro
de Informação do Condutor.
O conta-quilómetros parcial conta até
9.999 km.
Premir L durante 2 segundos para
repor o conta-quilómetros parcial.
Podem ser selecionadas duas
páginas do conta-quilómetros parcial
no menu Informação do percurso /
combustível para diferentes
percursos 3 104.
Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma que as rotações
do motor sejam sempre as mais
baixas possível.
Um marcador vermelho indica o início
da zona de aviso de rotações
excessivas. Para os motores a
gasóleo, a zona de aviso começas
nas 5.000 rotações por minuto. Para
os motores a gasolina, a zona de
aviso começas nas 7.000 rotações
por minuto.Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Apresenta o nível do combustível.
A luz de aviso o acende-se se o nível
de combustível for baixo.
Nunca deixar o depósito de
combustível ficar totalmente vazio.
Consoante a quantidade de
combustível ainda existente no
depósito, a quantidade necessária
para atestar o veículo poderá ser
inferior à capacidade especificada do depósito de combustível.

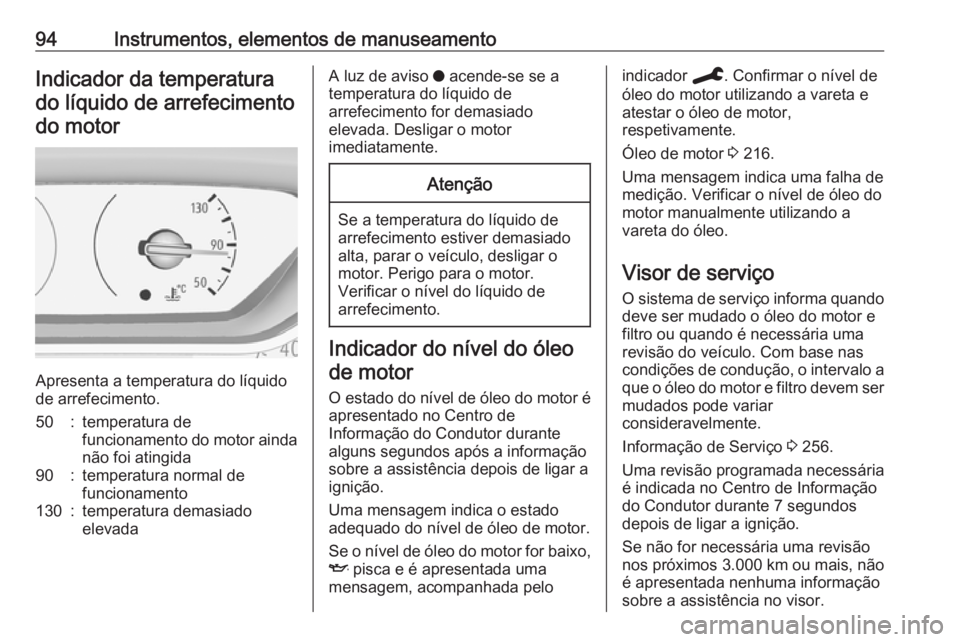

94Instrumentos, elementos de manuseamentoIndicador da temperaturado líquido de arrefecimento do motor
Apresenta a temperatura do líquido
de arrefecimento.
50:temperatura de
funcionamento do motor ainda
não foi atingida90:temperatura normal de
funcionamento130:temperatura demasiado
elevadaA luz de aviso o acende-se se a
temperatura do líquido de
arrefecimento for demasiado
elevada. Desligar o motor
imediatamente.Atenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Indicador do nível do óleo
de motor
O estado do nível de óleo do motor é
apresentado no Centro de
Informação do Condutor durante
alguns segundos após a informação
sobre a assistência depois de ligar a
ignição.
Uma mensagem indica o estado
adequado do nível de óleo de motor.
Se o nível de óleo do motor for baixo, I pisca e é apresentada uma
mensagem, acompanhada pelo
indicador C. Confirmar o nível de
óleo do motor utilizando a vareta e
atestar o óleo de motor,
respetivamente.
Óleo de motor 3 216.
Uma mensagem indica uma falha de
medição. Verificar o nível de óleo do
motor manualmente utilizando a
vareta do óleo.
Visor de serviço O sistema de serviço informa quando
deve ser mudado o óleo do motor e
filtro ou quando é necessária uma
revisão do veículo. Com base nas
condições de condução, o intervalo a que o óleo do motor e filtro devem ser
mudados pode variar
consideravelmente.
Informação de Serviço 3 256.
Uma revisão programada necessária
é indicada no Centro de Informação
do Condutor durante 7 segundos
depois de ligar a ignição.
Se não for necessária uma revisão nos próximos 3.000 km ou mais, não
é apresentada nenhuma informação
sobre a assistência no visor.

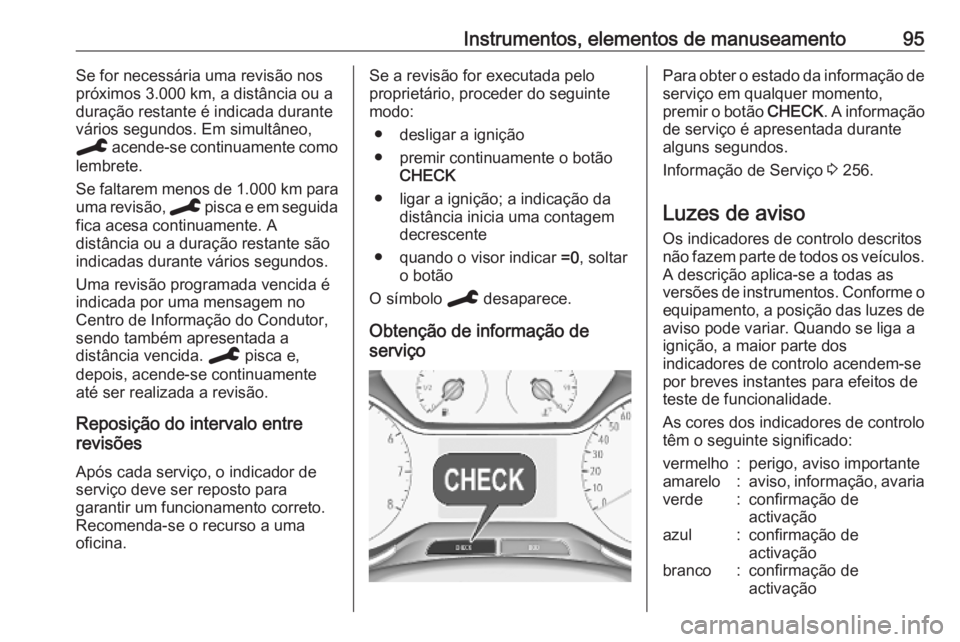

Instrumentos, elementos de manuseamento95Se for necessária uma revisão nos
próximos 3.000 km, a distância ou a
duração restante é indicada durante
vários segundos. Em simultâneo,
C acende-se continuamente como
lembrete.
Se faltarem menos de 1.000 km para
uma revisão, C pisca e em seguida
fica acesa continuamente. A
distância ou a duração restante são
indicadas durante vários segundos.
Uma revisão programada vencida é
indicada por uma mensagem no
Centro de Informação do Condutor,
sendo também apresentada a
distância vencida. C pisca e,
depois, acende-se continuamente até ser realizada a revisão.
Reposição do intervalo entre
revisões
Após cada serviço, o indicador de
serviço deve ser reposto para
garantir um funcionamento correto.
Recomenda-se o recurso a uma
oficina.Se a revisão for executada pelo
proprietário, proceder do seguinte
modo:
● desligar a ignição
● premir continuamente o botão CHECK
● ligar a ignição; a indicação da distância inicia uma contagem
decrescente
● quando o visor indicar =0, soltar
o botão
O símbolo C desaparece.
Obtenção de informação de
serviçoPara obter o estado da informação de serviço em qualquer momento,
premir o botão CHECK. A informação
de serviço é apresentada durante
alguns segundos.
Informação de Serviço 3 256.
Luzes de aviso Os indicadores de controlo descritos
não fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos. Conforme o
equipamento, a posição das luzes de
aviso pode variar. Quando se liga a ignição, a maior parte dos
indicadores de controlo acendem-se
por breves instantes para efeitos de
teste de funcionalidade.
As cores dos indicadores de controlo
têm o seguinte significado:vermelho:perigo, aviso importanteamarelo:aviso, informação, avariaverde:confirmação de
activaçãoazul:confirmação de
activaçãobranco:confirmação de
activação

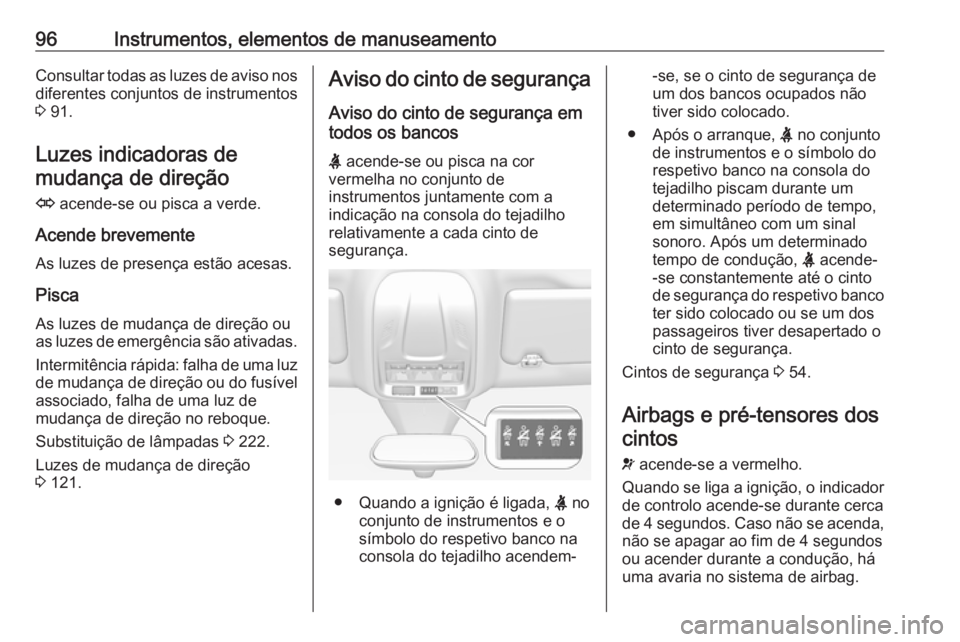

96Instrumentos, elementos de manuseamentoConsultar todas as luzes de aviso nosdiferentes conjuntos de instrumentos
3 91.
Luzes indicadoras de mudança de direção
O acende-se ou pisca a verde.
Acende brevemente
As luzes de presença estão acesas.
Pisca As luzes de mudança de direção ou
as luzes de emergência são ativadas.
Intermitência rápida: falha de uma luz
de mudança de direção ou do fusível associado, falha de uma luz de
mudança de direção no reboque.
Substituição de lâmpadas 3 222.
Luzes de mudança de direção
3 121.Aviso do cinto de segurança
Aviso do cinto de segurança em
todos os bancos
X acende-se ou pisca na cor
vermelha no conjunto de
instrumentos juntamente com a
indicação na consola do tejadilho relativamente a cada cinto de
segurança.
● Quando a ignição é ligada, X no
conjunto de instrumentos e o
símbolo do respetivo banco na
consola do tejadilho acendem-
-se, se o cinto de segurança de
um dos bancos ocupados não
tiver sido colocado.
● Após o arranque, X no conjunto
de instrumentos e o símbolo do
respetivo banco na consola do
tejadilho piscam durante um
determinado período de tempo,
em simultâneo com um sinal
sonoro. Após um determinado
tempo de condução, X acende-
-se constantemente até o cinto de segurança do respetivo banco ter sido colocado ou se um dos
passageiros tiver desapertado o
cinto de segurança.
Cintos de segurança 3 54.
Airbags e pré-tensores dos
cintos
v acende-se a vermelho.
Quando se liga a ignição, o indicador de controlo acende-se durante cercade 4 segundos. Caso não se acenda, não se apagar ao fim de 4 segundos
ou acender durante a condução, há
uma avaria no sistema de airbag.

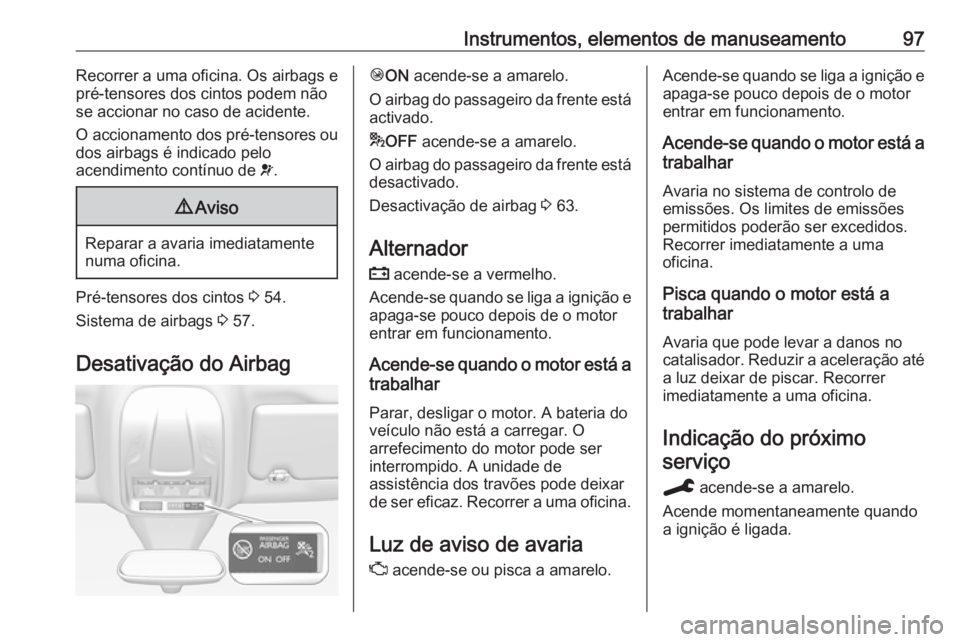

Instrumentos, elementos de manuseamento97Recorrer a uma oficina. Os airbags e
pré-tensores dos cintos podem não
se accionar no caso de acidente.
O accionamento dos pré-tensores ou
dos airbags é indicado pelo
acendimento contínuo de v.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Pré-tensores dos cintos 3 54.
Sistema de airbags 3 57.
Desativação do Airbag
Ó ON acende-se a amarelo.
O airbag do passageiro da frente está activado.
* OFF acende-se a amarelo.
O airbag do passageiro da frente está
desactivado.
Desactivação de airbag 3 63.
Alternador
p acende-se a vermelho.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a trabalhar
Parar, desligar o motor. A bateria do
veículo não está a carregar. O
arrefecimento do motor pode ser
interrompido. A unidade de
assistência dos travões pode deixar
de ser eficaz. Recorrer a uma oficina.
Luz de aviso de avaria Z acende-se ou pisca a amarelo.Acende-se quando se liga a ignição e
apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a
trabalhar
Avaria no sistema de controlo de
emissões. Os limites de emissões
permitidos poderão ser excedidos.
Recorrer imediatamente a uma
oficina.
Pisca quando o motor está a
trabalhar
Avaria que pode levar a danos no
catalisador. Reduzir a aceleração até a luz deixar de piscar. Recorrer
imediatamente a uma oficina.
Indicação do próximo serviço
C acende-se a amarelo.
Acende momentaneamente quando
a ignição é ligada.

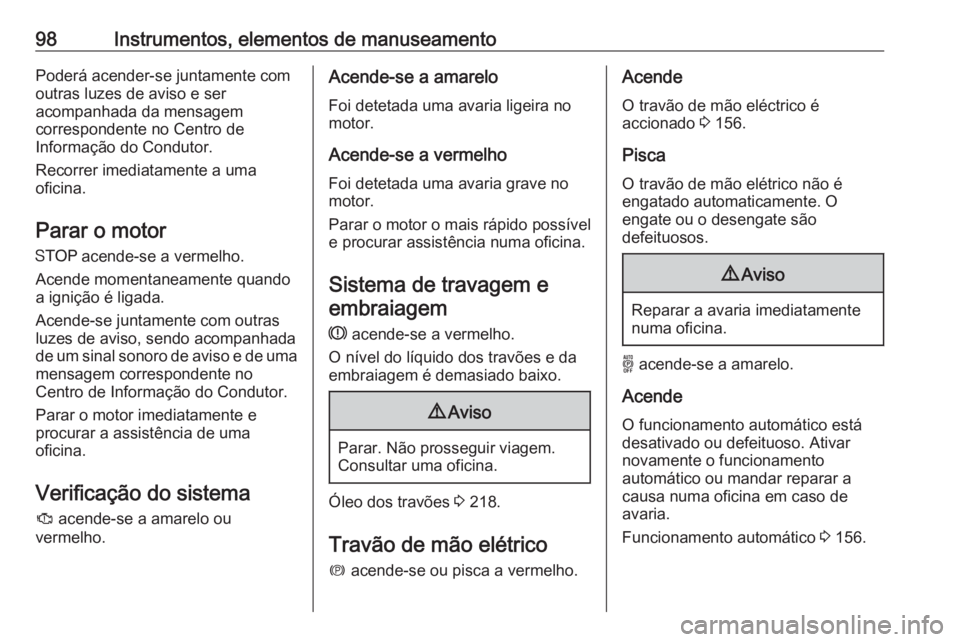

98Instrumentos, elementos de manuseamentoPoderá acender-se juntamente com
outras luzes de aviso e ser
acompanhada da mensagem
correspondente no Centro de
Informação do Condutor.
Recorrer imediatamente a uma
oficina.
Parar o motor
Y acende-se a vermelho.
Acende momentaneamente quando
a ignição é ligada.
Acende-se juntamente com outras luzes de aviso, sendo acompanhada
de um sinal sonoro de aviso e de uma
mensagem correspondente no
Centro de Informação do Condutor.
Parar o motor imediatamente e
procurar a assistência de uma
oficina.
Verificação do sistema
J acende-se a amarelo ou
vermelho.Acende-se a amarelo
Foi detetada uma avaria ligeira no
motor.
Acende-se a vermelho Foi detetada uma avaria grave no
motor.
Parar o motor o mais rápido possível
e procurar assistência numa oficina.
Sistema de travagem e embraiagem
R acende-se a vermelho.
O nível do líquido dos travões e da
embraiagem é demasiado baixo.9 Aviso
Parar. Não prosseguir viagem.
Consultar uma oficina.
Óleo dos travões 3 218.
Travão de mão elétrico
m acende-se ou pisca a vermelho.
Acende
O travão de mão eléctrico é
accionado 3 156.
Pisca
O travão de mão elétrico não é
engatado automaticamente. O
engate ou o desengate são
defeituosos.9 Aviso
Reparar a avaria imediatamente
numa oficina.
o acende-se a amarelo.
Acende
O funcionamento automático está
desativado ou defeituoso. Ativar novamente o funcionamento
automático ou mandar reparar a
causa numa oficina em caso de
avaria.
Funcionamento automático 3 156.
